Thema:  Fuchs 2 Evolution mit Hochdach im Maßstab 1:16 als High-Roof Ambulance |
[ - Antworten - ] |
28.07.2026, 18:00 Uhr
  EICHE
|
Hallo Ihr beiden,
Ja, die Spiegl sind zum einklappen angedacht für eventuelle Gefahren Situationen.
Im nächsten Schritt habe ich mal den Herzschrittmacher eingesetzt, hier war etwas Schleifarbeit erforderlich trotz Flutsch Vaseline im Schacht
Nachdem der Antrieb nun sitzt, kann auch gleich mal etwas probiert und gespielt werden.
Aber vorher erfolgt noch die Knochen Montage mit der Verlier Sicherung.
--
Gruß Gerhard
|
|
  3 |
|
|
28.07.2026, 18:06 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
ha ... erwischt - war bestimmt ein Test - stimmt´s
Entweder du mußt 2 Reifen drehen ... vorne rechts den ersten und zweiten - oder 4 Reifen ... links komplett und rechts hinten
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
29.07.2026, 17:59 Uhr
EICHE
|
Ha, der Dirk und sein scharfes Auge !
Ja, war ein Test ob hier aufgepasst wird;)
Ist mir im ersten Moment aber auch nicht aufgefallen,
Muss ja eh alles wieder mal später demontiert werden, wenn der Lackierprozess ansteht.
--
Gruß Gerhard
|
|
| 1 |
|
|
29.07.2026, 20:39 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Gerhard ,
Deine graue Verliersicherung der Knochen wie hast Du die konstruiert, das die so hält ?
Schönes Projekt wie immer bei Dir , top .
--
Gruß
Frank
Königstiger 1:10 Baubericht
|
|
| |
|
|
30.07.2026, 18:11 Uhr
EICHE
|
Hallo zusammen,
also die Muffe über der Knochenaufnahme ist kein Hexenwerk.
Das Innenmaß entricht dem Außendurchmesser von der Robbe Knochenaufnahme.
Dann nur noch den Knochenkopf vermessen und das Material dazu raus nehmen.
Und dann wird die Muffe um 180 Grad verdreht aufgesetzt.
Entweder ist eine leichte Überpressung erforderlich oder ein kleiner Tropfen vom Teufels Kleber wirkt Wunder.
Hängt natürlich auch von der Toleranzlage bzw. Fertigungstoleranz vom Drucker ab.
Resin ist definitiv ungeeignet dazu.
So hatten wir schon den Antrieb vom RB Luchs 8x8 gelöst, welche wir zusammen auf die Beine gestellt haben, Roman und ich.
Damals hatten wir Messingbuchsen verwendet.
Hier die Bilder auf der Zeichenplattform und als 3 D Druckteil.
--
Gruß Gerhard
|
|
| 4 |
|
|
30.07.2026, 20:04 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
na wenn das mal nicht durchdacht ist ... Alle Achtung.
Tja, damals Messing - heute mal eben aus dem Drucker ...
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
31.07.2026, 17:11 Uhr
EICHE
|
Hallo Dirk,
Ja, das ist halt die Zukunft und auch 3 D Teile sind in Metall schon lange druckbar.
Vielleicht kann ich ja mal Robert die Datei senden und er stellt diese in die Rubrik Download ein.
Kann dann noch den Innendurchmesser reduzieren bei 2 zusätzlich anderen Varianten, damit es dann bei jeden passt aufgrund der Toleranzen.
Nun, in der Zwischenzeit ist die Beier Schaltzentrale für den Evolution eingetroffen und ich habe mich in das Handbuch immer wieder eingelesen. SGS und ELMOD sind aufgrund der Beleuchtungs Anforderung aus dem Rennen gefallen.
Dann habe ich zusätzlich mal einen Halter gedruckt aus dem Netz und die Teile im Füchslein angeordnet.
Ich habe vorne links in Fahrtrichtung gesehen unter dem Gitter dann noch zwei Kippschalter implementiert
und eine Ladebuchse spendiert.
Das Poti zum manuellen Einstellen der Lautstärke vom LS fehlt noch auf dem Bild und ist im Zulauf.
--
Gruß Gerhard
|
|
| 3 |
|
|
31.07.2026, 17:35 Uhr
Panther-438
|
Servus Gerhard.
@ SGS und ELMOD sind aufgrund der Beleuchtungs Anforderung aus dem Rennen gefallen.
Das würde mich schon interessieren. Was hast Du konkret mit der Beleuchtung vor?
Gruß Kurt
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Panther-438 am 31.07.2026 17:36. |
|
|
01.08.2026, 07:55 Uhr
Zebolon
|
Hallo Gerhard,
kannst Du bitte mal den Link für den Halter der Beier-Elektronik einstellen? Das wäre lieb.
Dankeschön und Grüße aus Bochum
Peter
--
http://www.rk-modellbau.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Zebolon am 01.08.2026 07:57. |
|
|
01.08.2026, 12:00 Uhr
EICHE
|
Hallo Peter,
Über die Toolboxvom SRF 1 bin ich über mehrere Links aufmerksam geworden.

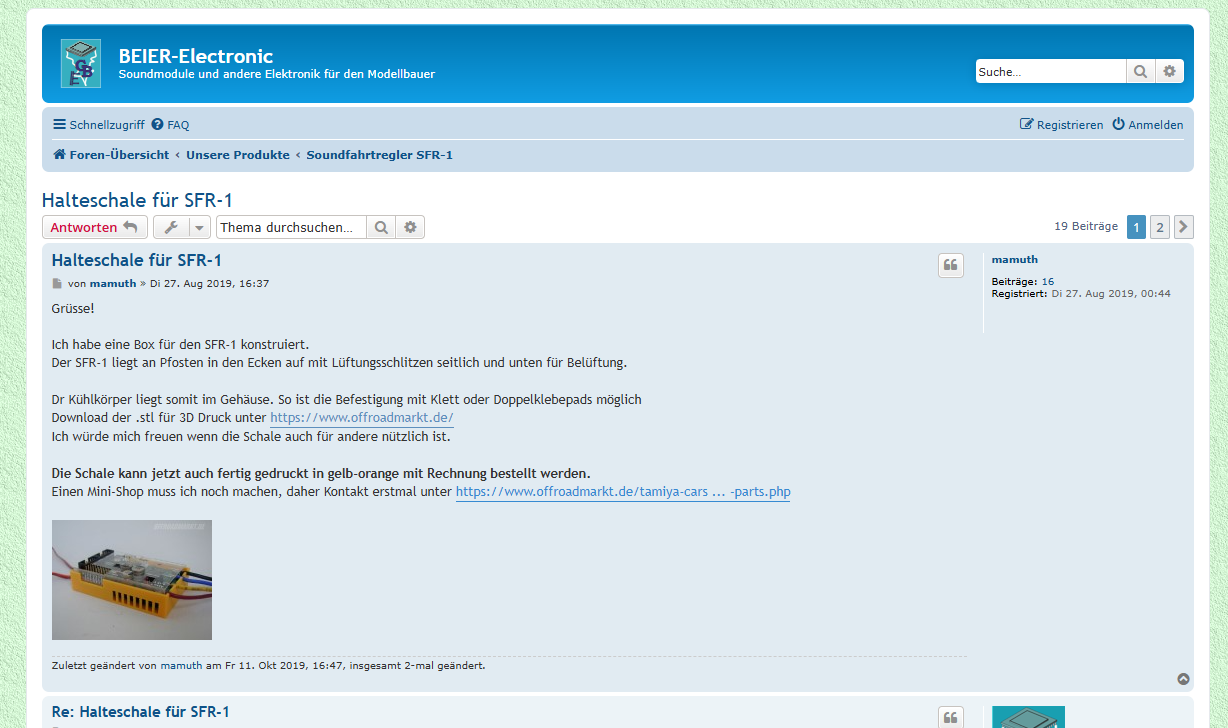

Einmal im Beier Forum selbst, hier wird auch was angeboten für die Modellbauer welche keinen Drucker besitzen.

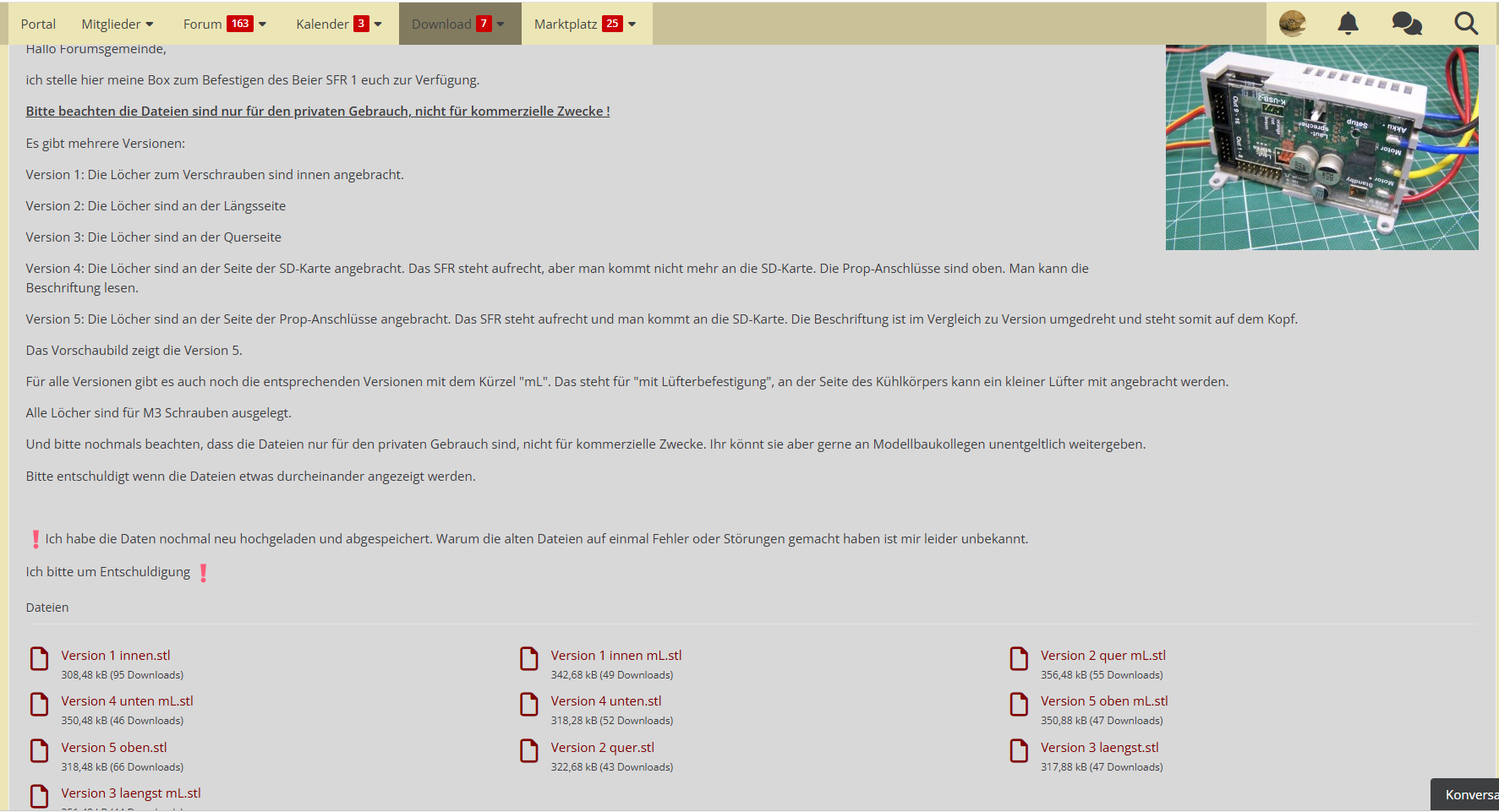

Zudem wird im Truck Forum hier die Halter für das SRF 1 kostenlos angeboten.

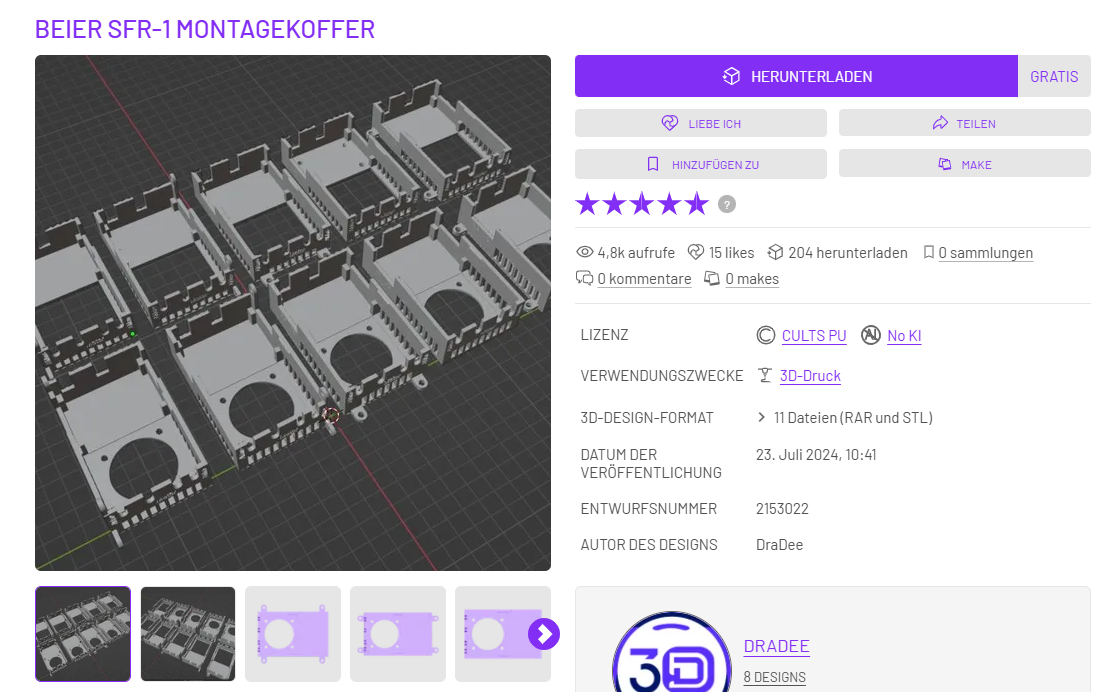

Und auf 3 D Cults gibt es auch verschiedene Ausführungen mit unterschiedlichen Befestigungsoptionen.
Nun zu Dir Kurt,
Beim SGS und Elmod ist man etwas eingeschränkt von den Kanälen her und das SRF bietet die Möglichkeit 2 Module AKL 8 anzusteuern
mit jeweils 8 Kanälen, somit 16 verschiedene Schalmöglichkeiten.
Das ELMOD hat auch das Problem, dass ich keinen 40 kg Lenkservo ansteuern kann, die empfehlung liegt bei Standard oder Microservos.
Die beiden Module AKL 8 können kombiniert werden und im Beleuchtungssektor kann ich Sound und Blinkfrequenz vereinen, was ich später mal für
das Blitzende Blaulicht benötige.
Eine Reihenschaltung der LED wollte ich aufgrund Kabel Chaos im Fahrzeug vermeiden, somit werde ich an einen Kanal 1-2 Led hängen.
bei denn seitlichen orangen Begrenzungsleuchten kann ich auch dann max. 3 Stück je Seite zusammen fassen.
Mir lag halt am Herzen das Blaulicht so realitätsnah wie möglich mit dem Martinshorn zu vereinen welches in den Dachleuchten dann mal verbaut wird.
--
Gruß Gerhard
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von EICHE am 01.08.2026 14:55. |
|
|
01.08.2026, 18:06 Uhr
Panther-438
|
Hallo Gerhard,
Danke für Deine Erkärung. Mit dem Lenkservo hast Du natürlich Recht. Auch die 16 Schaltmöglichkeiten sind nicht zu verachten, kann man nie genug davon haben
Gruß Kurt
|
|
| |
|
|
