Thema: Panther Panzer 1/10 Eigenbau

[ - Antworten - ]

Seiten: [1] (2) (3)

19.10.2026, 16:36 Uhr
Micha_Ney besucht im Moment nicht das Board.

Micha_Ney

Hallo

ich bin neu hier.

Bisher habe ich Echtdampfmodelle gebaut
Danach RC Rennboote
Und jetzt RC Panzer.

die letzten 3 Jahre habe ich/wir mit einem Kollegen 2 Panther Panzer gebaut.
daher gibt es von diesem Modell nur 2 Stück.

Die Begeisterung zum Panzer RC Bau fand ich über 2 Stück 1/16 Modellen
einen Tiger 1 von Mato und einen Panther G von Torro.
Ich habe an diesen Modellen viel gelernt und gesehen was man ingenieurtechnisch anders bauen muss.

Daher entstand die Idee eines Panthers in 1/10.
Warum 1/10?
Ja in diesem Maßstab gibt es nicht viel zu kaufen, daher kann keiner sagen,
den hast du ja nur gekauft, das ist doch ein fertig Modell.

Nein in dieser Größe muss man quasi alles selber bauen.

Das Modell wiegt fertig 60kg
Entspricht den original Maßen in 1/10
Hauptsächlich verbaut ist Stahl ein paar Teile in Alu und in Messing
Aufhängung Schwingarme, Lagerung der Schwingarme, Getriebe, Räder sind so konstruiert das man viel fahren kann,
ohne eine Wartung durchzuführen. Auch der Turm und die Mechanik ist so aufgebaut das es
kein wippen der Kanone oder wackeln oder ähnliches gibt.

Getriebe ist eine eigen Konstruktion mit jeweils einem 63 Outrunner Brushless und passenden Reglern
Alle Antriebe sind mit Servos umgesetzt
Alle Drehpunkte oder Aufnahmepunkte sind mit Kugellagern umgesetzt auch die Schwingarme.

https://www.youtube.com/watch?v=f2rxn-0CthM

https://www.youtube.com/watch?v=IR_buwkBEI4&t=330s

9021,3 KBs
Count: 62

19.10.2026, 18:24 Uhr
Panther-438 besucht im Moment nicht das Board.

Panther-438

Hallo Micha,

ein sehr schönes Gerät hast Du angefertigt. Respekt.
Wie ich sehe, hast Du den Panther G in der späten Ausführung zum Vorbild genommen. Die Laufräder und die Leiträder sind augenscheinlich auch aus dem Hause Stehr? Wenn ja, dann würde mich die breite der inneren Laufräder interessieren.
Ein paar Bilder vom Innenleben würden sich sicherlich auch andere wünschen.

Gruß Kurt

20.10.2026, 13:12 Uhr
paul182 besucht im Moment nicht das Board.

paul182

hallo Micha,

Dein Renn-Panther sieht gut aus. Ich hoffe, der Kraftstoff-Tross ist ständig in der Nähe.

Hast Du das Laufwerk auch selbst gebaut?

Grüße. Reinhard

20.10.2026, 14:34 Uhr
Micha_Ney besucht im Moment nicht das Board.

Micha_Ney

Hallo Kurt,

Also von Stehr ist nur die Kette.

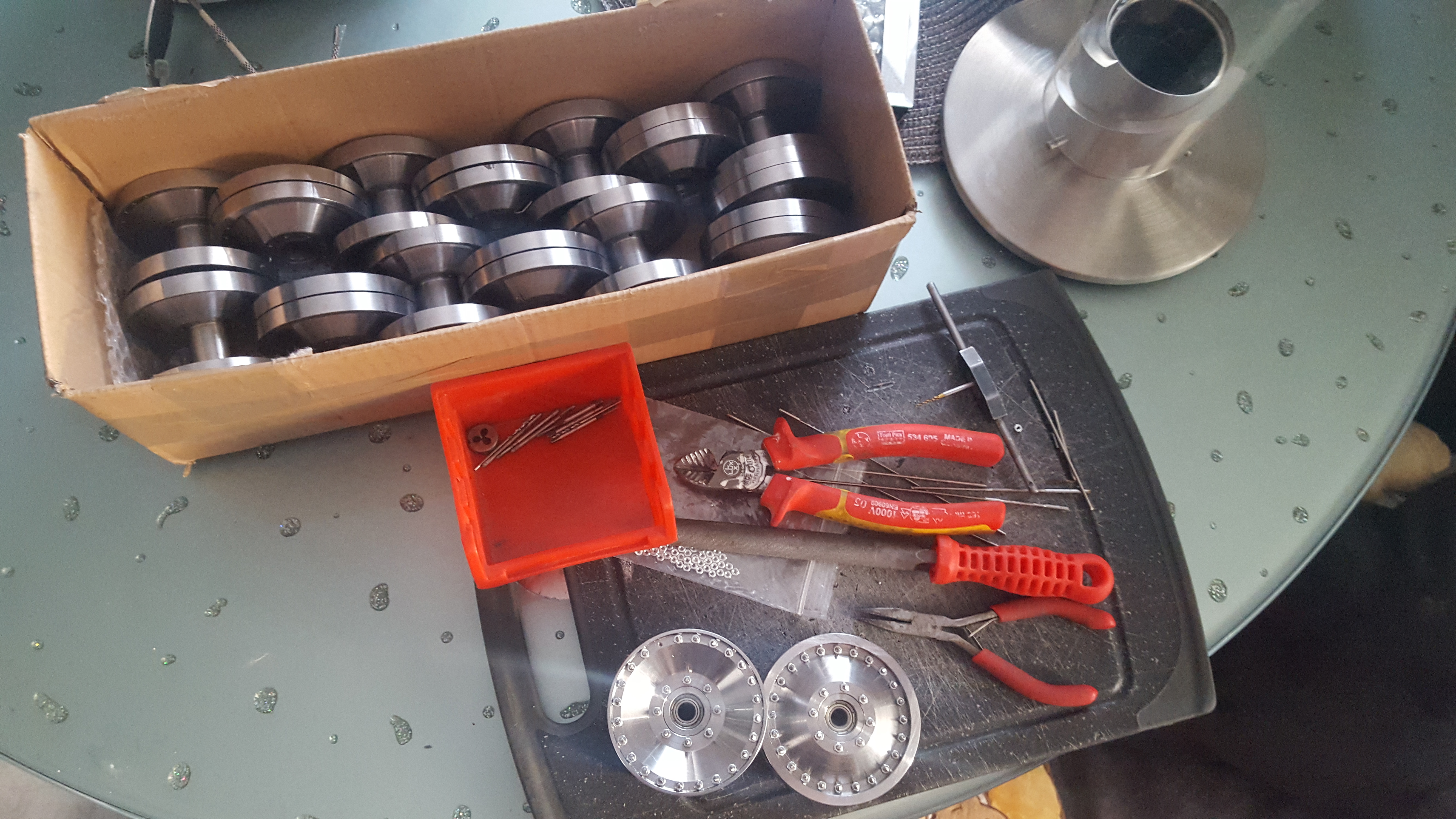

Laufräder bestehen alle aus 5 Bauteilen 2 mal Rad und eine Narbe plus Plastik Mantel und die Kappen plus M2 Schrauben
mit reduzierten Kopf an den Kappen damit sie kleiner wirken.
Alle Schrauben sind M2.
In jeder Narbe sind Pro Rad 4 Kugellager 16x8x4
Rad und Narbe sind aus X22CrMoV12-1

Das Antriebsrad ist auch aus Stahl komplett.
Zahnkränze aus 5 mm Stahlblech S235JR, Läser geschnitten
Narbe aus X22CrMoV12-1
Nach dem Drehen Fräsen der Einzelkomponenten wurde montiert
und fertig bearbeitet Zahnkränze an der Verzahnung zu den Ketten auf 4mm reduziert,
sonst passt die Kette nicht.
Vom Antriebsrad geht die Welle für den Antrieb direkt in das Innere
Well hat einen Durchmesser von 8mm aus 56T5 und ist mit 7 Kugellagern Pro Seite gelagert
16x8x5

Umlenkrolle ist aus einem Stück 21CrMoV5-7
Auch sie ist mit 4 Kugellagern pro Rolle gelagert 16x8x5
Kappe aus S235JR und Schrauben M2 VA
Excenter Kurbel ist gedreht gefräst und gefeilt aus X22CrMoV12-1
Excenter Kurbel ist in der Wanne mit 5 Kugellagern gelagert und daran ist der Ketten Spanner befestigt.

Breite der Inneren Räder gehe ich messen und schreibe dir, wir haben das sehr eng gemacht damit die Kette gut gerade Läuft
und kein Seitenschub möglich ist, da dieser die Kette Zerstört
Die Umlenkrolle haben wir aus diesem Grund 2 Mal Pro Fahrzeug gefertigt die war beim ersten mal zu schmal.
Wir haben mit einem Meßschieber die Innenbreite der Kette gemessen ganz unten im Grund da die
Zacken schräg sind und danach gefertigt.

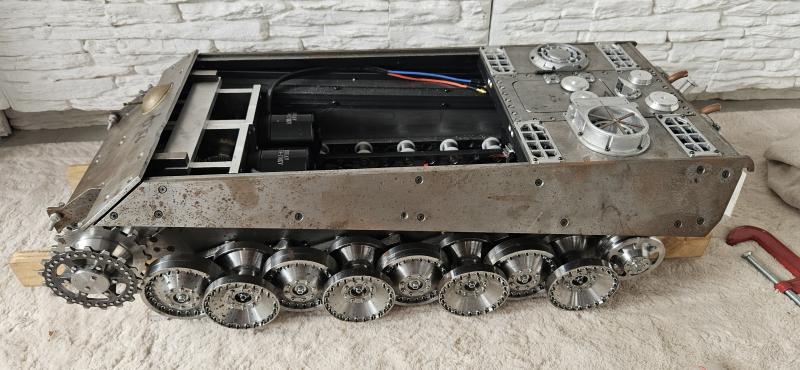

Ich mache noch ein paar Bilder und stell sie rein innen ist es extrem Voll

Gruß Micha

20.10.2026, 15:02 Uhr
Micha_Ney besucht im Moment nicht das Board.

Micha_Ney

Hallo Reinhard

Renn Panther ist gut das sieht in dem Video leider sehr schnell aus.

Das Getriebe hat pro Seite eine Schnecken Kombi von 1:20
Die Motore bringen ca 3400 Umdrehungen

Ich/wir überlegen noch einmal neue Getriebe zu bauen
mit einer Kombi von 1:30
Und sensored Motore und dann eventuell auch anderen Reglern
das wäre glaube ich besser würde den Lauf verbessern
so wie er jetzt ist, ist er ähnlich schwer zu fahren wie das Original.
das Getriebe haben wir aber 4 mal gebaut bis es so ist wie es jetzt läuft naja
war das einzige Sorgen Kind.

Ja Fahrwerk ist komplett meine Konstruktion.
Räder wie für Kurt schon beschrieben.

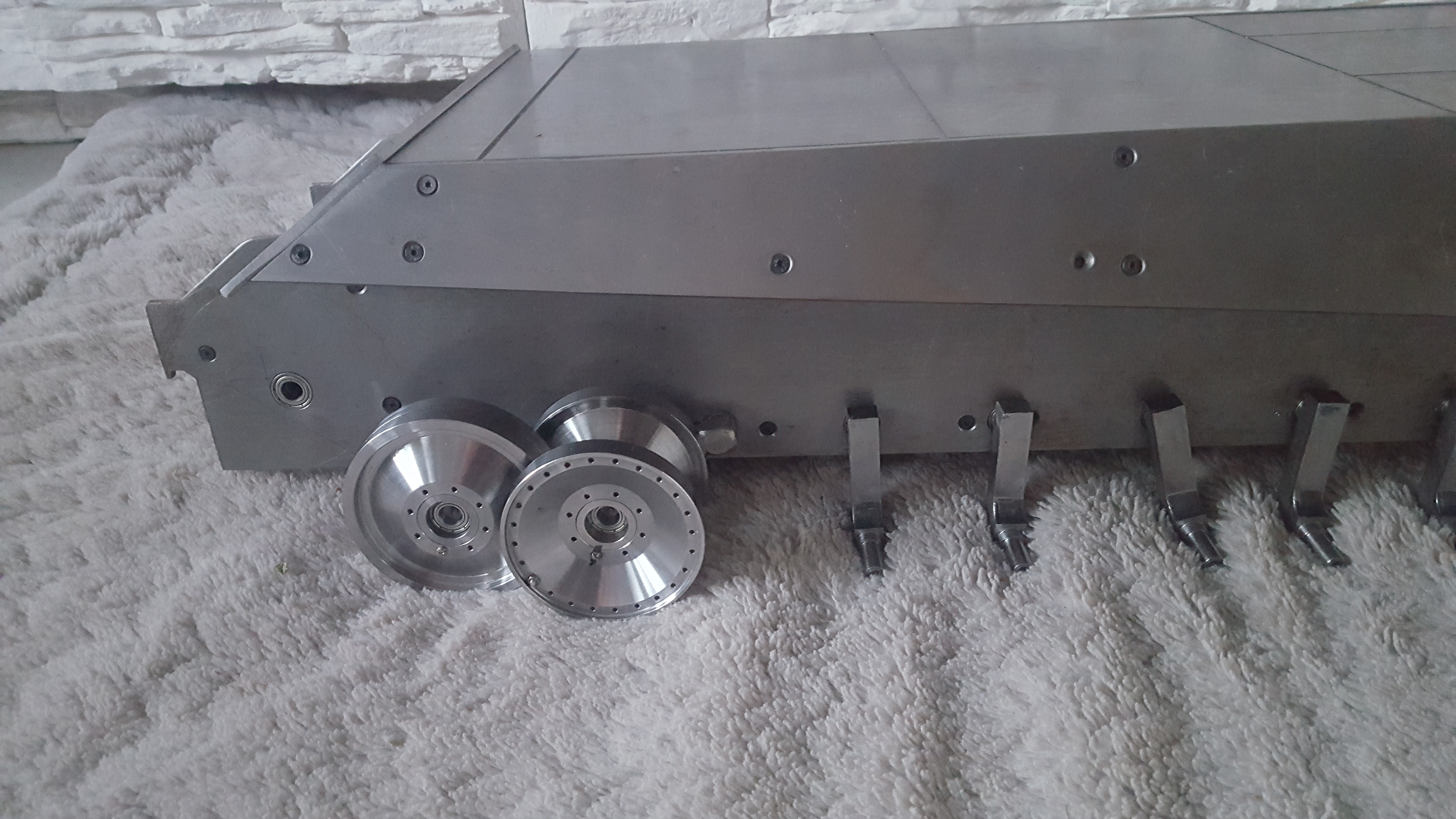

Hebel sind aus einem Stück S235JR Laeserzuschnitt aus Blech 12 mm Stark
Dann haben wir eine Vorrichtung zum Drehen der beiden Zapfen gefertigt
Der Kurze für die Aufnahme vom Rad mit 8mm Durchmesser und die Lange Seite für das
Innere der Wanne auch 8mm Durchmesser
Erste und Letzte "Achse" 4mm Federstahl für die Drehstab Federn
Alle dazwischen mit 3mm Federstahl
Federweg sind 56 mm
Die Zapfen im Inneren sind mit 5 Kugellagern pro Achsschenkel aufgenommen 14x8x4
Jeder Hebel besitzt eine separat zu gepasste Abstandsbuchse damit alle Räder zu 100% in einer Line stehen.

Feder Anschlag auf dem Ersten Hebel dieser hält eine Belastung von gerechneten 260kg,
ist nötig wenn man über eine Bergkuppe fährt und der Panzer nach vorn schlägt
Anschlag ist dem Original nachempfunden aber Massiv aus X22CrMoV12-1
da er eine Funktion erfüllen muss. Er hat auf der Seite zur Wanne einen Zapfen von 8mm
die in der Wanne stecken um die Kräfte auf zu nehmen
verschraubt ist er zusätzlich mit 6 M2 Schrauben aus 12.9 Material.
Ist aber bei Montierten Fahrwerk und Kette nicht wirklich zu sehen liegt hinter dem Rad

Leider war kein Platz im Inneren mehr für die Stossdämpfer.

Gruss Micha

20.10.2026, 16:31 Uhr
Micha_Ney besucht im Moment nicht das Board.

Micha_Ney

Hallo Kurt,

ich war schnell im Keller messen und die inneren Laufrollen haben eine Breite von ca 19mm 0/-0,20
Die Umlenkrollen sind exakt 20 mm beide mit einer Phase von 3x45 grad am Aussendurchmesser

Eigenfertigung siehe Bilder.

Gruß Micha
