Thema:  1:16 Panhard EBR 10 75mm |
[ - Antworten - ] |
29.06.2026, 14:28 Uhr
![Michael[oskar] besucht im Moment nicht das Board.](themes/icons/useroffline.gif) ![Michael[oskar] eine private Nachricht schreiben](https://www.rcpanzer.de/apboard/themes/briefumschlag1.gif) Michael[oskar]
|
Hallo Gemeinde, habe mich mal an den Panhard EBR 10 75mm in 1:16 gewagt. Hätte ich mal bleiben lassen sollen. Aber nu hab ich schon angefangen, Somit wird durchgezog.
Das Teil hat so manche Eigenartigkeiten:
zB: permanent 8x8 angetrieben über Schwingen.
Fahrer vorn wie hinten. Die zwei Stahlräderpaare können angehoben werden, laufen aber weiter.
Wiegeturm vom Amx 13.
Als erstes ein 1:35 Modell von Super Hobby gekauft, und vermessen. Dabei hat sich herausgestellt, das Kompromisse gemacht werden müssen. Aber nur kleine. Als erstes dann mal zeichnen und drucken.
|
|
 |
|
|
29.06.2026, 15:12 Uhr
Michael[oskar]
|
Unterwanne mit Lenkdurchführung und Liftmechanismus.
|
|
| |
|
|
29.06.2026, 15:31 Uhr
Michael[oskar]
|
Innenleben der Stahlradschwinge. Die Radreifenschwinge ist etwas länger, somit ist das Übertragungszahnrad größer.
Beide Schwingen werden verklebt. Bei einem Schaden, wird komplett gewechselt. Es werden also mehrere Schwingen als Ganzes erstellt.
Habe mal zum Test, die Schwingen mit dem Akkuschrauber auf Stufe 2 mit Vollgas eine Weile laufen lassen .
Es hat funktioniert. War selber überrascht. Das ganze Modell wird mit Pla plus gedruckt.
Die Antriebsachsen sind natürlich kugelgelagert.
|
|
 2 |
|
|
29.06.2026, 18:03 Uhr
BW-Kette
|
Hallo Michael
Da hast du dir ja richtig was vorgenommen! Bin echt gespannt.
VG Frank
|
|
| |
|
|
30.06.2026, 15:25 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Michael,
erstmal noch nachträglich die herzlichsten Glückwünsche zum Geburtstag und alles Gute, sowie viel Glück und Gesundheit weiterhin.
Endlich sehe ich mal Bilder von dem Teil, wir hatten ja schon viel darüber gesprochen.
Wenn das mit den Durchtrieben in den Schwingen so gut funktioniert , wie Du es bei den Tests schon festgestellt hast, kann nix schiefgehen.
Das sieht hier schonmal sehr schön aus
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| 1 |
|
|
24.07.2026, 19:27 Uhr
Michael[oskar]
|

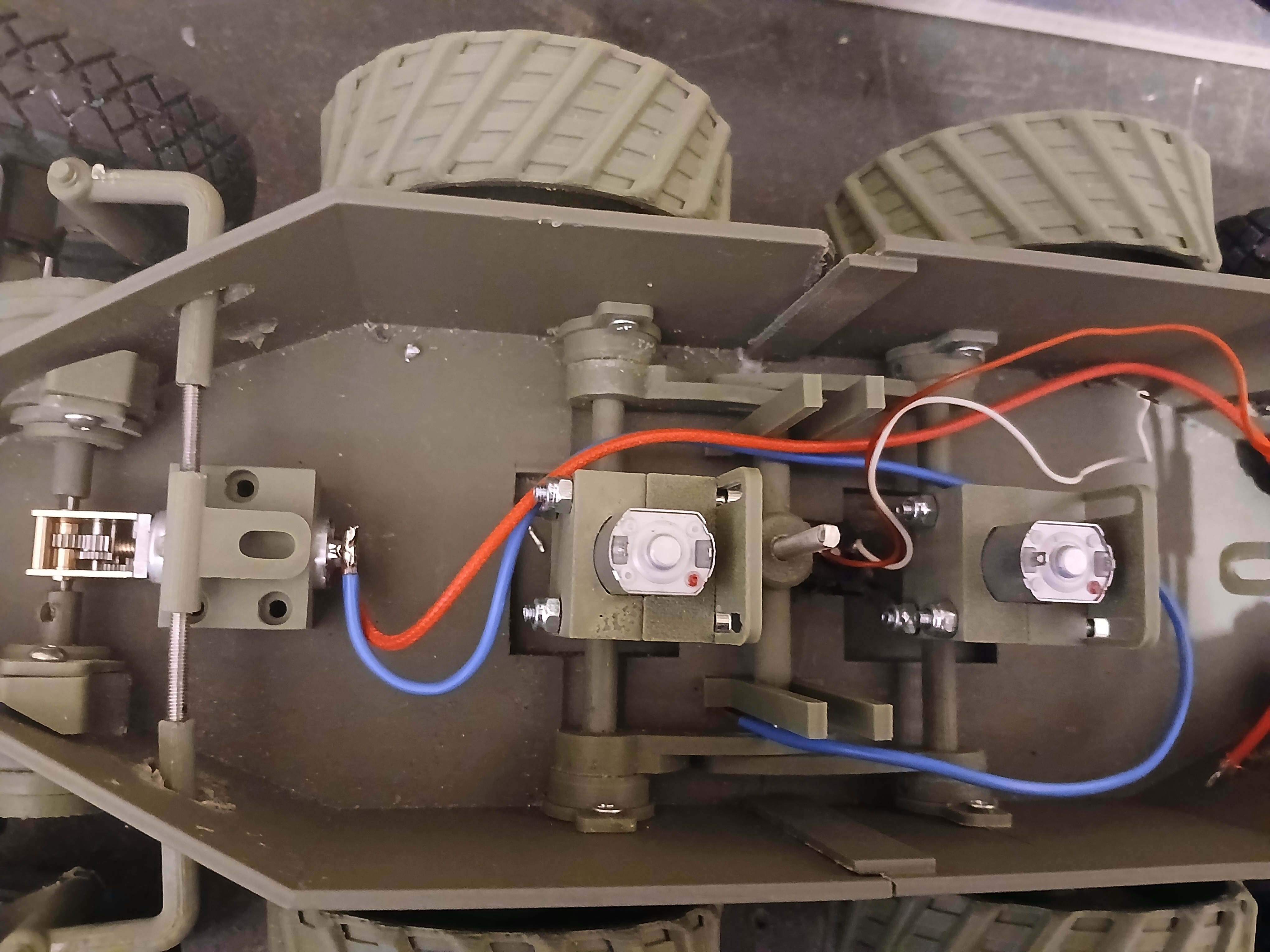

Kleines Update, so ist die Anordnung der Getriebemotoren. Leider ,leider, ist die Schwachstelle nicht das Getriebe in den Schwingen, oder die Getriebemotoren, sondern die Achse die die Verbindung zum Getriebemotor herstellen. Diese sollte in Metall ausgeführt sein. Tja, Trailer and error. Entweder drehen und fräsen, oder Metalldruck. Im dümmsten Fall, Standmodell.
Versagte Grüße
Michael
|
|
| |
|
|
24.07.2026, 19:30 Uhr
scenic99
Bob der Baumeister
|
Hi Michael,
das ist ja Feinmechanik vom feinsten
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
24.07.2026, 21:27 Uhr
Michael[oskar]
|
Leider liegt der Teufel im Detail. Und genau das funktioniert nicht.
Gruß Michael
|
|
| |
|
|
24.07.2026, 22:07 Uhr
Radfahrer
|
Hallo Michael/Oskar.
Ich seh auch noch keinen Panhardstab! ;-)
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
25.07.2026, 08:24 Uhr
Zebolon
|
Du wirst eine Lösung finden Michael. Nach soviel Energie bei Konstruktion und Bau des Modells wäre Schade, wenn es "nur" ein Standmodell würde.
Grüße aus Bochum
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
25.07.2026, 09:58 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Michael,
Try and Error ,davon kann ich auch Bände schreiben.
Das Schöne dabei ist , wenn´s einem Wurschd ist und man eben einfach das Krönchen richtet und weitermacht, ansonsten würde es auf dieser Welt keine Neuentwicklungen und keine Fortschritte geben.
Genau das, denke ich mal , machst Du und dafür gibt es jetzt schon drei
Grüße
Michael
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von SLT50-2 am 25.07.2026 09:59. |
|
|
