Thema:  Fuchs 2 Evolution mit Hochdach im Maßstab 1:16 als High-Roof Ambulance |
[ - Antworten - ] |
14.07.2026, 18:00 Uhr
  EICHE
|
Hallo Peter,
wie bereits Anfangs beschrieben, werde ich da auf ein Original bestehendes Robbe Achsen System zurück greifen, so wie es Anfangs AFV vertrieben hat, als diese noch auch dem Markt erhältlich waren.
Die Achsen habe ich alle zerlegt.
Die Einzelteile äußerlich in der Sandstrahlkabine gereinigt bzw. entlackt und dann wieder mit ausreichend Schmierung versehen zusammen gesetzt.
Flutscht !

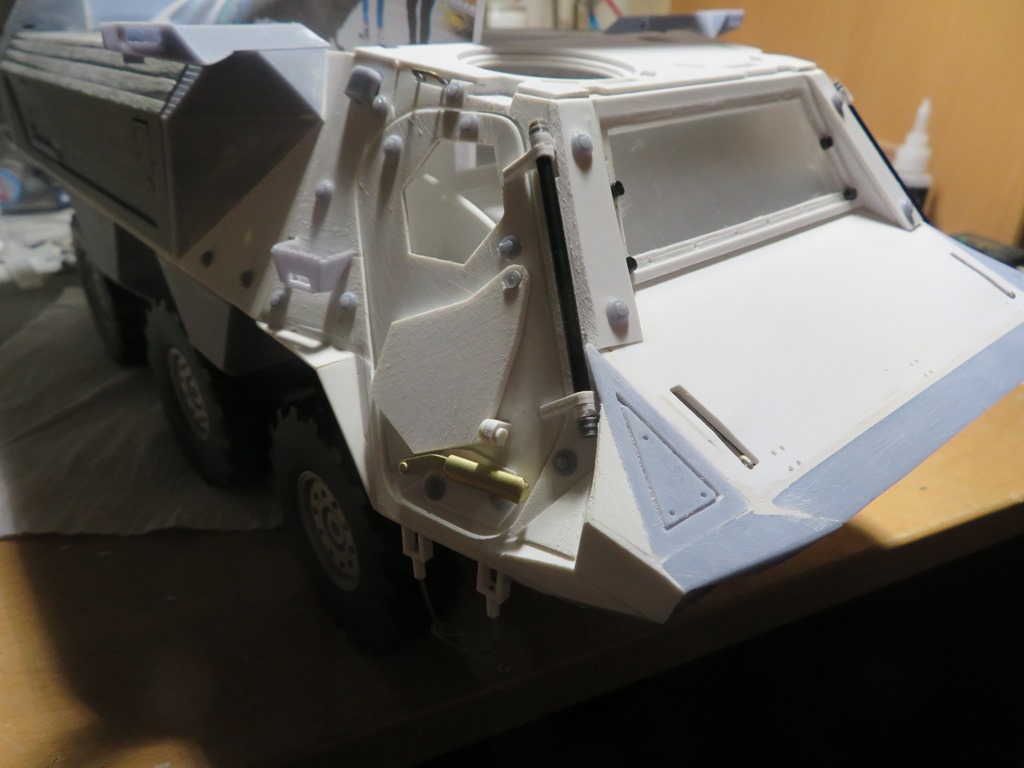

Die beiden Einstiege im vorderen Bereich sind auch soweit fertig.
Dann konnte ich auch diese Bauteile zuordnen in dem Frässatz.

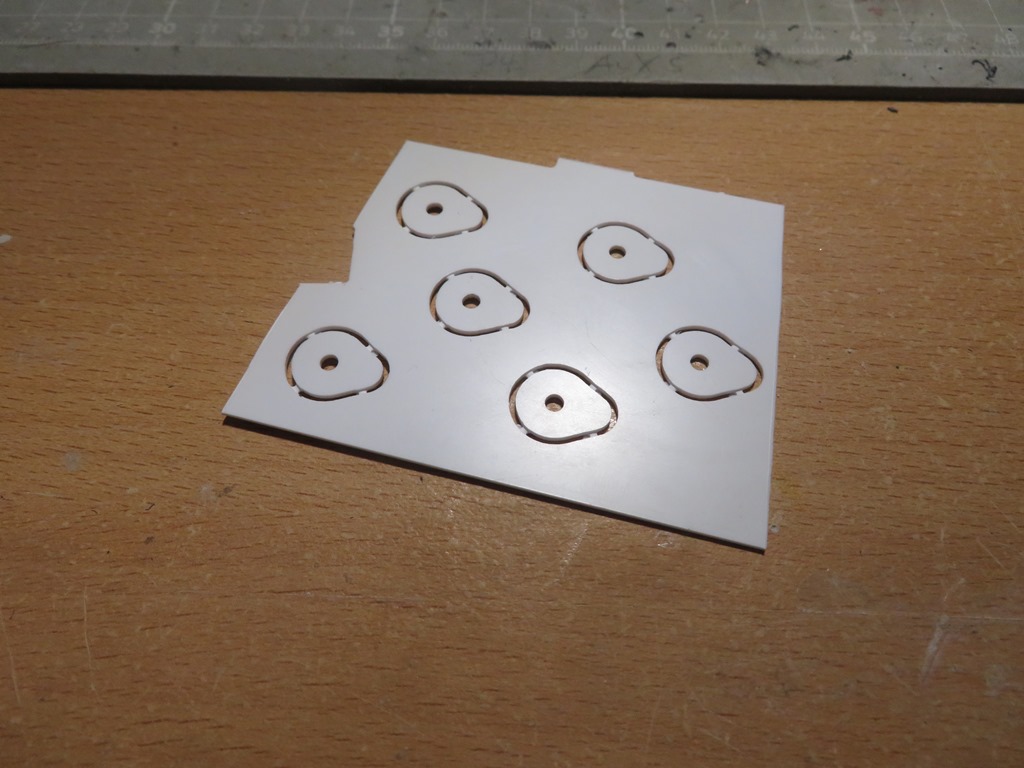

Unterlegscheiben für die 6 Dämpfer Teller unten am Fahrzeug.
--
Gruß Gerhard
|
|
  2 |
|
|
16.07.2026, 17:27 Uhr
EICHE
|
Hallo zusammen,
melde mich mal mit drei neuen Bildern.

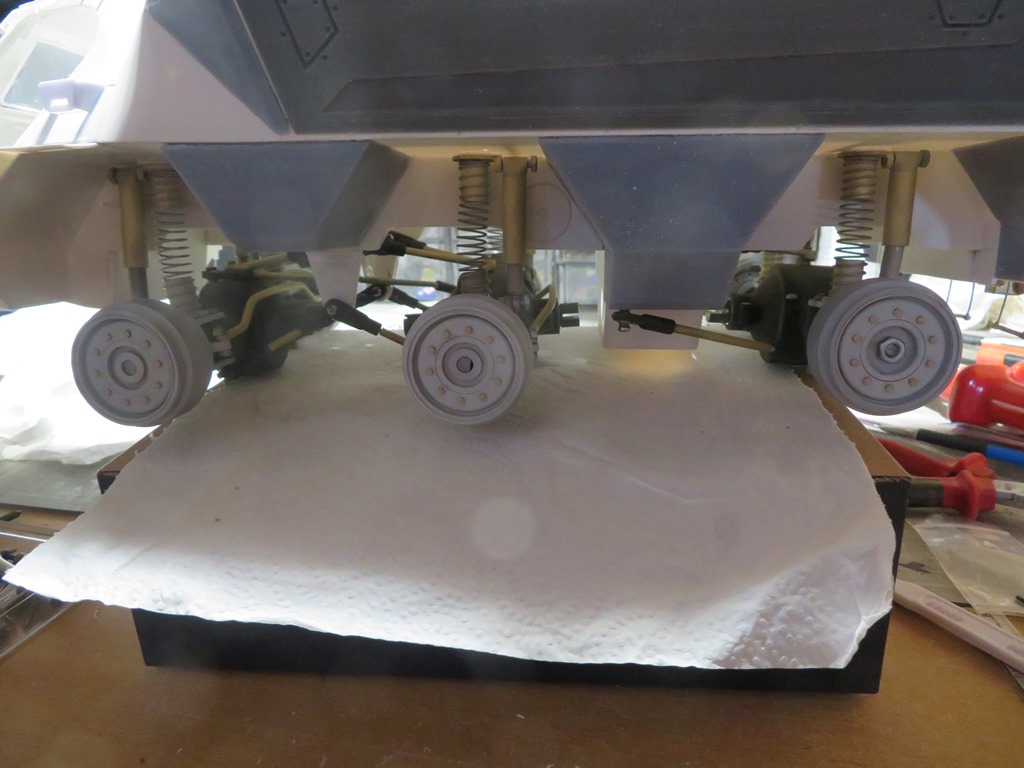

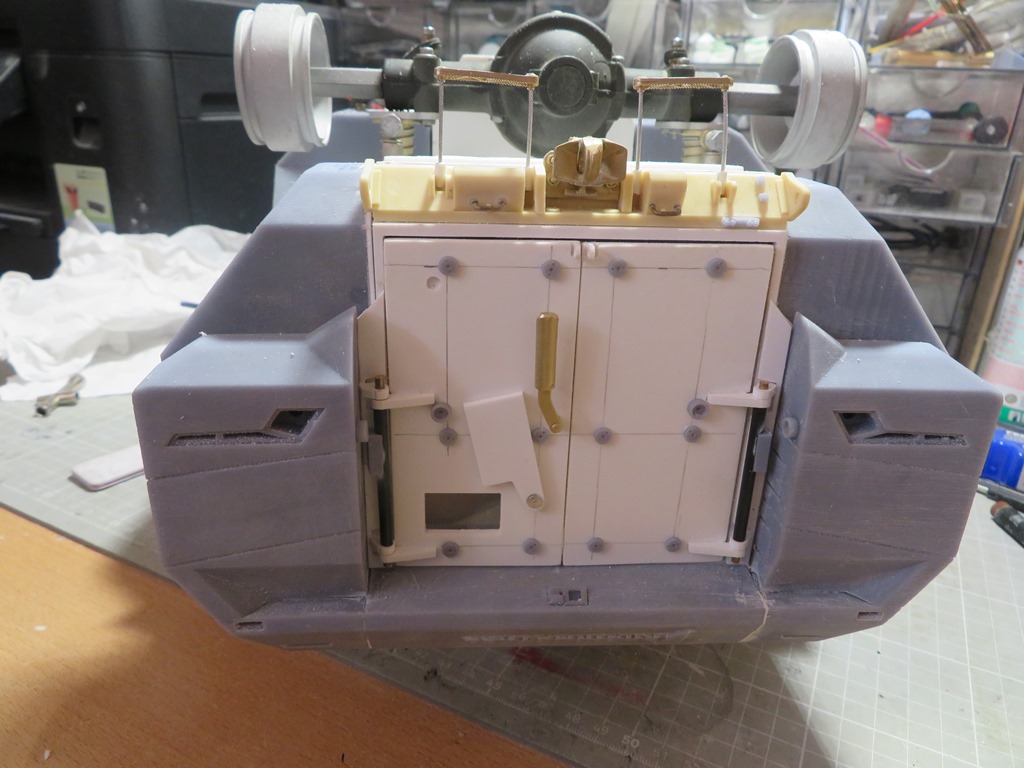

Die erste gereinigte Achse hinten ist soweit angeschlagen und ausgerichtet.

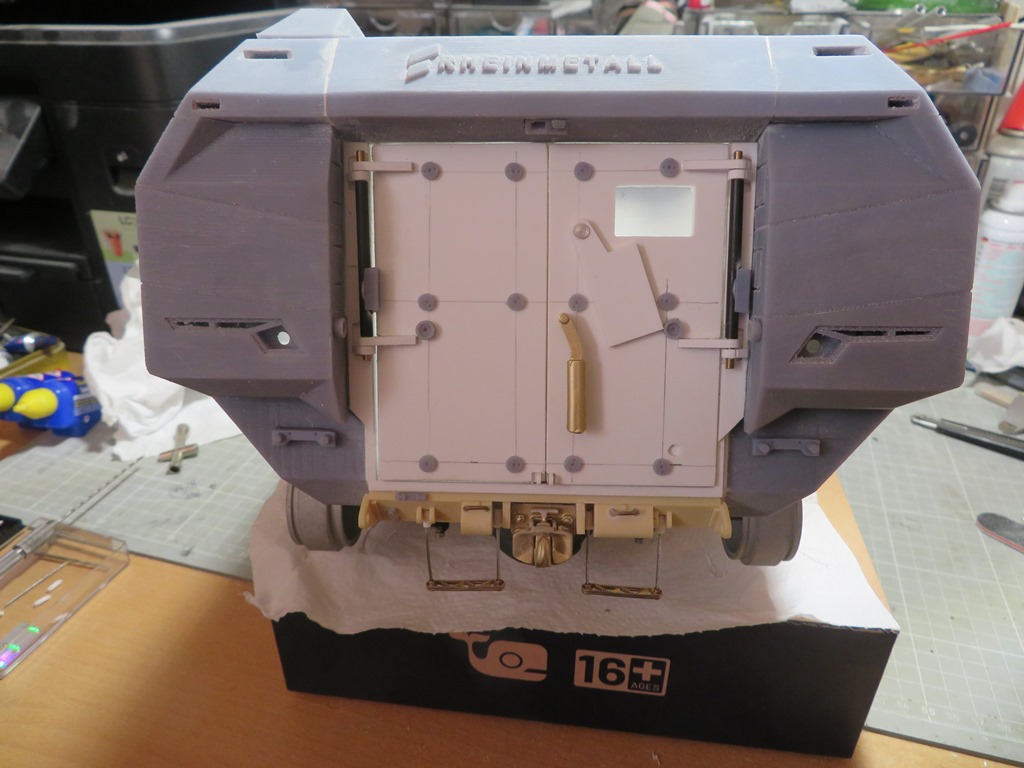

Dann ging es im Heckbereich weiter mit den erstellten 3 D Druckteilen welche zu platzieren galten.
Nun, nachdem er auf dem Kopf gestanden ist, drehen wir mal das ganze in die andere Perspektive.
Langsam, aber sicher wird das ganze überschaubarer.
Der Dschungel lichtet sich.
--
Gruß Gerhard
|
|
| 4 |
|
|
19.07.2026, 11:15 Uhr
EICHE
|
Moin zusammen,

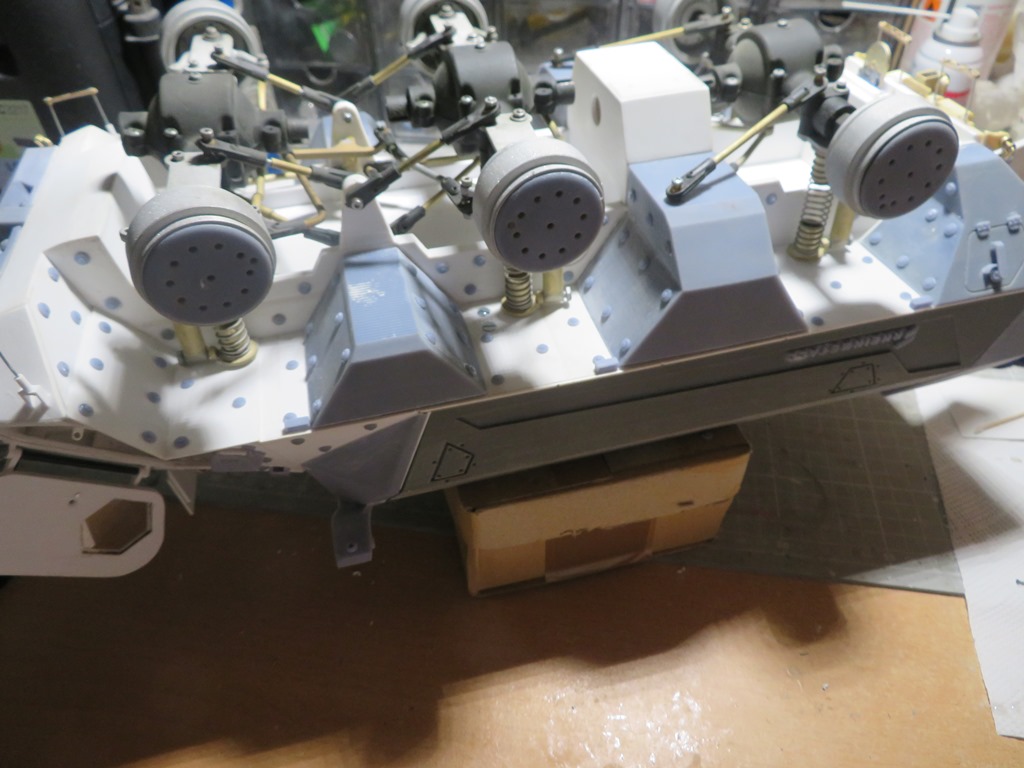

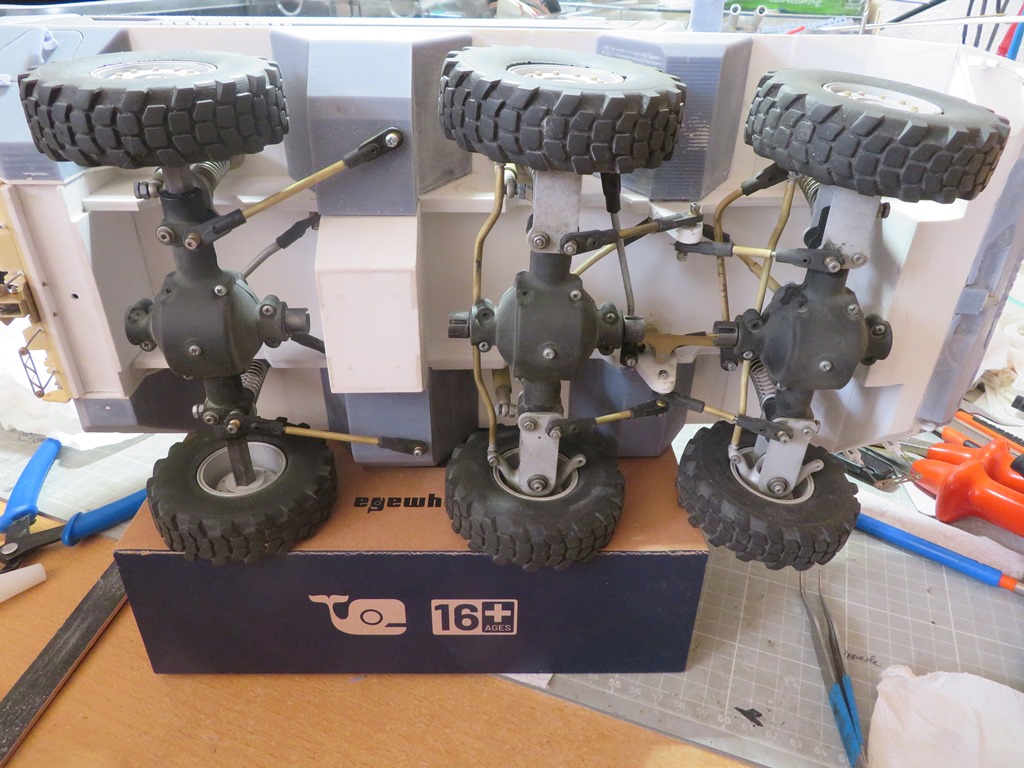

die restlichen Achsen vom Füchslein Evolution sind nun auch angeschlagen und ausgerichtet.
Mal von der anderen Ansicht und mit Profil Reifen.
Dann ging es mit dem Zeichnen von ein ppar Anbauteilen von den hinteren Staukästen weiter.
Ebenfalls habe ich im Internet "Facebook" Bilder von einer Ausstellung in Koblenz gefunden, wo der Evolution noch einen
seitlichen Schriftzug an den Staubehältern bekommen hat.
Auch das wurde dahingehnd umgesetzt.
--
Gruß Gerhard
|
|
| 4 |
|
|
20.07.2026, 14:50 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Gerhard,
er wird immer schöner , daher heute
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
21.07.2026, 17:29 Uhr
EICHE
|
Servus Ihr beiden,
danke für die Worte und Bewertung
Nun, in der Zwischenzeit habe ich den Bock auf den Rücken gelegt und die zahlreichen Fixierungen der unteren Panzerung simuliert.

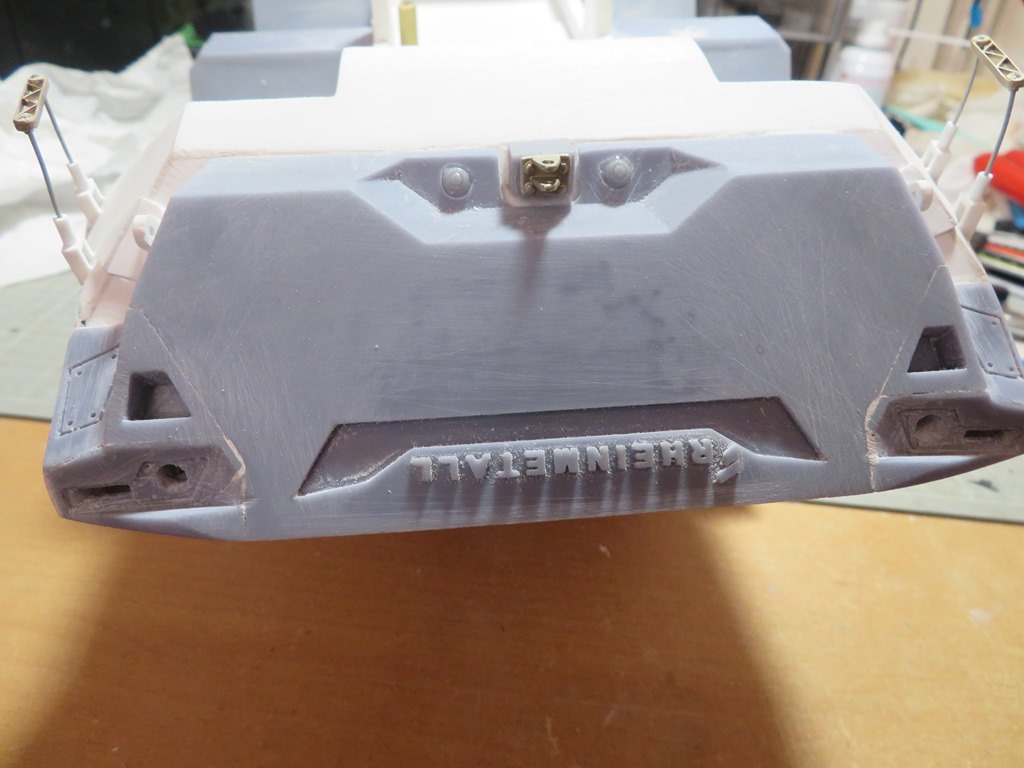

Auch der Frontbereich, sowie die seitlichen vorderen Bereich wurde weiter ausgebaut.

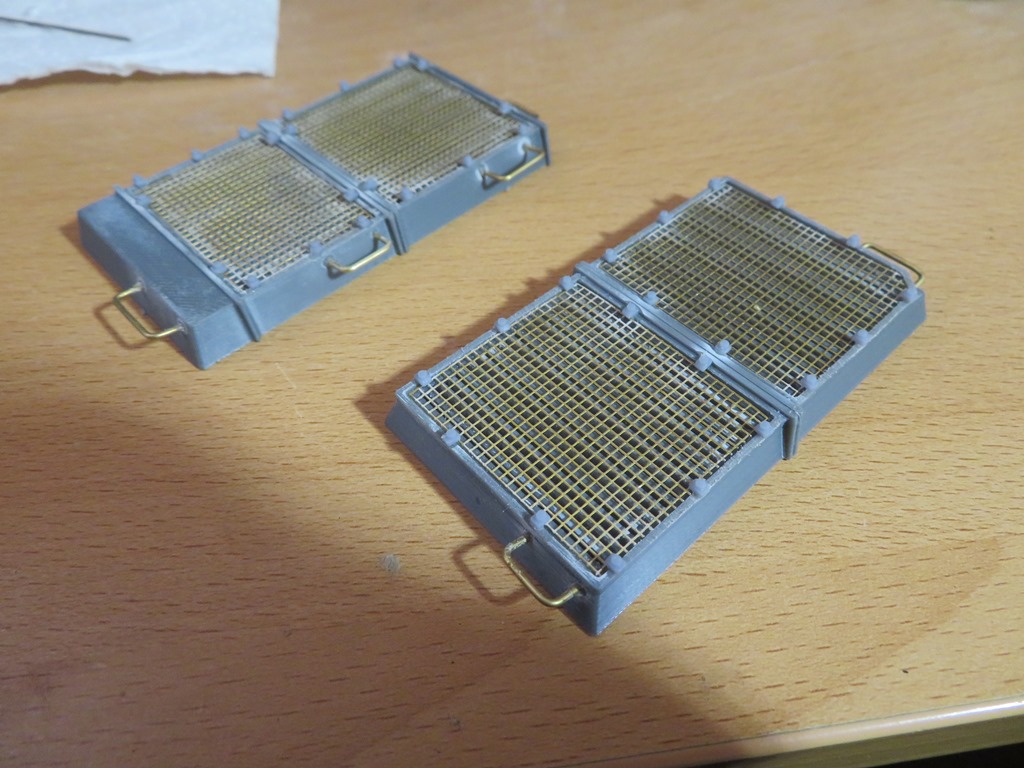

Parallel sind dann auch die beiden Gitter für den vorderen Oberdeck Bereich entstanden.
--
Gruß Gerhard
|
|
| 4 |
|
|
23.07.2026, 17:23 Uhr
EICHE
|
Hallo Peter,
Danke für Deine Worte,

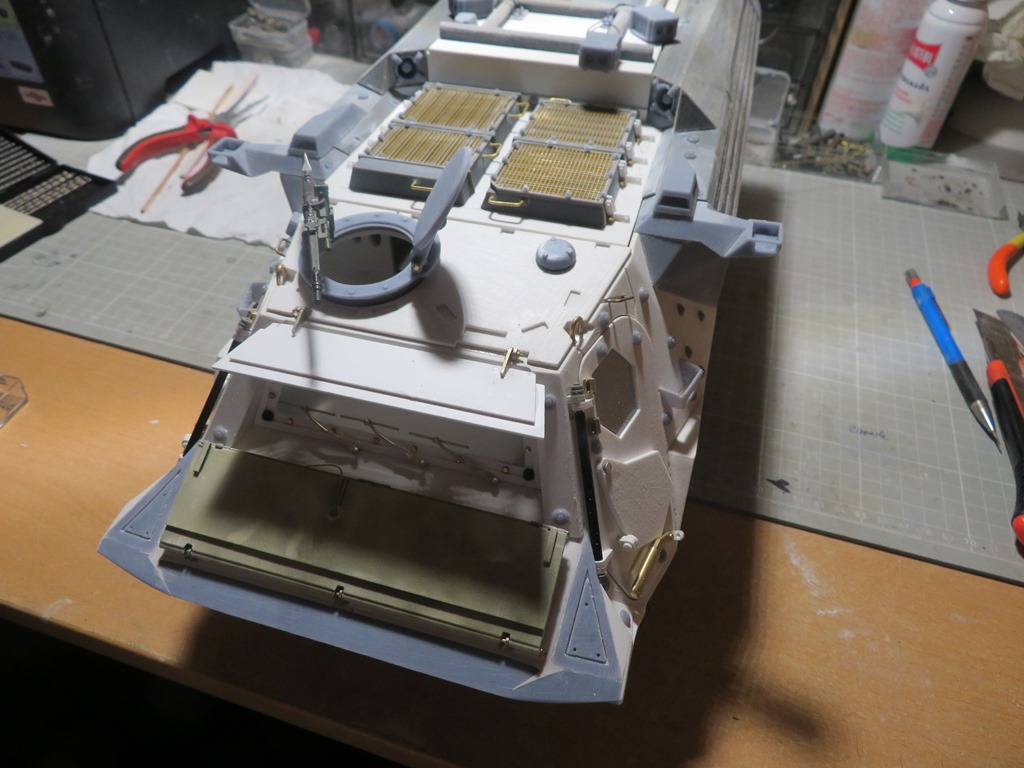

Nun, die Begrenzungsleuchten und Warnleuchten Aufsätze oben sind auch so entstanden, damit man das Oberdeck geschlossen abnehmen kann.

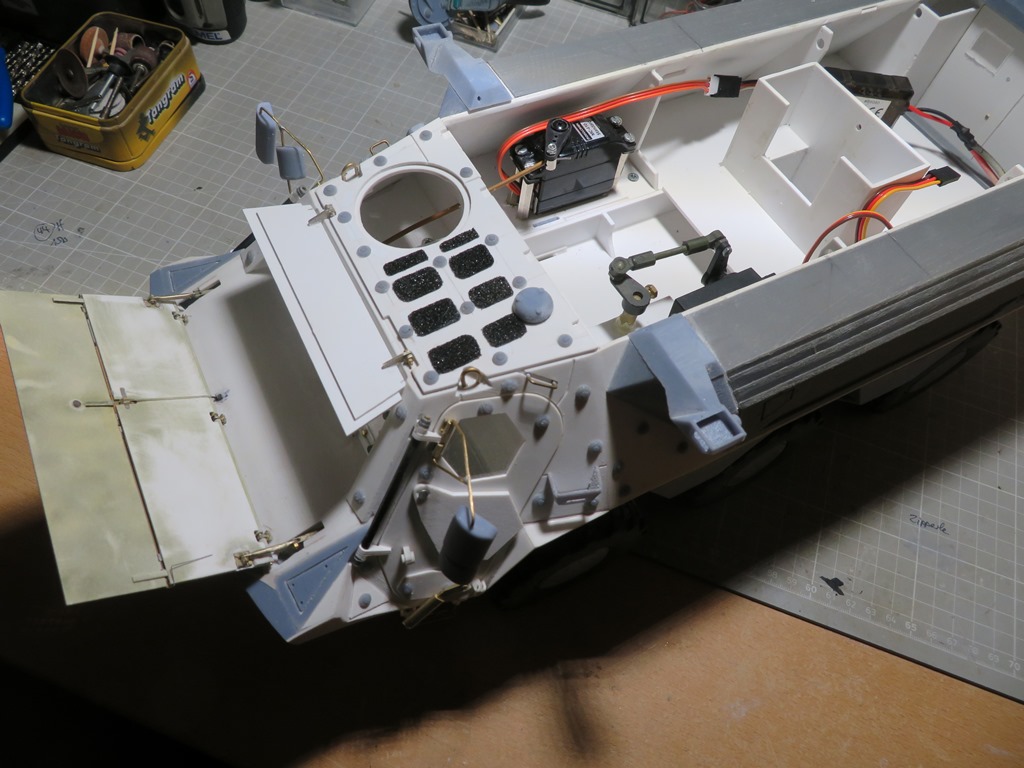

Das erste Gitter ist angeschlagen und wird klappbar sein um an die Stromversorgung mit Kippschaltern zu kommen.
Im Hintergrund sieht man nun auch die Lautsprecher, welche viel mal angeschlagen wurden.
Im Original befinden sich hier nur 3 Halteklammer. Sparfuchs
1. Abweichung im Vergleich zum großen Bruder.
Im nächsten Schritt werde ich mich mit dem Schwallbrett und Dach beschäftigen.
--
Gruß Gerhard
|
|
| 3 |
|
|
23.07.2026, 19:40 Uhr
Zebolon
|
Die Details sind klasse. Da hast Du eine Menge an Konstruktionszeit reingesteckt.
Schöne Grüße aus Bochum
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
23.07.2026, 20:06 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
da hast du aber ein tolles Modell gemacht.
Sieht alles gut aus.
Da gebe ich dir doch gleich mal
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
23.07.2026, 21:41 Uhr
Fahri01
|
Hallo Gerhard,
kaum habe ich ein paar Tage nicht geschaut ist dein Projekt ein ganzes Stück vorangekommen.
Ganz große Klasse.
Die Trittstufen der Einstiege am MAN Kat 1 4x4 habe ich mit Kabeldraht aufgehängt, so bleiben sie beweglich.
Das wäre für dein Modell auch vielleicht auch anwendbar.
Gruß
Karsten
|
|
| |
|
|
24.07.2026, 17:03 Uhr
EICHE
|
Hallo Karsten,

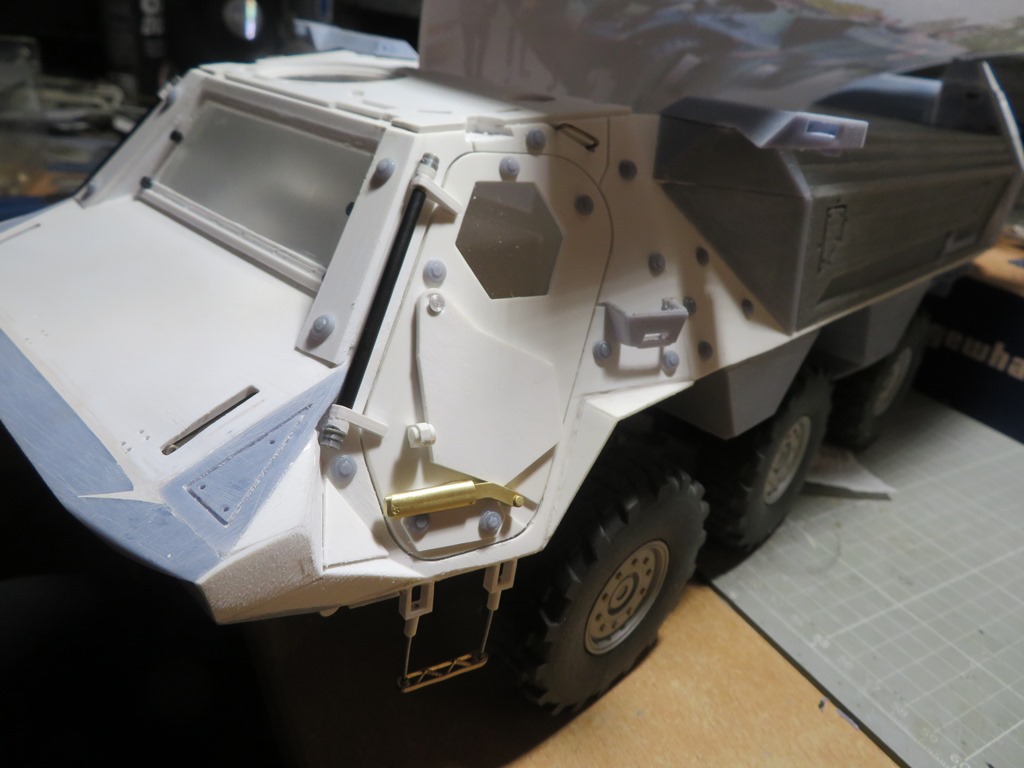

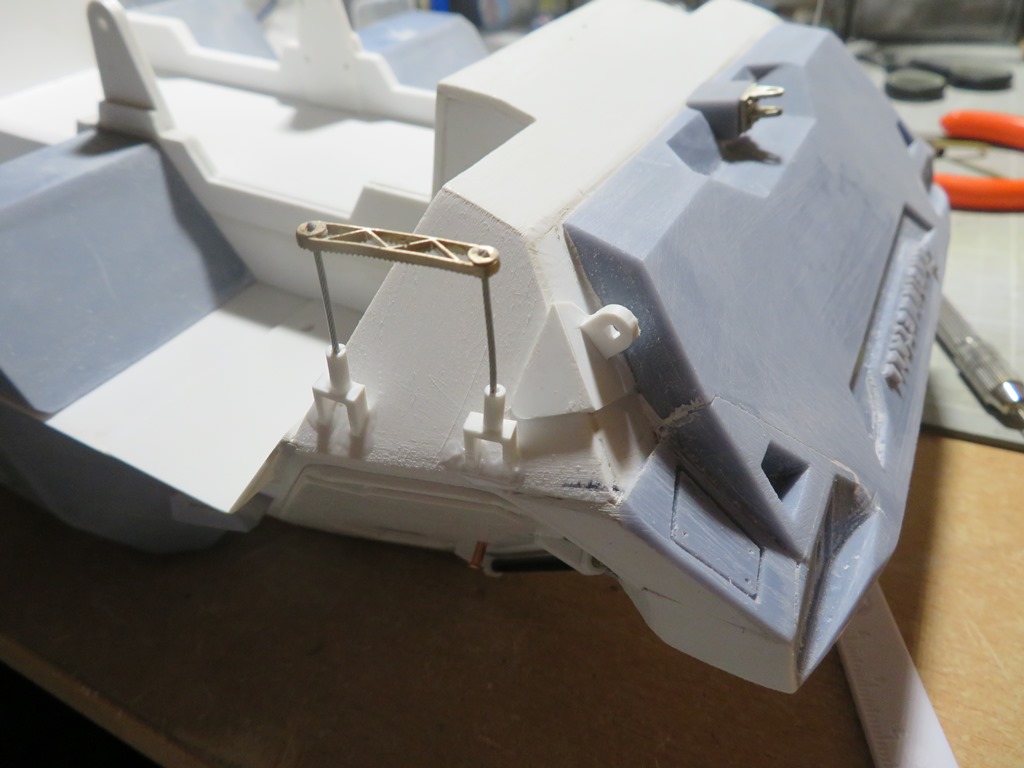

der Einstieg bei mir hat ein Edelstahlseil von 1 mm dicke welches mit einer zarten Kunststoff Versiegelung umfasst ist .
Das Seilende welches mit der Kunststoffhülse umfasst ist, sieht dann dem Original sehr nahe.
--
Gruß Gerhard
|
|
| 1 |
|
|
Heute, 11:48 Uhr
EICHE
|
Hallo zusammen,
Zeit für ein kleines Update.
Eine zusätzliche Dachluke und die seitenlichen Spiegel sind in der Zwischenzeit entstanden, parallel zum anschlagen des Schwallbretts.
Beim Dach gabe es unstimmigkeiten zwischen Zeichnung und Bildern von den Fahrzeug.
Notfallkonzept Winkelspiegel oder wirklich nur Kamera System.
Wie bereits erwähnt, musste das Kunststoff Stevenrohr zur Ansteuerung durch ein Messingrohr ausgetauscht werden,
Bei Schubbelastung vom Servo, das Kunststoffrohr machte was es wollte.
--
Gruß Gerhard
|
|
| |
|
|
Heute, 12:08 Uhr
Zebolon
|
Da kann ich mich nur wiederholen: Das Modell ist super detailiert. Klasse. Das Schwallbrett ist auch montiert.
Schöne Grüße
Peter
--
http://www.rk-modellbau.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Zebolon am 26.07.2026 12:09. |
|
|
Heute, 12:18 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
sehr schön - soo viele Details - Top.
Sogar die Spiegel zum klappen ...
Gruß
Dirk
--
