Thema:  Fuchs 2 Evolution mit Hochdach im Maßstab 1:16 als High-Roof Ambulance |
[ - Antworten - ] |
08.07.2026, 17:47 Uhr
  EICHE
|
Hallo zusammen,

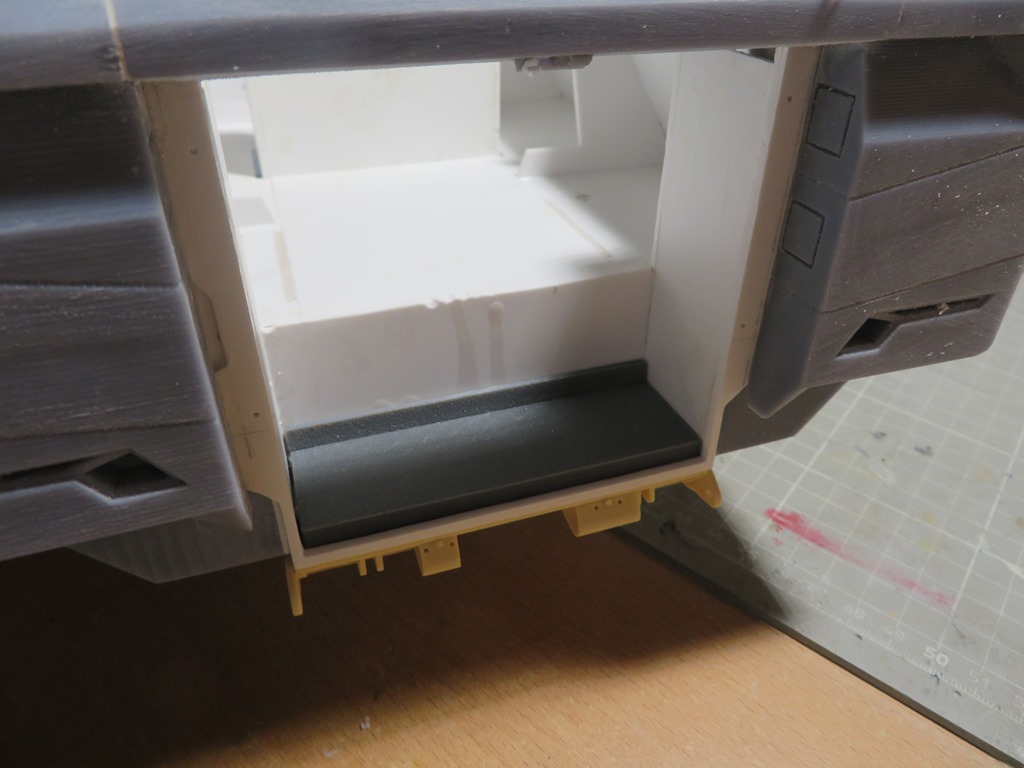

der Einstiegsbereich der beiden Hecktüren muss etwas neu gestaltet werden, aufgrund der Sägearbeiten.
War ja Grundsätzlich nicht vorgesehen in der Basis vom Bausatz des Fuchses.

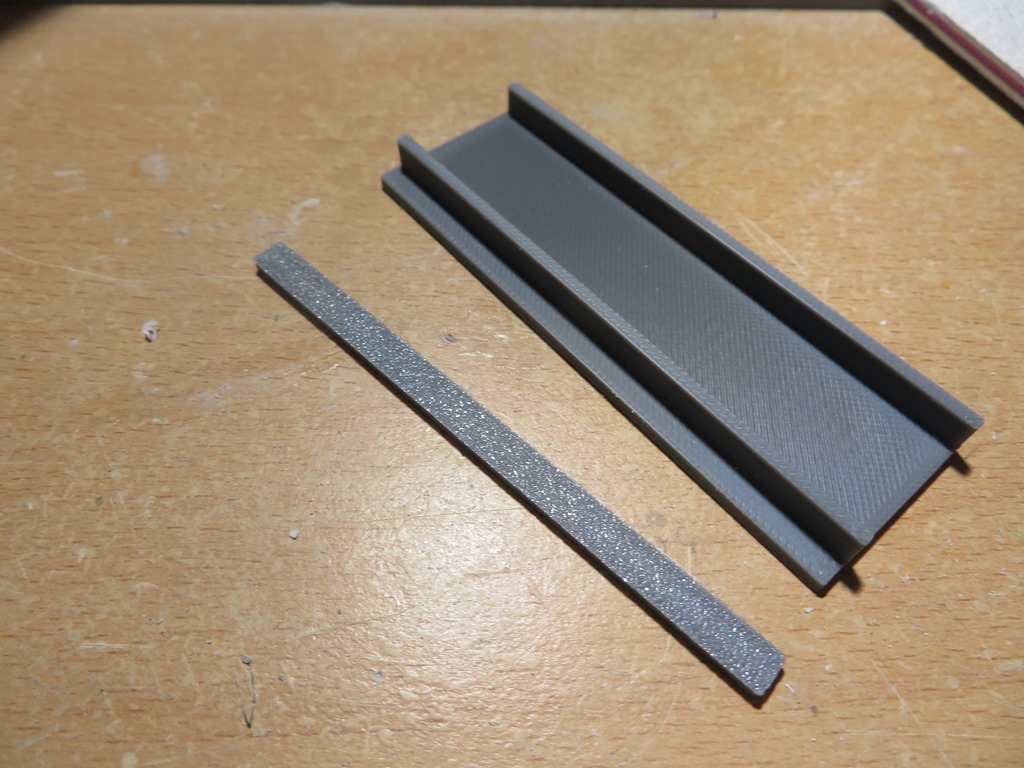

Hierfür wurden etwas gedruckt um das zu kaschieren oder zu verkleiden.
Zudem haben wir auch gleich einen konstruktiefen Tiefenanschlag für die beiden kommenden Heck Türen.
So dann habe ich noch ein Bild gefunden, was ich übersehen habe.

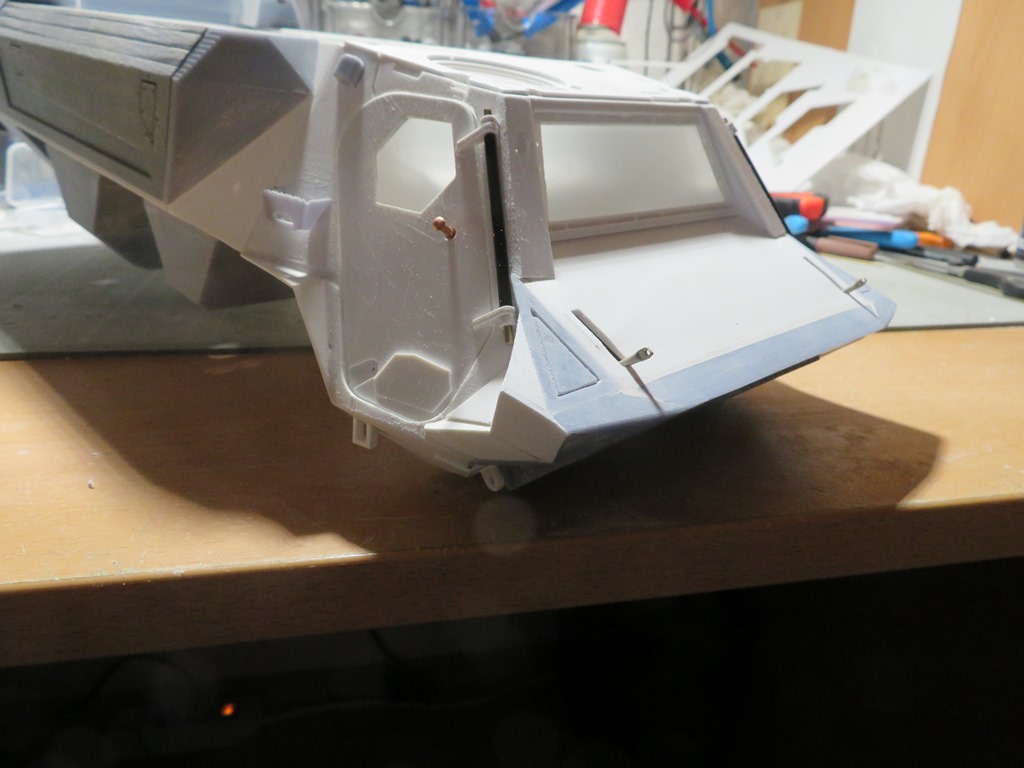

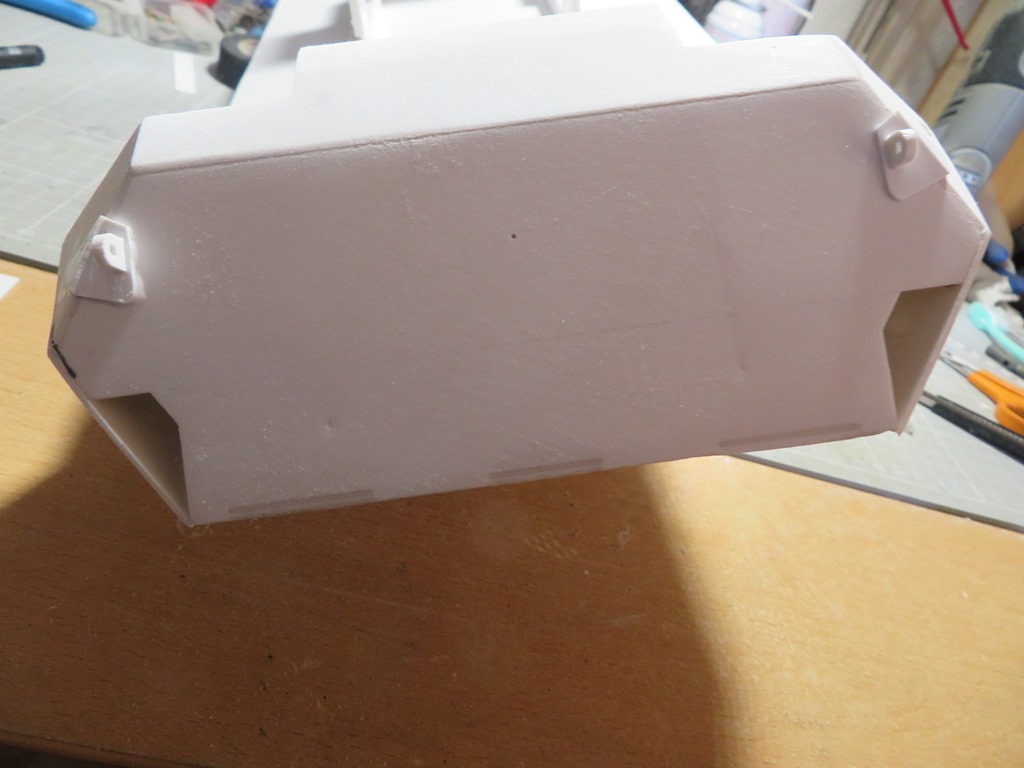

Im Anschluß habe ich die Fahrzeugschnautze so gut wie es ging verschliffen, um den ersten Versuch zu unternehmen die neue Front zu erstellen.

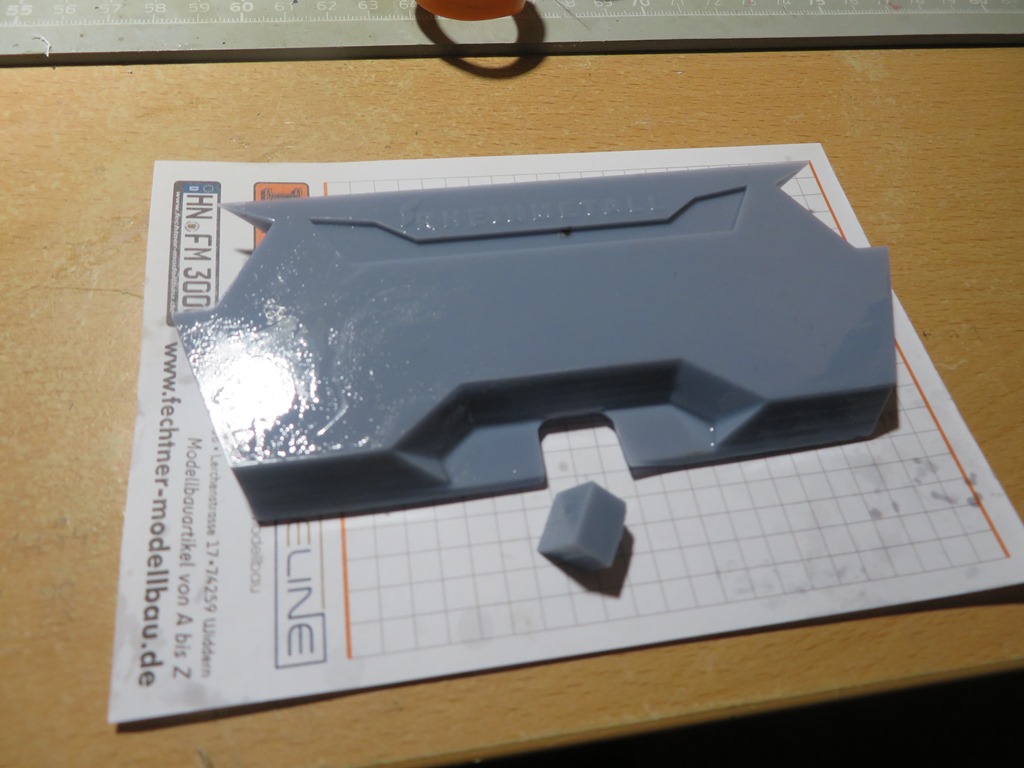

Nach vielen Stunden am Zeichenprogramm, dann der erste Wurf im Resin Drucker, welcher sich dann als Ausschuß zeigte.
Wieder nachdecken und Fehler beseitigen......................
--
Gruß Gerhard
|
|
  3 |
|
|
09.07.2026, 10:22 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
seghr schön ... mal wieder ein Fuchs.
Der Fuchs ist ein wirklich sehr schönes Fahrzeug - vor asllem in den verschieden Varianten.
ABER, warum ein Krankenauto - da sind ja noch nicht einmal blaue Lämpchen drauf
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
09.07.2026, 17:31 Uhr
EICHE
|
Hallo Dirk,
die blauen Lampen sind hinter den klaren Gläsern verborgen, der erste Eindruck trübt etwas und sind im Bi Color.
Auf den Punkt gebracht, verbergen sich dahinter 8 blaue und 8 orange Lichter welche in alle Himmelsrichtungen blitzen oder blinken.
Leider gibt es bi color nicht in den beiden Farben zusammen im Modellbau Bereich, zumindest habe ich diese nicht gefunden.
Orange und blau in einem und ich muss dahingehend was zusammen zimmern.
Also nicht täuschen lassen, das Fahrzeug hat schon was.
--
Gruß Gerhard
|
|
| 1 |
|
|
09.07.2026, 18:00 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
ahh das wußte ich nicht - okay dann bin ich mal gespannt.
Hey, diese LED gibt es doch ... schau mal unter : ... "ws1812b led pcb" und "ws1812b led strip"
Das sind IDE "intelligente LEDS" - BUS LED in allen Farben
= Intelligente LED
Dies sind spezielle LEDS die eine Datenschnittstelle haben.
Es sind Rot/Gelb/Blaue LEDs in jedem LED Gehäuse, so dass man jede Farbe darstellen kann !!!
Ebenso ist die Helligkeit programmierbar.
Die LED haben vier Anschlüsse. + und - einer festen Spannung, Daten rein und Daten raus.
Es gibt diese LED in allen möglichen Bauformen 3mm, 5mm , SMD und es gibt fertig bestückte Platinen auf denen schon LED drauf sind

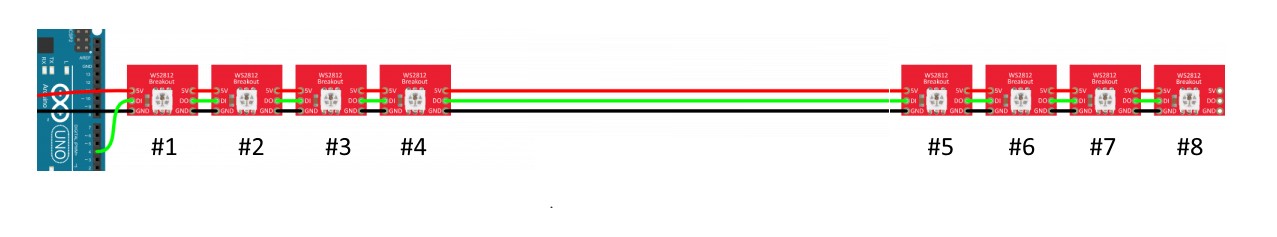

Wie im Bild angedeutet wird die ersten LED mit +,- und Daten Eingang an das FO Modul angeschlossen,
das nächste Modul wird dann an den Datenausgang des Vorgängers angeschlossen usw.
... ich selbst habe einen 5m LED Strip und einen 2m LED Strip in meinem Arbeitszimmer an der Wecke hängen - das ganze wird dann über eine kleine Software angesteuert cund kann über PC mittels WLED programmiert werden.
Mach dich mal schlau, es gibt so viele Info´s im Internet darüber - damit kannst du dein Bi-Color verwirklichen.
Gruß
Dirk
--
email@dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 09.07.2026 18:01. |
|
|
10.07.2026, 18:12 Uhr
EICHE
|
Hallo Dirk,
Danke für Deinen Hinweis, das werde ich mir mal zur Brust nehmen und ansehen.
Aber ich habe auch schon einen Plan B zur Umsetzung, wo ich mich nicht erst herantasten muss.
Umsetzung der Beleuchtung mit 38 Glühwürmchen am Fahrzeug bekommen ich dann mit dem Beier Modul gebacken.
Aber vielen Dank für die Alternative und dem Vorschlag
--
Gruß Gerhard
|
|
| |
|
|
11.07.2026, 07:51 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
oder du nimmst bedrahtete SMD´s 0603 - die sind schön klein und damit bwekommst du dan nauch deinen Orangenen und Blauen Farbton hin.
Ist zwar ne Fummelei ... aber machbar.
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
11.07.2026, 11:45 Uhr
EICHE
|
Hallo Dirk,
Ja, daraufhin wird es in ungefähr hinaus laufen und da graust mir schon am meisten die vielen Strippen zu ziehen.

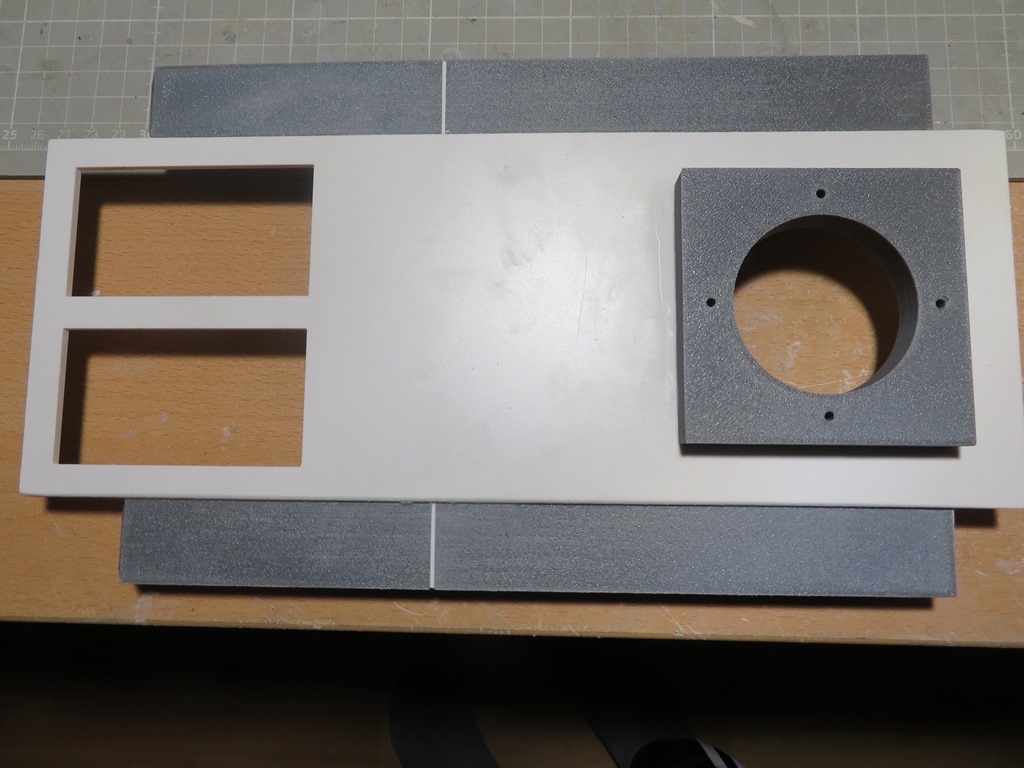

Nun, in der Zwischenzeit habe ich einen Adapter gebaut für den etwas größeren Lautsprecher.
Platziert wird dieser dann später mal im Dach und ragt mit der Magnet Kern Seite in das Fahrzeug Innere.

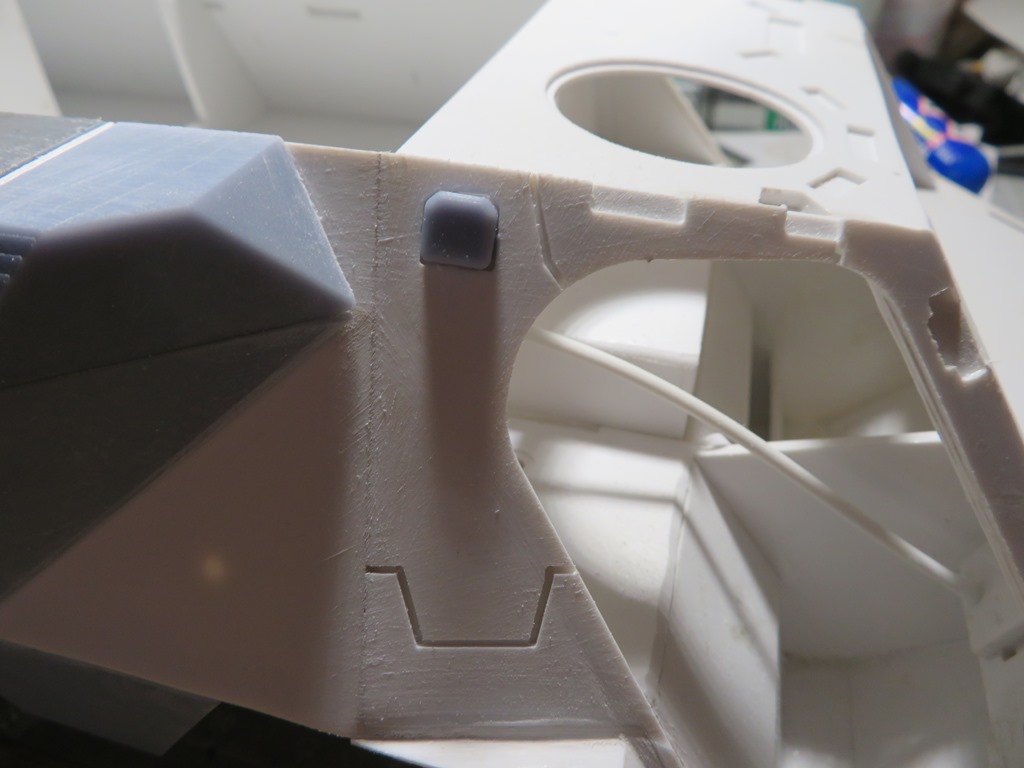

Parallel ging es dann weiter an der Fahrzeugfront, was sehr aufwendig ist aufgrund der vielen Ecken und Kanten.

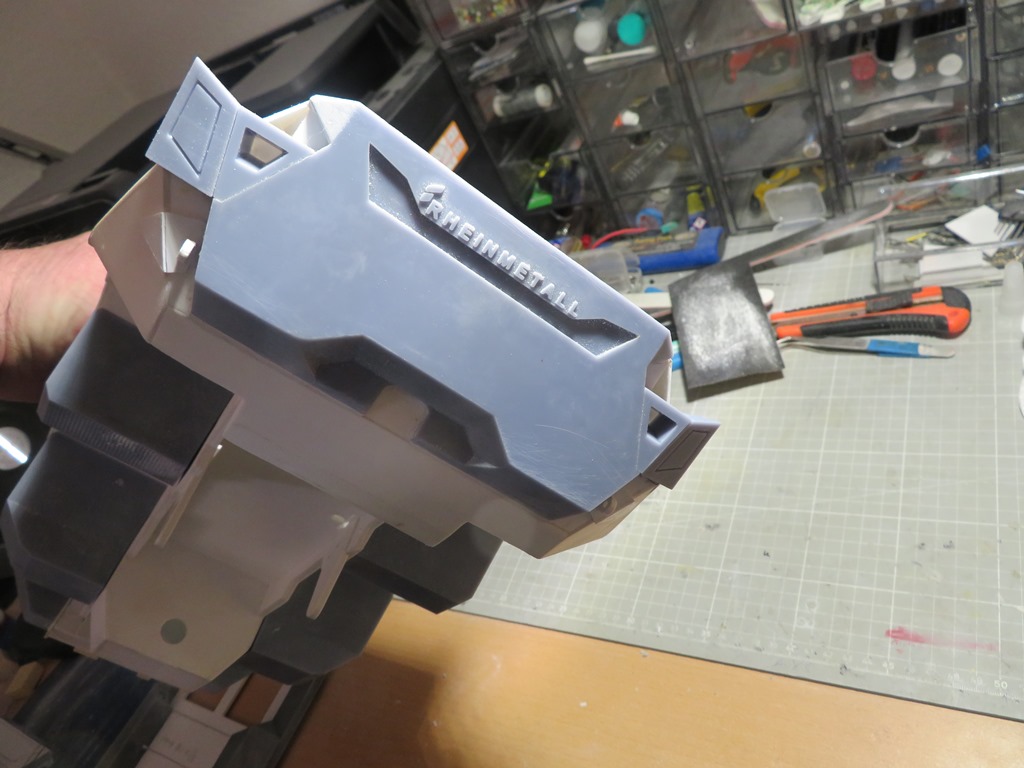

Hier mal ein Bild der fertigen verklebten Hauptfront mit hervorstechenden und erhabenen Firmen Schriftzug.
Im nächsten Schritt müssen nun die 3 Seitenanbauteile plaziert und angepasst werden, was auch wieder ca.3 Schleifen mit sich gezogen hat.

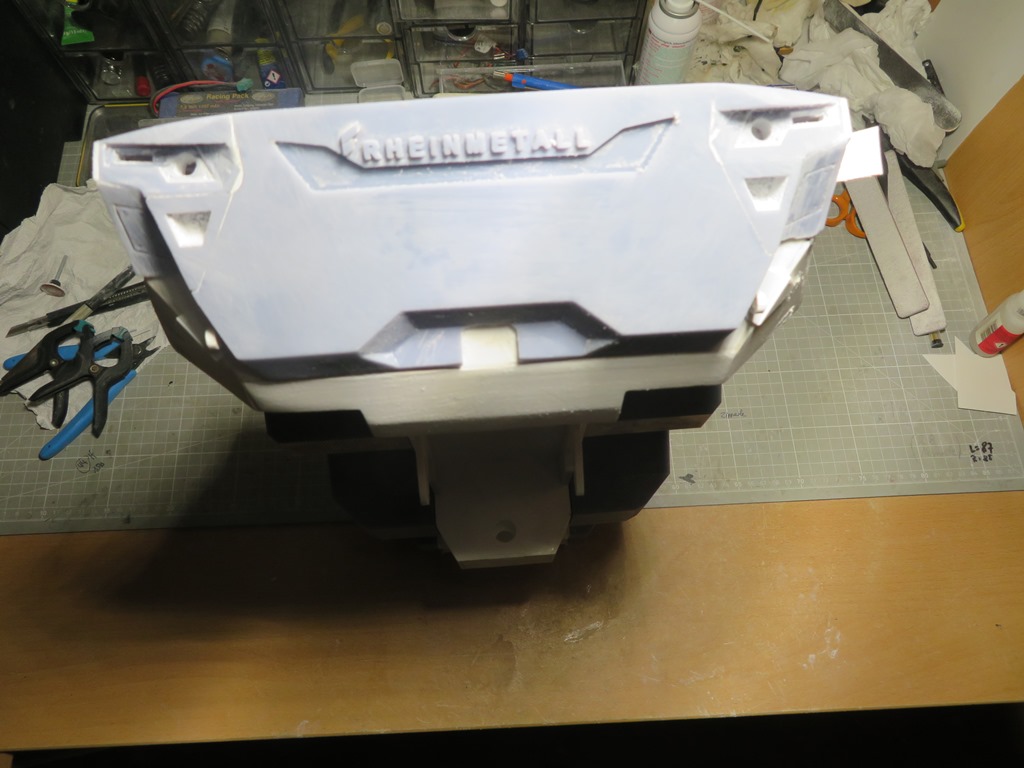

Abschließend konnte das ganze verklebt und verspachtelt werden.
Schaut noch etwas verwaschen und unsauber aus, weil sich der ganze feine Schleifstaub überall am Resin fest setzt.

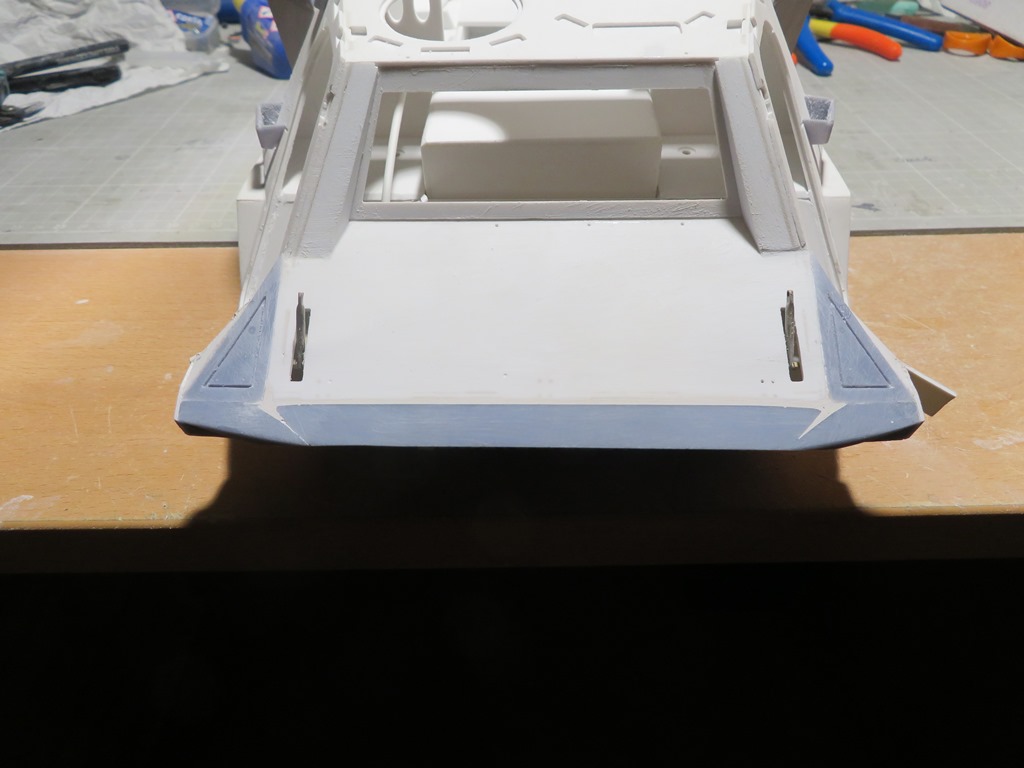

Dann mal von oben wie die Schnautze verbreitert aus sieht.
Parallel ging es dann zum anschlagen der Türen über und die seitlichen Anpassungen an der Front zu den Übergängen.
--
Gruß Gerhard
|
|
| 3 |
|
|
11.07.2026, 12:43 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
sieht gut aus ... denke mal das könnten 6 vieleicht sogar 7 springende Smilies werden.
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
11.07.2026, 17:51 Uhr
EICHE
|
Hallo Dirk,
warte mal ab, bis die ganzen Details und Feinheiten kommen, dann gibt es 8,
--
Gruß Gerhard
|
|
| |
|
|
11.07.2026, 18:39 Uhr
scenic99
Bob der Baumeister
|
... na komm, net gleich übertreiben gell.
Obwohl, ich könnte es kmir vorstellen
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
11.07.2026, 21:16 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Gerhard ,
staune immer wieder was Du baust , muss man sich erstmal mit anfreunden , aber ein tolles Projekt , ich schaue weiter zu , klasse .
--
Gruß
Frank
Königstiger 1:10 Baubericht
|
|
| |
|
|
12.07.2026, 08:33 Uhr
Zebolon
|
Hallo Gerhard, toll was Du hier zeigst. Die Teile aus Polystyrol und 3-Druck-Teilen ergänzen sich hervorragend.
Schöne Grüße
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
12.07.2026, 10:18 Uhr
SLT50-2
Der Dachsmaster
|
Hi Gerhard ,
das sieht bisher sehr sauber und schön aus.
Der Fuchs wird ein Hingucker ( bis hierhin mal nur 3 , der Rest kommt , wenn er fertig ist  )
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
12.07.2026, 11:19 Uhr
EICHE
|
Hallo zusammen,
Danke der Worte von Euch, aber es war ja nur ein spässchen von mir, da gibt es noch ganz andere mit dem ausgeprägten Modellbau Virus die ein Modell nach dem anderen zaubern. Mit den Jahren. ist man einfach nicht mehr so schnell

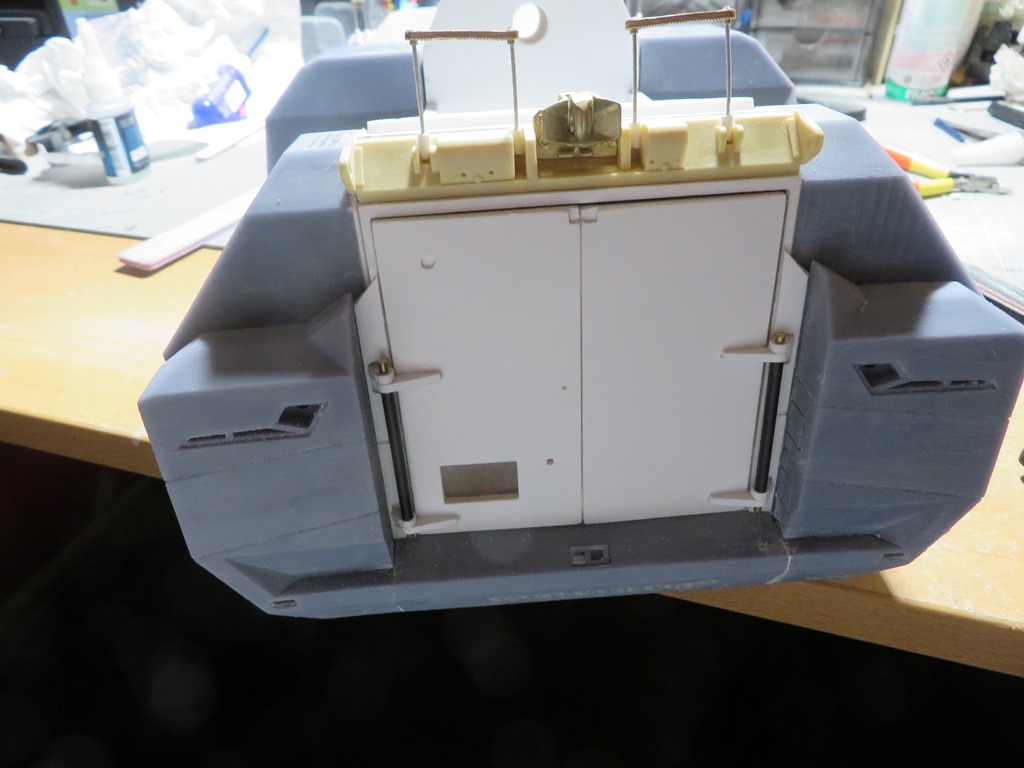

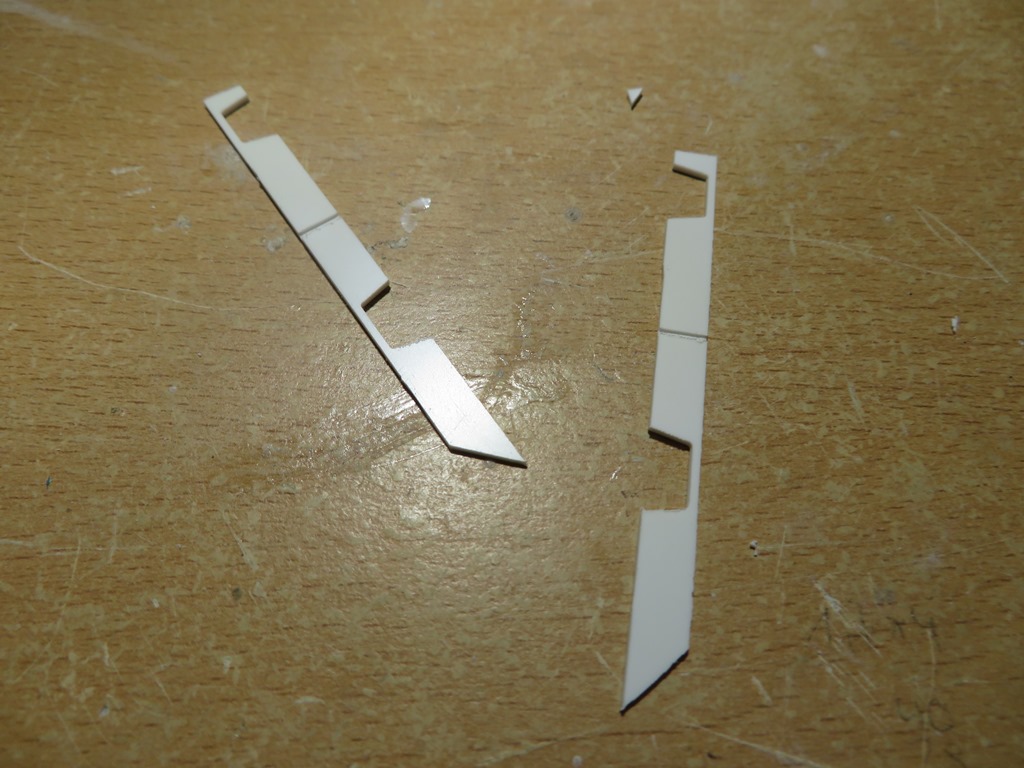

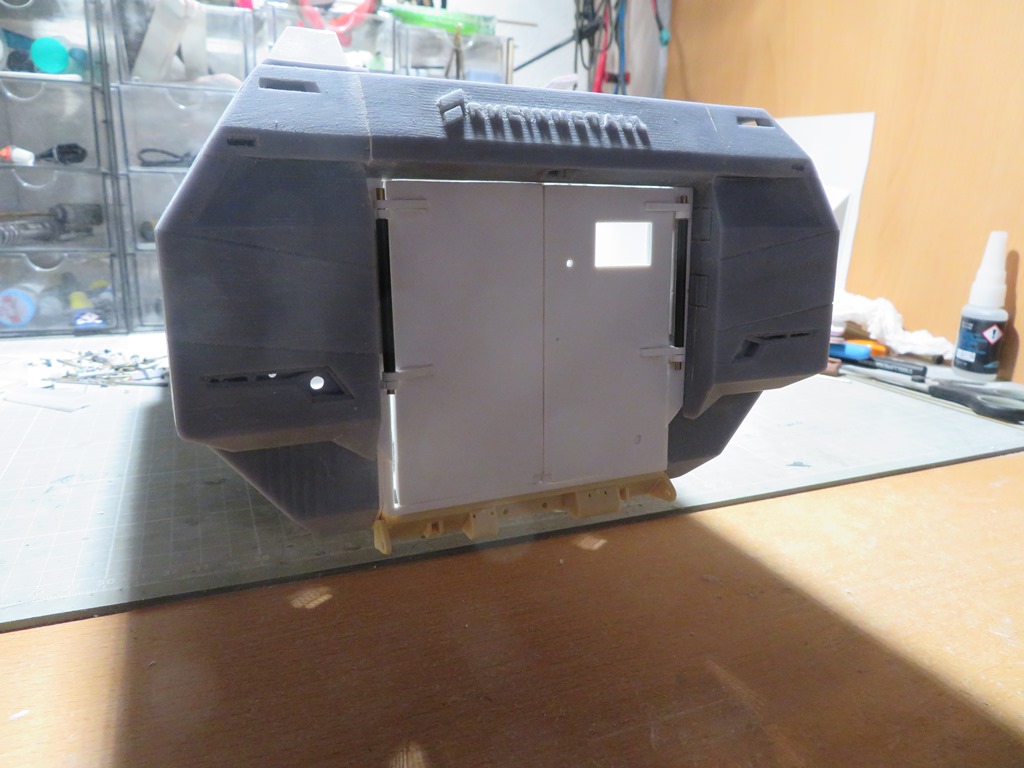

Nun, es ging etwas am Heck weiter, die 2 Verkleidungen zum anschlagen der Heck Türen.
Dann können die ersten klein Teile folgen.
--
Gruß Gerhard
|
|
