Thema:  Fuchs 2 Evolution mit Hochdach im Maßstab 1:16 als High-Roof Ambulance |
[ - Antworten - ] |
24.06.2026, 15:09 Uhr
  SLT50-2
Der Dachsmaster
|
Hallo Gerhard ,
das sieht schonmal richtig gut aus
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
 |
|
|
25.06.2026, 18:04 Uhr
EICHE
|
Hallo Michael,
Danke, aber es wird schon noch schlimmer, kommt darauf an wie man es sieht.
in der Zwischenzeit sind die hinteren Staukästen aus Flüssig Resin entstanden.
Hier in Position nachdem der Heckabschluss weichen musste.
Parallel sind die vorderen Schräg Abschlüsse entstanden am Drucker.

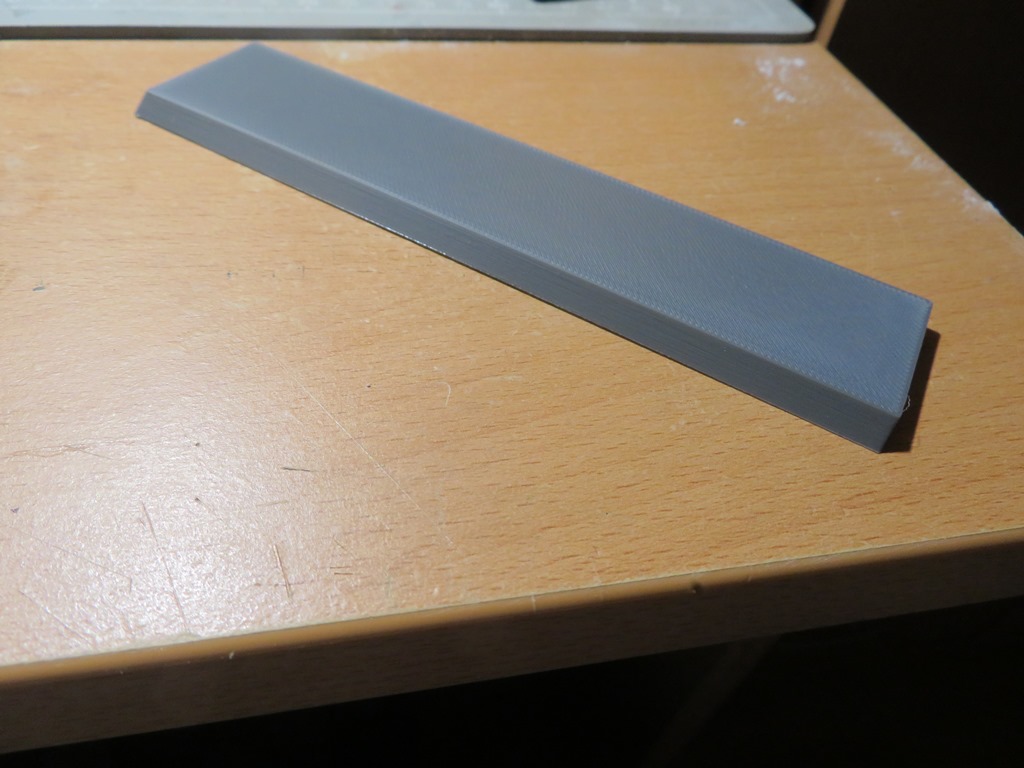

Die späteren Schattenfugen, bilde ich über 1 mm Poly nach, damit ich noch Spielraum für eventuelle Nacharbeiten habe.
Hier dann mit zurück gesetzten Schatten Fugen.
Nun konnte die Passprobe oder das verkleben erfolgen und die unteren Kästen passen auch recht stimmig am Fahrzeug
--
Gruß Gerhard
|
|
 4 |
|
|
26.06.2026, 17:34 Uhr
EICHE
|
Hallo zusammen,
weiter gehts mit dem Baubericht anhand ein paar Bildern.

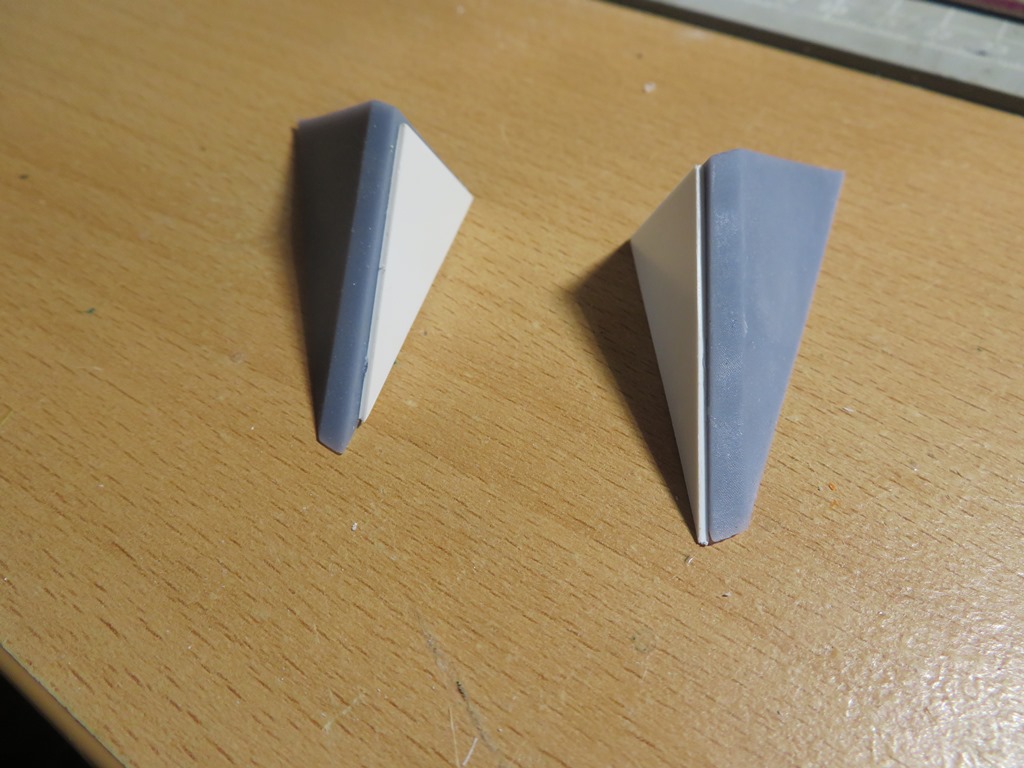

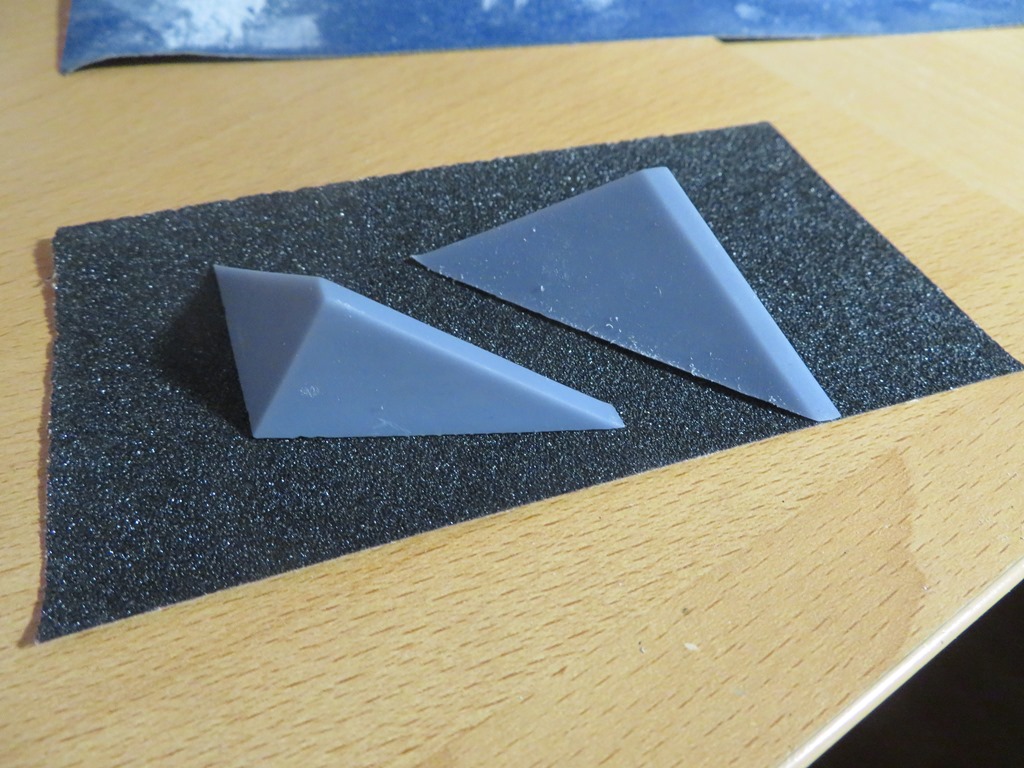

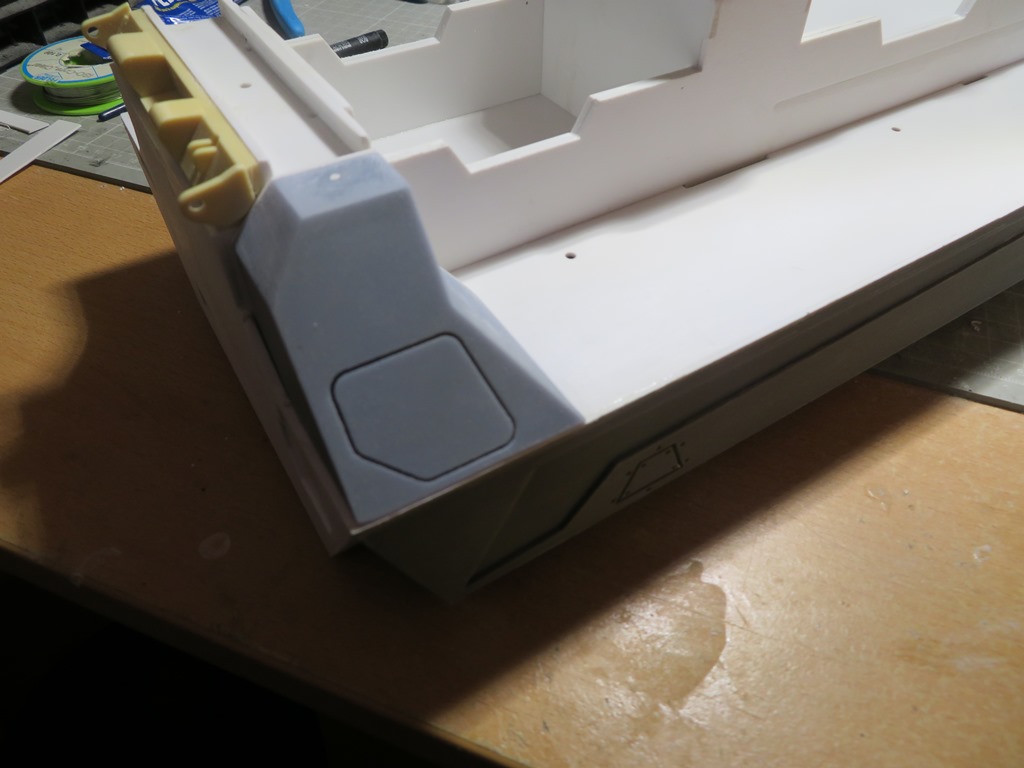

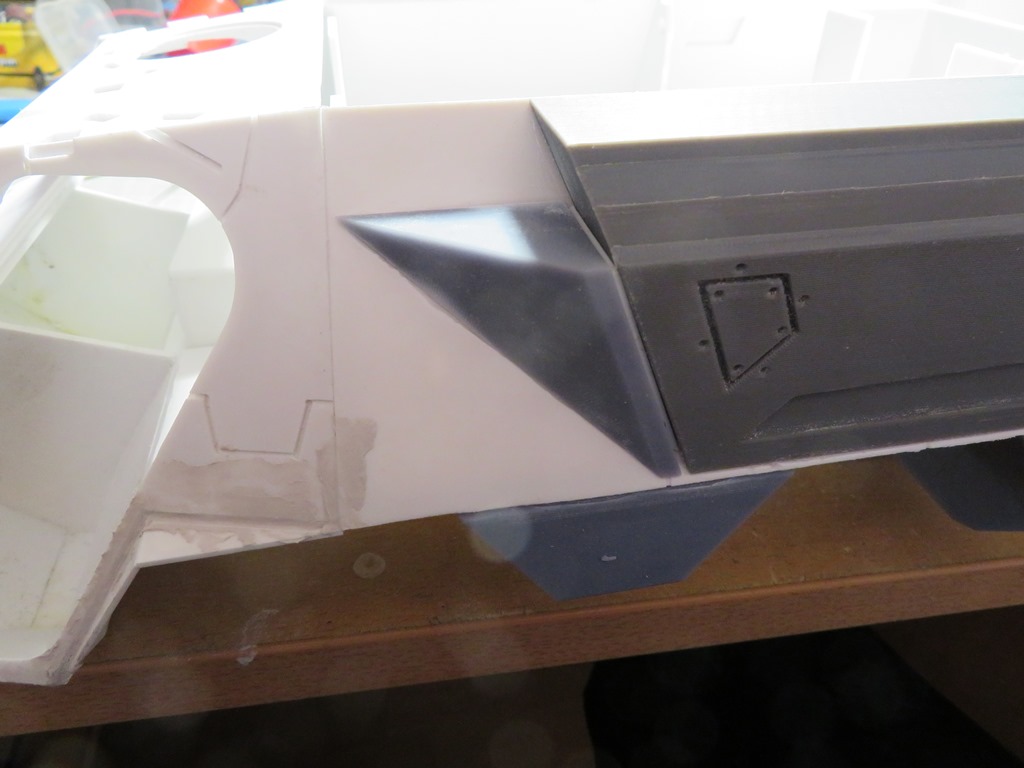

Die nächsten Eckabschlüsse für den vorderen Bereich sind im Drucker entstanden.
Auch hier wieder mit ein bisschen Poly als Schattenfuge und Toleranzausgleich.

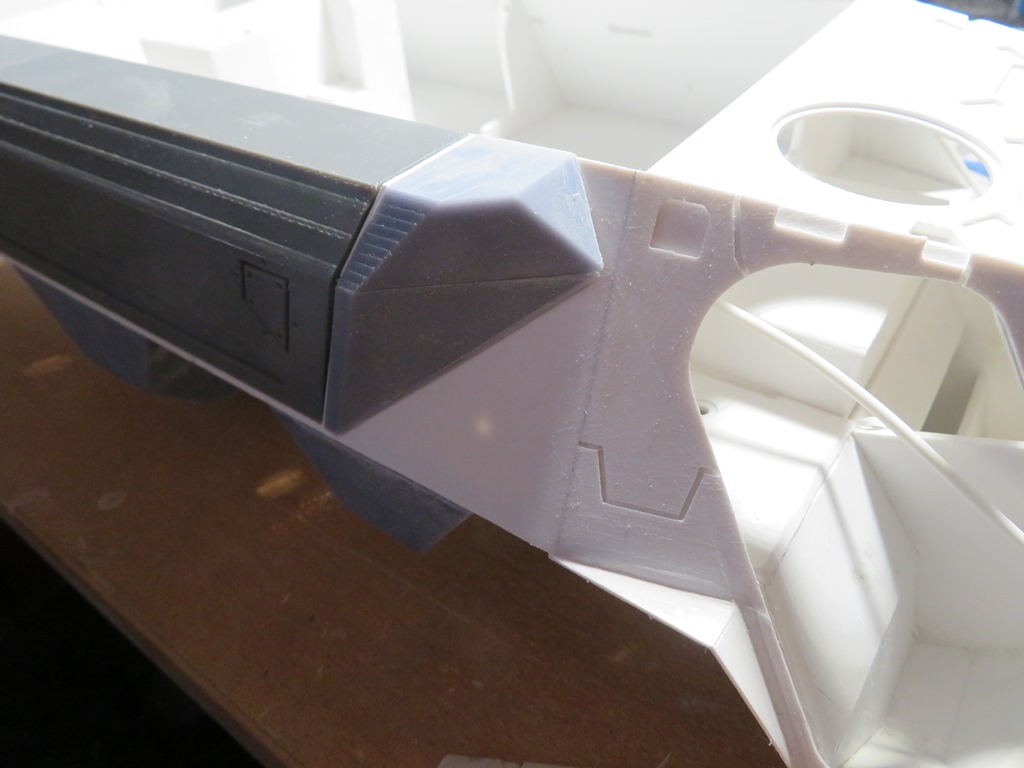

Postionsprobe und ich denke das lassen wir mal so.
Schleifarbeit ist überschaubar.

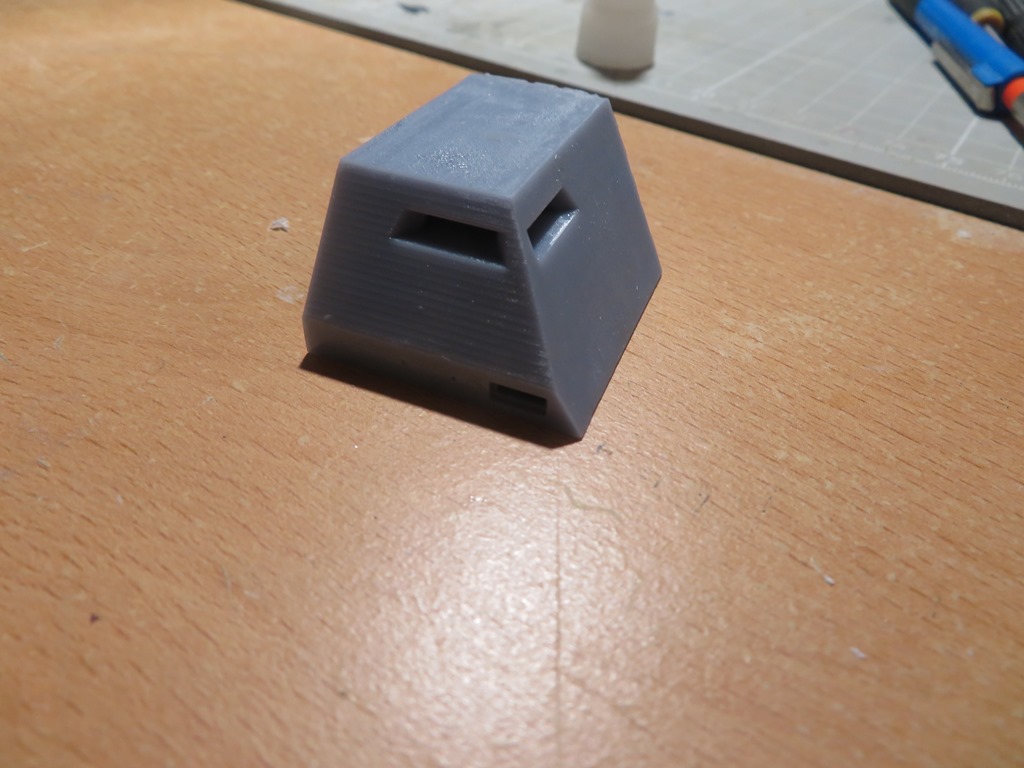

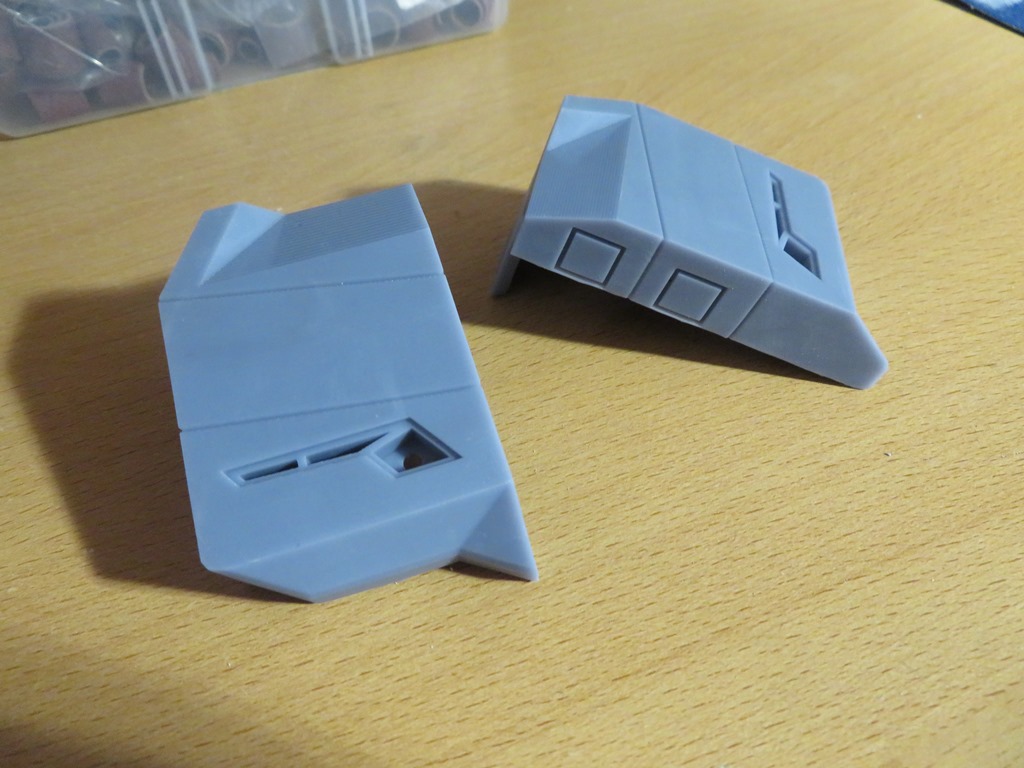

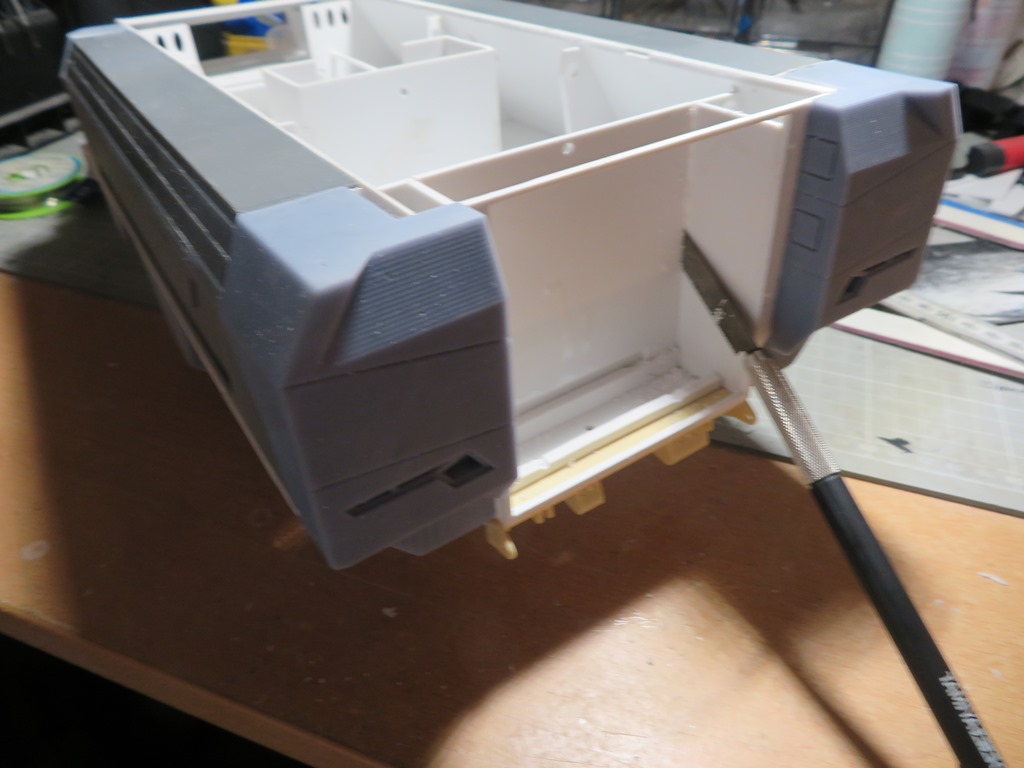

Parallel ist der Drucker über Nacht ins schwitzen gekommen und es wurden die beiden Heckabschlüsse gedruckt.
Diese Entsprechen nicht ganz zu 110 % dem Original, weil mein CAD Programm nicht mehr her gab, aber diese minimale Abweichung wird nur den Experten auffallen.
Also dem Klugscheißer,
Die Begrenzungen der Kammern, werde ich zum Schluß etwas öffnen um mehr Licht ins Spiel zu bringen.
Blinker gibt es an der Stelle nicht, die kleinste Kammer bleibt leer.
Die Blinker sind im Hochdach vereint mit dem blauen BLitzlichtern.
Diese Rücklichter sind ja neu in der Bundeswehr Fraktion. Die alt bekannte 3 Kammer Rückleuchte kann nicht zum Einsatz kommen bei diesem neuartigen Design vom Evolution Fuchs

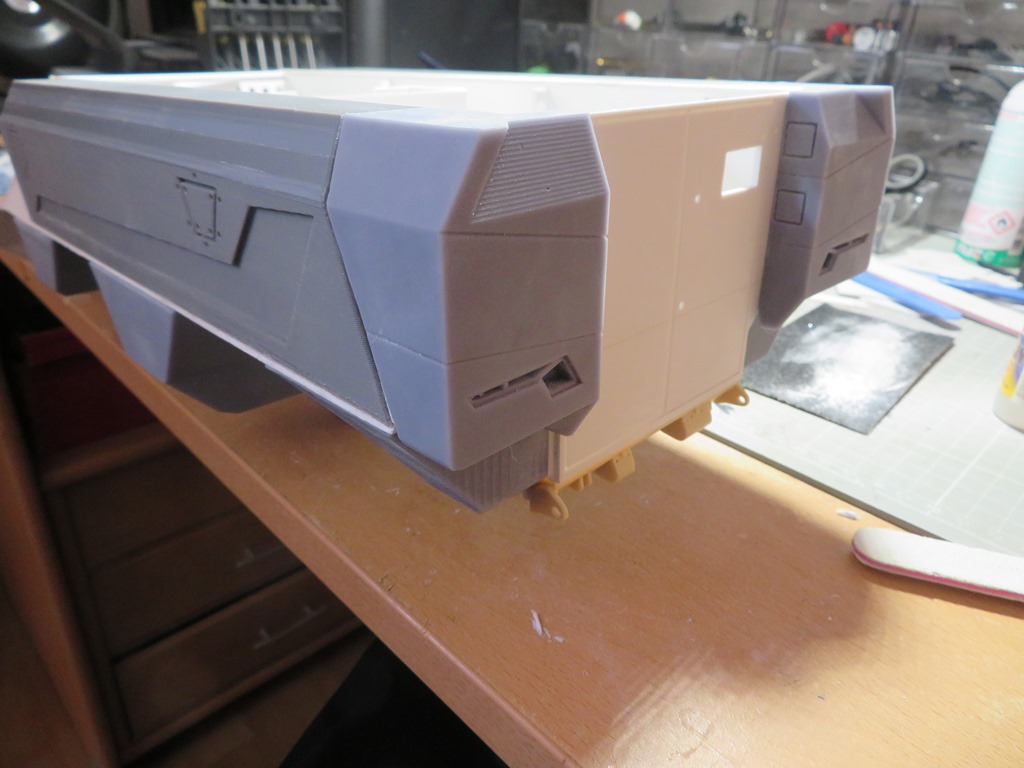

So dann mal an Ort und Stelle mit den beiden Teilen am Fahrzeug.
Hier kann man nun auch gut den neuen Verlauf der unteren Radkästen erkennen, wie Oli Eingangs erwäht hat.
Erst Senkrecht und dann verlaufen diese in die Schräge, wo sich dann mal viele Mini Keks Fixierungen für den Minenschutz befinden werden.
--
Gruß Gerhard
|
|
| 6 |
|
|
28.06.2026, 10:42 Uhr
EICHE
|
Hallo zusammen,

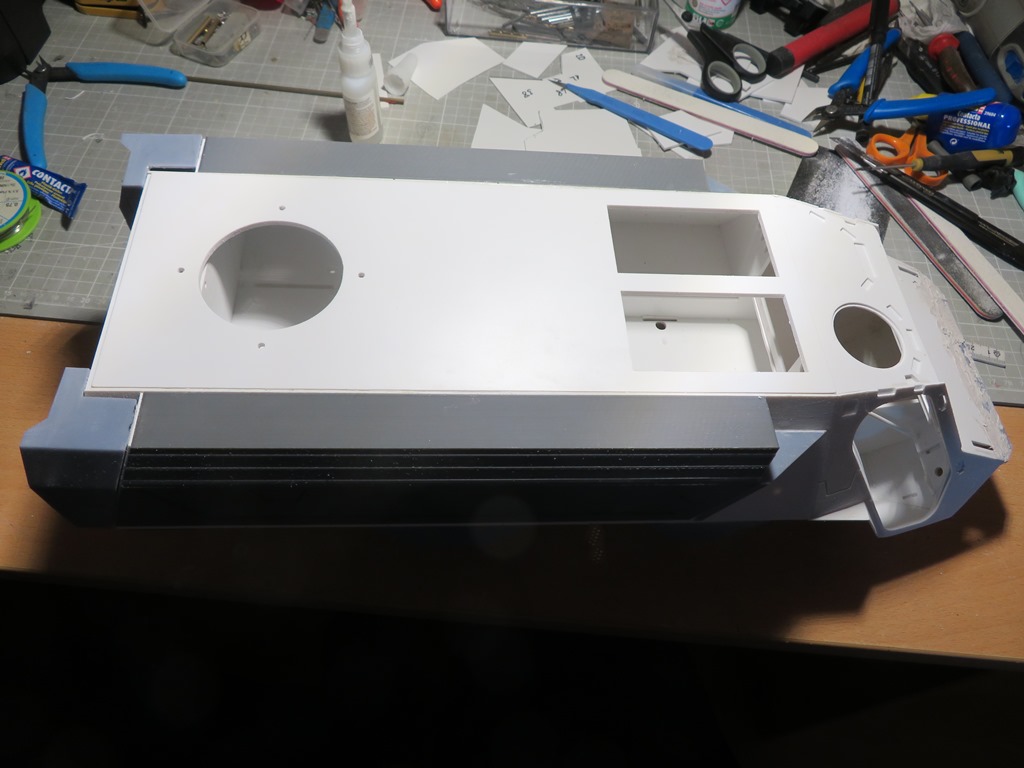

Der Evolution hat nun ein neues Oberdeck erhalten, zur Vorbereitung vom Lautsprecher und von den klappbaren Luft Ansaug Geräten.
Das gesamte Oberdeck soll später einmal entnehmbar sein für Wartungsarbeiten oder Reparaturen.
Schaut noch ein bisschen Caotisch aus, aber wird schon mit der Zeit

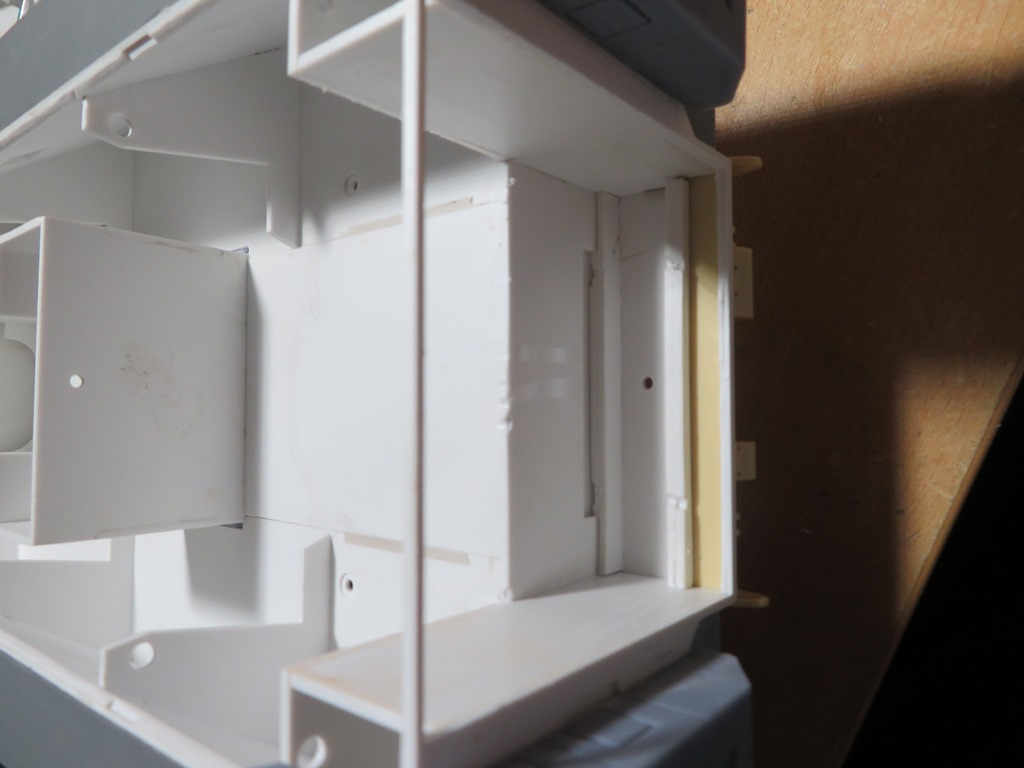

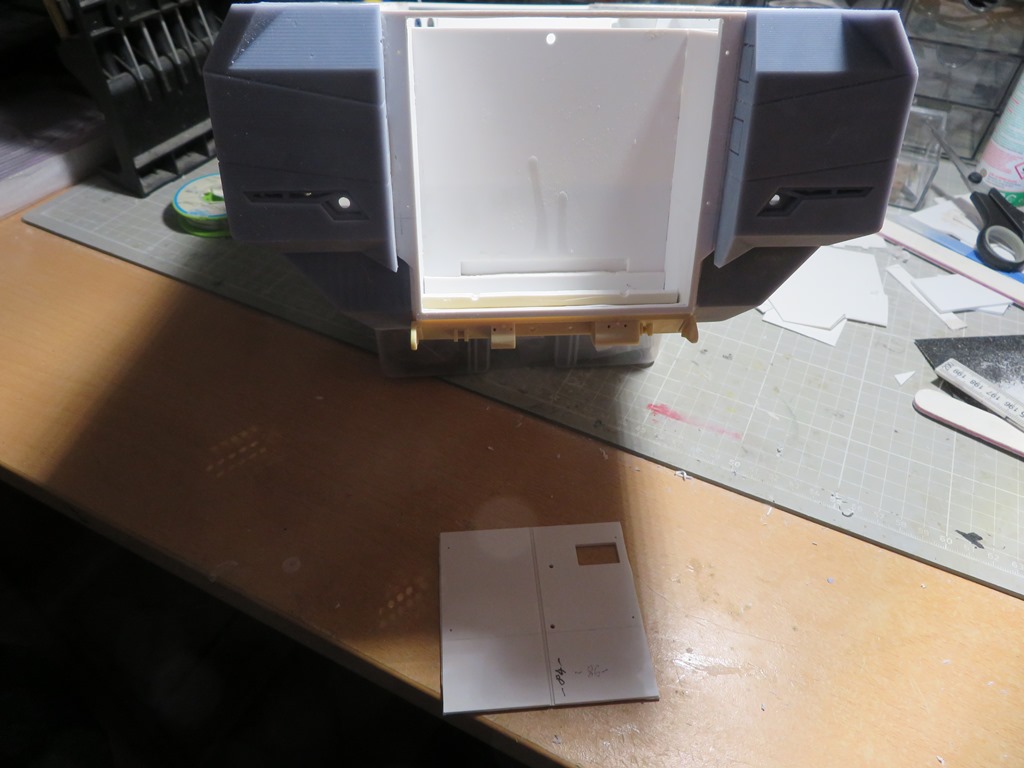

Grundsätzlich hat der Basis Fuchs ja keine Türen zu öffnen und von daher habe ich zum Cutter Messer und Säge gegriffen,
um später einmal direkt hinten das Beier Soundmodul an die USB Schnittstelle anzuschließen zu können.
Die Doppelwand wurde dazu nartürlich auch entfernt.
Wieder was geschafft, ohne etwas zu beschädigen.
--
Gruß Gerhard
|
|
| 2 |
|
|
02.07.2026, 17:54 Uhr
EICHE
|
Hallo zusammen,
anbei wieder ein paar Bildchen zum Fortschritt am Fahrzeug.

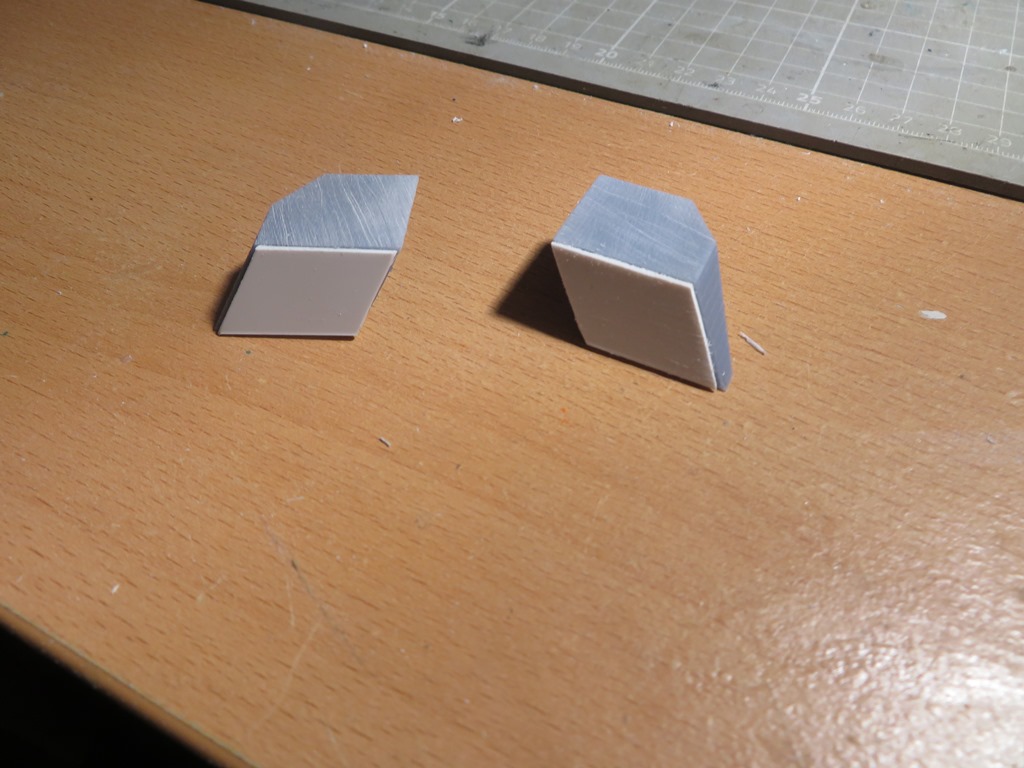

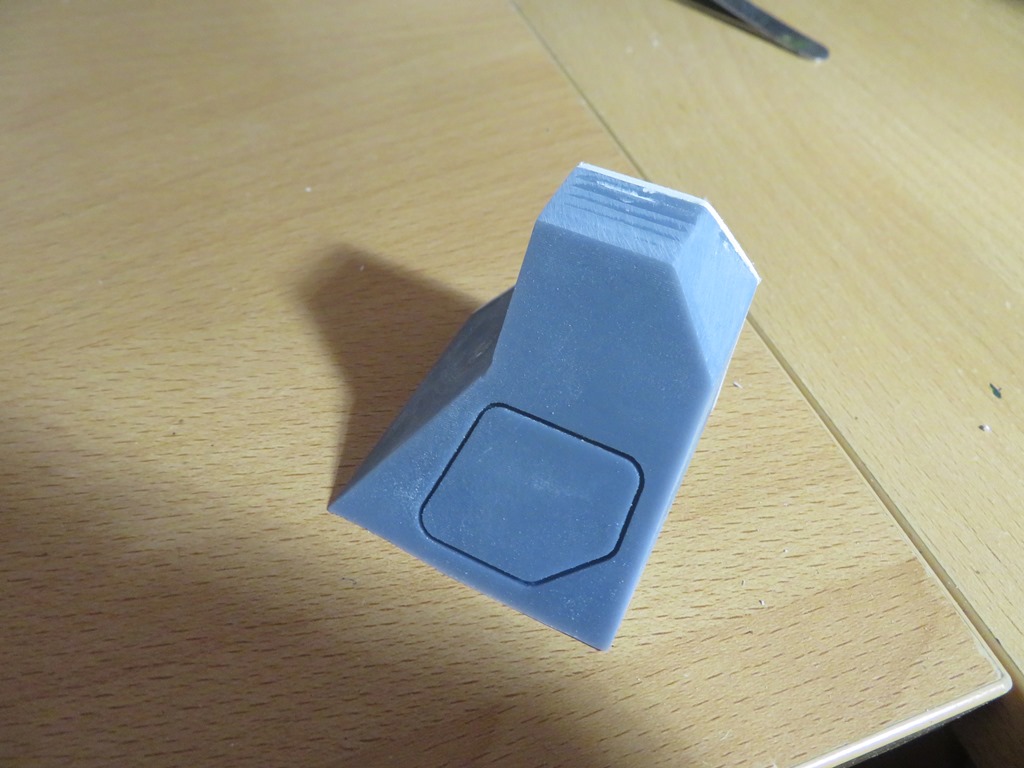

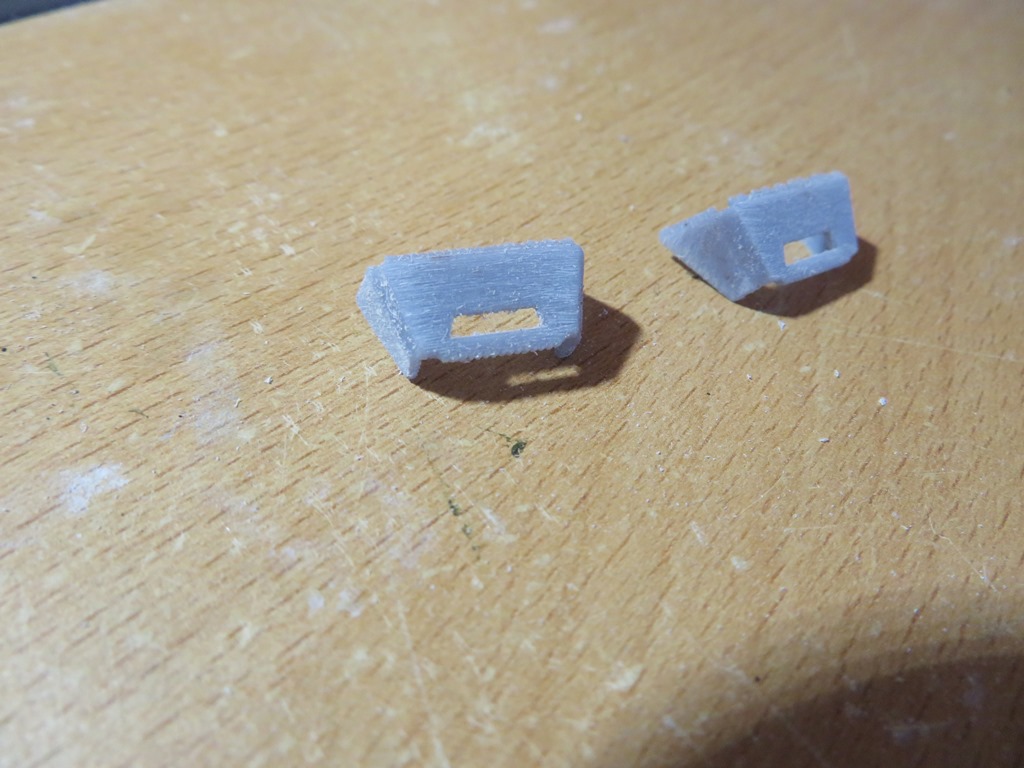

Die hinteren beiden Hochdach Eckpunkte.

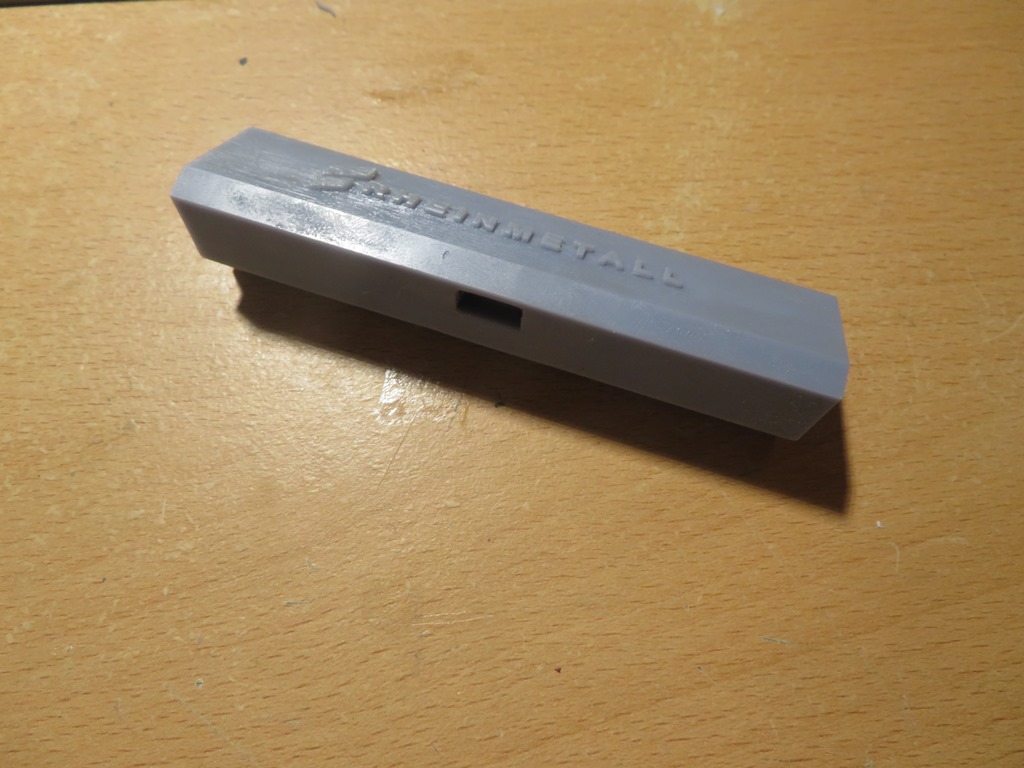

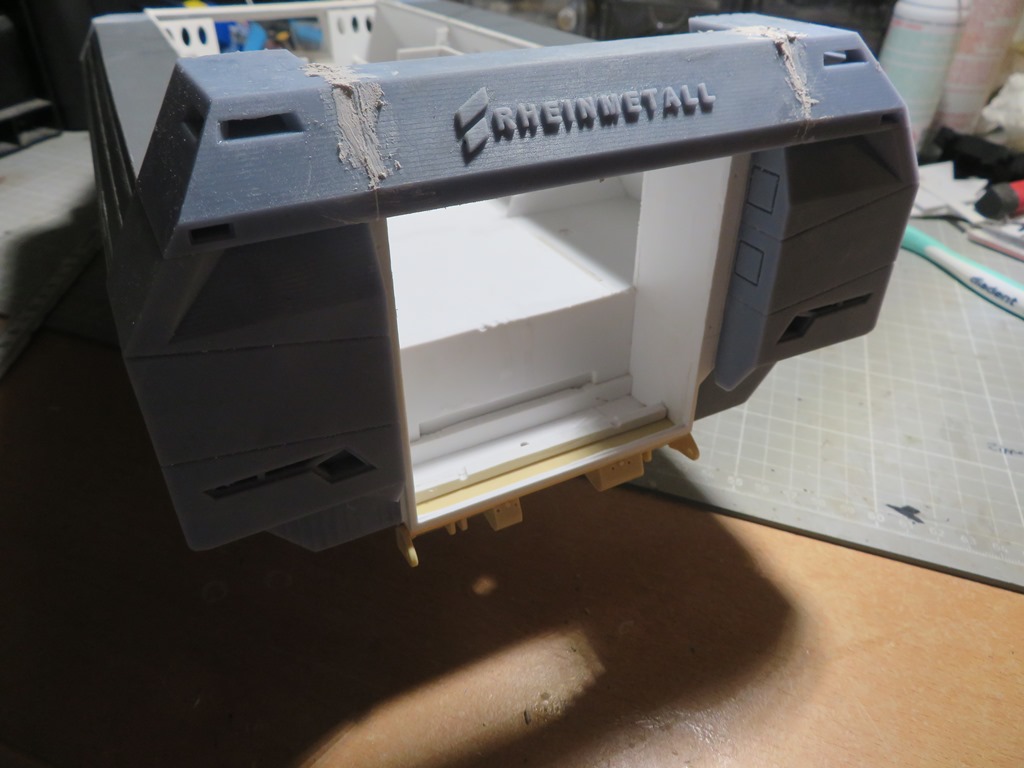

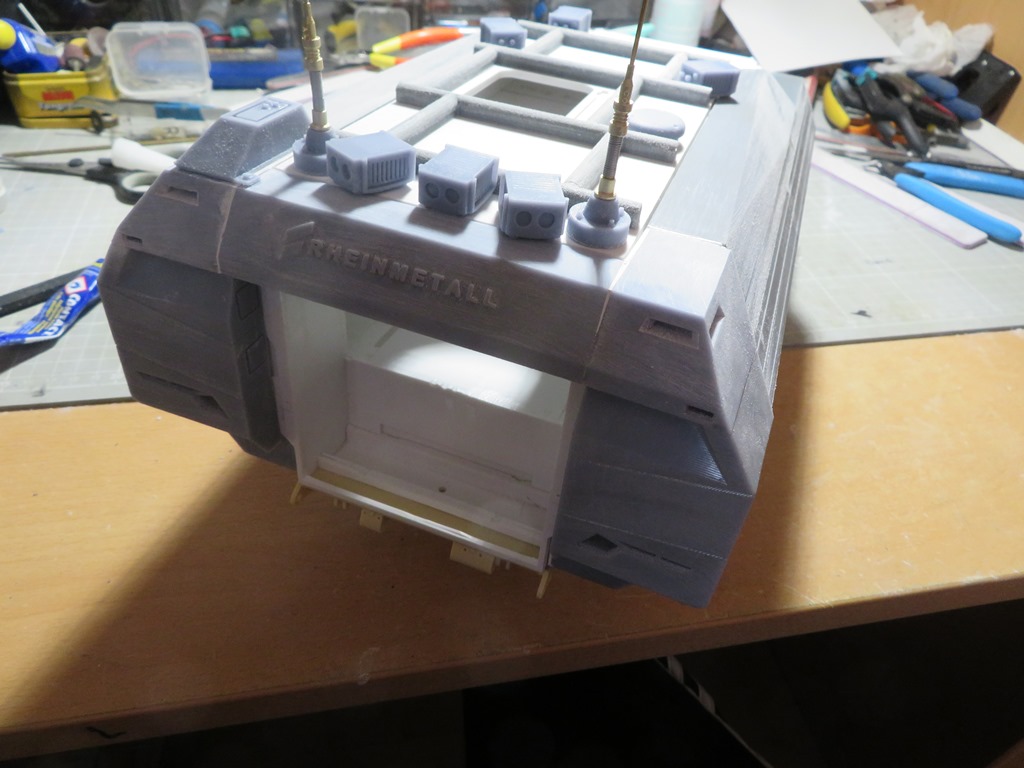

Dann wurde der Mittelsteg oder Heck Überbau gezeichnet und gedruckt.
Hier wurde der Schriftzug Rheinmetall so wie der Kamera Schacht für die Rückfahrkamera eingearbeitet.
Parallel wurde an einem neuen Bauteil für das seitliche Oberdeck gearbeitet.
Dann das ganze mal verklebt und bei den Übergängen etwas Spachtel Paste aufgetragen.
--
Gruß Gerhard
|
|
| 3 |
|
|
02.07.2026, 19:57 Uhr
OliverRauls
3D - Drucker
|
Sieht gut aus. Aber- vorn wirds spannend. Da hab ich die Lust verloren.
Bin gespannt!
Oli
|
|
| |
|
|
03.07.2026, 08:33 Uhr
Zebolon
|
Hallo Gerhard,
die Anbauteile und der Zusammenbau sehen sehr gut aus. Sauber konstruiert und gefertigt. Das wird ein tolles Modell.
Schöne Grüße
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
03.07.2026, 17:13 Uhr
EICHE
|
Hallo Oli und Peter,
Danke für euere positive Rückmeldung zum Fahrzeug. Oli, ja die Schnautze hat es wirklich in sich, auch wenn es auf den ersten Blick
easy erscheint und von daher habe ich von hinten angefangen, Grins.
Nun, ein bisschen hat sich was etan und das möchte ich Euch nicht vorenthalten.

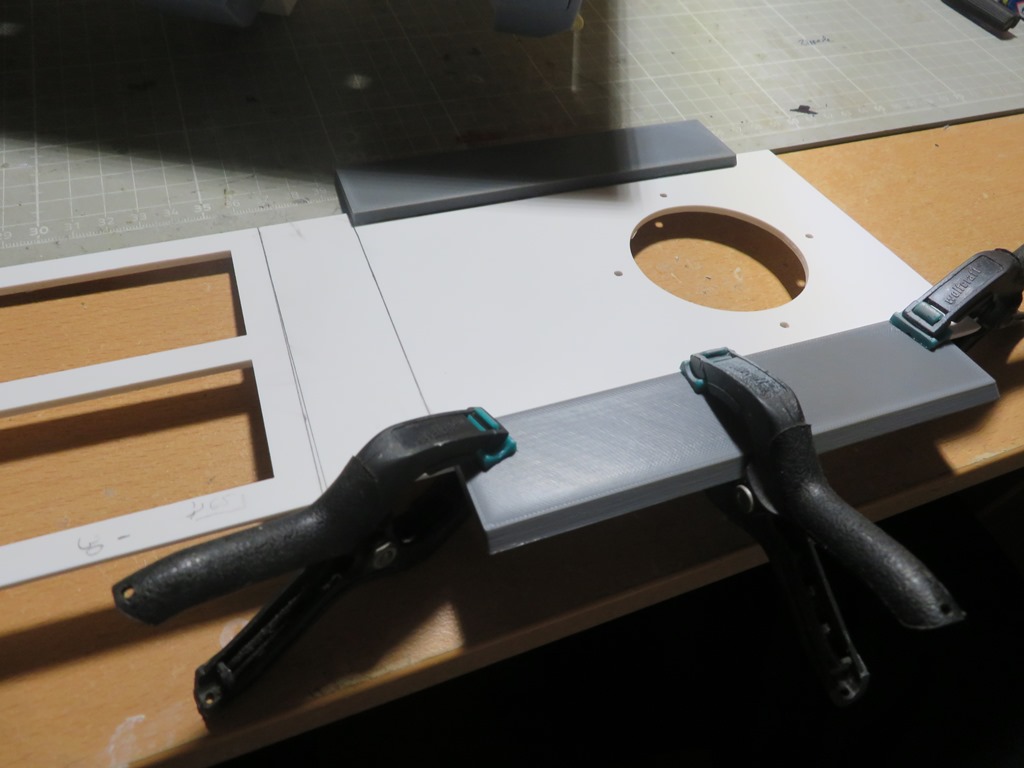

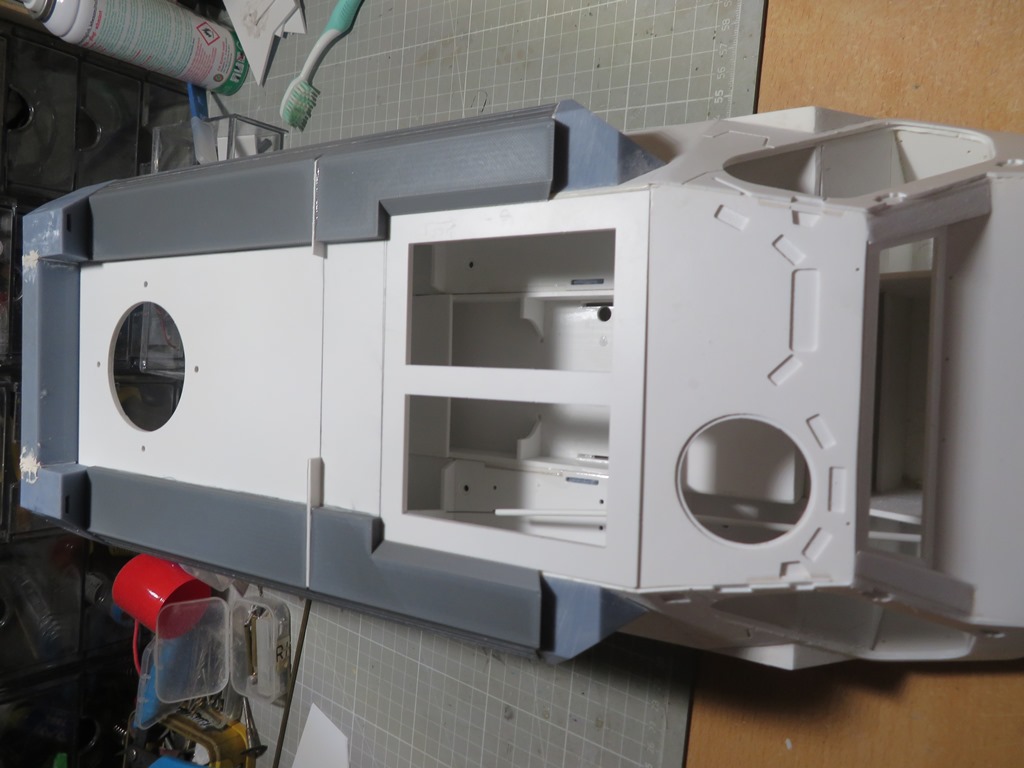

Die ersten Oberdeck Verbreiterungen werden verklebt.

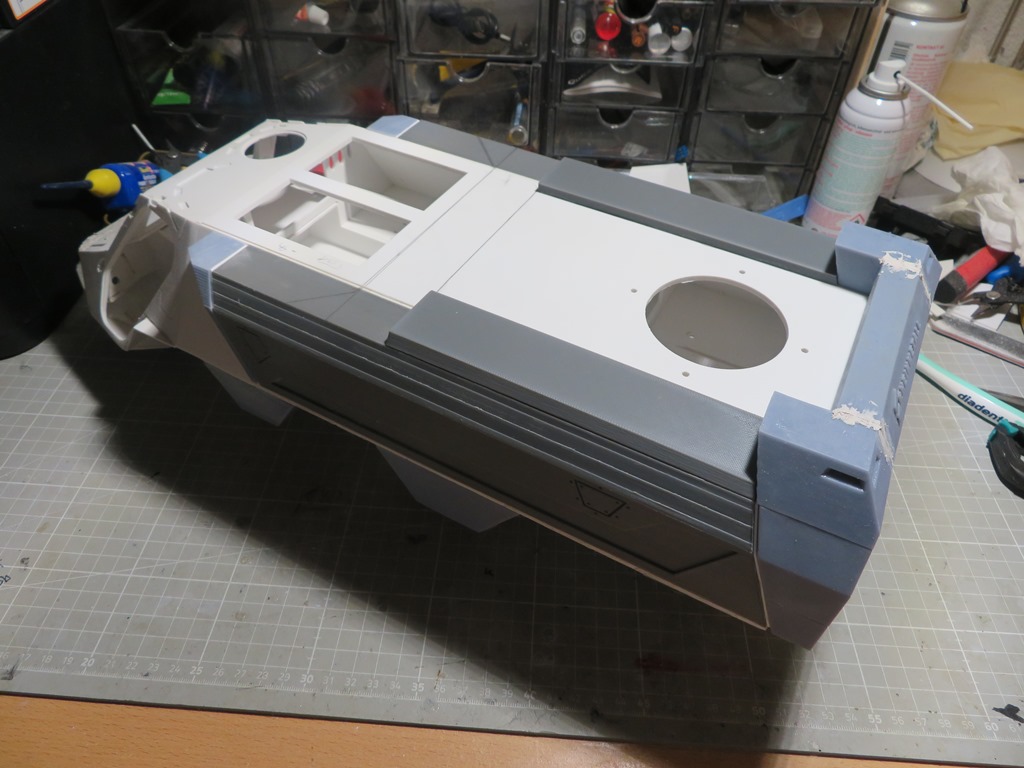

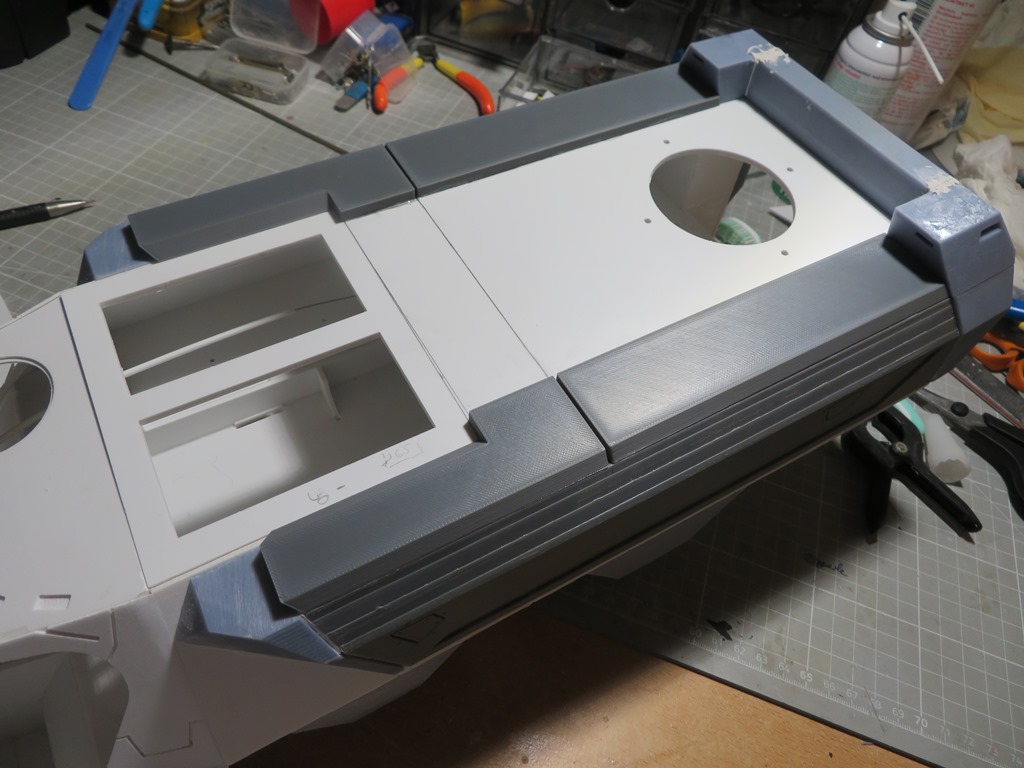

Andere Ansicht, mal so wie es mal drauf geschoben wird.

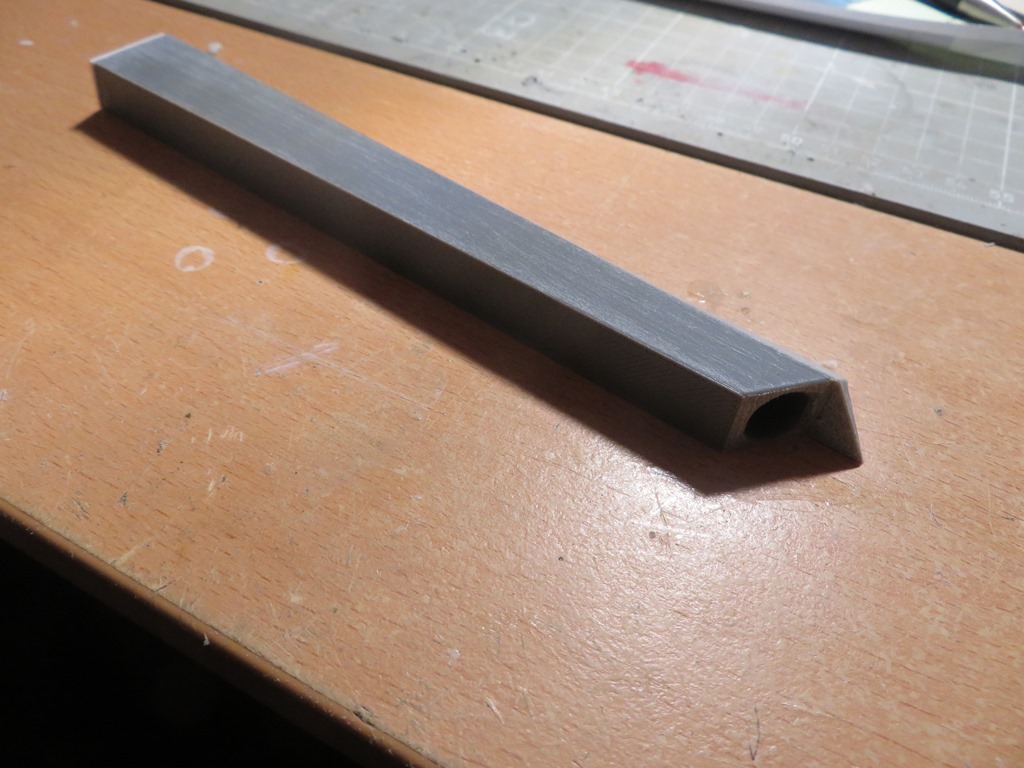

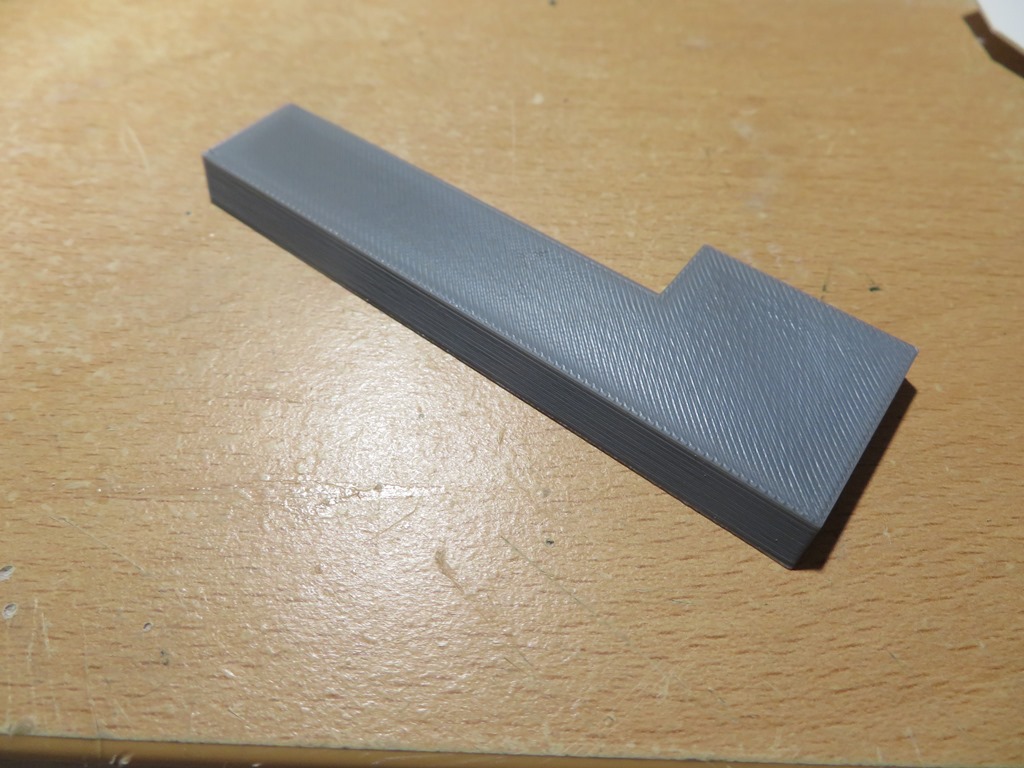

Ein neues Bauteil ist aus dem Drucker gefallen.
Dann auf das 2. Bauteil warten und Probehalber mal testen.
Dann noch mit beiden Schattenfugen versehen und man kann das so lassen.
Dann ging es an den Entwurf des nächten Bauteile vom Oberdeck.
Vorne am Auslauf kann man die Ausbuchtung erkennen für den Lautsprecher, oder für das Megaphon.
--
Gruß Gerhard
|
|
| 3 |
|
|
04.07.2026, 11:06 Uhr
Zebolon
|
Die Druckteile sind sehr sauber gefertigt. Was für eine Drucker kommt da zum Einsatz?
Schöne Grüße
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
04.07.2026, 12:34 Uhr
EICHE
|
Hallo Peter,
ich habe mir hier zum Jahreswechsel einen neuen Anycubic Kobra S1 angeschafft, weil der alte einfach zuviel zicken machte und nicht stabil lief.
--
Gruß Gerhard
|
|
| |
|
|
05.07.2026, 10:15 Uhr
EICHE
|
Hallo Perter,
in der Werkstatt vom Keller ist dann noch der Resin Drucker, ebenfalls von dem gleichen Hersteller inkl. Waschmaschine und Beleuchtung zum schnelleren aushärten der Teile.

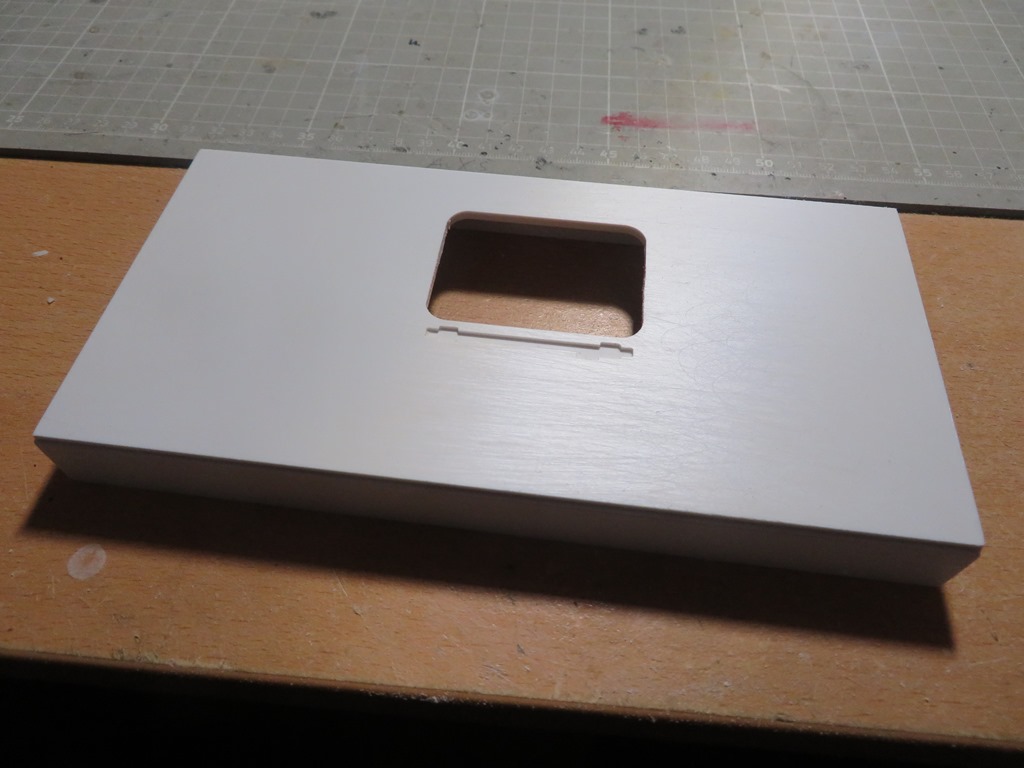

Nun, in der Zwischenzeit habe ich angefangen den oderen Deckel herzustellen, welcher ebenfalls abnehmbar ist, wegen der Zugänglichkeit.
Auf dem Fahrzeugdach befindet sich nur noch eine Luke.

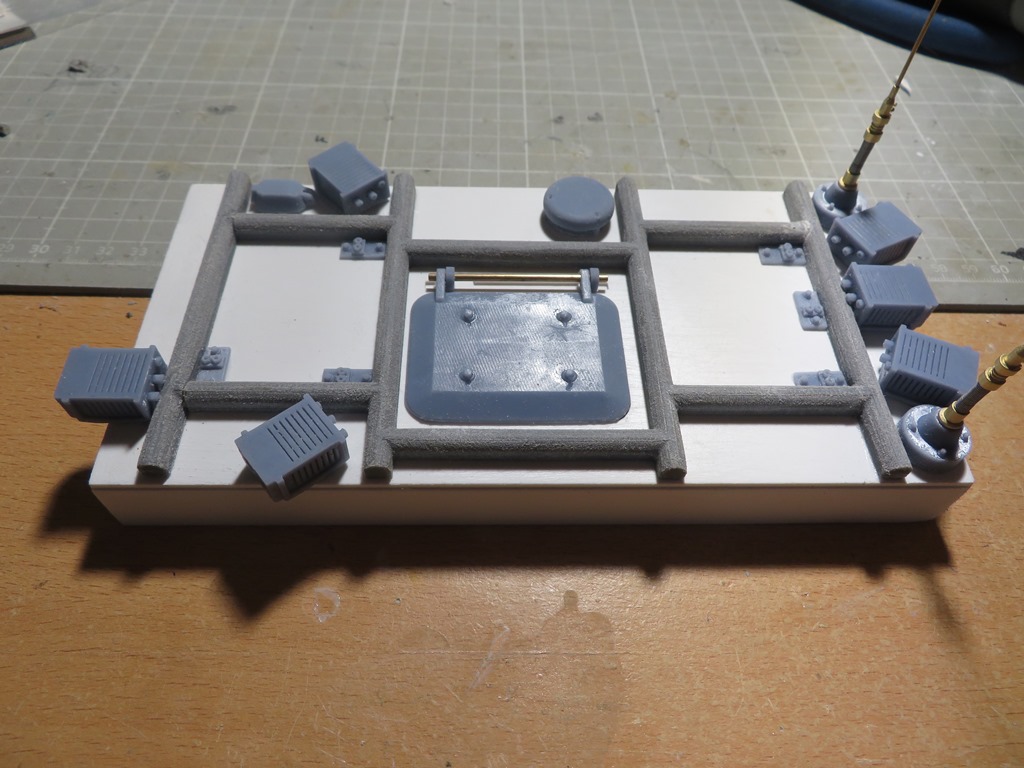

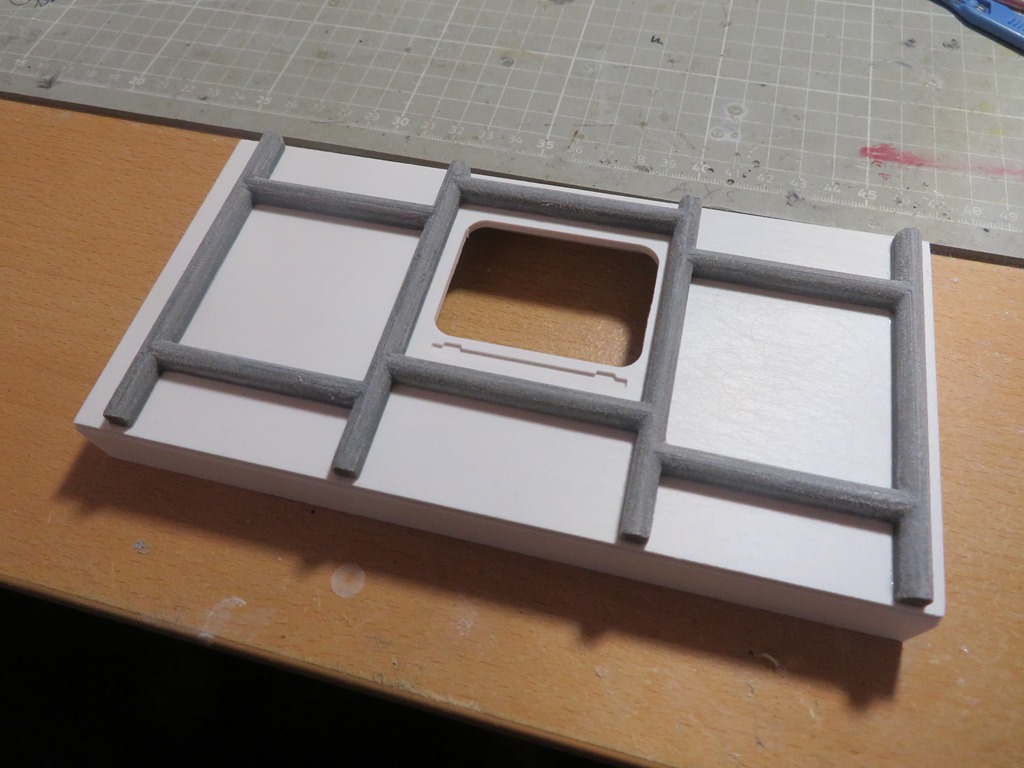

Im Anschluss wurde das Gerippe gezeichnet und gedruckt.
Keine Ahnung wer sich das Design dazu ausdachte.
Danach folgten Zeichnungstechnisch ein paar kleine, aber feine Details wie hochgelegter Auspuff Ausgang, die neuen Kamerasystem mit Anschlüssen usw.
Hiervon habe ich aber nicht jedes Einzelteil in einem Bild festgehalten bei der Herstellung , weil ich im Modellbau Fieber oder Flow fest steckte und voran kommen wollte
So sieht das dann mal in der direkten Draufsicht aus.
--
Gruß Gerhard
|
|
| 4 |
|
|
05.07.2026, 10:44 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Gerhard,
der wird richtig schön
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
05.07.2026, 16:53 Uhr
EICHE
|
Hallo Michael,
Danke Dir

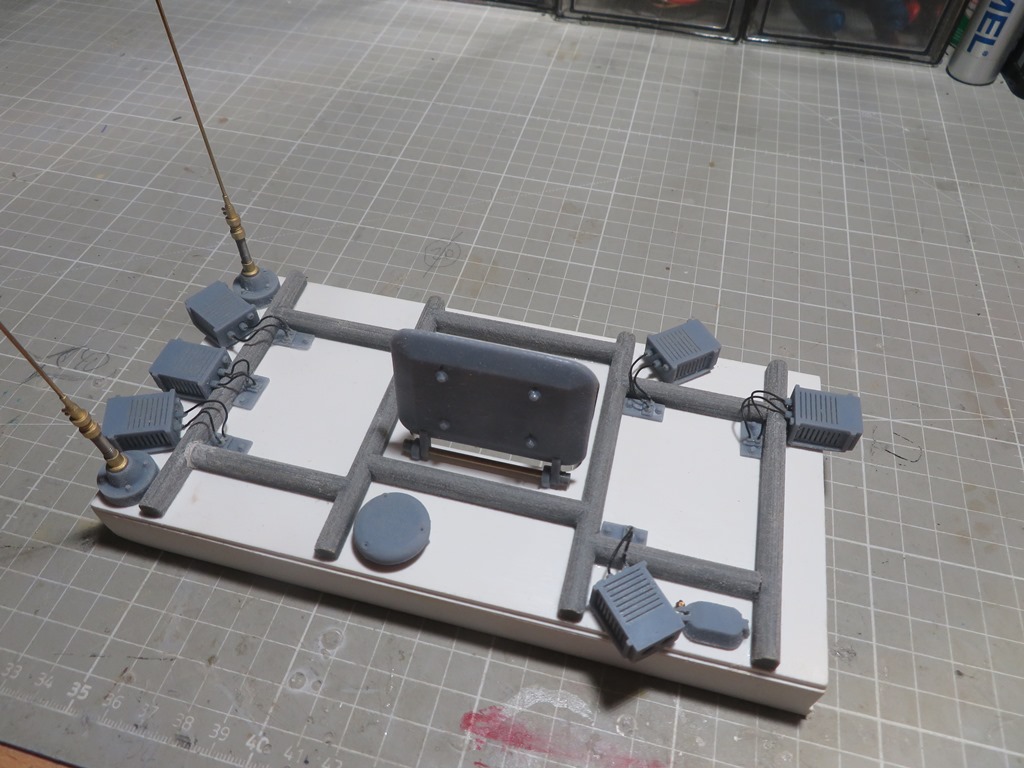

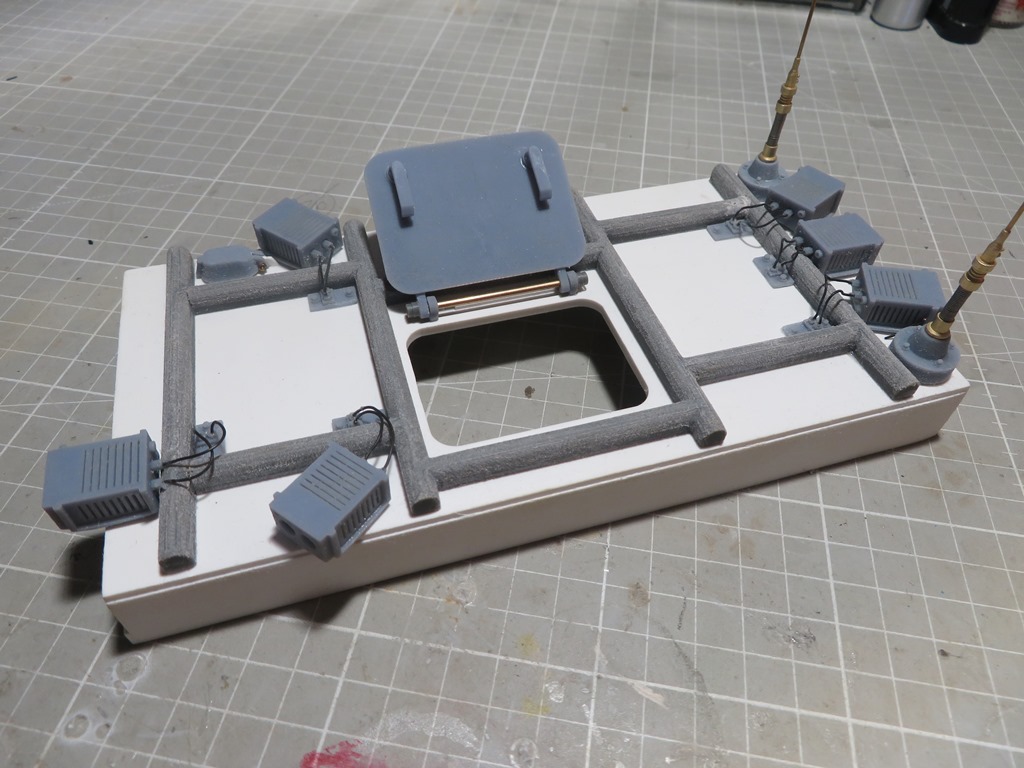

Das hintere Oberdeck sieht dann mit den verkabelten Kameras so aus.
Ich habe extra für die Kamera Optik Module transparente rote und blaue Folie bestellt, welche dann mit einer Gürtelzage im passenden Durchmesser ausgestanzt werden und nach dem Lackierabschnitt eingeklebt wird, damit es so realitätsnah wie möglich erscheint.
Ansichtswechsel:
--
Gruß Gerhard
|
|
| 2 |
|
|
06.07.2026, 17:36 Uhr
EICHE
|
Hallo und einen schönen Feierabend zusammen,

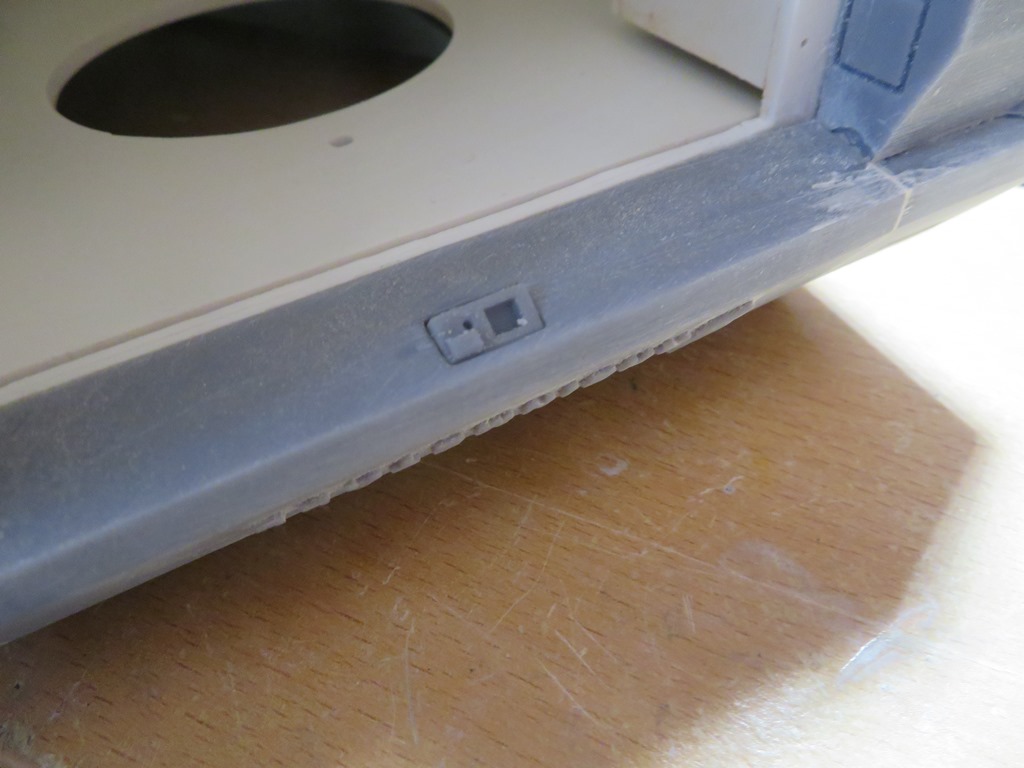

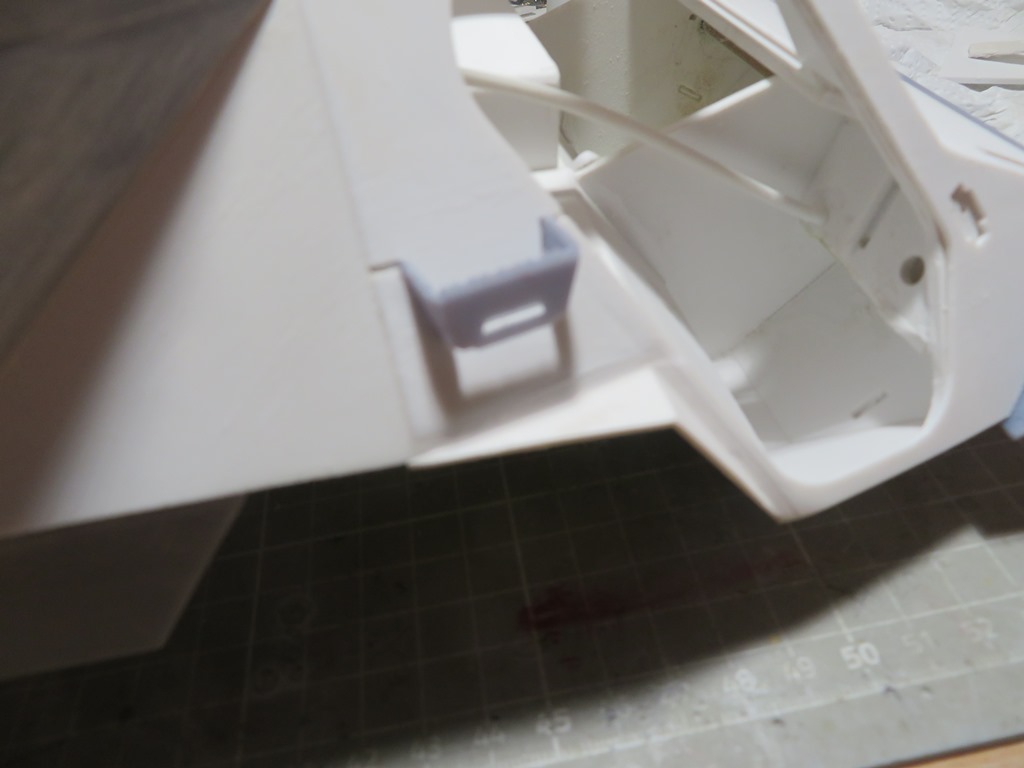

hier mal ein Mini Udate in Form vom Aufstiegsbügel und Rückfahrkamera, welche unter dem Heck Querträger verbaut ist.
Bisschen unscharf, Wackel, Wackelkontakt
Zu dem Stevenrohr im Hintergrund, für das Schwallbrett werde ich extra noch was dazu sagen, da Kunststoff die Falsche Materialwahl ist zum ansteuern über ein Servo, weil es sich in alle Richtungen windet wie eine Schlange.
Die Kamera:

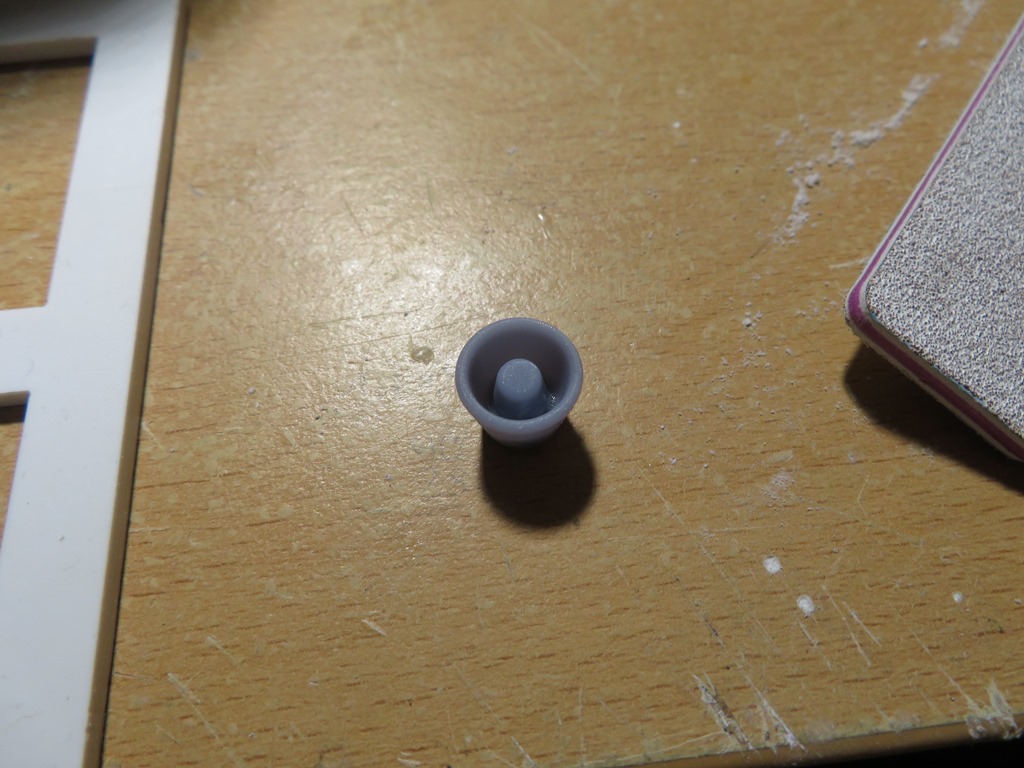

Und dann war da noch der Lautsprecher oder das Megaphon.
--
Gruß Gerhard
|
|
| 2 |
|
|
