Thema:  Fuchs 2 Evolution mit Hochdach im Maßstab 1:16 als High-Roof Ambulance |
[ - Antworten - ] |
14.06.2026, 16:55 Uhr
  EICHE
|

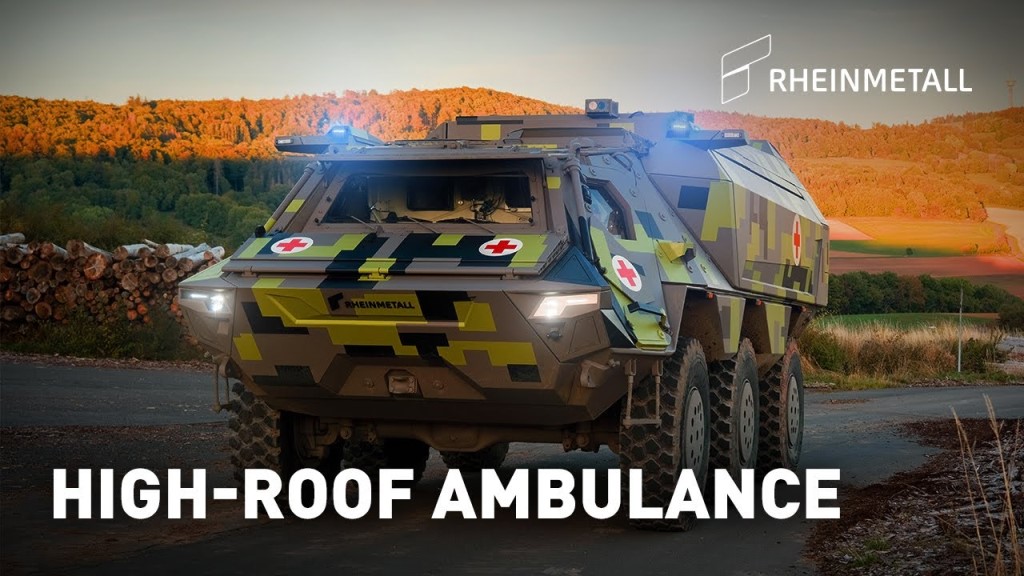

Hallo Modellbaufreunde,
ich wollte Euch hier mal mein neues Projekt vorstellen.
In der Regel baue ich ja lieber Serienfahrzeuge, weil es da genügend
Vorlagen, Bildmaterial und Publikationen gibt.
Aber diesmal ist alles anders.
Auch wenn ich mit dem Projekt nicht die Entscheidung zur Beschaffung
In der Truppe mit dem Fahrzeug beeinflussen kann, habe ich mich nun auf den Fuchs 2 Evolution
festgelegt, weil mir das Fahrzeug optisch sehr gut gefällt und mit den ganzen Ecken, Kanten
und neuen Kontur sehr anspruchsvoll werden wird
Basis für das Fahrzeug wird ein TPZ Frässatz aus dem Hause AFV sein,
welchen ich dann im Verlauf modifizieren und anpassen werde, sodass
es dem ersten Prototyp sehr nahe kommt und realistisch wirkt.
Dann mal in den nächsten Wochen viel Spaß beim Lesen und schmöckern.
Verweis auf Bilderquellen zum Fahrzeug:
Rheinmetall, Spartanat, Defence-Blog, Defensehere, Mtu-Solutions, Bundeswehr-Journal
--
Gruß Gerhard
|
|
  3 |
|
|
15.06.2026, 08:40 Uhr
OliverRauls
3D - Drucker
|
Hallo Gerhard, ich hab auch schon gezeichnet. Du wirst merken das insbesondere die Frontpartie nicht einfach ist. Und das es viel sich wiedersprechendes Bildmaterial gibt. Bin gespannt.
Oli
|
|
| |
|
|
15.06.2026, 15:31 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Gerhard ,
schön , wieder einen Baubericht von Dir genießen zu dürfen.
Ich freu mich darauf
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
15.06.2026, 19:08 Uhr
EICHE
|
Hallo Peter, Oli und Michael,
danke für die einleitenden Worte von Euch.
Ich denke das wird ein sehr ausfühlicher Baubericht, bis in den letzten Winkel;D
Parallel habe ich mir aus dem Netz zwei DVD dazu gegönnt mit dem ausgestellten Erlkönig.
Und das mit dem wiedersprechenden Bildmaterial kennen wir ja in der Entwicklungsphase und den Unterschiedlichen
Bauständen von Fahrzeugen.
Also dreht mir nicht gleich einen Strick daraus, wenn ich mich einen Stand XY festgelegt habe.
Nun, hier noch ein Originalbild zum Fahrzeug bevor die Kamera zum Einsatz kommt.
--

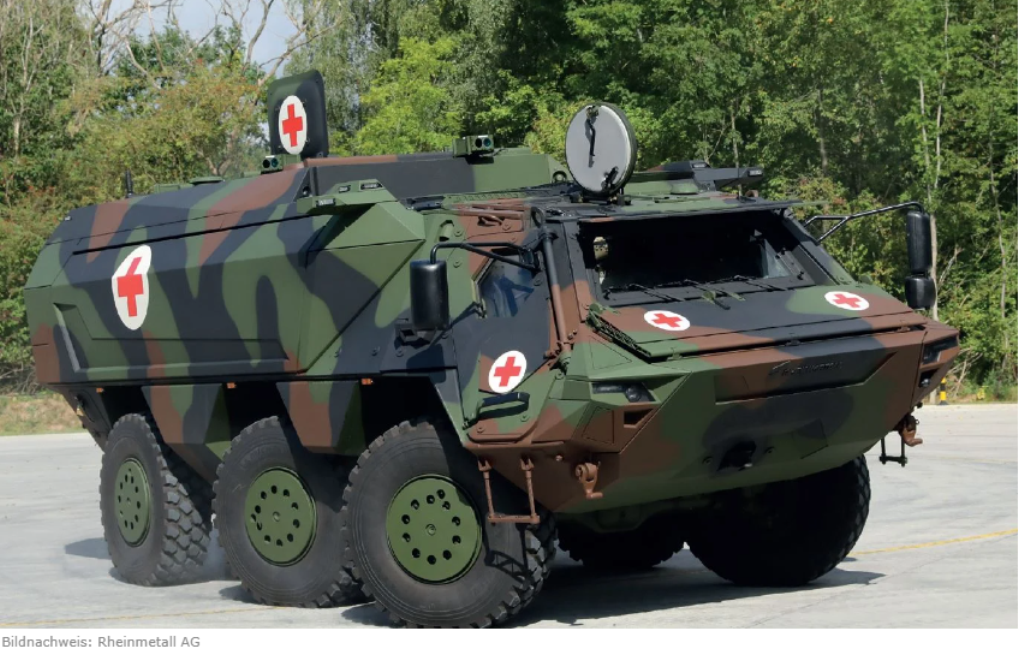

Gruß Gerhard
|
|
| 4 |
|
|
16.06.2026, 18:11 Uhr
EICHE
|
Hallo zusammen,
Nun mal die ersten Bilder vom Aufbau des Basisträger als Frässatz /Teilesatz.
Leider gibt es ja keine richtige Anleitung zum verkleben der Teile mit speziellen Hinweisen.
Also von daher muss man mehrmals hinsehen, bevor man die Teile mit dem Teufelskleber benetzt und positioniert.
Der Anstriebsschacht mit den unteren Rahmen war bereits verklebt, weil hierfür eine Spezielle Klebevorrichtung zum ausrichten
der Bauteile existiert.

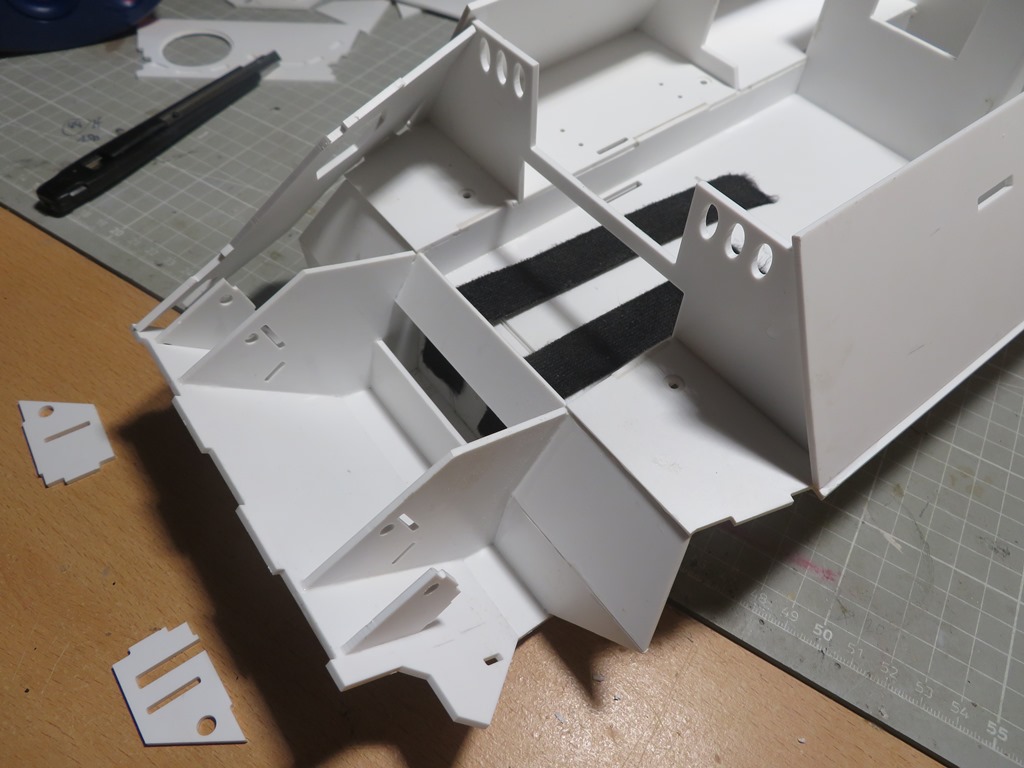

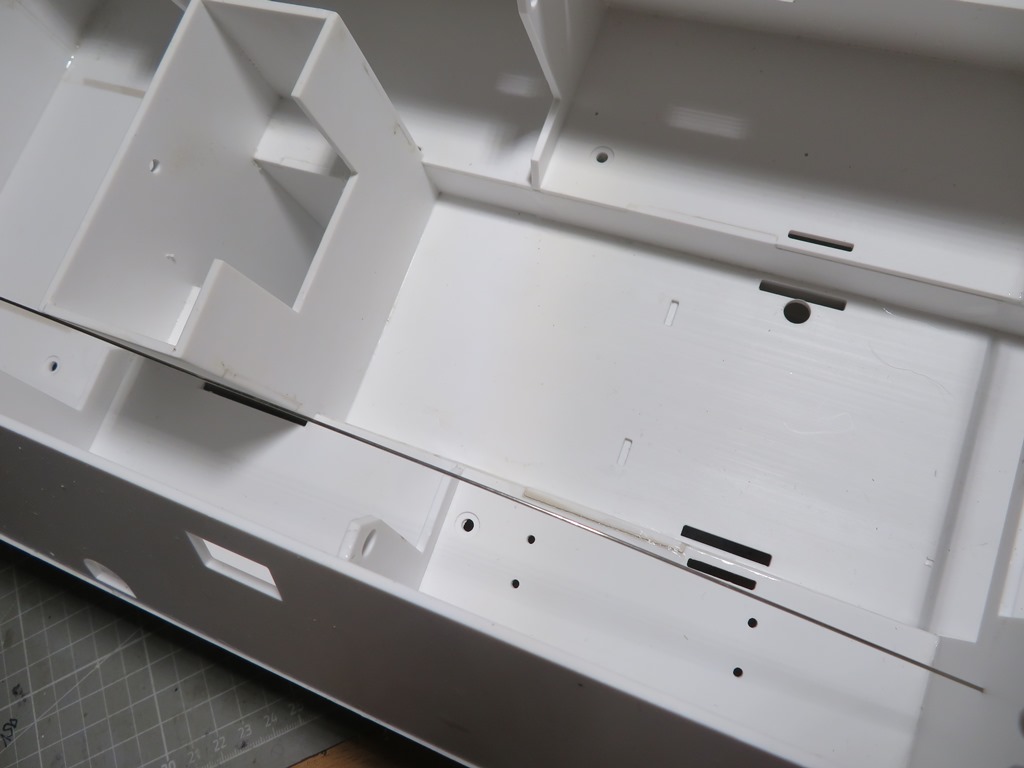

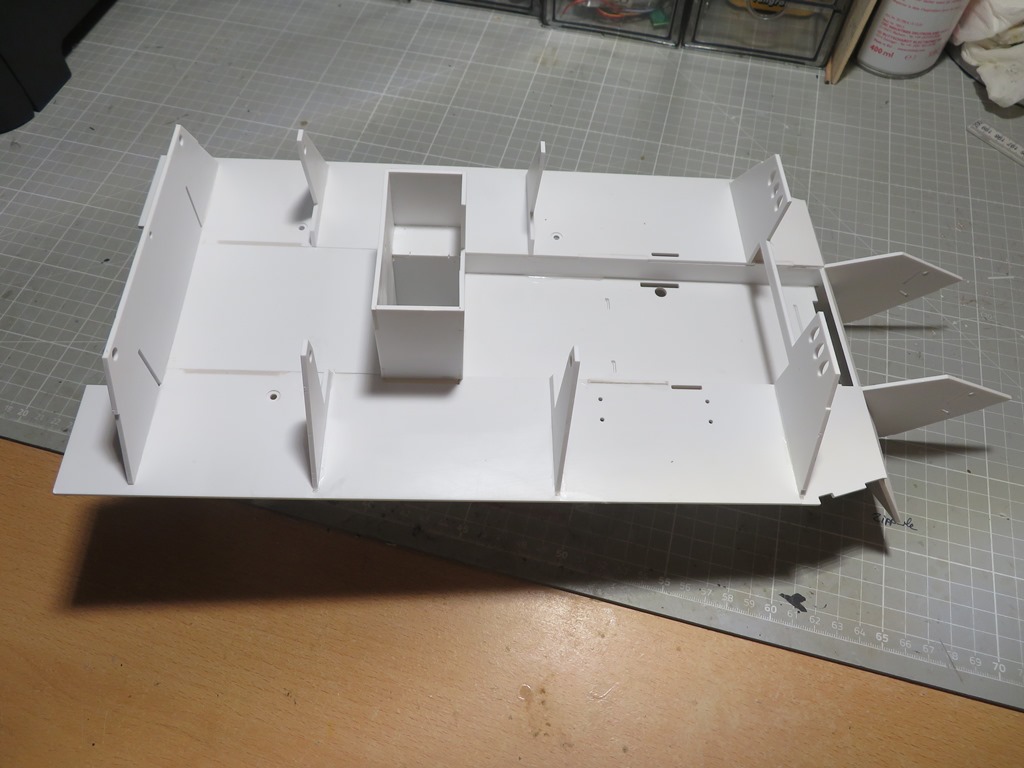

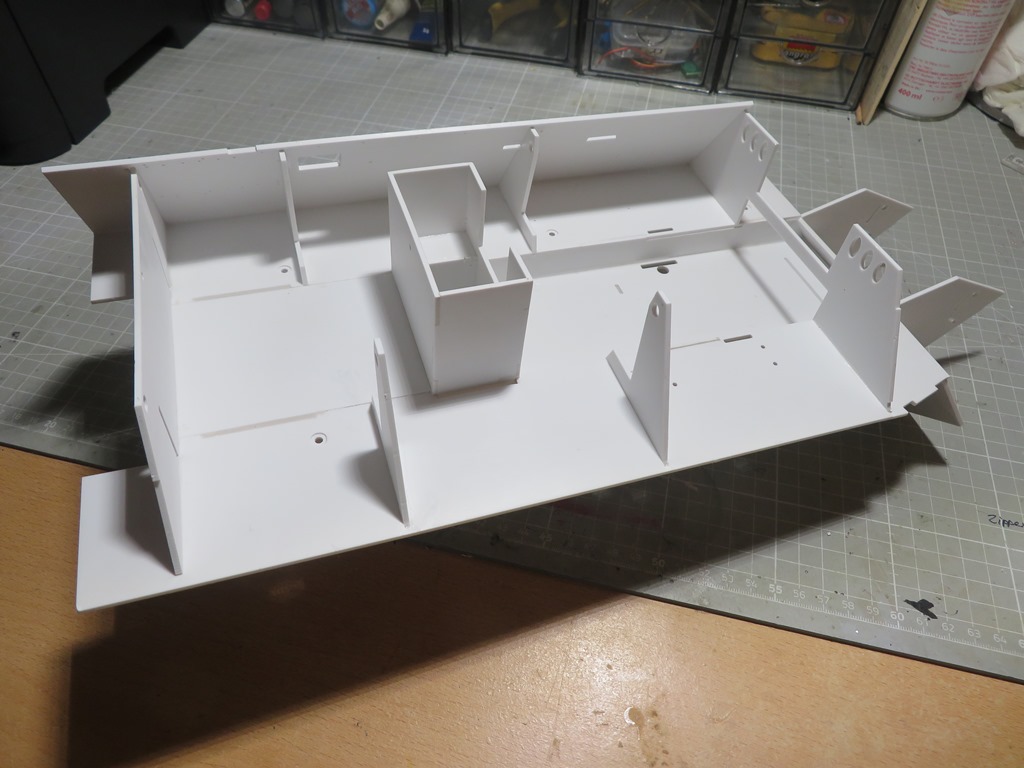

Positionierung der Spanten mit Kabel Durchführungen.

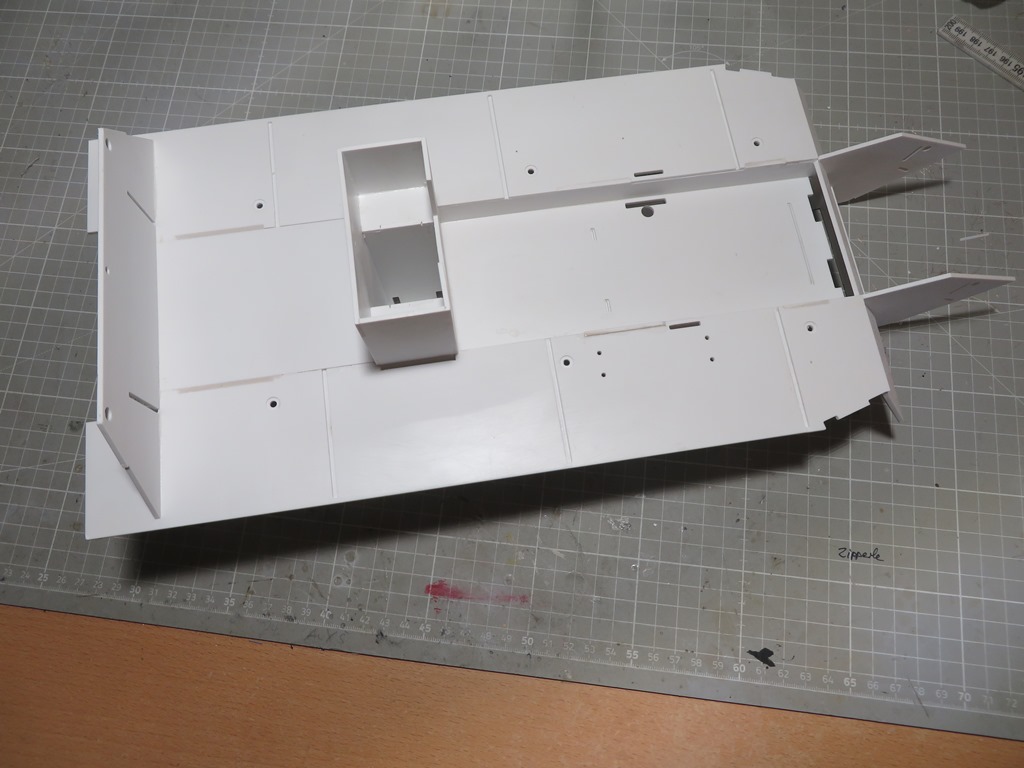

Erstes Seitenteil.

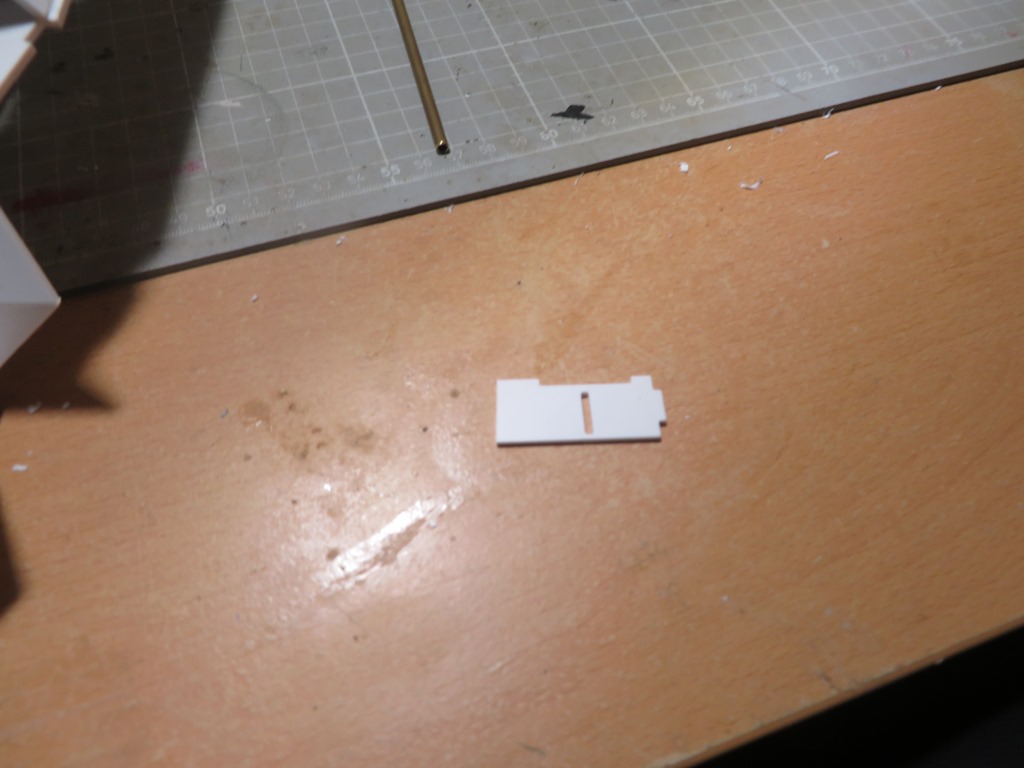

Nun wieder ein Bauteil putzen und schauen wohin damit.

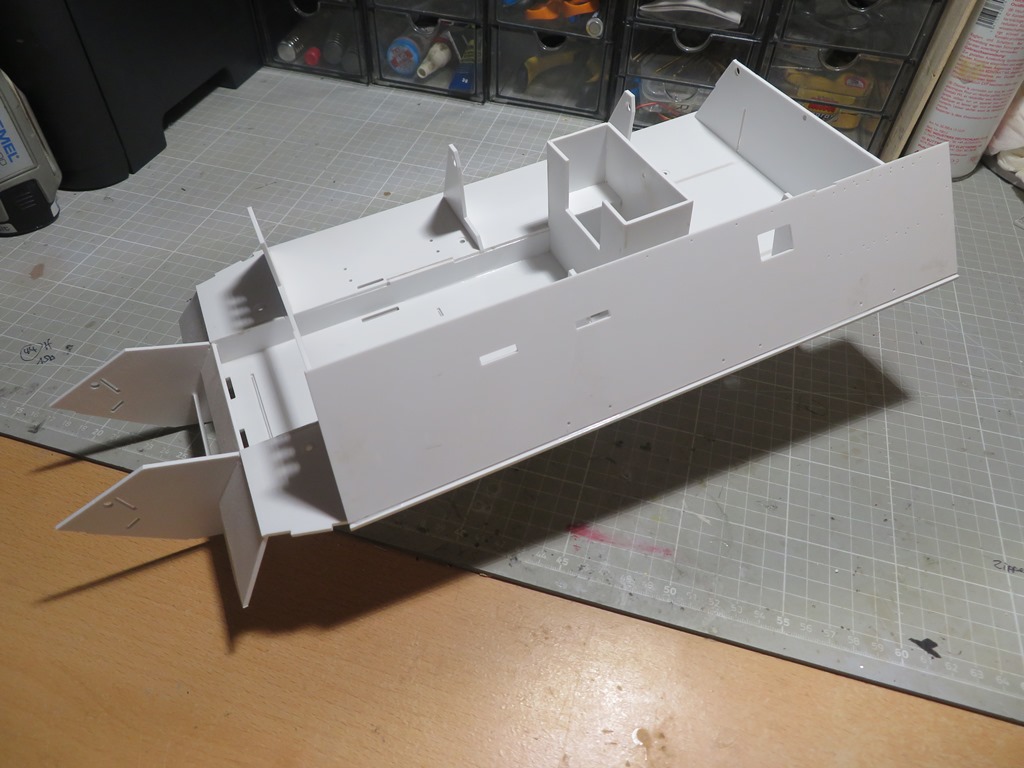

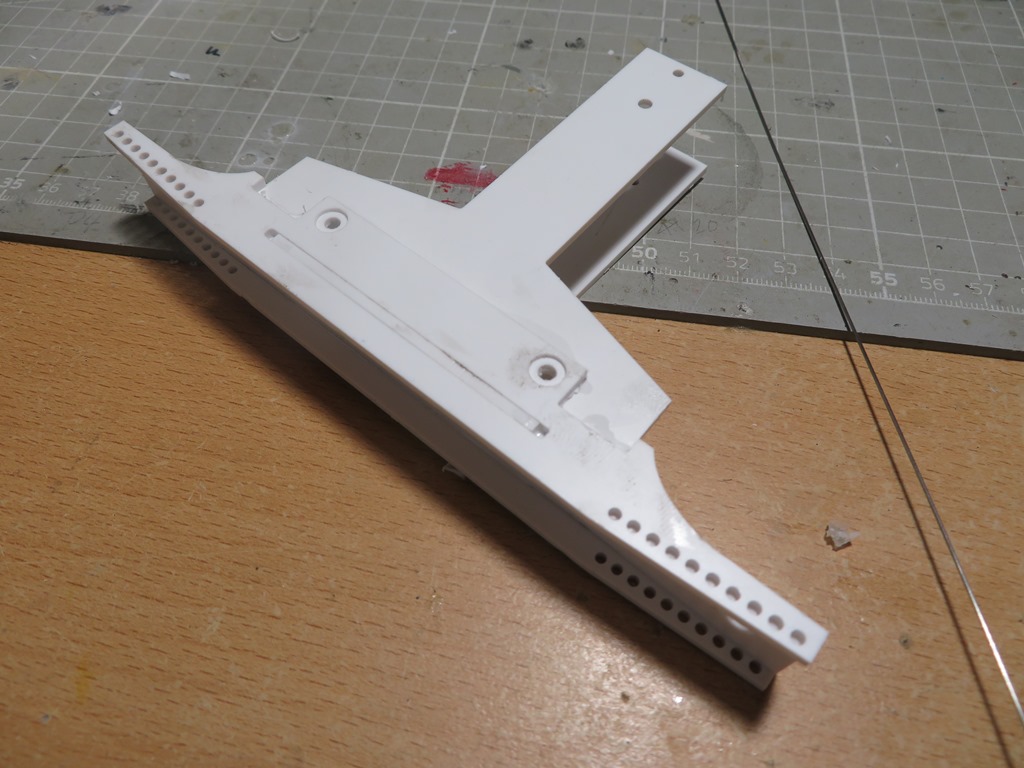

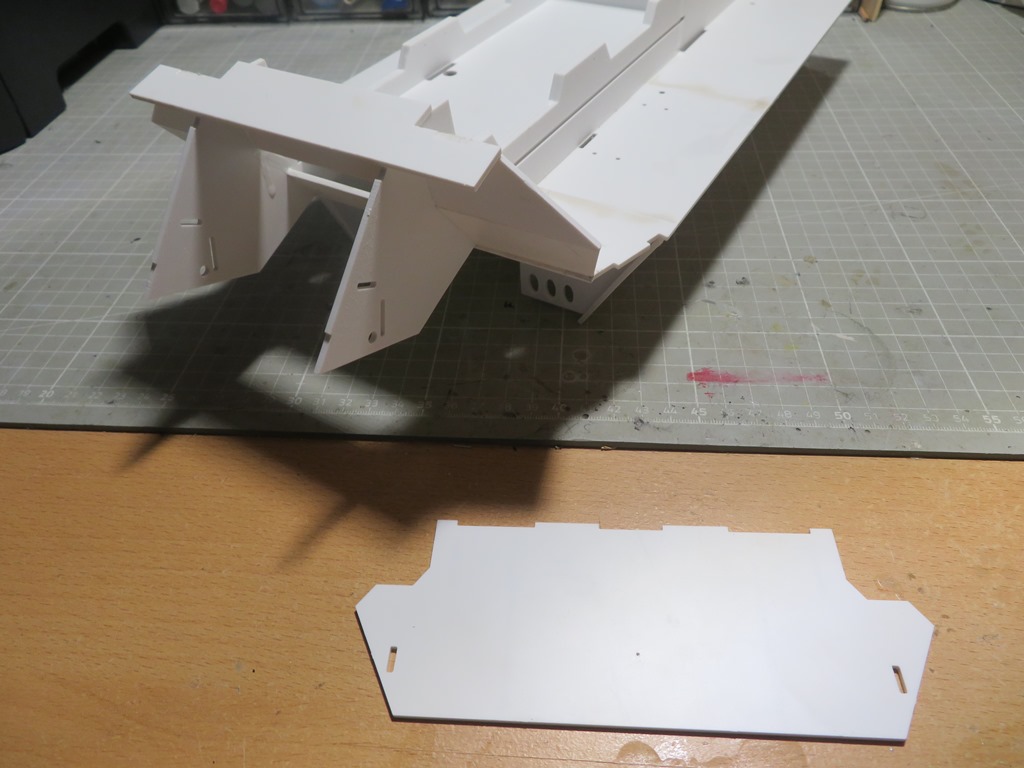

Bug Bereich vorne unten findet es einen passenden Platz.
Dann mal die Bugplatte dran kleben.
--
Gruß Gerhard
|
|
| 4 |
|
|
19.06.2026, 16:33 Uhr
EICHE
|
Hallo zusammen,
melde mich mal wieder mit einer Hand voll Bilder vom Aufbau.

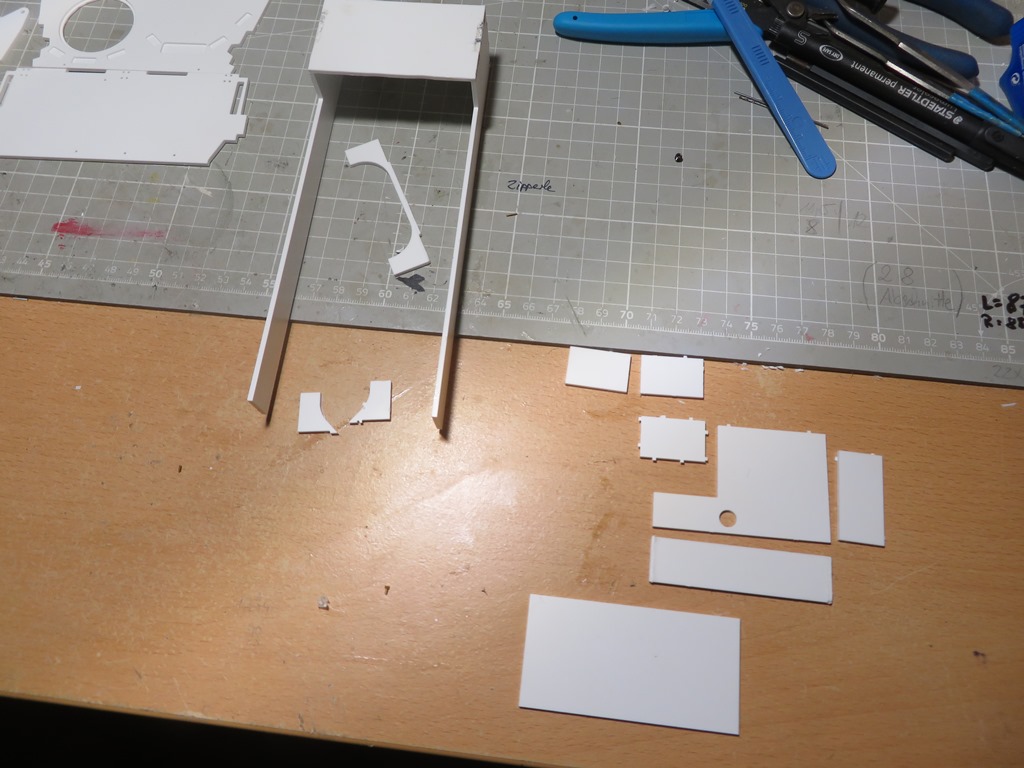

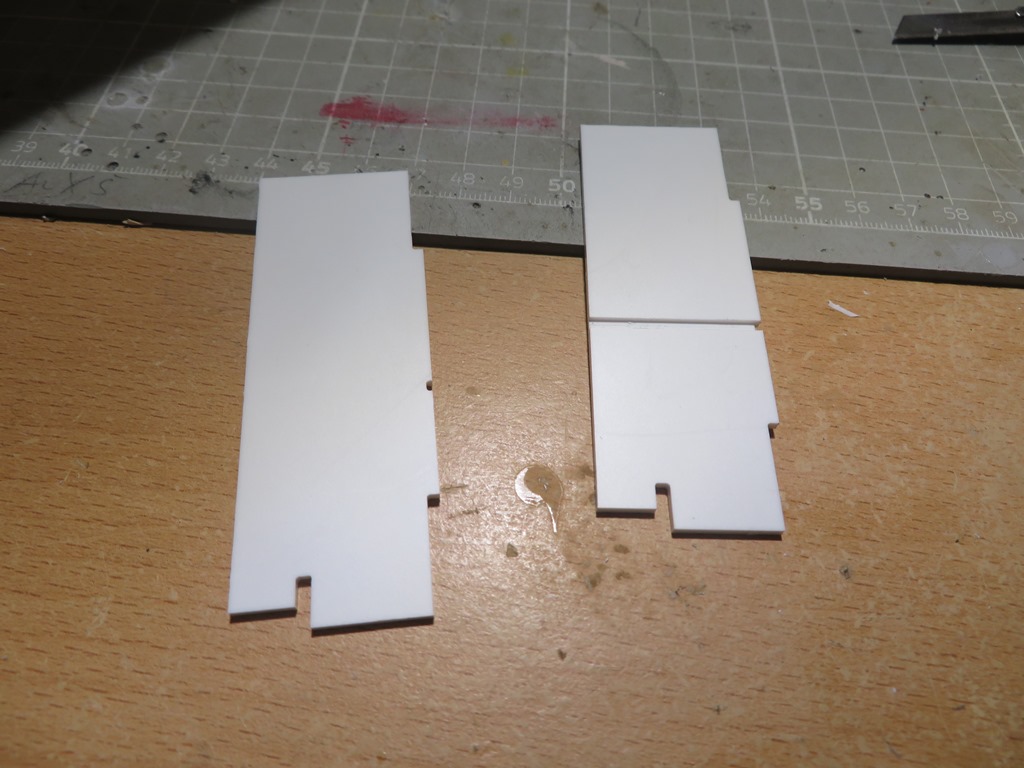

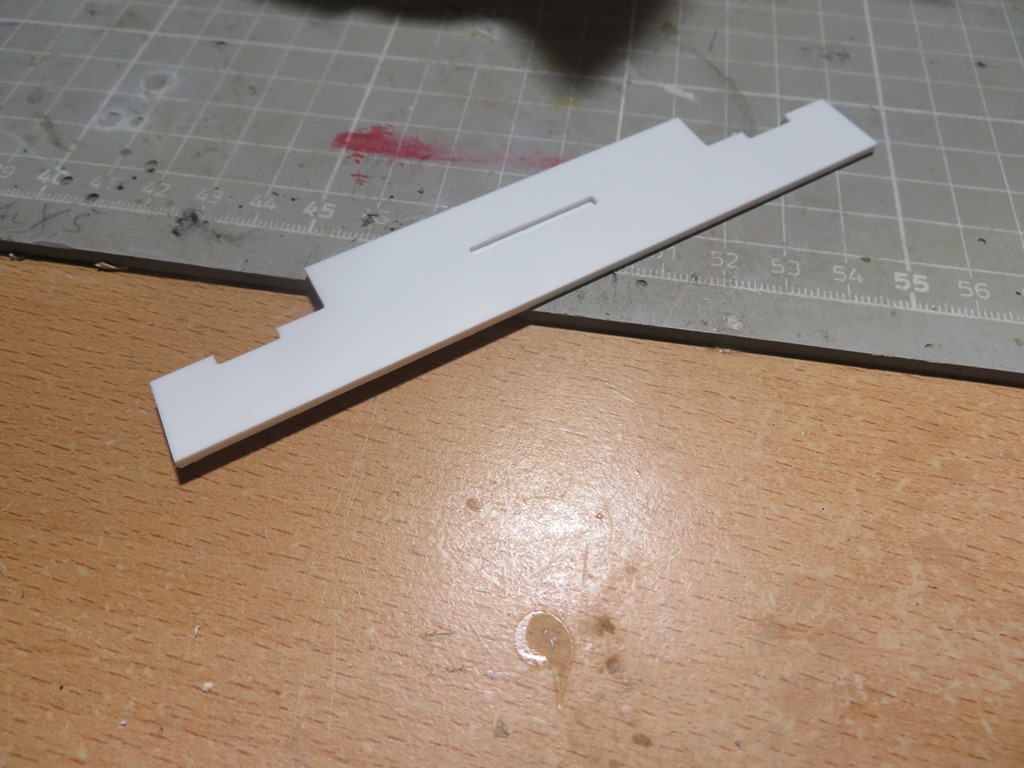

Weitere Teile sauber putzen und eine Passprobe durchführen.
Bauteile mit Kleber benetzen und fixieren.
Nun war die die Frage, Schwallbrett oder nicht.
Teile für den Einbau wurden vorbereitet und zugeordnet, aufgrund der fehlenden Bauanleitung.
1. Rückschlag,
es wurde das erste Fehlteil identifiziert, welches sich vermutlich im Handling aus der Fräsplatte löste.
Nach kurzer Zeit, traff dieses Spiegelteil ein und es konnte vorne am Bug weiter gehen.

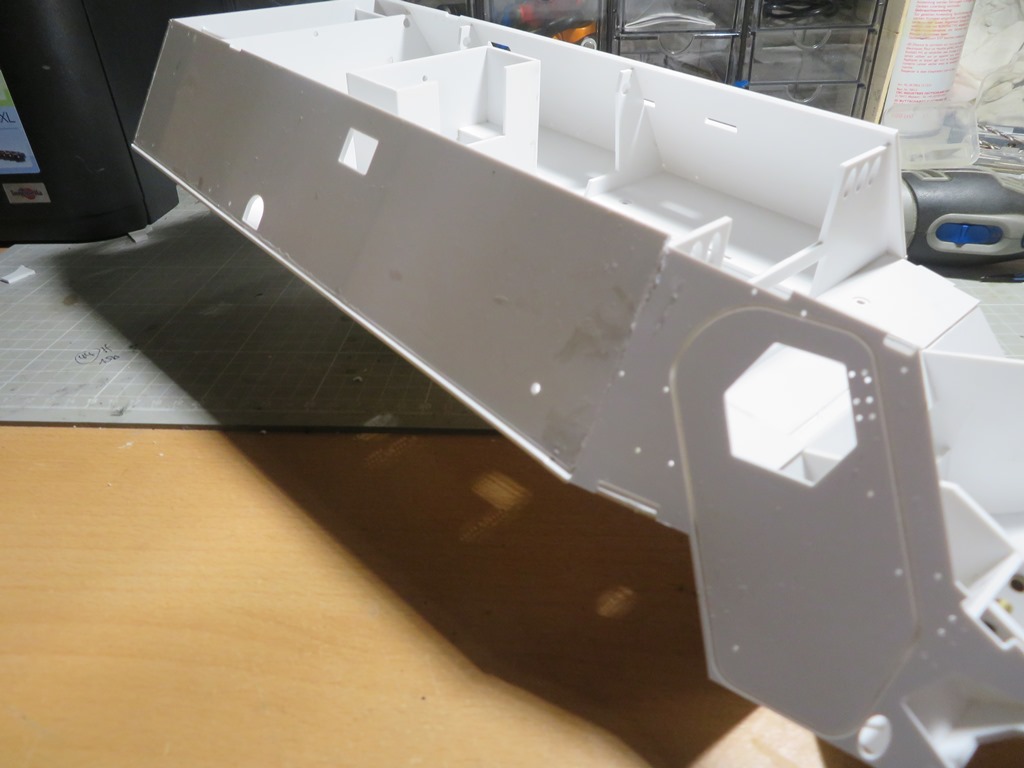

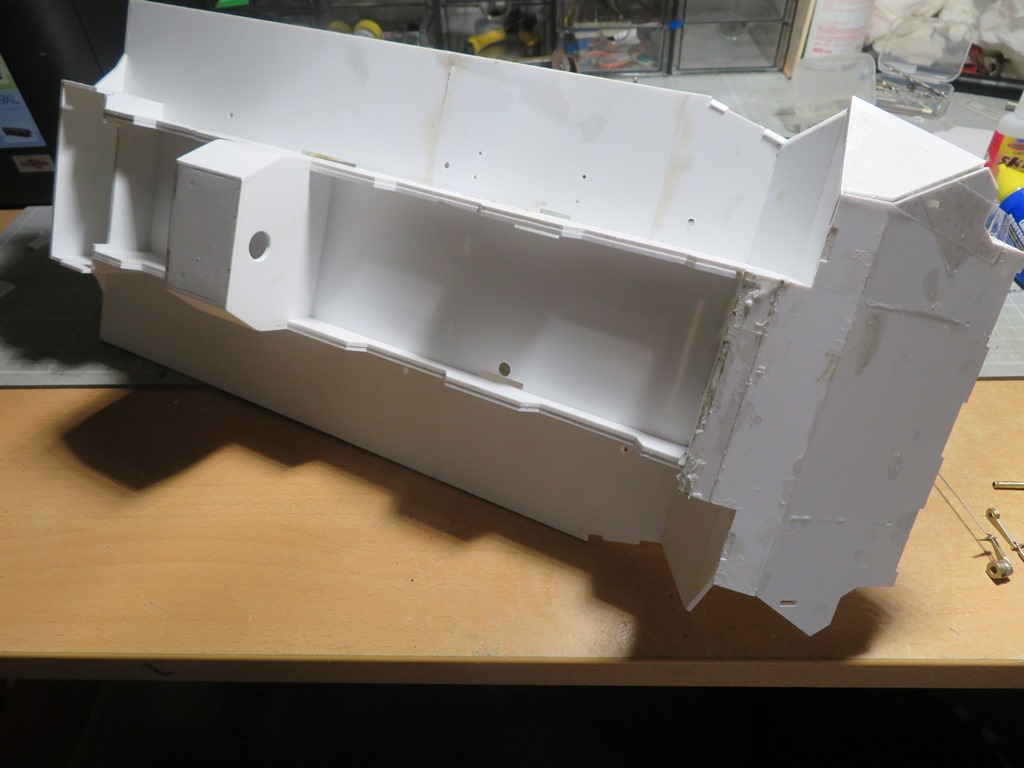

Nachdem man ja nicht mehr an die Objekte ran kann, habe ich mal in Fahrtrichtung rechts weiter gemacht die geputzen Teile zu verarbeiten.

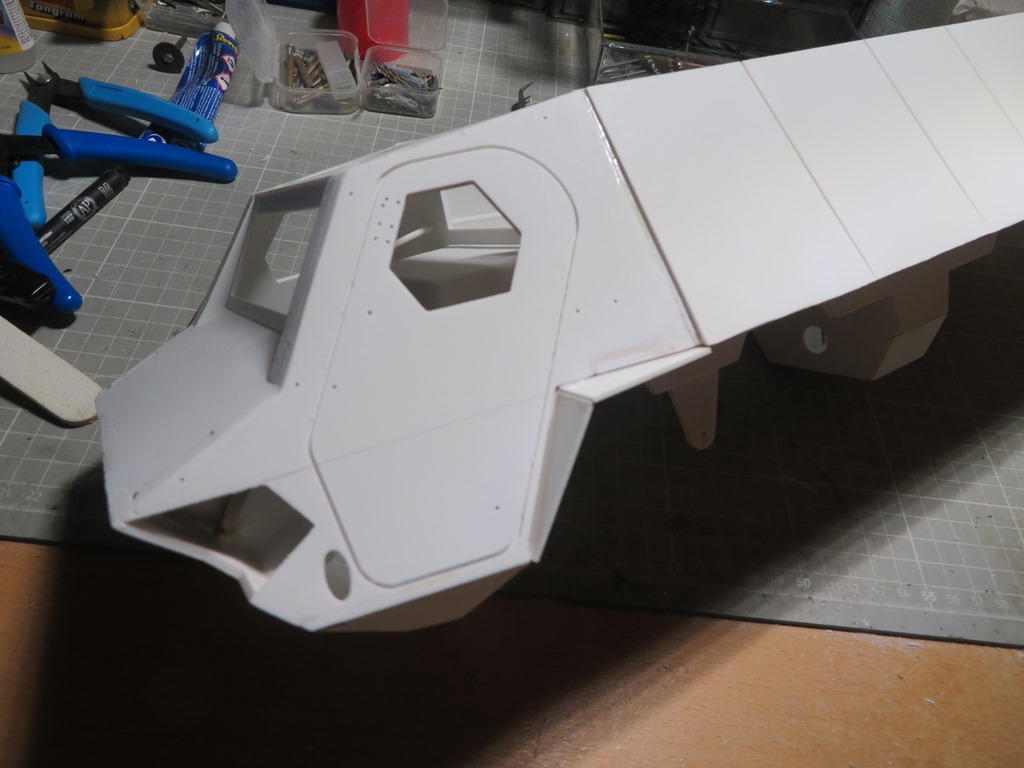

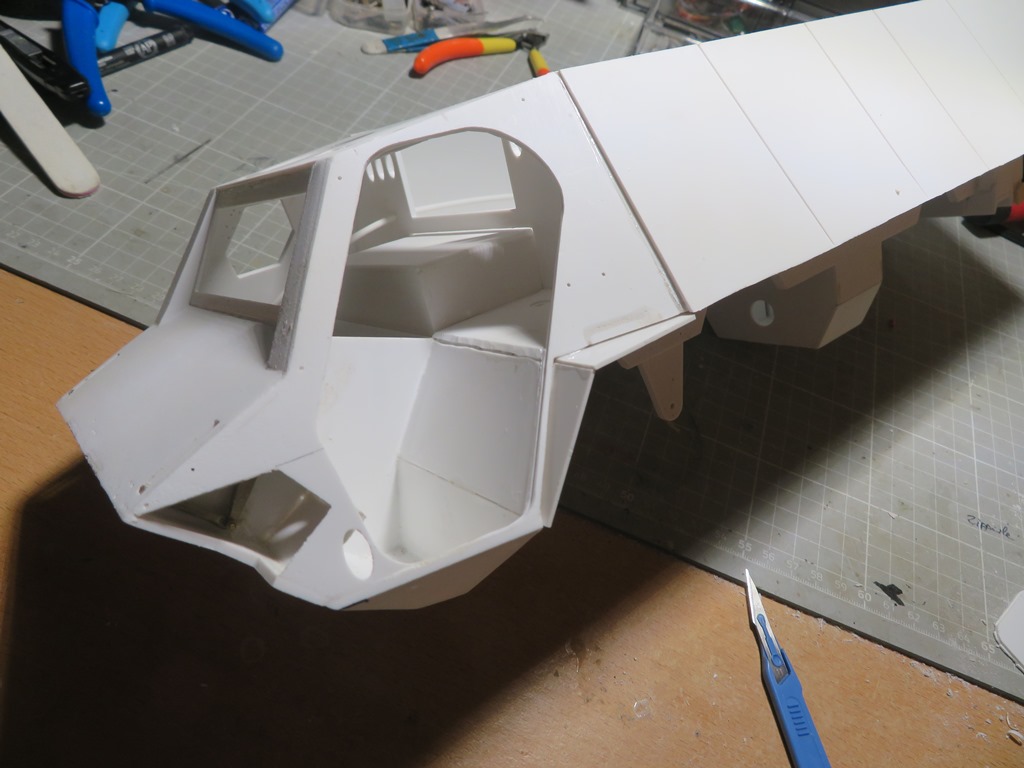

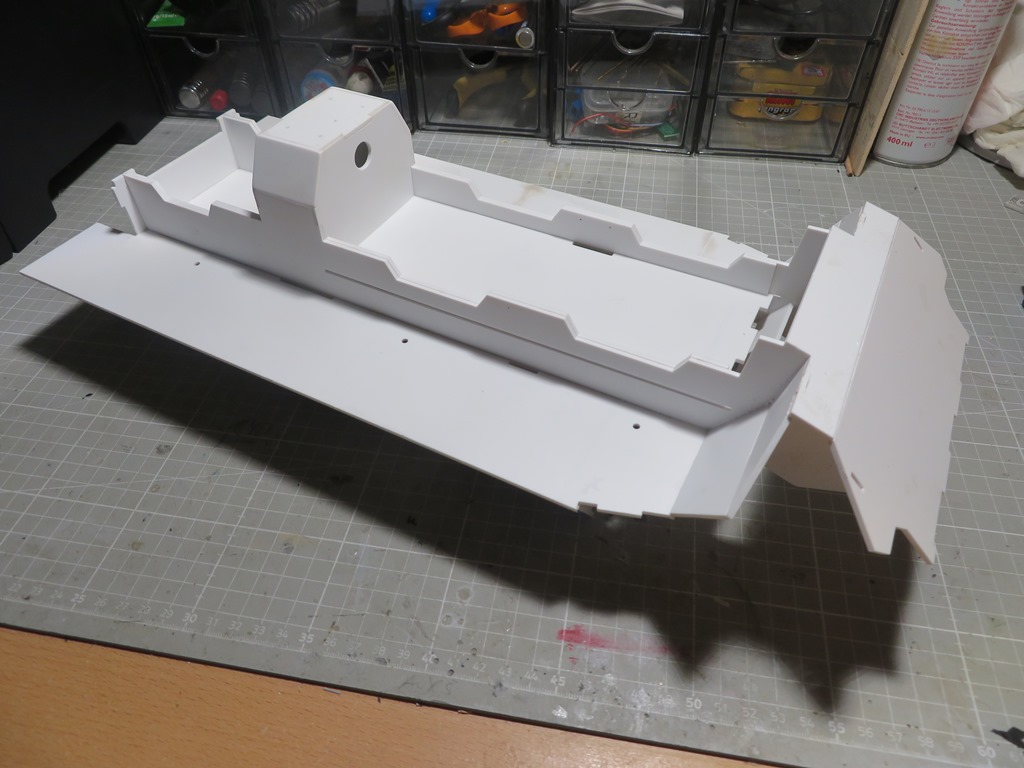

Langsam aber sicher schließt sich der Korpus und man kann Fortschritte erkennen.
Der hintere untere Heck Abschluss wurde mal zusammen gefügt, welcher aber so nicht bleiben wird aufgrund der Staukästen an dieser Stelle.

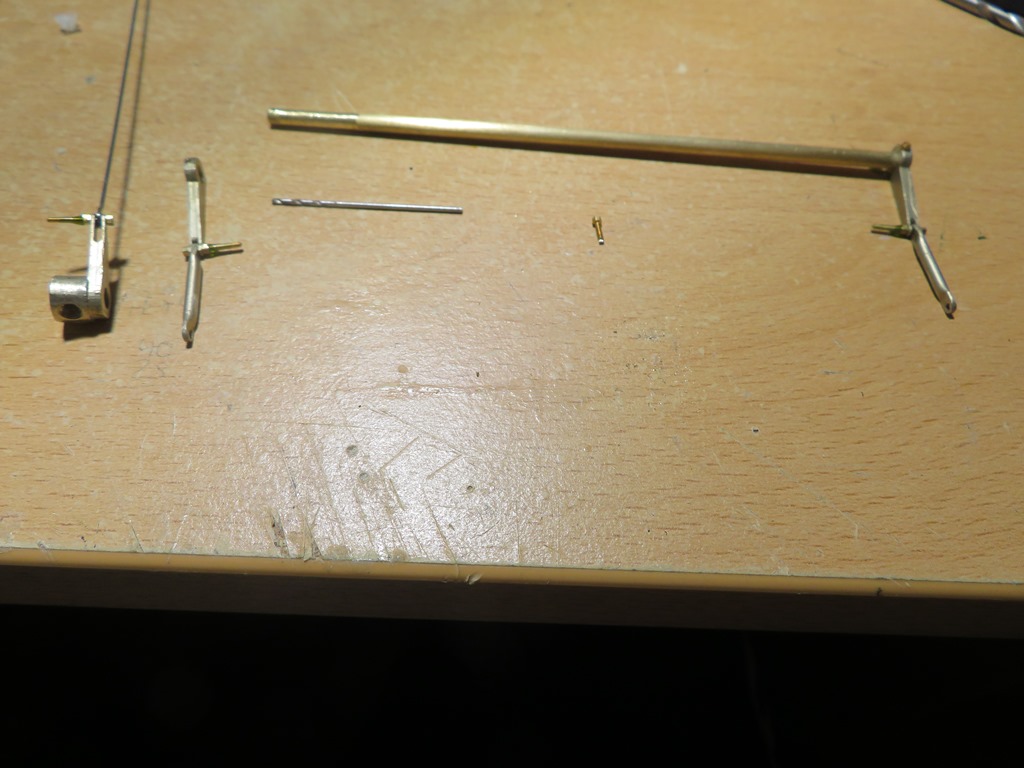

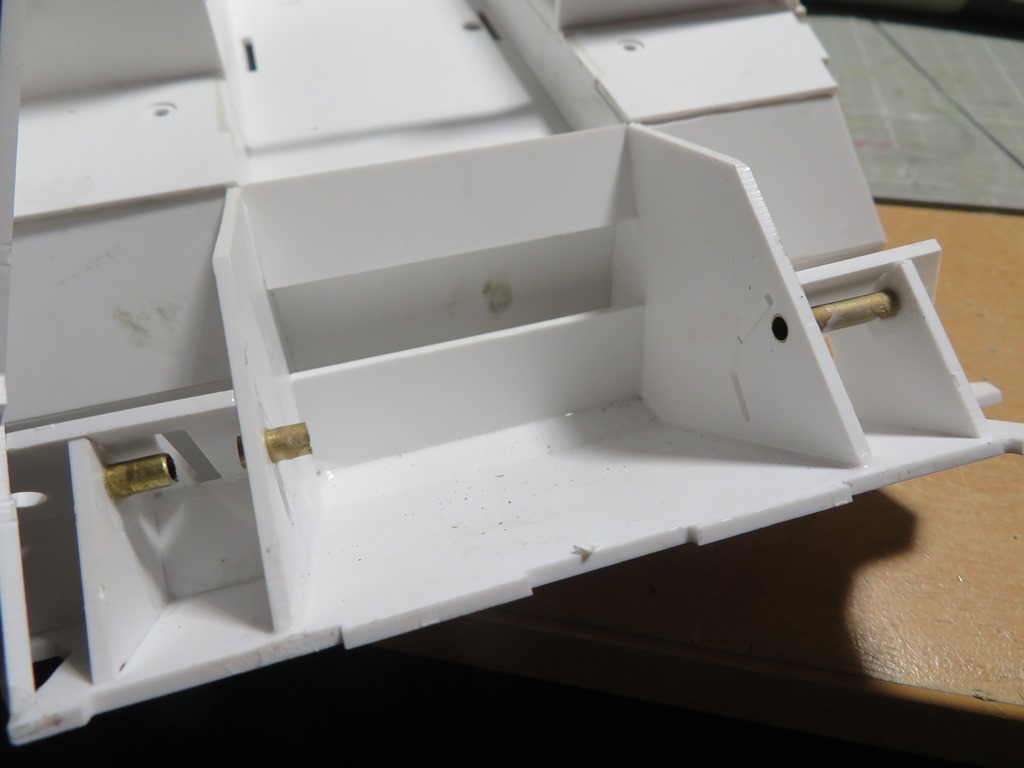

Parallel ging es an die Mechanik Teile vom Schwallbrett, um diese dann demnächst einbauen zu können.

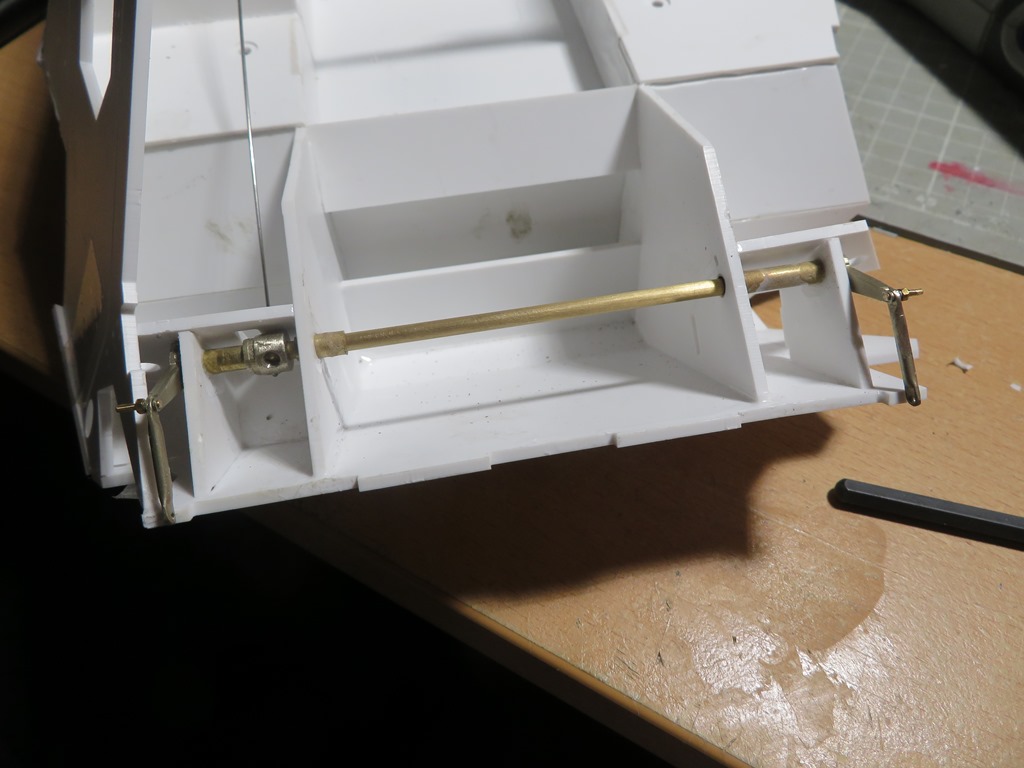

So, der Einbau von dem Anlenkungsmechanismus ist geschafft, bewegt sich auch leichtgängig.
Nun können die linken Fahrzeugteile aus der Fräsplatte gelöst und weiter bearbeitet werden..........................
--
Gruß Gerhard
|
|
| 2 |
|
|
19.06.2026, 17:26 Uhr
OliverRauls
3D - Drucker
|
Ist der Unterboden flach? Das müsste sehr zerklütftet sein was das Modell schwierig macht.
Oli
|
|
| 2 |
|
|
20.06.2026, 12:05 Uhr
EICHE
|
Hallo Oli,

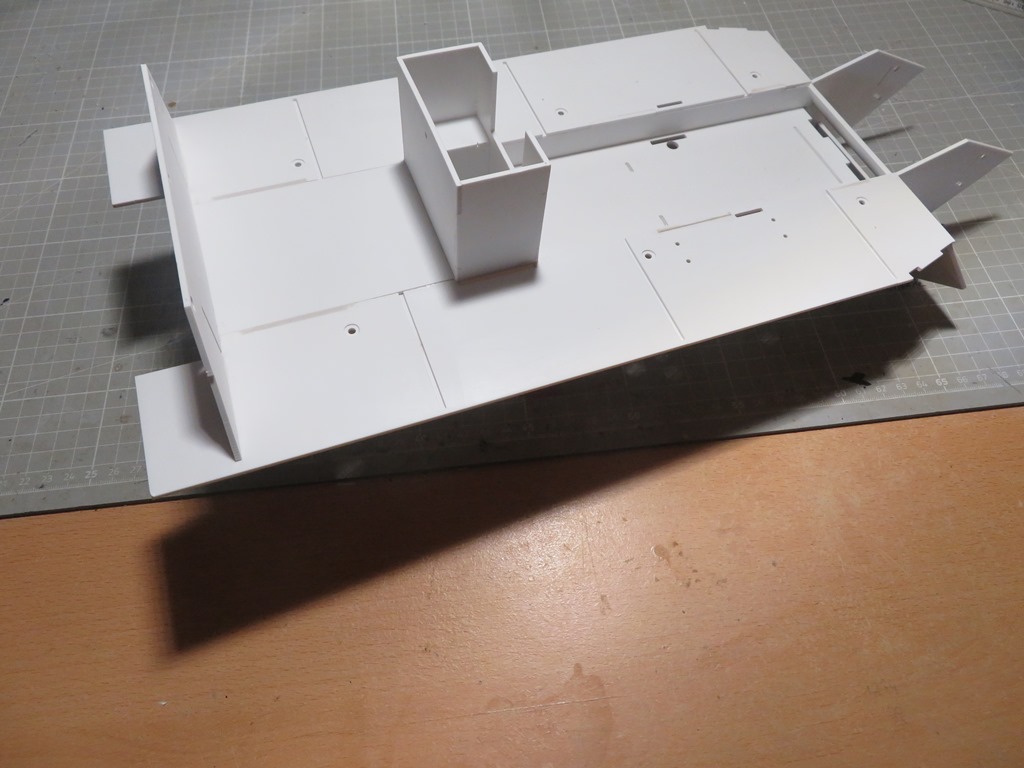

noch ist der Unterboden flach, denn die beiliegenden Teile vom Basis Frässatz passen ja nicht bei der Evolution Version.
Von daher habe ich diese gleich zur Seite gelegt.
Die neuen Kästen am Modell stehen senkrecht und gehen dann erst über in die Schräge, wie
Du oben am ersten Eröffungsbild gut erkennen kannst.
Von daher werden diese neu gezeichnet, am Getriebschacht angepasst und dann gedruckt.
Alles mit der Zeit, ist kann kein Rennbahn Bericht
--
Gruß Gerhard
|
|
| |
|
|
20.06.2026, 12:38 Uhr
OliverRauls
3D - Drucker
|
Wieder was gelernt. Stimmt.
Was für Achsen planst du?
Oli
|
|
| |
|
|
20.06.2026, 21:33 Uhr
Radfahrer
|
Hallo Gerhard.
Evolutionäres Projekt. Spannend. Viel Erfolg und Spaß damit!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
21.06.2026, 09:23 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Gerhard ,
das geht ja schon ganz gut vorwärts und sieht gut aus
Weiter so
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
21.06.2026, 10:08 Uhr
Fahri01
|
Hallo Gerhard,
ein interessantes Projekt.
Bei https://www.ludwigs-hobby-seite.de/TPZ%20Fuchs.html gibt es eine Anleitung.
Ich nehme an das dein Bausatz auch dort gefräst wurde, denn, soweit mir bekannt, arbeiten beide Firmen zusammen.
Meine Bausätze stammen auch dort her und der Herr Ludwig hat mich für die Gussteile an AFV verwiesen.
Gruß
Karsten
|
|
| |
|
|
21.06.2026, 11:44 Uhr
EICHE
|
Hallo zusammen,
@ Oli, ich werde auf ein Original Fahrwerk aus dem Hause AFV zugreifen, welcher Anfangs noch mit den Robbe Achsen gefertigt wurde.
@ Karsten, leider unterscheiden sich beide Hersteller in den Fräsdaten extrem und sind wirklich nicht zu vergleichen im Aufbau.
Nun, nachdem ich weitere Teile aus der Platte gelöst hatte, stand ich kurz vor dem Problem wo die Teile hingehören.
Es stellt sich ja immer wieder die Fragen, bleibt was übrig

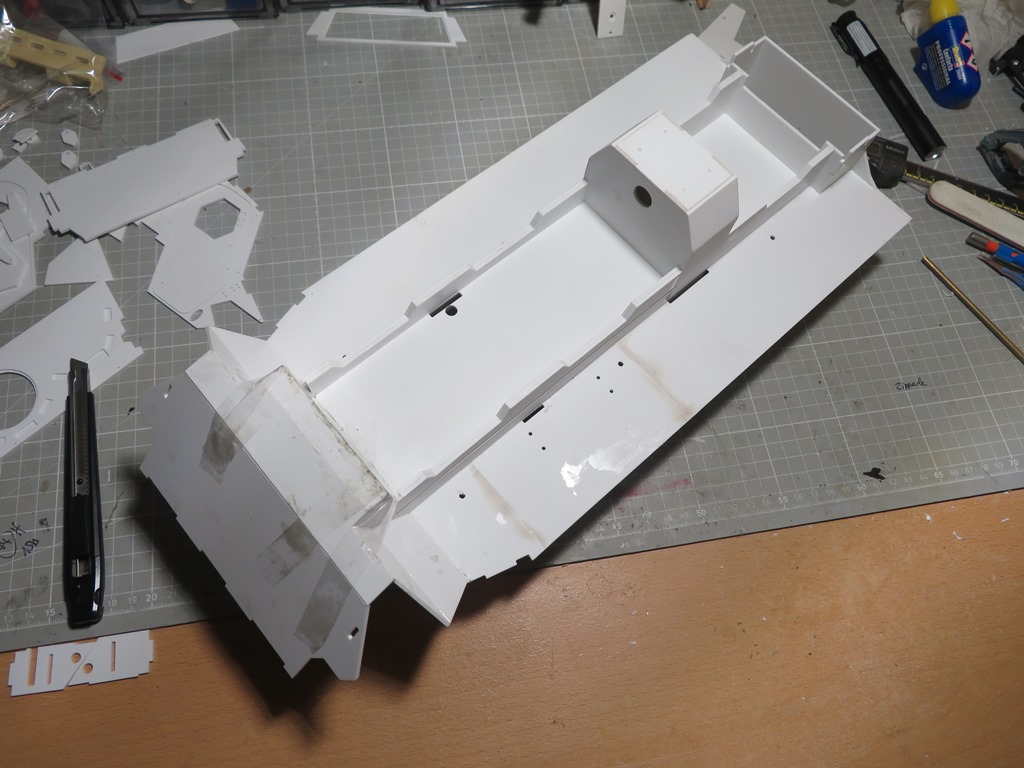

Das soll der Akku Schacht werden.....

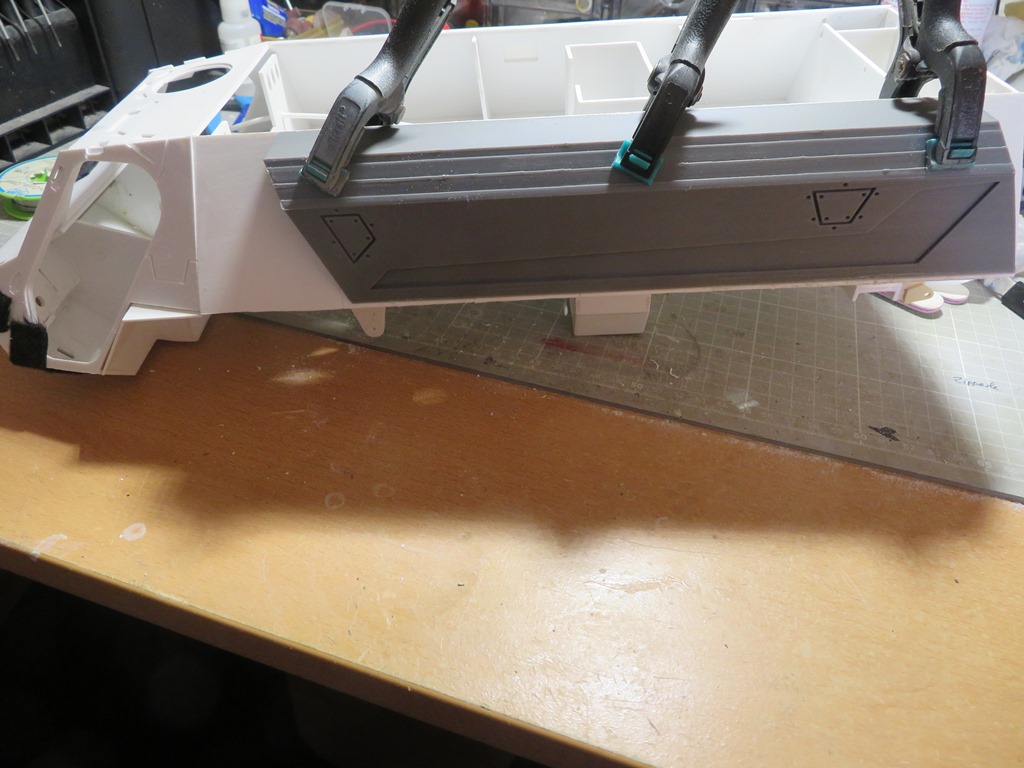

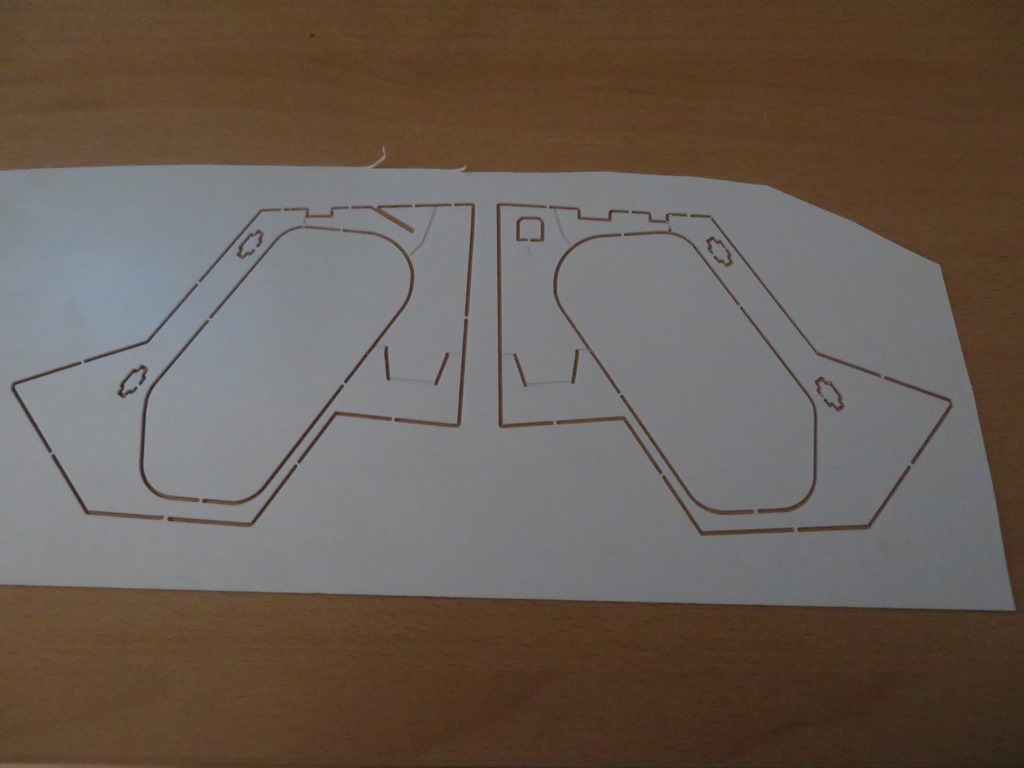

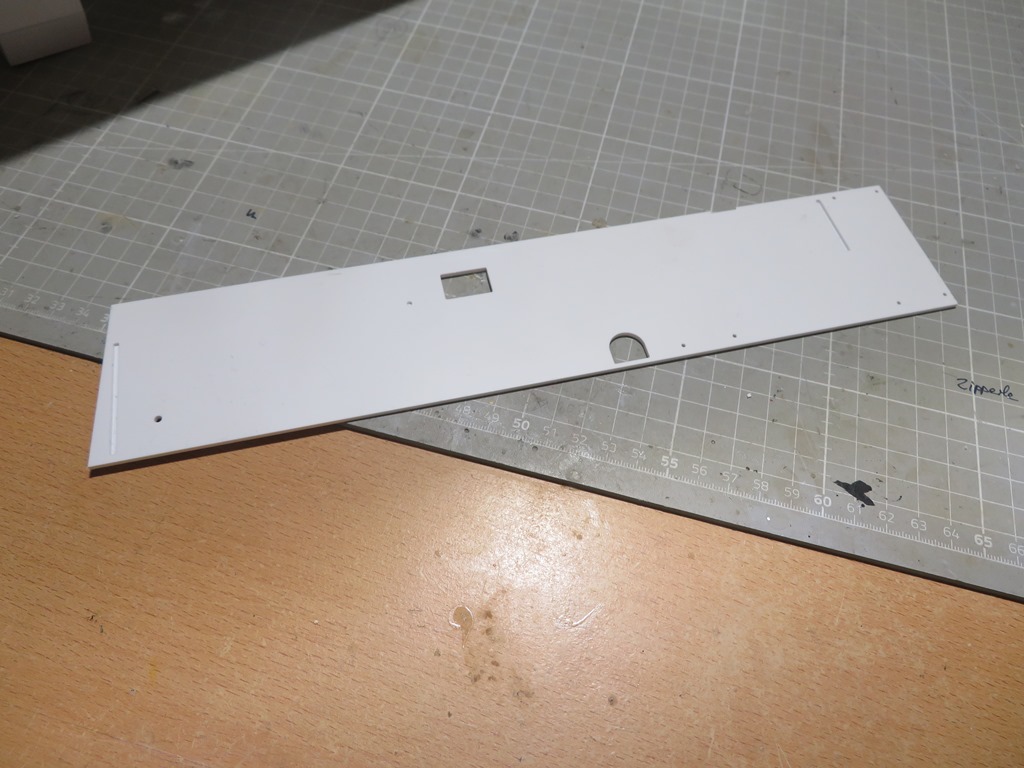

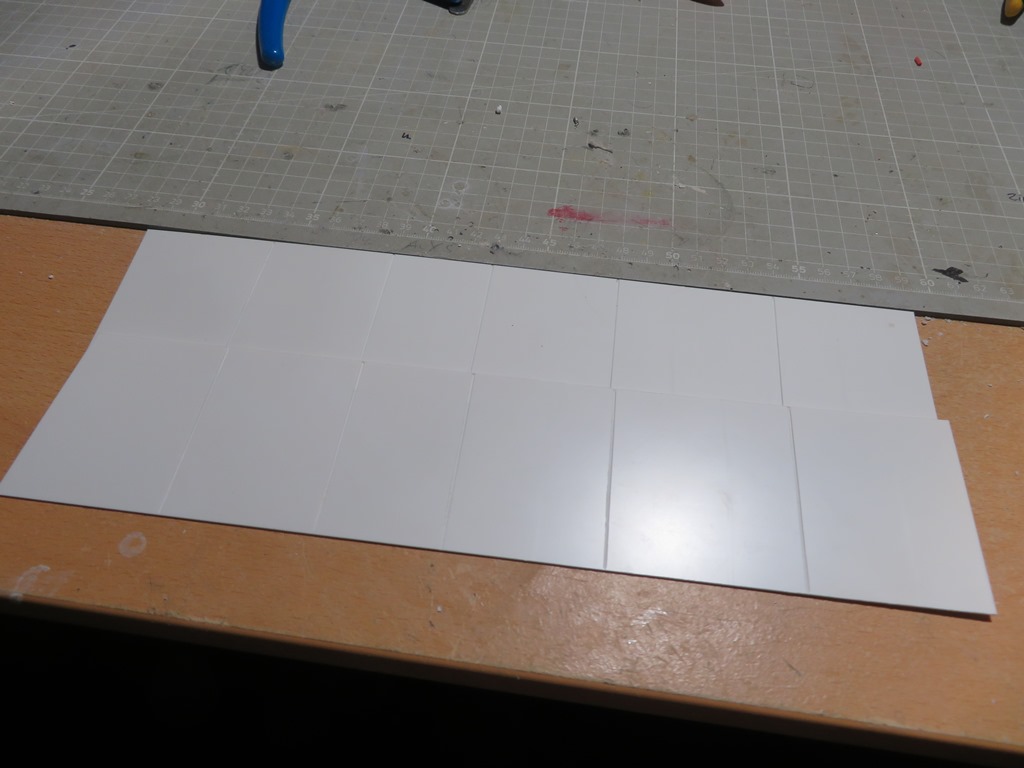

Parallel habe ich die Zusatzpanzerung entlang des Fahrzeuges gezeichnet und gefräst.
Später einmal mit den Zusatz Staukästen sind die kaum mehr zu sehen.

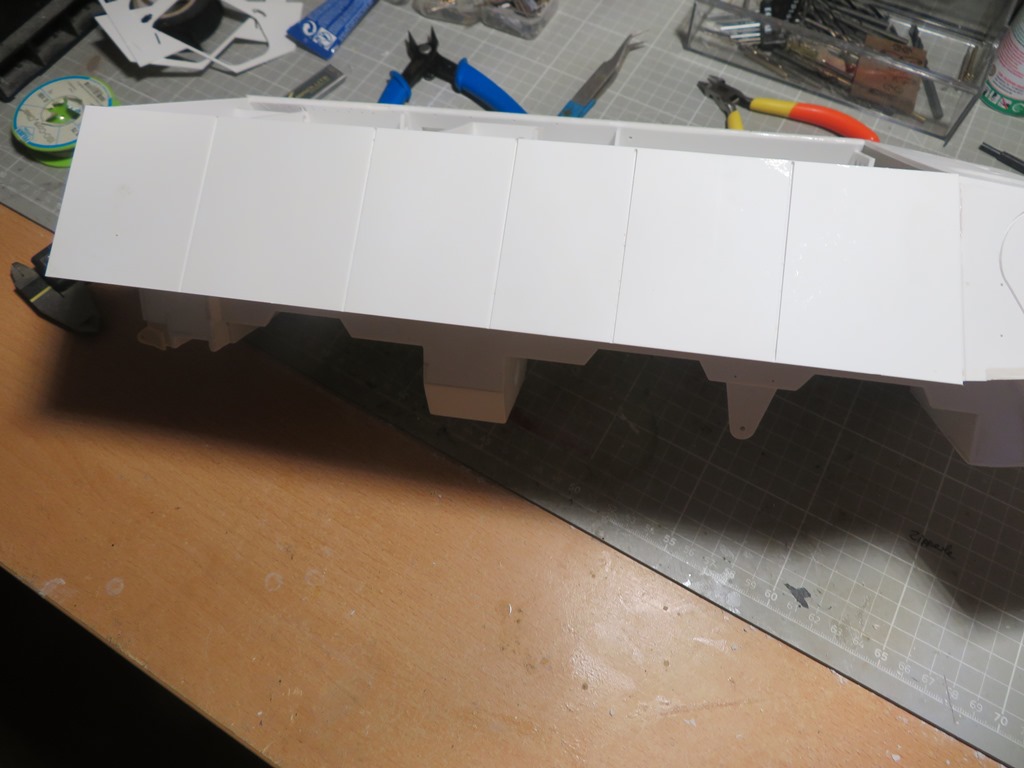

Was muss, das muss
verklebt und erledigt.

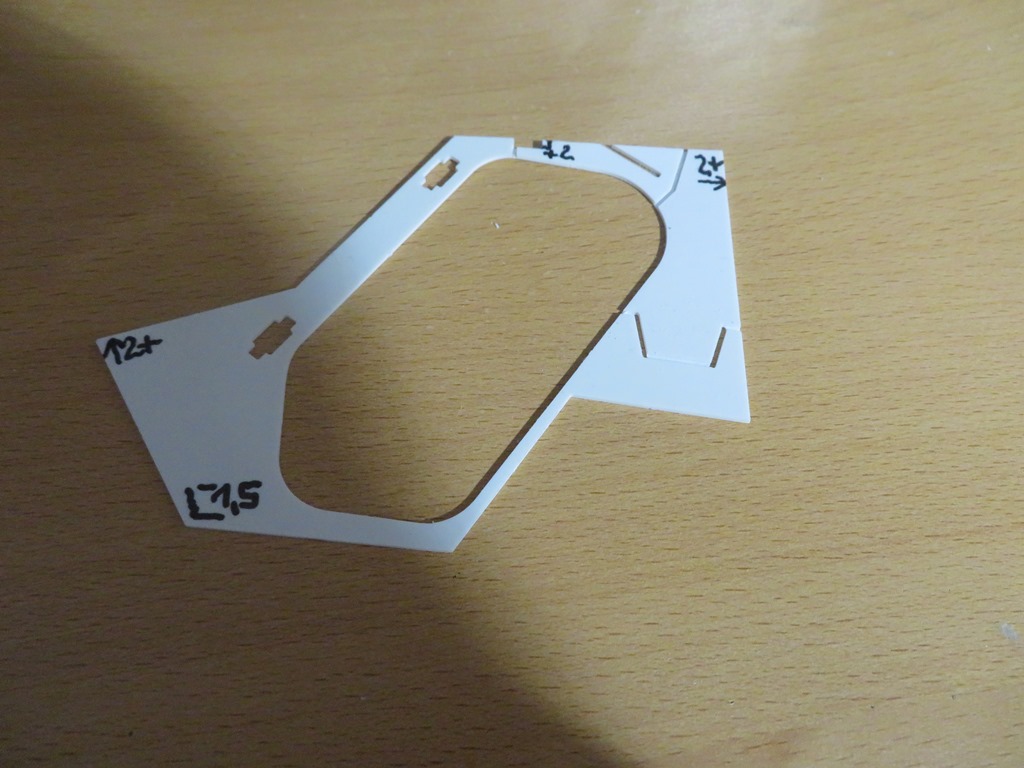

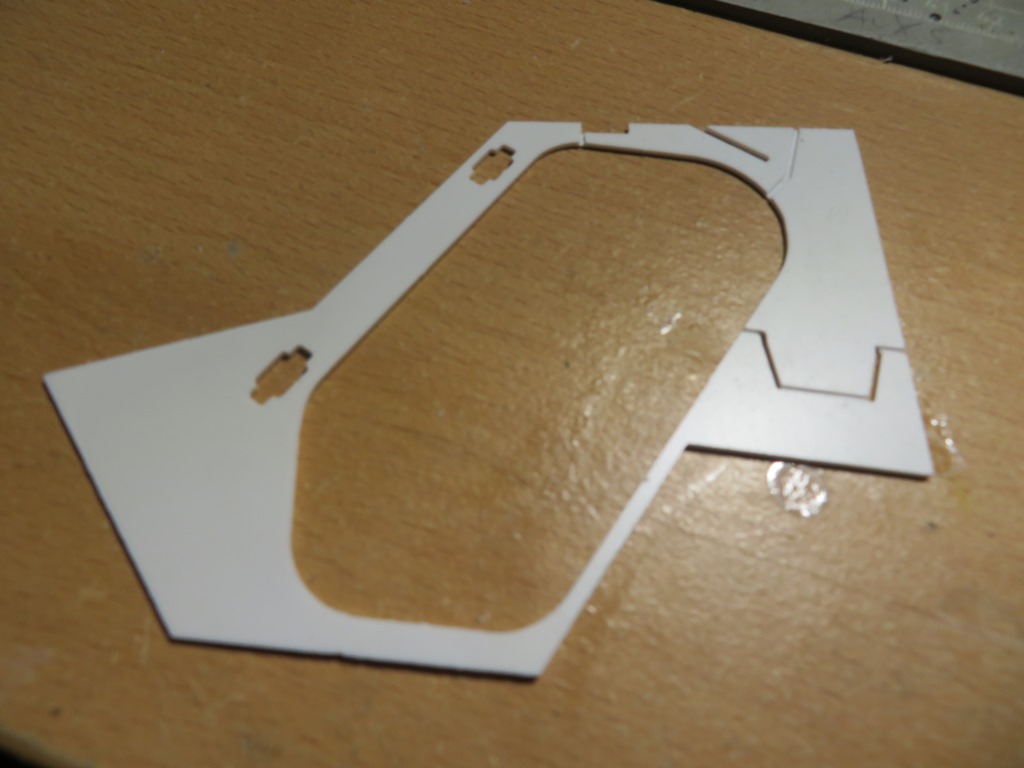

Zeitgleich habe ich auch versucht die Original Kontur vom Fahrzeug an den seitlichen Türflächen abzubilden, denn das Fahrzeug soll
auch später mal Türen bekommen, welche sich öffnen lassen.
Leider funktionierte das nicht immer gleich auf Anhieb und es mussten kleine korrekturen vorgenommen werden.
Finaler Stand.
In der Zwischenzeit arbeitete auch der Resindrucker an den Abdeckungen der Felgen passend zum Evolution.
Das scharfe Skalpell wurde rausgeholt und langsam und gemütlich bzw. vorsichtig herausgelöst.
--
Gruß Gerhard
|
|
| 3 |
|
|
23.06.2026, 18:11 Uhr
EICHE
|
Hallo zusammen,
auch hier gibt es mal ein kurzes Update bei der Hitze.

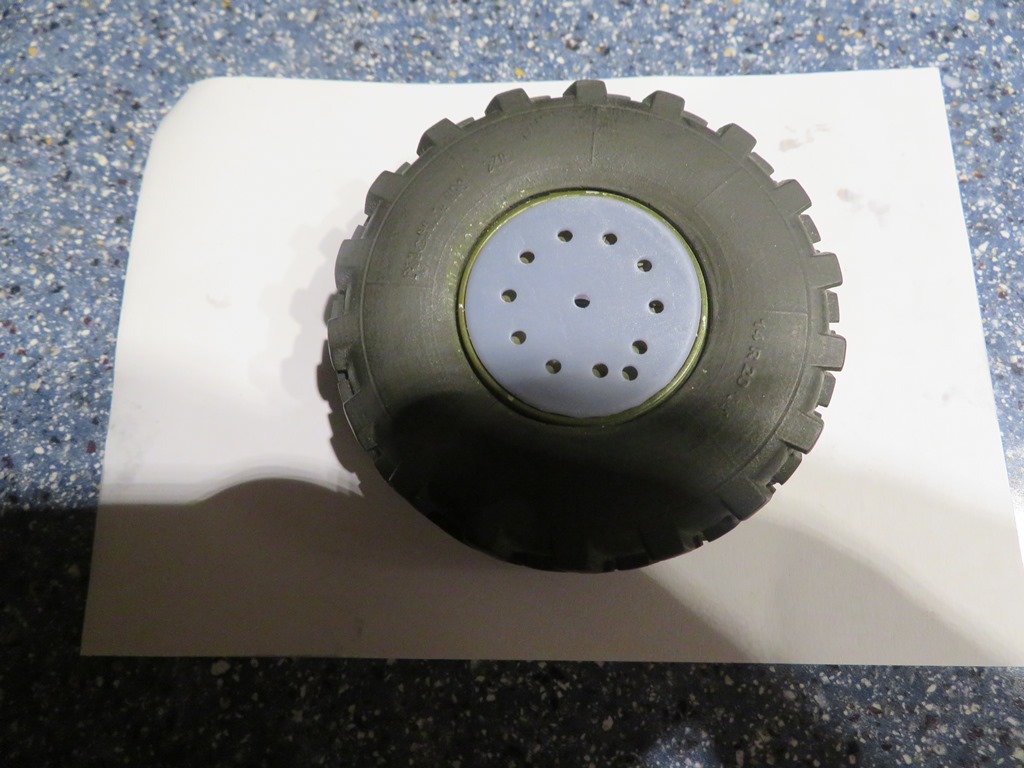

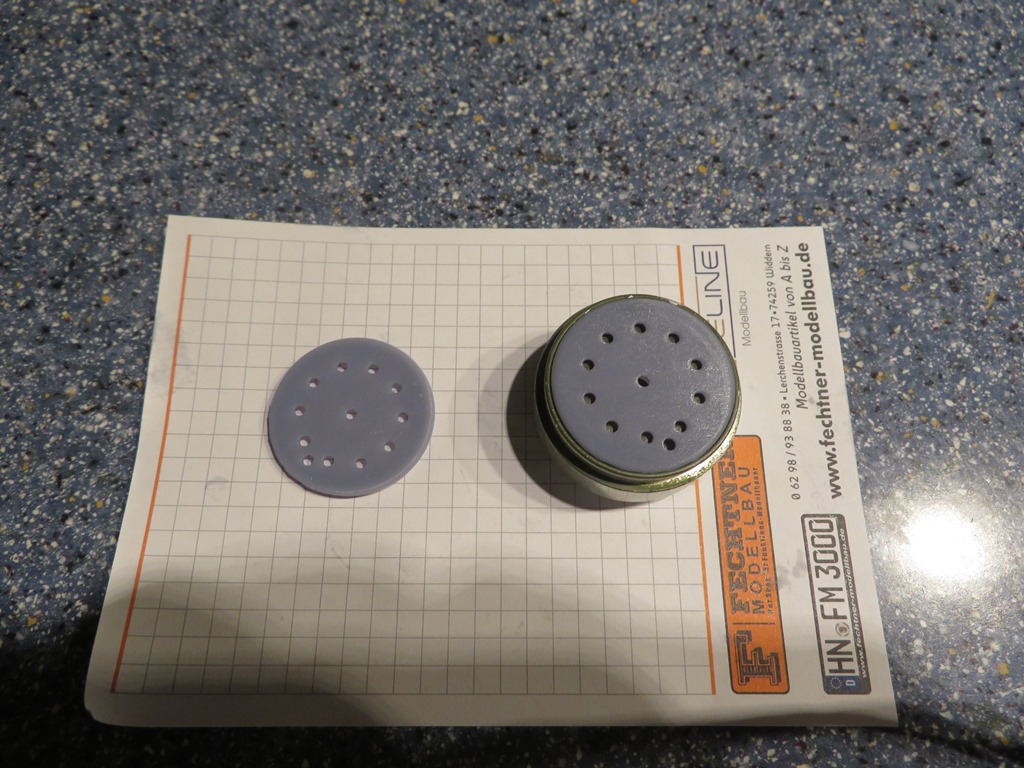

So sieht die neue Radabdeckung kombiniert mit dem Reifen aus.
Die Felgen kommen später noch in die Sandstrahlkabine zum sauber machen, vor dem neuen Farb Kleidchen.

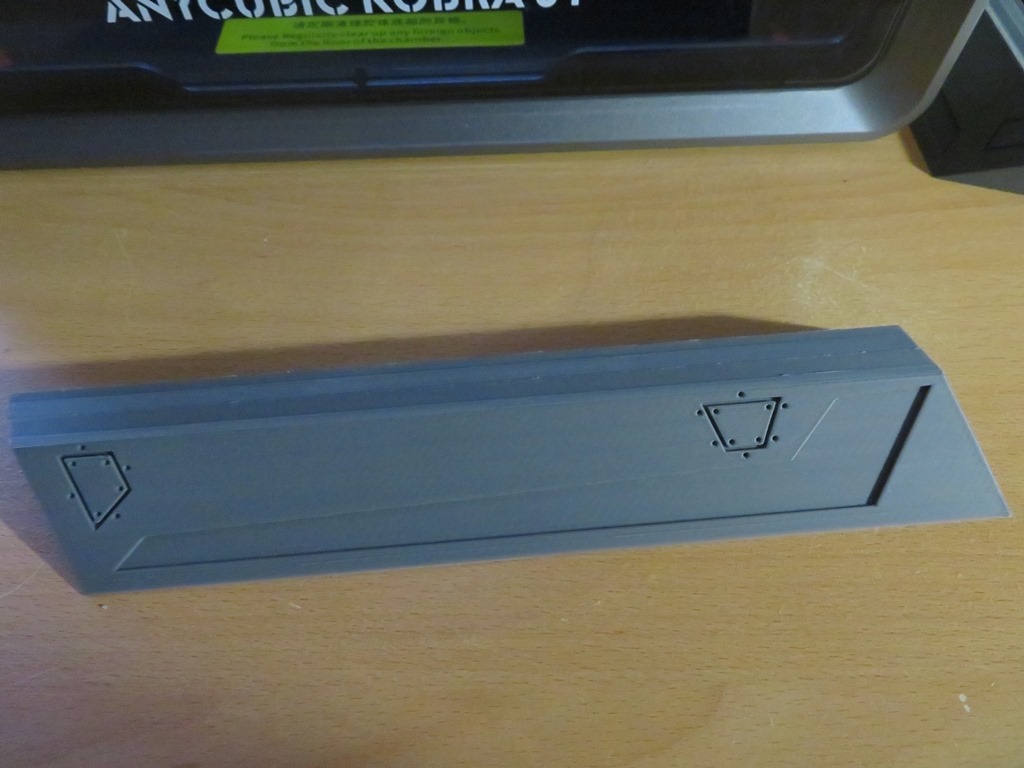

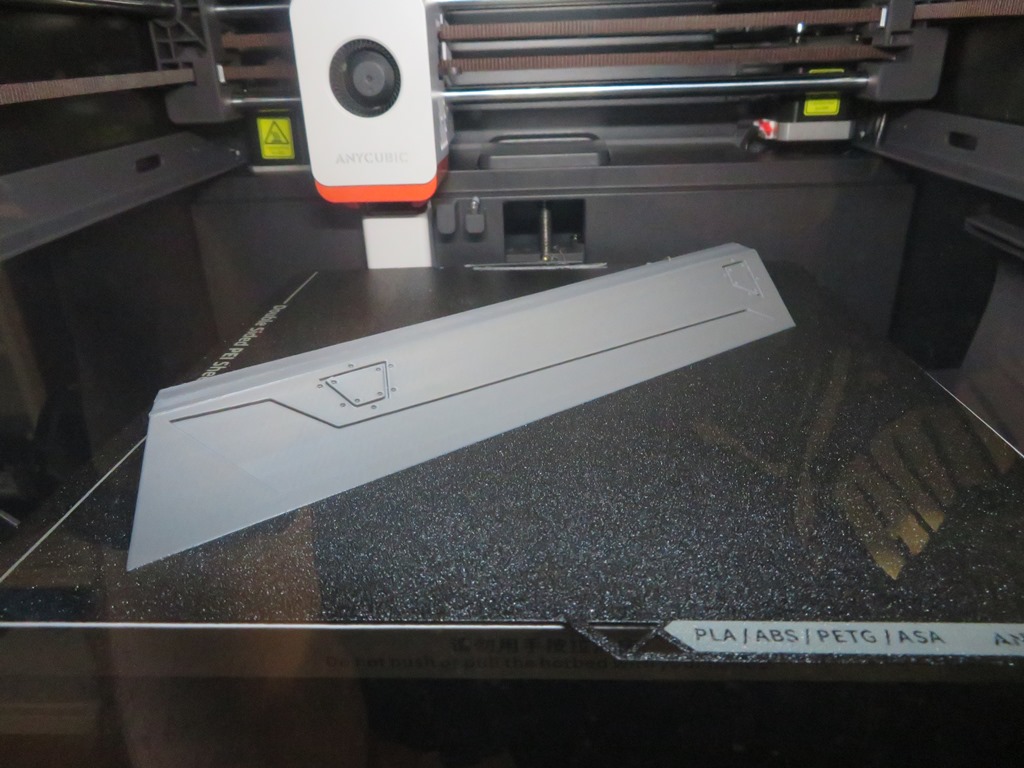

Die seitlichen Staukästen sind auch fertig und gingen auf den Drucker.
Die ersten Versuche und Ergebnisse zeige ich euch lieber nicht.
Klappt leider nicht immer, nur einschalten und drucken  , was dann schlaflose Nächte bereitet.
Raus aus dem Drucker, ablegen und jeglichen Verzug vermeiden am Bauteil.
Dann erfolgte mal die Passprobe seitlich, ob eventuelle maßliche Anpassungen erforderlich sind.
--
Gruß Gerhard
|
|
| 3 |
|
|
