Thema:  Leopard 1A1 RC gesteuert mit Inneneinrichtung |
[ - Antworten - ] |
12.01.2015, 17:25 Uhr
  scenic99
Bob der Baumeister
|
Hi Michael,
einfach nur wunderschön anzusehen !!!
Aber ganz erhlich ... ich hab noch nie ne Laufrollennabe auf nem Drehkranzantrieb gesehen .. da muß ich meine alten Leo-Bilder wohl noch mal rausholen
Super Umgesetzt ... 1 mit *
Ähhh, warum nimmst du nicht den fertigen Leo 2 Drehkranz ???
... laß mich Raten ... kaufen kann jeder
Ich bleibe am Ball.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 13.01.2015 15:28. |
|
|
12.01.2015, 18:58 Uhr
SLT50-2
Der Dachsmaster
|
Hi Dirk,
Danke für die Blumen.
Der Nabendeckel ist mir just in dem Augenblick in die Hände gefallen ,in dem ich überlegt habe das Ding auf der Drehbank zu drehen und dazu war ich dann doch zu faul
Was die Frage betrifft,warum ich nicht den Leo 2 Drehkranz nicht verwendet habe ,die Öffnung des Leo 2 Drehkranzes ist zu klein um die Inneneinrichtung bis in den oberen Bereich zu realisieren.
Der Turm soll später bei Vorführungrn von einem Bergepanzer gezogen werden und dann soll´s ja doch schon realistisch aussehen.
Die innere Öffnung des Drehkranzes hat einen Durchmesser von 120mm und der Aussendurchmesser beträgt 145mm.
Der Leo 2 Kranz hat einen Aussendurchmesser von ca.120mm.
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
12.01.2015, 21:21 Uhr
oskar
|
Hallo Michael,( Du Wahnsinniger
,bin begeistert von Deiner Fingerfertigkeit. Hut ab!
Weiter so.
Gruß
Michael
|
|
| |
|
|
13.01.2015, 00:20 Uhr
Horschemo
|
Hallo Michael,
ich bleib auf jeden Fall am Ball.
Obwohl ich null Plan von diesem Leo habe, aber gute Ideen und Details sieht doch jeder gern..
Gruß Kai
--
\"Füchse..! Wollt ihr ewig Leben..?\"
|
|
| |
|
|
13.01.2015, 07:10 Uhr
Ritchie
|
Das ist Modellbau vom Feinsten! Gratulation!
--
Gruß! Ritchie
Tiger I Vollmetall in Arbeit (1:10)
T34/85 Vollmetall in Arbeit (1:10)
|
|
| |
|
|
13.01.2015, 07:13 Uhr
spot01
|
Sehr schön; kann selbst ich als blindes Huhn erkennen und Nachvollzeihen ............ weiter so
Habe ich also meinen Termin beim Optiker wieder abgesagt
Du stehst unter Beobachtung;)
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| |
|
|
13.01.2015, 07:32 Uhr
GG
|
Hallo Michael,
sieht gut aus, was Du da wieder gezaubert hast. Nimmst Du auch die roten Pillen oder andere?
Jetzt fehlt nur noch der Fahrerplatz und letztendlich die Besatzung
--
Gruß
Günter
cg-modellbau.de
|
|
| |
|
|
13.01.2015, 09:14 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Leute,
danke für die netten Worte , ich werde Euch auf jeden Fall weiterhin auf dem Laufenden halten.
@ Günter,
das mit den Pillen kommt drauf an , mal die roten aber auch mal die gelben oder grünen , je nach dem
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
13.01.2015, 15:30 Uhr
scenic99
Bob der Baumeister
|
Hi Michael,
ich noch mal
Hast du Bilder bzw. Info über den Rohrrückzug ???
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
14.01.2015, 15:47 Uhr
SLT50-2
Der Dachsmaster
|
Hi Dirk,
Der Servo für den Rohrrückzug sitzt im Verschluss und das Gestänge geht auf die Rohrwiege.
Das Rohr ist folgendermaßen gegen Verdehen gesichert:
Das bewegliche Rohr wird nochmal in der Rohrwiege von einem Rohr ummantelt in das ein Schlitz eingefräst ist , in diesem Schlitz wird eine Schraube / ein Bolzen geführt,der am beweglichen Rohr angebracht ist.
Dadurch kann sich das Rohr nicht verdrehen.
Gesteuert werden soll der Rohrrückzug mit einem Beyer Soundmodlul USM RC 2 über einen der beiden Servo-Ausgänge.
Ich hoffe,ich konnte Dir vorerst mal weiterhelfen.
Genaueres gibt es dann wenn es so weit ist.
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
14.01.2015, 19:15 Uhr
LeoMarie
|
Hallo Michael,
wow, Dein Turm ist ja echt der Hit!!!!
Die ganzen filigranen Details sind aber nix für meine dicken Finger....
Da bleibe ich lieber bei 1:8 und genieße den Anblick Deiner tollen Bilder.
Weiter so.
Stefan
|
|
| |
|
|
15.01.2015, 17:01 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Leute
@ Stefan
danke für die Blumen
heute geht es mal weiter und zwar aufgrund der Nachfrage mit dem Rohrrückzug
Der Servo ist im Verschlussblock montiert und das Gestänge geht zur Rohrwiede.
Damit sich das Rohr bei der Rückzugsbewegung nicht verdreht ist der bewegliche Teil nochmal mit einem Kunststoffrohr ummantelt,in das ein Schlitz eingearbeitet ist.
In diesem Schlitz läuft eine Schraube bzw. ein Bolzen,der am beweglichen Teil des Rohres befestigt ist und somit kann sich das Rohr nicht mehr verdrehen.
So so sieht das dann aus
das rohr in der vorderen Stellung
und hier das Rohr in der hinteren Stellung
Angesteuert wird der Servo von einem Beyer Soundmodul USM RC2 , das über 2 Servoausgänge verfügt,mit denen man z.B. einen Rohrrückzug steuern kann.
Nun weiter zu der Innenausstattung auf der Ladeschützenseite
Hier wurde zuerst der Munitionskasten für das Blenden-MG gebaut

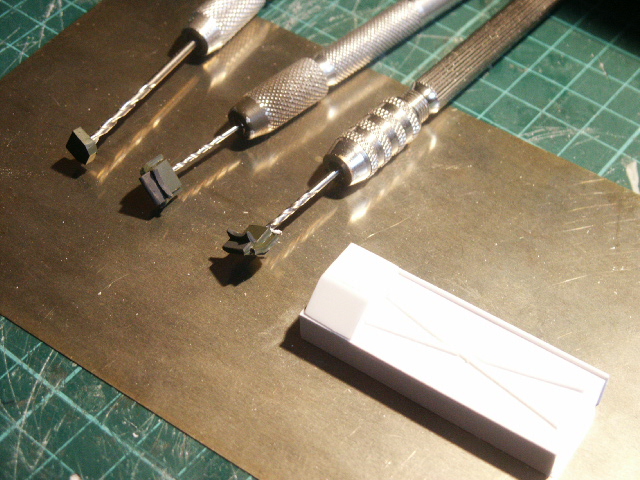

Nebenbei wurden noch die beiden Winkelspiegel und ein Schalter angefertigt
und ebenso nochmal der Ladeschützensitz nebst Rückenlehne überarbeitet
Auch ein SEM 25 wurde noch gebaut
Ausserdem wurde die Betätigung der E-Mess-Klappen nochmal überarbeitet weil 1. der Servo zu groß war , 2. zum Aufklappen eine Zugfeder nötig war und 3. der Servo an einer ungünstigen Stelle gesessen hat.

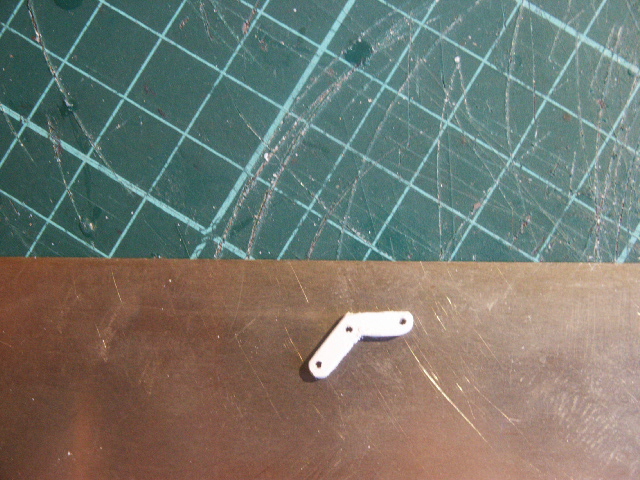

Zuerst wurde das Betätigungsgestänge aus 1mm Messingdraht durchgepetzt und dann wurde ein richtiger betätigungshebel aus 1mm ABS angefertigt

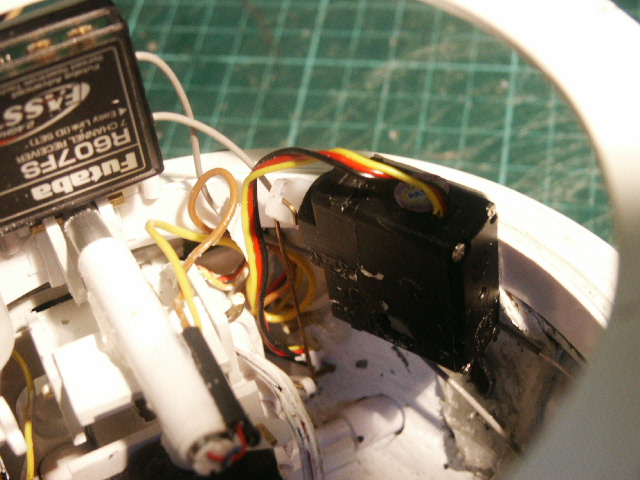

nun wurde der Hebel auf der Betätigungswelle eingebaut
der rechte Achsstummel ist von der rechten Klappe und der Stumel weiter oben geht zur linken Klappe

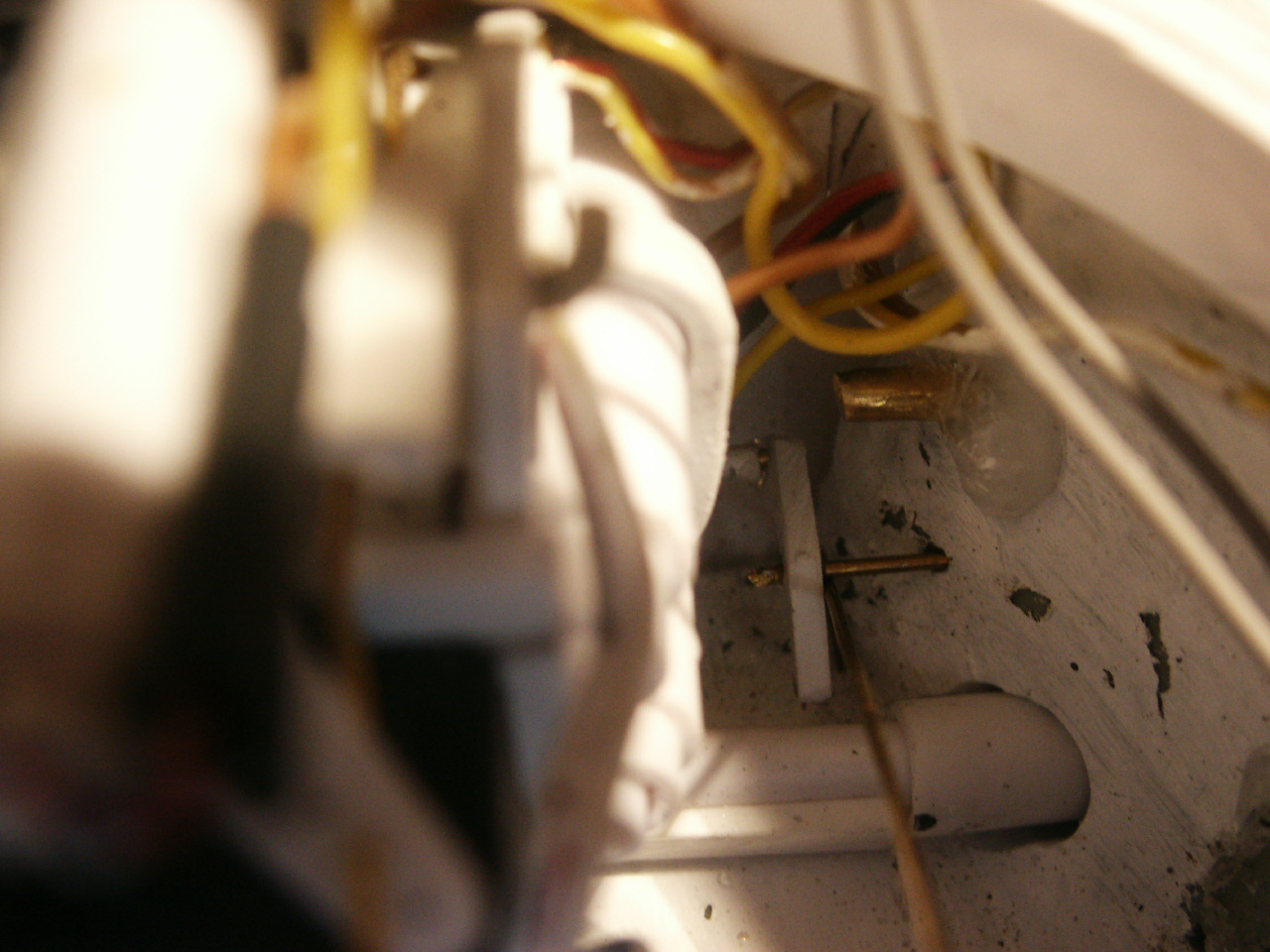

hier nochmal die Betätigung noch mit dem alten Servo
Und hier das Ergebnis der Arbeit
Das war es mal wieder für heute
Bis zum nächsten Mal
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
15.01.2015, 18:09 Uhr
Norbert
Puppenspieler
[Administrator]
|
Bau doch bitte noch ein Autoradio und eine Kaffeemaschine ein.
Das war bei uns die Kampfwertsteigerung
Echt super Teil. Freue mich schon, den das nächste Mal live zu sehen
Gruß Norbert
--
http://www.panzerfan.de
Baukastenbauer
|
|
| |
|
|
15.01.2015, 18:35 Uhr
alfred
|
moin moin michael,
absolute spitze was du da baust. bin 15 monate beim bund den leo1 gefahren.
kleiner tip, das von dir nachgebaute funkgerät, das sitzt nicht über dem kasten für die munition des blenden MG's. die funkgeräte sind auf der ablage hinter dem komandanten und ladeschützensitz montiert. hier mal ein bild das ich im netz gefunden habe.
mfg
peter
-----------------------------------------
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von alfred am 15.01.2015 18:47. |
|
|
