Thema:  PIONIERPANZER 2A1 DACHS in 1/16 |
[ - Antworten - ] |
27.12.2012, 18:52 Uhr
  Feldjaeger
|
Hi
Thomas
Hut ab, was für eine Augenweide von Modell.
Wenn ich meinen auch so hin bekomme, wird der auch der Hammer .
Du hast meinen vollsten Respekt
--
Mfg. J.T
jt-scale-Militaermodelbau
|
|
 |
|
|
12.01.2013, 20:42 Uhr
tomiboy
|
Hallo Leute,
auch wenn's schon etwas her ist,wünsch ich euch allen noch ein Frohes Neues Jahr und möchte die Gelegenheit
gleich mal nutzen um ein bischen was an Baufortschritt zu zeigen.
Auch wenn's nicht alles sehr spektakulär aussieht,so war wie immer der Einbau der ganzen Elektronik und Verdrahtung wieder ne haarsträubende Geschichte.
Nach einem verbratenem Fahrtregler hab ich aber alles zu Laufen bekommen...
Vorne links der Schalter zum Ein/Aus und Laden..daneben ein Winkel der zum Fixieren der Oberwanne dient.
Dahinter nen 8Kanal Empfänger und die Platine die dann kommt ist die SGS Lichtsteuerung die per Scalebuskabel mit dem dem SGS TVC-LC-11 Fahrtregler verbunden ist...die Lichtsteuerung sitzt aber noch nicht an ihrer endgültigen Position.
Mittig unten drin steckt der Fahrtregler und die 2x40 Watt Endstufe.
Das Soundmodul hab ich so verbaut das man bei geöffneter Motorraumabdeckung Lautstärke und Sound
verändern kann.
Im vorderen Teil oberhalb des Räumschildantriebs habe ich dann auf 2 Ebenen die Stromverteilung und die
2 Doppelfahrtregler für den Baggerarm plaziert.
Die ganze Steuerung des Dachses habe ich dann mittels eines Funktions Wahlschalters 4x2 von CTI bewerkstelligt.
Über einen freien Kanal an der Funke kann man nun zwischen Fahr/Räumfunktion und dem reinen "Baggermodus"
umschalten....geschaltet wird mittels eines CTI Schaltmoduls PS4a.
Man hat nun einmal die 2 Knüppel der Funke zum Fahren und das Räumschild.....und nach Umschalten beide Knüppel alleinig für den Baggerarm....
Als nächstes kommt die Lichtsteuerung und dann schaun mer mal....
Viele Grüsse
Thomas
--
http://www.rk-modellbau.de
|
|
| |
|
|
12.01.2013, 21:13 Uhr
leofreak
|
Hallo Thomas,
ganz großes Kino!!!!! Gehört meines Erachtens mit zu den schönsten Modellen die hier im Forum rumschwirren. Kompliment und gaaaaanz tiefe Verbeugung.
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
| |
|
|
13.01.2013, 10:21 Uhr
ulip
|
Hallo Thomas
Ganz großer Sport !

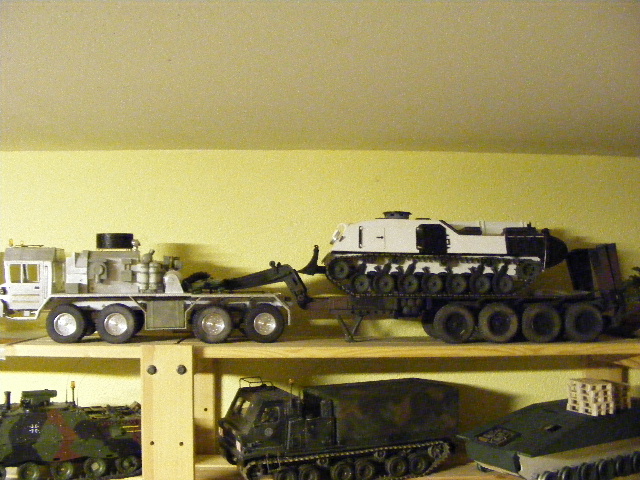

Mein Dachs wäre ohne Volker ein Standmodell geblieben . Wenn ich aber sehe , wie Du die Elektrik in einen 1:16 er reinbekommen hast , alle Achtung . Und dies noch super aufgeräumt .
Auch für mich eins der schönsten Modelle , die ich hier gesehen habe !
Viele Grüße
Uli
|
|
| |
|
|
13.01.2013, 12:49 Uhr
tomiboy
|
Hallo Andre und Uli,
vielen Dank für Eure Komplimente...hätte nicht gedacht das der Dachs so gut ankommt.
@Uli: na die Platzverhältnisse hätt ich auch gerne gehabt;) ...
Viele Grüsse
Thomas
--
http://www.rk-modellbau.de
|
|
| |
|
|
02.02.2013, 21:51 Uhr
tomiboy
|
Hallo Leute,
nach einigen Rückschlägen mit meiner verflixten Elektronik geht's nun in die Endphase.
Da die letzten Tage nicht allzuviel Zeit für's Hobby übrig war ging's auch nur schleppend voran
mit den Dingen die noch zu erledigen sind.
Für die Rundumleuchte habe ich wieder auf das Teil vom Pistenking zurück gegriffen...nicht ganz billig..
aber will ich....Plus/Minus angeklemmt und das Teil läuft....da kann man eigentlich nix verkehrt machen.
Noch ne'n passenden Halter geschnitzt und gut ist......
Die Begrenzungsleuchten sind auch fertig...
Antenne und die Lampe an ihrem Platz...
...und nen Abschleppseil musste auch noch her....
Die Rückleuchtengläser sind vom Tamy-Leo und sind mit Tamiya clear orange und red hinterlegt.
Die Lackierung der Crew war mal wieder ne kleine Herausforderung.....aber so in etwa wird's aussehen..
...bis bald.
Thomas
--
http://www.rk-modellbau.de
|
|
| |
|
|
03.02.2013, 08:52 Uhr
oskar
|
Hallo Thomas,
Ich verbeuge mich vor Deiner Kunst und hebe gleichzeitig meine Kinnlade vom wieder Boden auf:D
Auch Dein Intèrieur, ist ein Spektakel im positiven Sinne für sich. Bravo!!!
Gruß
Michael
|
|
| |
|
|
03.02.2013, 13:03 Uhr
tomiboy
|
Hi,
hallo Michael,vielen Dank für Dein Lob.
Da die Nachtarbeit genau mein Ding ist,hab ich noch den Fahrer eingebaut...der Kommandant verrichtet nur
Leihweise hier seinen Dienst...der eigentliche ist gerade KZH und wartet noch auf seine Oberkörperprotese
Die Beleuchtung ist nun auch komplett angeschlossen und verleiht so nem Modell noch das gewisse etwas.
Habe mich nun entschlossen den kleinen Standartlämpchen Adieu zu sagen und auf LED-Technik umzusteigen.
Die gibt's ja auch in Grössen um auch bei engsten Platzverhältnissen noch ne Beleuchtung zu verbauen.
Die Lämpchen im Heckbereich musste ich noch nachträglich mit clear-red überziehen...die waren einfach zu hell.
Vorne hatte ich auch mit ner farblichen Angleichung experimentiert..aber entweder war das Licht zu orange oder
es sah aus wie das Abblendlicht beim Franzmann...also so gelassen...ist zwar Golden-White aber eben auch ziemlich hell.....
...tja Tochter hat hier gerade reissaus genommen....der 10 Zylinder hat's in sich
Viele Grüsse
Thomas
--
http://www.rk-modellbau.de
|
|
| |
|
|
03.02.2013, 13:24 Uhr
ulip
|
Hallo Thomas
Kann mich nur wiederholen : Einfach nur genial !!!!!!!!
Was kommt da wohl als nächstes ?
Grüße
Uli
|
|
| |
|
|
03.02.2013, 15:12 Uhr
Radfahrer
|
Hallo Thomas!
Bildschön geworden!
Der Turmbau zu Babel mit der Elektronik sieht furchteinflößend kompliziert aus.  Alle Achtung, dass sowas hin zu bekommen ist.
Viel Spaß und unfallfreie Fahrt wünsch ich!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
03.02.2013, 15:17 Uhr
Herb
|
Hallo Thomas ,
kann mich nur anschliessen , ein suuuuper Dachs hast du da gebaut.
Gruss Herbert
|
|
| |
|
|
