Thema:  Mal wieder ein Leopard 2 |
[ - Antworten - ] |
08.11.2012, 21:39 Uhr
  Stefan2012
|
Hallo Karsti
Ja welches CAD ? Das ist unfähr denn ich habe von der Firma
mehrere Händlerversionen aber Mega Cad
Benutze ich am liebsten.
Wenn es um Datenformatieren geht
Nehme ich Rhino weil es jedes Format lesen
und ausgeben kann.
Zum Erstellen von Fräsdaten nehme ich Conda Cam
Ja wir haben es uns sehr leicht gemacht ?oder eigentlich
Sehr schwer der Bauplan taug absolut nicht!
Aber wir sind große Kinder und dachten so kommen wir schneller zum Ziel
Warum Leo?
Zum einen gab es den Plan zum anderen ist es der beste
Panzer der BW und da wir die ganze Reihe vom Gepard
bis zum Marder anbieten möchten,wâre der leo sowieso
gekommen.
Bei diesem Panzer geht es un eine "Nachbarkeitsstudie"
welche Teile wie gemacht und überhaupt welche Ausstattung
Alles vom Handy :-(
|
|
 |
|
|
13.11.2012, 21:43 Uhr
Stefan2012
|
Kleines Update

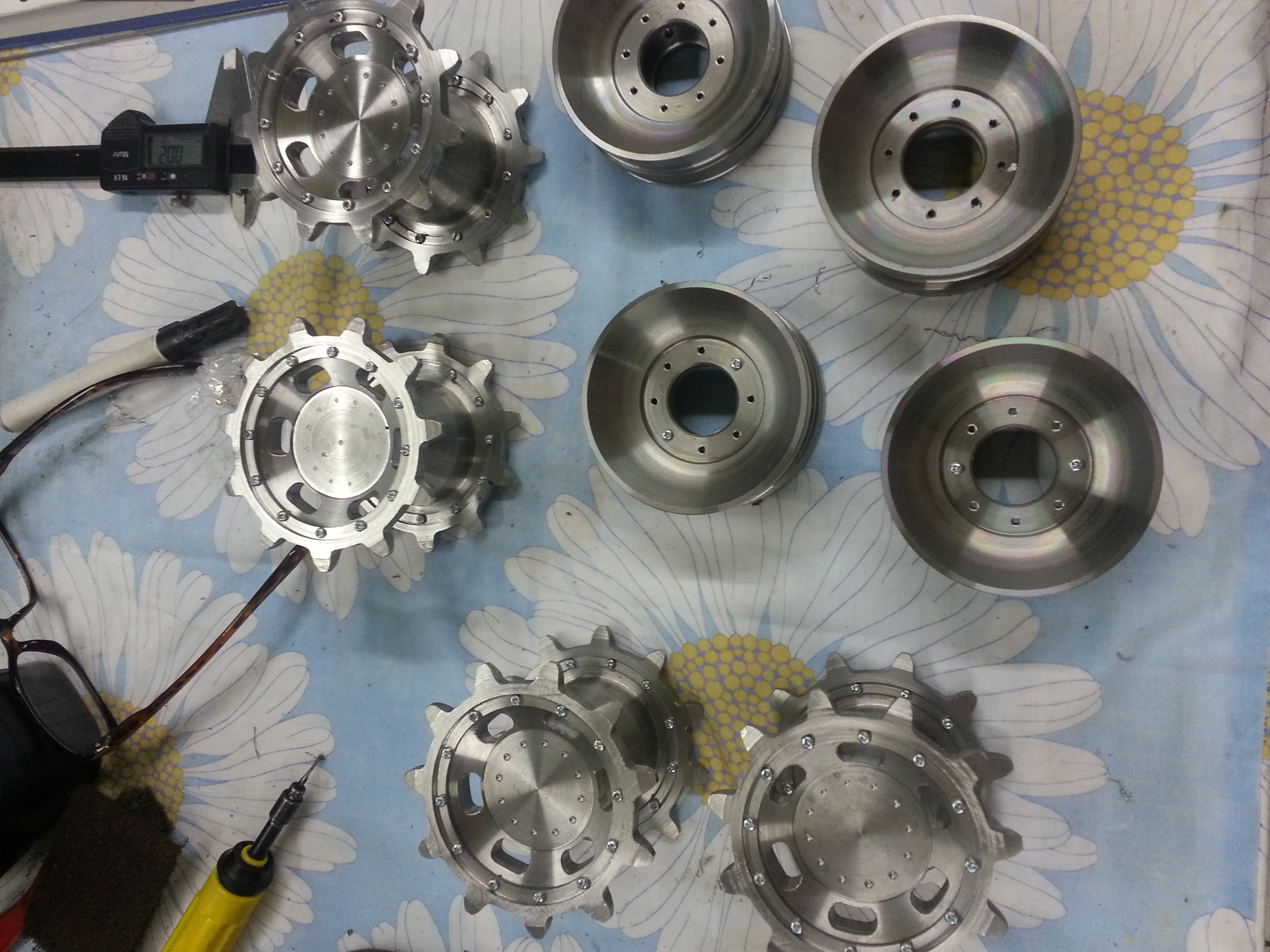

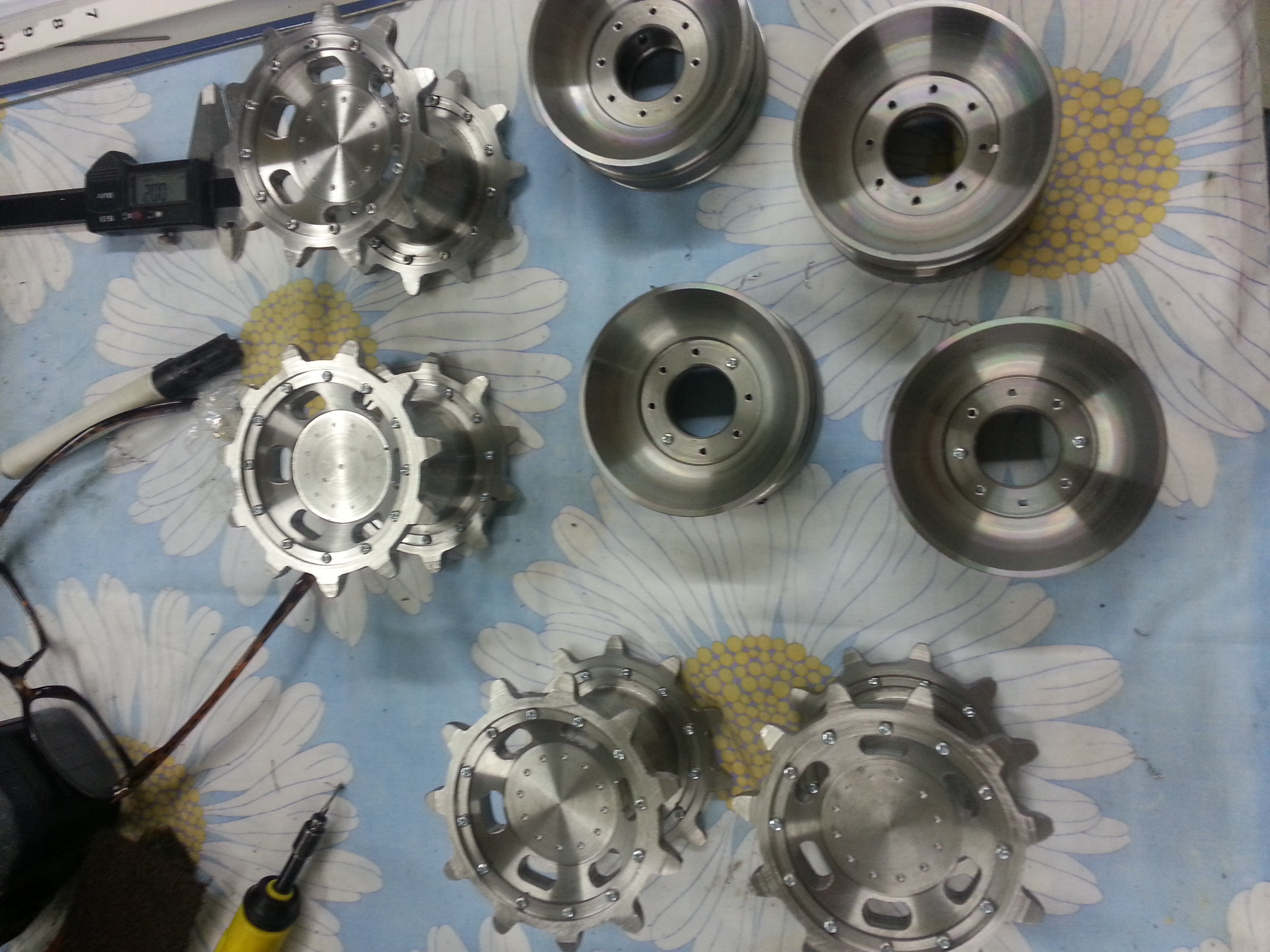

nach dem alle Bohrungen gefertigt sind und alle Gewinde geschnitten ist das "Teilprojekt" Laufrollen und
Zahnkranz abgeschlossen. (Dank an Andre für seinen Einsatz)
Wir warten nun mit voller Erwartung auf die Laserteile der Bodenwanne. Dann gehts mit Hochdruckweiter!
Schönen Abend noch Stefan
|
|
| |
|
|
13.11.2012, 21:54 Uhr
Doomgiver
|
Hallo Stefan,
mach doch bitte mal die Bilder kleiner. 800x600 Pixel und 100-150kb sind absolut ausreichend. Es gibt auch noch ISDN/Modem-Nutzer in diesem Land.
Heiko
|
|
| |
|
|
15.11.2012, 16:54 Uhr
FURIANER
|
Moin
Schöne Arbeit die Ihr da macht, bitte weiter so.
Könntest Du mal bitte genauer werden mit, "der Bauplan taugt nichts"
gruss und Panzer Hurra
Björn
|
|
| |
|
|
15.11.2012, 18:13 Uhr
Stefan2012
|
Hallo
also:
- alle Baugruppen nicht wirklich sortiert
- Zeichnungen nicht 100% Schlüssig
- Bemassungen fehlen teilweise oder sind falsch
- Zeichnung in DXF zu wenig und überdies auch noch teilweise nicht 1:1 gezeichnet!!!
Also für einen der sich einen Panzer bauen möchte lieber ganz von vorne anfangen und selber zeichnen
ist glaube ich genauso schnell ?
Wenn man nicht vom Fach ist und die Zusammenhänge nicht erkennen kann, so wird es meiner Meinung
nach unmöglich.
Gruss Stefan
|
|
| |
|
|
15.11.2012, 19:48 Uhr
chris_at
[Moderator]
|
Hmm Hunderte von Zeichnungen und Modellreihe für 40 Euro finde ich pers. Verdammt gut ....
Wohl Ansichtssache
--
Gruss
Chris
www.Kanonenjagdpanzer.com
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von chris_at am 15.11.2012 19:49. |
|
|
15.11.2012, 19:54 Uhr
alfred
|
quote:
Original von chris_at:
Hmm Hunderte von Zeichnungen und Modellreihe für 40 Euro finde ich pers. Verdammt gut ....
Wohl Ansichtssache
--
Gruss
Chris
www.Kanonenjagdpanzer.com
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
moin moin,
vorallem wenn man bedenkt das es eigentlich keine pläne zukaufen gibt.
--
mfg
peter
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
|
|
| |
|
|
04.12.2012, 23:50 Uhr
Stefan2012
|
Hallo zusammen,
frei nach dem Motto egal wie "Schei....." Hauptsache ich habe einen?
Nee nicht wirklich, dann lieber einen Leo suchen und selber schlecht vermessen und gute Fotos machen
wie so was kaufen. Denn wie sagte mein alter Cheffe immer: Schei.... kannst Du nicht polieren, da kriegste keinen Glanz drauf
Gruss Stefan
|
|
| |
|
|
05.12.2012, 12:59 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Stefan,
das sieht ja nach richtigem Maschinenbau aus.
Ich wünsche Dir viel Spass beim Weiterbau und werde den Bericht mit interesse verfolgen.
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
07.12.2012, 20:59 Uhr
Stefan2012
|
Heute Abend habe ich die Laserteile bekommen,
sieht richtig gut aus, ich werde eventuell wenn Andre morgen Zeit hat die ersten Bilder von der geschweißten Wanne zeigen.
Alex hat sich richtig ins Zeug gelegt, bei einere 5mm Dicken Stahlplatte noch 3,2mm Löcher reinzulasern
ist schon was.
Aber wie gesagt morgen eventuell mehr
|
|
| |
|
|
13.01.2013, 14:25 Uhr
Stefan2012
|
Hallo zusammen,

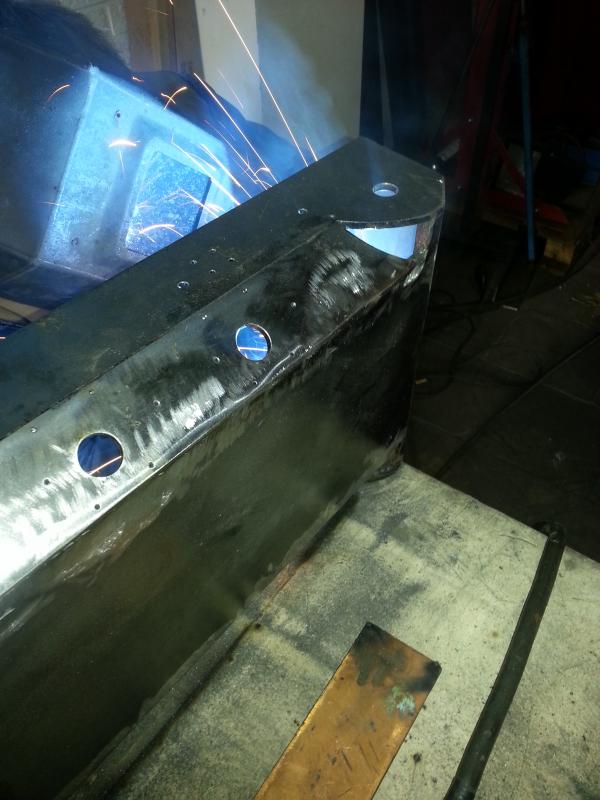

gestern haben wir bedingt durch viel Arbeit wieder Zeit gefunden die Wanne zu schweißen.
Die vielen Blechteile haben wir nach einigen Änderungen dem Laserbetrieb übersendet und nach
einer "fast" unendlich langen Zeit wieder bekommen.
Beim nächsten mal werden alle Schrägen sofort beim Lasern mit berücksichtigt. Denn bei 5mm und 10 mm Stahl macht das manuelle abflexen nicht wirklich Spass
Bis es soweit war waren viele Stunden der Vorbereitung bereits erledigt.
Hier sieht man mal die Materialstärke der Wanne
Nach dem Schweißen steht wiedermal die unbeliebten Schleifarbeiten
Gruss Stefan
PS: Dem die Arme schmerzen
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Stefan2012 am 13.01.2013 14:34. |
|
|
13.01.2013, 14:46 Uhr
Stefan2012
|
Hier noch ein Bild von der fertigen Wanne,
die bereits angesprochene Zeichnung die wir verwenden, ist in vielen Bereichen so falsch das wir lange Zeit mit "erkennen" und richtigen Zeichnen verbracht haben. Oft kommt es mir wie in meinen Beruf auch oft erlebt das irgendwelche "Ing." zeichnen aber noch nie ein Teil selber gefertigt haben. So mussten in sehr vielen Teilen schon im Vorfeld Änderungen vorgenommen werden, um nicht später alles ändern zu müssen.
Die 1. Wanne ist jetzt fertig. Die zweite wird in den nächsten Tagen auch die Schweißerei verlassen um dann endlich den weiteren Bau vor an zutreiben.
Einen großen Vorteil unseres Lieferanten ist die Möglichkeit bereits die Kernlöcher für die M4 Gewinde in die 5mm Seitenwände einzubringen. Die Bodenwanne haben wir aus 10mm gefertigt, ich denke damit könnten wir eine echte Mine überleben.
Die Wanne ist so stabil das ich schon erstaunt war. Aber die Entscheidung den Panzer zu 100% aus Stahl zu fertigen wird immer mehr belohnt auch wenn es viel Arbeit bedeutet.
Also wenn die zweite Wanne fertig ist geht es an das Fahrwerk und Antrieb, wobei wir bereits die gesamten Laufrollen und Ritzel fertig habe. Ich persönlich freue ich mich auf die Hydraulik und den Motor
um zu schauen ob die Vorstellungen eines richtigen Panzers klappt.
Stefan
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Stefan2012 am 13.01.2013 14:48. |
|
|
13.01.2013, 15:03 Uhr
Diede
(Nervensaege)
|
hi
schön zu sehen das der Stahlbau richtig vorran geht in eurer Wanneschweiserei... Aber warum 10mm bodenplatte? und 5mm seitenwände.... das find ich krass.... und meiner meinung nach zu dick..... da mein 1:5 dachs.... aus 3mm ist und mit einigen verstrebungen usw.... ist das super stabil.....
Und die Wanneschräge ist komplett falsch was ich schade finde da sich so viel mühe gibt... kauft doch bitte mal ein 1:35 Tamiya modell vom leo2 da sieht man schon alles... und auf nen mm kommts doch nicht......
Bitte nihmt mir es nicht böse.... aber ich habe angst das es durch die dicken bleche viel zu schwer wird und die wanneschräge wird euch später ärgern.....
hier mal nen bild von einer 1:16 leo2 wanne die stimmt.....
lg patrick
|
|
| |
|
|
13.01.2013, 15:41 Uhr
Stefan2012
|
Hallo Patrik,
es geht bei diesem Panzer um ein "Projekt" wir betrachten diese ersten 2 Typen als "Erlkönige"
Diese Wanne ist auch wieder Bestandteil der Zeichnung wobei ich diese Form als besten Kompromiss
bezeichnen würde. Gestern wurde bereits nach Abschleifen der einzelnen Schweißnähte an eine Gusswanne gedacht.
Mal sehen wo die Reise bei der "echten" Serie hingeht. Die zusätzlich kleine Kante unten in der Wanne wird vollständig abgedeckt und wird nicht wirklich wahr genommen. Vorne im vorderen Bereich wird sicherlich noch eine Änderung kommen.
Im Moment haben wir die einzelnen Baugruppen getrennt in der Herstellung / Studium. Wir benötigen eine Wanne um den Antrieb aus zu probieren um dann eventuell wieder ganz von vorne anzufangen.
Warum so dick?
- Ohne viel Schnickschnack sehr stabiler Aufbau
- ausreichende Materialstärke für Gewinde
Für Leistung wird gesorgt keine Angst .-)
Stefan
|
|
| |
|
|
