16.03.2011, 18:42 Uhr
  EICHE
|
Hallo Modellbaufreunde,
mit diesem Baubericht möchte ich Euch mein geplantes Modellbauprojekt " BW Tankstelle in 1:16"
vorstellen.
Dank Werner, der die gesuchten Vorlagebilder bereitstellte, konnte die Umsetzung erfolgen.
Alles weitere im Verlaufe des Berichtes.

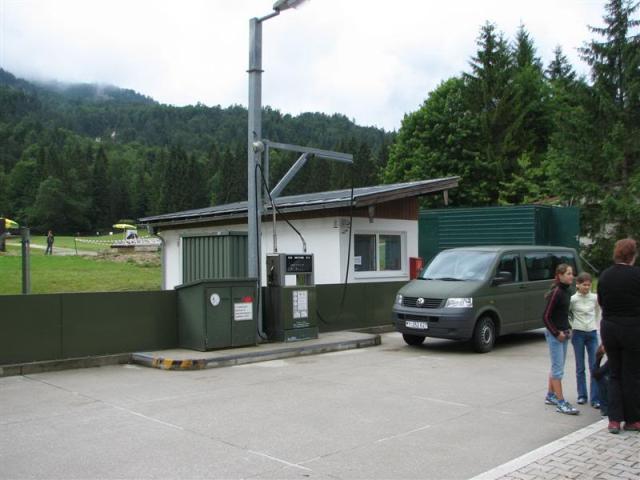

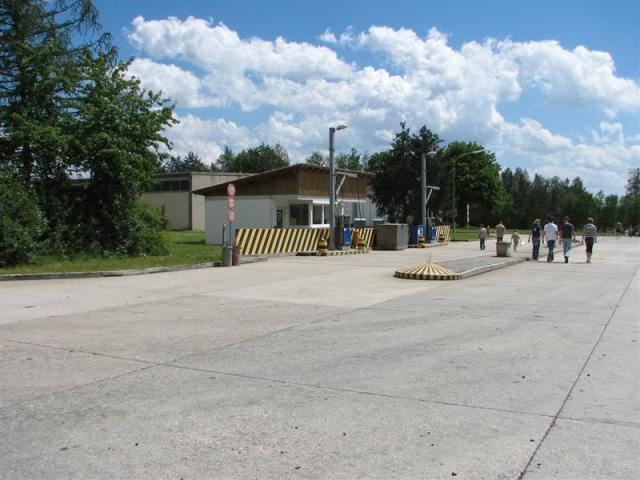

Hier mal als Ausblick die 1:1 Vorlagen
--
Gruß Gerhard
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von EICHE am 16.03.2011 22:05. |
|
|
16.03.2011, 21:28 Uhr
cde_Evil-Homer
|
Fein,
Bin ich ja gespannt was du da wieder feines zauberst.
Hatte auch schon an sowas gedacht......
Allerdings schwebte mir eine vor mit zwei oberirdischen Tanks in einer Betonwanne.......
Leider bis jetzt nur ein einziges Bild in dieser Richtung gefunden....und da sind die Tanks nur ausschnittweise mit drauf.
Grüße
Michael
--
http://forum.modelltechnik24.de
|
|
| |
|
|
17.03.2011, 18:38 Uhr
EICHE
|
Hallo zusammen,
heute möchte ich mal mit den ersten Kommentaren und Bildern zu der Tanke beginnen.
Am Sontag habe ich die Grundteile gezeichnet und anschleißend an der Fräse bearbeitet.
Die beiden Grundteile der Tankstelle bestehen aus 5 mm Poly und sind doppelt verklebt.
Die Randsteine sind durch Bohrungen außen angedeutet worden und müssen abschließend mit einer Flachfeile noch ausgearbeitet werden, sodass es nach einer Mörtelfuge aussieht.
Hier mal der fertige Zwischenstand.
So, dann etwas Grundierung ins Spiel bringen.
Und zu guter letzt kommt der gelb - schwarze Randsteinanstrich für Bline Kraftfahrer
Fortsetzung folgt........
--
Gruß Gerhard
|
|
| |
|
|
17.03.2011, 19:12 Uhr
steini
|
Hi Gerhard
sieht klasse aus
Das Tankstellenhäuschen machste das auch noch???
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
| |
|
|
17.03.2011, 19:45 Uhr
thomas-muc
|
Hallo Gerhard,
Ganz groß Klasse was du da wieder zauberst. Bin schon gespannt wie es weitergeht.
Grüße Thomas
|
|
| |
|
|
17.03.2011, 21:06 Uhr
EICHE
|
Hallo Steini,
Jap, Häuschen ist auch dabei, bzw. geplant.
--
Gruß Gerhard
|
|
| |
|
|
18.03.2011, 08:04 Uhr
steini
|
Hai
super lass uns nich allzulange warten.
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
| |
|
|
19.03.2011, 14:43 Uhr
EICHE
|
Hallo zusammen,
heute geht es weiter mit den Bildern von gestern Abend.
Der Bau wurde an den Senkrechten Pfeilern fortgesetzt.
Im Anschluß wurden die Querausleger für die erforderliche Betankung montiert.
Zu guter letzt mit ein paar Details, wie eine Apsperrung usw.

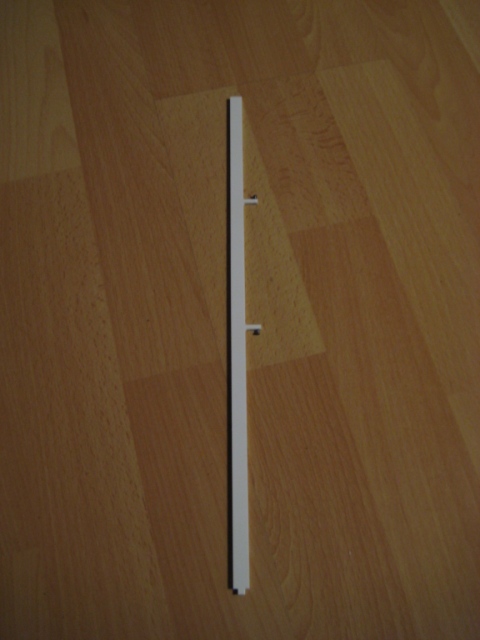

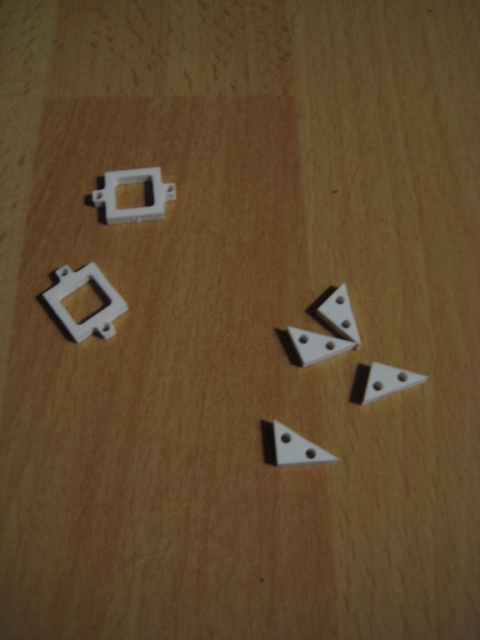

Hier einzel Pfeiler, für einen Ausleger.

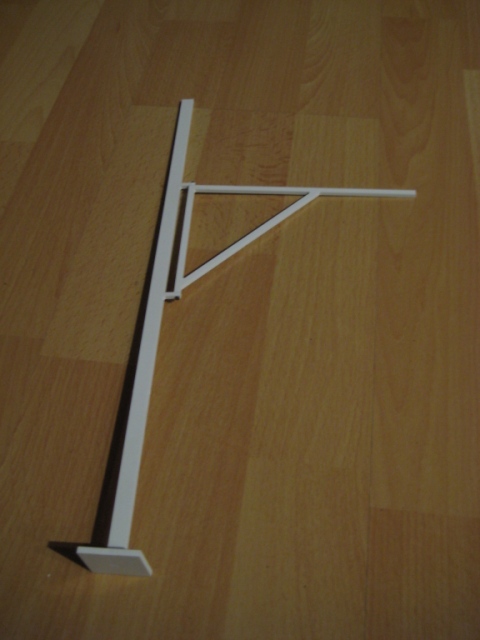

So, das ganze montiert mit Grundplatte.
Nun, erfolgt die seitliche Aufdopplung li. und re.
Danach erfolgt die Montage von etwas schnick schnak, für´s Auge.

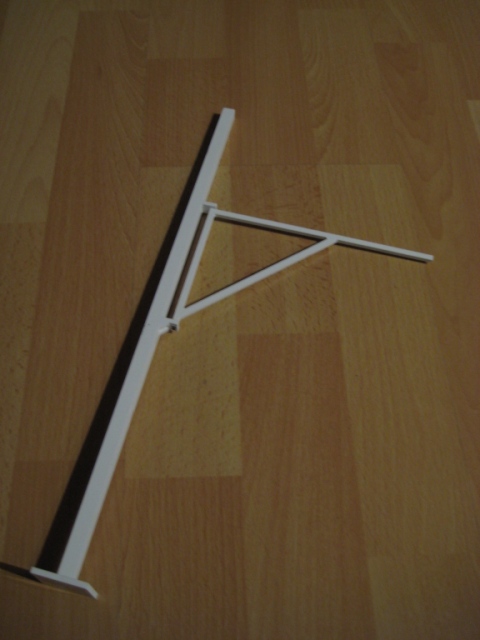

Ausleger eins, wäre dann soweit fertig.
Das selbe Spiel wird dann beim Doppelausleger ebenfalls praktiziert.
Jetzt noch schnell die Absperrung zusammenklebt.

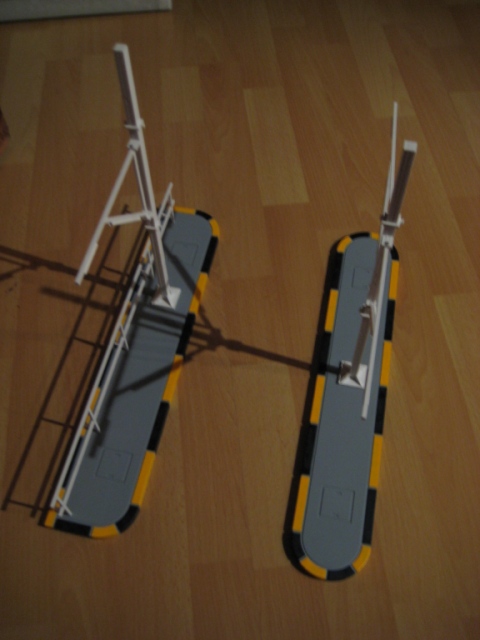

Hier mal ein kleiner Überblick, wie das ganze zusammen wirkt, nachdem ich an den Querauslegern
die Rohre für die Schlauchaufnahme angeklebt habe.
|
|
| Beitrag 6 mal editiert. Zuletzt editiert von EICHE am 20.03.2011 13:15. |
|
|
20.03.2011, 13:28 Uhr
EICHE
|
Tag die Herren,
heute geht es ein wenig weiter.
Die Absperrung habe ich in der zwischenzeit mit zwei Hinweisschildern versehen.
Des weiteren habe ich die Schutzböller erstellt, abgegossen und bemalt.
Zusätzlich hat die Tanke einkleines Häuschen bekommen.
Hier mal der aktuelle Zwischenstand.

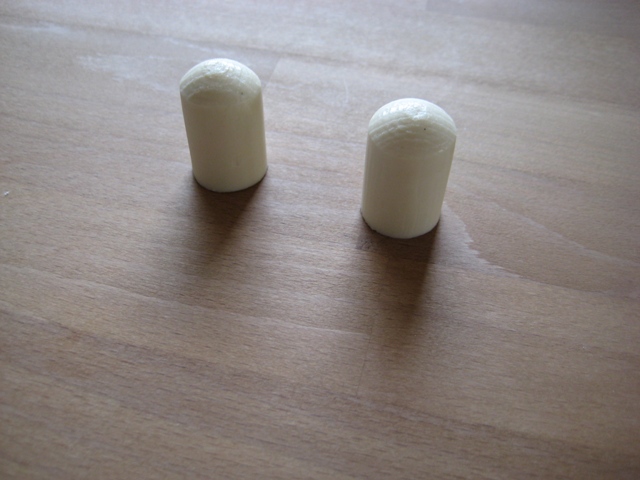

Erstellung der Beton Schutzböller
Die Absperrung mit Schildern
Ein kleines Beistellhäuschen

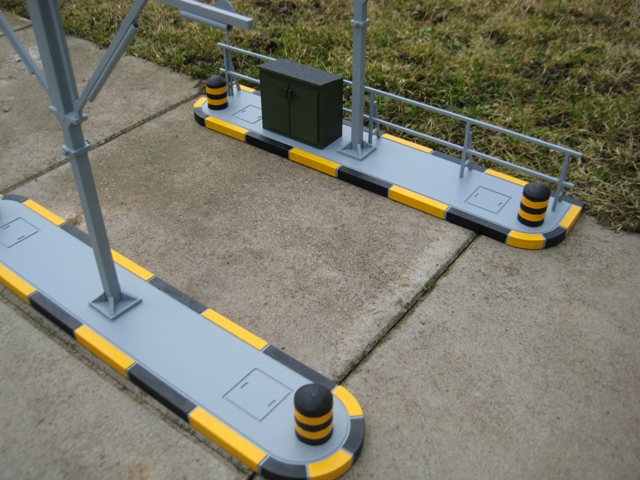

So, dann mit etwas Farbe im Freien.
--
Gruß Gerhard
|
|
| |
|
|
24.03.2011, 18:49 Uhr
EICHE
|
Hallo zusammen,
nach einer kleinen Verschnaufpause geht es mit dem Bau der Tankstelle weiter.
In der Zwischenzeit wurden folgende Bauteile erstellt und verklebt.
1. Tankstellen Häuschen
2. Beistell Lagerschrank
3. Feuerlöscherbehälter
Hier mal die Bilder, die ich bei der Erstellung dokumentiert habe.
Die Grundelemente der Hütte.
Und hier mal die Zukünftigen Behälter der Feuerlöscher.

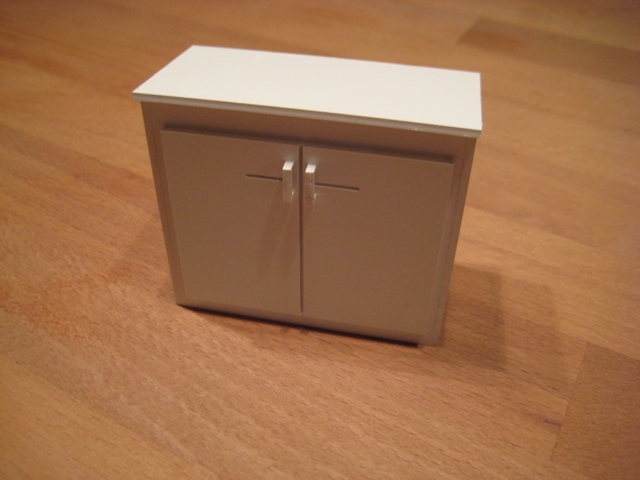

Die Einzelteile des Lagerschrankes.

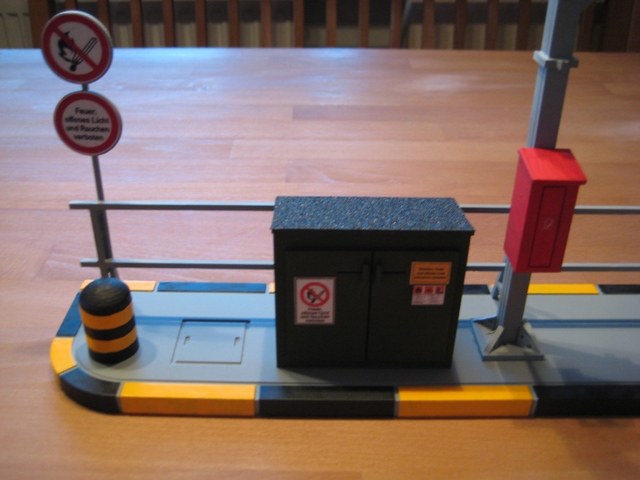

So, dann mit etwas Farbe und den ersten Aufklebern:

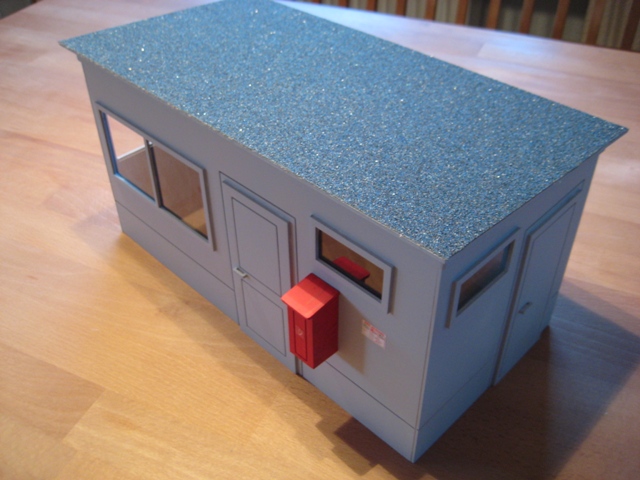

Die Hütte etwas aufgewertet mit Anti Rutschbelag und Scheiben aus Makrolon.
Fortsetzung folgt.............................
--
Gruß Gerhard
|
|
| |
|
|
24.03.2011, 19:04 Uhr
steini
|
Hi
wow absolut Geil würde ich auch gerne haben wollen.
Das sieht echt Spitze aus.
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
| |
|
|
24.03.2011, 19:18 Uhr
EICHE
|
Hallo Steini,
Danke
Einen kleinen Nachschlag habe ich noch für Dich.
--
Gruß Gerhard
|
|
| |
|
|
24.03.2011, 20:25 Uhr
Radfahrer
|
Hallo Supertanker!
Spitzen Arbeit!
Auf den Bildern sind hinter den Zapfanlagen immer "Banden" zu sehen. Mal in Grün mal in Warnfarbe. Die solltest Du noch nachempfinden.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
24.03.2011, 21:35 Uhr
mastablasta76
|
Hallo Gerhard,
großes Lob von mir, sieht echt spitze aus, Respekt
Wie ihr das denn immer so hin bekommt mit euren Maschinenpark...
Wäre genau das richtige für meine zukünftige Panzerstrecke im Garten, wann gehst Du in Produktion mit deiner Tankstelle ??
Gruß
Markus
--
Gruß Markus
http://www.rc-panzer-hochfranken.de
|
|
| |
|
|
25.03.2011, 18:20 Uhr
EICHE
|
Hallo Olaf und Markus,
Schön zu hören, das die Tanke Euch gefällt.
Ich habe da eine Gute Nachricht.
Die Bande war von Anfang an geplant und liegt noch auf dem Drehteller zum beeeeeeeeesprühen mit
Nato Oliv.

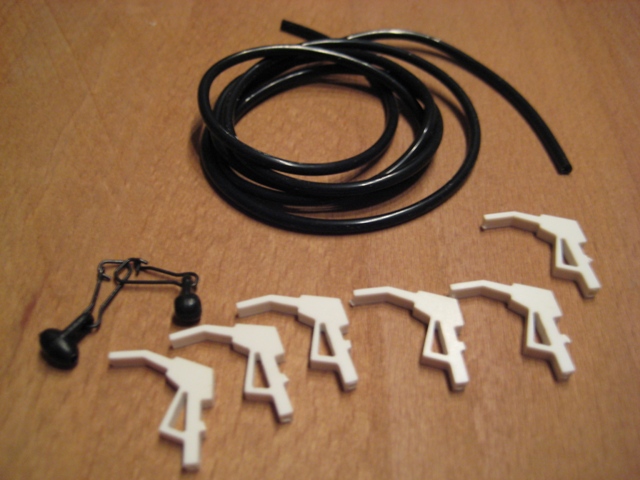

Heute möchte ich mal die Zapfpistolen vorstellen und wie ich diese für den Verbau vorbereitet habe.
Für die Pistolen und die Zapfsäulen werden Silikonschläuche benötigt.
Diese Schläuche, sowie die Aufhängung habe ich beim stöbern im Angelshop gefunden.
So, das was mal wieder für heute.
Morgen gehts dann weiter, mit der Zapfsäule selbst.
--
Gruß Gerhard
|
|
