Thema:  Projekt Inst Panzerrampe mit Dach im Maßstab 1:16 |
[ - Antworten - ] |
03.02.2011, 21:07 Uhr
  EICHE
|
Hallo Modellbaufreunde,
auf Wunsch mehrer User und P.N.´s, werde ich das Projekt Panzer Instandsetzungsrampe mit Dach
in Angriff nehmen.
Nun,
alle die im Besitz von diversen Bildern und Detailmaßangaben sind ( z.B. länge, breite Fahrspuren, Höhe der Rampe usw. ) möchte ich bitten, diese in diesem Post zu veröffentlichen,
damit das ganze auch ansehlich wird.
Hier mal eine kleine Vorschau aus dem Bereich 1/87 wie so etwas aussehen könnte.
--
Gruß Gerhard
|
|
 |
|
|
03.02.2011, 21:35 Uhr
moadin
|
Servus Gerhard,
schönes Projekt hast du dir wieder ausgesucht.
Ich schau mal was ich machen kann sollte kein Problem sein
aber ohne Glasdach .
Außer es hat sich in den letzten 10 Jahren so verändert das Glasdach nun standart
ist.
Gruß Martin
|
|
| |
|
|
03.02.2011, 21:44 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
da hast du dir aber wieder ein sehr interessantes Projekt heraus gesucht.
Ich denke mal auch dieses wirst du wieder mit bravour meistern !!!
Freue mich auf deinen Bericht.
Kümmerst du dich denn auch um den Bodenbewuchs
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
03.02.2011, 21:49 Uhr
Norbert
Puppenspieler
[Administrator]
|

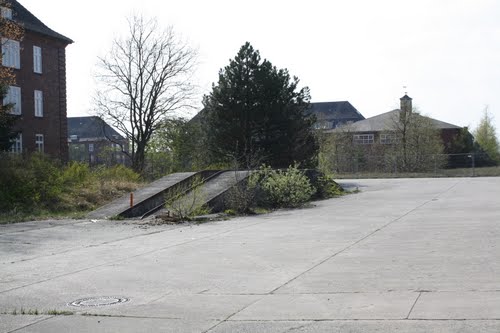

Wobei die überdachten Rampen in der Regel eher für Radfarzeuge gedacht sind.
Gruß Norbert
--
http://www.panzerfan.de
|
|
| |
|
|
03.02.2011, 22:03 Uhr
kampfgnom
|
Hallo Gerhard,
ja genau das ist sowas wie ich meinte
Das Glasdach von der 1:87er hat genau die gleiche Form, wie das Original welches in meinem Kopf rumschwirrte, nur das Wellblech war in etwa so vergilbt wie auf Norberts Bildern. Allerdings, war die Rampe dort nur von einer Seite befahrbar, an der anderen dann mit Geländer abgesichert.
In Idar habe ich öfters sogar die PzH 2000 gesehen, passte grade so rein.
Gruß
kevin
|
|
| |
|
|
03.02.2011, 22:11 Uhr
predator74
|
Hallo Miteinander
Habe voriges Jahr mir ein Leo 2a6 von Tamiya zugelegt und mir so gedacht schön und gut aber der braucht ein Parcours zum fahren.
Und habe da mehr oder wenige verschiedene Teile gebaut die da wären
- eine art Rüttelpiste
- eine Inst-Rampe
- Brücke (steck system um verschiedene längen zu haben)
- Kletterstufe mit Graben (viel mehr ein Spalte)
- Wasserdurchfahrt (kommt natürlich keins rein)
Zur Inst-Rampe ist viel mehr nach freen Maßen entstanden habe versucht über Google Earth vermessen
was mir dazu noch fehlt ist an der seite die Treppe und der Laufsteg.
Wenn intresse an Fotos eine PN an mich.
Gruß Lars
|
|
| |
|
|
03.02.2011, 22:59 Uhr
EICHE
|
Hallo zusammen,
das sind doch schon sehr schöne Bilder für den Anfang.
So wie ich das sehe, zieht es ja wie Hechsuppe hier durch die Halle
Zu der Rampenhöhe:
Laut meinen Berechnungen, sollte diese in etwa 1044 mm hoch sein.
Entspricht hier im Maßstab 1:16 , ca. 65 mm bis 70 mm
Die Abstellfläche der Rampe hätte ich 65 cm gemacht, sodass ich noch etwas Spiel beim Fräsen
hätte.
Dazu kommen dann noch jeweil links und rechts ca. 40 bis 45 cm.
Somit hätte die Rampe eine ordentliche Gesamtlänge von 155 cm
Für die Hütte hätte ich dann seitlich, Hohlkammerplatten angedacht, mal sehen.
--
Gruß Gerhard
|
|
| |
|
|
04.02.2011, 00:09 Uhr
Radfahrer
|
Hallo Gerhard!
Für Finow hatte ich damals eine Rampe in Beton gegossen. Dadurch konnte sie das ganze Jahr über draußen bleiben. Um das Ding handhabbar zu halten habe ich aber insbesondere die Auffahrten verkürzt und so steil es ging gehalten.
Leider ist sie durch Vandalismus zerstört worden, so daß ich für unser neues Gelände in Tegel wieder etwas bauen muß. Ich werde Deinen Bericht im Auge behalten  , viel Erfolg!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
04.02.2011, 07:18 Uhr
spot01
|
quote:
Original von EICHE:
Hallo zusammen,
Zu der Rampenhöhe:
Laut meinen Berechnungen, sollte diese in etwa 1044 mm hoch sein.
Entspricht hier im Maßstab 1:16 , ca. 65 mm bis 70 mm
Die Abstellfläche der Rampe hätte ich 65 cm gemacht, sodass ich noch etwas Spiel beim Fräsen
hätte.
Dazu kommen dann noch jeweil links und rechts ca. 40 bis 45 cm.
Somit hätte die Rampe eine ordentliche Gesamtlänge von 155 cm
Für die Hütte hätte ich dann seitlich, Hohlkammerplatten angedacht, mal sehen.
--
Gruß Gerhard
Gerhard,
wenn ich mir die Maße so ansehe, gibt das ein ordentlicher Klopper.
Du solltest an die Leute denken, zu regelmäßig zu Treffen und Veranstaltungen fahren - sprich das Teil muss klappbar, faltbar, steckbar und somit transportierbar gemacht werden -
Ansonsten ist das ganze Teil Pillepalle und "Nice to have only".....................
Denke mal drüber nach. In der frühen Phase der Planung sollte dies noch möglich sein.
Gefaltete Grüße
Peter
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von spot01 am 04.02.2011 09:57. |
|
|
04.02.2011, 17:14 Uhr
EICHE
|
Hallo Peter,
Na klar habe ich das schon mit einberechnet, das dieses Projekt
klappbar oder faltbar bzw. steckbar und somit auch transportierbar bleiben muss.
Betrifft mich ja genauso, sowie alle anderen
Ansonsten, werde ich mich als erstes über die Bedachung stürzen.
Ne Handskizze hab eich schon mal beim Kaffeetrinken gezaubert.
Jetzt heißt es das ganze im CAD umsetzen.
--
Gruß Gerhard
|
|
| |
|
|
05.02.2011, 15:02 Uhr
EICHE
|
Hallo Modellbaufreunde,

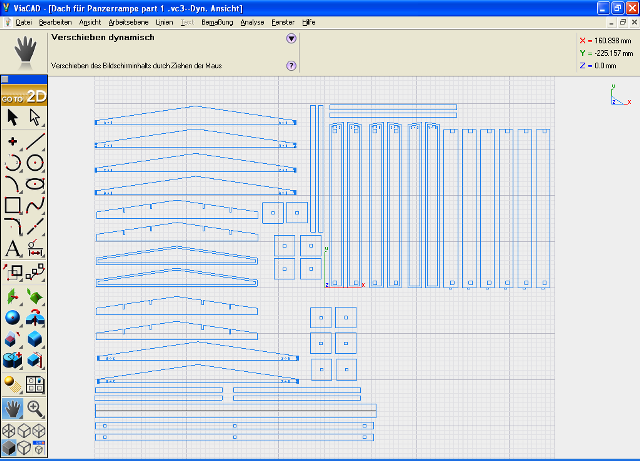

hier mal ein kleiner Auszug von der aktuellen Zeichnung der Hallenteile.
Parallel muss jetzt mal 3 mm Material bestellt werden, damit was vorwärts geht,
auf der Baustelle.
--
Gruß Gerhard
|
|
| |
|
|
13.02.2011, 00:07 Uhr
EICHE
|
Hallo zusammen,
möchte mal wieder was neues von der Front berichten.

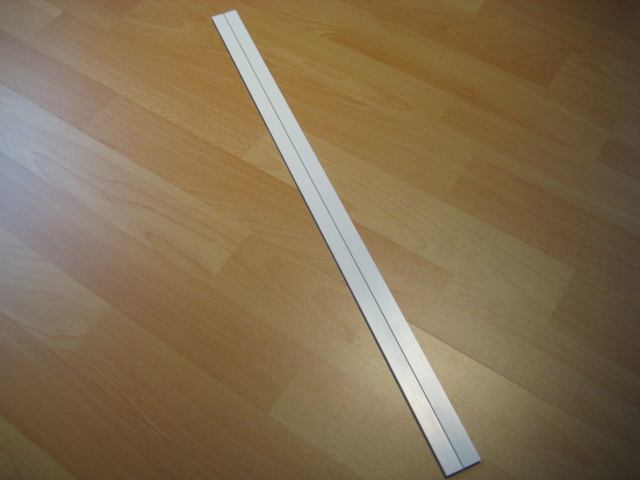

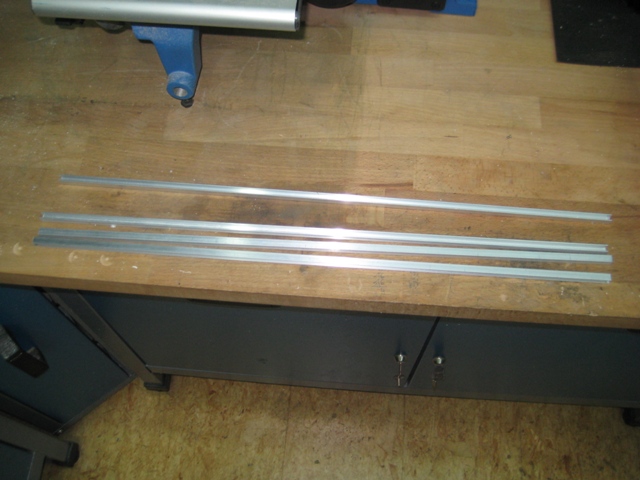

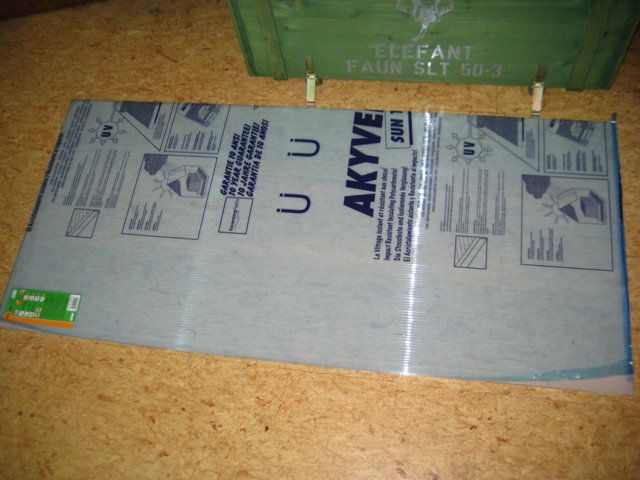

Für die Dachkonstruktion bzw. Seitenverkleidung der Überdachung habe ich heute im Baumarkt Alfer U- Profile mitgenommen und parallel bin ich dabei auf eine PVC Hohlkammerplatte mit 4,5 mm gestoßen.
Danach ging es heute in den Keller und wir haben mal 1 m² Poly Material vernichtet.

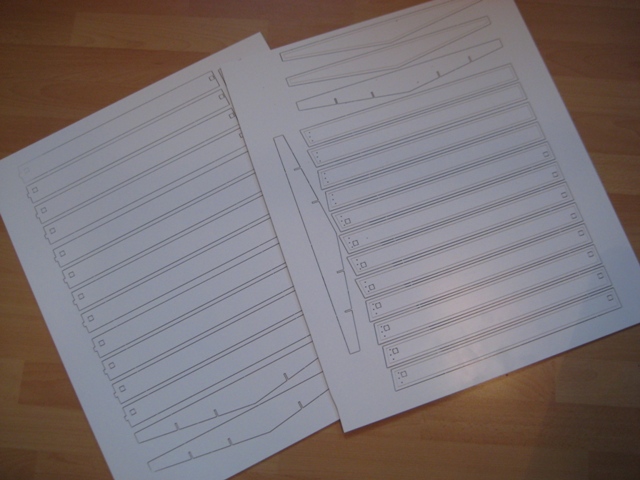

Die Fräs- Parts der Hallenkonstruktion, insgesamt 3 Platten

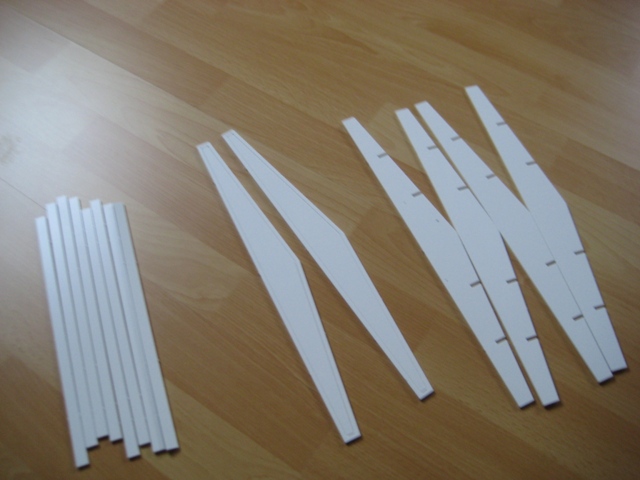

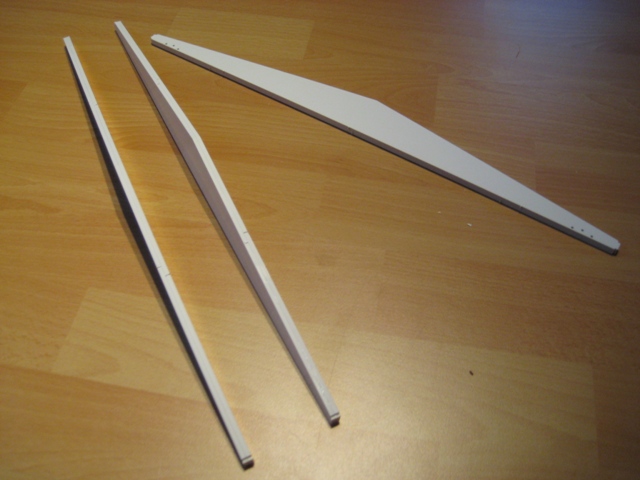

In Schichtbauweise die inneren Dachverstrebungen
Ebenso die tragenden Pfeiler

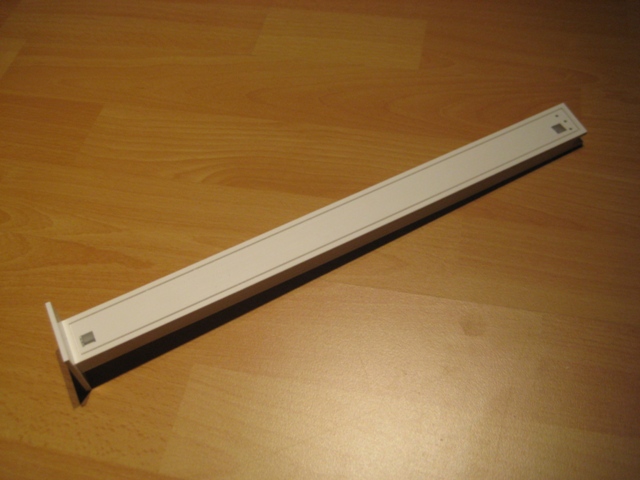

Hier ein Außenpfeiler

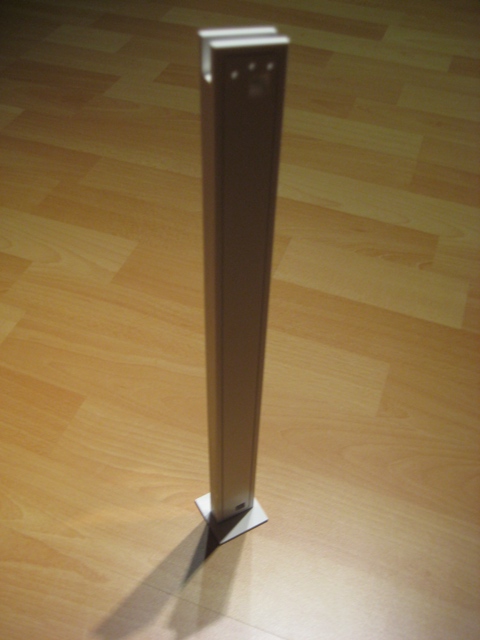

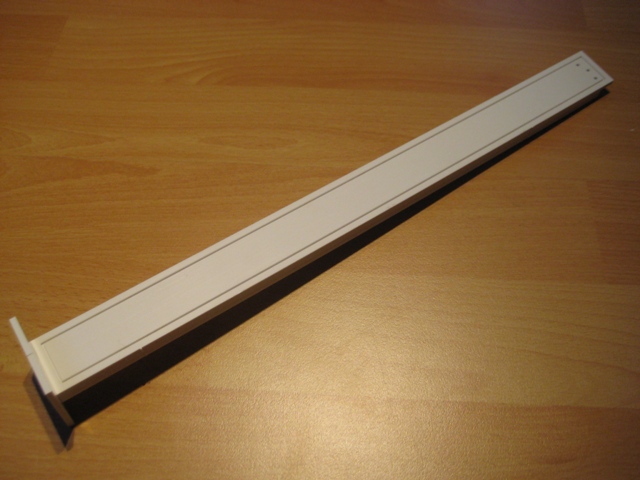

Und hier mal einer fertig verklebt, 4 x 3 mm Material.
Fortsetzung folgt.
--
Gruß Gerhard
|
|
| |
|
|
13.02.2011, 17:23 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
wouw - das sieht sehr vielversprechend aus !
Respekt.
Freue mich auf weitere Bilder.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
13.02.2011, 20:30 Uhr
EICHE
|
Hallo zusammen,
wollte mal mit Bilder´n für Nachschub sorgen.
So wie es aktuell aussieht könnte die Halle am Dienstag Abend fertig werden.

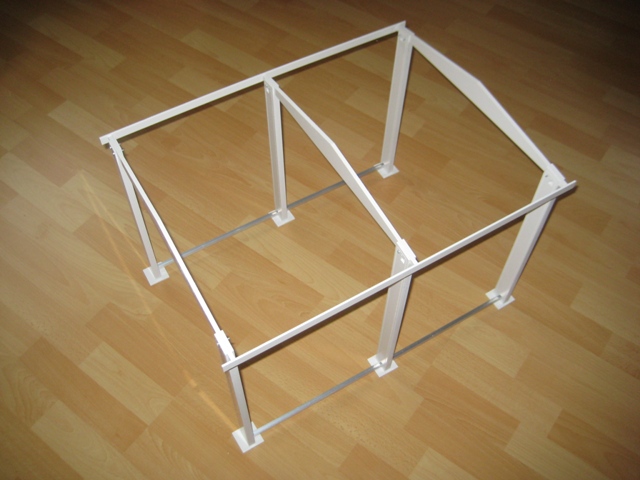

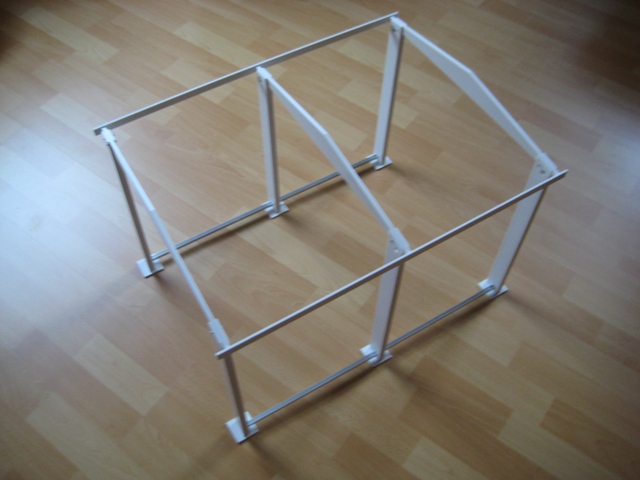

Hier mal der aktuelle Stand der Dinge

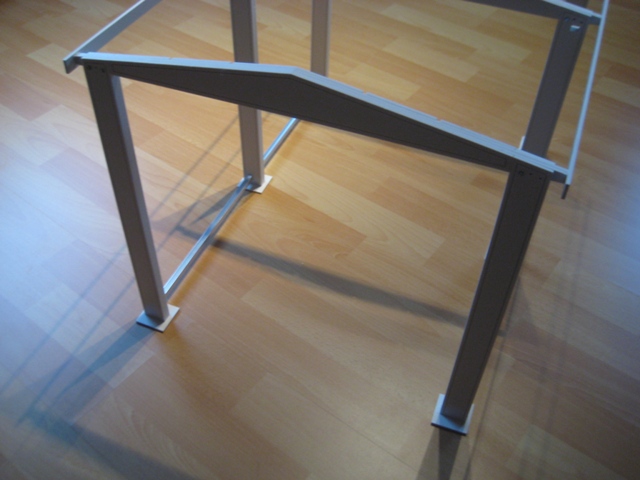

Das obere Rahmengestell wurde mit den seitlichen Abdeckungen verklebt und auf die Pfeiler gesetzt.
Die Alu U Profile werden nur durch die Pfeiler gesteckt.
Für die Montage können die Pfeiler mit dem Rahmen verschraubt werden.
Eine Alu U Profil hat auch schon seinen Platz eingenommen.
Hier mal die zusätzlichen Dachteile

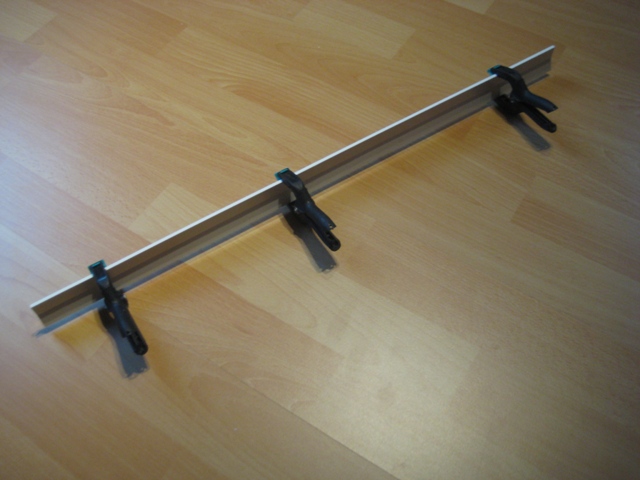

So, der Dachabschluß wird gefaltet und innen geklebt.
Jetzt mit Verstrebungen.
2 Alu Schienen fehlen noch !
--
Gruß Gerhard
|
|
| |
|
|
13.02.2011, 20:58 Uhr
steini
|
Hi
sieht klasse aus.Grüsse
--
