Thema:  Tpz Fuchs (Pio) in 1:10 Standmodell |
[ - Antworten - ] |
04.12.2010, 18:49 Uhr
  Horschemo
|
Hallo scenic99,
bin nur kurz wieder da, es sieht "Abenteuerlich" aus, aber ihr werdet es noch sehen..
Und vielen dank für die Aufmunterung, hin und wieder brauch man das..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
 |
|
|
04.12.2010, 20:12 Uhr
BW-Kette
|
Hallo Kai
Schöne Arbeit wie ihr schon mehrfach gesagt.
Nun folgendes: Wie Du schreibst soll es ein Standmodell werden. Konzipier es gleich als RC Modell. Die Erfahrung hat hier schon jemand gemacht. Frag mal chris_at. Hinterher wird es nur mehr Arbeit.
Frank
|
|
| |
|
|
04.12.2010, 20:19 Uhr
Horschemo
|
Hallo Frank, habe sehr lange darüber nachgedacht..
Und habe mich dazu entschloßen, kein RC Model zu bauen, er soll nur gut aussehen..
Eines tages, vielleicht, werde ich den Fuchs in RC Bauen, nur aus Poly..
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
05.12.2010, 15:19 Uhr
Horschemo
|
Hallo, und einen schönen Sonntag für euch alle.
Ich hab an der Seite mit dem ganzen Werkzeug fast was vergessen...
Die Holzsäge...
Ich hab das heute mal schnell nachgeholt.
Für den Kasten habe ich 6mm Messing U-Profil verwendet.
Für die Säge 2,9mm Messingrundrohr, das Sägeblatt, besteht aus 0,5mm Kupferblech.
Die Sägezähne habe ich mit einer dreikant und rund Nadelpfeile gemacht, hab mal ein echtes Sägeblatt zum Vorbild geholt.
Danach ein Paar Details, dann noch schnell Verlötet.
So, ich geh mal wieder etwas Zeichnen..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Horschemo am 11.12.2010 20:13. |
|
|
05.12.2010, 15:47 Uhr
SLT50-2
Der Dachsmaster
|
Hi Kai,
das mit der Pinseltupftechnik hat was,mein Dachs ist ebenfalls nur mit dem Pinsel lackiert.
 .
Dein Slang hört sich ja fast wie St.Wendel oder Richtung Freisen an.
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
05.12.2010, 15:52 Uhr
Horschemo
|
Hallo Michael,
ja genau so sieht das aus..
Nee, Kreis Saarlouis nahe Lebach, in St.Wendel war ich nur Stationiert beim SIZ860, ist jetzt leider HIL..
Wie kommste drauf?
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Horschemo am 05.12.2010 19:56. |
|
|
06.12.2010, 10:39 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
@ Kai ......, er soll nur gut aussehen..
Gut aussehen tut es jetzt schon und auf die Pinsel tupf Aktion bin ich sehr gespannt , super Arbeit .
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
06.12.2010, 14:32 Uhr
Horschemo
|
Hallo Frank, ich sag mal recht danke..
Naja, ist halt noch viel Arbeit..aber ich freu mich drauf.
Dein Königstiger in 1:10 ist aber auch ganz grosses Kino, da sieht man, was ein Mensch schaffen kann.
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
11.12.2010, 08:51 Uhr
SLT50-2
Der Dachsmaster
|
quote:
Original von Horschemo:
Hallo Michael,
ja genau so sieht das aus..
Nee, Kreis Saarlouis nahe Lebach, in St.Wendel war ich nur Stationiert beim SIZ860, ist jetzt leider HIL..
Wie kommste drauf?
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
Hallo Kai,
ein Arbeitskollege von mir kommt aus Freisen" unn demm sei Dialekt hiert sich genauso ann"
In St.Wendel war ich früher auch öfter,als wir die M 109 Haubitzen aus Kusel zum Update hingebracht hatten.
Deine Säge sieht übrigens richtig gut aus(wie der Rest des Modell´s bis jetzt auch)
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von SLT50-2 am 11.12.2010 08:54. |
|
|
11.12.2010, 18:14 Uhr
Horschemo
|
Hallo Michael, achso, jo der ganze Ecken dahinten redet so.
Wir sin uns nur nie einig wers vom wem hat..
M 109 zum Update, du willst garnicht wissen was die mit der armen M 109 so veranstaltet haben.
Wenn ich bedenke wie oft ich schon raus auf die Teststrecke musste, um sie wieder zurück zu Schleppen..
Ich hab immer "Wehrmatzersetzer" zu den Jungs auf der Teststrecke gesagt.
Hab mich in der Zwischenzeit, entschlossen ein wenig Licht in den Fuchs zu bringen.
Geht außen nicht mehr alles, musste ich einiges zerstören, aber das Highlight ist und bleibt der Innenraum.
Kommt bestimmt gut, wenns dunkel ist, und der Fuchs Innen rot beleuchtet ist..
Nur im Innenraum, also Rot und weiß, separat schaltbar, war bei uns in der Kante bei einem Modellbauhändler.
Der gute Mann, war schwer in Ordnung, hat mir sogar aufgezeichnet wie ich es am besten mache.
Is zwar einfach aufgebaut, die Batterien und Schalter extern, aber die, lasse ich in einem Nachbau einer Transportkiste für Achsen verschwinden, dann bleibt das Gesamtbild etwas besser erhalten..
Die Anschlüsse, lasse ich unter dem Fuchs, hinter einer Wartungsluke verschwinden, im Triebwerk ist leider nicht soviel Platz, aber man muss sich nur zu helfen Wissen.
Aber Elektronik..ich meld mich bestimmt, wenns nicht Klappen sollte..
Bilder der Tarnbeleuchtung Folgen, das Urmodell hab ich grad eben mit Silikon gegossen, bin mal gespannt ob es was geworden ist..
Brauch ja ein Paar davon..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
11.12.2010, 19:15 Uhr
kampfgnom
|
Hallo Kai,
schön das du dich für ein bisschen Licht tentschieden hast.
Wie wäre es denn, wenn du die Akkus in den S-Draht Boxen auf dem Dach unterbringst?
Da kommst du für einen Akkuwechsel sehr schnell und einfach dran und die Kabel kannst du mit Sicherheit in deiner Sandwichpanzerung gut verbauen.
Gruß
kevin
|
|
| |
|
|
11.12.2010, 20:52 Uhr
Horschemo
|
Hallo Kevin, jetzt weiß ich auch, warum ich mich hier Angemeldet habe.
Das ist wirklich ne gute Idee, wollte zwar wirklich S-Draht reinmachen, aber einen Behälter habe ich ja noch..
Habs grad ausgemessen, müsste vom Platz her passen.
Könnte natürlich einen Kanal in die Zwischenschicht machen, bräuchte ich nicht alles zu Kompliziert zu Verkabeln.
Ich lasse mir es mal durch den Kopf gehen.
Hab grade die Urform aus dem Silikon herausgeholt, sieht zwar so aus als ob es ein Paar Lunker drin sind, aber im Feilen bin ich ja groß..

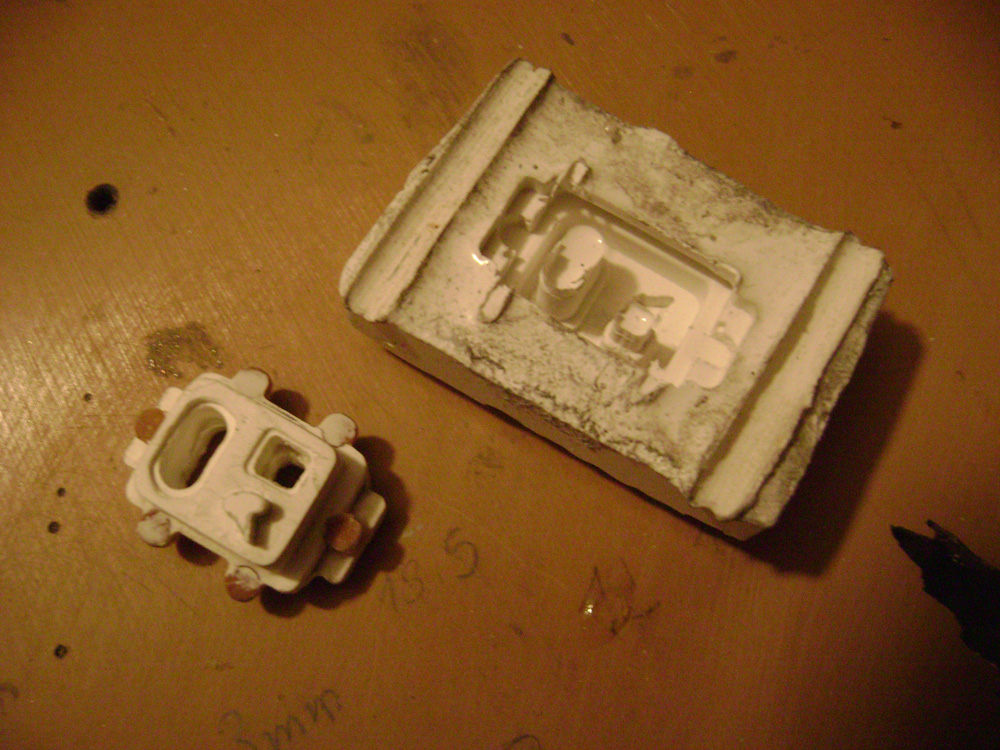

Da hätten wir mal beides, die Urform des Tarnlichts und die Form, na gut, die Urform is en bissl groß geworden, aber es hält sich noch im Rahmen.
Das langloch ist für das weiße Licht, das rechteckige für das rote.
Es ist das erste mal, wo ich eine Form aus Silikon gemacht habe, also habt ein wenig nachsicht.
Aber ich denke, es geht schon, muss ja bei den Sitzen, und vielleicht anderen Teilen, wo ich öfters brauche, das gleiche Verfahren anwenden.
Die Form, habe ich eben mit 2K Epoxy ausgegossen, mal schauen wie es Morgen aussieht.
Was bei der Urform auffällt, ich habe noch keine Bohrungen vorgesehen, das hole ich aber bei den Fertigteilen nach.
Ich werde die Tarnleuchten, so befestigen, das ich sie bei Bedarf, gut wieder ausbauen kann.
Bin leider noch nicht dazu gekommen, die Gläser anzufertigen, mach ich wohl auch Morgen mal.
Ich bin zwar schon etwas voran gekommen, aber wohl nicht soweit, das ich ein weiteres Bild einstelle.
War in letzter Zeit damit beschäftigt, das Schienensystem vom Fuchs zu Bauen und zu Fräsen.
So, ich bin dann wieder weg.
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Horschemo am 11.12.2010 22:10. |
|
|
14.12.2010, 19:35 Uhr
Horschemo
|
So, es gibt mal wieder was neues, habe Leider im Internet ein Bild von einem Pio Fuchs mit Behältern für die Tarnnetzstangen an der Außenseite gefunden, hat mir natürlich so gut gefallen, das ich einen Behälter doch mal schnell Baue musste..
Da ist der Behälter schon fertig gelötet.
Alle Scharniere sind natürlich auch Funktionsfähig, es wurde 0,5 Kupferblech verwendet, davon habe ich ja genug.
Ich verwende Kupfer auch sehr Häufig, die beste Eigenschaft von Kupfer finde ich, wenn man es Ausglüht ist es extrem gut Formbar, wenn es nach der Bearbeitung (Biegen, Dengeln usw.) wieder hart ist, einfach wieder ausglühen und es so wieder gut Formbar machen.
Kaltverformungen ist so ohne Zwischenglühen (wie bei Messing üblich) möglich, werde mir die Eigenschaft später auch zu nutze machen.
Was natürlich negativ auffällt, Kupfer ist nicht so „Hart“ wie Messing, also verwende ich Messing, bei Teilen, die etwas höher beansprucht werden.
Die Scharniere sind deshalb aus Messing, Messing musste ja aber erst Angeliefert werden.
Habe hier schon Einmal für die Antirutschbeschichtung, mit Krepppapier, abgeklebt.
Da hätten wir die Fertigen Antirutschbeschichtung.
Etwas Franselig, aber das habe ich nach dem Foto Korrigiert.
Dafür habe ich Quarzsand mit der Körnung 0- 0.4 verwendet, wir verarbeiten das Sackweise.
Den Quarzsand bekommt ihr aber auch unter der Bezeichnung Chinchilla Sand, der Entspricht ungefähr der Körnung.
Ja ich weiß, warum Kein Sandpapier?
Sandpapier gut und schön, aber es gefällt mir einfach nicht, habs ja ausprobiert.
Ich habe die Fläche zuvor angeschliffen, entfettet und mit Epoxy bestrichen und Abgesandet.
Ich gehe mal davon aus, das man auf dünnflüssigen Kleber oder Farbe (noch feucht) verwenden kann, alles an dem der Sand haften bleibt und Lackiert werden kann.
Hinweis für die das auch machen wollen.
Bitte passt mit so feinem Quarzsand auf, der ist wirklich sehr fein.
Wenn der mit Rotierenden Bauteilen in Kontakt kommt, bleibt der manchmal daran haften.
Quarzsand ist sehr hart, und hat eine sehr hohe Schleifwirkung, ihr könnt euch wohl denken. was dadurch passieren kann.
Gießform, naja, musste eine neue machen, aber jetzt geht’s, zwar noch Lunker im Fertigteil, aber es hält sich in Grenzen..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
15.12.2010, 10:10 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Kai,
da sieht ja alles wieder wunderbar aus.
Kleiner Tip zu den Antirutschbelägen:
Ich verwende immer Teppichklebeband als Grundlage,das ist schön dünn,und durch den Kleber auf dem Band kann man den Sand schön gleichmässig verteilen und dann nochmal mit Sprühkleber oder dünnflüssigem Sekundenkleber fixieren.
Die Belagstücke kann man sich mit einer Schere passend zurechtschneiden und dann einfach aufkleben.
Man muss dann nicht auf dem Modell mit Kleber rummachen und die Ränder werden sauberer.
Teppichklebeband ist ausserdem sehr dünn und flexibel,man kann die Belagstücke auch über Wölbungen kleben

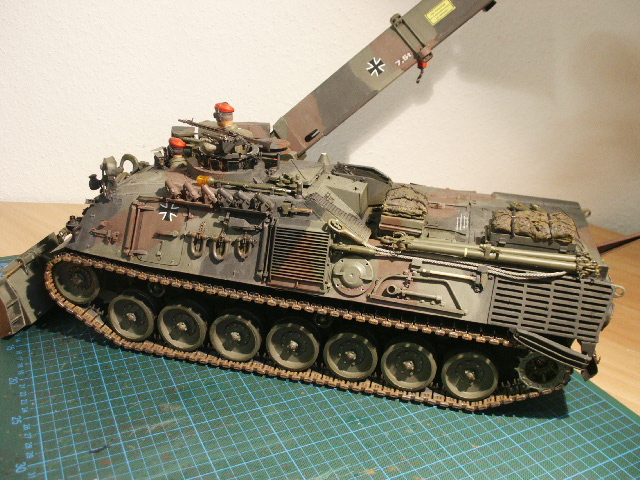

Hier mal 2 Bilder
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
15.12.2010, 11:01 Uhr
Horschemo
|
Hallo Michael,
vielen dank für deinen Tip, und die Bilder.
Hab ich auch schon einmal Probiert, hat mir leider auch nicht so gefallen.
Ich will ja den Effekt das es etwas unsauber aussieht, also das der Antirutschbelag nicht so aussieht das man etwas darauf geklebt hat.
Habe mich damals in der Lackiererei bei uns im Instandsetzungswerk mit einem unterhalten.
Der hat gemeint, das man zu den Anfangszeiten vom Fuchs auch so gemacht hat, wie ich es gemacht habe.
Später hat man die nur noch aufgeklebt, weil der Aufwand doch etwas zu hoch war, und der Antirutschbelag sich auch abreibt nach der Zeit.
Ich weiß, ich Spinne, aber so ist das halt..
Werde deine Methode aber auch wieder mal anwenden, wo es so Aussehen soll das was drauf geklebt wurde.
Vielen dank für deinen Beitrag, ist mir aufgefallen das ich gar kein Doppelseitiges Klebeband mehr habe..
Muss ich beim nächsten Besuch im Baumarkt nachholen..
Gruß Kai
--
