03.10.2010, 19:48 Uhr
  ulip
|
Tach Zusammen
Der Kettenspanner ist nichts Besonderes . Es ist eine nach hinten offene Kulisse . Vorn 6 mm Rund und hinten
18 mm . Das Ganze aus einen Stück gedreht und relativ genau gefertigt . Die Genauigkeit verhindert , daß die Leitrollen unter Spannung schief stehen .Die Spannung erfolgt durch die vordere M 4 Schraube. Habe ich beim Leo schon genauso gemacht und es funktioniert prima.Da wird allerdings gedrückt .
Bis denn,
Uli
|
|
 |
|
|
05.10.2010, 12:22 Uhr
chris_at
[Moderator]
|
Hi,
Danke für die Info;
Was hast Du noch alles für Schätze im Keller??
Eine Frage noch zum Kettenspanner, wieso bist vom "drücken" auf "halten" gegangen?
Hatte das Gründe oder hast nur etwas ausprobiert?
Bei der "Druckausführung" arbeitest Du mit Kontermutter, wogegen Du bei der Zugausführung keine Kontermutter einsetzt. Brauchst Du da keine?
Die Druckvariante hättest doch genauso gut innen einbauen können, dann wäre doch alles weg gewesen, oder nicht?
Fragen über Fragen ;-)
--
Gruss
Chris
aktualisierte HP!
www.Kanonenjagdpanzer.com
|
|
| |
|
|
13.10.2010, 21:40 Uhr
ulip
|
Tach Zusammen

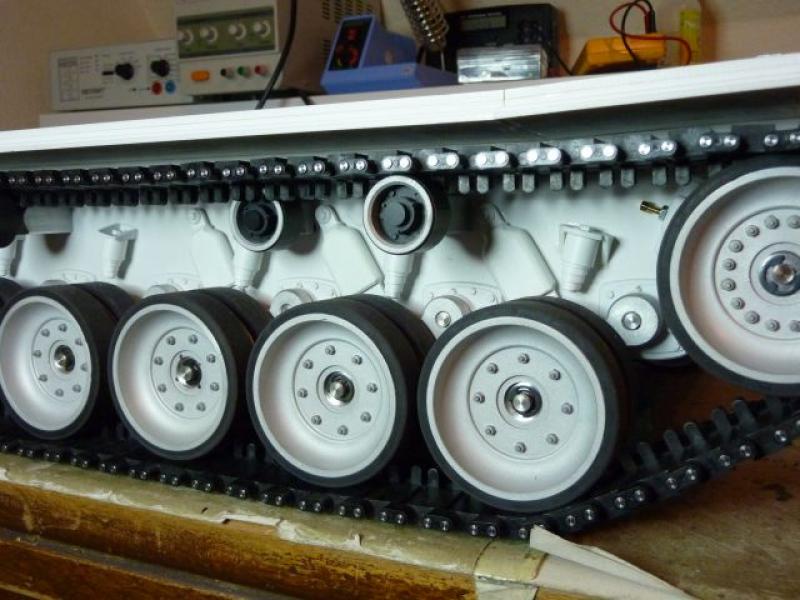

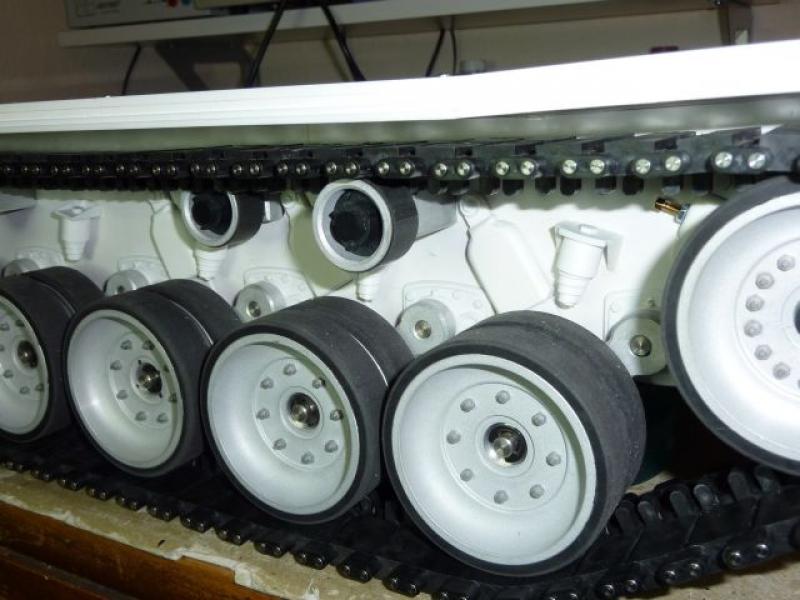

Jetzt mal wieder ein kleines Update . Das Fahrwerk ist komplett .
|
|
| |
|
|
13.10.2010, 21:43 Uhr
ulip
|

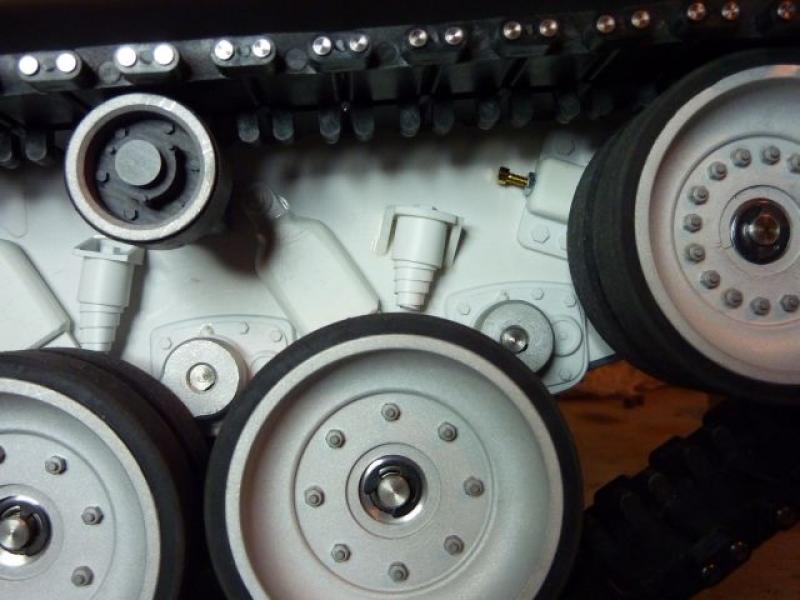

Die Anschlagdämpfer sind wie bei Original auch gewickelt .
Die Naben für die Stützrollen werden natürlich noch gerundet.
|
|
| |
|
|
13.10.2010, 21:44 Uhr
ulip
|
und noch eins zum guter letzt.
Bis denne ,
Uli
|
|
| |
|
|
14.10.2010, 17:34 Uhr
Thakashi
|
Hallo ,
der Wellensicherungsring reicht um die Laufrollen auf der Welle zu halten ?
Wenn ja würde mir das ja viel Arbeit sparen ...
Gruß Uwe
|
|
| |
|
|
14.10.2010, 18:09 Uhr
ulip
|
Hallo Uwe
Hatte zumindestens am Leo noch nie ein Rad ab .
Uli
|
|
| |
|
|
14.10.2010, 21:11 Uhr
Dragunov
|
Ich habe jetzt nur den Sicherungsring DIN471 12mm im Kopf. Jedenfalls hält der axial belastet 5kN aus.
|
|
| |
|
|
17.10.2010, 16:04 Uhr
ulip
|
Tach Zusammen
Nachdem das Fahrwerk fertig ist , geht es ans Räumschild .
Auch dieses baue ich in Mischbauweise , die belasteten Teile Alu und den Zierat aus Poly .

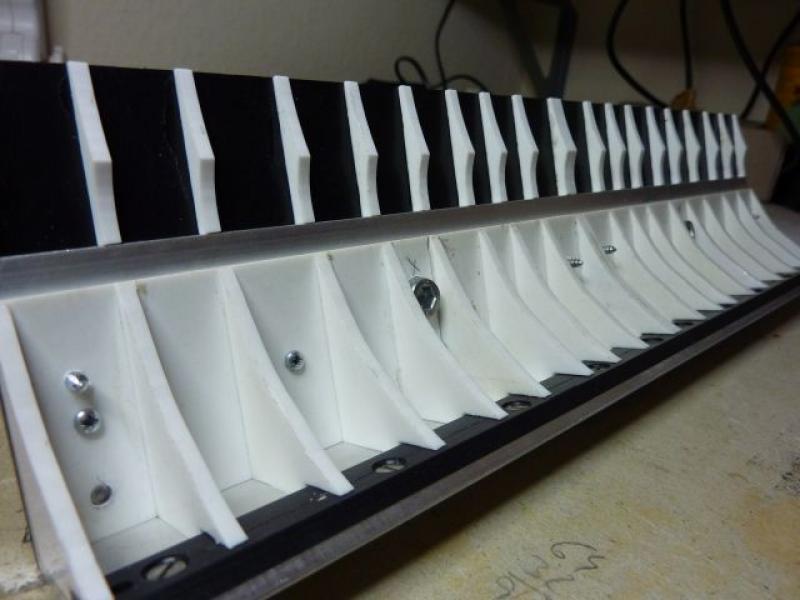

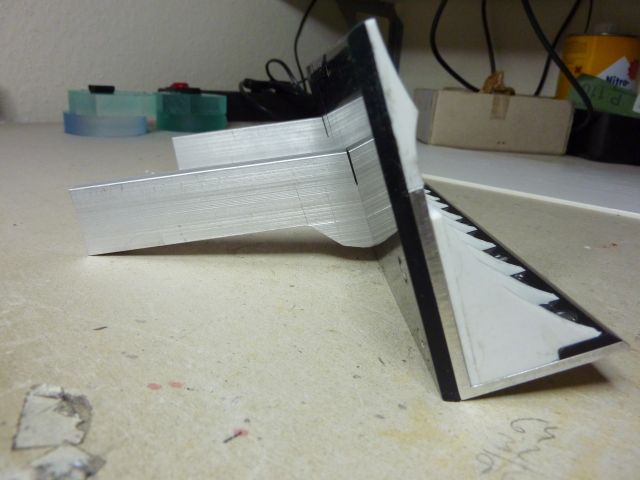

Hier die ersten Fotos vom Rohbau.
|
|
| |
|
|
17.10.2010, 16:05 Uhr
ulip
|
das sollte auch für´s Grobe reichen
|
|
| |
|
|
31.10.2010, 18:48 Uhr
ulip
|
Tach Zusammen

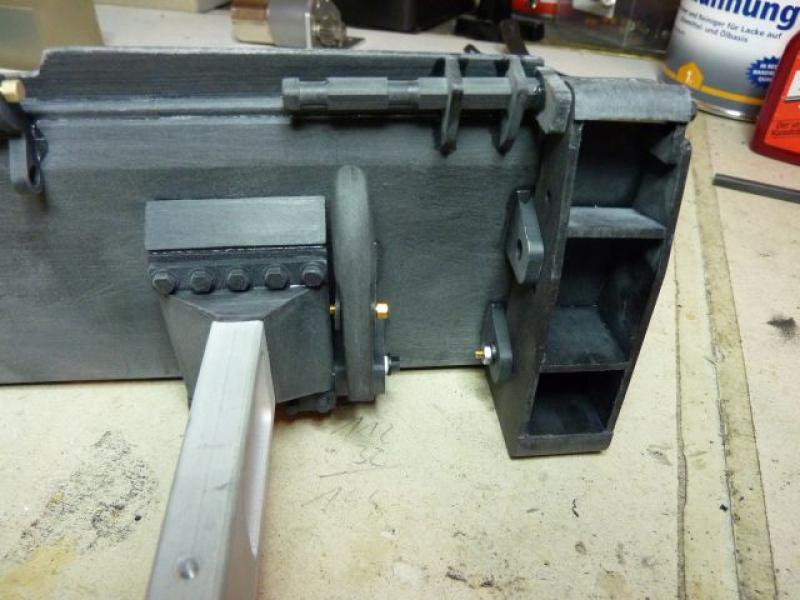

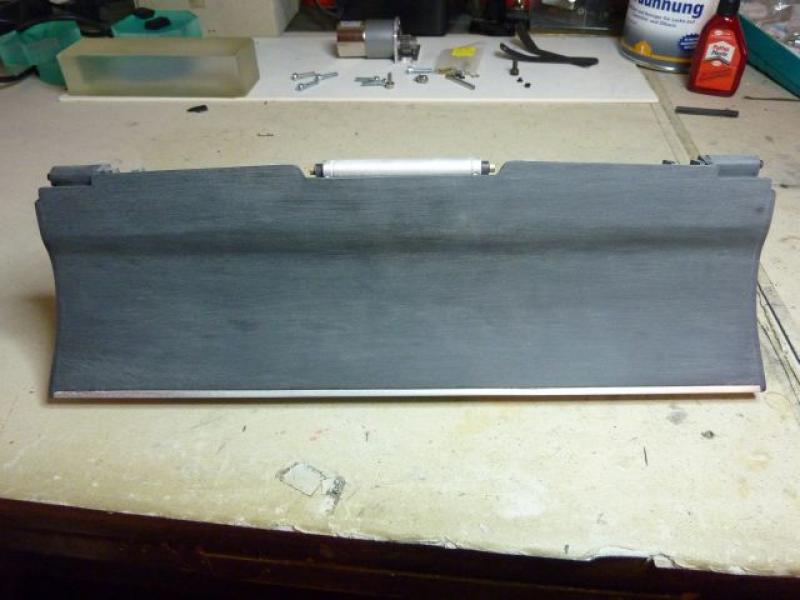

Der Schnee kann kommen , das Räumschild ist fertig . Es sollte auch größere Belastungen aushalten .
|
|
| |
|
|
31.10.2010, 18:51 Uhr
ulip
|

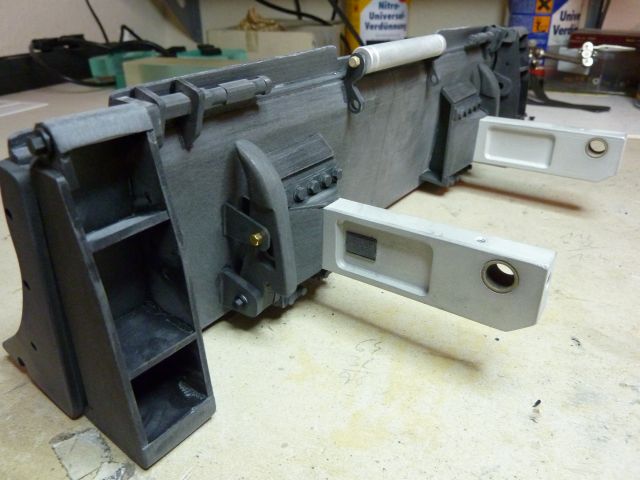

Die Verbreiterungen und die Reißzähne sind nur provisorisch angebaut , da die Teile einzeln lackiert werden.
|
|
| |
|
|
31.10.2010, 18:53 Uhr
ulip
|

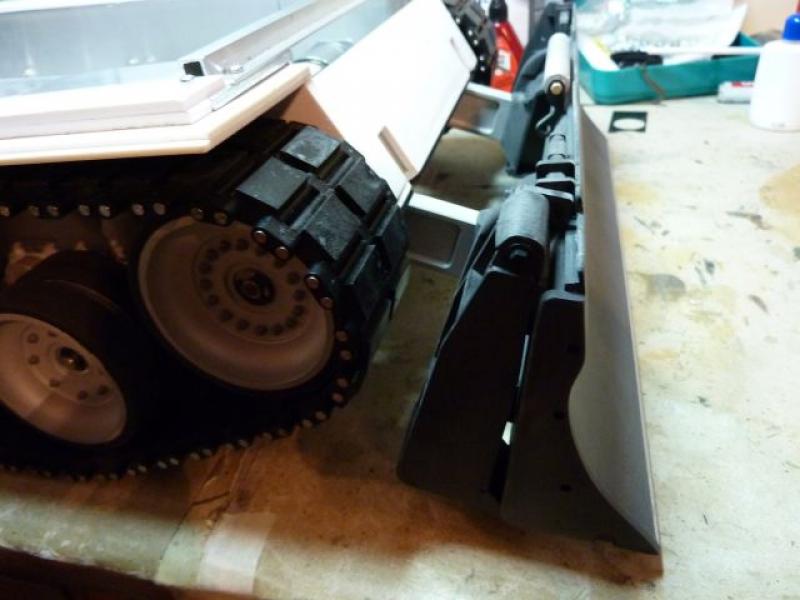

jetzt die ganze Geschichte im angebauten Zustand
|
|
| |
|
|
31.10.2010, 18:56 Uhr
ulip
|

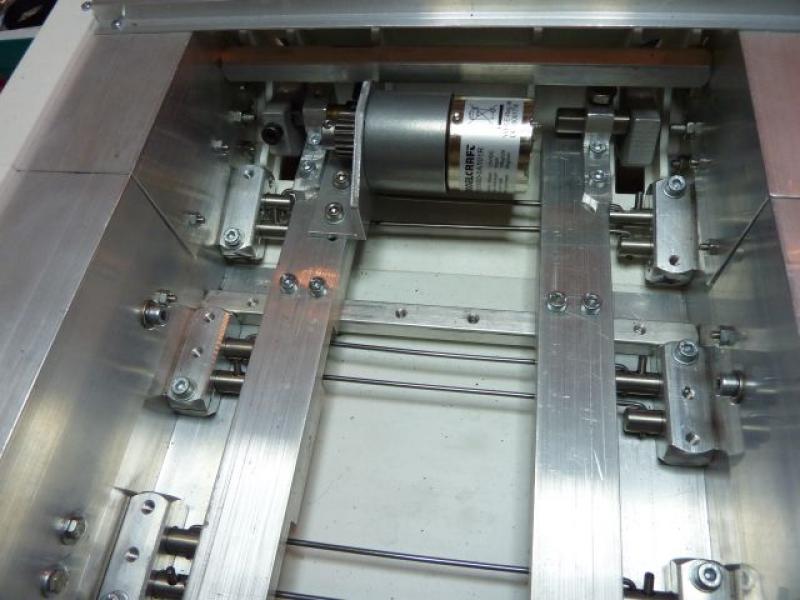

die Antriebsmechanik ist auch fertig . Die Wanne wird mit Leichtigkeit hochgedrückt und das Räumschild reagiert sehr feinfühlig .
Bis denne ,
Uli
|
|
| |
|
|
Dachs in 1:10
