Thema:  Baubericht Leopard 2 A4 Maßstab 1 : 7 |
[ - Antworten - ] |
07.09.2009, 09:16 Uhr
  Leopard-II
|
Hallo zusammen.
Nach einer gewissen Planungsarbeit,soll es nun losgehen. Wie schon berichtet soll mein angefangenes Modell, das lange auf dem Boden stand, vollendet werden. Ich möchte es als Fahrmodell fertig stellen, deshalb möge man es mir nachsehen wenn es mit dem Original nicht immer ganz identisch ist.

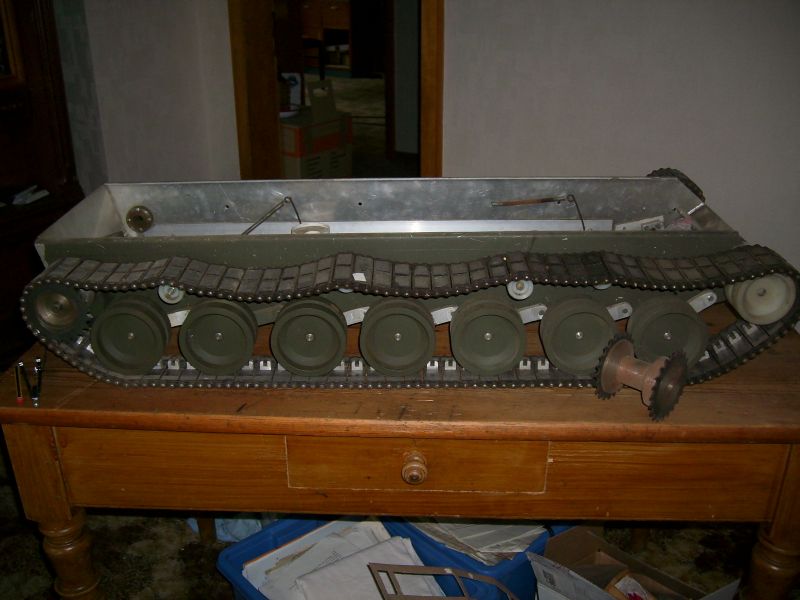

Die folgenden Bilder zeigen mein Modell wie es Ende der 80 er Jahre eingemottet wurde.
|
|
 |
|
|
07.09.2009, 09:21 Uhr
Leopard-II
|

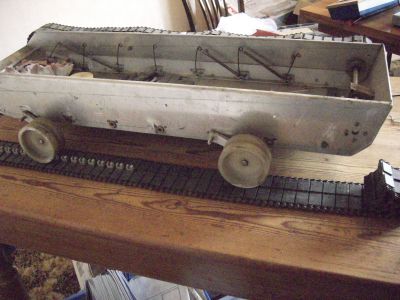

Gestern habe ich schon gekämpft, mit Bilder einstellen, irgendwie hab ichs nicht gerafft. Egal mach ichs eben so. hier nun Bild 2
|
|
| |
|
|
07.09.2009, 09:43 Uhr
Leopard-II
|

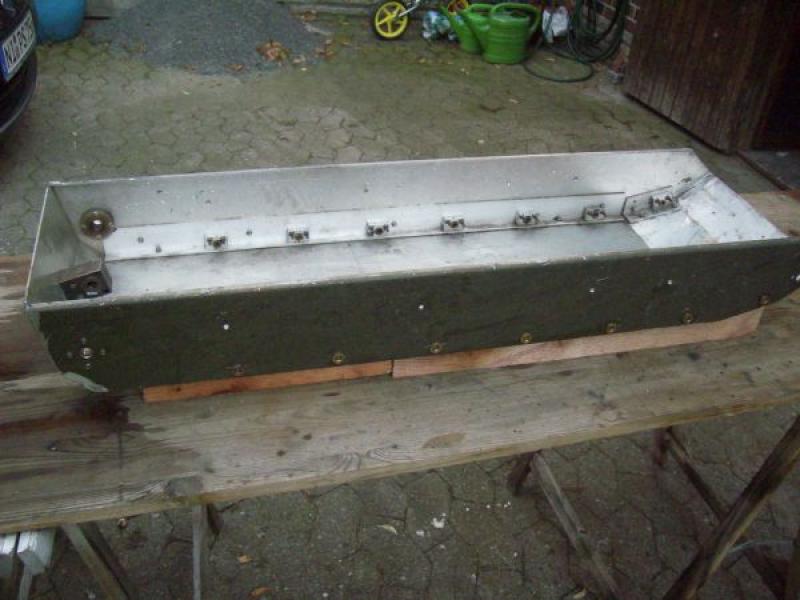

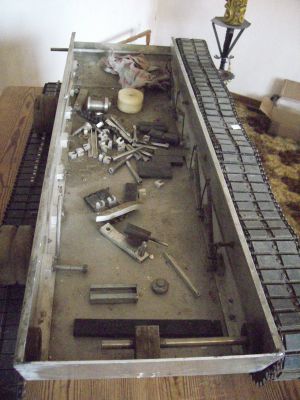

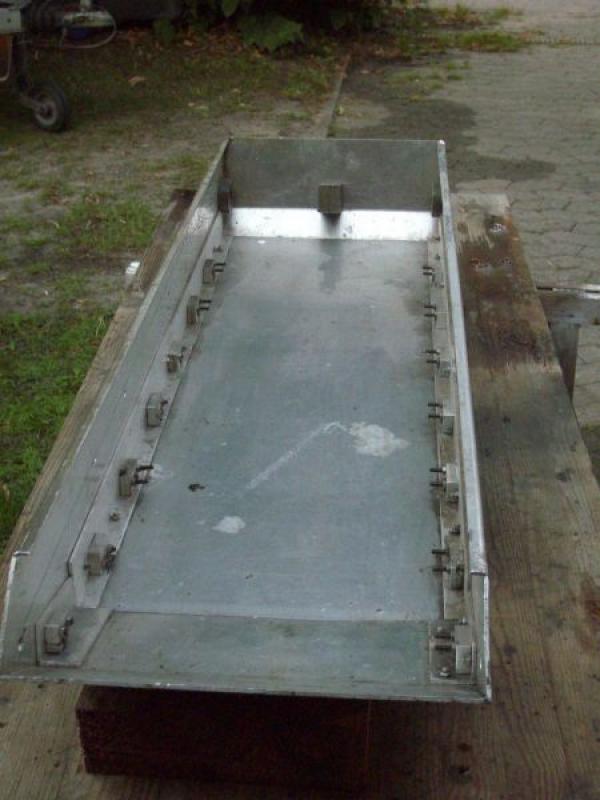

Die erste Arbeit, Demontage, alles raus oder ab.
|
|
| |
|
|
07.09.2009, 09:54 Uhr
Leopard-II
|
Nach Überprüfen der vorhandenen Teile habe ich festgestellt das die Kette überarbeitet (zu ungenau angefertigt) werden muß. Die Schwingarme für die Laufrollen werden neu gemacht und die Laufrollen bekommen " Gummisocken".
So nun erstmal Material bestellt, bald gehts weiter.
Gruß Wilfried
|
|
| |
|
|
07.09.2009, 13:14 Uhr
Stein97440
|
Hallo Wilfried,
wir konnten ja schon in Munster ein bisschen "fachsimpeln". Hoffe Du konntest ein paar Ideen mitnehmen, die Du in Deinem Leo umsetzen kannst.
Ansonsten wünsche ich Dir viel Erfolg und Durchhaltevermögen.
...und immer schön Bilder einstellen
Viele Grüsse
Reiner
|
|
| |
|
|
07.09.2009, 20:51 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi,
ich wünsche dir viel Spaß und Durchhaltevermögen für dein Projekt ! Event. können wir dann mal in 2-3 Jahren zusammen mit unseren 1:7er Leo´s eine gemeinsame Ausfahrt machen
Gruß Axel
|
|
| |
|
|
07.09.2009, 22:02 Uhr
deckelfp1
|
Hallo Wilfried,
endlich geht's los. Die Bauzeit von ca. 20 Jahren spricht für Dich:D
Ich glaube in unserm Hobby muss man zäh sein.
Die Erfahrung, dass die einst so mühsam hergestellten Teile bei späterer Betrachtung doch nicht das Gelbe vom Ei sind, kenn' ich auch. Ich hatte bloß nicht den Nerv, das alles nachzuarbeiten.
Die Wanne sieht ja schonmal schön massiv aus. Platz hast Du auch ohne Ende, da sollten sich robuste Antriebe locker unterbringen lassen.
Bin schon auf Neuigkeiten gespannt.
Versuch' mal die Bilder über einen Web-Space einzustellen. Dann kannst Du mehrere pro Beitrag einfügen.
Sonst machst Du dem Chris noch den dritten Platz bei der Anzahl der Antworten streitig.
Bei Fragen, schick' mir nochmal eine Mail.
Viele Grüße. Steven.
|
|
| |
|
|
12.09.2009, 07:44 Uhr
Leopard-II
|
Hallo,
es gibt wieder etwas zu berichten
Als erstes habe ich das Gummi für die Laufrollen in Angriff genommen. Nach längeren überlegen habe ich mich entschlossen Ringe aus Plattengummi (8 mm dick) zu schneiden. Leichter gesagt als getan, aber es hat doch ganz gut geklappt. Aus meinem „Raritätenkabinett“ wurde ein Dichtungsschneider o. Kreisschneider von Hand zu bedienen zweckentfremdet, nach ein bißchen Umbau konnte ich Ihn für meine Drehe, benutzen. Für die Gummiplatten habe ich eine Matritze angefertigt, das sich das Gummi nicht weg drücken kann, wenn es bearbeitet wird.1.Außendurchmesser schneiden.
http://www.pictureupload.de/originals/60403/350/100709105645_technik_gummi_1.jpg
2.Innendurchmesser und schon ist der Ring fertig. Einer ist nicht schlimm, aber pro Rad 4 Stk, im ganzen 64 , es leppert sich.
http://www.pictureupload.de/originals/60403/350/100709105646_technik_neue_terasse_024.jpg
http://www.pictureupload.de/originals/60403/350/100709105646_technik_neue_terasse_025.jpg
Die erste Laufrolle ist gummiert.
http://www.pictureupload.de/originals/60403/350/100709105648_technik_neue_terasse_029.jpg
@ch wünsche dir viel Spaß und Durchhaltevermögen für dein Projekt ! Event. können wir dann mal in 2-3 Jahren zusammen mit unseren 1:7er Leo´s eine gemeinsame Ausfahrt machen
Gruß Axel
Axel wenn es dann soweit ist, spricht nichts dagegen. Sicherlich werde ich zwischendurch noch die eine o.
andere Frage an dich (euch) haben.
@
Hallo Chris,
wie du siehst, klapp`s ja nun.
Gruß Wilfried
|
|
| |
|
|
12.09.2009, 08:00 Uhr
Leopard-II
|
Hallo Chris.
wie du siehst hätt es fast geklappt!!!!  .
|
|
| |
|
|
23.10.2012, 07:53 Uhr
Leopard-II
|
Hallo Panzerbauer,
An meinem Langzeitprojekt soll es weiter gehen, ich möchte die Kette neu machen. Geplant ist Kettenglieder selber
Gießen. Ich habe mich mit Thema ( Formenbau u. Gießtechik ) schon einige Zeit befaßt, darüber gibt es ja hier Forum
genügend Beiträge. Dann muß auch der Antriebskranz geändert werden. Aber trotz umfangreicher Suche, hier im Forum o. bei Google konnte ich keine Maße für das Antriebsrad des Leo II finden. Wer kann mir bei der Beseitigung des Problems helfen.
Gruß Wilfried
|
|
| |
|
|
23.10.2012, 15:55 Uhr
chris_at
[Moderator]
|
Hallo Wilfried mein Freund,
mit den von Dir gesuchten Abmessungen kann ich leider nicht dienen,
dennoch freue ich mich über die Fortführung des Bauberichtes;
Mach weiter so, ich lese immer mit
--
Gruss
Chris
