29.08.2009, 14:15 Uhr
  scenic99
Bob der Baumeister
|
Hi,
nachdem Oli und Borsti ja hier "EINDRUCKSVOLL" gezeigt haben was aus dem Tamiya Leo 2 A6 zu bewerkstelligen ist, habe ich mich dazu entschlossen ebenfalls einen Leo 2 A4 zu bauen.
Bevor ich aber den Baubericht anfange möchte ich mich bei einigen Leute :
+ AFV (besonderst genannt ist hier Viola Grüder)
+ OliverRauls
+ Borsti2000
+ derJunge
+ Holzmeyer
für Ihre Hilfe, Zusammenarbeit, Unterstützung und Gedult recht herzlich bedanken.
Danke - Ihr wisst warum !!!
So, wie bereits erwähnt habe ich es mir auch mal angetan aus einem A6er Leo einen A4er zu machen.
Da ich das gute Stück günstig aus dem großen Auktionshaus bekommen habe und er bereits zu 95% fertig gebaut war, hieß es natürlich erst einmal DEMILITARISIERUNG !!!
So war der Lieferzustand :
Demontage das Turm
Demontage von Oberwanne und deren Ein- bzw. Anbauteilen

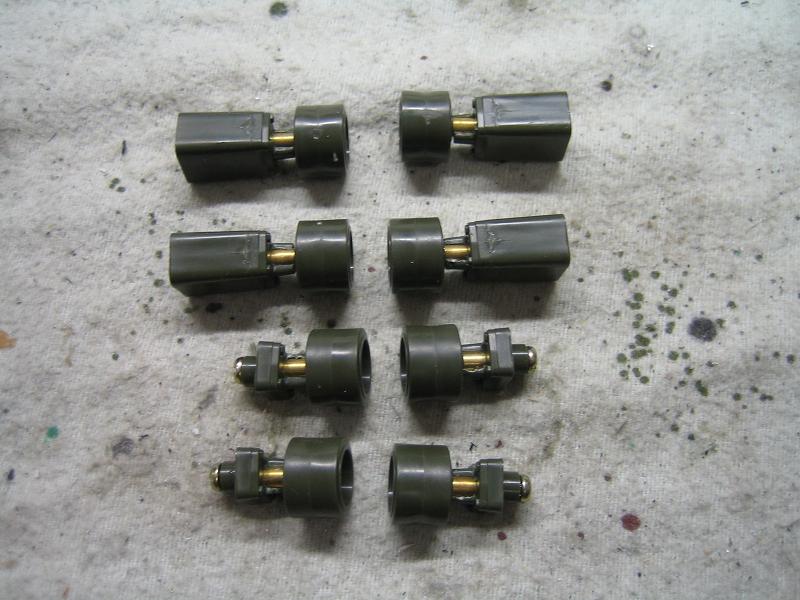

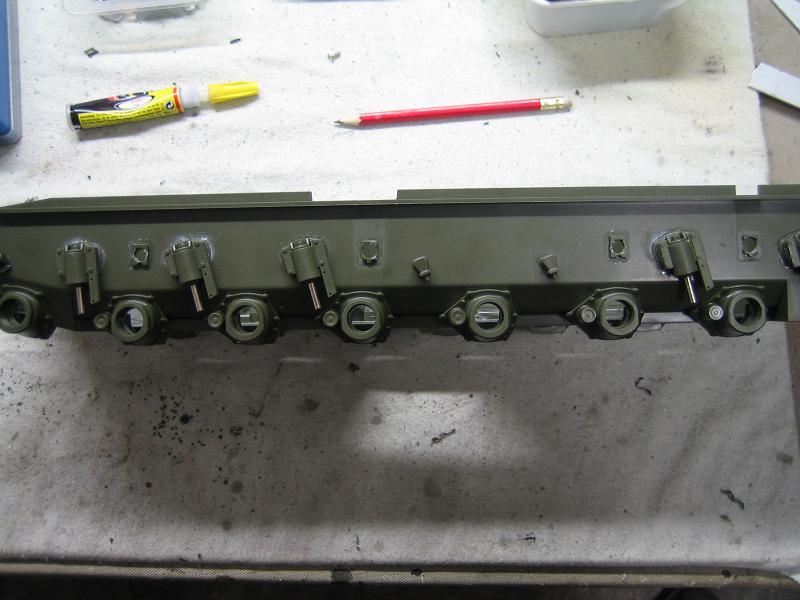

Eigenerstellung von Stüzrollen-Lagern durch Messingröhrchen
Feddisch, bischen Fett rein, Schraube durch und gut ist - Hält !!!
Neuverklebung der Anbauteile
(da der Erbauer hier mit Revell-Kleber gearbeitet hat und alles nach und nach abgefallen ist)
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 29.08.2009 16:50. |
|
|
29.08.2009, 16:49 Uhr
scenic99
Bob der Baumeister
|
... und weiter ...

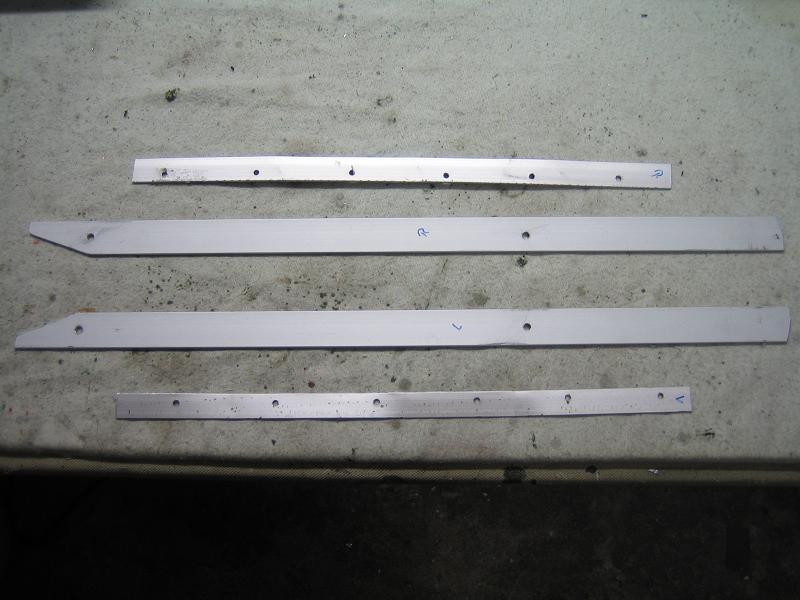

Eigenbau der Wannenversteifung und Federgegenlager

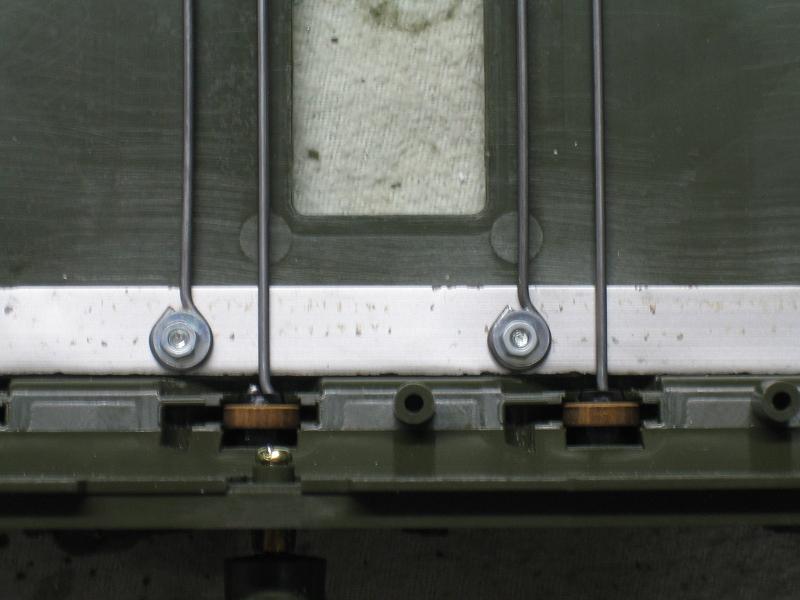

Einbau der Federgegenlager
- dito -
Kugellager für die Laufrollen und Leiträder
Umbau der Lautsprecherbox
(die einen sind froh über 2 obenliegende Nockenwellen - ich freue mich über 2 untenliegende Akku´s)

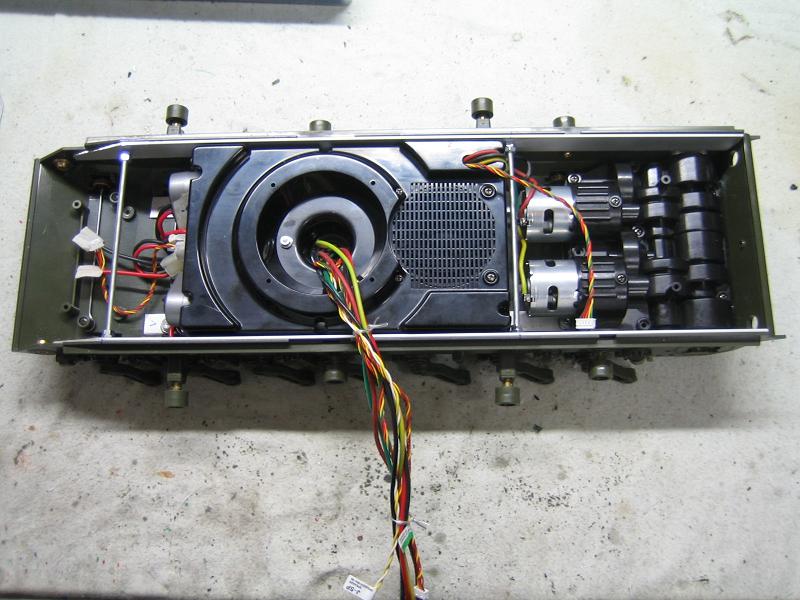

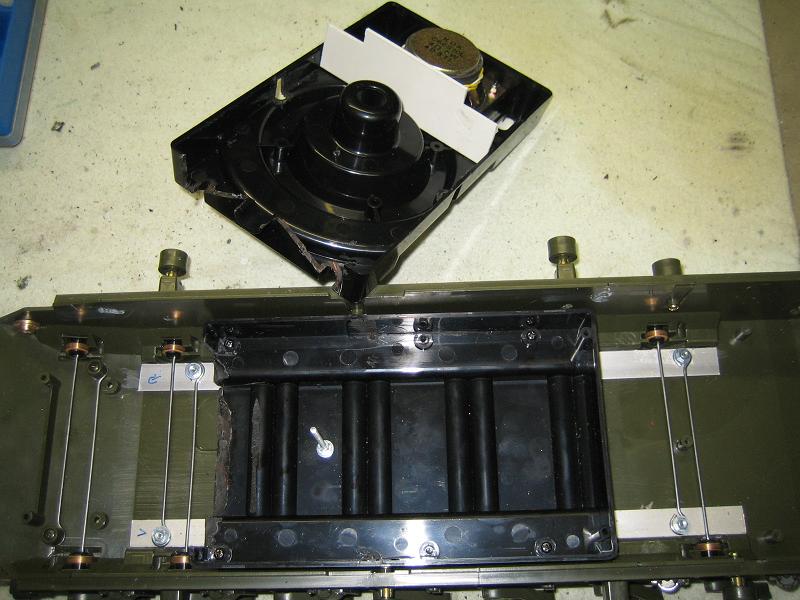

Einbau der Wannenversteifung, der Akku´s und Verlegung der Kabelstränge
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 29.08.2009 19:34. |
|
|
29.08.2009, 16:59 Uhr
 Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@ Dirk "isch"
....oh du dankst mir...bin ich jetzt "wichtisch....."sieht aber schon lecker aus...
P.S.....habe noch keinen Loe2 gefunden in der Bucht...muss ich wohl wieder zu "meiner Viola" gehen....
Bernd
--
"Make LOVE,not War"
|
|
| |
|
|
29.08.2009, 18:30 Uhr
scenic99
Bob der Baumeister
|
Hi Bernd,
tja was soll ich sagen - du bischd voll wischdisch - weißt du doch.
Deine Oberwanne ist fertig.
Ich kann jetzt so nichts mehr daran machen.
Solltest dir also schleunigst ein paar Teile besorgen - sonst habe ich großen Vorsprung
PS. - Dat Viola ist ja wohl ne janz liebe !!!
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 07.09.2009 21:06. |
|
|
29.08.2009, 20:07 Uhr
OliverRauls
3D - Drucker
|
Super Dirk, das du einen Bericht einstellst..... auch ich als absoluter "Wiederholungstäter" seh es noch gern.... der Tami Leo2 ist immer noch Referenz in 1:16 was fahren und Funktionen betrifft. Schade, das Tamiya den Leo1 oder Gepard nicht so "upgedatet" hat..... aber vielleicht kommt ja noch was....
Oli
|
|
| |
|
|
29.08.2009, 20:58 Uhr
scenic99
Bob der Baumeister
|
Hi Oli,
ganz meiner Meinung !!!
Das wäre doch mal wirklich ne gute Tat - ein Upgrade vom Leo 1 oder Gepi oder sogar mal ein ganz neues Bw Modell.
Ob man da nicht mal in einem offenen Brief an Tamiya mit ner Unterschriftensammlung was erreichen könnte ?
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
30.08.2009, 13:03 Uhr
scenic99
Bob der Baumeister
|
... und weiter ...
Austausch der original Tamiya Motoren gegen die "GUTEN" Igarashi´s Typ SP3650-0015-GHC
Einbau des getunten Getriebe´s

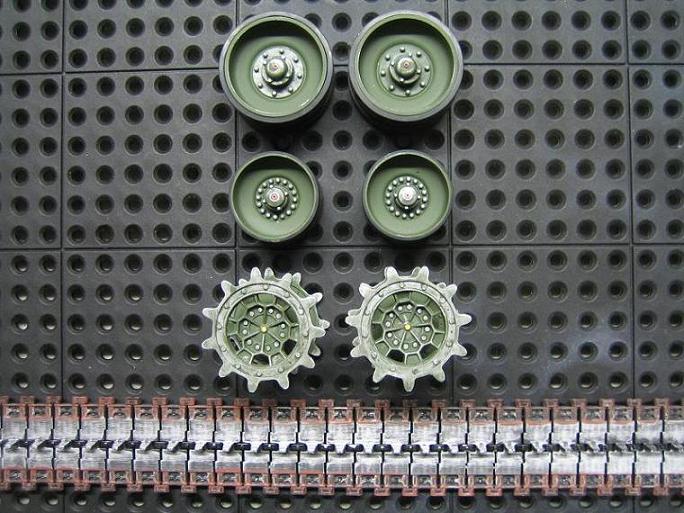

Lackieren der Laufrollen, Leiträder, Antriebskränze und Ketten

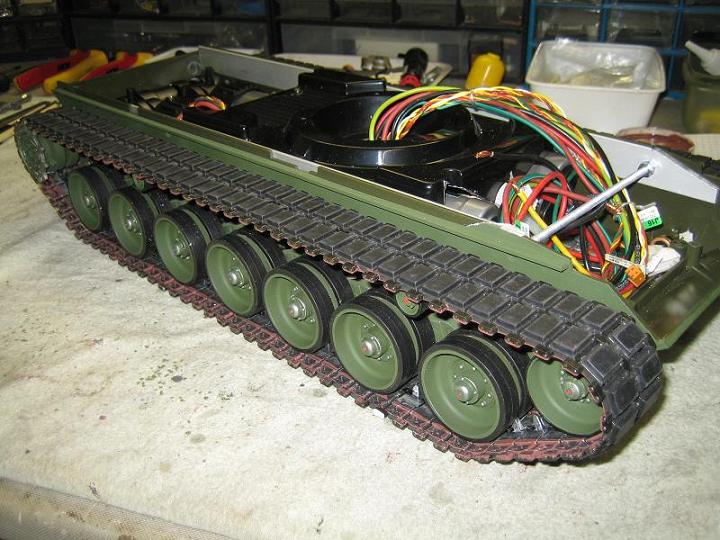

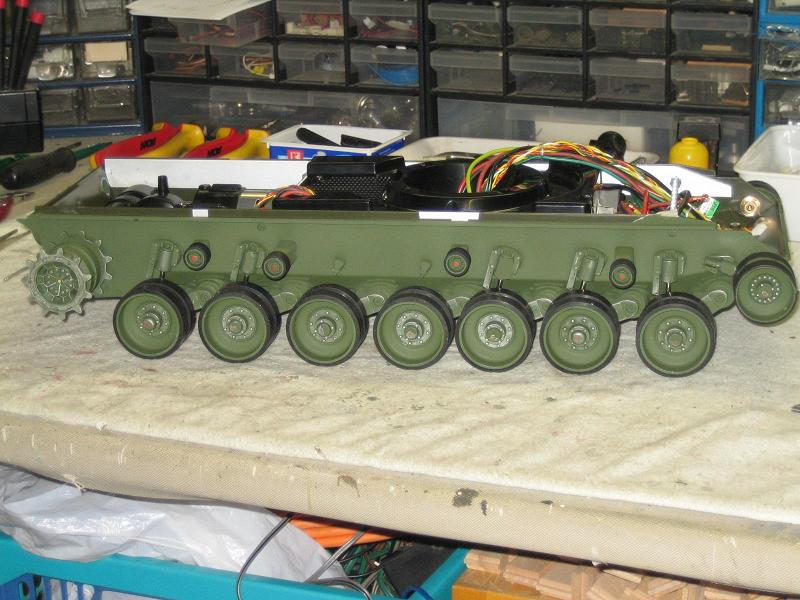

Zusammenbau der Unterwanne mit Anbauteilen
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
30.08.2009, 18:22 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@ Dirk
...sieht ja Dufte aus,aber es sieht so aus,als wenn du meine Motoren verbaust hast nu jetzt man schnell wieder alles zurück u.ausbauen...mein Freund...so geht das aber nicht..
Bernd
--
"Make LOVE,not War"
|
|
| |
|
|
30.08.2009, 18:44 Uhr
scenic99
Bob der Baumeister
|
Hi,
ey Holz-Mann, nu mal langsam mit den schweren Beschuldigungen !!!
Deine Mamut-Bestellung an Igarashi´s liegt noch gut verpackt bei mir im Keller
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
30.08.2009, 20:04 Uhr
scenic99
Bob der Baumeister
|
... und weiter ...

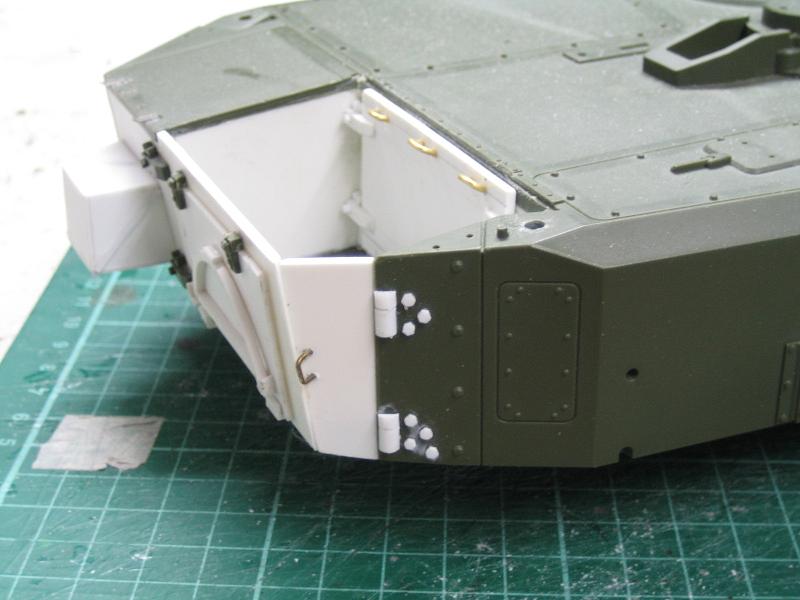

Die Turmarbeiten
(Schnipp Schnapp und die Heckpartie ist ab)

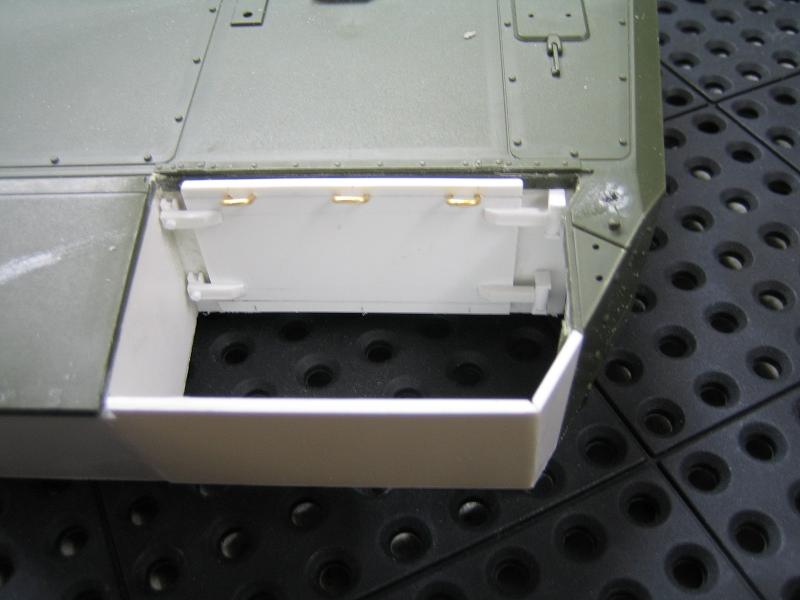

Die Wartungsklappe zur Turmelektronik und Hydraulik
... und drann damit ...
Staukasten für die Rohrwischerbürsten, Adapter-Ring für den Tauchschacht, Verschlüsse und Schrauben
FM-Kabeltrommel
Gesamtansicht
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 30.08.2009 21:35. |
|
|
30.08.2009, 20:21 Uhr
FURIANER
|
Hallo Dirk,
schöne Arbeit, sieht schon sehr vielversprechend aus!
Hast Du irgendwie eine Schablone oder eine skizze mit Maßangabe von deiner Wannenversteifung?
Gruss und Panzer Hurra
Björn
|
|
| |
|
|
30.08.2009, 20:52 Uhr
scenic99
Bob der Baumeister
|
Hi Björn,
na toll - hätte ich gewußt das du mich danach fragst, hätte ich natürlich eine gemacht
Nee du, einfach Pi mal Daumen.
Ab in den Baumarkt, Alustreifen 1m Lang, 2cm Breit und 3mm Dick, Gewindestang M4 und für den Boden ein Alustreifen 1m Lang, 1cm Breit und auch 3mm Dick.
Die Seitenteile anhalten und vorne am Bug die Schräge einfach übernehmen.
Am Heck hinten eine kleine Ausparung rein Feilen damit es reinpasst.
Für die Federgegenlager mußt du die Kunststoff-Aufnahme-bolzen für die Federaugen komplett abschneiden/abfräßen.
Wenn Fragen - Bitte Melden - Hier werden Sie geholfen !!!
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
01.09.2009, 21:44 Uhr
scenic99
Bob der Baumeister
|
... und weiter ...

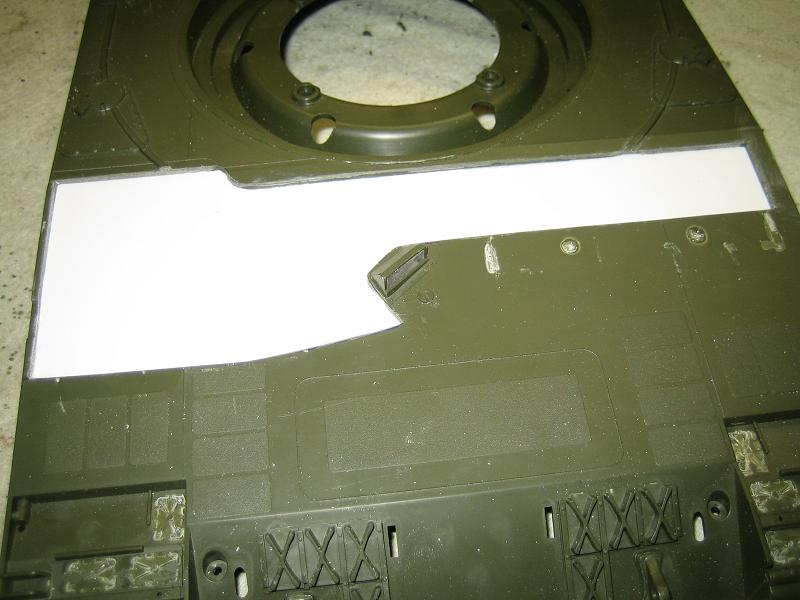

Die Vorbereitungen für die Fahrerluke

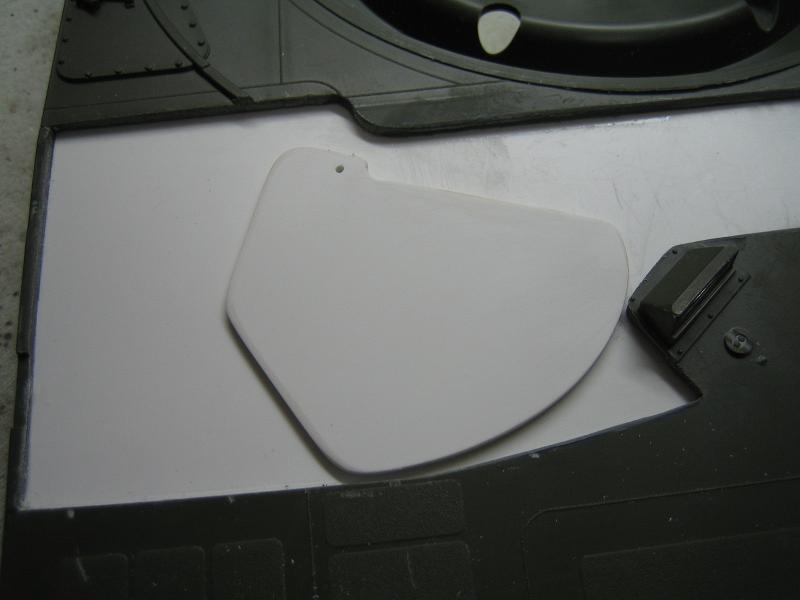

Die Fahrerluke

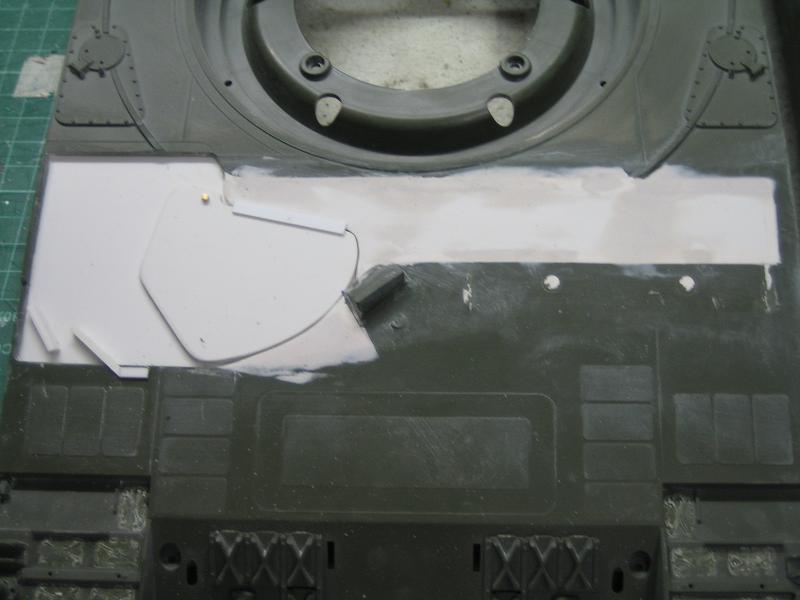

Spachteln und Schleifen
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
02.09.2009, 13:47 Uhr
OliverRauls
3D - Drucker
|
Schick schick.... ein Streifen von der Fahrerluke und die Verschlüsse hinten am Staukasten hab ich für mich auch noch notiert. Zwei Sachen fallen mir auf: Fahrerluke nicht offen in die Wanne hinein? Sie kann doch zur Seite geschwenkt werden..... Oberteil Turm hinten ist bei mir ohne die Wand zum Turminneren (Hydraulik) weil ich dort die DMD liegen hab. Wie willst du das machen???? Wohin soll der Akku/ Lipo?
Oli
|
|
| |
|
|
