02.08.2009, 19:58 Uhr
  OliverRauls
3D - Drucker
|

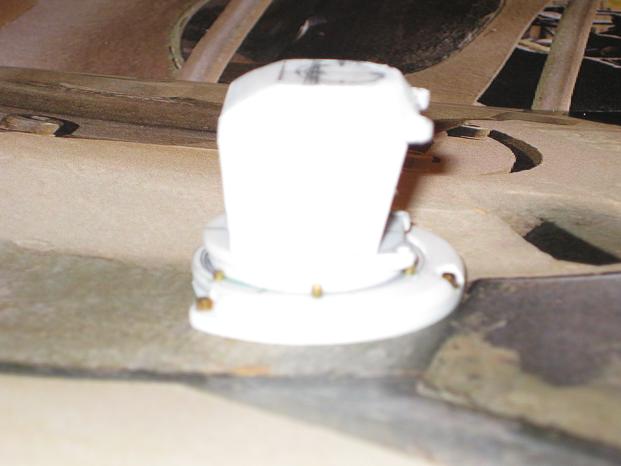

Das Peri R17 mit dem Beschußkragen ist ein zentrales Element der Optik des Leo 2A4. Mich ärgerte immer die "angenäherte" Form bei meinen 1:16 Modellen. Nun hab ich mich mit Hilfe des neuen TankogradBuches "Leo2" und vieler Vorbildfotos des Themas noch einmal angenommen um ein nicht wirklich "scales" (dazu fehlen originale Maße/ Zeichnungen) aber doch befriedigendes Peri hinzukriegen. An dem Ding steckt mehr dran als man glaubt! Um besser ins Thema zu kommen hab ich erstmal ein 1:10er Modell begonnen. Das 1:16 davor ist so wie bisher. Ich möchte besser werden!
Oli
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 02.08.2009 19:58. |
|
|
03.08.2009, 17:41 Uhr
TOM
MAN Kippa Määähn
|
Hi Oli
Sehr schöne Arbeit....die kleinen Details machen jedes Modell erst zum Hingugger. Und wenn man selber weiß wie es im Original aussieht kann ich den "Ärger" natürlich gut verstehen.
Viel Spaß beim weiterbaun.
TOM
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
04.08.2009, 19:33 Uhr
OliverRauls
3D - Drucker
|

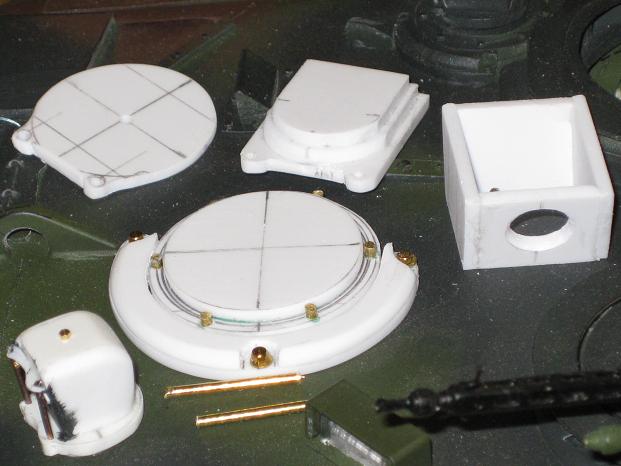

Tom, danke für das Lob und die Motivation! In einem Leo2 Buch (Krapke) ist tatsächlich ein Schnitt durch ein Peri R17 mit dem optischen Aufbau und - noch hilfreicher- der Kontur von der Seite! Dazu eine recht ausführliche Beschreibung. Was auch für mich neu war ist, das das Rundblickperiskop über eine eigene Kreiselstabilisierung verfügt, so daß Abweichungen im Fahren durch die Bewegungen des Fzg. kompensiert werden..... toll. Ach so, nach den Skizzen hab ich die Kontur nochmal modifiziert..... die Details folgen noch...aber langsam wirds ähnlich
.... das Ding beginnt Spaß zu machen..... Maßstab übrigens hier 1:10, soll als Vorbild für 1:16 dienen
Oli
|
|
| |
|
|
04.08.2009, 19:57 Uhr
steini
|
quote:
Original von OliverRauls:
Tom, danke für das Lob und die Motivation! In einem Leo2 Buch (Krapke) ist tatsächlich ein Schnitt durch ein Peri R17 mit dem optischen Aufbau und - noch hilfreicher- der Kontur von der Seite! Dazu eine recht ausführliche Beschreibung. Was auch für mich neu war ist, das das Rundblickperiskop über eine eigene Kreiselstabilisierung verfügt, so daß Abweichungen im Fahren durch die Bewegungen des Fzg. kompensiert werden..... toll. Ach so, nach den Skizzen hab ich die Kontur nochmal modifiziert..... die Details folgen noch...aber langsam wirds ähnlich
Hi Oli
die Stabilisierunung hatte schon der Leo 1 A4 glaube ich zumindest.Bin mir da gerade aber nichtmehr so sicher:D
Grüsse
--
Es lebe hoch die Waffe,
die Axt und Säge führt,
das Korps der Pioniere,
das nie den Mut verliert!
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von steini am 04.08.2009 20:06. |
|
|
04.08.2009, 20:20 Uhr
gigxer
|
ja hatte er
--
Gruß Frank
gigxer
Aus der Isar Metropole ,Ein fröhliches dreifaches " Panzer Hurra , Panzer Hurra , Panzer Hurra "
|
|
| |
|
|
07.08.2009, 19:39 Uhr
OliverRauls
3D - Drucker
|

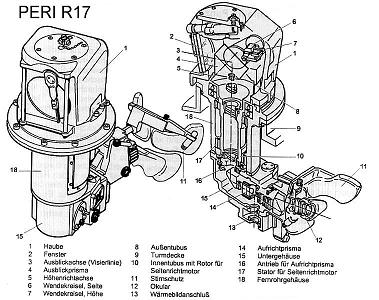

Diese Zeichnungen fand ich noch im Netz.... und hab wieder von vorn angefangen! Wer Zeichnungen und meine Teile vergleicht sieht warum. Übrigens danke für die Belehrung, das auch der Leo1 ein stabilisiertes Peri hatte. Danke!
Oli
|
|
| |
|
|
07.08.2009, 19:43 Uhr
chris_at
[Moderator]
|
Hi Oli,
ich würde Dein Peri so lassen, soll es doch erstmal einer besser machen
Steckt schon soviel Arbeit drin...
Die 3 Nasen, die die Unterschiede erkennen....
"Scale" ist nach Bildmaterial eh nicht drin, von dem her würde ich es lassen
Gruss
Chris
--
http://www.Kanonenjagdpanzer.com
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von chris_at am 07.08.2009 19:44. |
|
|
07.08.2009, 19:58 Uhr
steini
|
Hi
ich finde Borstis Peri ganz nett;) Grüsse
--
Es lebe hoch die Waffe,
die Axt und Säge führt,
das Korps der Pioniere,
das nie den Mut verliert!
|
|
| |
|
|
09.08.2009, 16:59 Uhr
alfred
|
moin oli,
na das sieht doch super aus. was macht der biber?
--
mfg
peter
-----------------------------------------
Mitglied der RAG
|
|
| |
|
|
09.08.2009, 18:36 Uhr
 scenic99
Bob der Baumeister
|
Hi Oli,
dein PERI-Projekt sieht gut aus !
Sag mal, wenn du das Projekt rund um und unter dem PERI fertig hast, dann bekomme ich das doch - ODER
Gruß
Dirk
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
09.08.2009, 19:52 Uhr
OliverRauls
3D - Drucker
|
.....danke für die motivierenden Worte. Wenn ich meine ersten Bilder hier sehe denk ich: "Geht ja gar nicht". Der Knackpunkt ist das "Dach" des Peri. Alles "Freiformflächen", schön auf der Schnittzeichnung zu sehen. Und die hat mir auch geholfen, jetzt eine "nach Foto scale" passende Optik hinzubekommen. Ich werd natürlich die Teile einformen und als Gußform präparieren. Fotos folgen!
Oli
|
|
| |
|
|
10.08.2009, 15:17 Uhr
OliverRauls
3D - Drucker
|

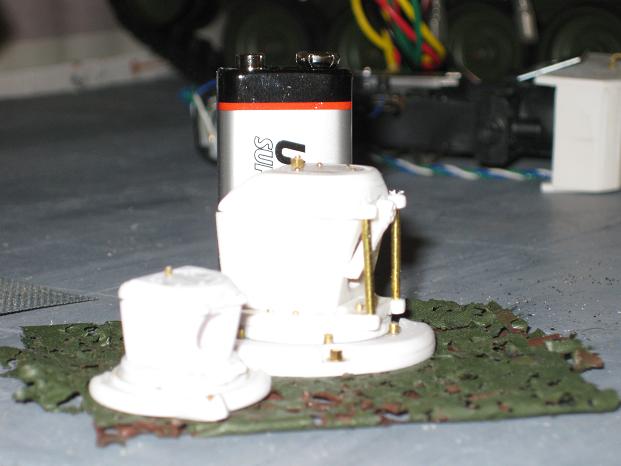

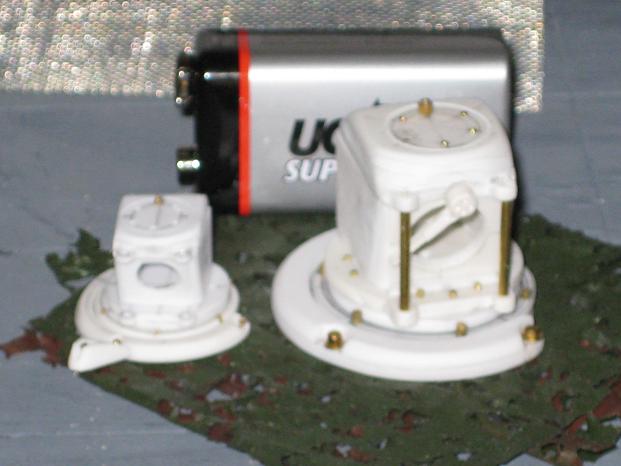

Hier die versprochenen Bilder. Ich bin jetzt mit der Optik zufrieden. Ich werde mir von den Teilen Formen anfertigen und Resin Abgüsse machen. Wenn die fertig sind kleb ich eins zusammen und lackier es, dann wird man "final" sehen, ob es taugt. Bin gespannt.
Oli
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 10.08.2009 15:20. |
|
|
12.08.2009, 20:20 Uhr
FURIANER
|
Moinsen Oli
Alle Daumen hoch............wieder mal geile Arbeit geleistet.
Gruss und Panzer Hurra
Björn
|
|
| |
|
|
13.09.2009, 18:52 Uhr
OliverRauls
3D - Drucker
|

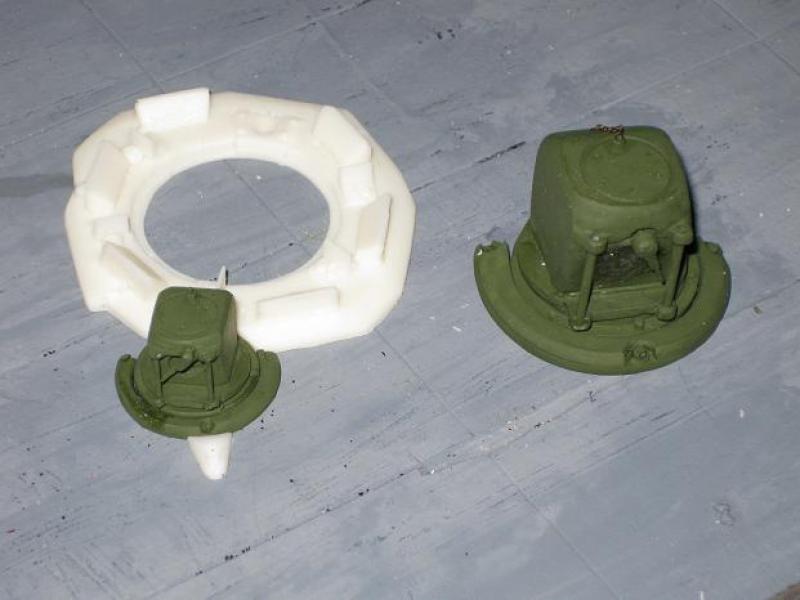

so.... feddisch. Dies sind schon "Klone" aus Resin. Dazu hab ich die Kommandantenkuppel abgeformt und den hinteren Staukasten. Das erleichtert den Leo2A4 Bau und sorgt für gleichbleibende Qualität....
Oli:D
|
|
| |
|
|
Leo 2A4 Peri R17
