Thema:  Panzerhaubitze 2000 M1:8 |
[ - Antworten - ] |
13.09.2008, 07:17 Uhr
  Haubitze2000
|
Hallo Panzermodellbauer!
Ich habe mir den Bausatz der PZH 2000 von Revell gekauft und will die Maße von dem 1:35 Modell
in M1:8 übertragen.
Das umrechnen und abnehmen der Maße von den Kunststoffteilen ist eigentlich nicht das Ding.
Dann kommt die Kette.
Man kann sagen das Teil ist recht klein ausgefallen.Von der Venylkette läßt sich kaum was brauchbares
verwerten.
Dem Bausatz liegen noch zwei Kettenglieder bei.
Das ganze ist so gestaltet das eine korrekte Vermessung kaum möglich ist.
Ich habe das Internet durchsucht.Bilder von der Haubitze gibt es reichlich.
Nur habe ich keine Aufrißzeichnung gefunden.
Die Kettengliedbreite und Länge scheint um einiges kleiner zu sein als beim Leo 2.
Was ich benötige sind die Maße von dem Kettenglied.Das heißt Länge,Breite,Verbinder und das
Stichmaß der Bohrungen für die Achsen.
Wie gesagt Detailfotos von der Haubitze habe ich im Netz reichlich gefunden.
Es könnte ja sein das einer von Euch Maße von der Originalkette hat.
Grüße
Michael
|
|
 |
|
|
13.09.2008, 12:53 Uhr
Doomgiver
|
Hallo,
eigentlich nicht weiter wild: Nimm eine Leo2-Kette und mach sie 100mm schmaler. Dann hast Du breitenmäßig eine PzH-2000-Kette. Für die Abstände der Endverbinder schaue ich Montag mal nach, aber etwas schmaler sind sie, wie Du schon richtig erkannt hast.
Heiko
|
|
| |
|
|
13.09.2008, 12:55 Uhr
kampfgnom
|
Halo Michael,
vielleicht schaffe ich es die Woche mal an der PzH 2000 abzumessen...
Gruß kevin
--
Meine neue Homepage
http://www.kevin.de.md
|
|
| |
|
|
13.09.2008, 13:19 Uhr
Haubitze2000
|
Hallo Leute!
Danke für die Antworten.
Ist denn noch einer bei der Bundeswehr der mal ein Maßband an das Kettenglied halten kann.
Ein Kettenglied liegt ja oben auf.
Ich schau mal bei Diehl nach.
Grüße
Michael
|
|
| |
|
|
13.09.2008, 15:48 Uhr
kampfgnom
|
Hey Michael,
genau das will ich machen, in der Artillerieschule stehen so viele von den Teilen rum, und unter das Fotographierverbot fällt das wohl nicht
Gruß kevin
--
Meine neue Homepage
http://www.kevin.de.md
|
|
| |
|
|
13.09.2008, 18:00 Uhr
Haubitze2000
|
Hallo Kevin!
Das wäre echt super wenn Du das machen könntest.
Die Kettenlänge,Breite und Höhe helfen schon weiter.
Da wäre noch das Maß der Achsen (Mitte Achse zur Mitte Achse.
Dann hätte ich mit dem Verbinder Maß auch die Teilung.
Fährst Du denn auf so einem Schaukelpferd?
Grüße
Michael
|
|
| |
|
|
13.09.2008, 18:35 Uhr
kampfgnom
|
Hey Michael,
ich tu mein bestes.
Nein, ich fahre nicht dieses Schaukelpferd, ich mache in der Artillerieschule im Moment nur meinen Offizieranwärterlehrgang 1, seh aber genug von den Teilen die in jeder Ecke der Kaserne rumstehen...
Gruß kevin
--
Meine neue Homepage
http://www.kevin.de.md
|
|
| |
|
|
16.09.2008, 21:20 Uhr
FURIANER
|
Moin
Die Idee mit der Leo-Kette ist nicht übel, denn von Aussehen gleicht sie der 570Ft schon sehr
@Kevinsiemens: Zauberlehrling
Gruss Björn
|
|
| |
|
|
16.09.2008, 22:38 Uhr
Doomgiver
|
Hallo,

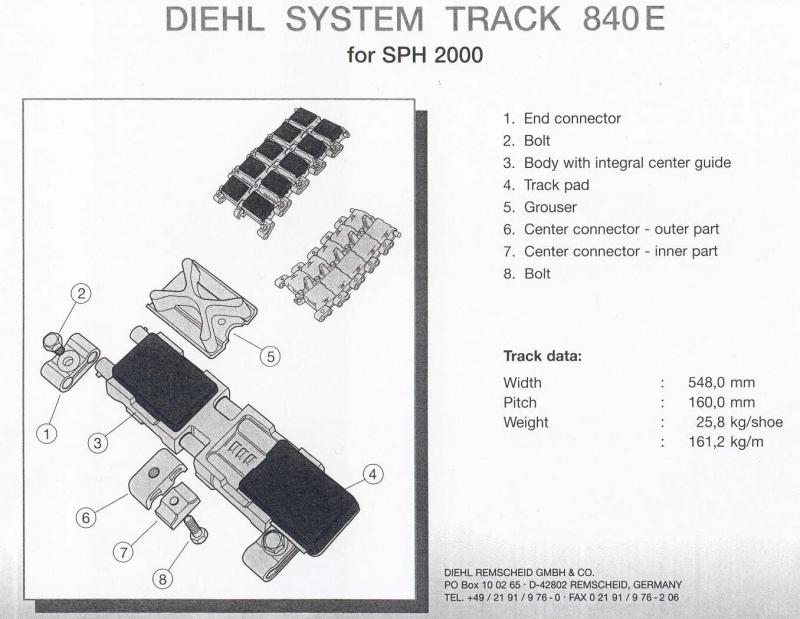

anbei die Infos bzgl. der 840E, die ich noch rumliegen hatte.
Heiko
|
|
| |
|
|
17.09.2008, 13:07 Uhr
Haubitze2000
|
Hallo Heiko!
Mit dem Bild kann ich schon mehr anfangen.
Daraus kann man schon was basteln.
Ich habe mal die Spritzteile von den 1:35 Modellen Leo2 (Bausatz Italeri)u. PZH 2000 (Revell)verglichen.
Die Kettenglieder vom Leo 2 geben mehr her.
Man kann schon einiges von den Spritzteilen ableiten.
Gruß
Michael
|
|
| |
|
|
20.09.2008, 12:23 Uhr
kampfgnom
|
Hallo Michael,
leider hatte ich diese Woche nicht die Möglichkeit an der Haubitze zu vermessen.
Ich hoffe aber das ich das diese Woche endlich für dich machen kann
Viele Grüße
kevin
--
Meine neue Homepage
http://www.kevin.de.md
|
|
| |
|
|
20.09.2008, 15:13 Uhr
Haubitze2000
|
Hallo Kevin!
Ist ja nicht so schlimm das Du noch nicht dazu gekommen bist.
Wird bestimmt schon hinhauen denke ich.
Gruß
Michael
|
|
| |
|
|
21.09.2008, 09:57 Uhr
Tacki
Der Poly-Schnitzer-Kalif von Berlin
|
Hi Michael,
Ich habe gehört das die PZH´s auf Leo2 Ketten umgerüstet werden,
ob das stimmt weiß ich nicht. Ich bin nächstes Wochenende in Luttmersen da
kann ich die Inst-Abteilung mal fragen ob was an dem Gerücht dran ist.
Mfg. Tacki
|
|
| |
|
|
21.09.2008, 13:07 Uhr
Haubitze2000
|
Hallo Tacki!
Die Leo 2 Kette (570F von Diehl hat eine Breite von 635mm)
Was mir an Maßen vorliegt ist eine Breite von 550mm für die PZH 2000
Wenn Du bei der Instandsetzung bist könntest Du wenn es möglich wäre ein paar Maße
von der Kette abgreifen.
Ein Einzelkettenglied liegt ja auf dem Panzer.
Was wichtig ist wäre Länge,Breite und das Stichmaß der Bolzen.
Auch die Verbindermaße wären nicht schlecht.
Wenn die Möglichkeit besteht kurz mal ein Maßband an das besagte Kettenglied halten.
Grüße
Michael
|
|
| |
|
|
