Thema:  1:16 Bergepanzer 3 "Büffel" Basis PM - Umbau ...und noch einer ;) |
[ - Antworten - ] |
01.04.2008, 21:41 Uhr
  ChristianB
|
Moin,
eigentlich wollte ich erst Bilder einstellen, wenn das Modell fertig ist. Aber naja jetzt mache ich es doch in Form eines kleinen Umbauberichts.
Die Basis des "Büffel" ist ein "Fertigmodell" von Peter Müller. - Es wird zwar kein Scale-Umbau wie hier im Forum schon gepostet - aber ich denke es ist schon ok was ich da mache
Bisherige Änderungen am Aufbau - es ist noch sehr viel zu tun:

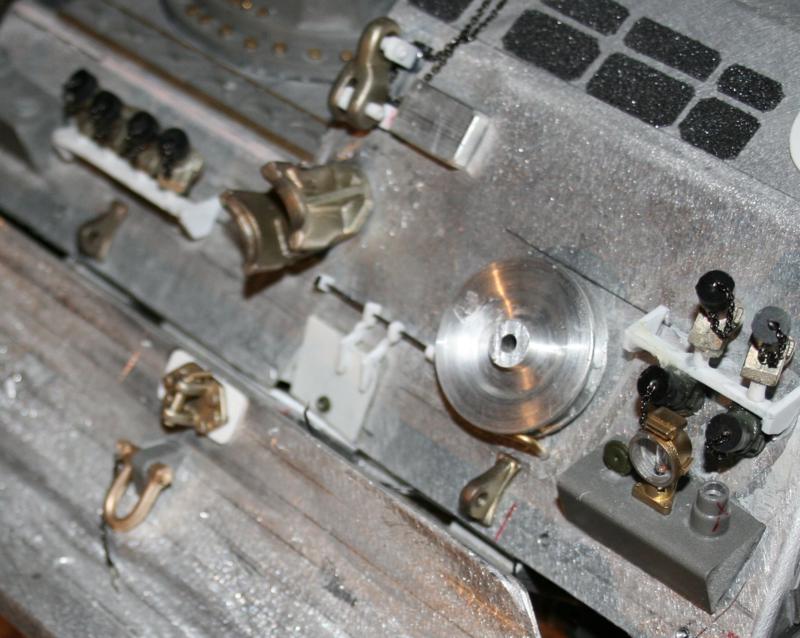

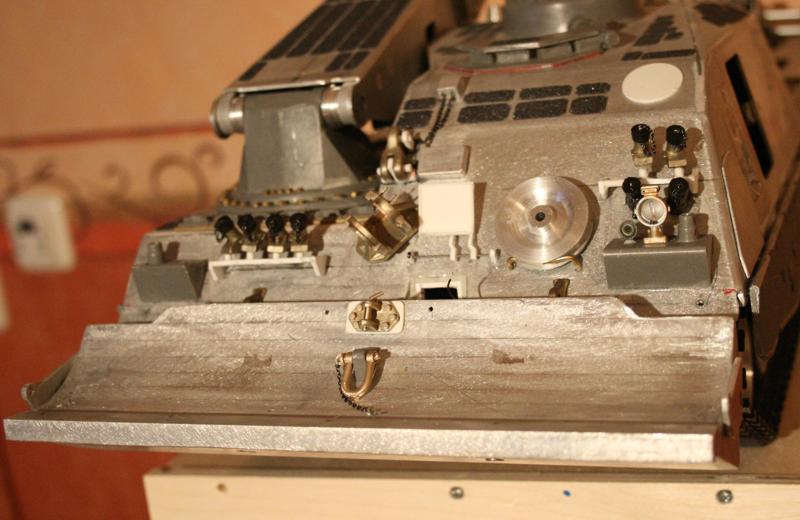

Details am Räumschild
Neue Nebelwurfbecher und Halterung

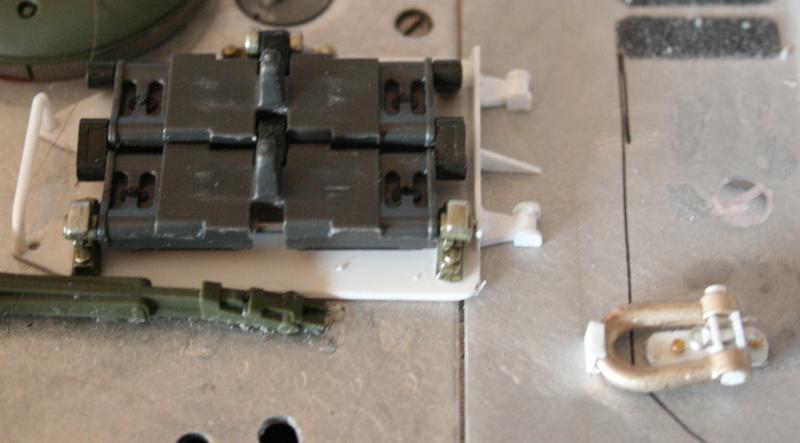

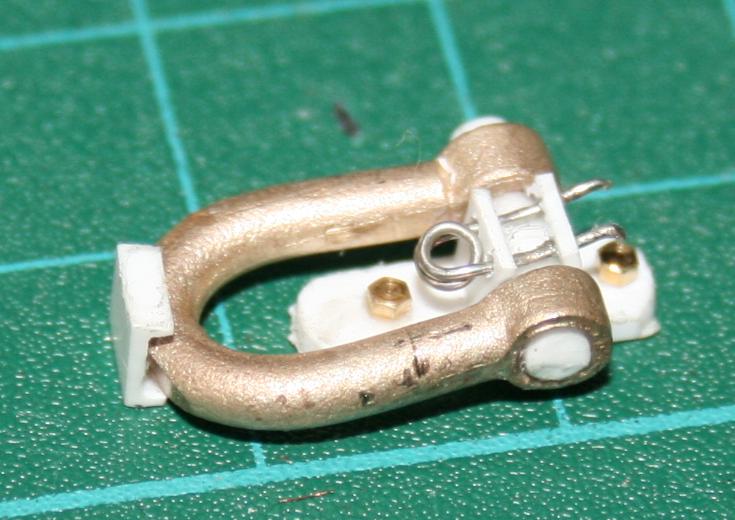

Halter für Umlenkrolle und Schäkel
Neue Klappe für die Hilfseilwinde (beweglich)
Neue Lampen fürs Fahrlicht
Hupe

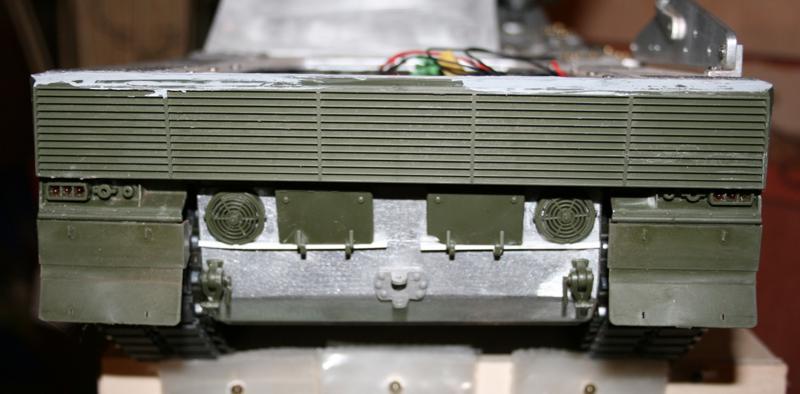

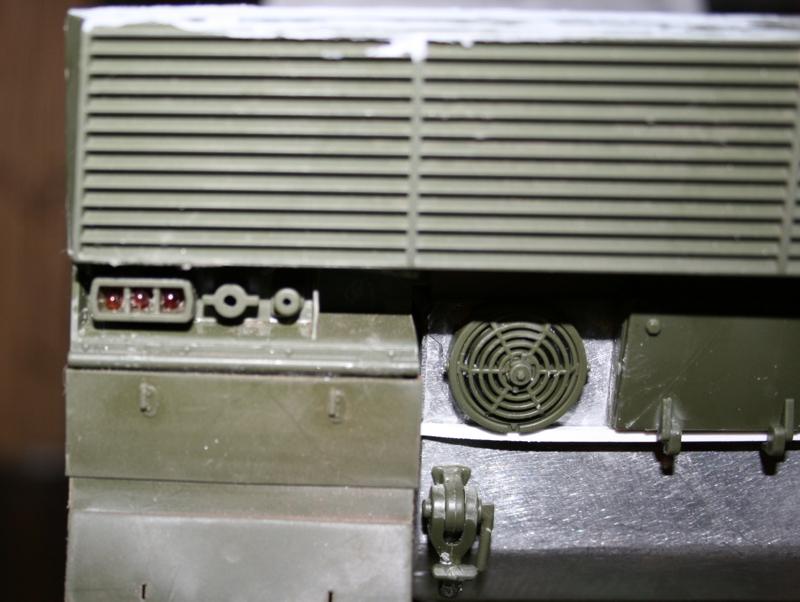

Neues Heck aus Teilen vom Tamiya Leopard 2 A6
"Nieten gegen Schrauben getauscht

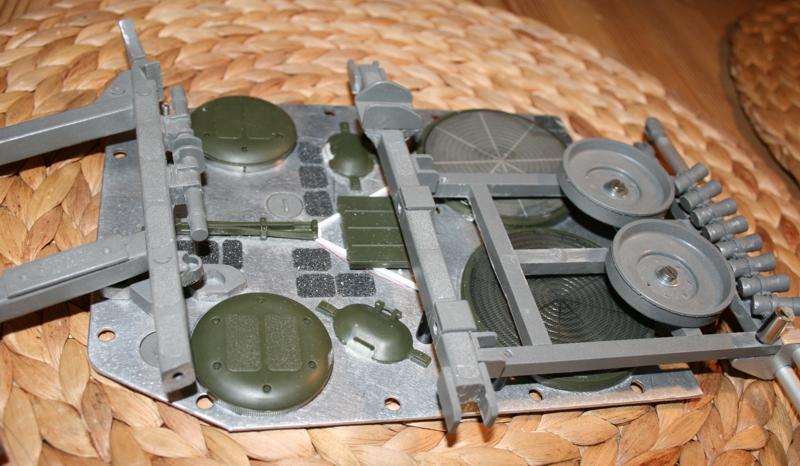

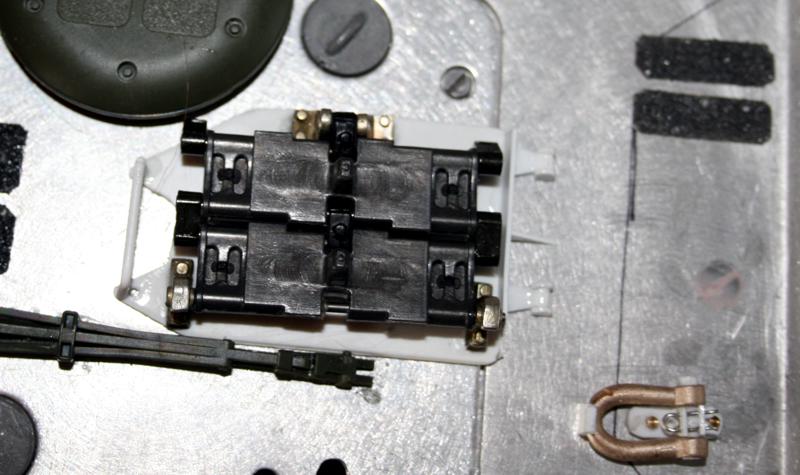

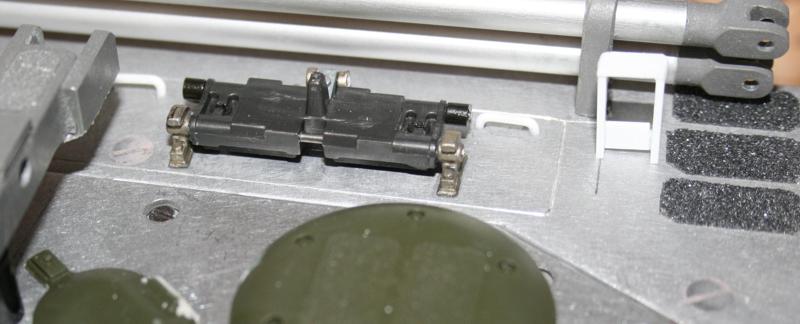

Auf der Motorabdeckung Teile vom Tamyia Leopard 2 A6 verbaut

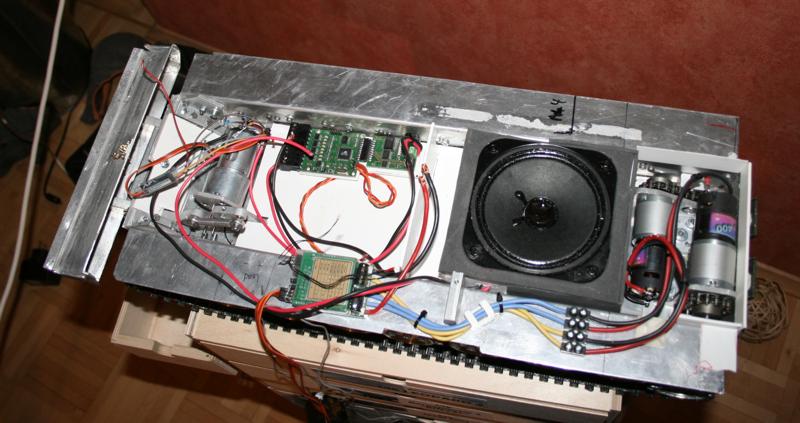

Technischer Ausbau - Was kommt rein:
- 10cm 20Watt Lautsprecher mit Box
- Servonaut M220 Doppelfahrregler
- Benedini TBS Light II Soundmodul
- 5 Minifahrregler (AFV) für Kran drehen/heben; Räumschild; Haupt- und Hilfsseilwinde
- Multiswitch (MS) (8x 2 Ampere und 8x 200mA Schaltfunktionen)
- Servonaut ML4 für Bergenzungsleuchten, Fahrlicht und Blinker/Warnblinker
- RKL-Schaltung für 4 Lämpchen (schaltbar über MS)
- 2 Relais zum Trennen der Antriebsmotoren im Kranbetrieb per MS
- 1 Relais zum Umschalten von Brems- auf Tarnbremslicht per MS
Beleuchtung - alles einzeln schaltbar:
- Fahrlicht
- Begrenzungsleuchten unter Blinker
- Blinker / Warnblinker
- Rundumleuchte
- Bremslicht und Tarnbremslicht
- Nebelschlußleuchte
- Leitkreuz
Bilder von Innen und vom weiteren Umbau folgen - Jetzt bin ich dabei die Türen auf der Linken Seite beweglich zu machen, K.-Kuppel neu bauen usw...
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.modell-trecker-tuning.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von ChristianB am 01.04.2008 21:43. |
|
|
01.04.2008, 21:46 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Christian ,
da hast Du Dir aber Einiges vorgenommen , aber so wie wir Dich kennen , wird das ein schönes Modell.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
01.04.2008, 22:02 Uhr
OliverRauls
3D - Drucker
|
Christian, schönes Ding. Lass uns doch mal treffen, ich bring meinen Büffel 1:16 mit. Zum spielen..
Oli:D
|
|
| |
|
|
03.04.2008, 22:16 Uhr
ChristianB
|
Moin,
"mühsam ernährt sich das Eichhörnchen"
Hier mal zwei neue Bilder:

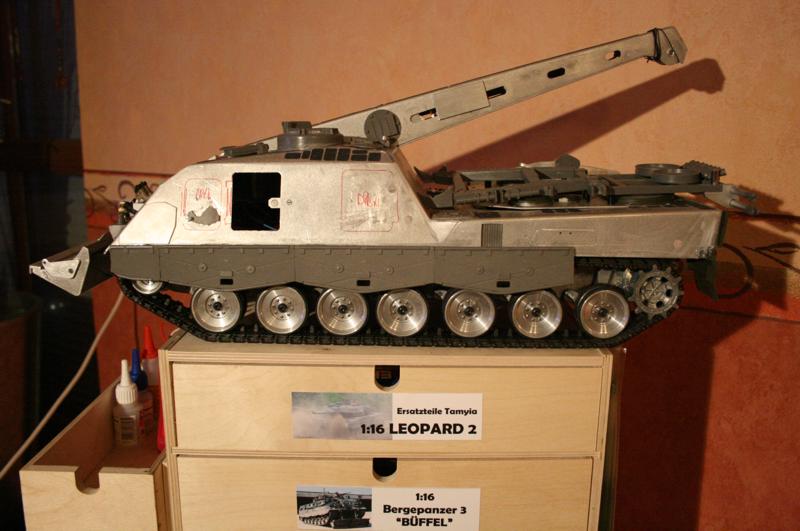

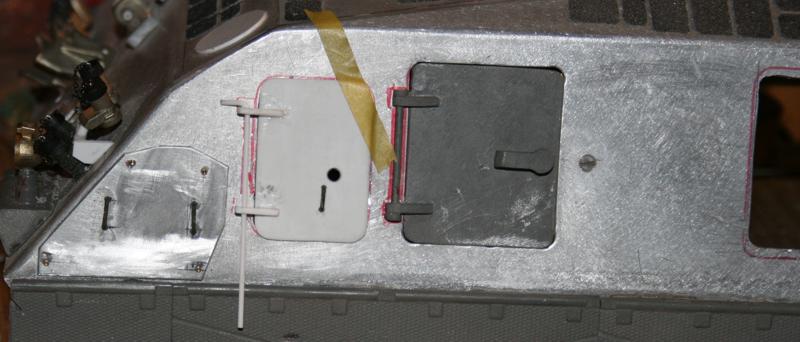

Die Türen links und rechts habe ich ausgeschnitten und links (provisorisch) eine neue begonnen. Die Türen sollen später zum öffenen sein. Links neben der Tür kamen noch ein paar Schrauben und Haltegriffe hinzu.
Die Rundungen an den Türen sind bei Original zwar "gößer" aber für mich ist das so ok.

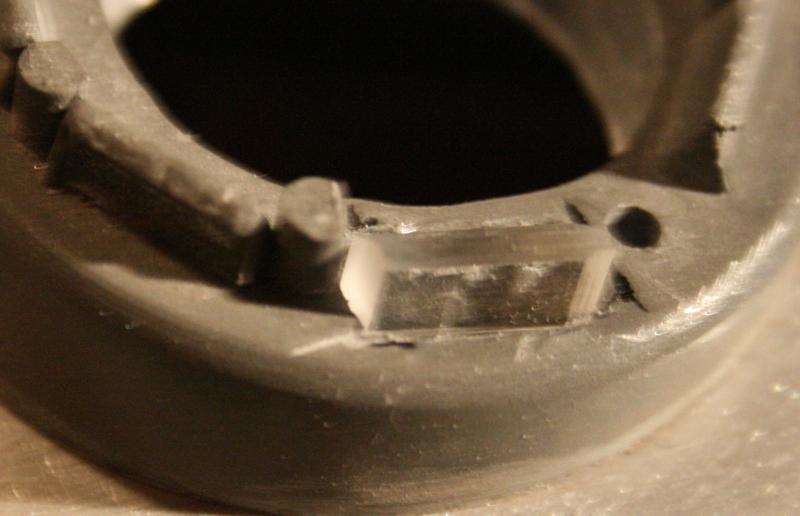

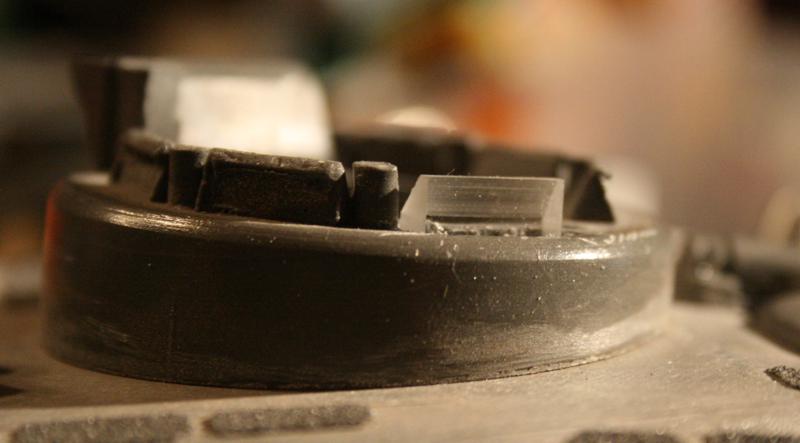

Bei der Kdt.-Kuppel (eigentlich wollte ich sie komplett neu aufbauen - jetzt werden nur Winkelspiegel & MG-Halterung neu gemacht) habe ich testweise einen neuen Plexiglas-Winkelspiegel eingesetzt...
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.modell-trecker-tuning.de
http://www.bundeswehr-modellbau.info
http://www.meisterwerke-in-1zu87.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von ChristianB am 03.04.2008 22:18. |
|
|
04.04.2008, 08:53 Uhr
OliverRauls
3D - Drucker
|
Christian,
schön schön.... aber bitte nicht die PM Türgriffe verwenden! Die sehen viel zu grob aus....
Oli
|
|
| |
|
|
04.04.2008, 09:51 Uhr
Modellbauer
gesperrt
|
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Modellbauer am 04.04.2008 09:53. |
|
|
04.04.2008, 22:23 Uhr
Schose
|
Hallo Christian,
Respekt klasse Arbeit die Winkelspiegel machen sich echt gut.Auch das mit den Türöffnungen ist eine gute Idee.Also weiter so mit dem Büffel!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
--
Gruß Georg
|
|
| |
|
|
05.04.2008, 07:54 Uhr
OliverRauls
3D - Drucker
|
Christian,

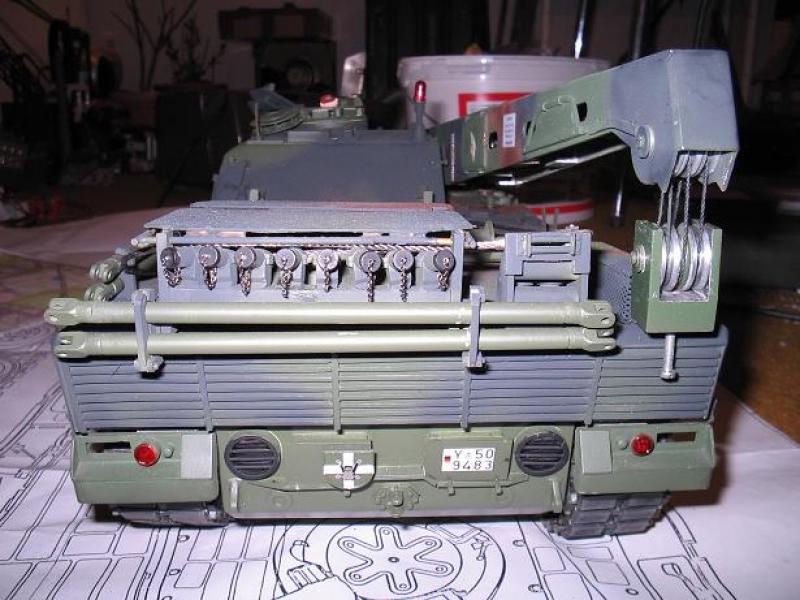

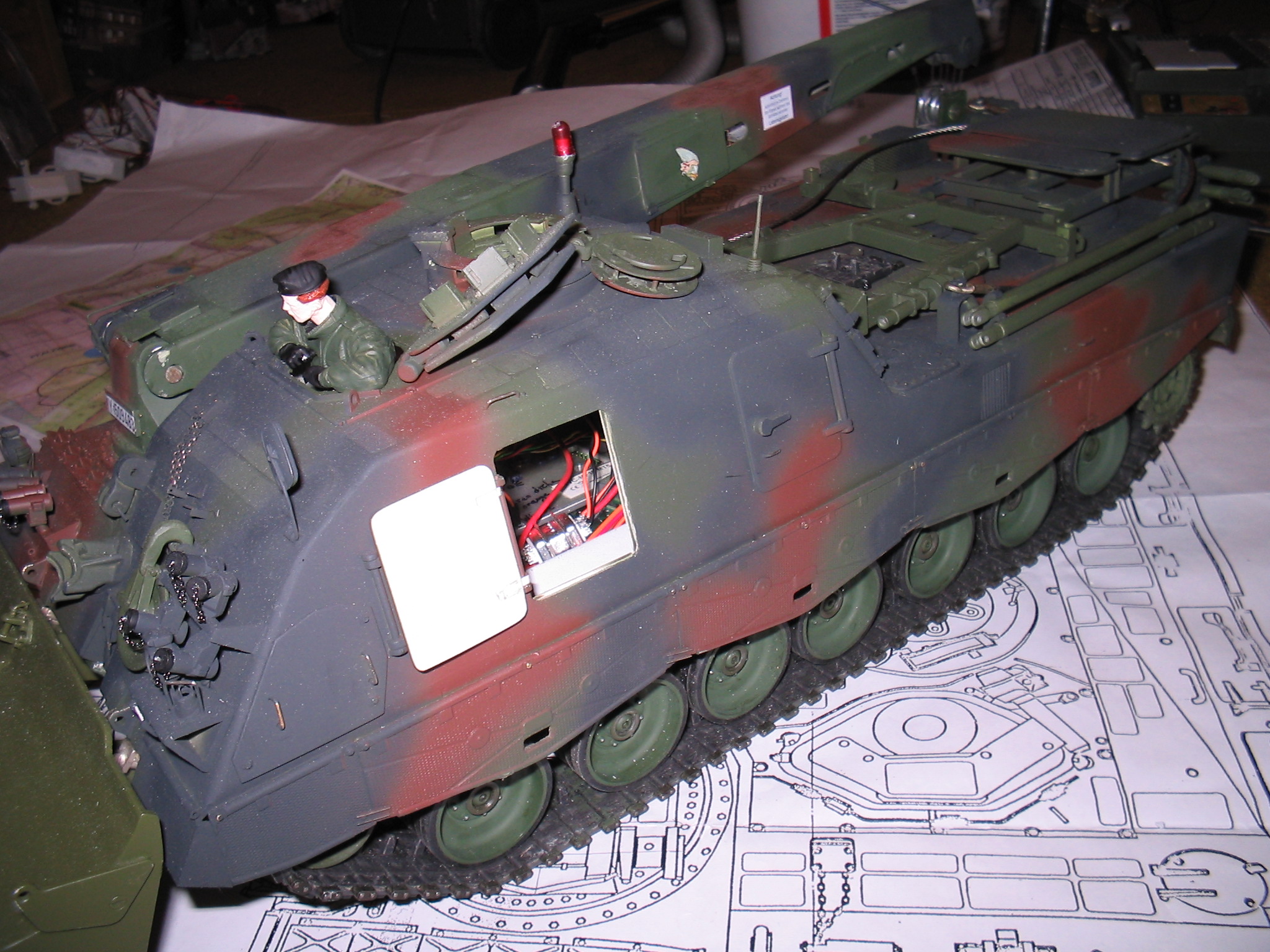

an den Abschleppstangen kannst du noch einiges rausholen indem du die "Augen" aufbohrst (vorsichtig, nicht abbrechen) und die Stangen an den Enden etwas ausbohrst. Das wirkt auch realistischer. Die Aufnahmen/ Halterungen der Stangen hinten würd ich neu machen. Ebenso die Nebelbecher (Tamiya nehmen) und deren Aufnahme hinten. Guck mal in meinen Baubericht.
Ansonsten schönes Ding! Ach so.... und die Fahrerluke natürlich zum öffnen! Einfach das PM Teil an der Achse zersägen, MS Stab durchstecken- feddich!
Oli:D
|
|
| |
|
|
05.04.2008, 07:55 Uhr
OliverRauls
3D - Drucker
|
Bild "normal" sichtbar .....
|
|
| |
|
|
05.04.2008, 07:56 Uhr
OliverRauls
3D - Drucker
|
Christian,
an den Abschleppstangen kannst du noch einiges rausholen indem du die "Augen" aufbohrst (vorsichtig, nicht abbrechen) und die Stangen an den Enden etwas ausbohrst. Das wirkt auch realistischer. Die Aufnahmen/ Halterungen der Stangen hinten würd ich neu machen. Ebenso die Nebelbecher (Tamiya nehmen) und deren Aufnahme hinten. Guck mal in meinen Baubericht.
Ansonsten schönes Ding! Ach so.... und die Fahrerluke natürlich zum öffnen! Einfach das PM Teil an der Achse zersägen, MS Stab durchstecken- feddich!
Oli:D
|
|
| |
|
|
05.04.2008, 10:35 Uhr
ChristianB
|
Moin Moin,
danke für das Lob
@Oli Danke für die Bilder und Tipps.
An dem Büffel kann man echt noch viel modifizieren. Mal schauen wie weit ich gehen werde.
Die Fahrerluke ist bei mir leider nicht ganz so einfach "mobil" zu machen, da diese aufgeklebt ist. Ich werde sie wohl nicht ohne zu Zerstören entfernen können (die Seitentüren waren ebenfalls festgeklebt und sind beim entfernen gebrochen). Und eine komplett neue Fahrerluke zu bauen... dafür fehlt mir derzeit die Lust...
Die neuen Türgriffe sind schon im Bau und sollen dann auch funktionieren Die Nebelwurfbecher am Heck werde ich wohl so lassen und nur noch mit kleinen Kettchen verzieren, oder die von AFV verwenden, die ich auch vorne verbaut habe.
Heute Abend und morgen werde ich mich erstmal um die Elektronik und Verkabelung kümmern. Gestern kamen die neuen Minifahrregler von AFV und die sind jetzt wirklich Mini
--
Gruss aus dem Harz
Christian
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
