Thema:  Hilfe, kann mir jemand was drehen? |
[ - Antworten - ] |
01.03.2008, 03:17 Uhr
  vonDellwig
|
Hallo!
Kann mir hier evtl. jemand das unten gezeichnete Teil anfertigen? Bin leider mit meiner Ich-spanne-ein-Stück-Poly-in-die-Bohrmaschine-und-schmirgel-es-zurecht -Methode nicht sehr weit gekommen... Ist übrigens ein Teil der Kanone für meinen Marder 1A3. Material wäre egal...

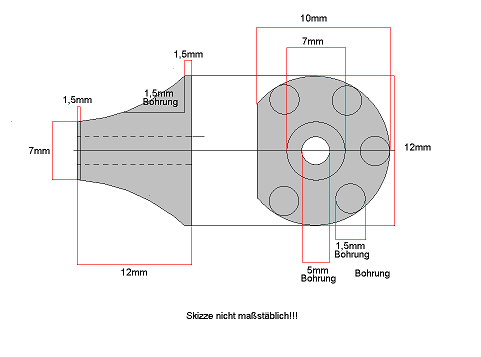

Grobe Skizze:
Gruß Ingo
--
...Im Auftrag der Deutschen Reichsbahn!
|
|
 |
|
|
01.03.2008, 07:49 Uhr
Zugfunker
|
LLeider fehlen noch einige Angaben bzw. sind widersprüchlich.
z.b.
- Radius der krümmung im linken Bild
- Abstand der 1.5er Bohrungen vom Mittelpunkt und deren Winkel
- desweiteren ist der linke 1.5er Absatz im rechten Bild nicht vorhanden, oder geht die Krümmung nur bis 1,5 mm vom linken Ende
|
|
| |
|
|
01.03.2008, 09:04 Uhr
Karl_Diesel
|
hi,
das Teil muß ich für meinen Marder auch drehen. Ich nehm dafür Resin, weil die Bohrungen auch rein müssen. Und für die Bohrungen wird ein Teilapparat fällig (den ich nicht habe). Drehmaschine allein reicht also nicht
gruß
Karl
--
Rauchen kann tödlich sein ... Autofahren auch !
|
|
| |
|
|
01.03.2008, 10:58 Uhr
vonDellwig
|
quote:
Original von Zugfunker:
LLeider fehlen noch einige Angaben bzw. sind widersprüchlich.
z.b.
- Radius der krümmung im linken Bild
- Abstand der 1.5er Bohrungen vom Mittelpunkt und deren Winkel
- desweiteren ist der linke 1.5er Absatz im rechten Bild nicht vorhanden, oder geht die Krümmung nur bis 1,5 mm vom linken Ende
Hallo!
Also, um das ganze etwas präziser zu machen:
- Radius der Krümmung linkes Bild: Das ist schwierig, der Radius ist nicht immer gleich, die Krümmung ist nach links (Richtung Mündung) recht steil und wird dann zu anderen Seite hin flacher... hätte das jetzt irgendwie per Augenmaß versucht...
- Die Winkel der Bohrungen: 30° 90° 150° 210° 300° jeweils senkrecht von der Mündungsseite her bis 1,5mm vor Ende des Teils.
- Abstand vom Mittelpunkt des Teils bis Mitte 1,5mm Bohrung 5,25mm
- Der linke Absatz ist kein Absatz, sondern nur eine Rille 1,5mm vom linken Rand entfernt (kann man zugegeben schlecht erkennen. Die Rille sollte etwa 0,5mm tief und breit sein.
Hier noch ein Bild: http://www.panzer-modell.de/referenz/in_detail/marder1a2/007g.jpg
Hoffe ihr versteht wie ich das meine...
Gruß Ingo
--
...Im Auftrag der Deutschen Reichsbahn!
|
|
| |
|
|
01.03.2008, 14:40 Uhr
Tigerbua
|
Hallo Ingo, ich könnte dir so ein Teil drehen, wenn du ein paar Tage Zeit hast, ich muß halt schauen wie ich´s bei mir in der Arbeit zwischen durch mal rein krieg. Dürfte aber kein Problem sein. Bin Feinmechaniker und Arbeite viel auf CNC Drehmaschinen. Falls du Interesse hast meld dich bei mir.
Gruß Roland
--
Achtung Panzer...GELADEN...Feuer frei...ACHTUNG...RUUMMMMMMMMMMMMMS!!!......TREFFER!!!!
|
|
| |
|
|
01.03.2008, 18:10 Uhr
vonDellwig
|
Hallo,
kann geschlossen werden, mir wurde gehelft...
Gruß Ingo
--
