Thema:  Pionierpanzer 1 im Maßstab 1:16 |
[ - Antworten - ] |
17.02.2008, 18:19 Uhr
  bergemaxi
|
Hallo Dave
Habe gerade noch schnell ein Bild gemacht

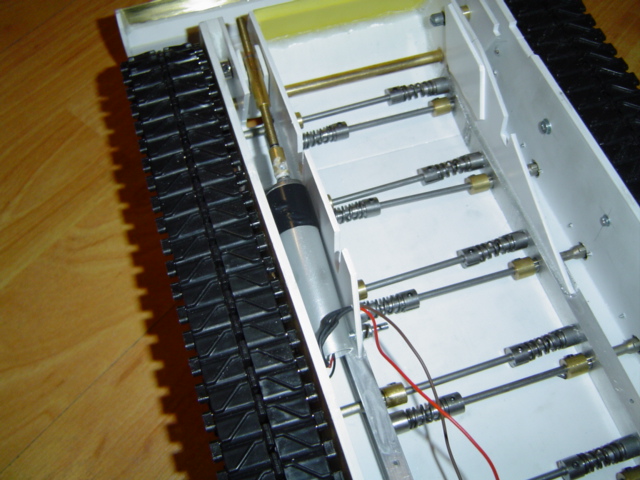

Der Antrieb besteht wie gesagt aus einem Maxon Getriebemotor , über eine 4 mm Spindel.
Die Technik ist eigentlich ganz gut, hat aber den Nachteil das in einer Spindel immer spiel ist.
Hier währe ein Excenter Besser, dann geht der Räumschild aber nicht so weit herunter.
Gruß
Thomas
|
|
 |
|
|
17.02.2008, 20:27 Uhr
OliverRauls
3D - Drucker
|
Thomas, schaut natürlich wie immer bei Dir sauber und gut aus. Aber ist der Drehkranz des Kranarmes nicht etwas groß im Vergleich zum Lager des Armes? Da kommen doch noch die Schrauben drum und die sitzen eher knapp. Bei Dir haben die mächtig Platz. Guck noch mal, ob das stimmt. ?!?
Ansonsten natürlich klasse.
Oli:D
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 17.02.2008 20:27. |
|
|
18.02.2008, 21:02 Uhr
bergemaxi
|
Hi Oli
Wurde eben von der Abteilung Werksspionage Informiert
Also beim Abgleich der Maße gibt es keinen unterschied, darfst auch mal raten woher das maß stammt.
Einzig meine obere Planfläche ist ein paar milimeter kleiner geraten.
Fazit, eine optische Täuschung, das Teil stimmt.
Grüße
Thomas
|
|
| |
|
|
29.02.2008, 00:53 Uhr
bergemaxi
|
Hallo Fangemeinde
Neben anderen Dingen wie Stress und Ärger bleibt einem doch zum Glück immer noch zeit um zu Basteln.

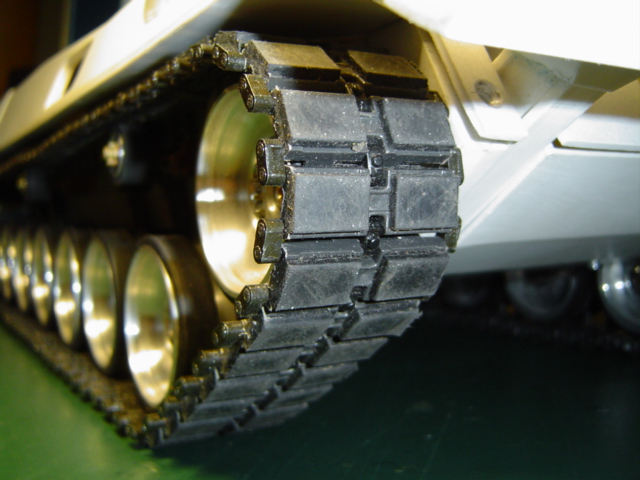

Zwischenzeitlich habe ich die Zeit gefunden, die Bearbeiteten Leo 2 Ketten zusammen zu Bauen und zu Montieren.
Die Zahnkränze sind noch etwas nachbearbeitet worden um den Lauf der Kette zu verbessern.

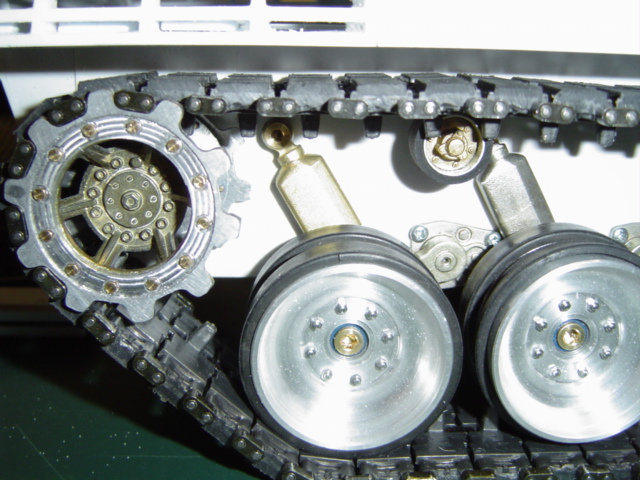

Hier zwei Bilder mit dem Ritzel und der Kette.

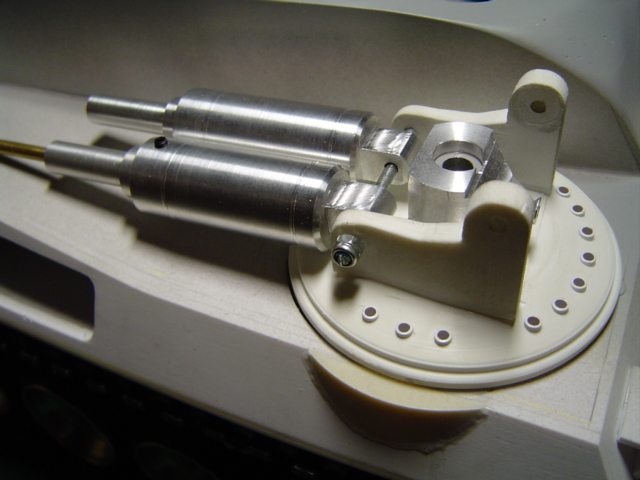

Am Drehkranz habe ich die Bohrungen für die Schrauben angebracht, an dem Problem wie man die Wulste an den Schrauben Hinbekommt wird noch getüftelt.

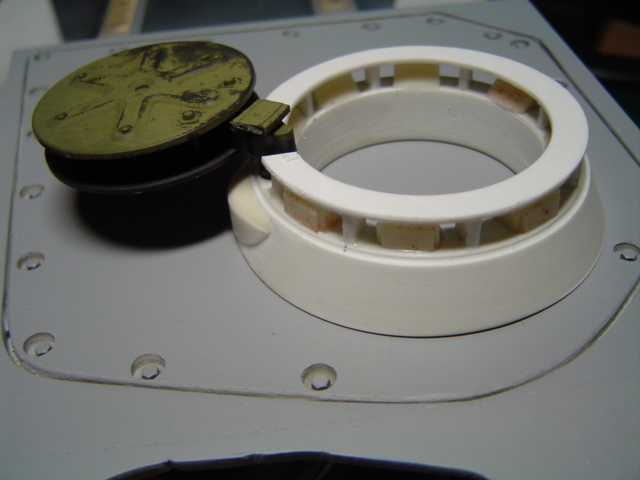

Die Kommandanten Luke wurde auch fertig gestellt, man beachte die Ausbuchtung an der Luken Lagerung.
Ich kenne da jemand der Dachte das sei eine Delle, und Baute auch Tatsächlich eine ein.
Nun ja ich kann ja ab und zu auch mal was Richtig machen.

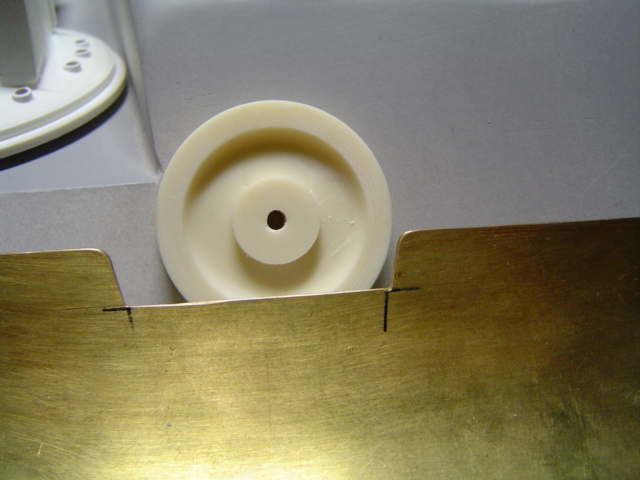

Und zu guter Letzt wurde die Umlenkrolle aus einem Resin Rohling gedreht, man ich Liebe dieses Zeug, was man damit alles anstellen kan, einfach genial.
Alles Drücken hat kein wert, als nächstes werden die restlichen Luken ausgeschnitten, und der Kranarm gebaut.
Grüße
Thomas
|
|
| |
|
|
29.02.2008, 15:36 Uhr
halbkette
|
Hallo Thomas,
ich schau mir schon eine Weile diese saubere Arbeit mit Freude an.
Sehr schön gemacht.
Hast du schon eine Idee für die Wülste unter den Schrauben am Drehkranz?
Ich hätte sonst eine.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
29.02.2008, 16:44 Uhr
bergemaxi
|
Hallo Hartmut
Ne Idee habe ich leider noch nicht, Experimentiere gerade mal mit Resin.
Wird aber wahrscheinlich nichts werde.
Alternative währe Epoxy Knete.
Mal schauen.
Grüße
Thomas
|
|
| |
|
|
29.02.2008, 21:10 Uhr
OliverRauls
3D - Drucker
|
Thomas,
ich hab die Wülste einfach "angespachtelt". Im Original ist das ja Guß- auch sehr unförmig. Guck mal meinen "Pio" 1:10 Baubericht. Und- nach wie vor- mir scheint das noch nicht richtig. Und die Schrauben oben auf der Kasematte sind laut Frank "BW Kette" nur 50% versenkt. Also..... ran!
Oli
|
|
| |
|
|
29.02.2008, 21:14 Uhr
BW-Kette
|
A ha, bin ich also wieder der Dep.
Aber mal im Ernst, war im Orginal nur eine Anspiegelung.
Frank
|
|
| |
|
|
29.02.2008, 22:28 Uhr
bergemaxi
|
Hi Oli
Danke für den Tip, könnte man mal versuchen.
Der Hinweis mit den schrauben könnte stimmen, aber jetzt habe ich Sie drinne.
Du weist ja wie beim Büffel, manches nehme ich nicht ganz so genau.
Hätte auch ehrlich nie gedacht das ein Bergeleo schwieriger als ein Büffel ist, aber diese ganzen Winkel und schrägen haben es in sich.
Grüße
Thomas
|
|
| |
|
|
01.03.2008, 00:43 Uhr
halbkette
|
Hallo Thomas,
ich glaube, du hast in meinem post einen Satz nicht verstanden: "Ich hätte sonst eine ( Idee )".
Damit wollte ich ausdrücken, dass ich wohl weiß, wie es zu machen wäre, wollte aber erst abwarten, ob du nicht selbst eine Idee hast.
Bist du daran interessiert?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
01.03.2008, 01:05 Uhr
bergemaxi
|
Hallo Hartmut
Klar währe ich Interesiert, da ich echt nicht weis wie es Funktionieren könnte.
Bin für Tips immer Dankbar.
Grüße
Thomas
|
|
| |
|
|
01.03.2008, 16:38 Uhr
halbkette
|
Hallo Thomas,
eigentlich ist es simpel, wie alles, was gut ist.
Ich brauche dazu nicht einmal eine Skizze, denke ich:
Die Flanschplatte wird ringsum wie immer gebohrt, nur mit etwas größerem Bohrer-Durchmesser. Dieser sollte so bemessen sein, dass in den Bohrlöchern entsprechende Röhrchen eingeklebt werden können. Diese Röhrchen haben die Innen-Durchgangs-Bohrung für die entsprechende Schraubengröße ( die ich jetzt nicht kenne ) und sie schauen alle ein kleines Stückchen aus dem Flansch heraus. Wahrscheinlich müssen sie alle gleich lang sein.
Das wär´s schon.
Ob die Röhrchen aus Alu. Messing oder Poly sind, ist ziemlich egal für die Optik. Sollten die Schrauben aber richtig belastet werden, ist wohl Metall die richtige Wahl.
Damit sich die Klebungen dabei nicht als Schwachstelle erweisen, wäre auch eine Variante mit oberer Verdickung des Röhrchens denkbar - sozusagen mit Kopf, so dass sich ein Stufendurchmesser außen ergibt. Der muß dann außen zwar extra versenkt werden, kann sich aber nicht mehr durchziehen (!) lassen.
Die Durchmesser brauchten dann nur einen Stufen-Unterschied von einigen Zehnteln zu haben.
Viel Fummel-Arbeit scheint dich offensichtlich nicht abzuschrecken. Das wär doch was für dich. Du kannst das ja mal testen. ( Ist kein Patent drauf. )
P.S.:
Ich muß noch nachschieben, dass der Idealfall dafür so aussehen könnte: Flansch-oder Fußplatte des Kranauslegers komplett aus Messing herstellen und die Röhrchen dann einlöten.
Oder: Platte aus Alu und die Röhrchen mit Loctite einkleben. Das wäre dann richtig belastbar und der "Stufenschnitt" wäre überflüssig...
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von halbkette am 01.03.2008 16:46. |
|
|
23.03.2008, 02:52 Uhr
bergemaxi
|
Hallo
Nach längerer Abstinenz, komme ich langsam voran.
Inzwischen wurde der Rohbau soweit gespachtelt verschliffen und Grundiert, damit
Sind die Grobarbeiten erledigt.

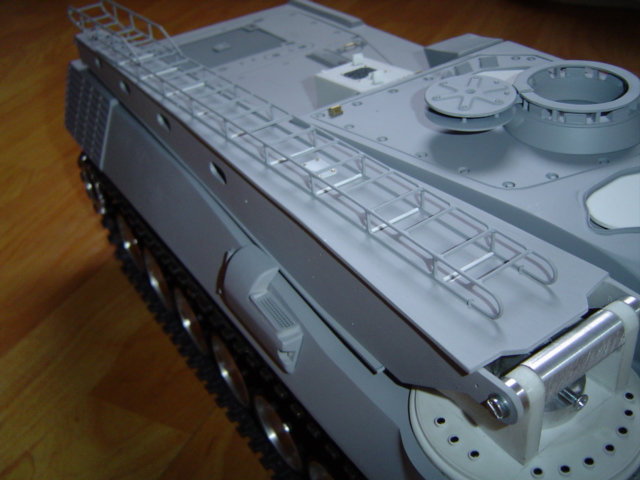

Von jetzt an kommen Technik und Details dran, begonnen wurde mit der Leiter auf dem Bergekran.
Es kam natürlich wie immer erst im zweiten versuch gelang mir diese.

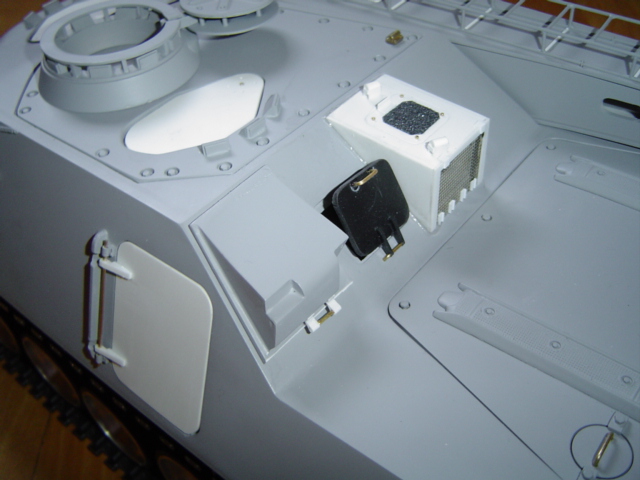

Der Wärmetauscher wurde aus einem Resin klotz heraus gearbeitet, sieht ganz gut aus soweit.

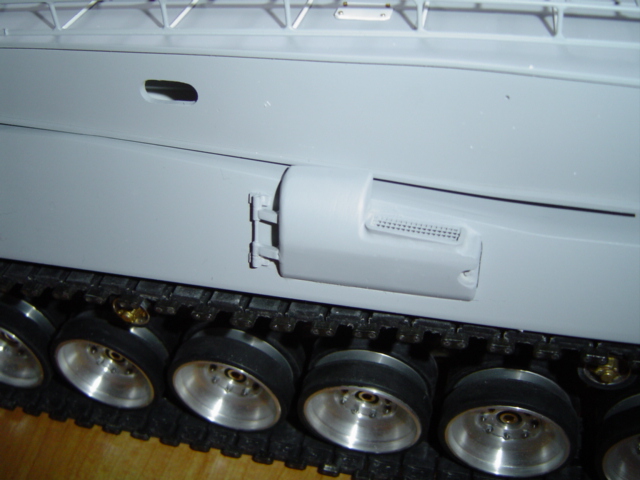

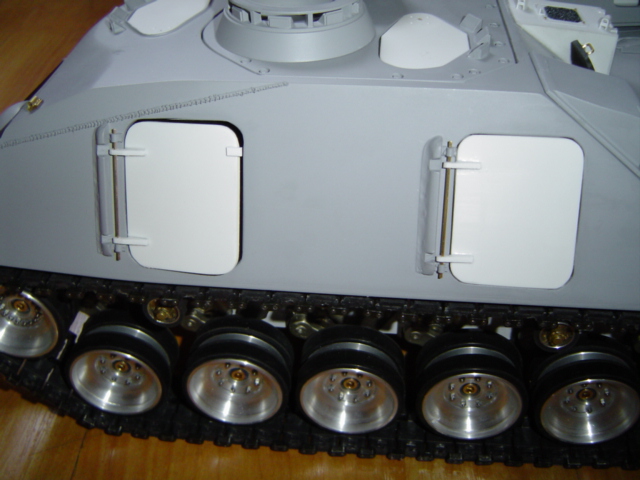

Die Türen sind ebenfalls montiert.
Momentan werden gerade die Nebelbecher gegossen, diese sind dann wohl als nächstes dran.
Anbei wie immer noch ein paar Bildchen.
Tschüß bis zum Nächsten mal.
Grüße
Thomas
|
|
| |
|
|
23.03.2008, 07:34 Uhr
OliverRauls
3D - Drucker
|
Nix zu meckern, sieht klasse aus! Vor allem die Leiter gefällt. Wirkt nicht zu dick und nicht zu dünn. Weiter.....
Oli:D
|
|
| |
|
|
01.05.2008, 14:14 Uhr
bergemaxi
|
Hallo Leute
Nachdem wieder etwas Zeit vergangen ist, und ich vor allem wieder etwas Zeit gefunden habe, gibt’s Heute noch mal ein kleines Update.

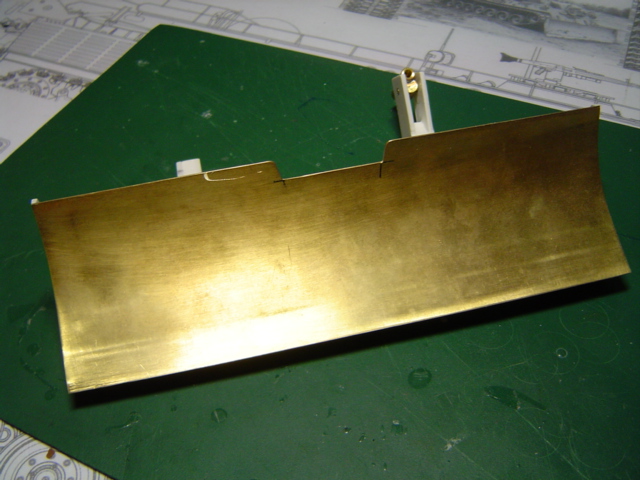

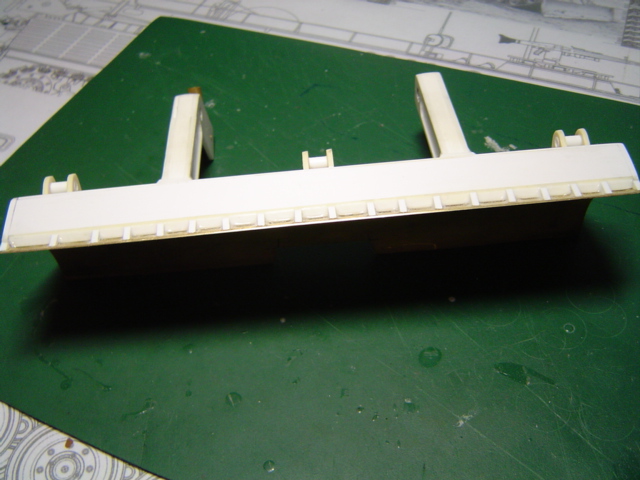

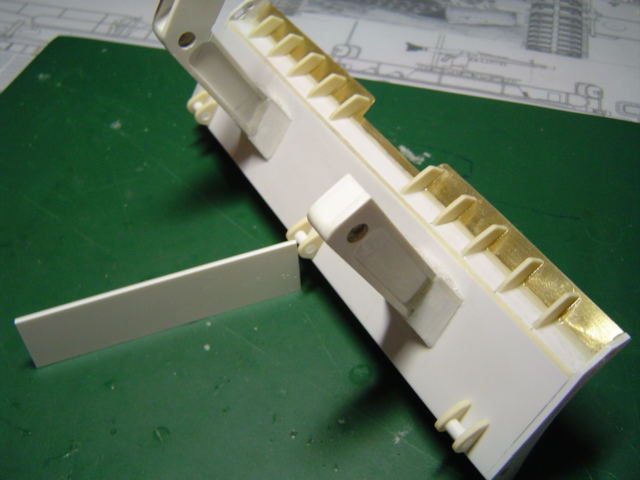

Der Räumschild ist jetzt fertig, was aufgrund der Bilder und Informationsflut ziemlich schwierig war.
Da zum Glück die Niederlande den Pio 1 noch im Einsatz hat, findet man wenigstens ab und zu ein paar Bilder.
Nun Maße findet man nirgends, so das man sich alles zusammen schauen muss.
Aber ich Finde die sieht schon gut aus so weit.
Aber seht selbst, demnächst gibt’s wieder mehr..
Grüße
Thomas
|
|
| |
|
|
