03.02.2008, 18:21 Uhr
  bergemaxi
|
Hallo Werte Modellbau Freunde
Da es ja schon Länger Ruhig geworden ist, möchte ich Euch hier auch mein Neustes Projekt vorstellen.
Angefangen hat alles das Michael seinen Alten Berge Leo zersägen wollte, kurzerhand kaufte ich ihn Ihm ab.
Eigentlich wollte ich ja nur eine Neue Wanne Bauen, aber die große Chance beim Kleinen Bruder Chinese spielen zu können, verleitete mich ebenfalls Identisch auf seinen Abwicklungen einen Pionierpanzer auf die Beine zu stellen.
Das Fahrwerk und der Aufbau sind identisch wie in seinem Baubericht beschrieben, ab da scheiden sich die Geister.
Wie ich schnell feststellen musste wer spioniert, spioniert viel mist,  Baue ich nun Alleine für mich.
Am Aufbau warum auch immer, fehlen mir zum Beispiel 2 mm Links und Rechts, Auffüttern und gut ist’s und jetzt schön Stabil, dachte ich.
Pfeifendeckel, das Lachen verging mir als ich die Türen dann nicht aus 2 mm sondern 4 mm ABS ausschneiden musste
Na ja selber bauen macht auch mehr spaß.
Auf eine Innenrichtung weder ich zugunsten der Technik verzichten.
Der Pionierpanzer 1 wird sich gegenüber dem Bergepanzer Standart durch einen größeren Räumschild, verschiedene Anbauten sowie dem Erdbohrer unterscheiden.
Und Hier Versteckt Danke für den Tipp Günter, war gut.
Der Erdbohrer soll später voll Funktionsfähig sein.

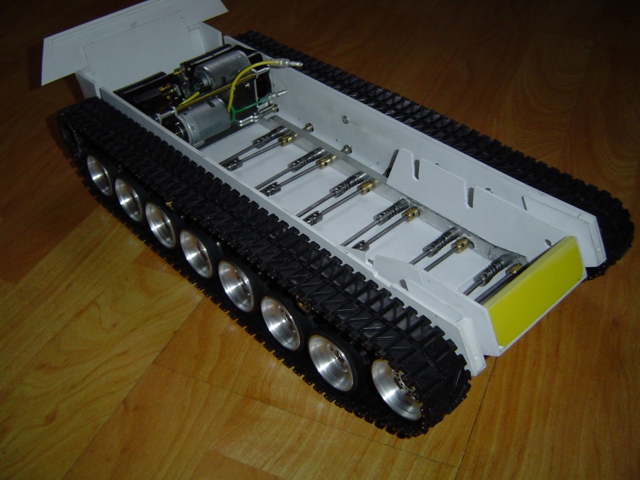

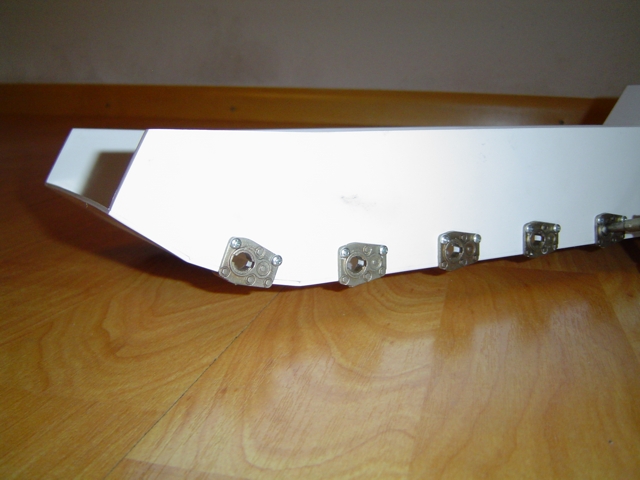

Nun die Ersten Technik Daten die Wannen Seiten bestehen aus 3 mm ABS, die Unterseite aus 1,5 mm ABS.
Die 1,5 muss man nehmen, da man Ansonsten die Freigängigkeit der Schwingarme und Federung nicht erreicht, würden dann klemmen.

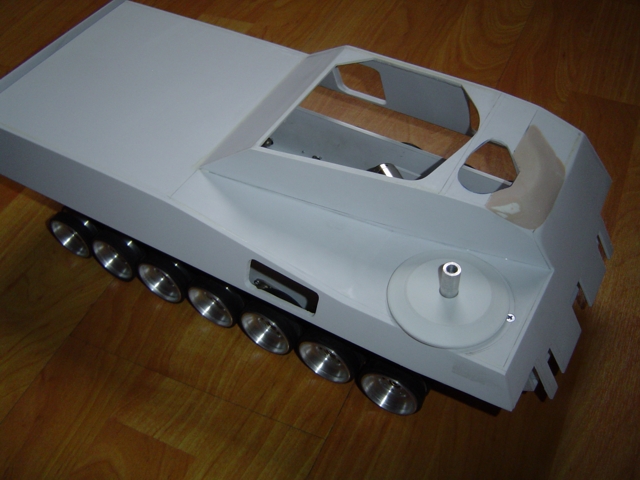

Der Aufbau besteht ebenfalls aus 2 mm ABS.

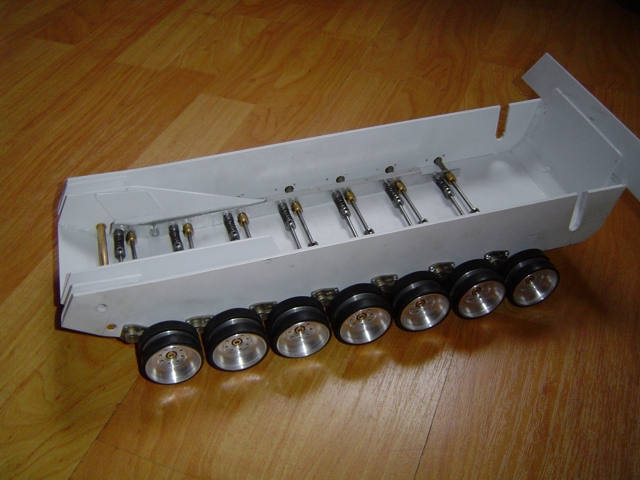

Eingebaut wurde die Federung von Wecohe, welche sich hervorragend an das Modell einstellen Lässt.

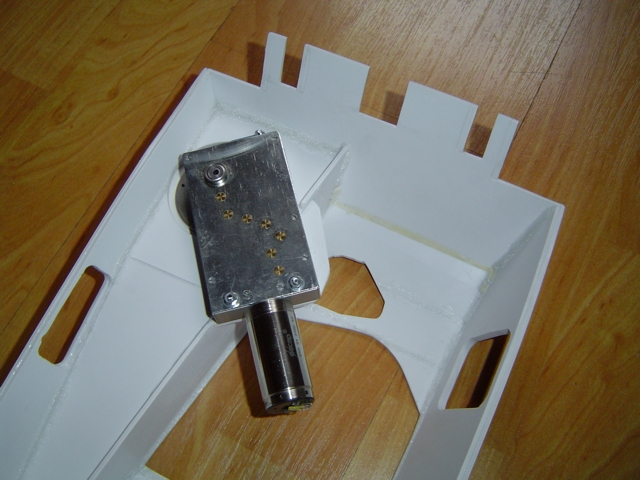

Das Drehgetriebe für den Kran stammt aus einem Bergeleo von Joachim , welche ich vor einem Monat erstanden habe.
Dieses Drehgetriebe hat den Vorteil das es ganze 5 mm in der Höher kleiner als das von Maxon ist, somit passt es Optimal in den neuen Berge.

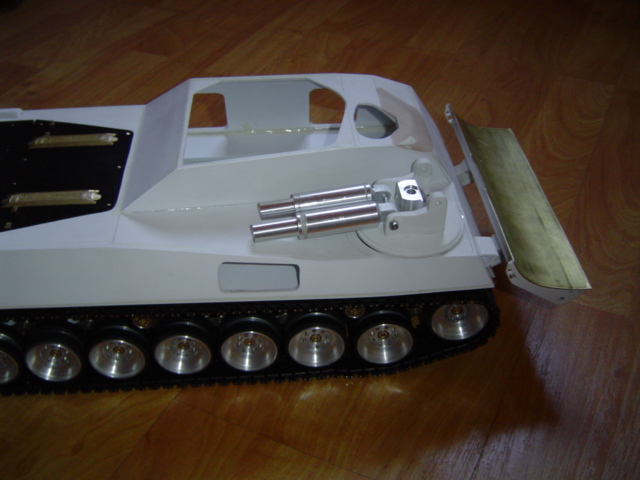

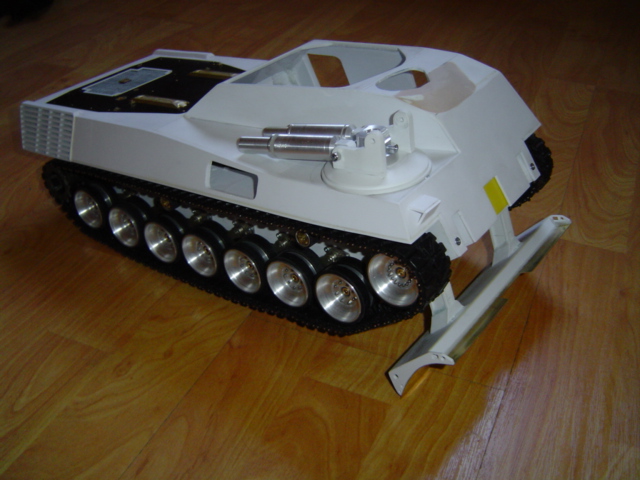

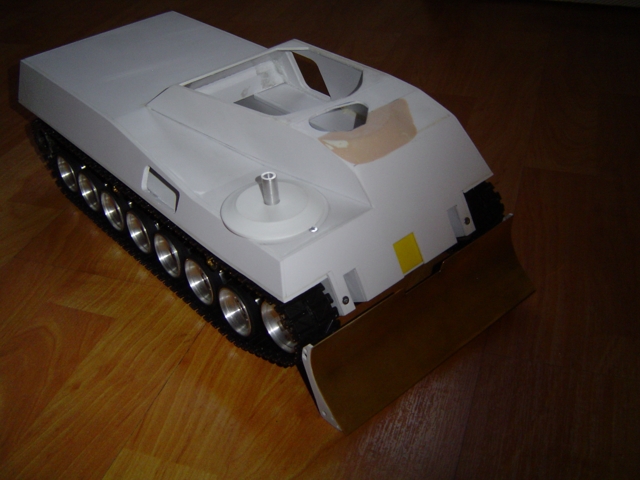

Der Räumschild ist auch soweit in der Grundform Fertig, er besteht aus 0,5 mm Messingblech und 2 mm ABS.

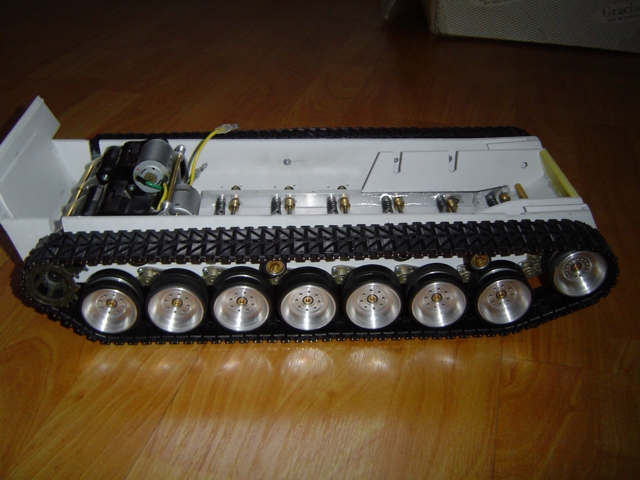

Heute wurden noch die Stützrollen verbaut, und ein paar Kleinigkeiten.
So und nun viel Spaß beim Betrachten der ersten Bilder, Kritik und Anregungen sind immer Herzlich Willkommen.
Grüße
Thomas
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von bergemaxi am 03.02.2008 18:32. |
|
|
03.02.2008, 18:44 Uhr
Diede
(Nervensaege)
|
Nabend
Klasse gebaut wird bestimmt nen schöner....... wird die kustoffwanne bei großen räumschild aktivitäten halten????
Viel erfolg beim weiterbauen.....
Wäre froh meiner wäre so weit.....
M.f.g Patrick
|
|
| |
|
|
03.02.2008, 18:48 Uhr
bergemaxi
|
Hallo Patrick
Habe keinerlei Bedenken das mit der Kunsstoff Wanne beim Räumen etwas Pasiert.
Die Wanne hat sich bei Michaels Altem Berge bestens Bewährt.
Grüße
Thomas
|
|
| |
|
|
03.02.2008, 21:48 Uhr
GG
|
Hallo Thomas,
das wird ja eine Bergeleo Invasion  Freut mich wenn der Tipp gut war, ich habe das Teil auch hier liegen
Das Modell sieht jetzt schon vielversprechend aus, aber ich konzentriere mich erst mal auf den Nachfolger vom Nachfolger des Pionierpanzer 1
--
Gruß
Günter
cg-model.de/cg-shop/start.php
|
|
| |
|
|
04.02.2008, 21:49 Uhr
Schoppy
|
Hallo Thomas...
was du da bisher ablieferst sieht wie immer super sauber und professionell aus. Ich freue mich schon auf die ersten Bilder vom Erbohrer. Konntest du im übrigen die Zeichnung, die ich dir geschickt habe, verwenden?
Gruß Sascha
--
Gruß Sascha
|
|
| |
|
|
05.02.2008, 06:14 Uhr
bergemaxi
|
Hallo Sascha
Hatte Dir eine Email geschickt, die Zeichnung Taugt leider nicht, aber Trotzdem Danke.
Das mit dem Erdbohrer wird wohl noch eine weile dauern, da ich Momentan immer noch an dem Grundgestell feile.
In den nächsten Tagen werde ich erstmal die Leo 2 Ketten Bearbeiten.
Grüße
Thomas
|
|
| |
|
|
05.02.2008, 22:43 Uhr
cde_Evil-Homer
|
Na da wünsch ich dir viel Spass beim ändern der Leo-Kette:D
Die passenden Kettenblätter haste ja nun, aber die Kettenstifte kürzen ist auch nicht ohne.
Besorg dir schonmal genug Trennscheiben für deinen Dremel..
Grüße
Michael
--
http://forum.modelltechnik24.de
|
|
| |
|
|
06.02.2008, 08:57 Uhr
bergemaxi
|
Hallo Michael
Vielen Dank für die Zahnkränze, Sie Passen Hervorragend.
Lustig war das Gefummel mit den kleinen schrauben.
Mal sehen Morgen , habe ich Frei, vielleicht gehe ich dann mal an die Ketten.
Trennscheiben habe ich genug.
Grüße
Thomas
|
|
| |
|
|
10.02.2008, 16:29 Uhr
bergemaxi
|
Hallo
Heut gibt es noch mal ein kleines Update.

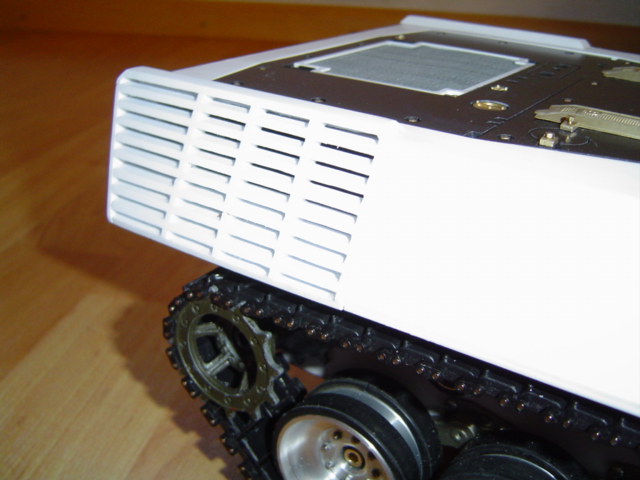

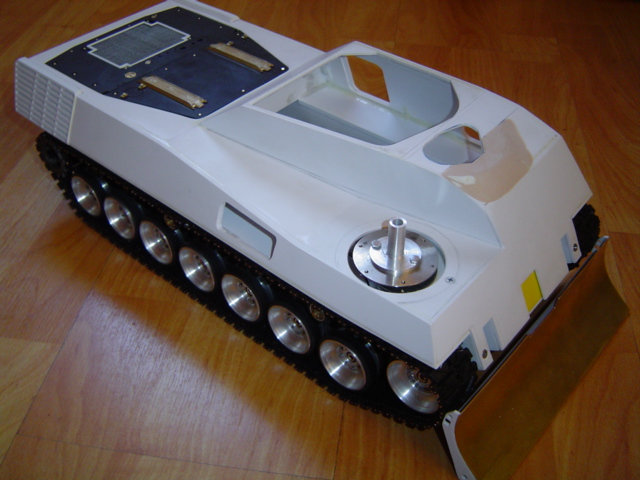

Neu angebaut sind die Auspuff Gräting, die nachdem ich sie 3 mal gebaut hatte endlich stimmten.
Diese anzubauen war dann wieder ein anderes Kapitel

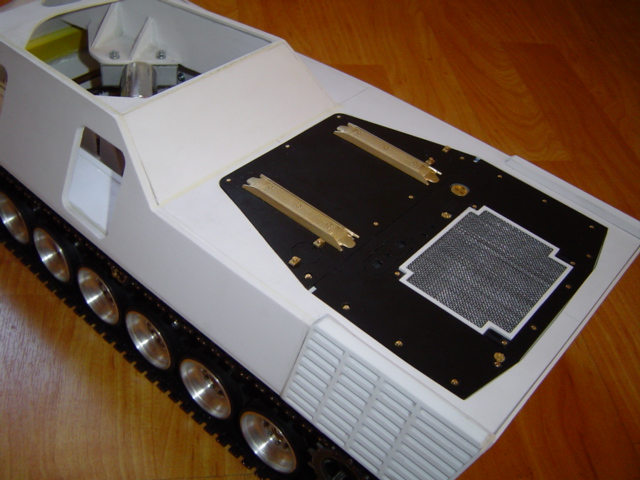

Ebenfalls hat er seine Motorraum Abdeckung Bekommen, diese ist ein Fertigteil, da ich zu Bauen irgendwie keine Lust hatte.
Momentan befinden sich die gekürzten Leo 2 Ketten im Zusammenbau, so das er demnächst auf die geänderten Zahnkränze und Ketten umgerüstet wird.
Grüße
Thomas
|
|
| |
|
|
13.02.2008, 17:55 Uhr
Modellbauer
gesperrt
|
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Modellbauer am 13.02.2008 17:56. |
|
|
13.02.2008, 18:50 Uhr
kampfgnom
|
Hey Thomas, seh ich das richtig das du da schon die Leo2 ketten auf dem Leo1 Treibrad hast?! Was muss man da umarbeiten, würde mich sehr interessieren
Gruß kevin
--
Meine neue Homepage
http://www.kevin.de.md
|
|
| |
|
|
14.02.2008, 03:20 Uhr
bergemaxi
|
Hallo Dave und Kevin
Danke für die vorläufigen Blumen.
@Dave
Zum Glück Bekommt man so etwas zu Kaufen, erspart einem eine Menge Nerven und Arbeit.
@Kevin
Nein das sind noch die Heng Long Pershing ketten und Original Zahnkränze.
Bei Michaels Baubericht siehst Du die Leo 2 Ketten und Kränze.
Bei mir kommen normale Kränze mit den passenden Kettenblättern zur Leo 2 Kette drauf.
Und natürlich die Überarbeitete Leo 2 Kette.
Den Zahnkranz vom Leo 1 kannst Du nicht verwenden, da der eine andere Teilung hat.
Evil war so net und hat mir passende Kettenblätter gefräst, so wie in seinem Baubericht vom Leo 1.
Diese werden dann auf die Ketenräder von AFV geschraubt, da diese die Kettenbätter mit kleinen Schrauben angeschraubt hat.
Geändert werden muss an der Leo 2 Kette Folgendes.
1. komplette Kette zerlegen, 2. jedes einzelne Glied muss auf der Aussenseite ca. 2mm gekürzt werden, 3.
Kette wieder zusammenbauen, 4. Überstehende Stahlstifte kürzen.
Fazit eine schöne Sch... Arbeit, Sieht aber gut aus.
Grüße
Thomas
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von bergemaxi am 14.02.2008 03:26. |
|
|
17.02.2008, 15:04 Uhr
bergemaxi
|
Hallo Fangemeinde
Nachdem wieder etwas Ruhe in der Hütte eingekehrt ist, wende ich mich Heute mal wieder dem Baubericht zu.

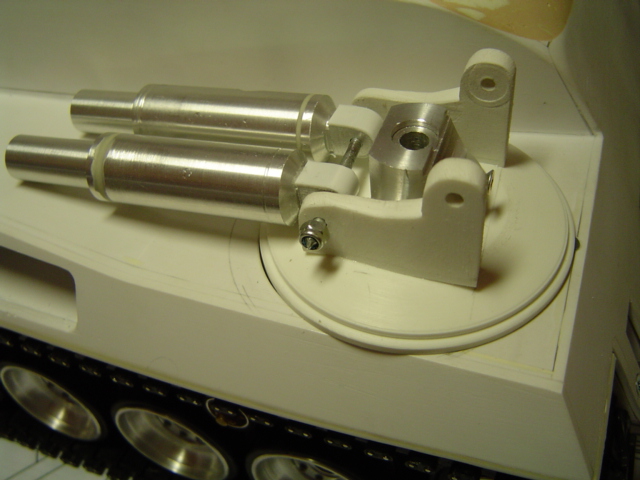

Zwischenzeitlich wurde der Kransockel soweit mal angefertigt.
Befestigt ist dieser mit einem Alu Zentralstück und einer 3 mm Schraube.
Um diese später erreichen zu können wird auf der Frontseite des Sockels die Platte mit Magneten abnehmbar gemacht.
Der Räumschild ist jetzt Mechanisch auch Montiert und Angetrieben.
Benutzt wird hierfür ein Maxon Getriebemotor und eine 4 mm Messing Spindel.
Der Pio schafft es sich wie das Original bis zur 3-4 Laufrolle Aufzubäumen, und das mit ca.4 Kilo Belastung Vorne.
Da der Räumschild dabei nicht Abgebrochen ist, bin ich guter Dinge.
Die Groben Arbeiten währen damit fast Abgeschlossen, jetzt geht es etwas Ruhiger weiter (fast) die Leo 2 Kette muss ich noch zusammenbauen.
Bis zum Nächsten mal.
Grüße
Thomas
|
|
| |
|
|
