Thema:  Lüftergitter Wanne KT Porsche |
[ - Antworten - ] |
12.01.2008, 13:12 Uhr
  Sniper1982
|
Hi,
hab nach 2 jahren wieder angefangen an meinem Köti rumzubasteln.
Es handelt sich dabei um einen FO-Henschel. Der Umbau auf Porsche Turm läuft noch.
Leider sind die Spritzlinge für die Lüfterrahmen einzeln nicht mehr lieferbar, siehe hier:
https://www.rcpanzer.de/apboard/thread.php?id=8719&start=1&seite=1#9

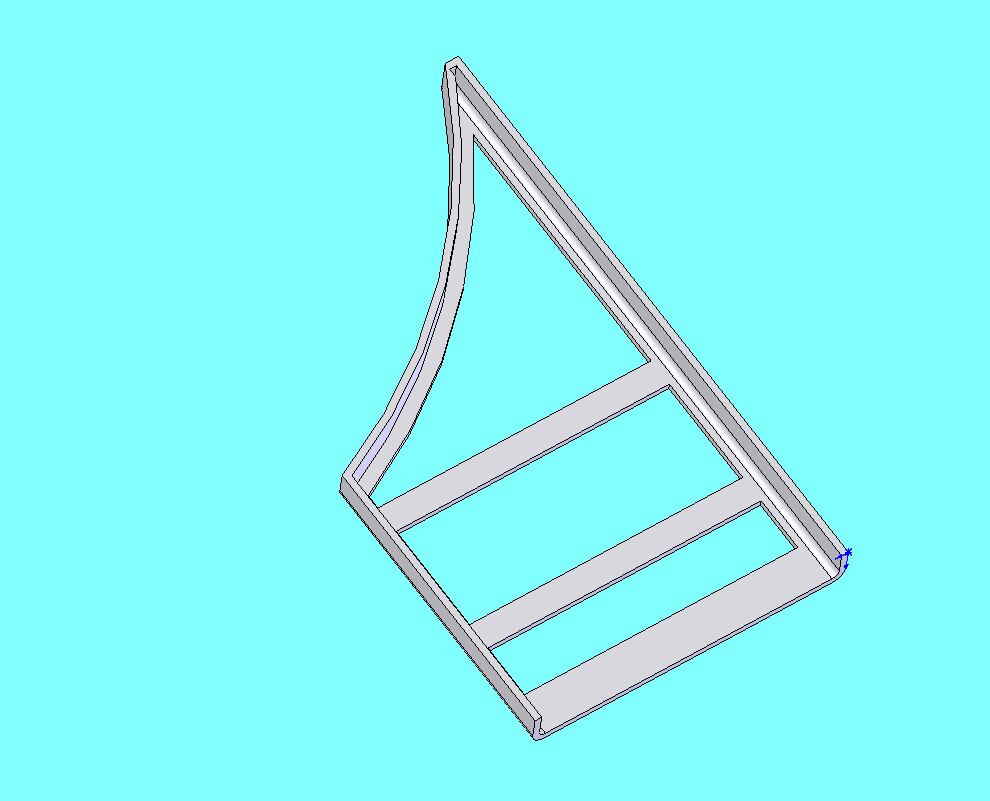

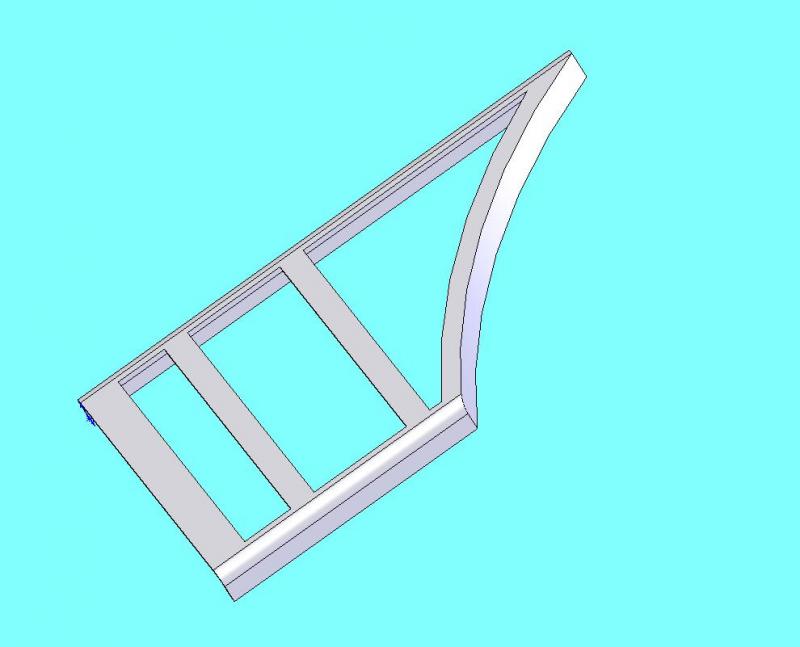

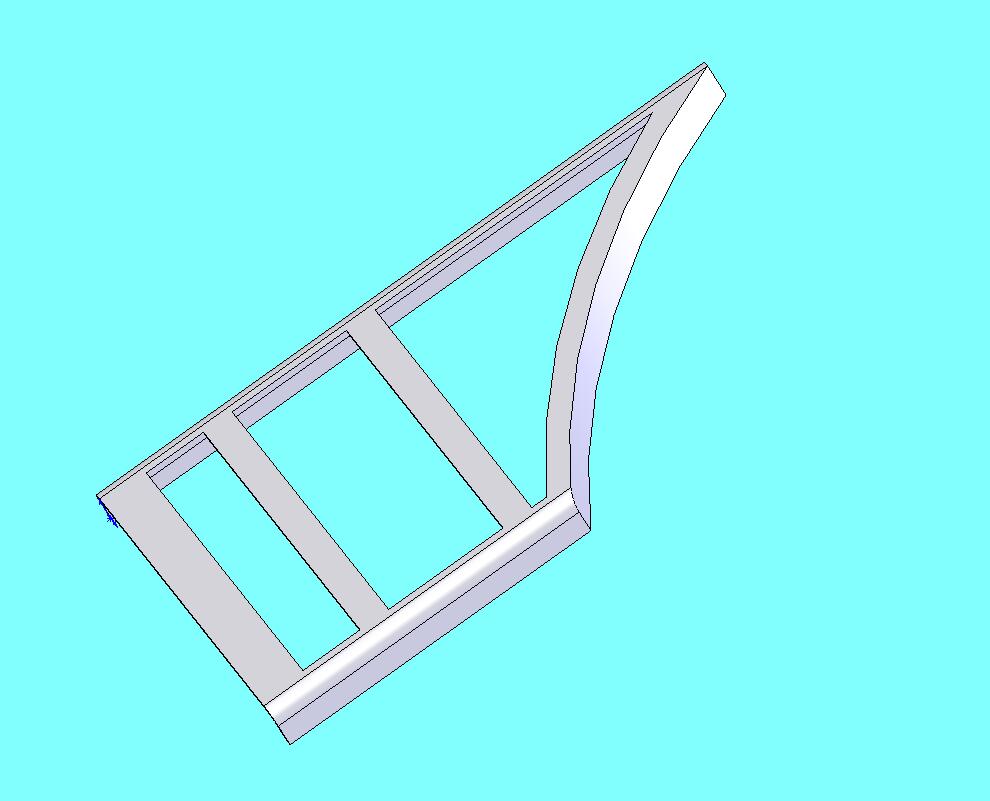

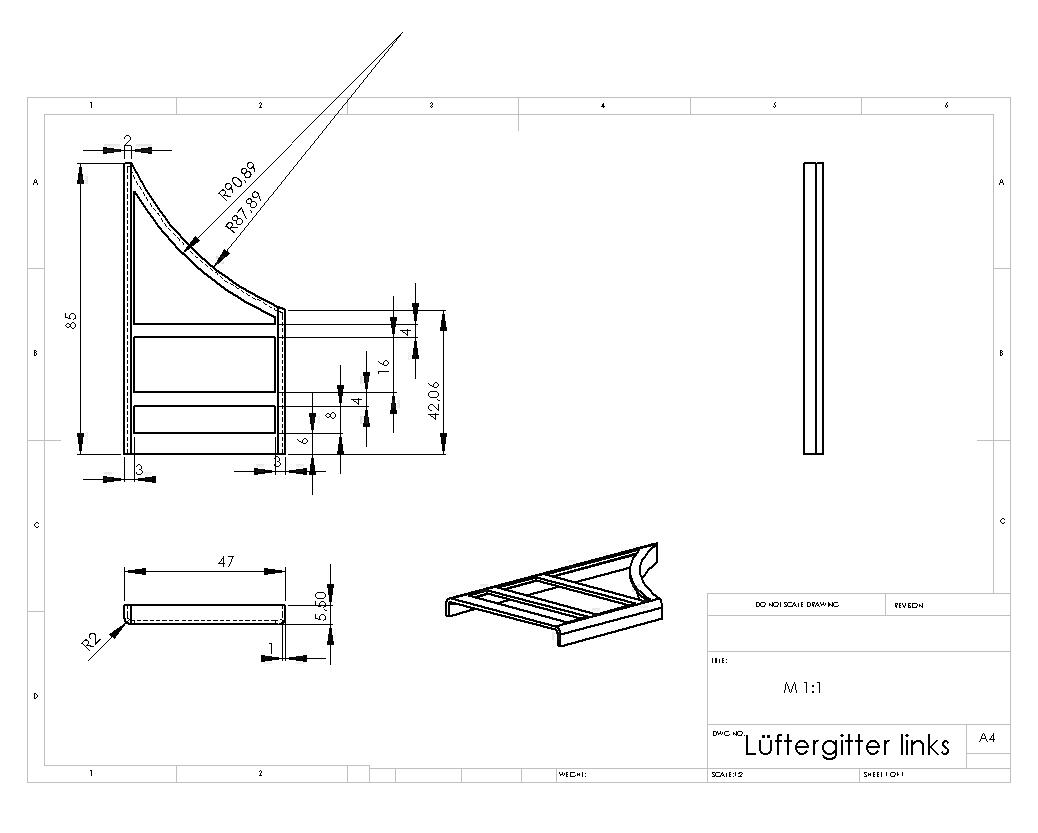

Also hab ich ne Zeichnung angefertigt wie die dinger aussehen sollten. Die könnte man relativ einfach herstellen zb aus 1mm starken abs oder für die metaller aus 1mm starken messingblech wo die aussparungen einfach mit der laubsäge ausgesägt werden können.
Da ich die dinger noch nie in der hand hatte konnte ich nur aus bilder und zeichnungen die maße schätzen.
Wäre also super wenn ein porsche kt-fahrer die dinger ausmessen könnte und die falschen maße durchstreichen und die neuen drüberschreiben könnte, "circa" angaben auf 0,2 mm reichen da.
Werde anschließend die fertige zeichnung hier posten
Hoffe ich hab ausser den Aussparungen für die gitter nichts vergessen, wie tief wären die denn eigentlich?
Merci
Timo
|
|
 |
|
|
13.01.2008, 15:59 Uhr
Radfahrer
|
Hallo Lüftervergitterer!

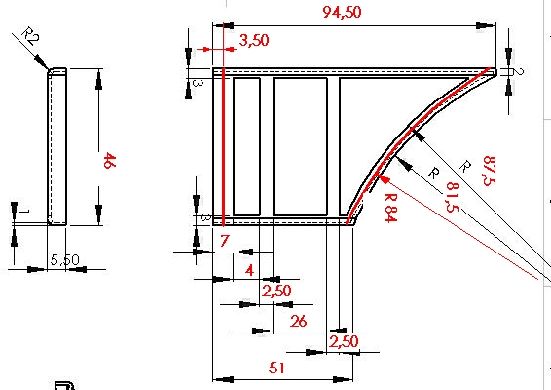

Habe mal an meinem KöTi PT die Maße abgegriffen und auf der Zeichnung korrigiert, folgendes kam dabei heraus.
Was noch zu beachten ist, an den Abschlüßen ist jeweils ein kleiner Absatz eingearbeitet, so daß das Lüftungsgitter dann quasi in einer Vertiefung liegt. Dieser zieht sich dann auch an den Längsseiten auf ca 1mm weiter. Am Lüfterseitigen Ende ist eine Aussparung für den Lüfterring vorgesehen.
Ich hoffe geholfen zu haben!
--
Kein Platz für
Schnick und Schnack!
Olaf (der Radfahrer)
|
|
| |
|
|
14.01.2008, 21:40 Uhr
Sniper1982
|
Hi Olaf,

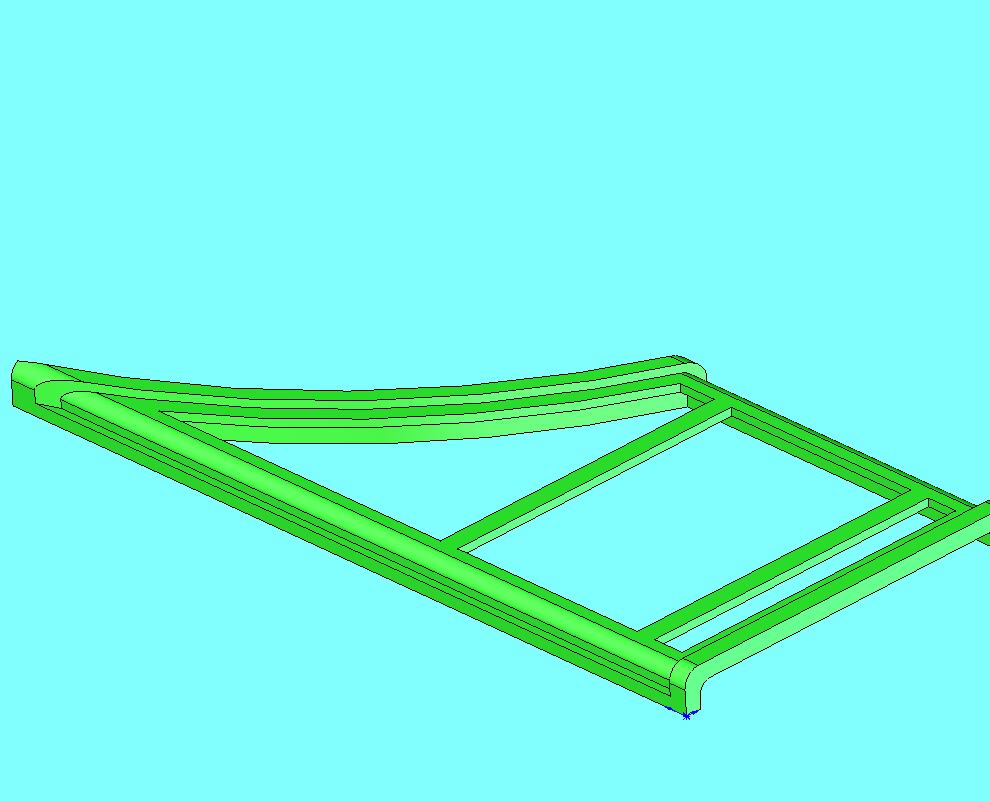

erstmal danke für deinen beitrag! Hab fast alle maße übernommen jedoch nicht alle, siehe bild

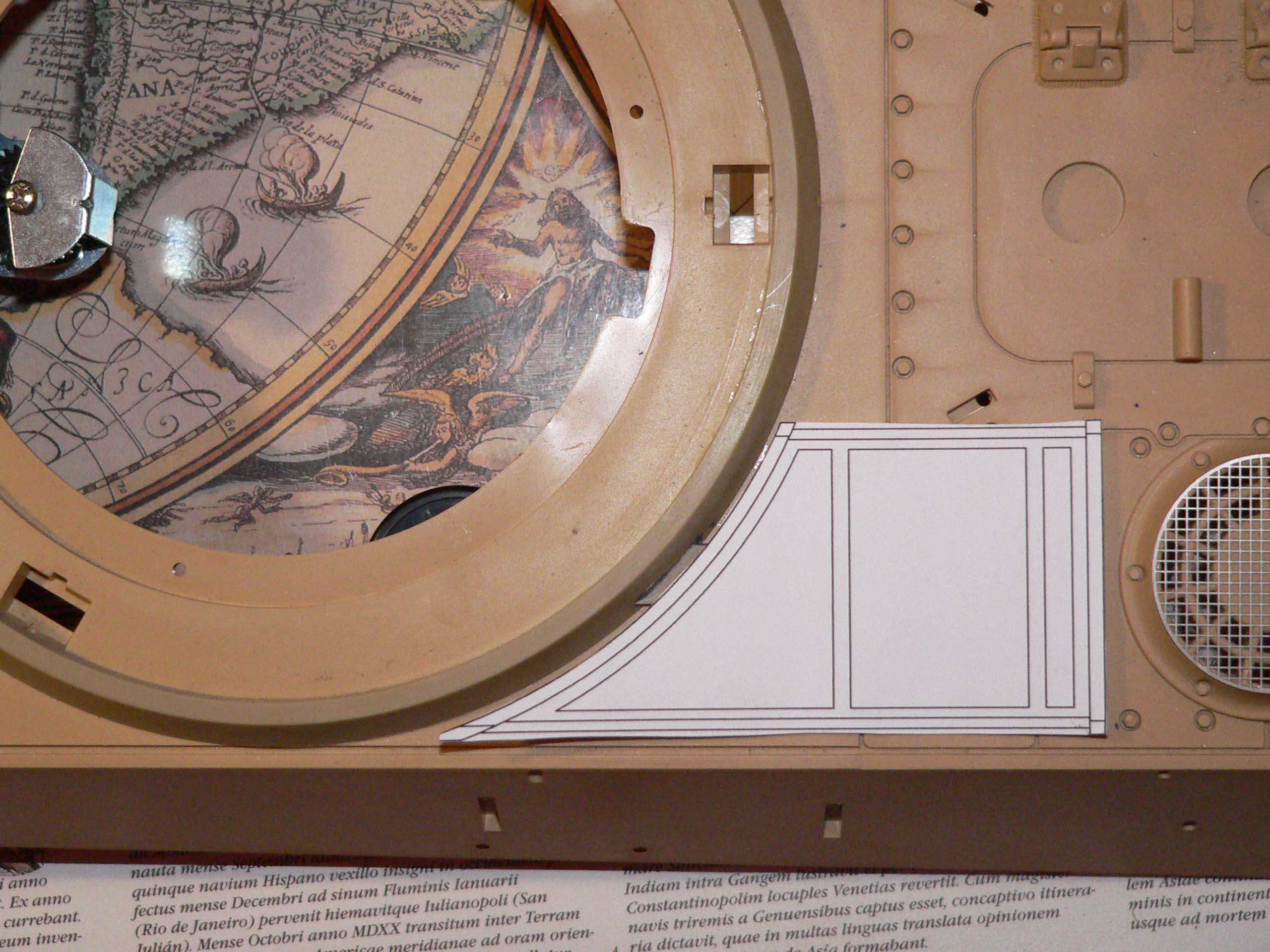

Die radien und andere maße haben mit dem turmdrehring beim auflegen der muster nicht ganz gepasst.
Die maße unterscheiden sich sicherlich mit dem orig. tamiya teil, was solls, sieht aber gut aus.
Als vorlage wirds wohl reichen, fertig wirds das ding evtl. doch etwas anders ausehen.
hab die überarbeitete zeichnung zwecks besserer qualität als pdf beigefügt.

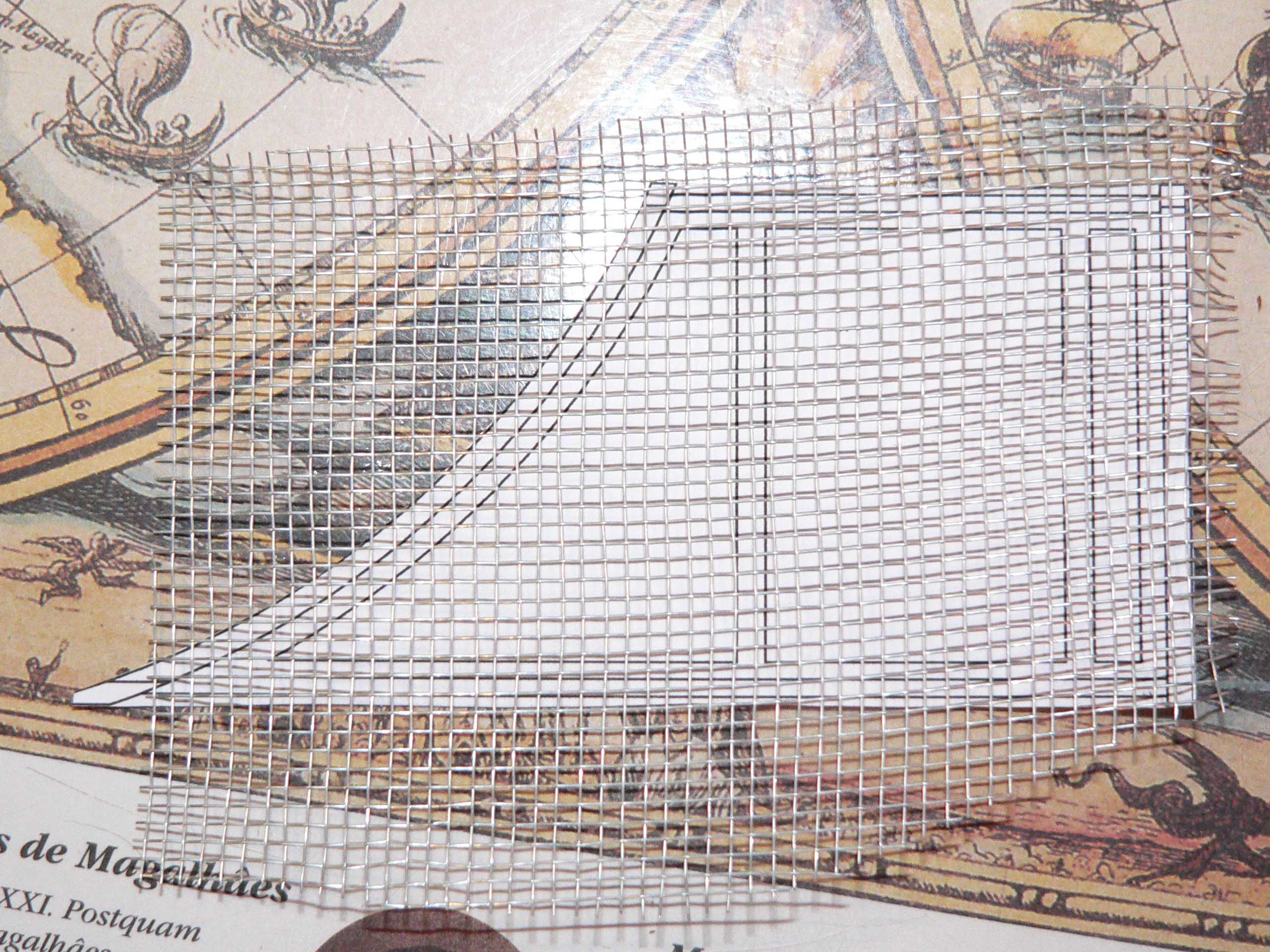

ein bild mit einem fliegengitter aus dem baumarkt ist auch dabei.
Da mir damals mit dem porscheturm-umbau geholfen wurde, hoffe ich, ich konnte auch was sinnvolles tun.
nur ein porsche-kt mit richtigen lüftern ist ein richtiger porsche kt, meine meinung
jetzt erst mal die pics
95,0 KBs
lg teil 2.PDF
Count: 343
|
|
| |
|
|
14.01.2008, 21:43 Uhr
Sniper1982
|
sorry aber keine ahnung wie das bild in text einfügen funktioniert
|
|
| |
|
|
14.01.2008, 22:12 Uhr
Radfahrer
|
Hallo Timo.
Das mit dem UMlaufenden Absatz ist richtig erfasst.
Irgendwie scheinen mir die Dinger noch etwas kurz, bei meinem KöTi PT hier (Standmodell, umbau auf Fahrmodell ohne FO) überlappen sie ein/zwei mm mit den Ansätzen Lüfterdome. Ob das auch original so war, weiß ich natürlich nicht. Tamiya kann sich da auch was ausgedacht haben.
--
Kein Platz für
Schnick und Schnack!
Olaf (der Radfahrer)
|
|
| |
|
|
14.01.2008, 22:19 Uhr
Sniper1982
|
hi,
immerhin ja schon mal was. könntest du ein paar bilder anhängen dann könnte ich besser verstehen was du meinst. hab leider nicht viele bilder zum maße schätzen gehabt.
ausmessen am original wird wohl schwierig, bei uns am parkplatz draussen sthet leider keiner:D
merci für die hilfe
Timo
|
|
| |
|
|
14.01.2008, 22:21 Uhr
Sniper1982
|
1-2 mm am anfang des runden lüfterflansches die überlappung?
|
|
| |
|
|
20.01.2008, 20:09 Uhr
Sniper1982
|
Hi,

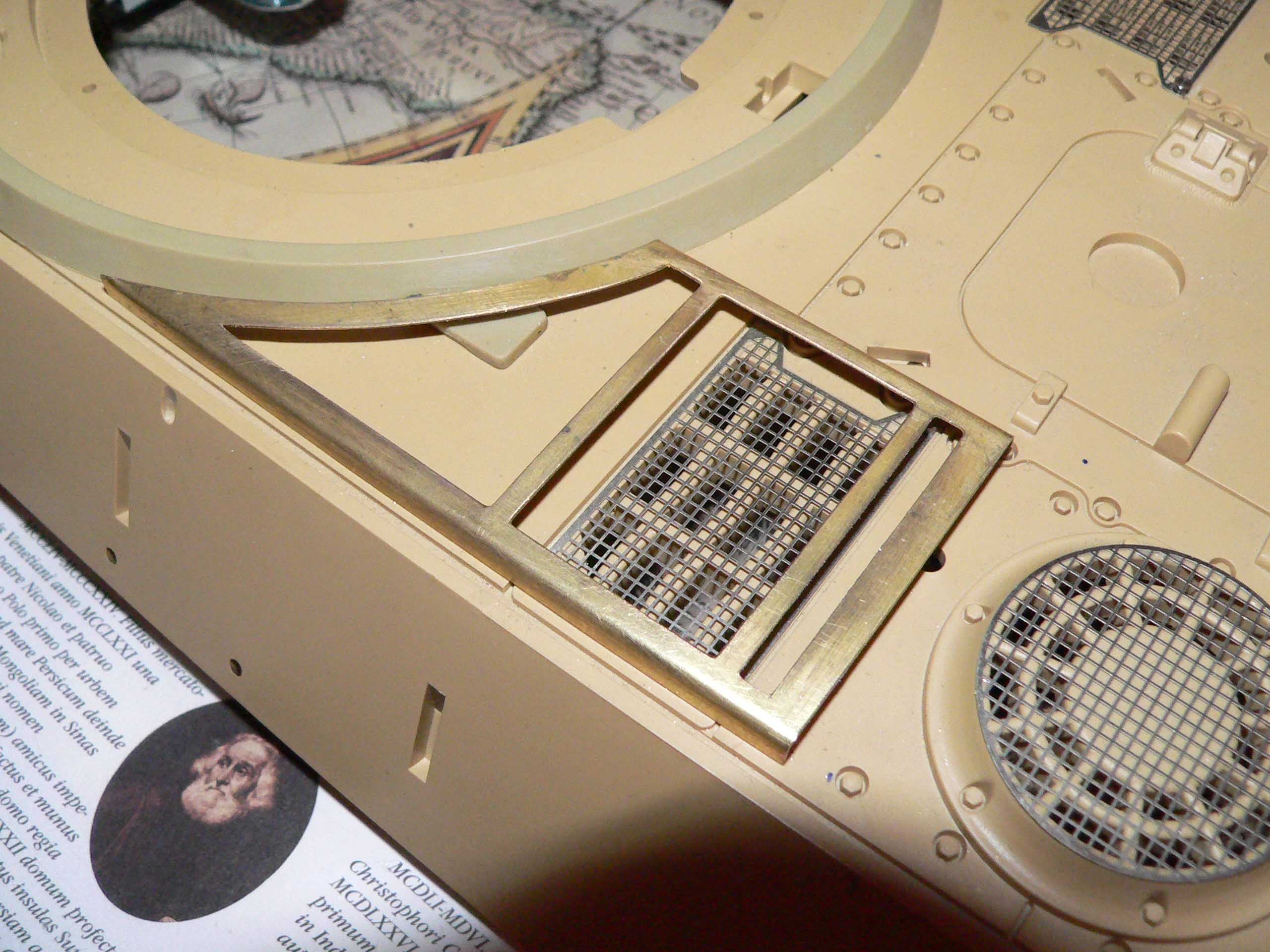

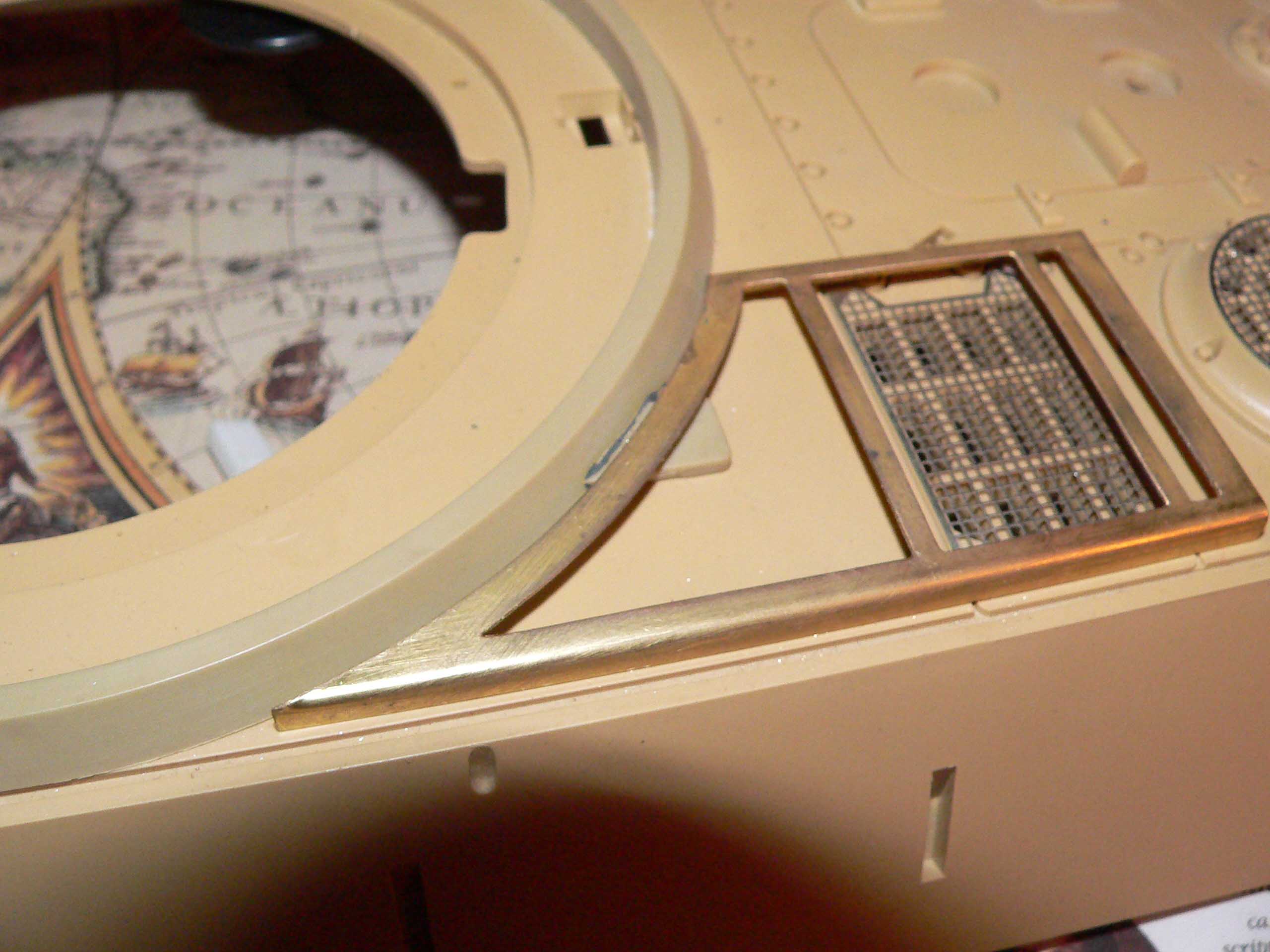

ich habe jetzt einfach mal mit einem gitterrahmen angefangen. Hab die zeichnung nochmal überarbeitet und bau das ding nun aus einem 0,5 mm messingblech. das aussägen mit der laubsäge und mit richtigen sägeblatt kein problem. Nun muß ich noch am rand material aufkleben um die vertiefung zu bekommen
aber vielleicht hätt ich einfach euch fragen sollen dann hätt ich mir die arbeit sparen können:
https://www.rcpanzer.de/apboard/thread.php?id=16092
egal, hier die bilder für die die es interressiert:
|
|
| |
|
|
