26.12.2007, 12:52 Uhr
  Schose
|
Hallo Leute
Da ich ja schon einiges an Fragen hatte bezüglich dem Büffel möchte ich euch auch Bilder zeigen.Der Büffel ist noch im Ausbau.Die Elektronik wird von SGS kommen.Für die gesamte Steuerung wird das TVC-MF-10 Modul eingebaut dazu der TVC-B30 Fahrtenregler.Für die Lichtanlage kommt das Modul TVC-LC-11 in den Büffel somit lassen sich alle Lichter ansteuern.
--
Gruß Georg
|
|
 |
|
|
29.01.2008, 21:58 Uhr
Schose
|
Guten Abend zusammen

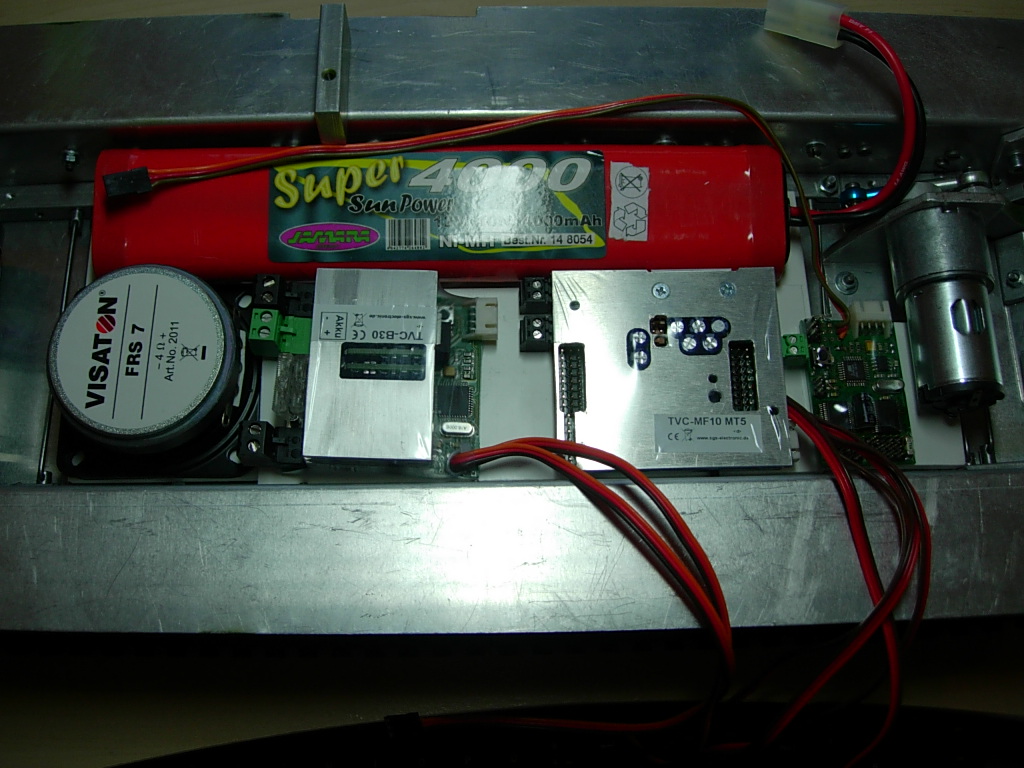

Heute habe ich mal alle Elektronikbauteile in die Büffelwanne gelegt.So soll es dann ungefähr aussehen wenn alles richtig passt.Als Grundplatte habe ich eine Polyplatte verwendet so das nichts an den Drehstäben scheuert.
--
Gruß Georg
|
|
| |
|
|
29.01.2008, 23:42 Uhr
Klaas
|
Hallo Georg,
Sehr geil das teil.
Es wurde mich sehr interesieren was deinen erfahrungen mit die SGS elektronik sind.
GruB,
Klaas
|
|
| |
|
|
30.01.2008, 09:22 Uhr
Schose
|
Hallo Klaas
Ich habe das Modul von SGS noch nicht in Betrieb gehabt.Aber von der Verarbeitung sind es robuste Module.Auch der Kontakt zu Herrn Stelzer ist prima.Ich hoffe das ich bald alles angeschlossen habe für die erste Probefahrt dann kann ich mehr über die Elektronik sagen.
Ist es eigentlich notwendig das ich die Motoren entstöre?

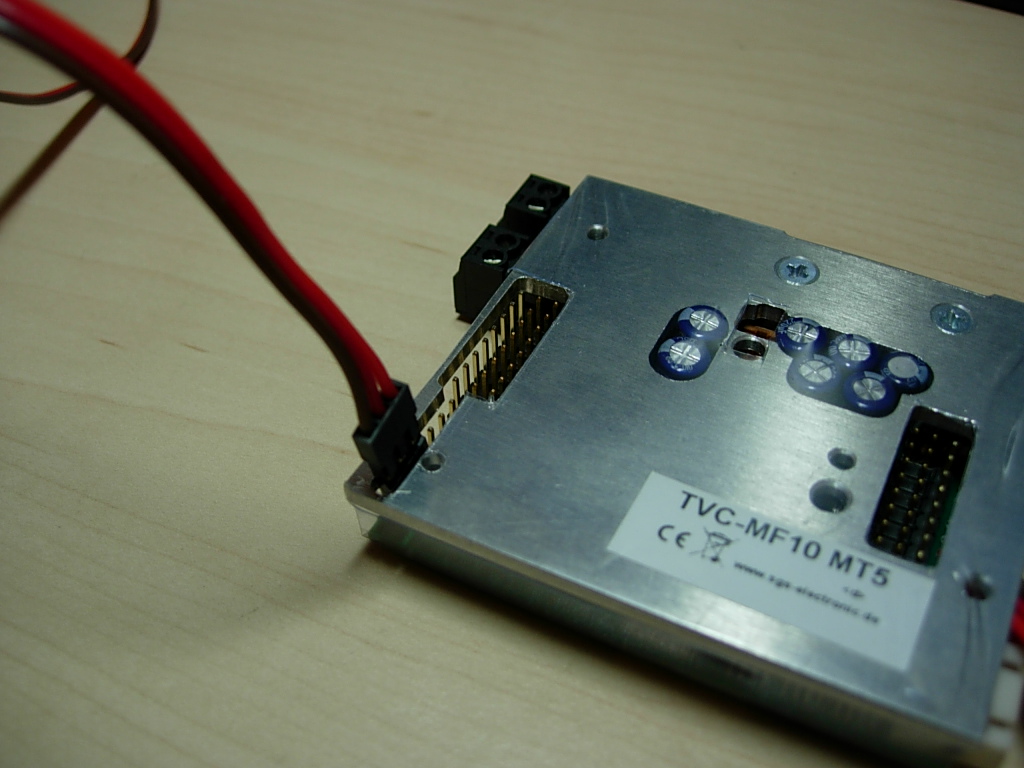

Mit dem FO Modul habe ich auch noch ein Problem laut Beschreibung sind an diesem Modul für das Räumschild und für das Kran heben Klemmen zum festschrauben der Motorkabel vorhanden (siehe Bild schwarze Klemmen).Aber das Kran drehen und die Seilwinde soll über eine PIN Reihe angesteckt werden.Als mitgelieferten Kabelsatz habe ich Servokabel bekommen.Kann ich mit diesem Kabeldurchmesser die Motoren betreiben ohne das da was passiert.Habe mal ein Foto dazugesetzt mit dem eingestecktem Servokabel links unten.Eine Leitung wird als Plus verwendet eine als Minus.Die dritte Leitung soll frei bleiben.
--
Gruß Georg
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Schose am 30.01.2008 09:24. |
|
|
30.01.2008, 10:01 Uhr
Schose
|

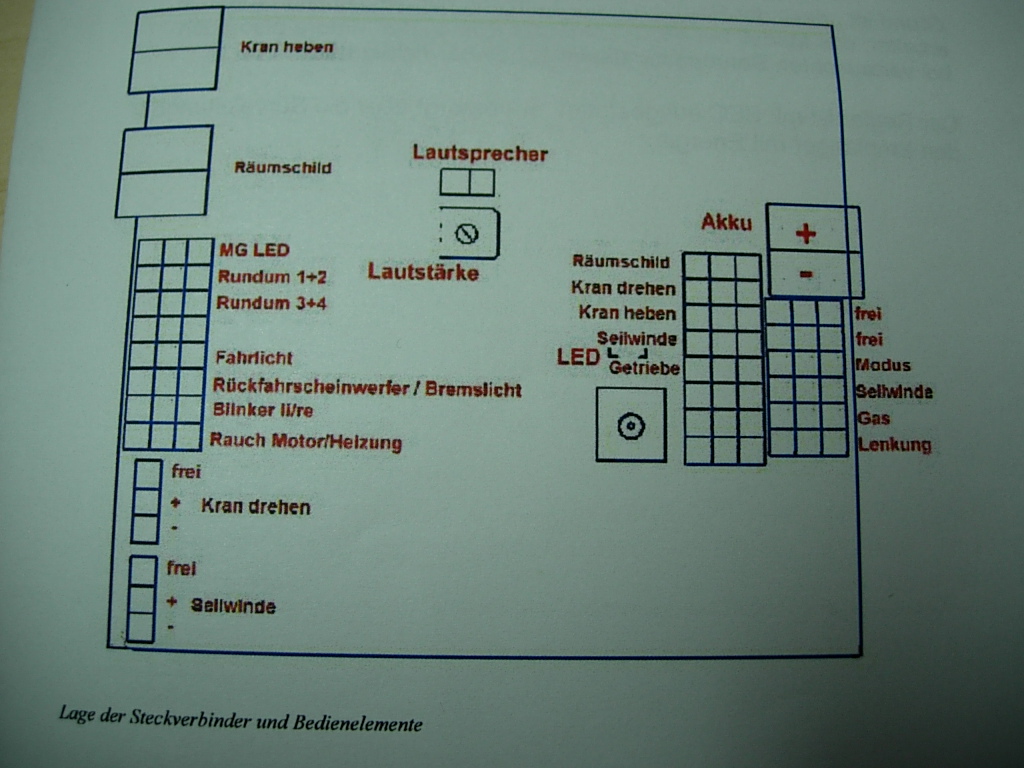

Hier noch der Schaltplan dazu:
Kran drehen 12V und 1A Ausgangsleistung
Seilwinde 12V und 5A Ausgangsleistung
--
Gruß Georg
|
|
| |
|
|
30.01.2008, 11:31 Uhr
OliverRauls
3D - Drucker
|
Ich hab es bei meinem (mittlerweile nicht mehr in meinem Besitz befindlichen) Büffel so angeschlossen und es hat gut funktioniert.
Ich empfehle unbedingt die Rundumleuchte anzuschliessen, sie ist im Fahrmodus aus, so kann man gut sehen, in welchem Modus man ist. Und den Umschaltkanal für die "Modi" unbedingt an einen Fernsteuerkanal legen mit Schalter oder (aber nicht so toll) ohne autom. Rückstellung, sonst klappt das mit der Wahl der Modi nicht so präzise. Ausserdem immer in Nullstellung des Schalters aus machen. Wenn man das beachtet funktioniert alles gut! Aber hier war für mich Disziplin erforderlich, die ich so von Tamiya nicht gewohnt war.
Oli
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 30.01.2008 13:59. |
|
|
30.01.2008, 21:15 Uhr
Schose
|
Nabend Oli
Für die Umschaltung der 3 Modi auf Kanal 4 habe ich mir einen 2 Wegeschalter eingebaut.So kann ich den gewünschten Modus am besten steuern ohne das ich etwas beim Fahren verstelle.Das Lichmodul wird ebenfalls über einen 2 Wegetaster angesteuert.Somit kann ich mich voll aufs Fahren konzentrieren.
Ich bin noch auf der Suche nach einem Zentralstecker der die Unterwanne mit der Oberwanne elektrisch verbindet.Ich möchte wenn ich die Oberwanne abbaue nur einen Stecker lösen nicht alle Kabel einzeln abklemmen.Wer kann mir da helfen was man da verwenden kann?
--
Gruß Georg
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Schose am 30.01.2008 21:23. |
|
|
30.01.2008, 22:16 Uhr
 scenic99
Bob der Baumeister
|
HI Georg,
die Steckverbindungen löse ich in den meisten Fällen mit SUb-D Seckern.
Gibt es als 9 Pol; 15 Pol; 25 Pol, 64 Pol
Zu beziehn bei den großen Electronichändlern.
--
kristen@freenet.de
http://www.dirkkristen.de
|
|
| |
|
|
31.01.2008, 09:01 Uhr
OliverRauls
3D - Drucker
|
Den verwende ich auch immer. Gibts fürn kleines Geld auch bei Conrad.
Oli
|
|
| |
|
|
31.01.2008, 09:17 Uhr
Schose
|
Guten Morgen
Danke für die schnellen Antworten werde gleich mal das große C.. aufsuchen
--
Gruß Georg
|
|
| |
|
|
09.02.2008, 12:21 Uhr
Schose
|
Hallo zusammen

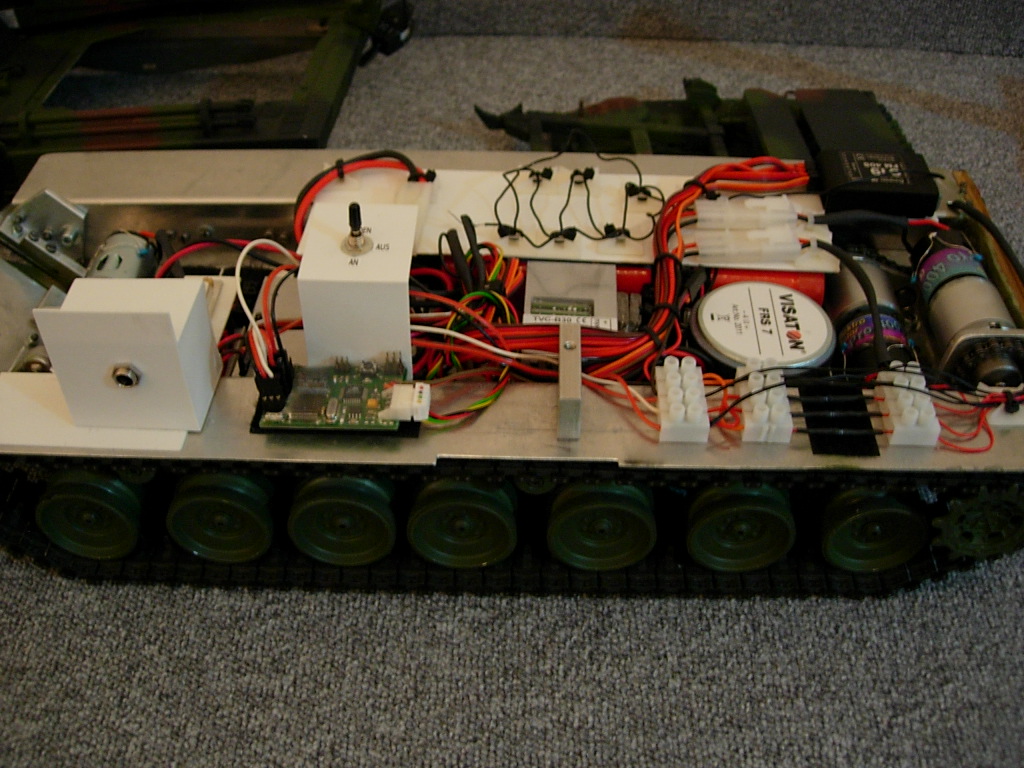

So ich bin jetzt soweit mit der Unterwanne durch.Alles ist soweit angeschlossen und die erste Probefahrt ist auch gut verlaufen.Jetzt fehlt nur noch die Lichtanlage.
--
Gruß Georg
|
|
| |
|
|
11.02.2008, 10:30 Uhr
Schose
|
Hallo zusammen

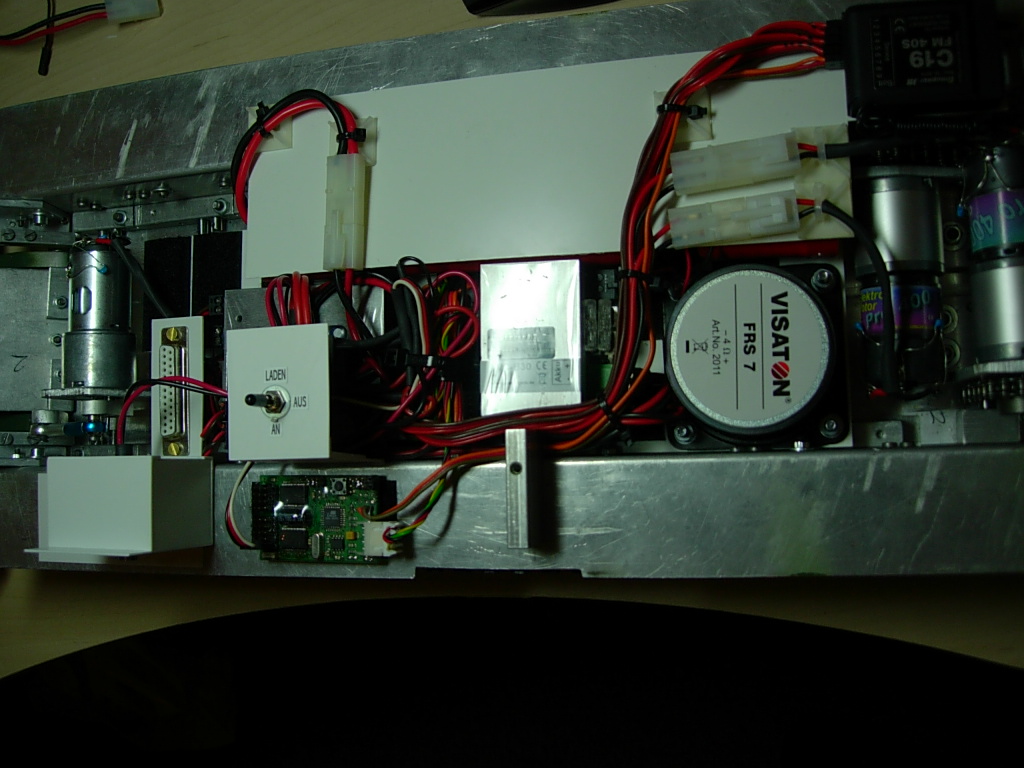

Nun ist die Lichtanlage auch fertig angeschlossen.Vorne habe ich die zwei 6V Birnchen in Reihe geschaltet auf 12V.Die hinteren LEDs habe ich mit Widerständen versehen.Angeschlossen wird das ganze dann an das Lichtmodul.Die RKL wird ebenfalls über das Lichtmodul gesteuert.
Jetzt fehlt mir nur noch eine passende Antenne da bin ich aber noch nicht fündig geworden.
Zu den SGS Modulen kann ich nur sagen das sie super sind nach der ersten Probefahrt.Auch lässt sich alles sehr fein steuern.Das Umschalten mit dem 2 Wegeschalter für die Modi(Kran,Fahren,Bergen) ist ideal da geht nichts durcheinander.
--
Gruß Georg
|
|
| |
|
|
11.02.2008, 15:00 Uhr
Schose
|
Hallo
Ja dank dir und Oli habe ich ja den richtigen Stecker gefunden.Ist auch eine prima Lösung und genügend Steckplätze sind ja vorhanden.
Also nochmals danke für die Hilfe
--
Gruß Georg
|
|
| |
|
|
