Thema:  Einbau Hebesenk Servo |
[ - Antworten - ] |
16.09.2007, 22:44 Uhr
  Pz-68
|
Hallo
ich hab da mal ne Frage!!
Wie baut man einen Hebesenk-Servo bei einem Tamiya Leo1 ein???
Könnt ihr mir tipps und anregungen dafür geben??
--
Gruss Pz-68driver
|
|
 |
|
|
17.09.2007, 06:22 Uhr
shooter
|
moin
Ich hatte mal einen Bericht über eine einfache Hebevorichtung unter der Überschrift "Rohrhebefunktion" geschrieben.
Leider ist er über die "Suche" Funktion nicht auffindbar.
Eventuell hat ja ein Admin mehr Möglichkeiten den Beitrag wieder ans Tageslicht zu befördern.
--
Gruß
Andreas
Info: Fahre Kanal 85 / 40 Mhz
Links auf das Bild klicken für weitere LEO - BILDER !
|
|
| |
|
|
17.09.2007, 09:28 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
Hi Pz-68driver (schöner Name)
die ultimative und richtige Lösung gibt es eigentlich nicht. Da kannst du dich nach Herzenslust austoben. Einziger Tipp vieleicht, verlängere das Kanonenrohr nach innen in den Turm so das du einen längeren Hebel hast. Wenn möglich gleiche das Gewicht so aus das die Kanone mit deinem Rohr nach innen in der "Waage" ist. Das macht es dem Servo leichter und das "Wackeln" im Gelände ist auch nicht mehr so ausgeprägt !
Na und dann gehst du einfach z.B. mit einem Kugelkopf mit Stange von deiner "Verlängerung" aus auf deinen Servo.
Viel Spaß beim Baschteln
Gruß Axel
|
|
| |
|
|
17.09.2007, 12:29 Uhr
shooter
|
--
Gruß
Andreas
Info: Fahre Kanal 85 / 40 Mhz
Links auf das Bild klicken für weitere LEO - BILDER !
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von shooter am 17.09.2007 12:30. |
|
|
17.09.2007, 20:18 Uhr
Radfahrer
|
Hallo Rohrheber!

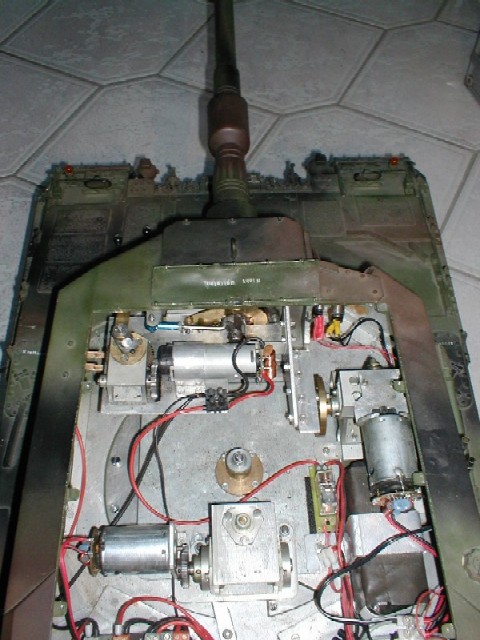

Dies ist die Anordnung, wie ich sie in meinem Königstiger fahre.
Die Schwierigkeit besteht immer darin, die halbkreisförmige Bewegung am Servo-Hebelarm in die kleinere auf- und ab des Rohrhebels umzumünzen. Dabei soll dann auch noch der Weg und die Endlagen passen. Irgendwann kommt man dann um eine Computerfunke nicht mehr herum. Es gibt aber auch Servowegbegrenzungsbausteine.

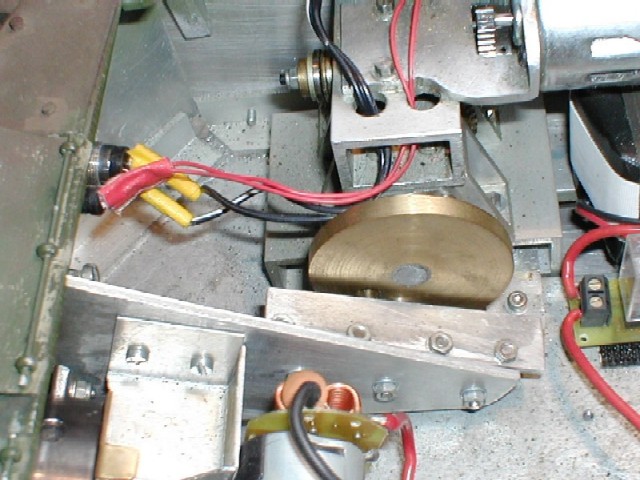

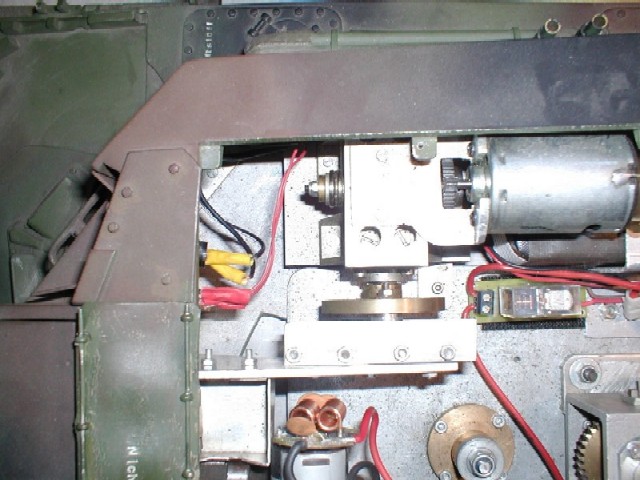

Man kann für die Umsetzung der Bewegungen wie Tamiya einen zweifach gelagerten Hebelarm nehmen, oder, Shooter hat es ja oben schon gezeigt, eine Kurvenscheiben-Gleitschienen-Lösung.
Für die schwere Doppelkanonenwiege meiner Maus habe ich einen noch aufwendigeren Weg gewählt. Das (geknackte) Servo treibt eine Gewindestange an. Diese bewegt die Rohre.
--
Kein Platz für
Schnick und Schnack!
Olaf (der Radfahrer)
|
|
| |
|
|
17.09.2007, 22:47 Uhr
cde_Evil-Homer
|
Wer es etwas komplizierter mag .......
Der kann sich da gerne austoben.....

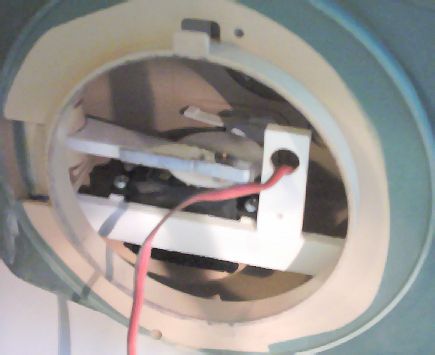

Rohr in oberer Endlage:

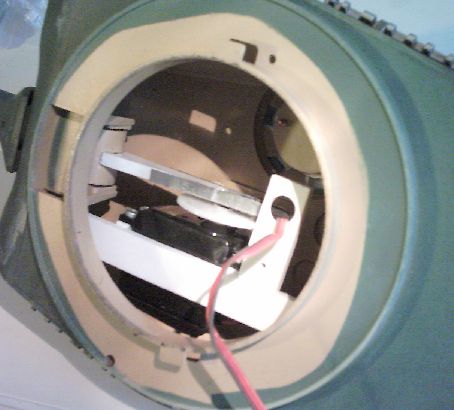

und die untere Endlage:
Die spielfreie Führung mit dem U-Profil und dem Gleitstein wird mit einen Servo vor und zurück bewegt.
Dadurch bewegt sich das Rohr auf und ab....das Gewicht des Alu-Rohrs fängt dabei die Feder rechts ab.
Und durch das indirekte Ansteuern werden die Kräfte auf das Servo etwas gedämpft.....
Grüße
Michael
--
http://forum.modelltechnik24.de
|
|
| |
|
|
18.09.2007, 08:19 Uhr
Pz-68
|
Danke für die Tipps uns Anregungen!!
Aber mich interessiert eigentlich mehr wie das ganze bei einem 1:16 Tamiya Leopard 1
funktioniert. Ich möchte das mit einem Servo steuern!!
--
Gruss Pz-68driver
|
|
| |
|
|
18.09.2007, 09:06 Uhr
cde_Evil-Homer
|
Nagut..
Aber nur so nebenbei zur Info , meine Bilder stammen aus dem Leo1 von Tamiya
Aber da der ganze Turm und die Halterung für die BK extrem wackelig von Tamiya konstruiert wurde habe ich kurzerhand den ganzen Unterbau vom Turm und die Mechanik neu gebaut.
Grüße
Michael
--
http://forum.modelltechnik24.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von cde_Evil-Homer am 18.09.2007 09:09. |
|
|
18.09.2007, 10:00 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
quote:
Original von Pz-68:
Danke für die Tipps uns Anregungen!!
Aber mich interessiert eigentlich mehr wie das ganze bei einem 1:16 Tamiya Leopard 1
funktioniert. Ich möchte das mit einem Servo steuern!!
--
Gruss Pz-68driver
Na das wurde dir jetzt mehrfach erklärt und auch mit Fotos unterlegt was willst du denn noch !? Wie gesagt, es gibt keine ultimate Lösung ..... mach dir doch selber mal ein bischen Gedanken und probiers einfach aus, du bist doch Modellbauer oder
Gruß Axel
|
|
| |
|
|
18.09.2007, 14:59 Uhr
halbkette
|
Hallo Pz-68(?),
ich würde in diesem Fall die letzte Frage von Axel sogar noch ergänzen wollen mit den Worten:
"...oder etwa doch nicht ??"
( Ja, ich weiß, der zündet nicht gleich, darüber muß man erst noch eine Weile nachdenken.)
Dann habe ich noch eine andere Frage: du bist zwar erst 4 Wochen dabei, aber hast du vielleicht noch einen etwas geläufigeren Vornamen ? Das würde die Kommunikation in der Zukunft erheblich erleichtern.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
18.09.2007, 18:57 Uhr
Pz-68
|
Na dann werd ich mal ein bisschen tüffteln!!
übrigens ihr könnt mich Damian nennen!!
--
Gruss Damian
|
|
| |
|
|
