18.05.2007, 11:39 Uhr
  Leopard
|
Hallo Modellbau-Freunde!
Hat jemand evtl schon Maße oder auch ne Zeichnung von dem Pionierpanzer Kodiak?
Bis jetzt gibt es zwar nur nen Prototypen, aber kann ja sein, dass jemand schon nähre Infos für diesen Panzer hat. ;-)
Habe bis jetzt im Internet nur nen paar Bilder von diesm Panzer gesehen.
Vielen Dank im vorraus.
MFG Daniel
|
|
 |
|
|
18.05.2007, 16:21 Uhr
Jimmilybillibob
|
Das würde mich auch interessieren!!
Der Kodiak ist ein geiles Teil! Ich glaube die Schwizer und vllt. die Schweden bekommen oder haben ihn schon , oder? Es gibt allgemein wenig Infos über ihn
MFG Blinki
--
The only easy day was yesterday........
|
|
| |
|
|
19.05.2007, 12:51 Uhr
Jimmilybillibob
|
8o8o boah mega! Wo wurden denn diese Fotos gemacht
Wie kommt ihr nur immer an solche Seiten????
mfg Blinki
--
The only easy day was yesterday........
|
|
| |
|
|
19.05.2007, 18:14 Uhr
Andre0077
|
Hallo
ich glaube die Fotos wurden an den Heerestagen der Schweizerarme 2006 in Thun gemacht.
Mfg André

|
|
| |
|
|
20.05.2007, 13:40 Uhr
Leopard
|
Hi Leute!
Danke erstmal für Eure Angaben und Infos.
Sagt mal sehe i das richtig, wird der Kodiak all seine Anbauteile (Greifer, Hammer usw.....) hinten in den Kisten auf dem Heck mitnehmen?
Wenn ja wie soll man sich das denn wohl im Einsatz vorstellen können?
... ...
|
|
| |
|
|
03.01.2008, 22:41 Uhr
flplsap
|
Hallo zusammen!
Für alle die sich mit dem KODIAK beschäftigen:
KODIAK Modell
Gruss Roger
|
|
| |
|
|
04.01.2008, 00:40 Uhr
GG
|
Hallo zusammen,
nachdem Roger, das "Geheimnis" gelüftet hat, kann ich die Katze ja auch selbst aus dem Sack lassen.
Ich baue derzeit gemeinsam mit Frahag an je einem Kodiak. Frank hat sich bislang auf das Räumschild konzentriert und ich habe mich bisher an der Wanne ausgetobt. Das erste Modell ist bereits fahrbereit und soll bis zum Ostertreffen in Grünbach so weit fertig sein. Hier noch ein paar Daten zum Modell:
- Basis Tamiya Leopard 2 Standmodell
- Überlagerungsgetriebe von Tamiya mit 2 Truckpuller 7,2 V Motoren betrieben mit 12V
- Soundmodul TBS Light von Benedini
- Original-Speaker von Tamiya
- Lichtmodule von CTI Aichtal
- Hydraulikpumpe und 7 Ventile von Leimbach
- Umschaltmodul zur Umschaltung von bis zu 6 Kanälen (Leimbach)
- Hydraulikzylinder werden wir wenns klappt selbst bauen
- Baggerarm wird aus Aluminium/Messing Gemischtbauweise gebaut
- Das Räumschild wird aus Messing/Poly Gemischbauweise gebaut
- bislang sind 4 Platinen mit Fotoätzteilen verbaut, es kommen wohl noch 5-6 dazu
- Zur Erhöhung des Fahrzeuggewichts habe ich eine Messingplatte am Wannenboden verbaut, diese sichert gleichzeitig die Drehstabgegenlager
- Das Baggerarmlager ist komplett aus Messing und mit der Wannenversteifung von AFV verschraubt. Dadurch werden die Kräfte gut aufgefangen
- Die vordersten Schwingarme sind mit zusätzlichen Zugfedern verstärkt
- Die hintersten Schwingarme werden mittels Spindelmotor für den Räumbetrieb gesperrt
- Das Räumschild kann hydraulisch auf/ab, gekippt und verschränkt werden
- Der Baggerarm bekommt einen mechanischen Schnellwechsler (Leimbach) um später einen Zweischalengreifer nachrüsten zu können
- Der Drehantrieb des Baggerarms erfolgt über einen Schneckenradantrieb (Faulhaber-Motor)
- So lange ich mir aus Platzgründen den Luxus erlauben kann, kann ich gesteuert über eine C-Control die Fahrerluke öffnen und den Fahrer hochfahren. Selbstverständlich bewegt die Figur auch den Kopf
- Die Staukisten lassen sich alle öffnen (das schafft Platz für weitere elektronische Ausrüstung) und abnehmen. Damit bleiben wir flexibel für Änderungen an den Serienfahrzeugen (Ich werde wohl einen Holländer bauen, alternativ wird erst einmal der Prototyp nachgebaut)
- geschätztes Gewicht des fertigen Modells 10-12 kg (das gibt Bodendruck für den Räumbetrieb)
Aktueller Stand:
--
Gruß
Günter
cg-model.de/cg-shop/start.php
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von GG am 04.01.2008 00:43. |
|
|
04.01.2008, 02:24 Uhr
HARRY
|
Uahu!!!! geil das macht Appetitt auf 1:10
Sehr geiler Baubericht  sehr fein detailiert dagestellt! KLASSE!
Die Kiste hat mich auch schon immer interessiert.
--
http://panzomanie.isthier.de
|
|
| |
|
|
04.01.2008, 04:38 Uhr
bergemaxi
|
Hallo Günter
Der hat ja Mächtig Vortschritte gemacht, sieht Klasse aus.
@Harry
Was Ihr immer mit den 1:10 ern habt, scheut Ihr die Herausvorderung im kleineren Masstab
Grüße
Thomas
|
|
| |
|
|
04.01.2008, 07:47 Uhr
spot01
|
quote:
Original von bergemaxi:
Hallo Günter
Der hat ja Mächtig Vortschritte gemacht, sieht Klasse aus.
@Harry
Was Ihr immer mit den 1:10 ern habt, scheut Ihr die Herausvorderung im kleineren Masstab
Grüße
Thomas
Thomas,
vollkommen richtig erkannt: 1:10 nur für die Grobmotoriker
Entweder 1:16 oder 1:1
@Günter,
schönes Modell, lasse Dich duch meine Frozeleien nicht beirren; wir wissen alle, Du kannst es auch in 1:16
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
|
|
| |
|
|
04.01.2008, 14:53 Uhr
frahag
Mr. Cold Heat
|
Hallo Leute,

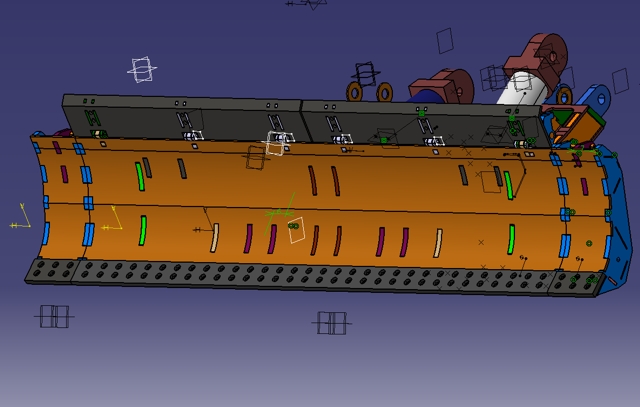

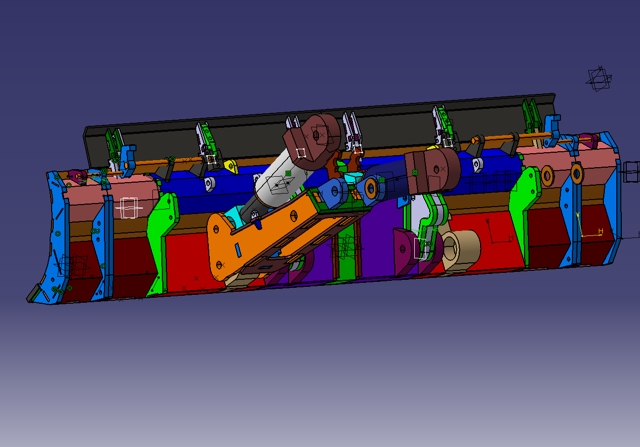

hier mal zwei Bilder vom Räumschild. Es lassen sich alle Funtkionen darstellten, die der 1:1 Prototyp auch kann. Ich bin momentan im Keller mit den Versuchen zum Zylinderbau. Mir wäre lieder gewesen, wir hätten dann das funktionierende Modell gezeigt . Jetzt wird es sportlich, das auch hinzubringen, was Günter angekündigt hat.
Der Zylinderbau ist eigentlich einfach, wenn man nur mehr Platz hätte.
Ansonsten viel Spass beim Gucken.
Gruß
der Zweite im Bunde!
Frank
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von frahag am 04.01.2008 14:54. |
|
|
04.01.2008, 14:56 Uhr
frahag
Mr. Cold Heat
|
noch eins
Schaufeln, Räumschilder und Bagger sind ja meine Lieblinge.
|
|
| |
|
|
04.01.2008, 15:01 Uhr
Fixa
Exilberliner
|
Faszinierend was ihr beide auf die Ketten stellt.
Langsam wird die RK zur Pio-RK
Freue mich schon drauf, die beiden buddeln zu sehen.
Gruss Felix
--
Alle Rechtschreibfehler in diesem Beitrag sind beabsichtigt und Ausdruck meiner Kreativität.
|
|
| |
|
|
