Moin,
also hier jetzt noch das Bild vom Anschluß des PZB.
Und hier noch ein Detailbild des Anschlusses des Zielscheinwerfers.
@Oli Tja, vielleicht hätten die mal Zeitzeugen befragen sollen  - Also unsere Leos (1A1A2) hatten
beides drauf  .
Gruß Norbert
--
http://www.panzerfan.de
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Norbert am 30.06.2007 11:07. |
|
|
30.06.2007, 11:33 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
quote:
Original von OliverRauls:
Will ja nicht "krümelka..." wirken, aber im Tankograd "Leo1 Spät" ist auf der allerletzten Seite eine Tabelle mit den Ausrüstungen der Baulose. Da ist kein Weißlicht/IR plus PZB vorgesehn. Der Kasten vom Scheiwerfer war doch eh bei Übungen nur drauf, um den Platz im Staukorb für....na, was wohl.... freizukriegen...
Schönes Wochenende allen....
Oli
Morgen Oli ,

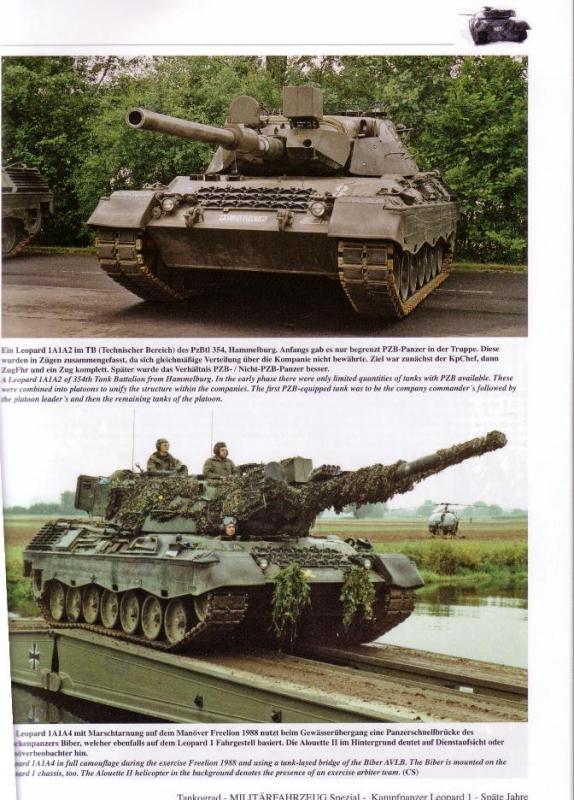

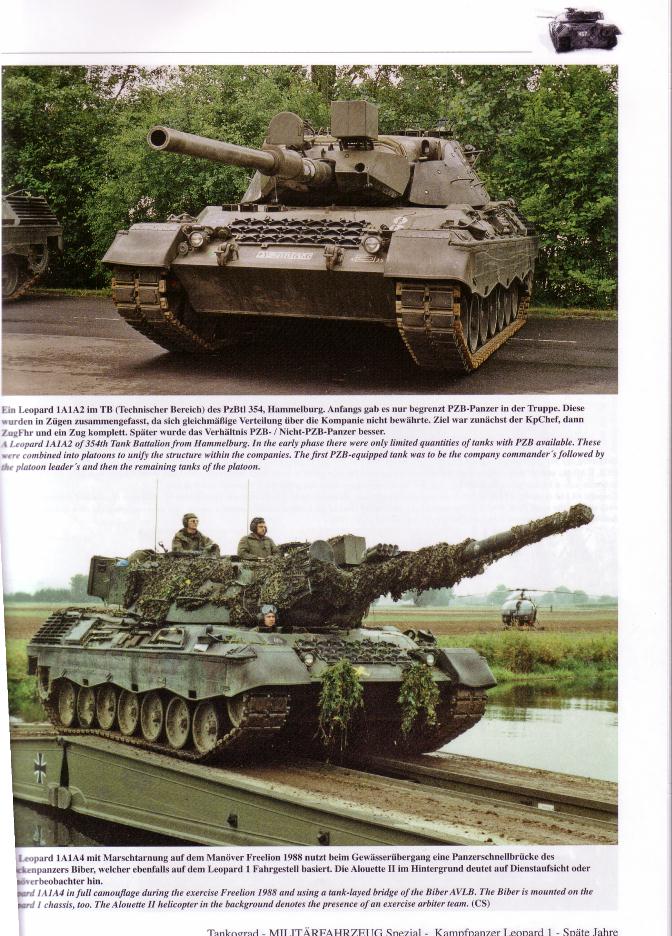

hatte ja gesagt , baue nur was ich gesehen habe , im Tankogradheft Nr.5014 siehst Du ab Seite 19-23 nur Leos mit beiden Varianten und da es so selten ist , hat es auch so fast Keiner verbaut , also ein Baumuster ganz nach meinem Geschmack
edit . sogar auf dem Umschlag ist unten rechts ein Bild mit Beidem verbaut
Norbert , nochmals Danke für die Bilder , dann kanns weitergehen.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 30.06.2007 11:34. |
|
|
30.06.2007, 15:06 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
hier mal ein Bild dazu
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
30.06.2007, 15:40 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Astabweiser seitlich gelötet und das Kabel für den Zielscheinwerfer mal provisorisch angepasst , das Kabel ist für die Beleuchtung des Scheinwefers vorgesehen , geht mit einem Stecker seitl. in den Turm , angelehnt an Norberts Bilder :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
30.06.2007, 21:53 Uhr
Eisenschwein
|
Grundsätzlich waren alle PZB Panzer auch mit dem ZSW ausgerüstet.
Für die "Nachtkampfbereitschaft" wurden auch immer die ZSW mit aufgebaut und justiert.
Dies ist schon darin begründet, daß diese Kpz ja sonst nicht mit den nicht mit PZB ausgerüsteten Kpz zusammen arbeiten könnten.
Das PZB war eine feine, fast schon revolutionäre Sache im Nachtkampf, jedoch wurde immer auch das Gefecht mit ZSW geübt. Die meisten Bataillone hatten PZB Züge in den Kompanien, nur selten wurden Kompanien reinrassig mit PZB ausgerüstet.
Am Tage wurden PZB und ZSW in den dafür vorgesehenen Staukästen (ZSW im Heckkorb; PZB hinter dem Ladeschützen) verstaut. Die Aufnahmen die beides am Tag aufgebaut zeigen, stammen zum Großteil von freilaufenden Übungen, bei denen dieser Platz von der Besatzung (Bier, Dauerwurst, Suppen, Süßigkeiten etc..) gebraucht wurde.
Mit aufgebautem Scheinwerfer zu fahren war eigentlich kein Problem, von der Sichtbeeinträchtigung und der mangelnden Justierbeständigkeit mal abgesehen.
Das PZB hat nie gestört und war auch, aufgrund des geringen Gewichts, sehr justierbeständig und wurde nur zur Materialschonung im Turm verstaut.
Also keine "historischen" Einwände gegen diese Anordnung.....
--
 Panzerbataillon 911
|
|
| |
|
|
30.06.2007, 22:30 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Habe mal nach Norberts Bildern versucht das Verbindungskabel zu bauen , am Scheinwerfer der abgewinkelte Stecker und am Turm die Verschraubung und unter dem Schutzbügel der PZB die Verschraubung mit dem Blindstopfen :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
01.07.2007, 11:35 Uhr
Norbert
Puppenspieler
[Administrator]
|
|
04.07.2007, 18:02 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Jetzt geht es an den Zielscheinwerfer :
- es sollte ein heller/greller Lichtschein sein , also LED aber mindestens 3 Stück , hierzu wurde eine
neue LED Taschenlampe geopfert , das Problem war der Durchmesser des Reflektors , da mußte noch
die Feile ran.
- die Mechanik zum Öffnen des Zielscheinwerfers ist nach einigen Versuchen mit Bowdenzügen und
Gestängen (Servo saß im Turm ) geändert worden , das Nano Servo wurde passend umgebaut ,
damit es diekt in den Scheinwerfer , hinten quer zum Ende , passt. Die Mechanik folgt demnächst !
das Servo hat ein Breite von 7mm
Die Servokabel werden in der Mitte des Bodens , in einem Rohr , was bis in den Turm geht , durchgeführt .
Die original Frontplatte des Scheinwerfers habe ich in Handarbeit ausgefräst und dann die Lampe von hinten eingepasst , das Scheinwerferglas ist von vorn davor , heute Abend werde ich mal den Scheinwerfer zum Rohr justieren , damit auch die Zielbeleuchtung klappt
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von Frank (FN) am 04.07.2007 18:37. |
|
|
04.07.2007, 18:04 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.07.2007, 21:42 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Frank,
Auch wenn ich erst jetzt was schreibe,so lese ich diesen Thread doch von Anfang an mit grossem Interesse.
So langsam wird die Sache mit Deinem Leo richtig interessant,besonders jetzt wo Du in Deiner bekannten Art und Weise an die Sonderfunktionen gehst.
Der Zielscheinwerfer ist schonmal ein Zuckerstückchen und das PZB ist optisch ebenfalls eine Augenweide.
Weiter so,ich freue mich schon auf die Fortsetzung
Gruß
Michael
|
|
| |
|
|
04.07.2007, 21:58 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Michael ,
leider stockt der Weiterbau etwas , Michael Schröder MS Modellbaustudio Kassel , ist schon seit 4 Wochen krank , Laden geschlossen und ich brauche unbedingt einen LEO 2 FO zum Ausschlachten für den LEO 1 , dann wird es balde Baustopp geben ,
na den Turm bekomme ich noch fertig , auch die Teile für Rohrrückzug , Heben/Senken und Turm drehen liegen schon hier , nur ich würde gern die LEO 2 Teile komplett verbauen , seitdem ich bei Oli Rauls den Leo 2 gefahren bin , bin ich vom Antrieb überzeugt , auch Uli Weichsel (WECOHE) hat mir schon Hilfe zwecks Umbau angeboten , also warten wir mal ab , wie lange Michael noch krank ist.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.07.2007, 22:11 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Habe mal den Scheinwerfer zum Rohr justiert !
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.07.2007, 22:18 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Nachjustierung
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.07.2007, 22:33 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Das letzte für Heute
und dann sind auch die 4 Post voll , also wenn Keiner was schreibt , kann ich auch Nichts Neues reinstellen.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
04.07.2007, 23:44 Uhr
panzerruepel
|
Was soll man denn da schreiben wenn es einem die Sprache verschlägt ???  Bin echt beeindruckt!
Gruss Harald
--
Nobody is perfekt
|
|
| |
|
|
