Thema:  KÖTI Kommandantenpanzer |
[ - Antworten - ] |
28.02.2006, 18:43 Uhr
  diversus
|
Hallo,
kann mir jemand mit der Anordnung der Antennen helfen? Trotz suche im internet hab ich noch nichts gefunden. Wo war die Sternantenne am Heck montiert, gabs am Turm eine 2. Antenne?
Danke, MANI
|
|
 |
|
|
04.03.2006, 14:00 Uhr
Pink-Panter
|
Hallo Manni
Vom Königstiger gab es zwei ausführungen als Befehlspanzer Sd.Kfz 267 und SdKfz 268.
Der unterschied zwischen beiden lag in der Funkausrüstung und somit auch in der Antennenanlage.
SdKfz 267:Ausgerüstet mit Fug 5 und Fug 8,die 2m Stabantenne fürs Fug 5 war auf dem Turmdach und die Sternantenne Typ D war auf dem Motordeck dort wo ursprünglich die Tiefenwaat-Anlage vorgesehen war(beim Tamya ist dort ein runder Deckel mit 8 Schrauben zu sehen).
SdKfz 268:besaß statt des Fug 8 ein Fug 7 mit 1,4m Stabantenne,die anordnung der Antennen war wie beim SdKfz 267.
ich hoffe es hilft dir weiter
mfG Harry
|
|
| |
|
|
04.03.2006, 17:01 Uhr
Uwe
GMM Winner 2003, 2005
|
Dem Text meines Vorredners folgend ein Foto zur Veranschaulichung.
Hoffe das hilft Dir weiter.
Gruß
Uwe
--
http://www.tanktraxx.com
|
|
| |
|
|
05.03.2006, 13:00 Uhr
diversus
|
Hallo,
vielen Dank. Infos haben mir sehr weitergeholfen. Habe zwischenzeitig noch ein Foto im Internet gefunden, wo Anordnungen von oben, seitlich und hinten vorhanden sind. Der Deckel für die Waatanlage war mir auch schon im Weg. Das hat sich aber mit Euren Auskünften erledigt.
Danke nochmals
Mani
--
lVersäume nichts, lebe jeden Tag, es könnte dein letzter sein.
|
|
| |
|
|
11.03.2006, 00:50 Uhr
simpit
|
quote:
Original von diversus:
Hallo,
vielen Dank. Infos haben mir sehr weitergeholfen. Habe zwischenzeitig noch ein Foto im Internet gefunden, wo Anordnungen von oben, seitlich und hinten vorhanden sind. Der Deckel für die Waatanlage war mir auch schon im Weg. Das hat sich aber mit Euren Auskünften erledigt.
Danke nochmals
Mani
--
lVersäume nichts, lebe jeden Tag, es könnte dein letzter sein.
Kannst du die Fotos mal posten?
Danke im voraus!
--
http://home.arcor.de/simpit/Modellbau/modellbau.html
http://f16fighter.de/
|
|
| |
|
|
11.03.2006, 09:07 Uhr
MB-Trac-Fan
|
Hallo,
jo.... mich würden die Bilder auch sehr interessieren und würd mich freuen, diese hier ansehen zu dürfen
Gruss
André
|
|
| |
|
|
11.03.2006, 10:57 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|

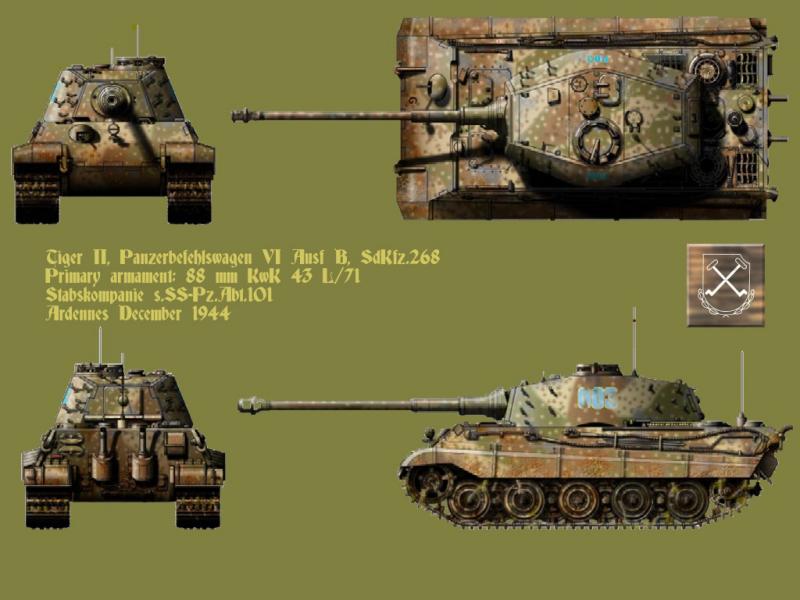

Hier mal ein Bild dazu ,
Danke nochmals an Mani !!!
Gruß
Frank
|
|
| |
|
|
11.03.2006, 13:32 Uhr
diversus
|
Hallo, tut mir leid wollte die Bilder niemandem vorenthalten, bin nur im Bilder einstellen nicht versiert. Daher danke an Frank, der so nett war das zu übernehmen. Grüsse aus Wien
Mani
--
Versäume nichts, lebe jeden Tag, es könnte dein letzter sein.
|
|
| |
|
|
11.03.2006, 13:53 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Frage mal an Alle ,
Uwe hat ja ein schönes Bild eingestellt , wo ich folgendes feststellen mußte :
1. Antenne auf dem Turm ist rechts , auf vielen Bilder aber auch links zu sehen.
2. Das Antennenschutzrohr (quer auf dem Heck)hat einen nicht viel größeren Durchmesser , wie das
seitliche Rohr , oder der selbe Durchmesser und das Rohr wurde durch Aufnahmen am Heck gehalten.
3. Halterung (Antennenfuß) , laut meiner Kenntniss hatten nur die Amis einen beweglichen Federfuß , aber auf dem Bild von Uwe sieht es ähnlich aus .
Frage mal an Uwe und den Rest : wer hat genaue Kenntniss und vielleicht hat Uwe ja noch einige Bilder parat oder jemand Anders .
Würde mir weiterhelfen , da ich jetzt hier sonst festhänge !
Danke schon mal für Eure Bemühungen.
Gruß
Frank
|
|
| |
|
|
11.03.2006, 15:45 Uhr
Uwe
GMM Winner 2003, 2005
|
Hallo Frank,
die deutschen Antennenfüsse waren aus schwarzem Hartgummi. Daher platzte auch nach entsprechender Beanspruchung die Tarnfarbe ab und die Gummioberfläche trat zum Vorschein.
Der Sternantennenfuß aus Hartgummi, saß auf einem Keramikfuß, ummantelt von einem Stahlschutzrohr.
Daher entsteht die Topfoptik auf dem Motordeck. Beim Tiger I Befehlsfahrzeug war dieser Topf übrigens rechts, am Platz der herkömmlichen Antenne, im Motordeck versenkt eingebaut um das freihe Drehen des Turmes zu gewährleisten.
Der Rohrdurchmesser des Transportbehälters für die Zusatzantennen war der identische beim Tiger I als auch dem Königstiger, auch hier war die Position der Montage lediglich unterschiedlich.
Ich schau' mal ob ich in meiner Chaos Bilddatenbank noch ein paar Fotos finde.
Gruß
Uwe
--
http://www.tanktraxx.com
|
|
| |
|
|
11.03.2006, 15:55 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
quote:
Original von Uwe:
Hallo Uwe ,
das wäre wirklich super , wenn Du da ein paar Bilder finden würdest , bin sonst zum improvisieren veranlaßt.
Muß aber nochmals fragen , der Durchmesser der Aufbewahrungsbox für die Antennen war seitlich und hinten am Heck derselbe , nur seitlich etwas länger , ist das so richtig ?
Frank
|
|
| |
|
|
11.03.2006, 22:19 Uhr
Uwe
GMM Winner 2003, 2005
|
quote:
Original von FN:
Muß aber nochmals fragen , der Durchmesser der Aufbewahrungsbox für die Antennen war seitlich und hinten am Heck derselbe , nur seitlich etwas länger , ist das so richtig ?
Frank
Hallo Frank,
nein, das ist so leider nicht korrekt. Der Standard-Antennenbehälter seitlich rechts war vom Durchmesser her wesentlich kleiner als der Sternantennen-Zusatzbehälter.
Ich habe mich da oben wohl eher etwas unverständlich ausgedrückt, sorry.
Die Zusatzbehälter der Stabsausführungen egal ob Tiger I oder Königstiger waren baugleich und halt größer vom Durchmesser.
Ich kann Dir aber trotz intensiver Suche in meiner Chaos Bank leider bislang kein weiteres Bildmaterial zur Verfügung stellen.
Gruß
Uwe
...erstmal Zigarette rauchen ...vielleicht finde ich ja noch etwas, was Dir weiterhelfen kann
--
http://www.tanktraxx.com
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Uwe am 11.03.2006 22:22. |
|
|
12.03.2006, 10:57 Uhr
monaco
|
Hallo Uwe,
was hast du dich verändert!!!! ?????
Echt geil, Ideen muß man haben.
Gruß,
Martin
|
|
| |
|
|
12.03.2006, 10:58 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Uwe ,
top Bild ! Sieht echt klasse aus !
Hast Du noch Infos zu der Anbringung der Antenne auf dem Turm ( links oder rechts ).
Habe auch noch kein Bild von einem original Antennenfuß finden können.
Schönen Sonntag noch
Frank
|
|
| |
|
|
13.03.2006, 19:03 Uhr
Uwe
GMM Winner 2003, 2005
|
Hallo Frank,
leider habe ich bislang nichts mehr finden können, was Deine Nachfrage an Detailansicht klären könnte.
Meines Wissens war der Turmantennensockel bei Stabsfahrzeugen jeweils in Fahrtrichtung rechts angeordnet.
Da der Königstigerturm im hinteren Bereich links & rechts sehr viel Platz bot und hier die Munitionshalterungen hatte, könnte nach Ausbau der einen oder anderen Halterung alternativ auf einer der beiden Seiten eine Funkanlage installiert werden. Daher kann ich Deine Frage nicht 100%-ig beantworten.
Auf jeden Fall habe ich ein paar Fotos von Deinem Wunschvorbild 008 gefunden, anhand derer man vielleicht ein bißchen was nachvollziehen kann.
- auf jeden Fall sieht man hier auf dem ersten Foto den quer aufgesetzten Zusatzantennenbehälter und den stahlummantelteten Keramiktopf auf dem Motordeck:
- auf diesem Bild ist schon wieder fast gar nichts zu erkennen, aber vielleicht hilft es Dir später bei der Tarnung weiter:
- schemenhaft ist hier die Sternantenne erkennbar, evtl. ganz wage vermutet leicht links davor die Turmantenne, denn links des Ladeschützen kann man die Standardantenne erkennen, was bedeuten würde, der Turmantennensockel des 008 war auf dem oberen Turmheck doch links montiert:
- und der Kommandant, vielleicht auch ganz gut zu wissen, daß er ein Schiffchen trug
- der Antennensockel, wie gesagt, unter der Tarnfarbe war dieser schwarz, weil aus Gummi:
Ich hoffe das hilft Dir ein bißchen weiter...
...so, und ich fahr' jetzt nach Hause
Gruß Uwe
--
