Thema:  Baubericht von einem Pionierpanzer Dachs im Maßstab 1:16 |
[ - Antworten - ] |
27.12.2005, 21:53 Uhr
  Schrauber
Schrauber-Familie
[Moderator]
|
Hallo Michael,
sehr schöne Arbeit, das wird ein wirklich edles Teil. Schöner Baubericht !
Gruß Axel
|
|
 |
|
|
29.12.2005, 20:50 Uhr
SLT50-2
Der Dachsmaster
|
Hallo mal wieder an Alle,
Es gibt mal wieder neues vom Dachs.
Und zwar eine neue Komandantenkuppel mit Luke ,Nebelwurfeinheiten ,eine bewegliche Fahrerluke sowie noch etwas Kleinzeug.
Zuerst zur Komandantenkuppel(nachdem ich ja selbst anhand neuen Bildmaterials gemerkt hab daß sie hinten und vorne nicht stimmt hab ich sie nochmal komplett neu gemacht)
Alle Teile wurden aus 0,3mm starkem Neusilberblech geätzt ausser der unteren Verkleidung ,die wurde wieder aus 0,4mm Polistyrol gemacht und mit dem Rest verklebt und der Ring hinter den Winkelspiegeln,auf dem die Luke aufliegt, der wurde aus PVC gedreht und und mit dem Deckblech des Kuppelunterbau`s verklebt.
Dieser Ring dient gleichzeitig als tragendes Element für die Winkelspiegelverkleidungen und den Lukenring auf dem später der MG-Schlitten läuft.

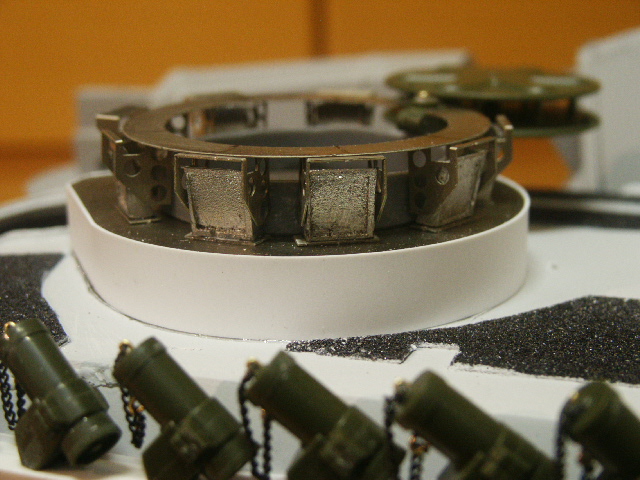

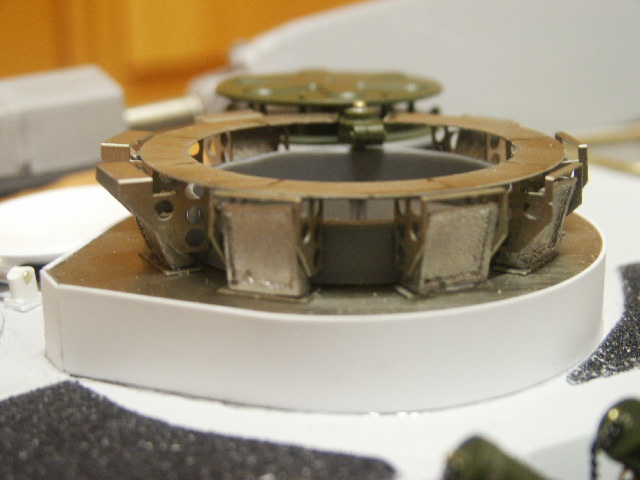

 Die gesamte Komandantenkuppel in einer Nahaufnahme
 und nochmal von der linken Seite aus gesehen,im Vordergrund die Nebelwurfbecher die aus der Restekiste vom Leopard 2 stammen und an den Grundhaltern etwas geändert werden mussten.
Ansonsten wurde heute noch die Fahrerluke beweglich an Ihrem Platz verbaut,sowie auf der Fahrerseite der Scheinwerfer(von AFV) und der Rückspiegel(hier aus dem Modellshop) angebracht.
Alle Teile sowohl von AFV sowie hier aus dem Modellshop sind von sehr guter Qualität und lassen sich sehr gut verbauen.

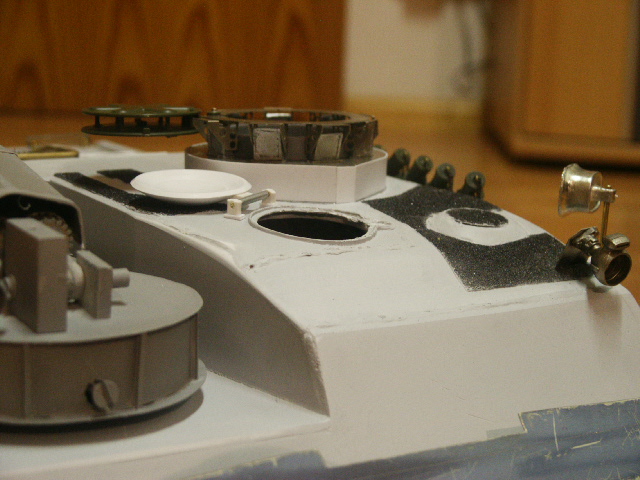

Hier nochmal eine Ansicht von vorne auf die Fahrerluke

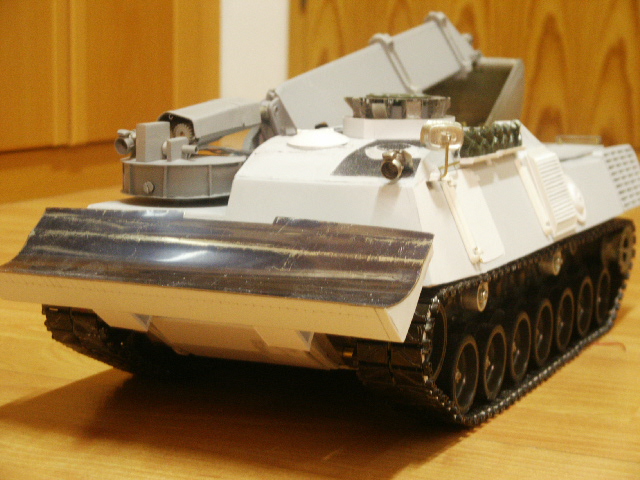

und nun noch eine Gesamtansicht von vorne links
Das war`s mal wieder für heute ,beim nächsten Mal gibt`s wieder mehr
Bis dahin viele Grüsse und einen guten Rutsch ins neue Jahr
Michael
|
|
| |
|
|
04.01.2006, 19:37 Uhr
SLT50-2
Der Dachsmaster
|
Hallo und Prost Neujahr an Alle,
Zuerst mal möchte ich mich bei allen für die aufmunternten und ermutigenden Worte und Komentare
zu meinem Baubericht bedanken, leider bin ich in der letzten Zeit immer etwas in Eile wenn ich eine Fortsetzung meines Bauberichtes erstelle da dies immer nach einem erfolgreichen Basteltag aber immer kurz vor meinem Schichtbeginn erfolgt und somit komme ich nicht immer dazu mich direkt zu bedanken und zu antworten.
Das war mal das und nun ratet mal wie`s weitergeht,na klar mit dem "Dachsl"
Über Silvester und Neujahr hatte ich mal die Muse in einem 16stündigen PC-Marathon eine Ätzvorlage für die Werkzeughalter ,die Werkzeugauflagen und die Befestigungen u.s.w. zu erstellen und gestern hab ich die Teile dann geätzt .

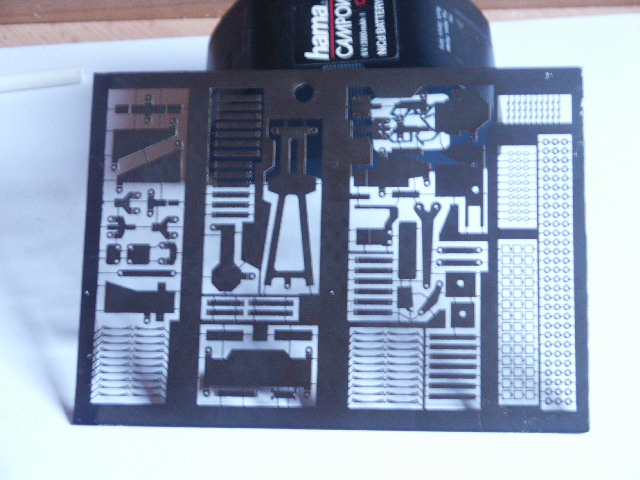

und so sehen die geätzten Teile aus 0,2mm Neusilber aus wenn sie noch im Rahmen sind

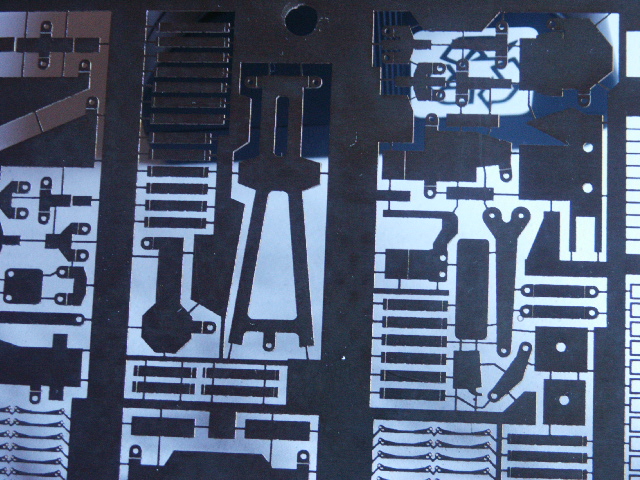

 und hier noch etwas näher
Hier kann man dann mal die komplette Halterung des Hammers sehen wenn sie angebaut ist

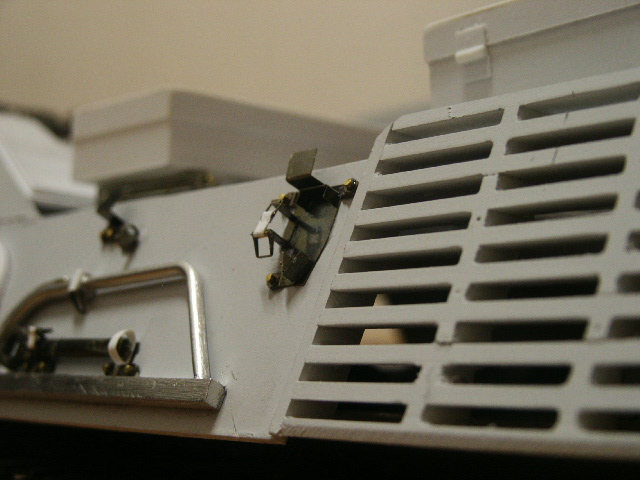

und hier noch die Halterung des Wagenhebers

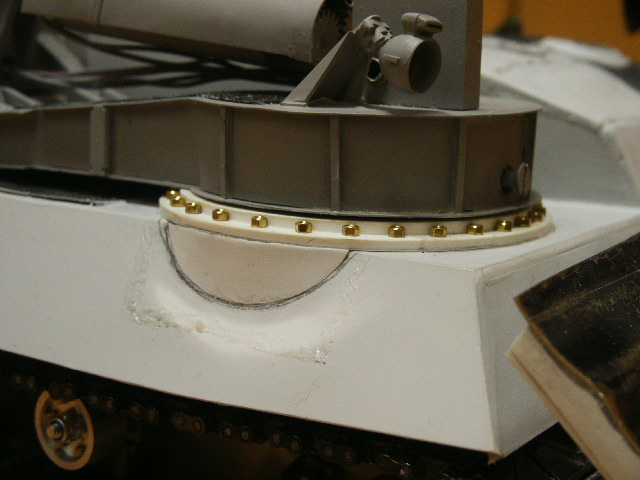

Ansonsten habe ich letztes Jahr noch den Drehkranz des Arm`s fertiggemacht und mit Schrauben versehen
und auf dem Motordeck die Staukisten aus Polistyrol gemacht und an Ihrem Platz auf den Halterungen untergebracht
Auf diesem Bild kann man auch sehen daß der Hintern auch so langsam Gestalt annimmt, die Leuchtenkasten hab ich mir beim LEO 2 von Tamiya ausgeliehen und die Schmutzlappen sind aus Teichfolie( die bricht nicht so leicht ).
Ausserdem hat mir der Gussspiegel nicht gefallen und ich hab mal einen ordentlichen angebaut.
Das Spiegelpolistyrol bekommt man bei Conrad in einer Stärke von 0,4mm
und nun noch ein Bild von vorne

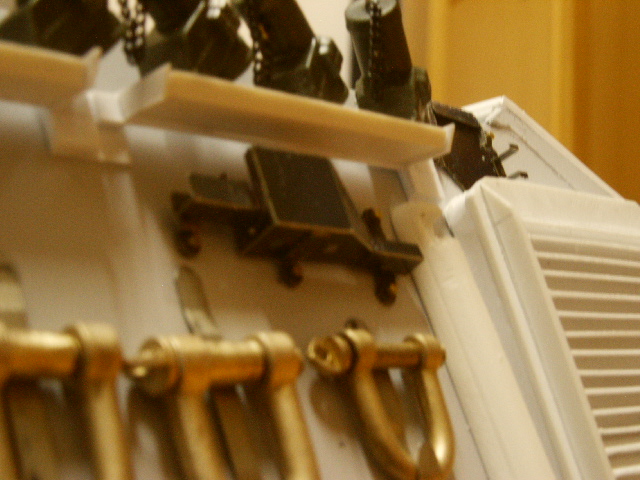

Die Schäkel an der Seite hab ich heute auch noch bekommen,die stammen von Knupfer ebenso wie die ganzen Messingschrauben die ich verbaue (und das werden noch ein paar werden)
Ich wünsche allen viel Spass beim Lesen und Betrachten,Ich muss jetzt leider mal wieder zur Arbeit um etwas Geld für mein Hobby zu verdienen
Bis bald
Michael
|
|
| |
|
|
04.01.2006, 21:03 Uhr
Diede
(Nervensaege)
|
Hallo Michael
Also meine ganzen respekt hast du, denn was du da in kürzester Zeit baust
Da kann ich nur staunen, und viel Erflog noch bei weiterbauen.......
M.f.g Patrick
|
|
| |
|
|
04.01.2006, 23:50 Uhr
TOM
MAN Kippa Määähn
|
Hi Michael
Langsam wirst Du mir unheimlich!  Allein die Ätzteile sind der Hammer! Das wird der perfekte Dachs! Meine tiefe Hochachtung vor Deiner Modellbauleistung!!!!
TOM
--
AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
05.01.2006, 07:18 Uhr
SLT50-2
Der Dachsmaster
|
Hi Jung`s
Danke für die Lobesworte,ich werde versuchen das Modell so gut wie es geht weiterzubauen und halte Euch natürlich auf dem Laufenden.
Viele Grüsse aus der Pfalz
Michael
|
|
| |
|
|
05.01.2006, 11:39 Uhr
Schoppy
|
Hallo Michael,
also ich fasse es ja nicht, da ist man mal ein paar Tage im Urlaub und wenn man dann wieder das Forum besucht, präsentierst du hier so etwas...echt der Wahnsinn...man sollte dich auch Ätzmaster nennen!!!
--
Gruß Sascha
|
|
| |
|
|
05.01.2006, 11:48 Uhr
kampfgnom
|
HI,
richtig hammer dein Dachs...! Mach weiter so !
MFG kevin
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von kevinsiemens am 05.01.2006 11:48. |
|
|
08.01.2006, 20:43 Uhr
SLT50-2
Der Dachsmaster
|
Hallo an alle Dachsinteressierten,
Erst mal wieder ein Dankeschön an alle für die netten Worte, ich hoffe ,ich enttäusche Euch auch heute nicht.
Heute gibt`s nach nervenraubender Kleinarbeit mal wieder Bilder von einem vollendeteten Bauabschnitt, nämlich von den Werkzeughaltern und den Werkzeugen.
Ich habe das ganze Wochenende damit verbracht die Werkzeuge und deren Halter fertigzumachen und am Dachs anzubringen,die Ätzteile sind zwar eine schöne Sache aber zuweilen ganz schön nervig.
Deshalb habe ich mir eine schöne Ausgleichsarbeit zum Entspannen ausgesucht wenn`s zu bröselig wurde und zwar die Werkzeuge ,die in echt einen Holzstiel haben auch damit zu versehen.
Die Holzstiele wurden aus Zahnstochern und Streichhölzern gebastelt und in Form geschnitzt und verschliffen.
Bei dem Beil musste ich mehrere Streichhölzer mit Wasserfestem Holzleim verleimen um genug "Fleisch" zuhaben um die Form herauszuarbeiten.
Die Werkzeuge selber stammen hier aus dem Modellshop und mussten etwas nachgearbeitet werden um sie in die Halterungen zu bekommen und ausserdem waren einige seitenverkehrt da sie beim Kampfpanzer auf der anderen Seite sitzen.
Das Ergebnis könnt Ihr nun Begutachten.
 zuerst mal eine Gesamtansicht der rechten Seite und nun ein Paar Detailaufnahmen
die hinteren Werkzeuge von hinten gesehen
und von vorne
und die vorderen Werkzeuge
Die Brechstange und die Spaten wurden selbst gebaut aus Messing(Brechstange) sowie Neusilber 0,2mm für die Spatenbleche ,Alu für die Stielhalterungen und Zahnstochern für die Stiele,Der Bolzenschneider wurde ebenfalls stark modifiziert (Alurohr 2mm mit 0,25mm Wandstärke erhältlich beim RC-Flugmodellbau)sowie Kunststoffringe aus Poli.
Die Spannbänder der Verschlüsse wurden stellenweise aus Poli 0,13mm oder Neusilber 0,1mm (da wo sich das Poli geweigert hat in den Spannverschluss zu schlüpfen).
Einen hab ich noch vergessenundzwar den ersten selbstgebauten Spiegel
Das Material hab ich ja letztesmal schon erwähnt und die Gummiverkleidung besteht aus einem Schrumpfschlauch der über ein entsprechende Form geschrumpft wurde und sauber ausgeschnitten wurde.
Das wars wieder mal von meiner Baustelle
Bis demnächst
Michael
|
|
| |
|
|
08.01.2006, 20:55 Uhr
Fixa
Exilberliner
|
Einfach Traumhaft
Nicht nur das du die ganze Technik des Dachs umsetzt, du detaillierst die Kiste auch noch ordentlich.
Bin schwer beeindruckt.
Gruss Felix
--
http://www.plastikkram.de
|
|
| |
|
|
08.01.2006, 20:58 Uhr
Schoppy
|
Das sieht echt gut aus was du da baust...die ganzen Details gefallen mir super gut...die Idee mit dem Spiegel werde ich wohl auch bei meinem Geppi anwenden, denn die fehlen bei mir nämlich. Was hast du denn als Form genommen?
Gerade fallen mir die tollen Stützrollen auf...sind die von AFV oder selber gemacht? Welche Schrauben hast du in den Stützrollen verwendet? M1.5 oder noch kleiner? Ich meine die äußeren Schrauben und nicht die zentrale Halteschraube...
--
Gruß Sascha
|
|
| |
|
|
08.01.2006, 21:01 Uhr
sutti
|
Hallo Michael
Also die Werkzeuge und deren Halterungen echt Top, der Dachs wird bestimmt mal der Hammer und in diesen Masstab noch einige Zeit unerreichbar bleiben.
viele Grüsse Hans
|
|
| |
|
|
08.01.2006, 21:13 Uhr
SLT50-2
Der Dachsmaster
|
Hi Jungs
Erstmal danke für´s Lob
@ Sascha
Die Form für die Spiegelverkleidung war ein Spiegel aus Zinnguss und die schönen Stützrollen hat mein Bruder als Gesellenstücke auf meiner Drehmaschine gemacht (Gesellenstücke deshalb weil er nicht dreher gelernt und mich solange genervt hat bis er´s konnte) und die Schrauben sind Schrauben M1,4 von Knupfer.
Auch Rohrschlosser sind lernfähig.
Bis bald
Michael
|
|
| |
|
|
08.01.2006, 22:06 Uhr
frahag
Mr. Cold Heat
|
Hallo Michael,
erste Sahne das Teil. Ich bin total begeistert. Mach weiter so!!!
Gruss
Frank
|
|
| |
|
|
08.01.2006, 22:37 Uhr
AL
|
Hallo Michael,
TOP-Arbeit !!!
Gruss,
AL
|
|
| |
|
|
