Thema:  Tpz 1 Fuchs in 1:8 Baubericht |
[ - Antworten - ] |
18.05.2005, 17:05 Uhr
  modellspezi
|

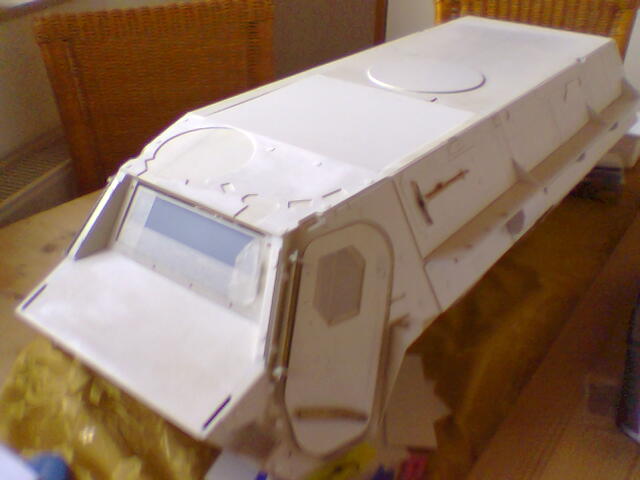

...die Oberwanne, etwas schlechte Qualität, da mit dem Handy aufgenommen. Bald folgen mal wieder aktuelle Bilder!
|
|
 |
|
|
18.05.2005, 17:57 Uhr
SPS
|
Hi modellspezi, wie wäre es denn wenn Du ein 2tes Servo zur anlenkung der Schottelpropeller nimmst und dieses an den selben Kanal wie das Lenkservo hängst. Nun brauchst Du nur noch nen Kanalschalter um das 2te Servo das die Schottelpropeller lenkt zu schalten. Somit wäre das Problem des mitschwenken der Schottel an Land gelöst
--
by Sven / SPS
|
|
| |
|
|
18.05.2005, 18:28 Uhr
Matze01
|
Ja, oder man programmiert sich auf der Computeranlage einen abschaltbaren Mischer.
|
|
| |
|
|
18.05.2005, 18:32 Uhr
modellspezi
|
Hallo Sven,
daran hab ich auch schon gedacht. Dafür müsste ich dann eine Welle, oder einen Schacht, ähnlich wie beim Getriebe, Wasserdicht zusätzlich einbauen. Dazu fehlt mir der Platz. machbar wäre es allerdings schon. Hab ich auch in meine Überlegungen mit einbezogen, bin aber davon wieder ab gekommen, da die Bewegungen des Schottels kaum zu sehen sind.
Danke trotzem für den Tipp!!!
Gruss
Florian
|
|
| |
|
|
18.05.2005, 19:55 Uhr
SPS
|
Also nen extra Schacht wäre ja nicht nötig. Denn wenn Du das Servo vorne verbaust da wo der Rest deiner Elektronik steckt und Du dann von dort nen Bowdenzug legst brauchste das ja nicht.
--
by Sven / SPS
|
|
| |
|
|
18.05.2005, 21:24 Uhr
modellspezi
|

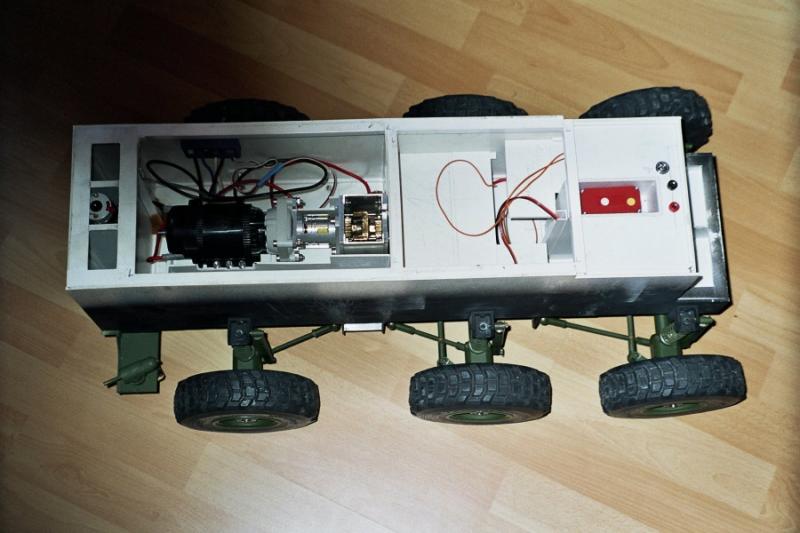

....wenn du genau schaust, fällt dir auf, dass die elektronik über den gesamten Unterbau verteilt ist. D.h. das Lenkservo befindet sich in einem Schacht, der oben Luftdicht verslossen ist. So ist der Servo wie in einer Taucherglocke. der ganze Viereckige Kasten ist Auftribskörper. Also jede Weitere Funktion, welche nach aussen gelegt werden muss, benötigt einen solchen Schacht. wenn dann in dem Schacht auch noch Wasserempfindliche Dinge (z.B. elektronik) verbaut ist, braucht er einen Luftdichten Deckel (wegen der Taucherglockenfunktion). D.h. ich muss dann, wie beim Lenkservo, ein Innenleben konstruieren, das es mir ermöglicht die Teile nach unten heraus zu nehmen. Das alles ist mir ehrlich gesagt zu viel Arbeit für den relativ bescheidenen Effekt!
Bei dem Getriebeschacht ist es ähnlich. der Motor und die Zahnräder mit dem Schaltgestänge sitzen oben. Die Übertragung erfolgt mittels Kette auf ein Vorgelege. das ist wiederum Wasserbeständig, sodass ich auf einen Luftdichten Verschluss verzichten kann.
Bilder vom Getriebe folgen bald.
Gruss
Florian
|
|
| |
|
|
03.06.2005, 21:24 Uhr
modellspezi
|
...so mal wieder ein kleines Update. das 2-Gang Getriebe is jetzt drin... und er läuft, und läuft,...
|
|
| |
|
|
03.06.2005, 21:31 Uhr
modellspezi
|
sch... ich wollt noch Bilder vom derzeitigen gesamtzustand podten ... Ging nich!!! was is das @admins!?!?!
|
|
| |
|
|
03.06.2005, 22:55 Uhr
 Robert
BW-Meister
[Administrator]
|
Hallo Florian,
deine Bilder sind vom Speicherplatzbedarf her recht groß !
Es gibt im Forum ein Limmit für die Größe einer Datei, die man als Upload an einen Beitrag anhängen kann. Dieses Limmit liegt zur Zeit bei 500KB.
Möglicherweise ist deine Bild-Datei einfach zu groß gewesen ???
Stell mal die Komprimierungsrate beim Abspeichern deines Bildes etwas höher ein, dann wird die Bilddatei erheblich kleiner, ohne daß die Bildqualität groß darunter leiden würde.
Gruß Robert (Admin)
|
|
| |
|
|
03.06.2005, 23:02 Uhr
modellspezi
|
...hab schon ein paar alte raus geschmissen.

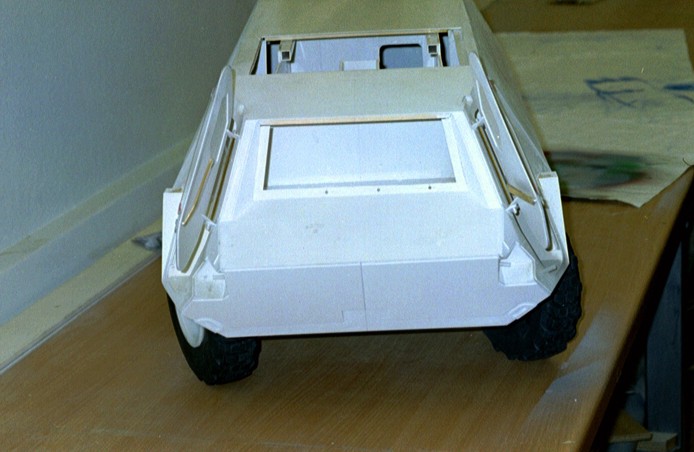

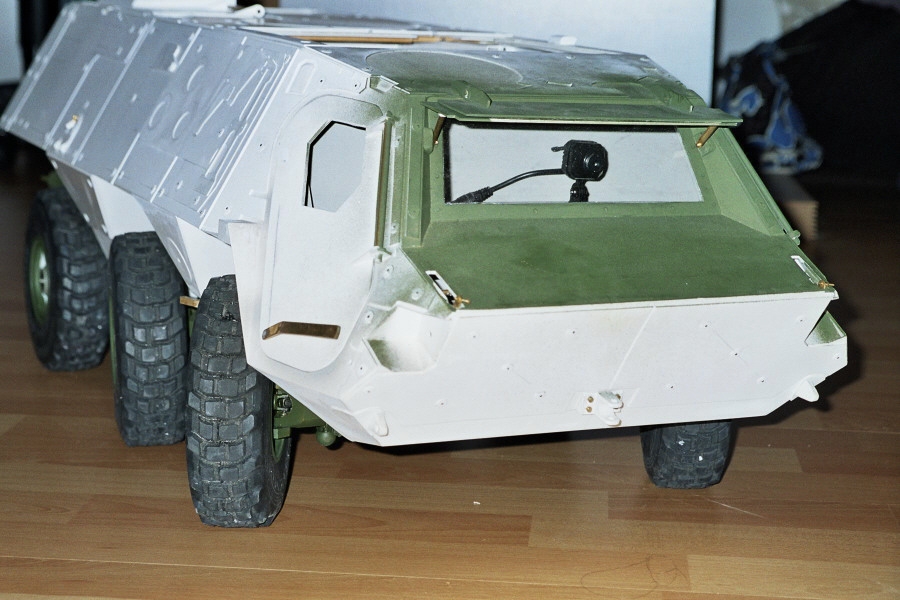

Hier das erzeitige Finish
|
|
| |
|
|
04.06.2005, 00:10 Uhr
HaJo
|
Hallo Flo,

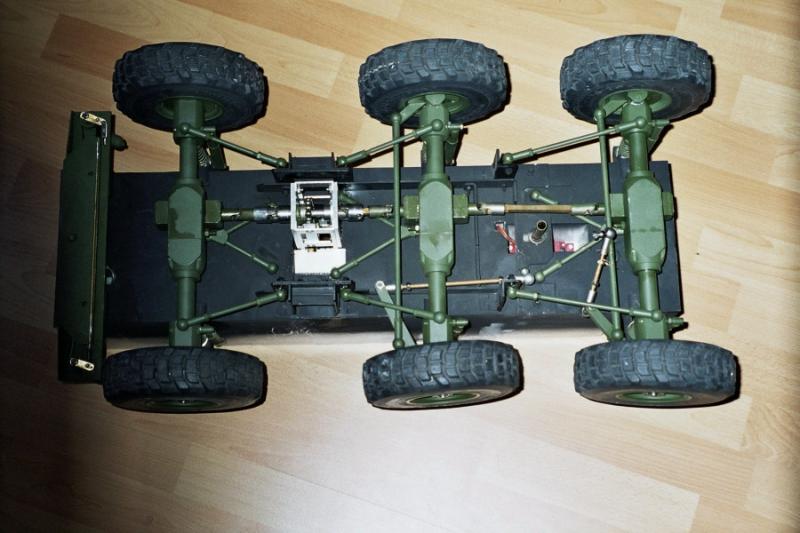

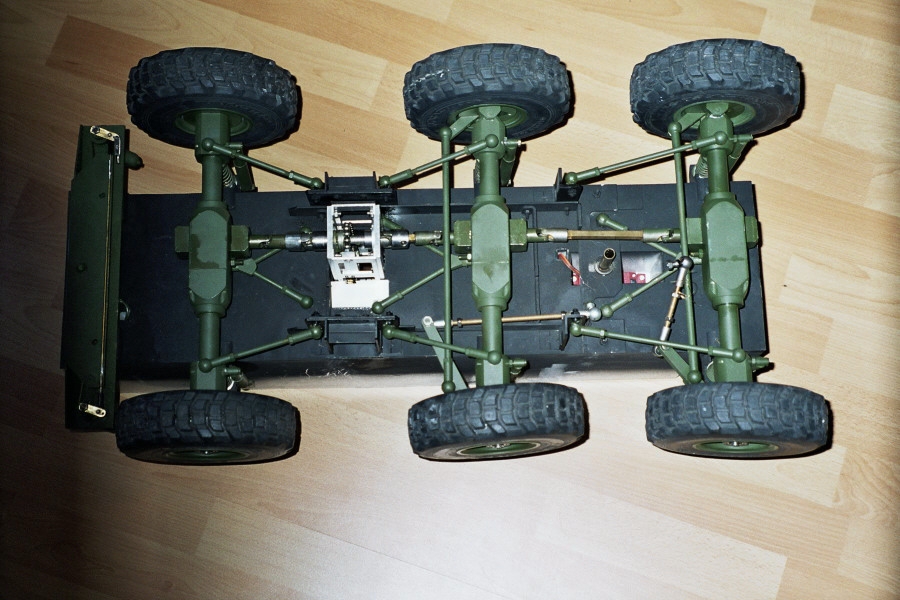

die Achsen, die Du in Deinem Modell benutzt, kommen mir irgendwie
bekannt vor.
Kann das sein, das Du die irgendwie auf Umwegen bekommen hast?
Denn ich kann mir nicht vorstellen, das ein Bekannter diese Teile vor einigen
Jahren selbst entwickelt hat ( Kupferrohre ) , just bei Dir im Modell auftauchen.
Dieser Bekannte ist mein Bruder.
Ich weis nicht, aber ich glaube - blöd gelaufen
--
mfg
Jochen
|
|
| |
|
|
04.06.2005, 03:08 Uhr
halbkette
|
Hallo Florian,
das letzte Bild hat mich beeindruckt. Sehr schön, das Teil. Hast du Pläne dafür??
Ich hoffe, in dem Aufbau sind auch wasserdichte Räume vorgesehen und nicht nur nach oben luftdichte Kästen - wenn der Fuchs aus irgend einem Grund mal kentert, säuft er total ab ohne "Schwimmkästen".
Dann kannst du danach tauchen...
Beim nächsten Treffen haben wir dann wohl etwas Großes zum Spielen .
Schade, dass in deiner Tastatur die Motten hausen. Vielleicht solltest du die mal tauschen.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von halbkette am 04.06.2005 03:25. |
|
|
04.06.2005, 10:17 Uhr
modellspezi
|
@Jochen,
wenn dein Bekannter Rathke heisst, ja
@Hartmut,
ich hab verschiedene Planrollen, und von Tankograd ein Heft, das sehr gute Bilder hat. Bilder von Prototypen wie auch Pläne in 1:35. Danach kann man sehr gut bauen.
das System ist nach oben hin zwar offen, allerdings ist der fuchs so breit, dass es unwahrscheinlich ist, dass er kenntert und wenn doch, dann hat er Hartschaum in den Seiten, dass er nie ganz untergehn kann, auch wenn er voll gelaufen ist
Gruss
Florian
|
|
| |
|
|
