Thema:  Hilfe - Flächen/Körper in CAD |
[ - Antworten - ] |
12.06.2004, 12:12 Uhr
  chrisch
|
Frage an die CAD-Könner.
Ich versuche meine Gitterdraht und Linienmodelle in CAD in
farbige Körper zu verwandeln. Aber es will mir nicht gelingen.
Kann mir jemand mit einer Kurzanleitung oder so helfen?
Proggie ist AutoCad2000.
Vielen Dank im Voraus.
[ Dieser Beitrag wurde von chrisch am 12.06.2004 editiert. ]
[ Dieser Beitrag wurde von chrisch am 12.06.2004 editiert. ]
|
|
 Beitrag 2 mal editiert. Zuletzt editiert von chrisch am 12.06.2004 12:40.
|
|
|
12.06.2004, 13:03 Uhr
rebam
|
Wie hast du diese Gitter denn erstellt?
Mit:
Zeichnen
Flächen
3D Flächenkörper
Netz
oder anders?
Bei mir sind es dann schattierbare Flächen.
Oder hast du sie aus einzelnen Polylinien "zusammengebastelt"?
Erklär bitte mal genau wie du sie erzeugt hast oder schicke mir mal ein kleines Teil als .dwg(Email steht in meinem Profil) damit ich mal draufschauen kann um dir weiter zu helfen.Habe ja berufsbedingt auch mit ACAD zu tun.
 Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
12.06.2004, 13:22 Uhr
chrisch
|
Danke für das Angebot rebam - Mail ist unterwegs
--
MfG Chrisch
|
|
|
|
|
|
12.06.2004, 15:19 Uhr
rebam
|
Ich habe jetzt dein Problem noch nicht genau verstanden.
Weißt du nicht wie man Körper und Flächen in ACAD2000 schattiert?
Oder klappt es bei dir nicht die Körper zu schattieren?
Ich habe den Körper von dir mal schattiert.
Dazu musst du folgendes machen:
Ansicht
Schattieren
und dann
Gouraudschattiert oder Flächenschattiert wählen.

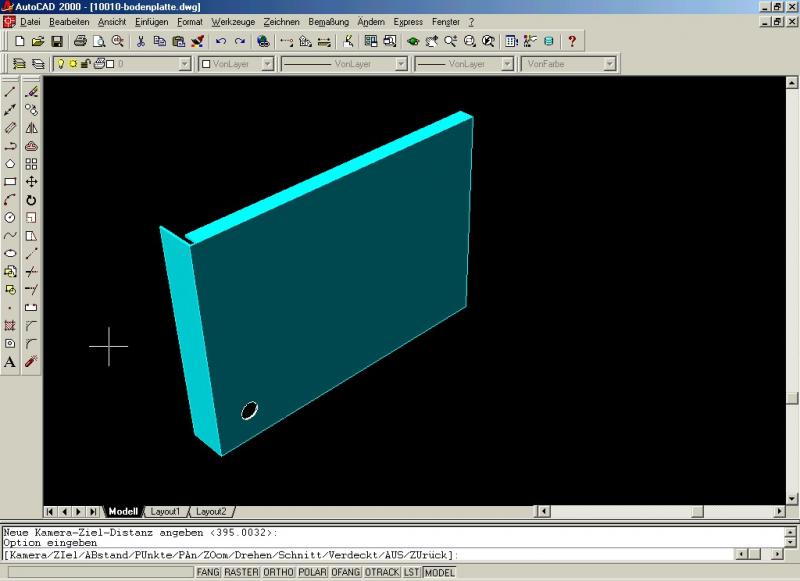

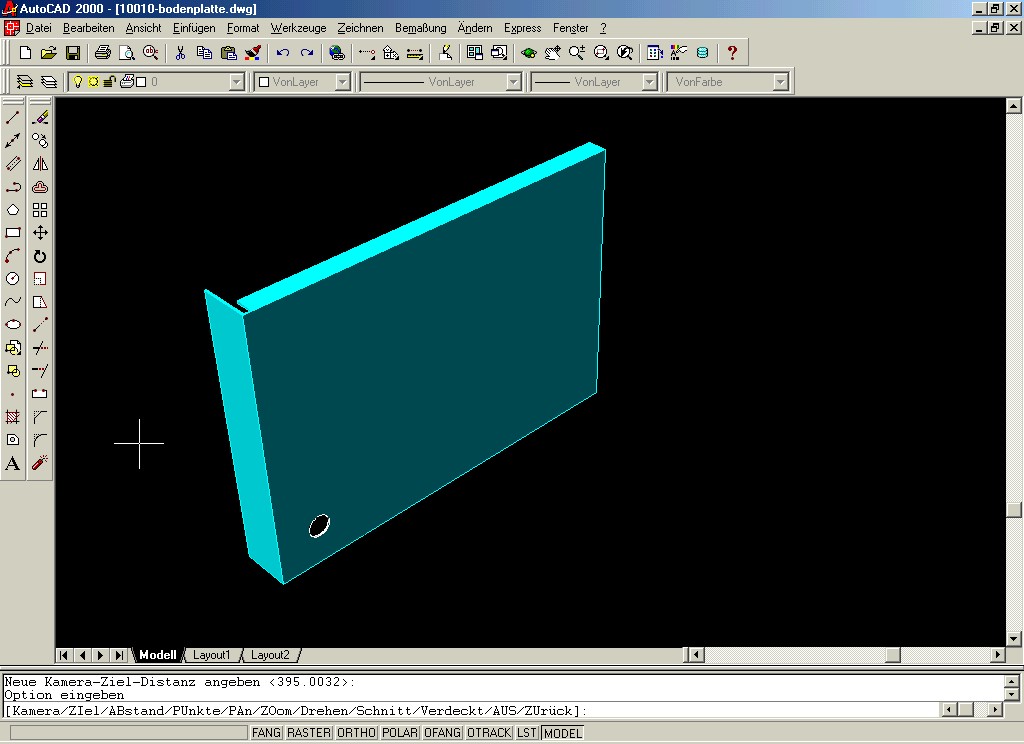

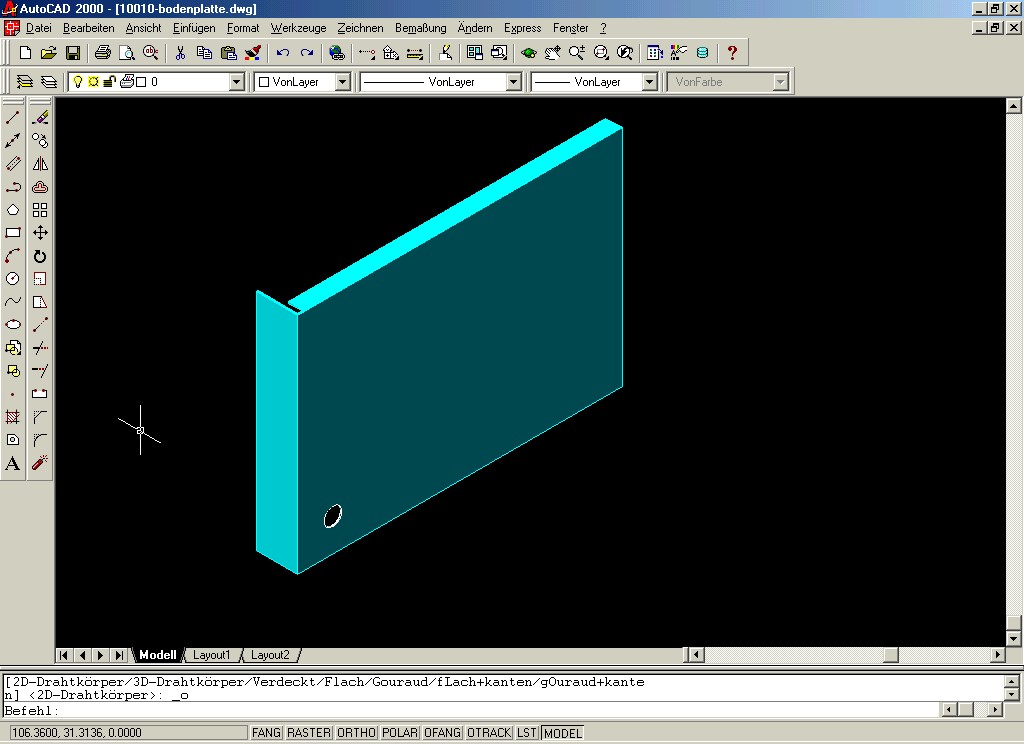

Dann sollte es so wie im Anhang aussehen.
Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
12.06.2004, 15:26 Uhr
rebam
|
Du kannst desweiteren für richtige 3D-Effekte noch folgendes machen.
In die Befehlszeile unten gehen:
"dansicht" eintippen
das Objekt mit anklicken
"ab" eintippen
dann die Maus nach links und rechts bewegen und so rein und raus zoomen.
Du kannst "ab" öfter hintereinander eingeben,wenn beim ersten Zoom dir das Ergebniss nicht gefallen sollte.
Verlassen kannst du "dansicht" mit ESC.
Screenshots kannst du jederzeit mit drücken von "Strg" und "Druck" machen und dann in einem Bildbearbeitungsprogramm dir ansehen.
Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
12.06.2004, 15:50 Uhr
chrisch
|
Ach das ist also nur eine "Ansichtssache" - das habe ich nicht gewusst.  Und wie schneide ich das Loch aus? Ich versuche es
die ganze Zeit mit dem Befehl Differenz aber es klappt nicht. Oder
ist das Loch schon drinne, also auch vom Körper abgezogen? Bei
Dir sieht das anders aus als bei mir? Oder ich sehe den Wald vor
lauter Bäumen nicht.
--
MfG Chrisch
[ Dieser Beitrag wurde von chrisch am 12.06.2004 editiert. ]
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von chrisch am 12.06.2004 15:54.
|
|
|
12.06.2004, 17:12 Uhr
rebam
|
Alles weiter sollten wir vielleicht per PN bereden.Sonst "müllen" wir noch das Forum voll.
Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
12.06.2004, 17:57 Uhr
Grauer-Baron
|
Hallo
würd mich aber auch interessieren wie das mit den "Löchern" (Bohrungen) ist. Das hab ich nämlich auch noch nicht hinbekommen...
Gruß Grauer-Baron
--
Griesgrämig plagt sich nur der Tor- der Tigermann lernt mit Humor!
|
|
|
|
|
|
12.06.2004, 20:41 Uhr
rebam
|
Ok,gehe auf
Ändern
Volumenkörper bearbeiten
Differenz
dann erst den Körper anklicken,von dem du etwas abschneiden willst.
Dann den anderen Körper anklicken,der den Schnitt definiert.
Und fertig.
Tino
--
ANOTHER ONE BITES THE DUST
|
|
|
|
|
|
12.06.2004, 21:48 Uhr
chrisch
|
bin ich blond
Freund ist gerade hier und hat den Fehler bemerkt, ich habe
immer ein ENTER in der Eingabe vergessen.
1. Differenz-Button
2. Teile von dem abgezogen werden soll
3. ENTER (hatte ich immer vergessen)
4. Teile die abgezogen werden sollen
5. ENTER
Jetzt Klappt es
Danke für Deine schnelle und Super Hilfe rebam.
Ganz vergessen, Thrad kann geschlossen werden
--
MfG Chrisch
