Thema:  Guten Abend, bin neu hier und suche etwas Hilfe beim Bau eines Type 59 |
[ - Antworten - ] |
05.05.2026, 17:46 Uhr
  rerodesign
|
Zu mir, ich komme aus Chemnitz und bin schon seit 25 Jahren im Modellbau tätig, vor allem 28mm Miniaturen, Dioramen, auch Tabletop-Spieltische und Gelände. Ich habe auch 2 1/16 Panzer umgebaut, habe mehrere 1/10 Drifter gebaut und jetzt versuche ich mich an einem 1/6 Type 59.
Ich möchte den aus Sperrholz, für die Wanne und MDF-Platten und Kleinteile aus Hobbyplastplatten bauen.
Ich würde mich freuen hier ein paar Leute zu finden, die Erfahrung im Selbstbau von Großmodellen haben, und vielleicht jemanden, der mir mit Ketten und Antriebsrad/Laufrollen weiterhelfen kann. Außerdem würde ich gerne eine Drehstabfederung bauen. Ich weiß nicht, ob ich die Ketten und Laufrollen drucken oder in Zinn oder Aluminium gießen soll. Auch brauche ich ein bisschen Hilfe bei der Elektronik. Entweder 2 Crawler ESCs oder ein Sabertooth 60, da ich weder noch Erfahrung habe, wäre ich für jeden Tipp dankbar, der mich weiter bringt.

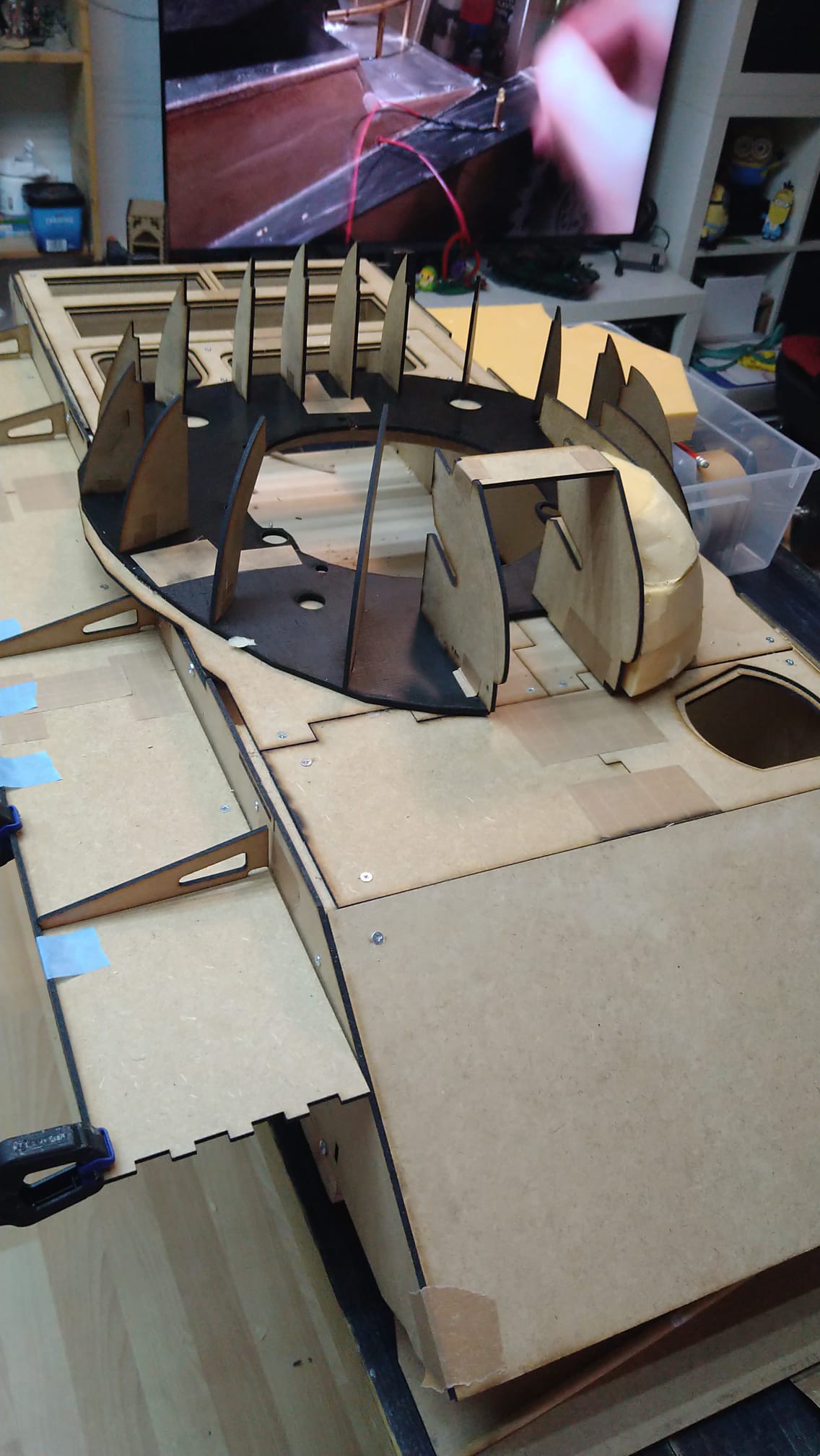

Ich habe das Modell erstmal aus 3 mm MDF-Platten mit meinem Lasercutter grob zusammengebastelt und jetzt geht's daran, den Panzer aus Sperrholz zu bauen.
Danke schon mal.
Gruß
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von rerodesign am 05.05.2026 18:03. |
|
|
07.05.2026, 09:49 Uhr
paul182
|
hallo rerodesign,
immerhin - einer meldet sich. :-)
Typ 59, ist das ein Chinese der auf dem sowjetischen T 54 basiert?
Wenn Du weitermachst, wird das sicher ein schönes Eigenbau-Modell. Das Skelett hat mich an meine frühen Laubsägearbeiten erinnert. Aber heute geht das mit Lasern natürlich schöner. Und man sollte auch neue Techniken nutzen.
Gut verleimte Sperrholzteile sind sicher sehr haltbar und natürlich auch leicht.
Schwieriger wird es bei den Ketten und dem Antriebsrad. Ich weiß nicht, welche Modelle der russische Hersteller "bigtanks" im Programm hatte? Soweit ich weiß, kann der Hersteller als eine der vielen Auswirkungen des russchischen Angriffskrieges nicht mehr liefern. "Oldchap" würde darüber sicher mehr wissen. Normalerweise meldet er sich auf die Vorstellung eines Neuen recht rasch.
Bei einem Standmodell könnte man ohne weiteres mit Zinn arbeiten, fahren kann man damit nicht lange. Zudem ist Zinn teuer und schwer. Aber das weißt Du sicher selbst.
Lese ich das richtig? Du möchtest ggf. Aluminium selbst gießen? Dann bist Du gut ausgestattet und hast Deine Erfahrungen damit?
Zu Elektronikbauteilen wissen hier sicher einige Bescheid, unter anderem der besagte "Oldchap".
Modelle mit Drehstabfederung findest Du auch in diesem Forum; mußt halt Zeit für die Suche danach aufwenden.
Grüße von Reinhard
|
|
| |
|
|
07.05.2026, 19:27 Uhr
rerodesign
|
Danke schön
Naja, so Eigenbauten sind, denk ich, eher selten. Youtube hilft mir da schon ein bisschen. Hab mir die Build von Wikander angeschaut und werde so das Meiste übernehmen.
Aluguss hab ich noch nicht gemacht, weil ich den Platz dafür nicht habe, wer in meiner Stadt im Fab-Lab, dort war einer, der so gar keine Ahnung hatte, aber so getan, als wüsste er alle, wollte Borax ins Alu schmeissen...naja generell kann man das ja im Garten machen, der ist bei mir aber ein Gemeinschaftsgarten und es rennen auch mal Kinder da rum. Also kann ich das vergessen und im Keller will ich das nicht machen.
Vielleicht findet sich ja jemand hier in Chemnitz, der mir da weiterhelfen kann.
Erstmal hab ich mir nen neuen 3D-Drucker gekauft, um die Anbauteile und die Laufrollen zu drucken. Werde auch erstmal Kettenglieder drucken, in PETG sollte das ne Weile halten. Wenn ich eine Möglichkeit zum Gießen finde, werde ich die Kette, das Antriebsrad und evtl. das Leitrad in Alu gießen.
Hab bei Amazon Protobond Sand gefunden 2 kg 30€, einen kleinen Ofen bau ich mir selbst, hab einen alten Ofengrill, der sollte dafür gehen und als Unterbau entweder Schamottsteine oder Beton und ich bestell mir einen Graphittiegel. Dann werde ich mir ein Gebläse bauen und das war's im Großen und Ganzen. Schutzkleidung, das war's.
Ja, der Lasercutter macht einen guten Job und vieles sehr einfach, die Tanks und so, bau ich aber aus Hartschaumplatten. Einfach, um ein paar Sachen mit der Hand zu machen, wenn ich abends was anschaue.
Ich werde euch hier auf dem Laufenden halten, jetzt muss erstmal der Drucker ankommen, hab meine Teile schon mal durch den Slicer laufen lassen und 2 Laufrollen dauern mal so 36 Stunden. Dauert halt ne Weile, bis alles fertig ist.
Grüße
|
|
| |
|
|
07.05.2026, 23:09 Uhr
Oldchap
|
Oha,
das klingt aber nach jeder Menge Arbeit!
Nein, zum kompletten Eigenbau eines 1:6-Modells habe ich es nicht gebracht; bei mir waren das Fertigmodelle oder wenigstens Bausätze. Aber ich habe teils aufwändigere Umbauten vorgenommen; z.B. den Eigenbau von Treibrädern. Ketten gießen hatte ich zum Glück nicht nötig, weil ich Stahlketten für meine Modelle aufgetan habe. Nur die Treibräder samt Zahnkränzen musste ich selbst fertigen und noch einiges Andere nachrüsten, wie etwa Rohrrücklauf etc. Aber auch damit kann man sich schon einige Stündchen vergnügen.
--
Viele Grüße
Gerhard
_________________________
Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
| |
|
|
08.05.2026, 10:47 Uhr
JuergenL
|
Hallo,
anstelle PETG könntest du auch ASA oder Polycarbonat nehmen, für die Filamente mit Inhaltsstoffen wie Kohlefaser braucht es eine gehärtete Düse, das Drucken damit ist dann schon etwas herausfordernd. Aber die mechanischen Eigenschaften sind besser als bei PETG. Das wäre mein Plan B, wenn die Kettenteile nicht aus beständigem Metall zu bekommen sind.
--
Beste Grüße
Jürgen
|
|
| |
|
|
08.05.2026, 18:54 Uhr
OliverRauls
3D - Drucker
|
Einzelne Teile die aus wertigem Druckmaterial sein sollen (z.B. auch Metall) kann man auch drucken/sintern lassen. Preise gibts vorab online für versch. Materialien/ Verfahren etc. Metalldruck kostet aber, da sollte man schon sicher sein das es "passt".
Zum Beispiel bei materialise
Oli
|
|
| |
|
|
10.05.2026, 10:01 Uhr
rerodesign
|
Danke für eure Ideen und Tipps.
Bin gerade noch am Erstellen der verschiedenen Baugruppen.

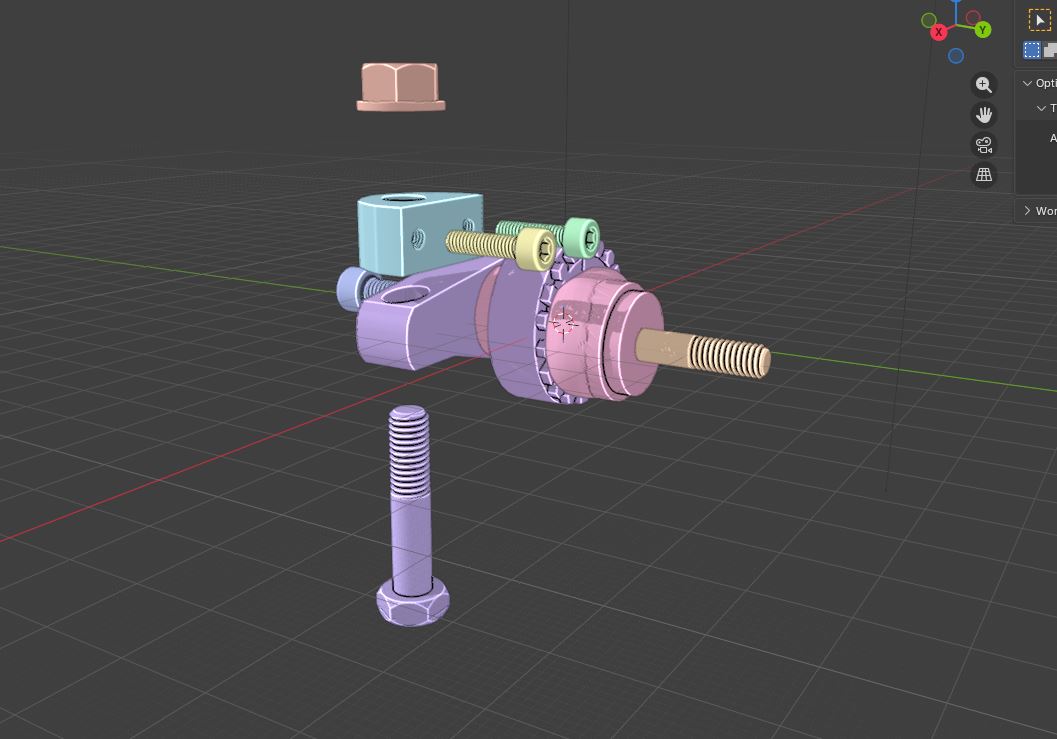

Habe gerade meine Idee des Kettenspanners fertiggestellt.
Ich will das Gewicht so gering wie möglich halten, dann sollte PETG erstmal ausreichend sein.
Für andere Filamente habe ich nicht die Räumlichkeiten wegen Belüftung und Absaugung.
Drucker kommt nächste Woche und dann kann ich erstmal ein paar Teile herstellen, um ein paar Dinge weiter auszuarbeiten, und leider bekommt man keine Original Blueprints, und wenn man was findet, dann sind die Bilder super klein.
Ich kenne jemanden, der ehrenamtlich im Militärmuseum in Dresden arbeitet, vielleicht komm ich an den T-54, der da rumsteht, mal nah genug ran.
PVC-Platten sind eine gute Idee. Danke. Hab ich noch gar nicht dran gedacht, muss nur schauen, ob das mit dem Gewicht dann passt.
Ich modelliere erstmal alle Teile fertig, da ist noch einiges zu tun.
Grüße und ein angenehmes Wochenende.
|
|
| |
|
|
13.05.2026, 15:19 Uhr
rerodesign
|

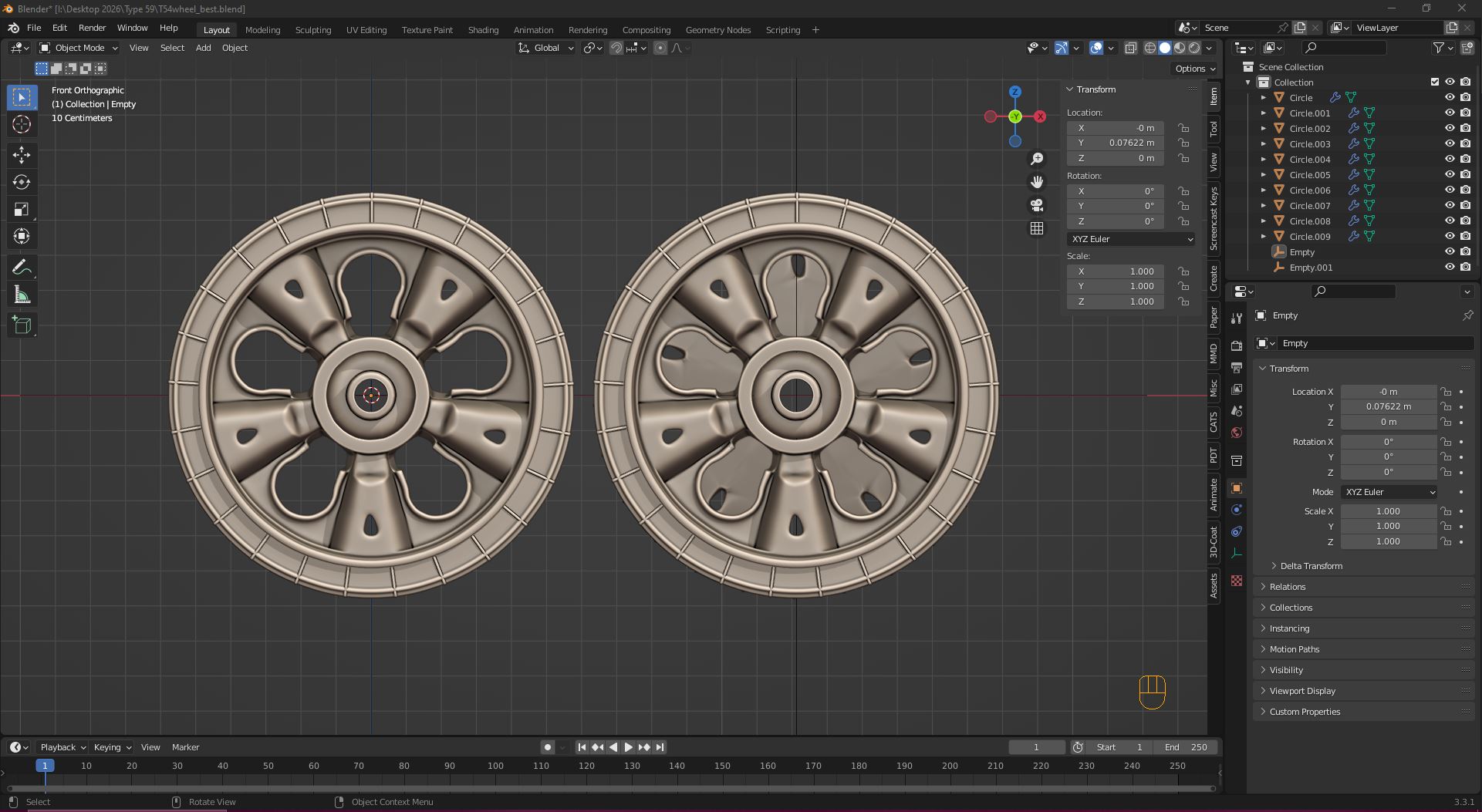

Ich hab jetzt die Laufrollen modelliert. Nun finde ich Bilder, in denen man entweder durchgucken kann, und auf anderen scheinen die anders montiert zu sein, irgendwie verdreht. Kann mir da jemand weiterhelfen, was da nun richtig ist, oder haben die die Laufrollen einfach irgendwie zusammengesteckt? Ich werde auch noch das "early" Modell für etwas Feldmodifikation modellieren.
Gruß
René
|
|
| |
|
|
16.05.2026, 07:37 Uhr
paul182
|
hallo rerodesign,
obwohl ich nicht genau weiß, welche Kräfte neuartige Filamente aushalten, würde ich Dinge, wie den Leitradspanner, zumindest aus Alu herstellen.
So ein Spanner hat ja im Grunde eine kurbelartige Form, bzw. dieser schwingt bei Betätigung.
Mir (und wahrscheinlich nur mir :-) ) ist aus Deiner Konstruktion nicht klargeworden, wie Dein Teil arbeitet?
Grüße. Reinhard
|
|
| |
|
|
16.05.2026, 14:54 Uhr
HARRY
|
Kettenspanner bei so einer Massstabsgröße würde ich auch aus Alu oder Stahl bauen "lassen" !!! Da sind zu hohe Kräfte am walken,das würde selbst PETG CF nicht aushalten!
--
http://panzomanie.isthier.de
|
|
| |
|
|
16.05.2026, 15:55 Uhr
rerodesign
|

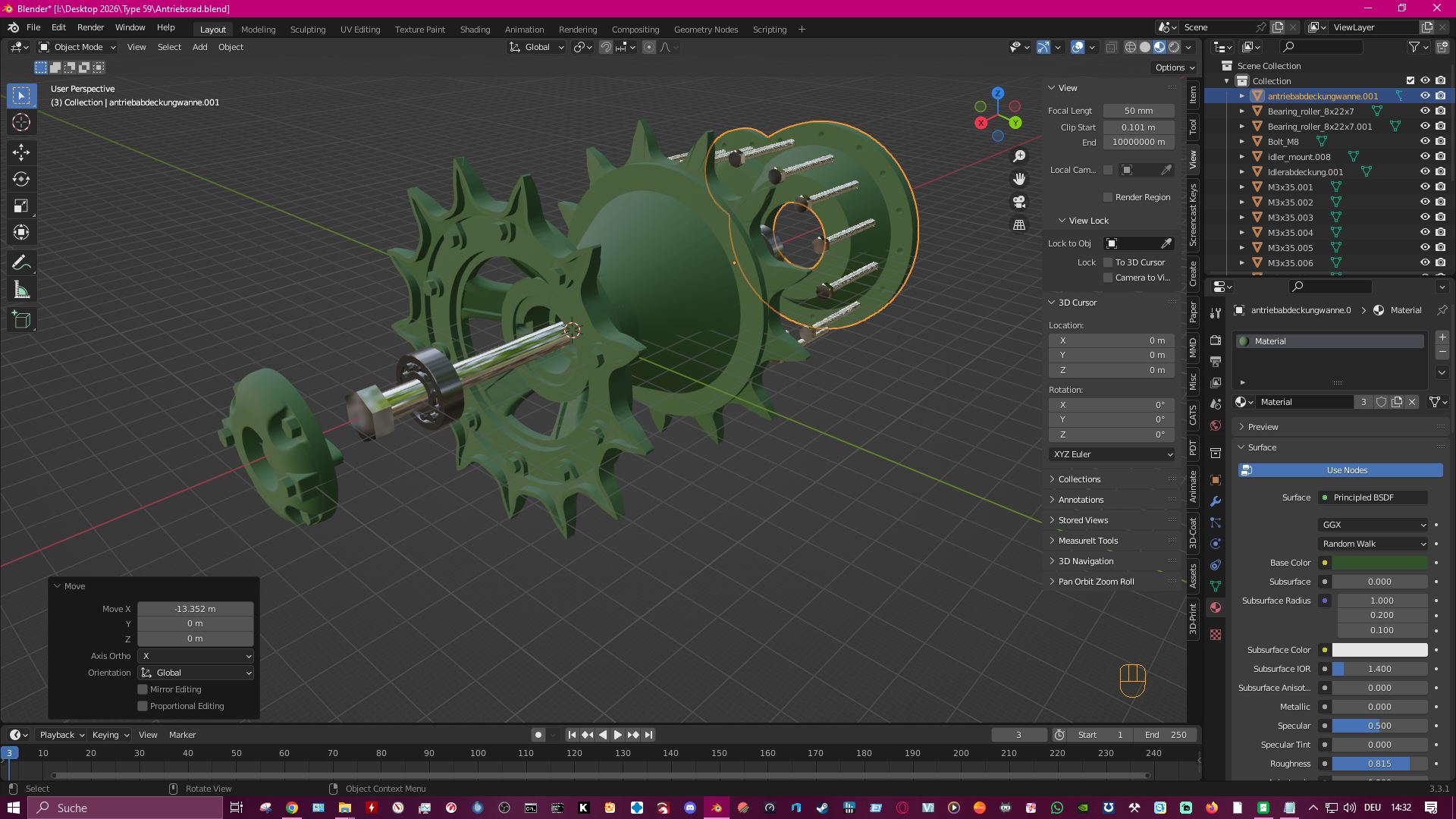

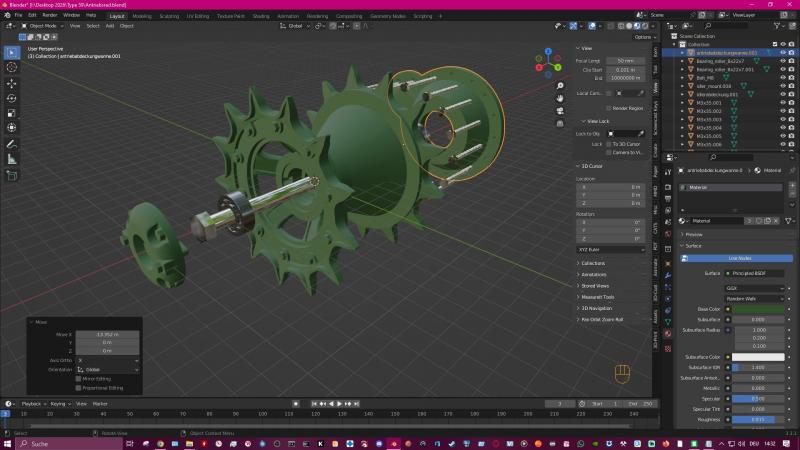

Hab heute den Antrieb fertig modelliert.
Jetzt geht's an die Schwingarme und dann an das Leitrad.
Ich habe alle so konzipiert, dass man Kugellager und Schrauben aus dem Baumarkt verwenden kann.
Kugellager 8x22x7mm und M8x80. Mit der Federung bin ich noch unschlüssig, aber ich werde erstmal normale Federn nehmen.
Ich versuche die Dämpfer auch ordentlich funktional zu bekommen. Ich habe eine Seite mit Ersatzteilen für Panzer gefunden und da hab ich auch alle Maße und gute Bilder zum Nachmodellieren gefunden.
Wenn ich weiß wie, mach ich noch eine Version mit Drehstäben.
Grüße
|
|
| |
|
|
16.05.2026, 19:17 Uhr
rerodesign
|
quote:
Original von paul182:
hallo rerodesign,
obwohl ich nicht genau weiß, welche Kräfte neuartige Filamente aushalten, würde ich Dinge, wie den Leitradspanner, zumindest aus Alu herstellen.
So ein Spanner hat ja im Grunde eine kurbelartige Form, bzw. dieser schwingt bei Betätigung.
Mir (und wahrscheinlich nur mir :-) ) ist aus Deiner Konstruktion nicht klargeworden, wie Dein Teil arbeitet?
Grüße. Reinhard
Hallo,
ja, das hab ich mir auch schon überlegt. Vielleicht kann ich ja in der Metallwerkstatt in unserem FabLab die Teile herstellen.

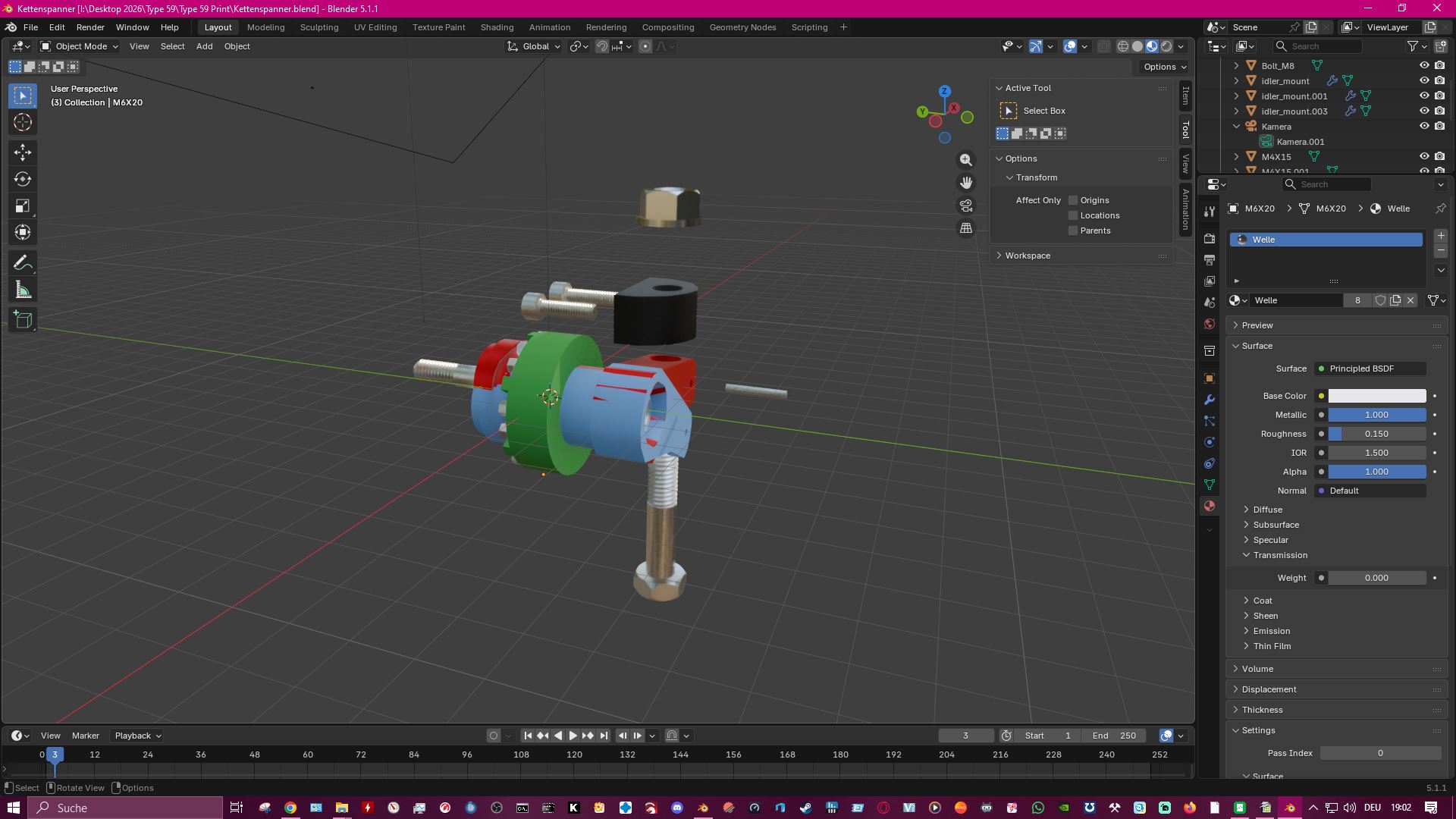

Von der anderen Seite sieht man es vielleicht besser.
Ich kann mit der Schraube innen das gesamte Teil bewegen, das grüne Teil wird an die Wanne geschraubt, das rot eingefärbte Teil (rot obere Position und blau untere) ist beweglich und wird gegen das schwarze Teil geschraubt. Ich überlege, da noch eine Feder dazwischen zu machen. In der Schraube ist ein Stift, der sie in Position hält und dem Teil einen größeren Bewegungsspielraum gibt.
Erstmal prototype ich alle Teile mit dem 3d-Drucker und schau, ob alle so funktionieren, wie ich es mir gedacht habe. Dann kann ich die Teile immer noch aus Alu machen. Spart sichelich Frust.  Erstmal muss alles funktionieren.
Da ich kein Ingenieur bin, ist einiges Trial and Error. Aber das ist auch das Schöne daran.
Ich hoffe, jetzt ist es besser ersichtlich.
Vielleicht sind bei einem so leichtem Panzer gar nicht so große Kräfte am Werk, ich hab auch schon komplett 3d-gedruckte 1:6 Panzer gesehen. Ich bau erstmal fertig und teste, dann wissen wir mehr.
Grüße René
--
Wenn jemand sehen will, wie ich modelliere, dann schaut mal rein: http://www.twitch.tv/rero_design
|
|
| |
|
|
