22.02.2026, 12:25 Uhr
  OliverRauls
3D - Drucker
|

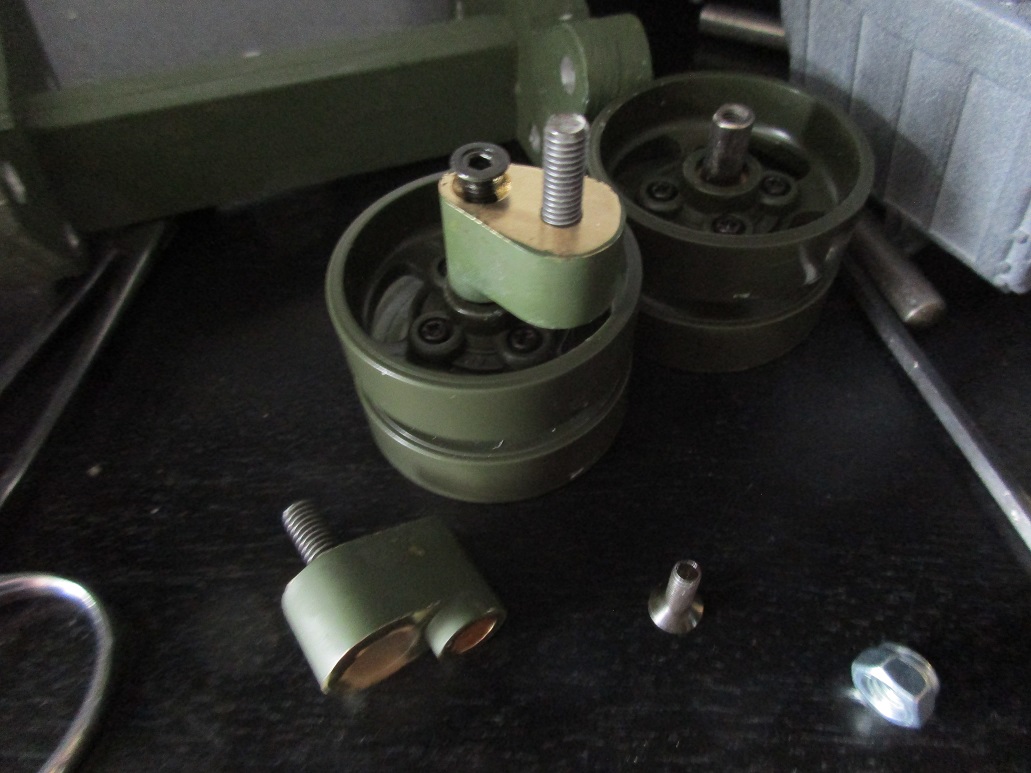

Die Schraube M4 zur Befestigung der Arme zum Einstellen der Kettenspannung hab ich einfach mit Stabilit (2K) Express im Arm verklebt. Jetzt ist es nur noch ein Gewindebolzen, passt. Damit funktioniert der Kettenspanner.

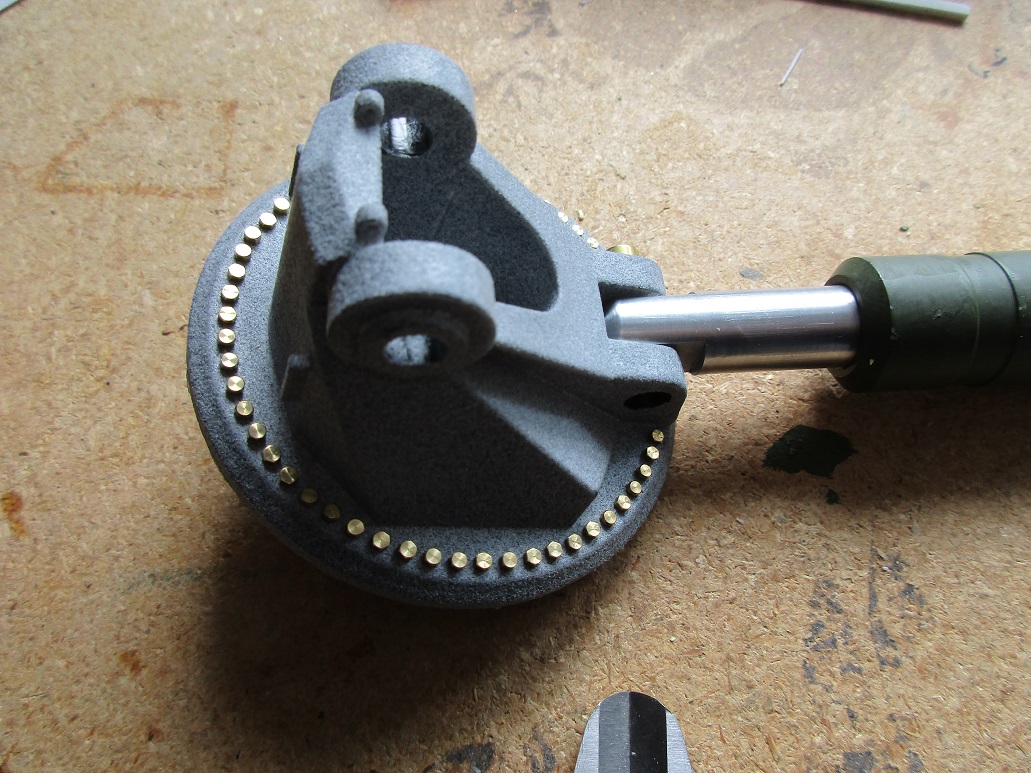

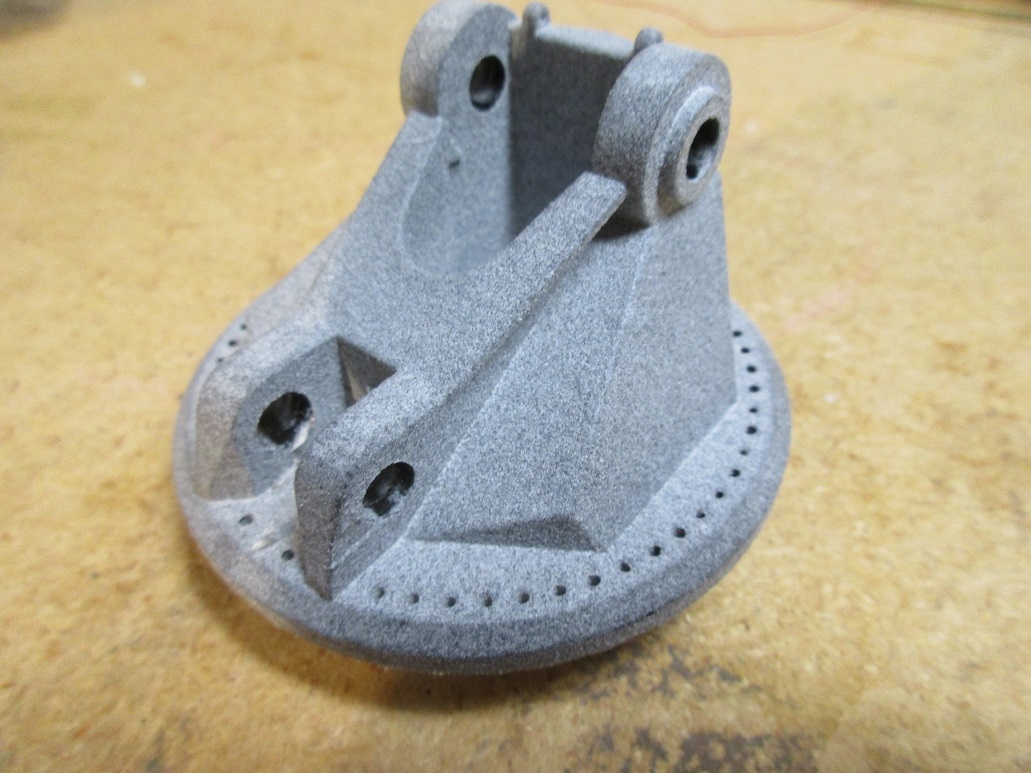

Die Basis des Kranarmes hab ich selbst gezeichnet. Es wurden eine Aufnahme für ein Nadellager integriert und die Schrauben sind separate Messingschrauben.
|
|
  1 |
|
|
05.03.2026, 09:31 Uhr
OliverRauls
3D - Drucker
|

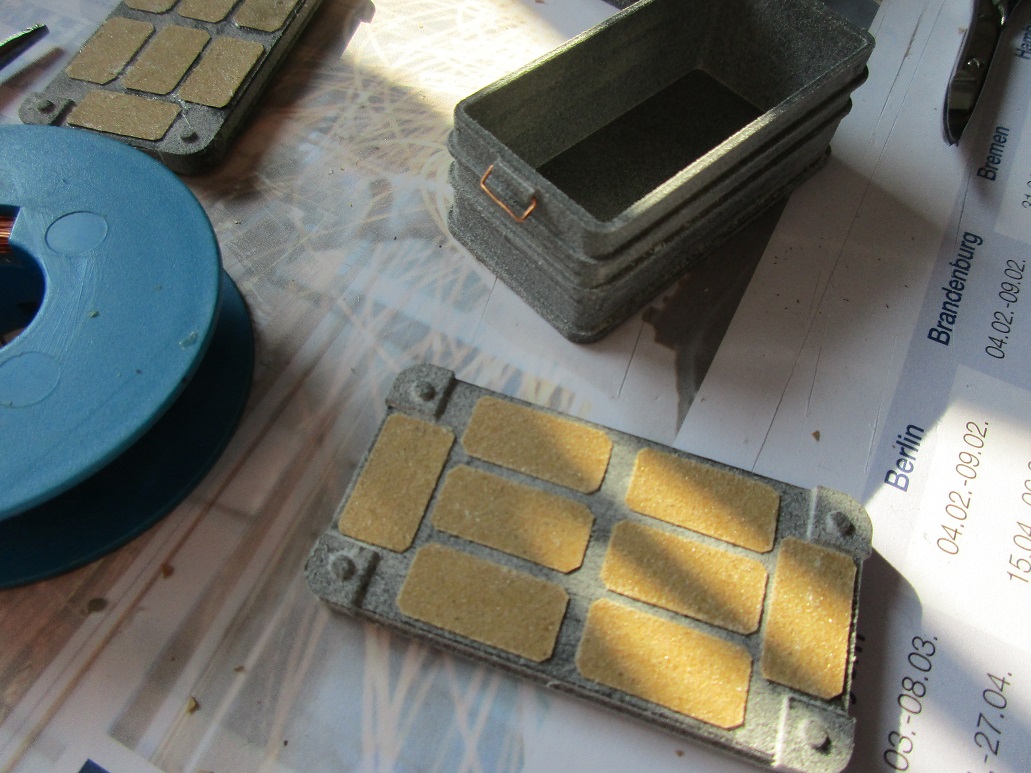

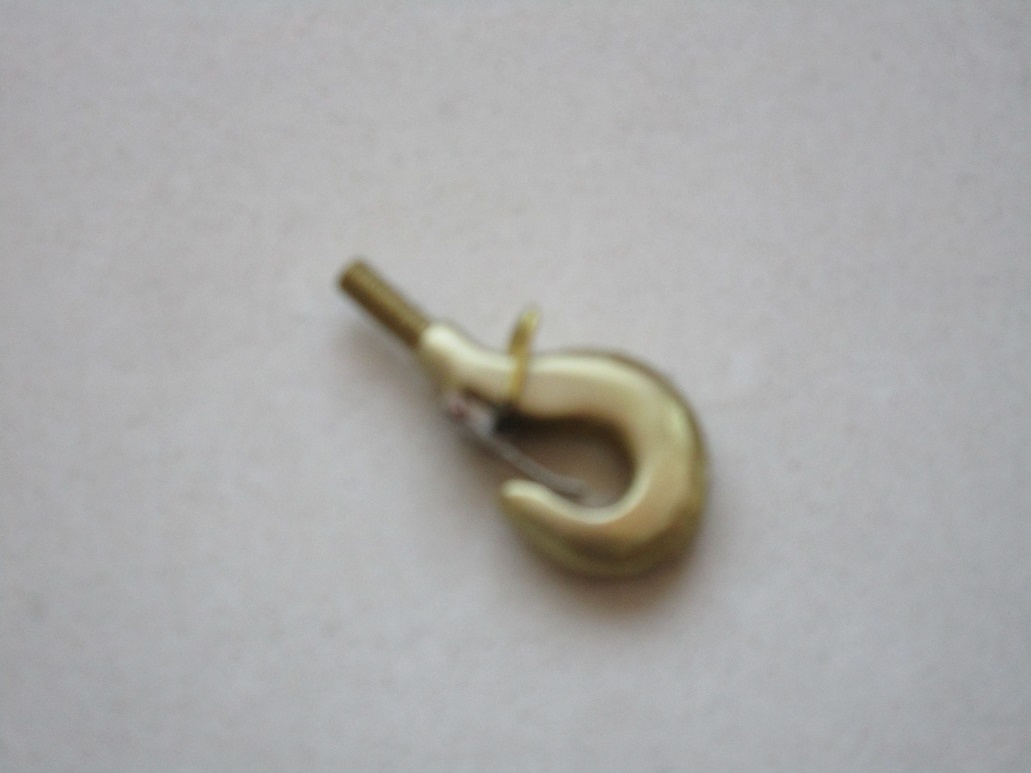

Trotz starker CAD Lastigkeit gibt es auch was zu basteln. Den Haken hab ich mit einer "Klinke" versehen um vor herausrutschen der Last zu schützen und die Boxen bekamen Griffe und AntiRutschBeläge. Diese bestehen aus 100er Schmirgelleinen (Papier) und werden einfach mit UHU aufgeklebt. Das hält.
|
|
| 1 |
|
|
15.03.2026, 10:07 Uhr
OliverRauls
3D - Drucker
|

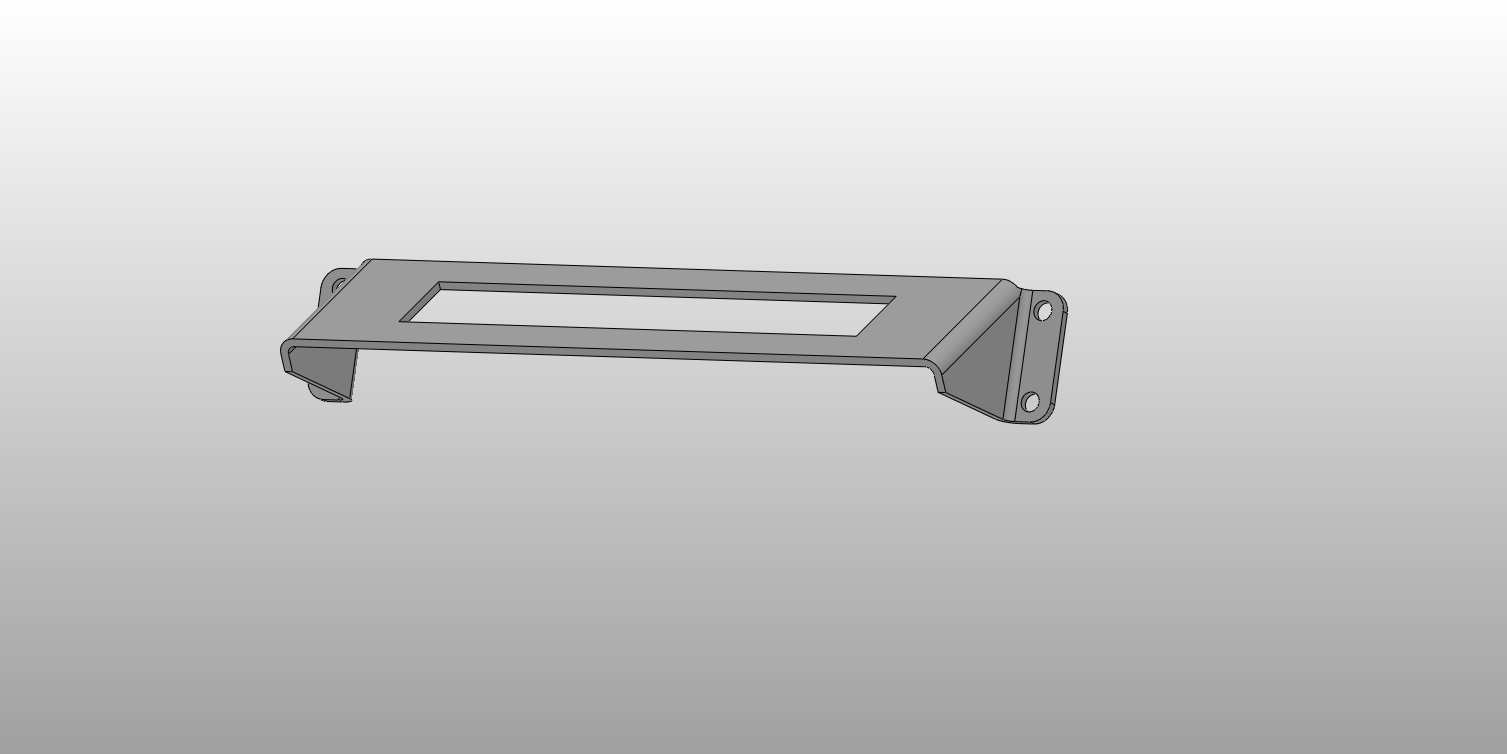

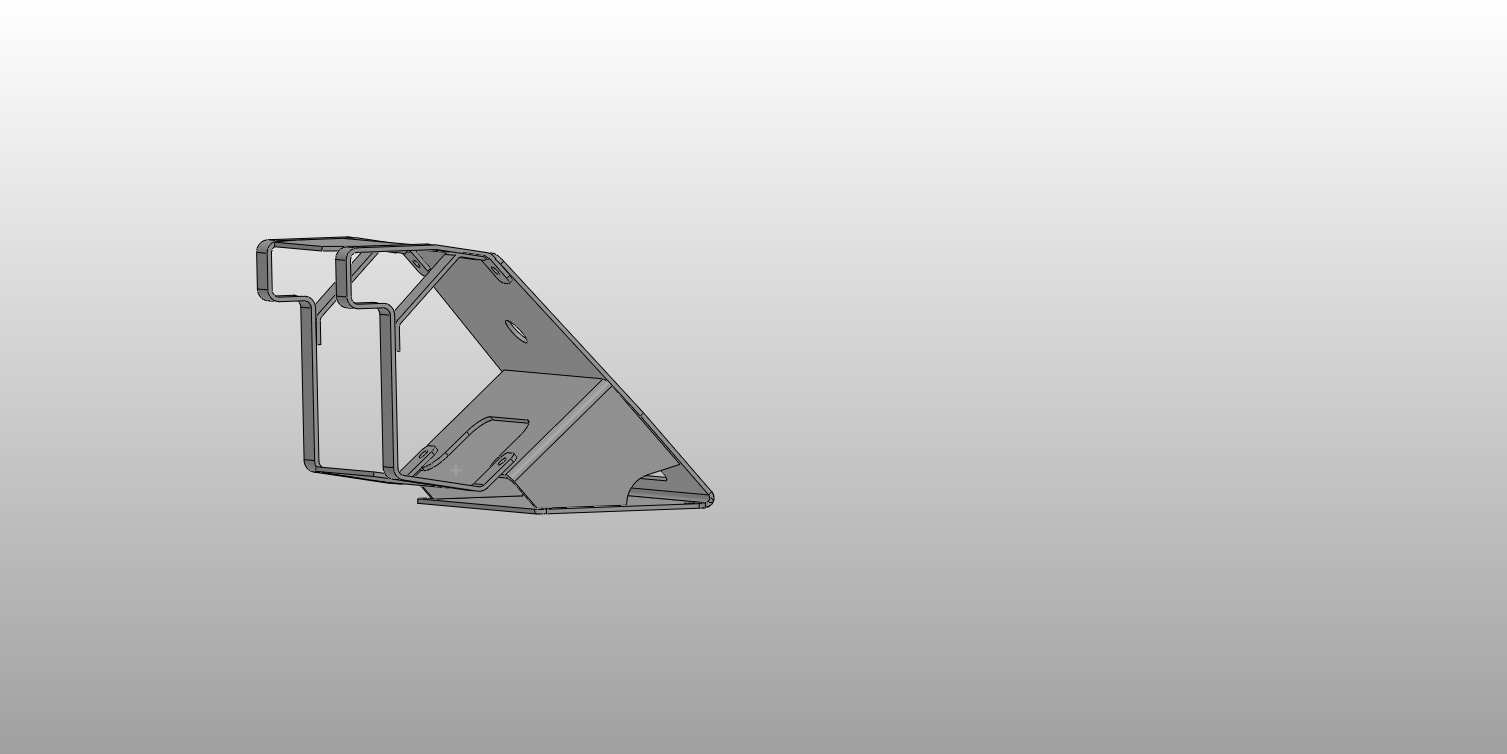

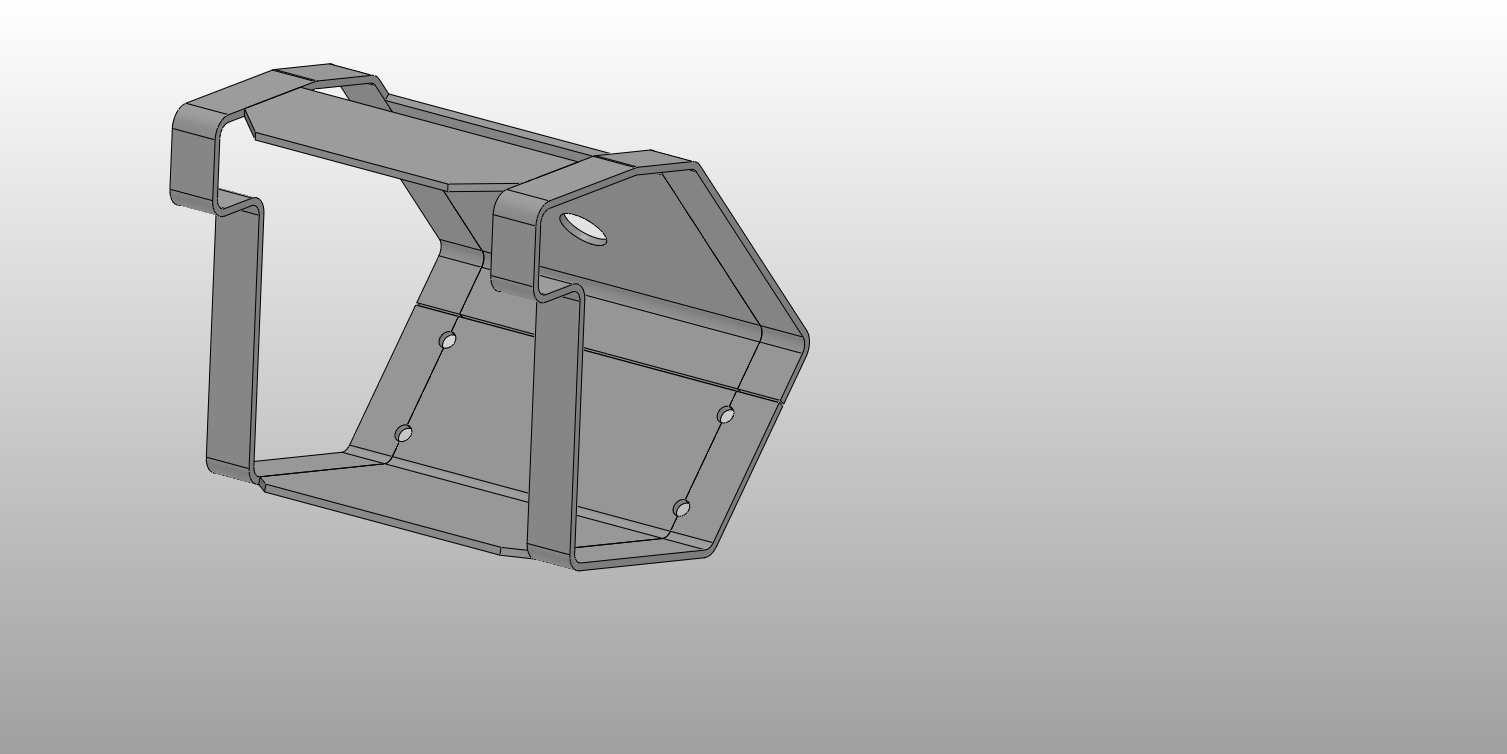

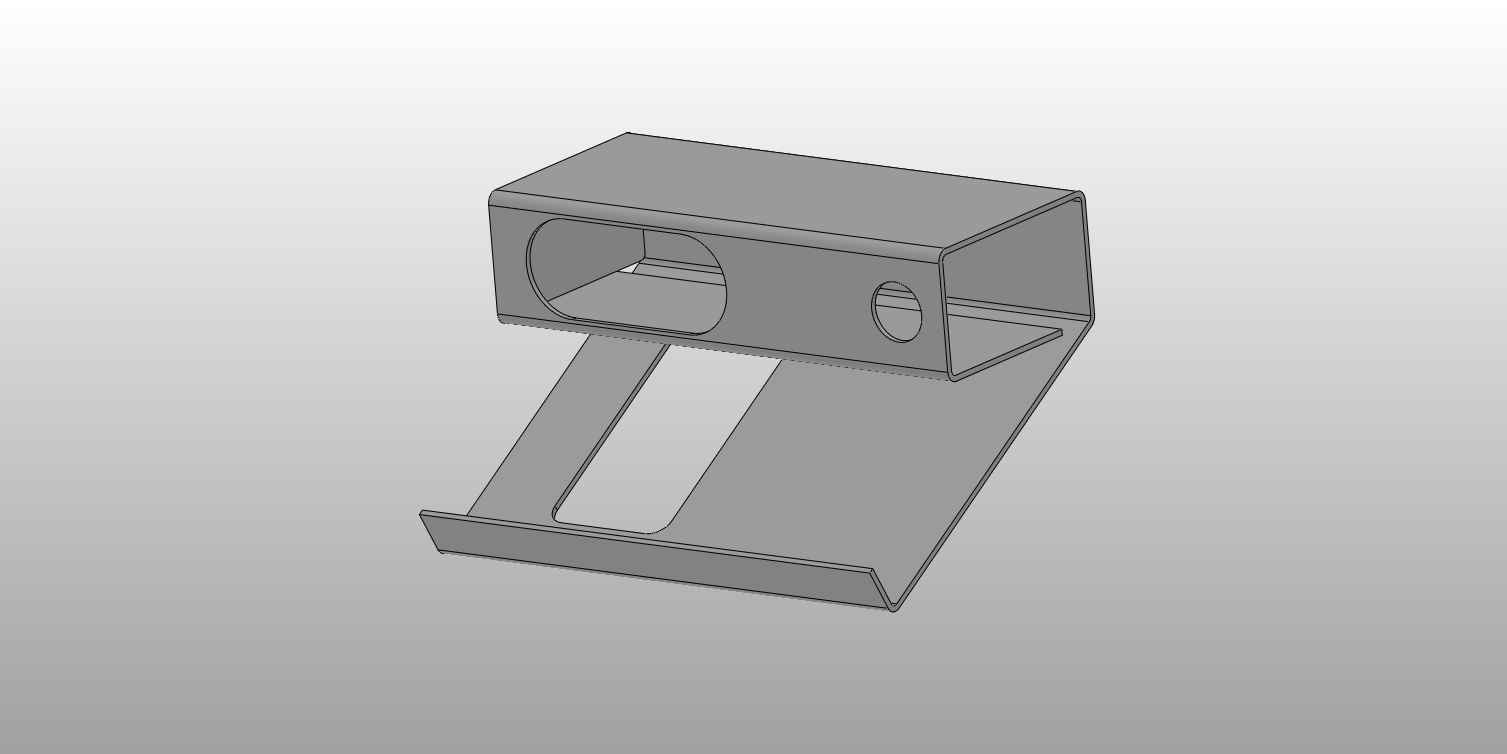

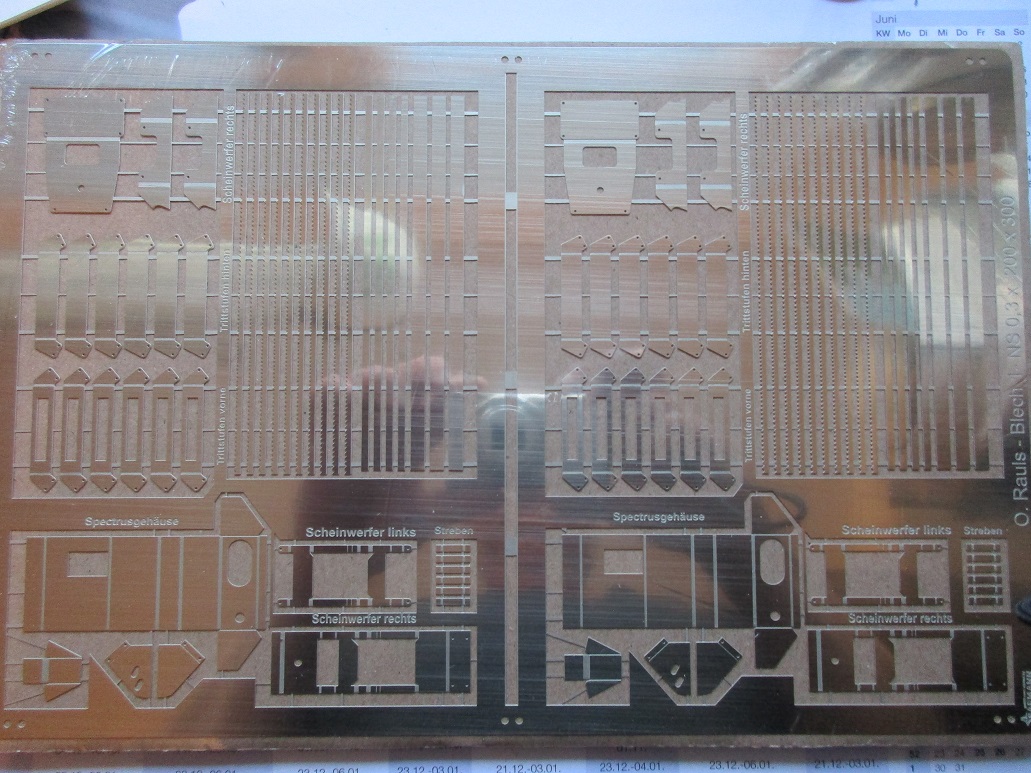

Da der Büffel doch einige "Blechteile" hat wie Trittstufen, Scheinwerfergehäuse und das Gehäuse des "Spectus" Fahrersichtsystems habe ich mich entschlossen diese als Fotoätzteile herstellen zu lassen. Dazu braucht es die Zeichnung einer Platine mit den "abgewickelten" Bauteilen. Die Zeichnung der Platine muss in 2D Schwarz/Weiß erstellt sein. Sie entsteht aus einer 2D Abwicklung der Teile. Hierzu ist am besten ein Grafikprogramm geeignet. Da ich so etwas noch nicht gemacht habe half mir ein anderer Modellbauer hier aus dem Forum (DANKE Michael!)
Jetz bin ich gespannt auf die Umsetzung.
Alle diese Teile sind nur aufgrund von Fotos und vergleichen mit den Zeichnungen entstanden. Daher entschuldigt bitte wenn manches Detail vielleicht nicht ganz "scale" ist.
Oli
|
|
| |
|
|
25.03.2026, 09:25 Uhr
OliverRauls
3D - Drucker
|

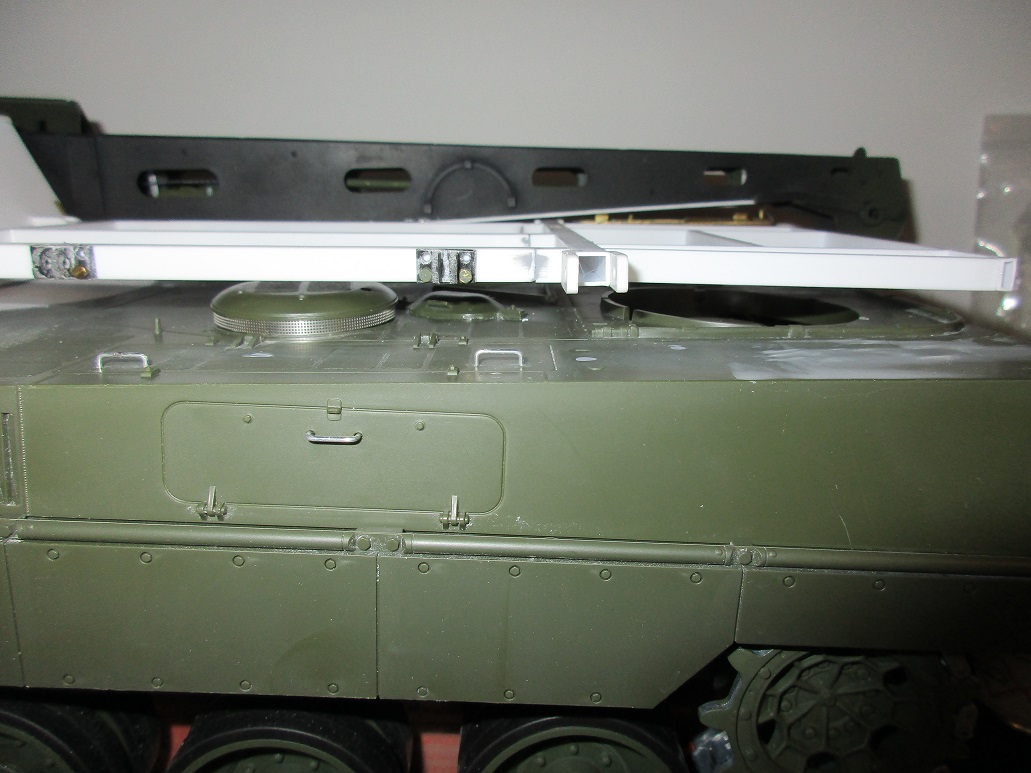

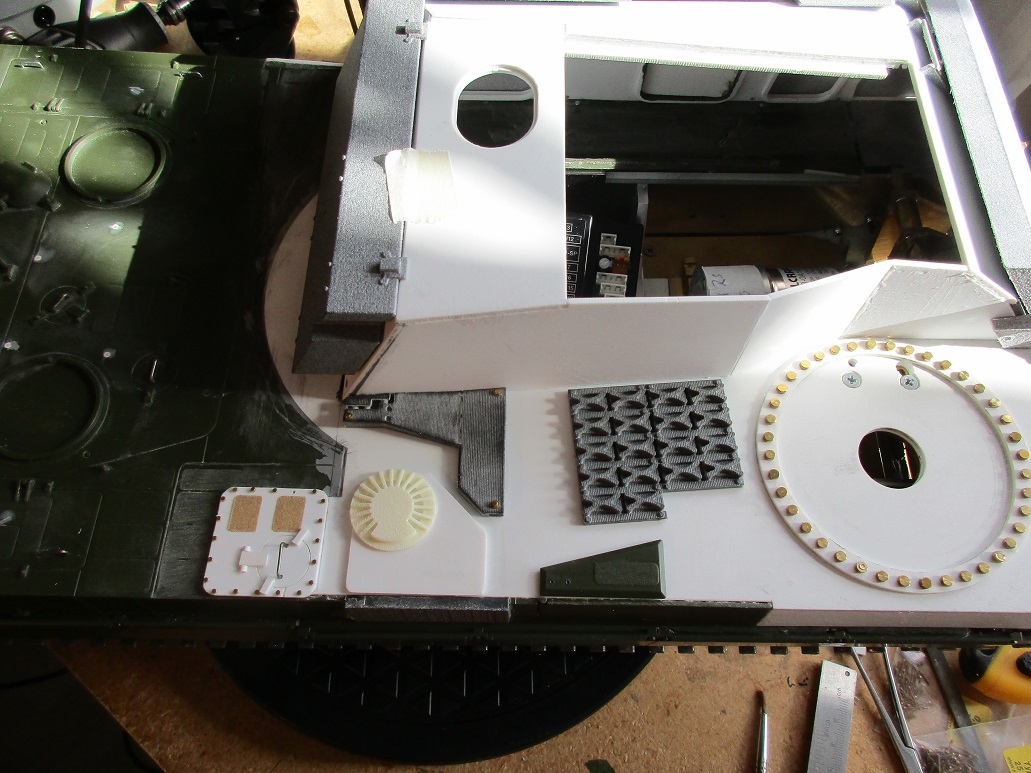

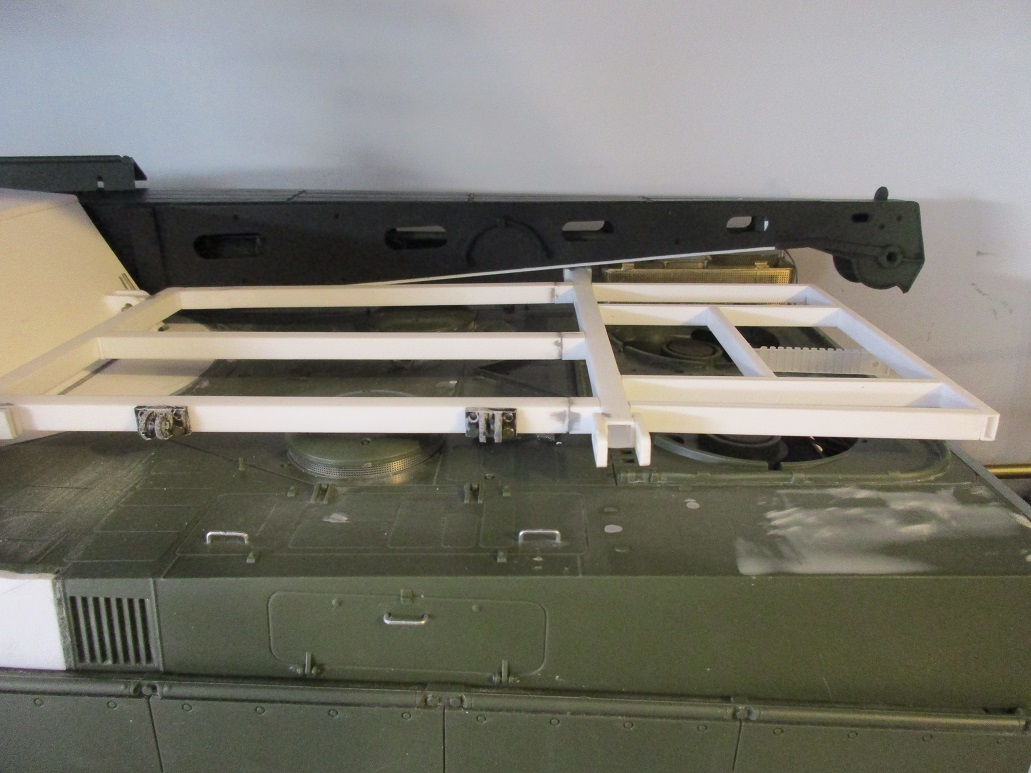

Nach viel Grübeln ob der hintere große Staukasten "waagerecht" ist und nicht der Kontur der Oberwanne folgt habe ich mir den Baubericht von Gerhard "Eiche" und seinem 3A1 nochmal angeschaut. Und- da findet sich die Lösung. Der Ausrüstungsträger "knickt" im hinteren Bereich leicht ab. So macht das Sinn. Zudem erschien er mir etwas lang. Also gleich gekürzt. Aktuell sitze ich am "gestalten" des Laufrollenadapters (geht noch) und des "Bergeschlittens". Aufgrund fehlender Unterlagen reines Probieren. Aber es wird. Virtuell.
|
|
| 1 |
|
|
01.04.2026, 10:03 Uhr
OliverRauls
3D - Drucker
|

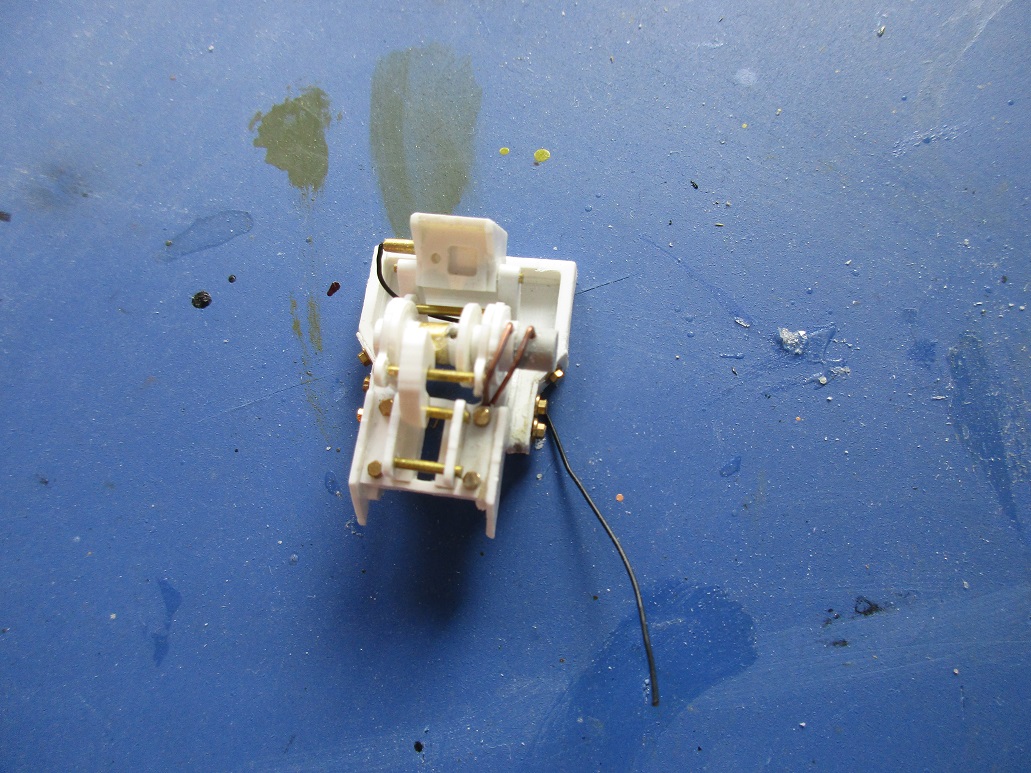

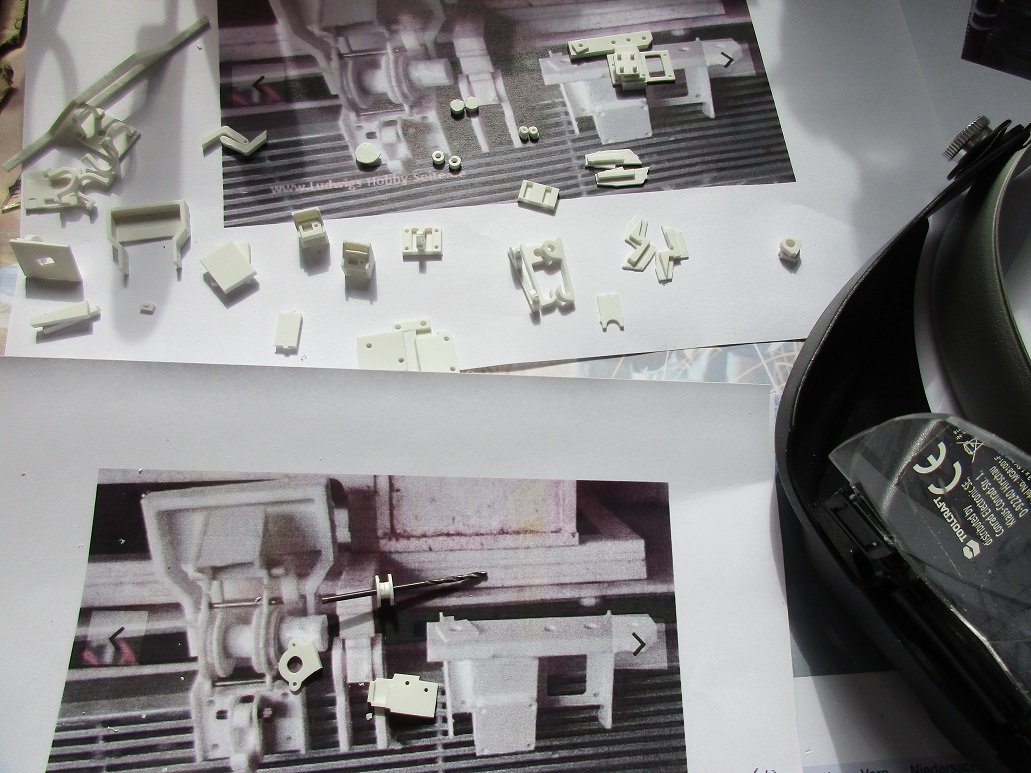

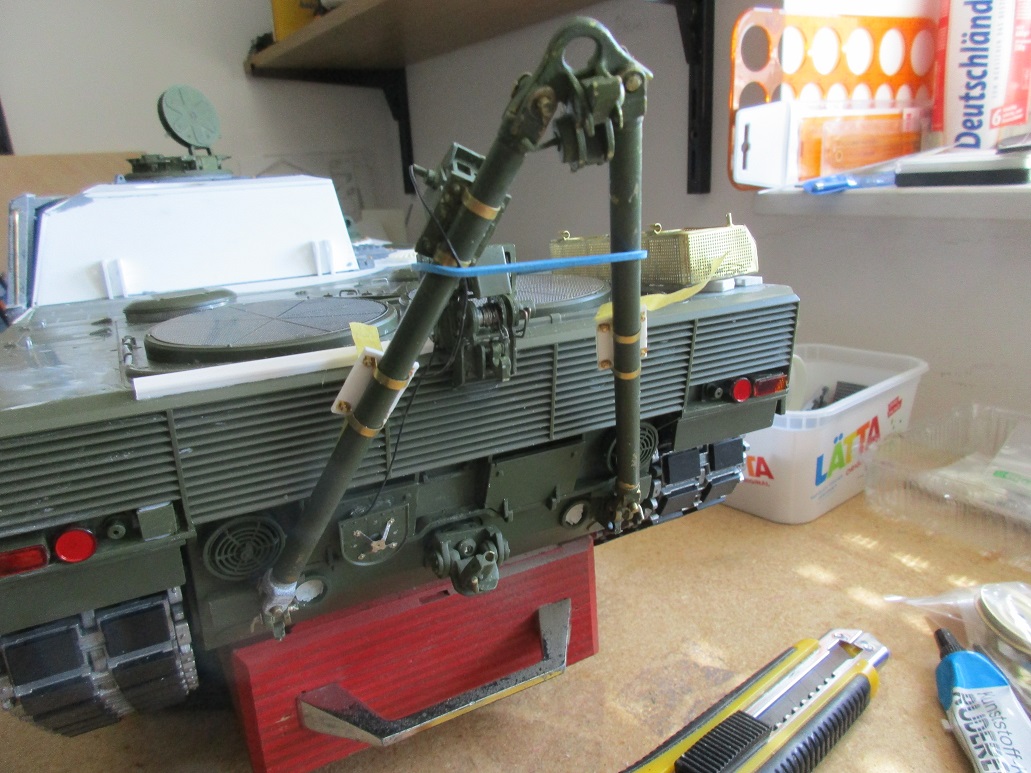

Da das Wetter schlecht war und ich Zeit und einen freien Basteltisch hatte hab ich mir ein Puzzle bestellt. Viele Teile, nur Bilder, keine Anleitung oder exakt beschriebener Bestellumfang. Nur die Ansprache im Shop "Büffel Heck Detailsatz mit Schleppschere 1zu 16".
Ok, das fehlte noch am Büffel und schien nicht trivial. Da der Preis wirklich passte hab ich das bestellt.

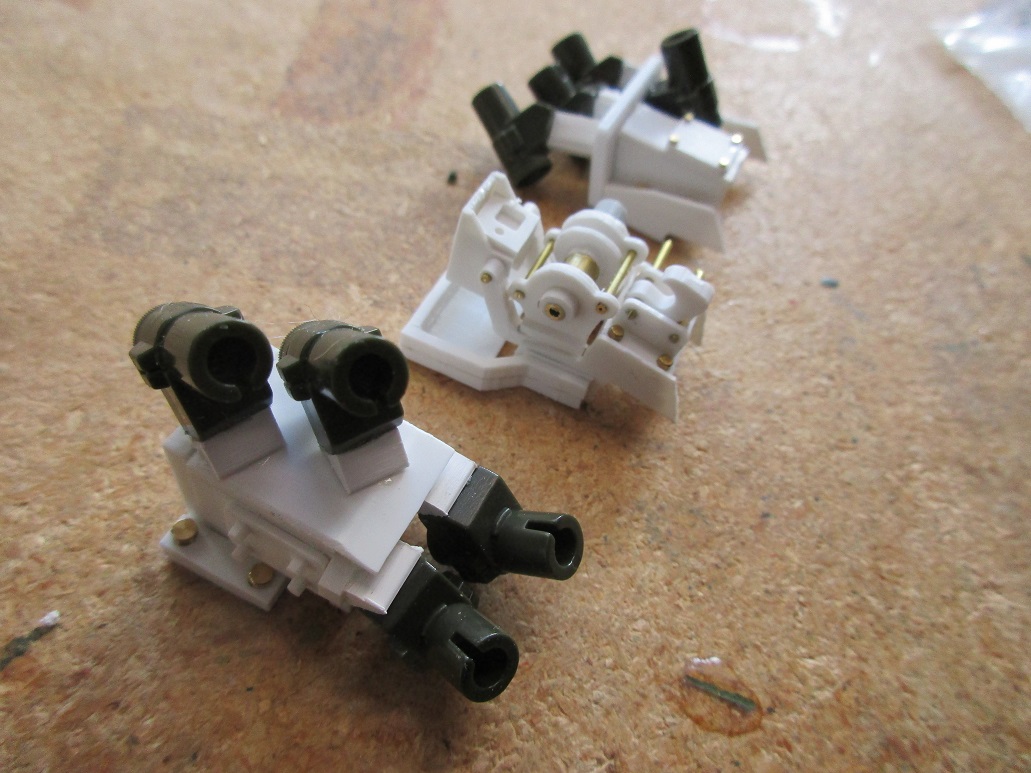

Nach Stunden hab ich das daraus gemacht (weiß nicht genau ob das so soll....)
und das
"Zusammengepuzzelt"
An der Schleppschere an sich sitze ich noch. Die Lösung die Halter um die Rohre als Frästeil zu fertigen gefällt mir nicht. Ich werd mich mal an Messingstreifen und Miniaturschrauben versuchen. Wetter ist ja noch schlecht.
Oli
|
|
| 2 Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 01.04.2026 10:04. |
|
|
01.04.2026, 17:08 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Oli,
schönes Puzzle, das sieht doch ganz gut aus .
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
02.04.2026, 12:38 Uhr
OliverRauls
3D - Drucker
|

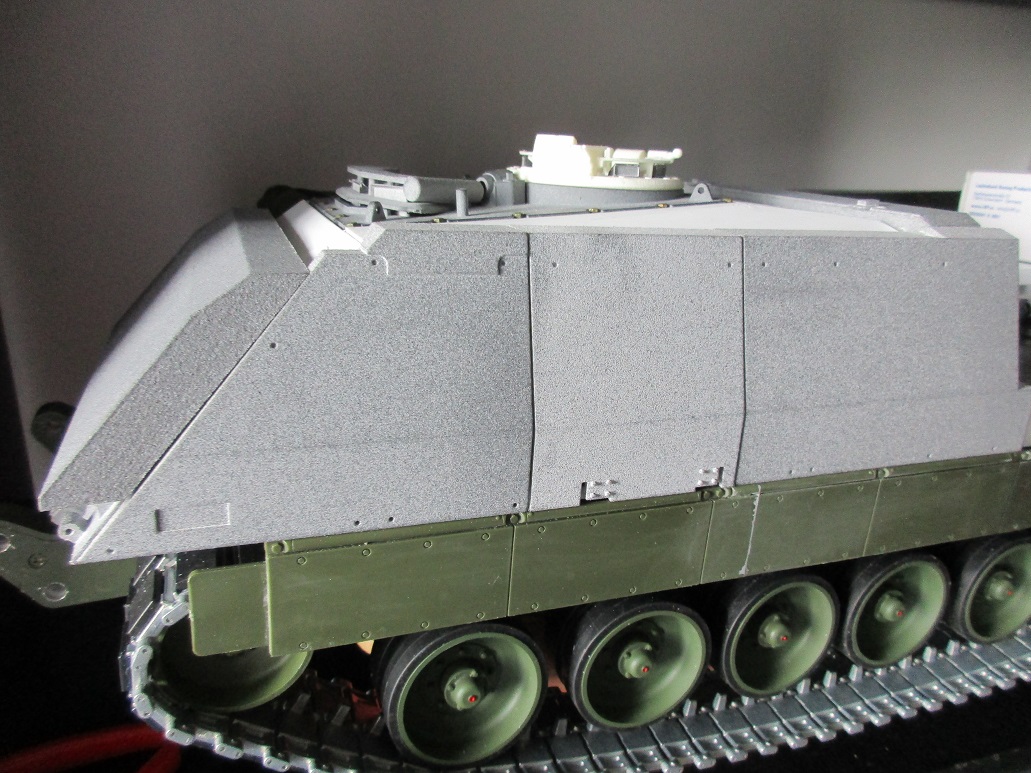

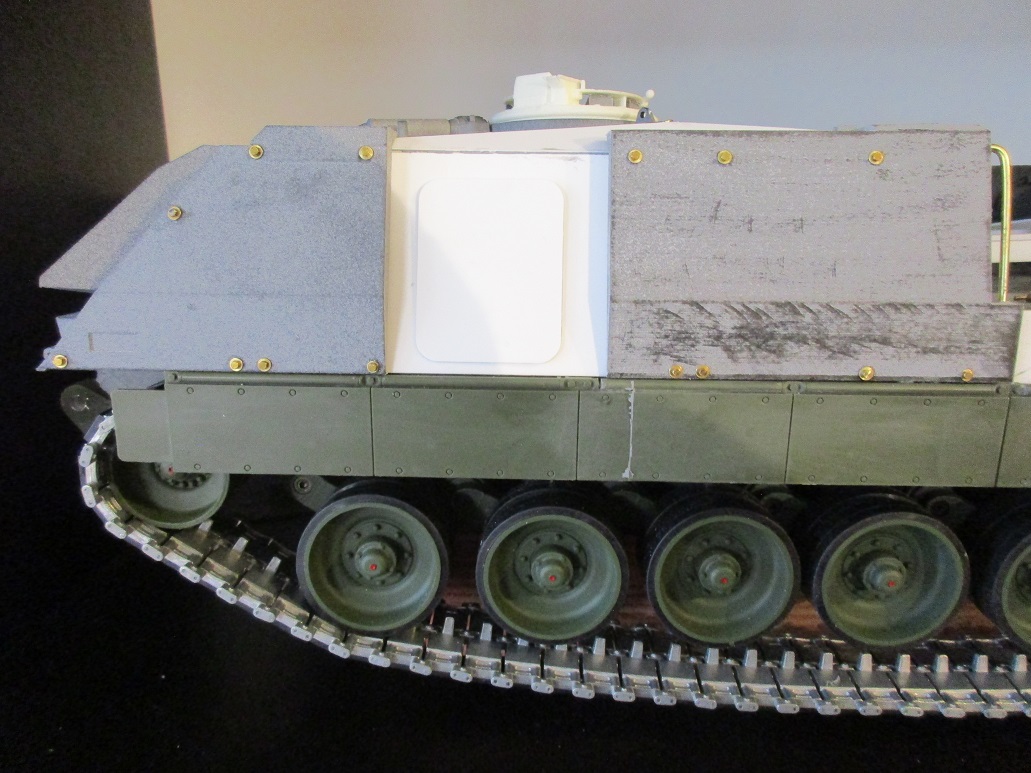

Mittlerweile sind auch die ersten Teile der Zusatzpanzerung eingetroffen. Ich werd wohl das mittlere Segment der seitlichen Panzerung weglassen um weiterhin die Einstiegluke zum öffnen haben zu können.
|
|
| |
|
|
02.04.2026, 15:37 Uhr
Radfahrer
|
Hallo Oliver,
kannste nich was mit Magneten fummeln, klack drann und fertsch?
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
02.04.2026, 15:47 Uhr
SLT50-2
Der Dachsmaster
|
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
02.04.2026, 15:48 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Oli ,
Recht hat der Olaf , so würde ich das auch machen;)
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
02.04.2026, 19:57 Uhr
OliverRauls
3D - Drucker
|
Für die mittlere Panzerung ja. Der Rest wird festgeklebt.
|
|
| |
|
|
11.04.2026, 10:14 Uhr
OliverRauls
3D - Drucker
|

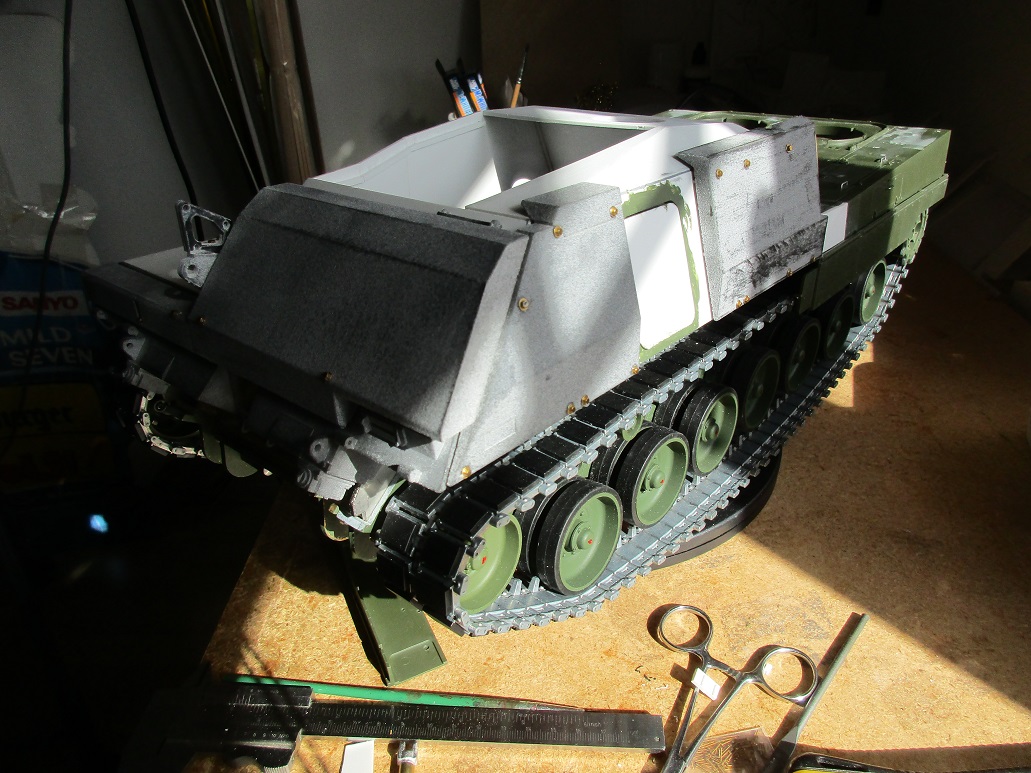

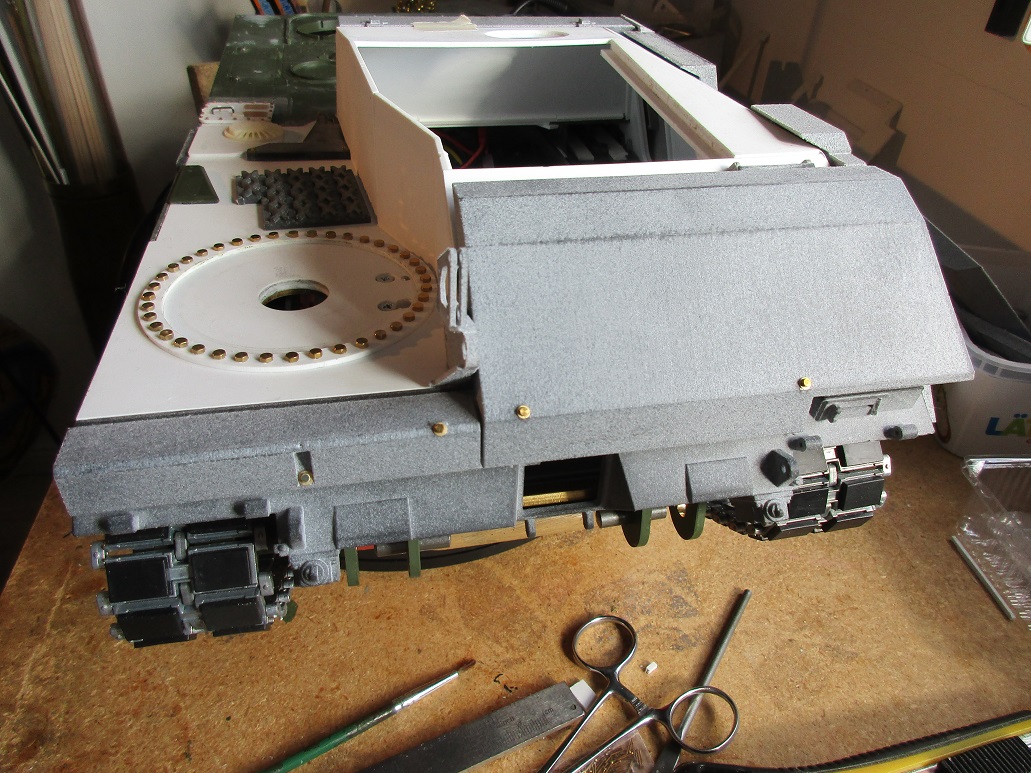

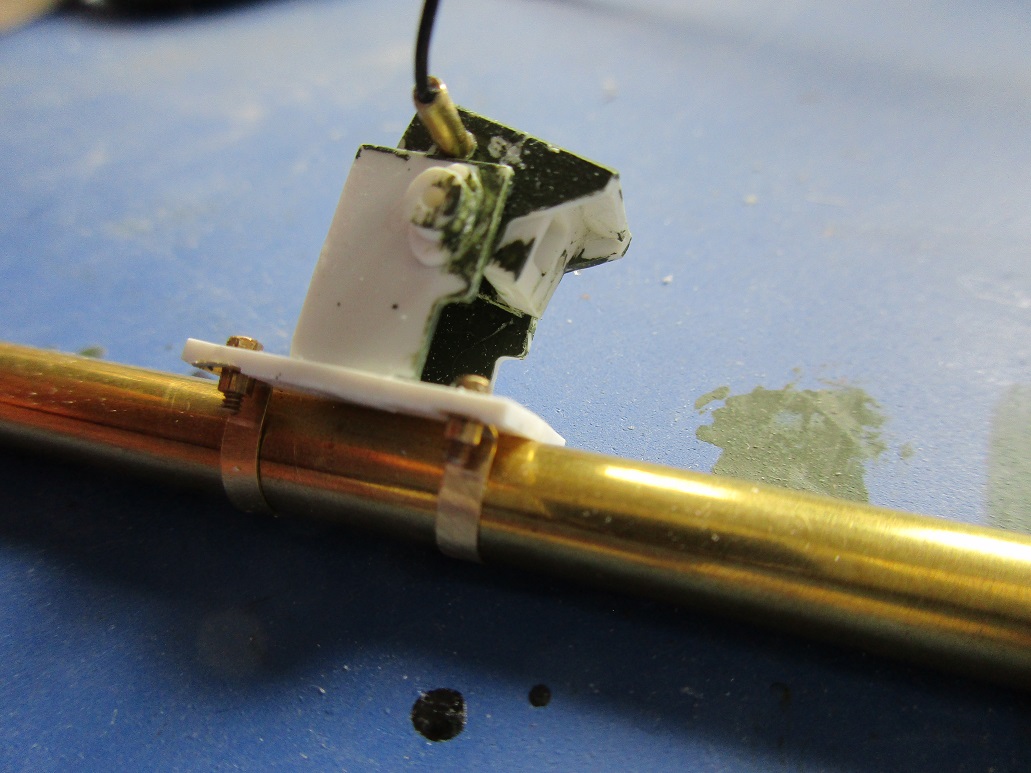

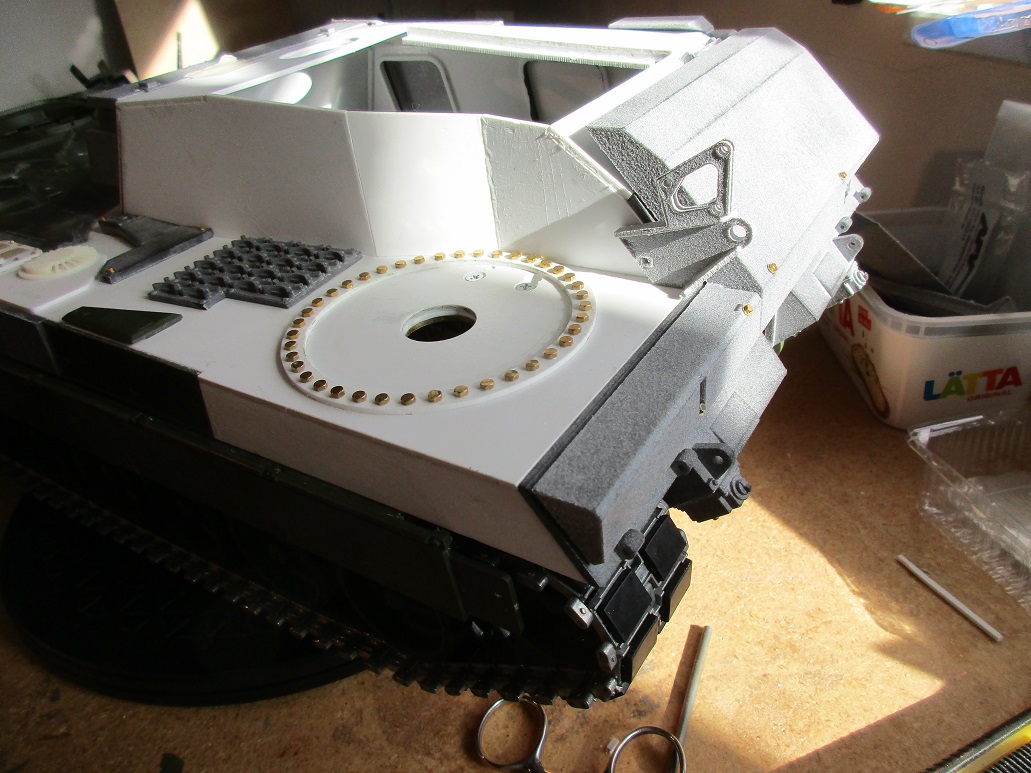

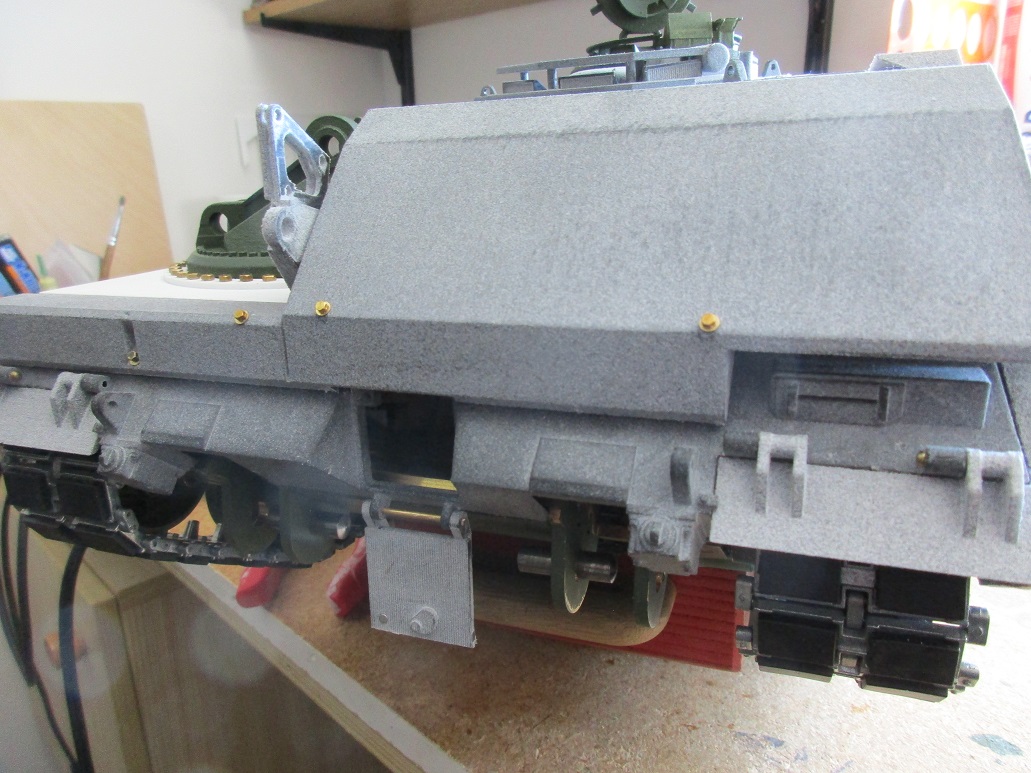

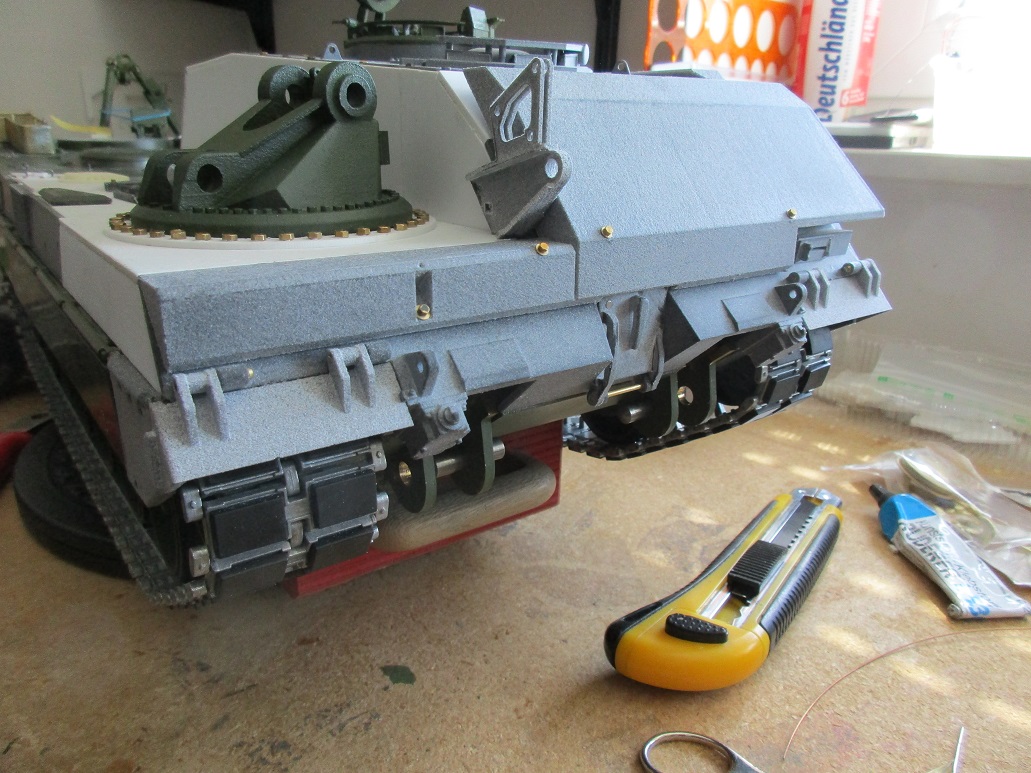

Auch die Front(zusatz)panzerung ist angekommen. Wirkt schon so also ohne die Teile die noch dran müssen mächtig. Wie geschrieben werd ich das mittlere Seitenteil weglassen bzw. abnehmbar machen damit man die Seitentür öffnen kann. Den Bausatz der Gefechtsfeldbergevorrichtung hab ich etwas gepimpt mit Messing schrauben und Streifen. Fummelei.
Oli
|
|
