Thema:  Bergepanzer "Büffel" auf Basis Tamiya Leopard 2 in der Version 3A1 |
[ - Antworten - ] |
08.01.2026, 13:18 Uhr
  OliverRauls
3D - Drucker
|

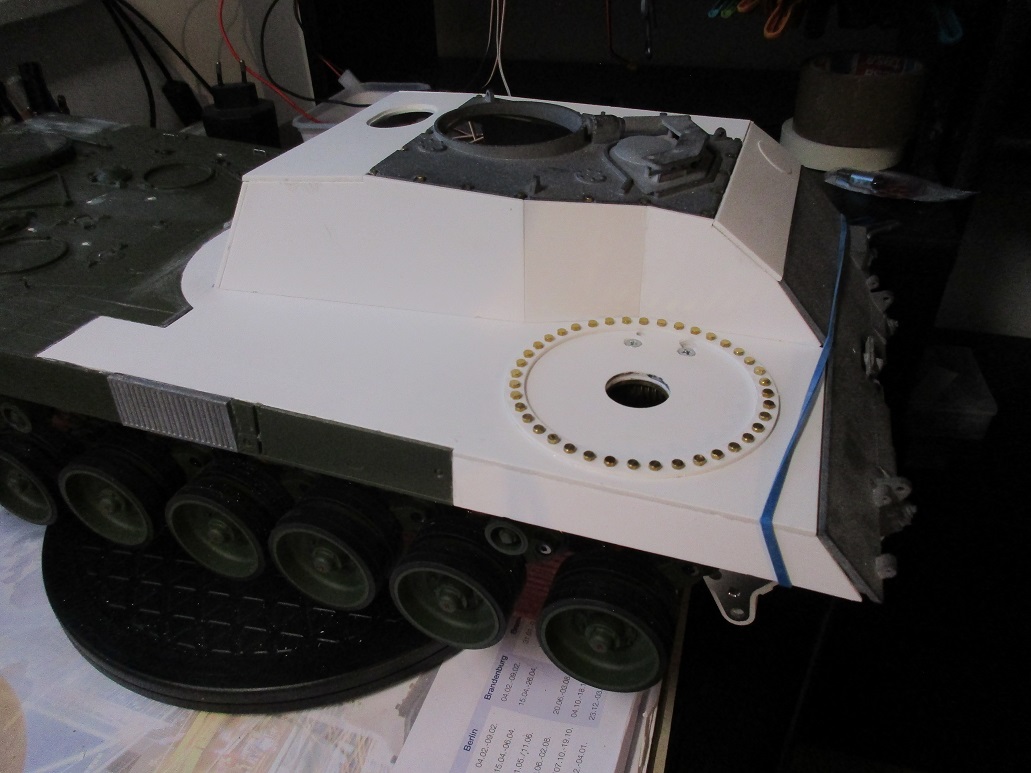

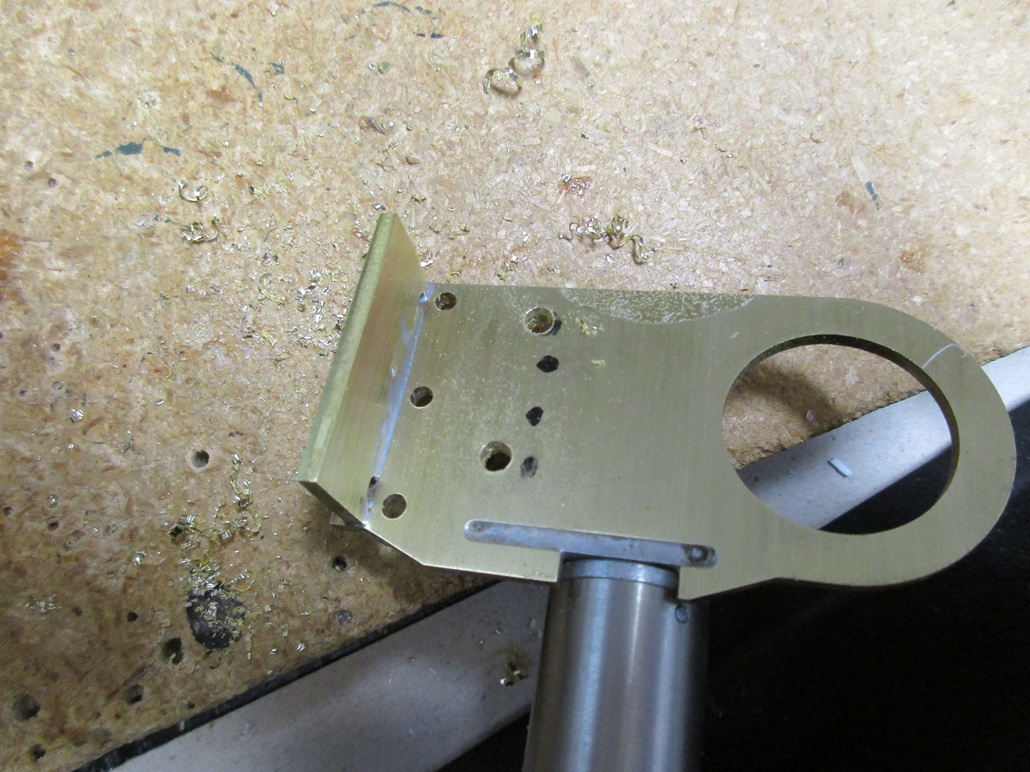

Mittlerweile habe ich die Frästeile an der zentralen Stelle, den Resten des Ex Turmdrehkranzes mit der Restwanne verklebt. Es passt wunderbar. Jetzt kann es mit der gesamten Kasematte weitergehen. Dazu die Aufnahmen hinten für die Gefechtsfeldbergeeinrichtung, die AFV Räumschildmechanik (nachgearbeitet, Antrieb getauscht, Endschalter befestigt und verkabelt....) und die Crawlerwinde schin mal eingesetzt. Die braucht noch eine Aufnahme, klar. Ausserdem den AFV Drehantrieb Kran mit Befestigungsbohrungen versehen.
Die Wetterprognose für die kommenden Tage sagt ja extremes Bastelwetter an. Wenn nur das Schneeräumen nicht wäre. Nervig.
Oli
|
|
  1 |
|
|
17.01.2026, 09:27 Uhr
OliverRauls
3D - Drucker
|

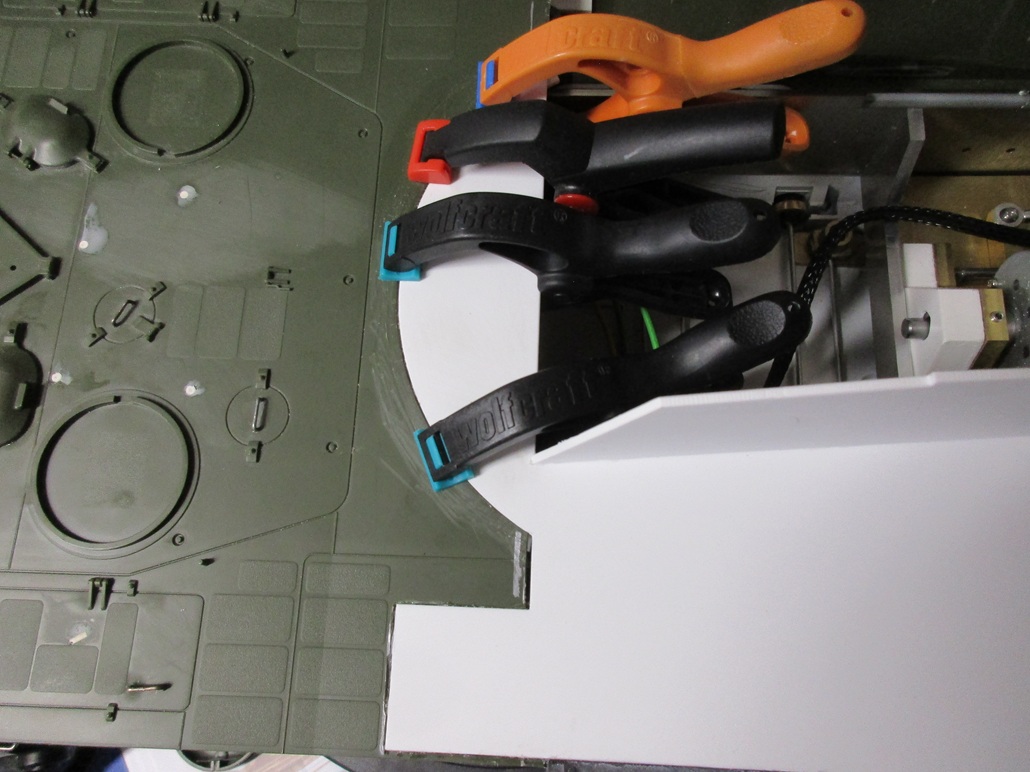

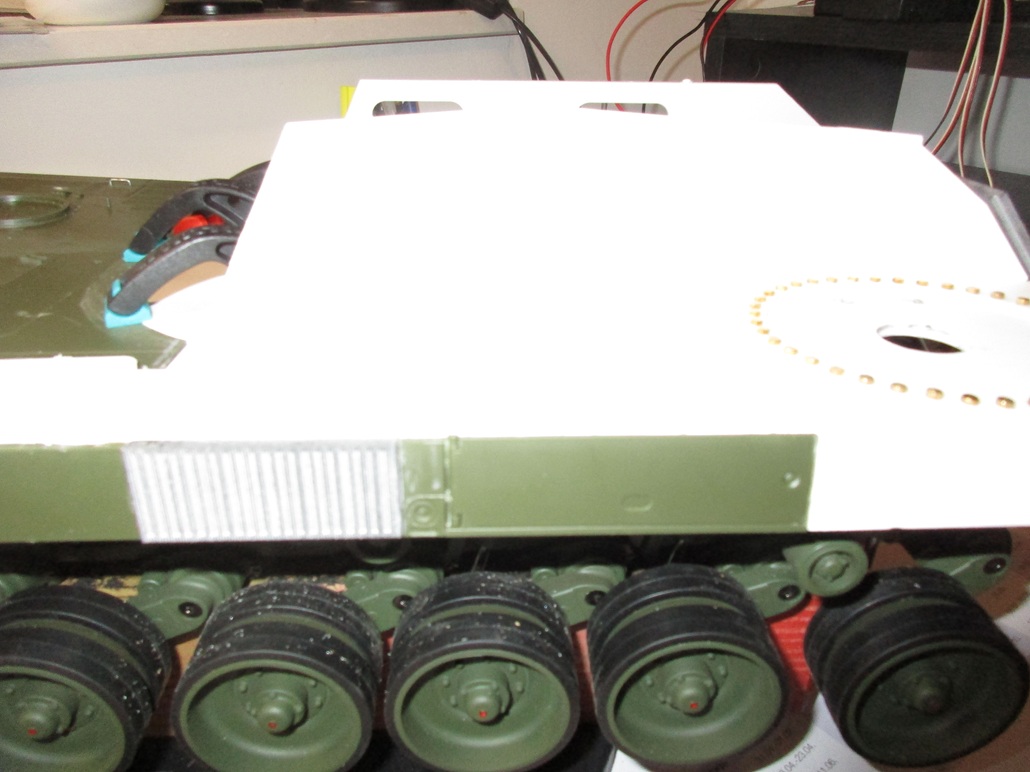

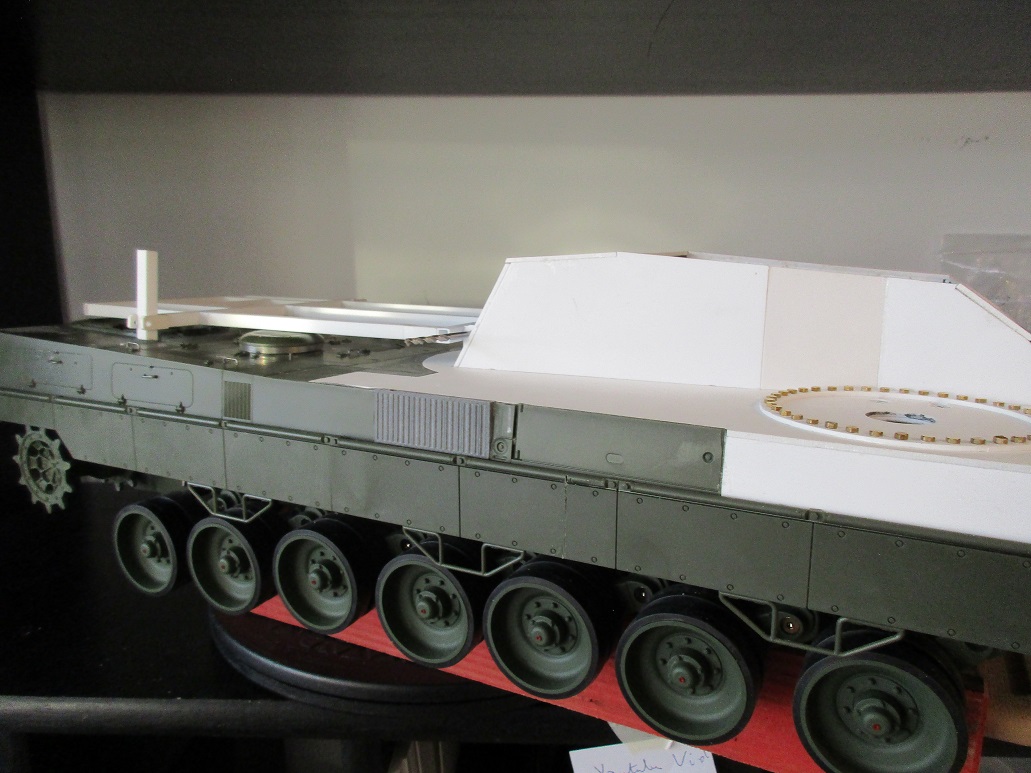

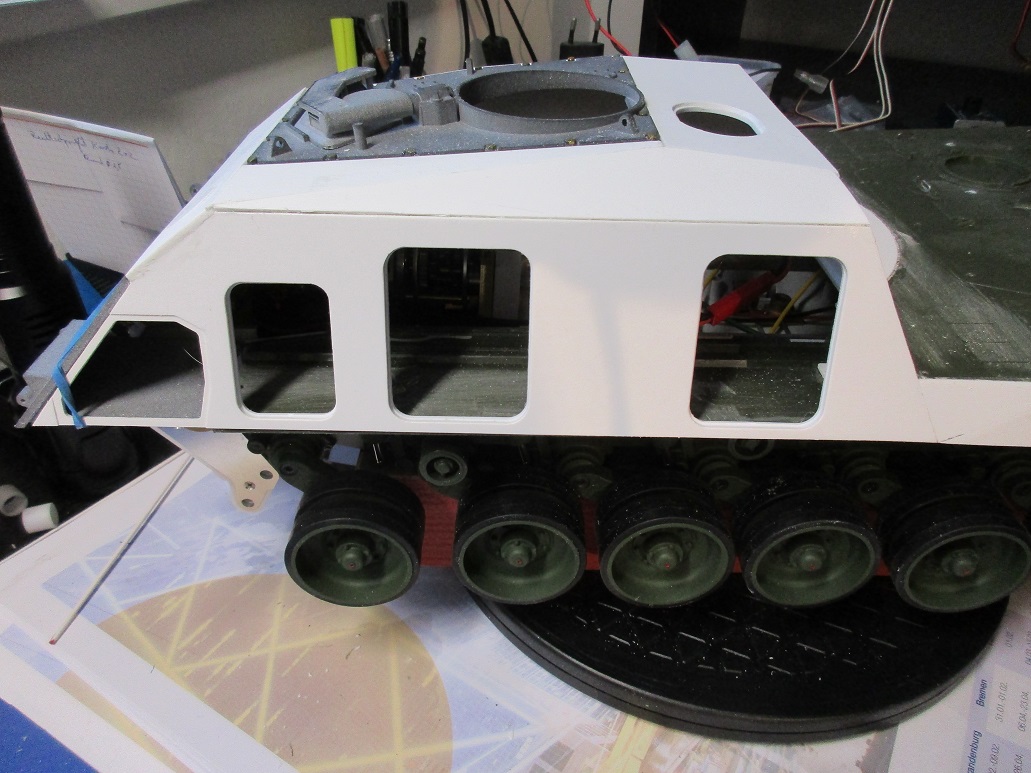

Auf Bild 1 seht Ihr die "Schnittstelle" Oberwanne Tamiya zum Frässatz Kasematte. Passt. Bisher noch kein Spachtel! Aber ganz ohne wird es wohl nicht gehen. Die Kasemmatte ist soweit fertig. Das Gummiband kommt weg wenn ich die Kasemattenfront (das Druckteil) anklebe. Jetzt, wo ich sehe, das keine großen "Böcke" mehr da sind kann das passieren.
|
|
| 2 |
|
|
23.01.2026, 13:21 Uhr
OliverRauls
3D - Drucker
|

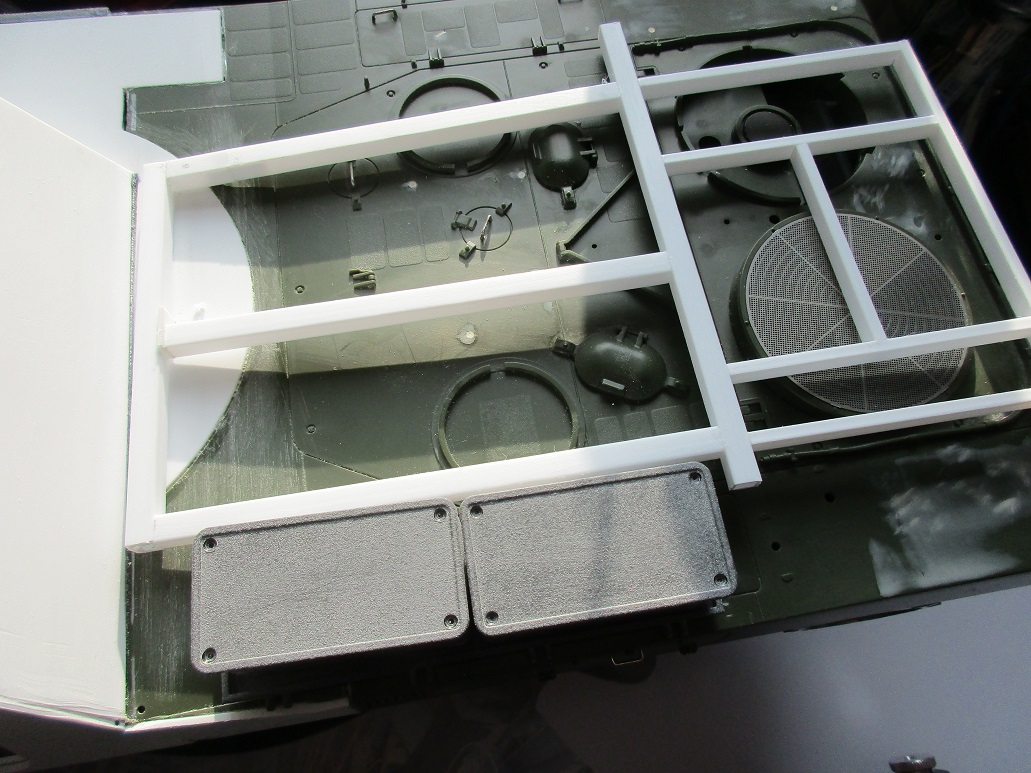

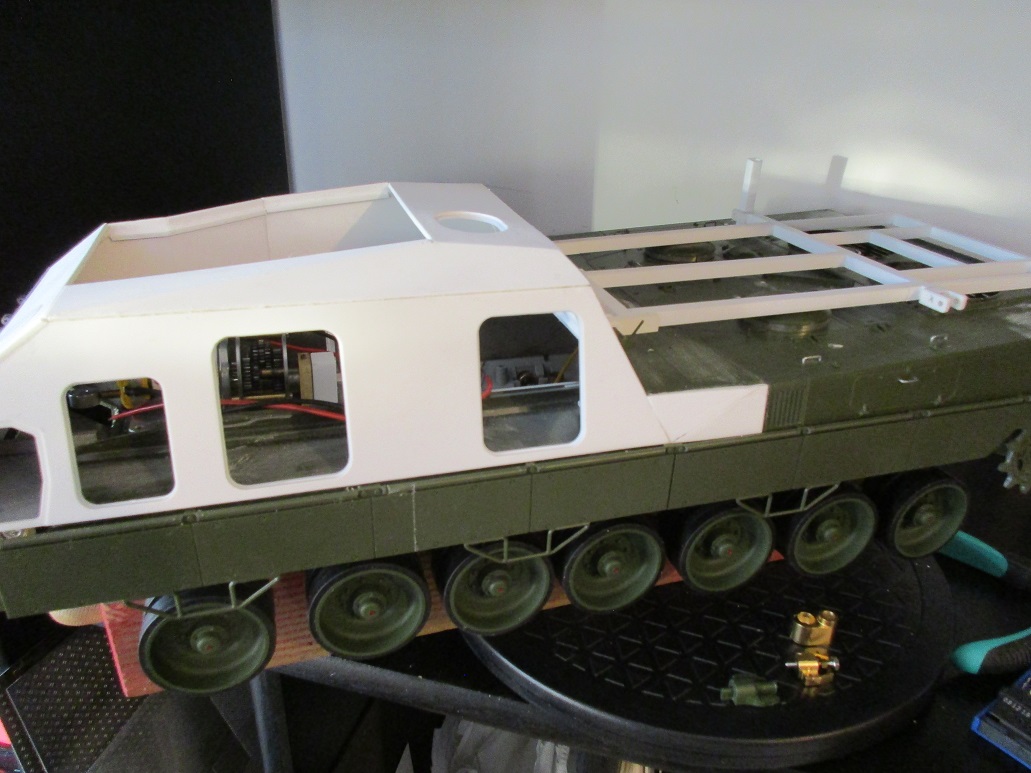

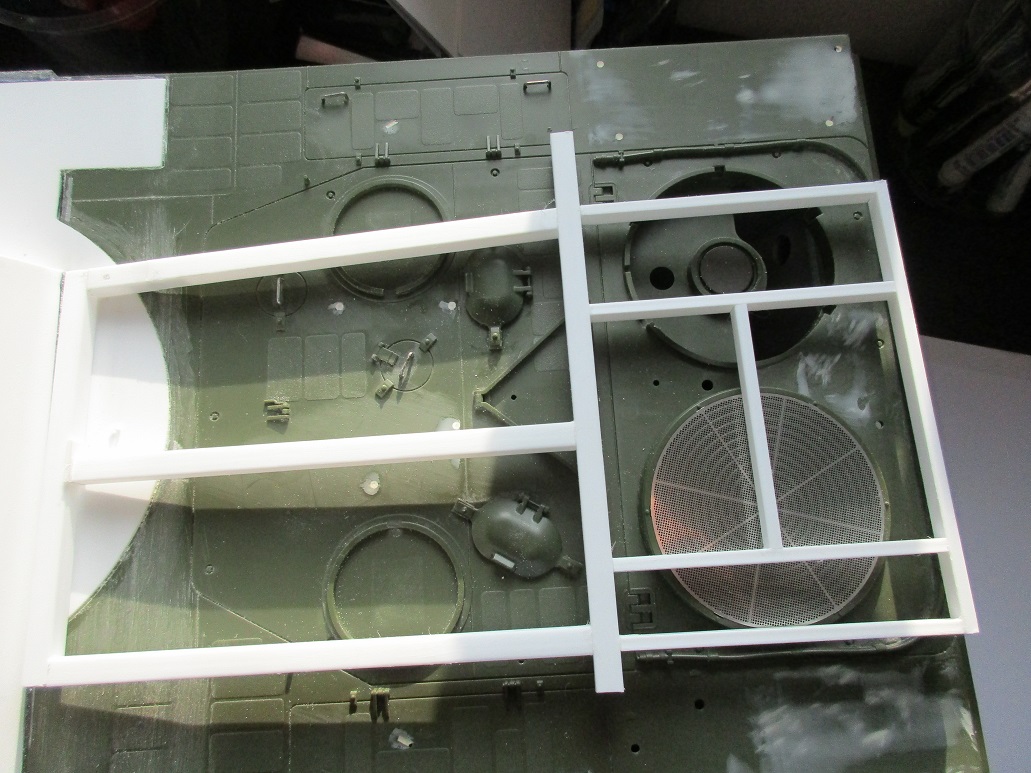

In Arbeit aktuell ist der Ausrüstungsträger.
Dieser entstand aus Polyprofilen. Ich denke für das geringe Gewicht was er tragen soll ausreichend und gut zu verarbeiten.
Oli
|
|
| 1 |
|
|
29.01.2026, 19:20 Uhr
Kradfahrer
|
Hallo Oli,
schau dir nochmal den Geräteträgers von dir an,
bevor du den fertig stellst.
Gruß Falko
|
|
| |
|
|
29.01.2026, 19:23 Uhr
Kradfahrer
|
Hey,

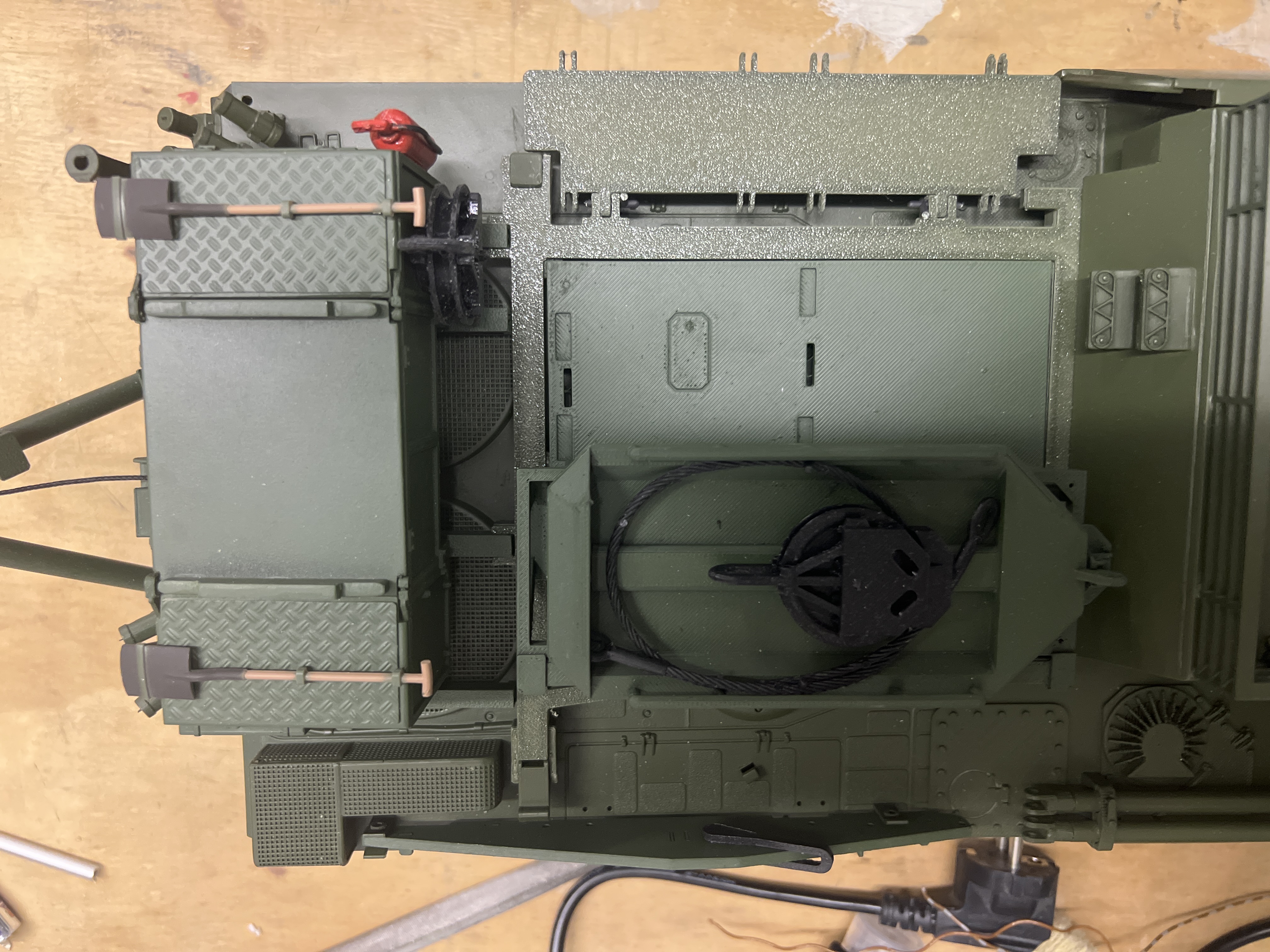

und einmal auf dem BPz.
Die Sockel für den Träger sind hinter den Klappen.
Gruß Falko
|
|
| |
|
|
30.01.2026, 08:52 Uhr
OliverRauls
3D - Drucker
|
Falko, danke für den Hinweis. Wenn die Befestigungen für den Träger dran sind passts.
Ich arbeite nur nach Fotos und die sind spärlich. Besonders von den Dingen auf der Wanne.
Oli
|
|
| |
|
|
30.01.2026, 18:03 Uhr
scenic99
Bob der Baumeister
|
Hi,
tja der Falko ... der alte Büffel Spezi
Gruß
Dirk
--
email@dirkkristen.de
|
|
| 1 Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 30.01.2026 18:04. |
|
|
10.02.2026, 09:32 Uhr
OliverRauls
3D - Drucker
|

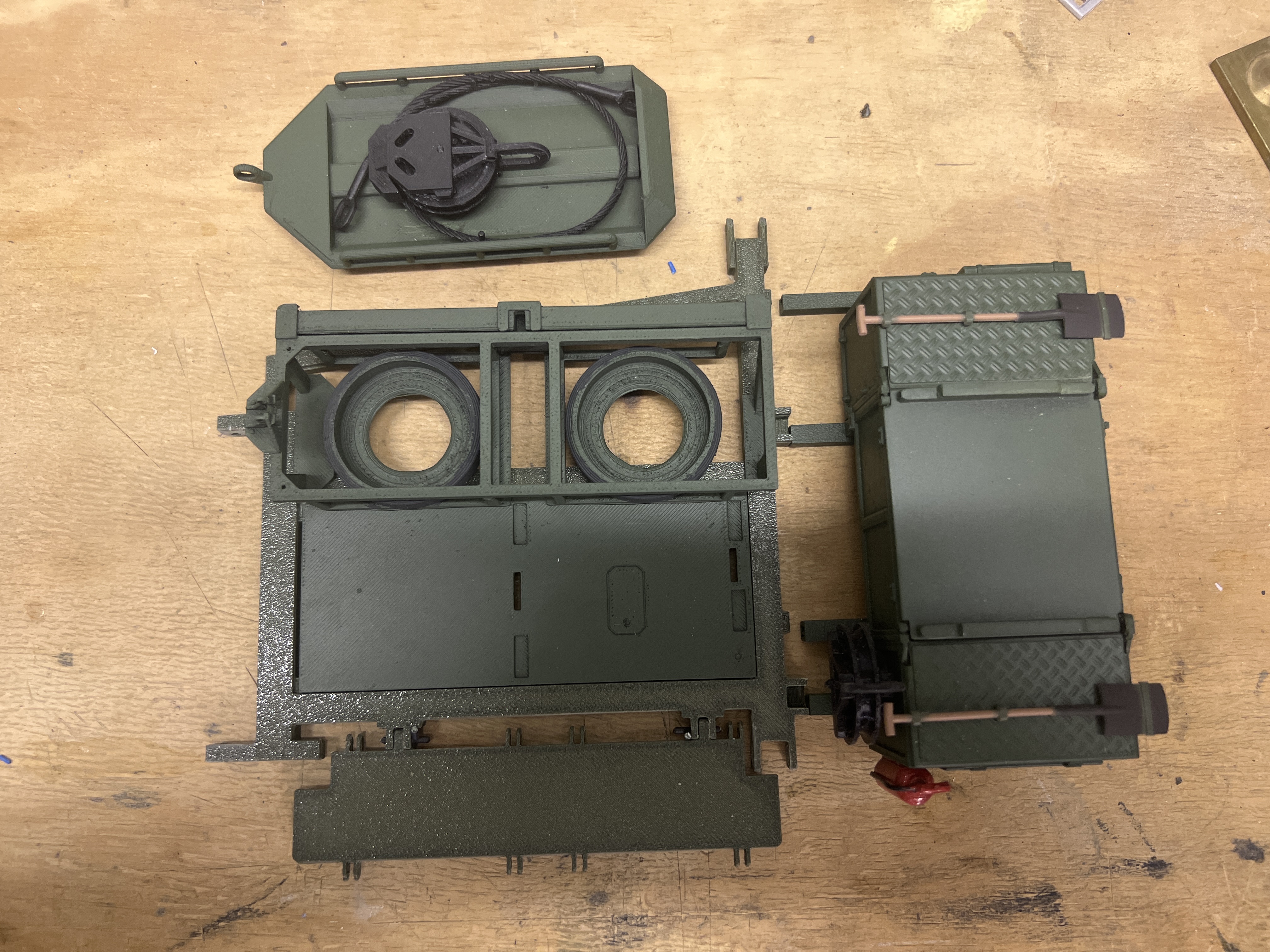

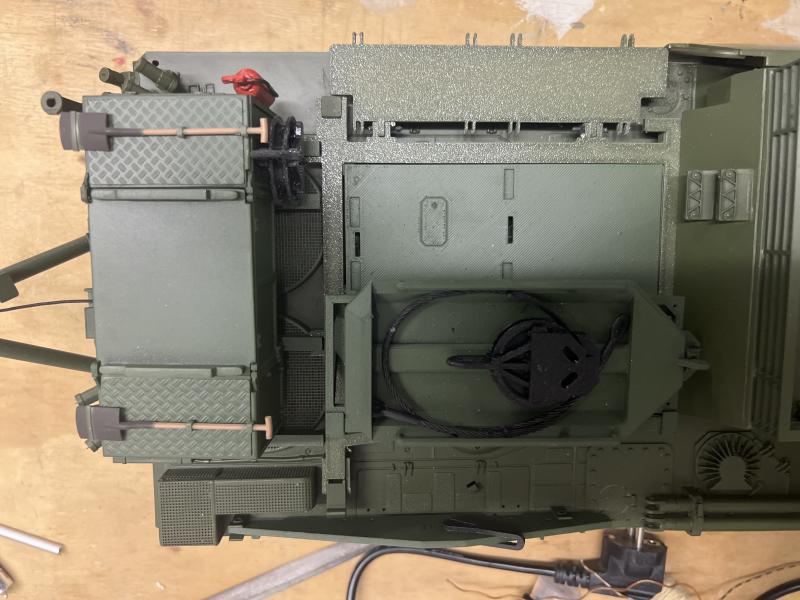

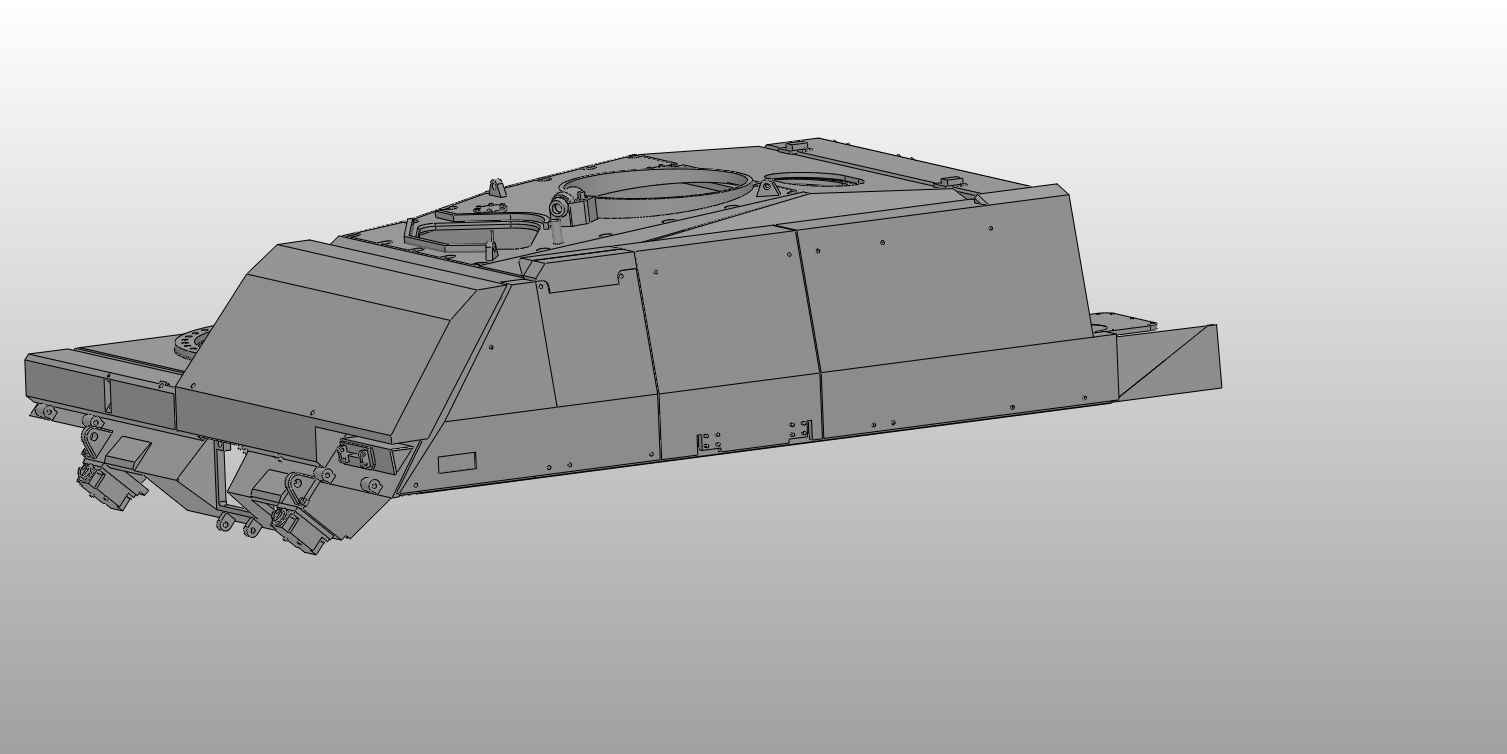

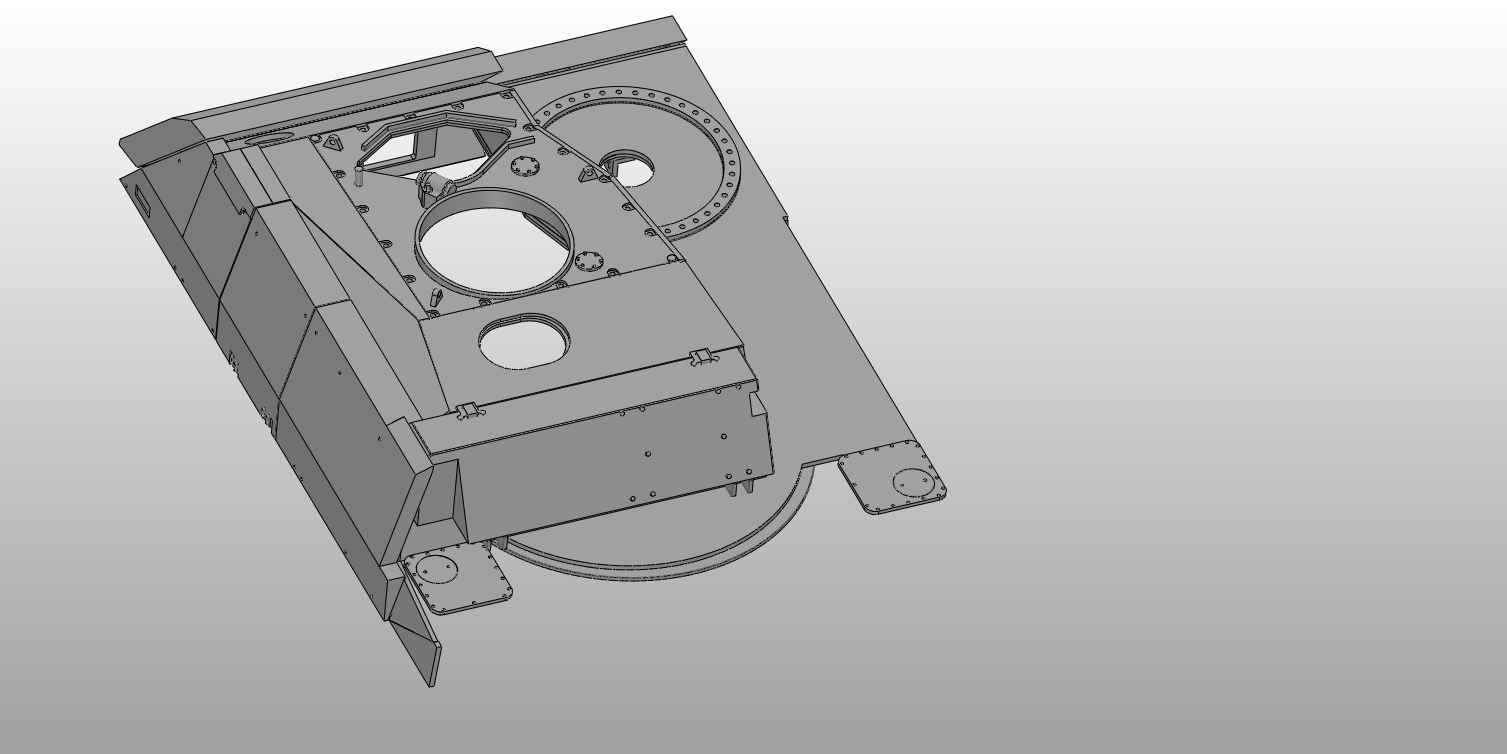

Ich war konstruktiv produktiv. Die Schutzmodule der Kasematte wurden mit ganz viel probieren und aufeinander abstimmen (Danke Falko für deine Unterstützung!) gezeichnet. Aktuell befinden sie sich im Druck.
Jetzt widme ich mich mal dem für mich neuen Thema Ätzteile. Das Gehäuse des "Spectus" Fahrersichtsystems, die Gehäuse der Scheinwerfer, Aufstiege und andere Teile am Fahrzeug sind damit wohl am besten herzustellen. Dazu konstruiere ich diese erstmal um dann jeweils eine Abwicklung zu erstellen die mit einem Grafikprogramm in eine S/W Zeichnung gewandelt werden müssen. Premiere- "schaun mer mal"
Oli
|
|
| 1 |
|
|
10.02.2026, 10:35 Uhr
Schrauber
Schrauber-Familie
[Moderator]
|
quote:
Original von OliverRauls:
Falko, danke für den Hinweis. Wenn die Befestigungen für den Träger dran sind passts.
Ich arbeite nur nach Fotos und die sind spärlich. Besonders von den Dingen auf der Wanne.
Oli
Hi Oli, ich habe jede Menge Fotos !! Sag mir wenn und was du brauchst
Gruß Axel
|
|
| 1 |
|
|
10.02.2026, 18:57 Uhr
OliverRauls
3D - Drucker
|
Axel, vielen Dank für das Angebot. Ich arbeite hauptsächlich nach der FotoCD (legal erworben!) die es gibt, dem Tankograd Heft und den Bildern auf den "Panzermodell.de" Seiten. Leider war aber selbst im Tankograd Heft keine einzige Zeichnung an der man wenigstens grob Maße "holen" kann. Viel mehr Bilder helfen da irgendwie auch nicht- man muss alles zeichnen und gucken ob es so "passen" könnte. Beispiel Fzg.-front: Spectus plus Aufstiege plus 2x NMWA Halter muß "stimmig" in maße umgesetzt werden.
Oli
|
|
| 1 |
|
|
19.02.2026, 10:18 Uhr
OliverRauls
3D - Drucker
|

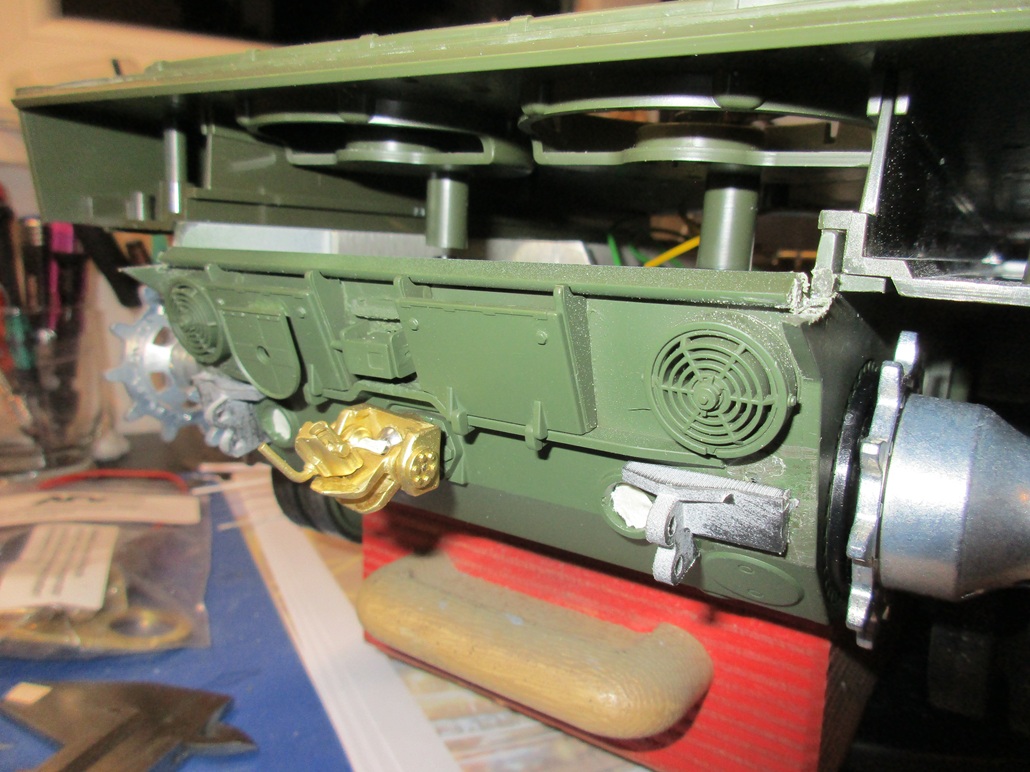

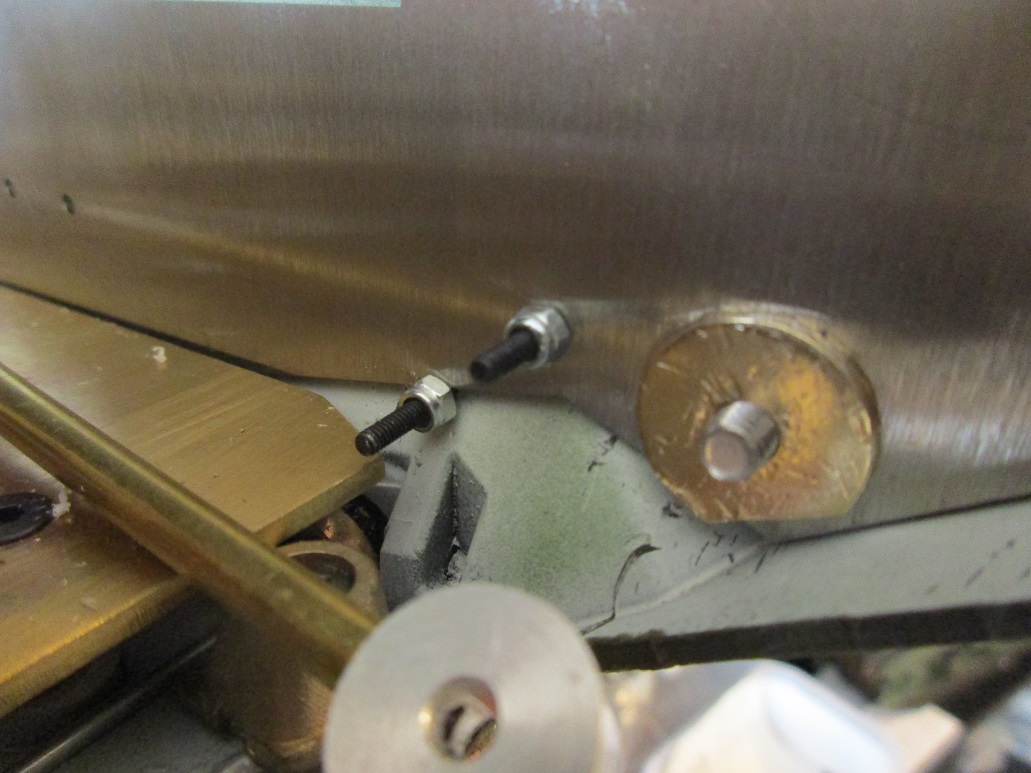

Leider war ich gezwungen einen neuen Kettenspanner zu entwerfen. AFV vertreibt zwar noch die Wannenversteifung für Leo und Büffel (Achtung: die sind unterschiedlich) aber der Kettenspanner (soweit mir bekannt) ist nur noch für den Leo 2 erhältlich. Das heißt das Teil was in die Unterwanne in den Vielzahn eingesteckt wird ist 2mm stark für die Leo 2 Unterwanne. Da mit Wannenversteifung nochmal 2mm dazu kommen ist er zu kurz. Also hab ich einen neuen "Vielzahn" 4mm gezeichnet. Die gepresste Verzahnung für die Verstellung des Schwingarmes der Umlenkrolle ist jedoch im Druck nicht darstellbar. Zu fein. Also bin ich auf die Lösung gegangen die Kette wie im Original von aussen spannen zu können. Sieht schick aus und funktioniert. Material ist Messing im Wachsausschmelzverfahren hergestellt. Klingt sauteuer- ist es auch. Und es musste nachgebohrt werden da die Toleranzen beim Druck nicht gut genug sind für "finish"
Weiterhin etwas klassischer Modellbau, wie Olaf ja sofort gesehen hat war der Rahmen des Ausrüstungsträgers zu kurz (jaja, wenn man im CAD nicht alles mitzeichnet....) dies hab ich korrigiert. Ausserdem hab ich aus Resten die leichten Kettenschürzen auch vorn gebastelt.
Oli
|
|
| 1 Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 19.02.2026 10:19. |
|
|
19.02.2026, 11:03 Uhr
scenic99
Bob der Baumeister
|
Hi Oli,
eine Top Lösung für die Kettenspannung !
Endlich mal was originales.
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
19.02.2026, 13:33 Uhr
OliverRauls
3D - Drucker
|
Dirk, danke. Hab nur gerad gemerkt das wenn ich die Schraube zum befestigen der Umlenkrolle mit der Umlenkrolle verschraubt hab ich nicht mehr an die Schraube des Schwingarmes komme.... da muss ich mir jetzt mal was einfallen lassen. Ich könnte die Schraube Schwingarm verkleben oder anders festsetzen, fixiert wird der Schwingarm mit der Stopmutter in der Wanne (also festgestellt nachdem die korrekte Kettenspannung eingestellt wurde). Theorie und Praxis
Oli
|
|
| |
|
|
19.02.2026, 13:38 Uhr
scenic99
Bob der Baumeister
|
Hi Oli,
hmmm ... das ist ja doof
Hättest du die ganze Sache besser etwas nach hinten gesetzt
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
19.02.2026, 15:34 Uhr
matze77
|
Moin Oli, das schaut sehr gut aus.
Die Lösung für den Kettenspanner ist relativ leicht. Bestell die das Leitrad von KingKong RC und du kommst an die Schraube.
Das Leitrad ist zweiteilig und wird verschraubt.
Momentan ist es zwar gerade nicht lieferbar, aber es tauscht in regelmäßigen Abständen immer wieder im ebay shop des Händlers auf.
Gruß Matze
P.S. Ich würde mir auch lieber das Leitrad von AFV bestellen, aber leider ist es nicht mehr bestellbar.
--
