Thema:  Die Raubkatze, Schützenpanzer Puma 1:16 in der Version VJTF |
[ - Antworten - ] |
19.06.2025, 10:43 Uhr
  Zebolon
|
Hallo Gerhard,
da steckt viel Fleißarbeit drin. Ich kann mitfühlen. Die Karosse ist Dir sehr gut gelungen.
Schöne Grüße aus Bochum
Peter
--
http://www.rk-modellbau.de
|
|
 |
|
|
21.06.2025, 12:01 Uhr
EICHE
|
Hallo Peter,
Danke, Dir !
Möchte ja doch irgendiew das letzte aus dem Basisbausatz rausholen.
Nun, hier mal ein paar neue Bilder dazu.

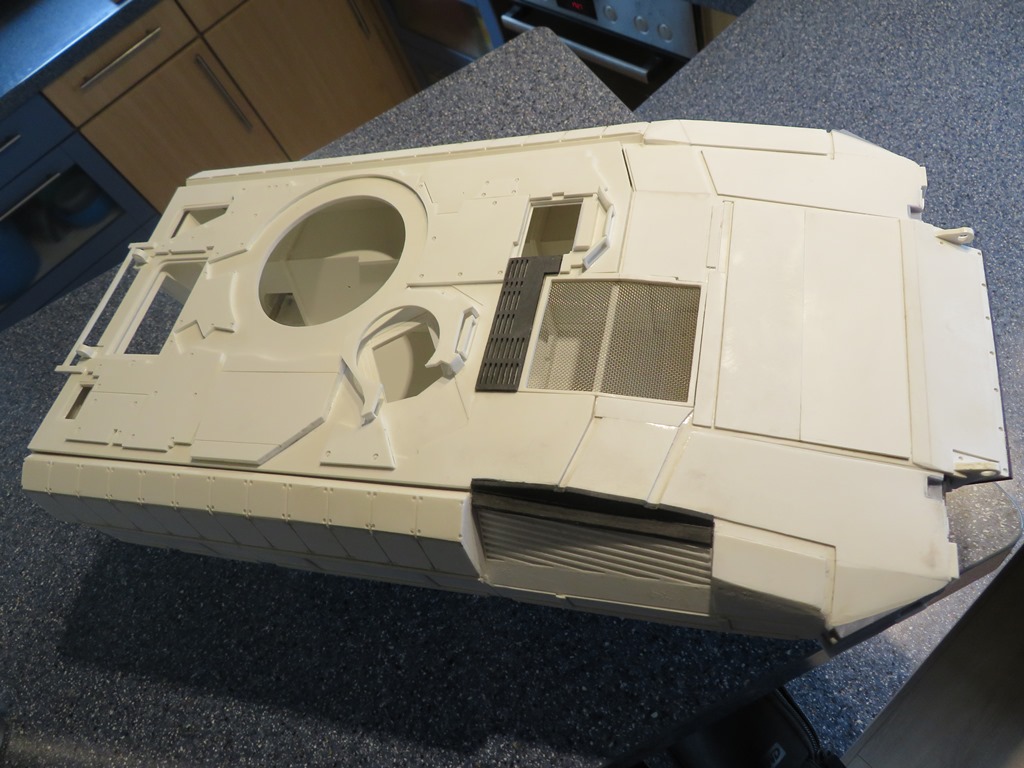

Die Heckklappe sowie der Turm sind im großen und ganzen verschliffen, sodass daran weiter gearbeitet werden kann.

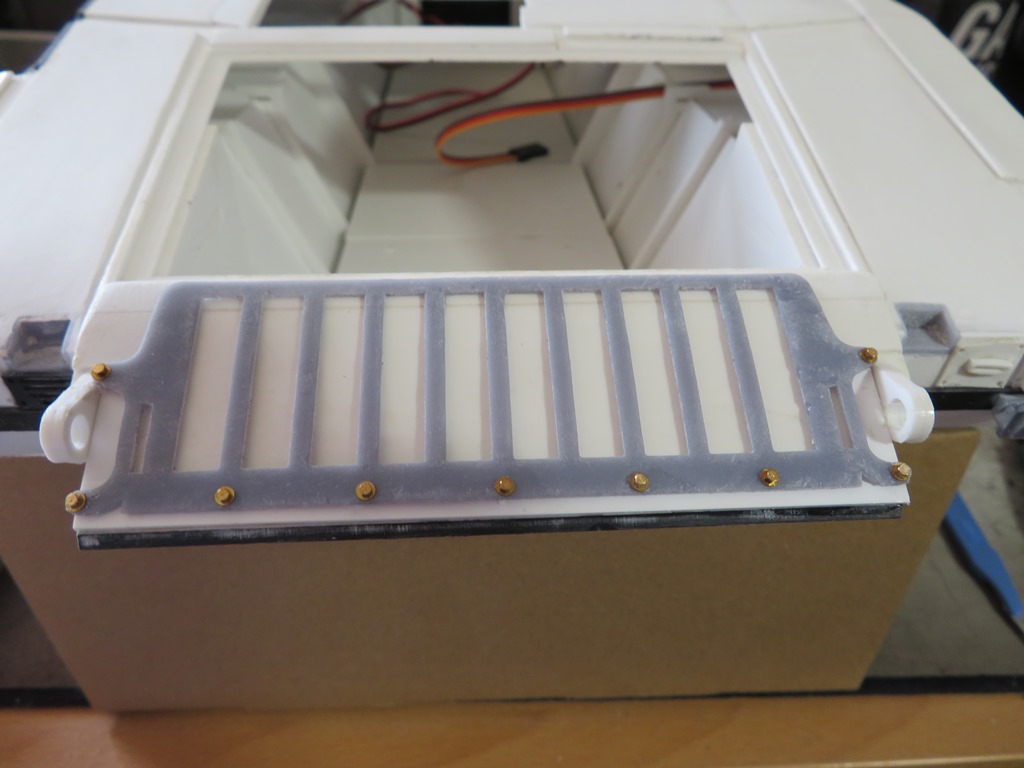

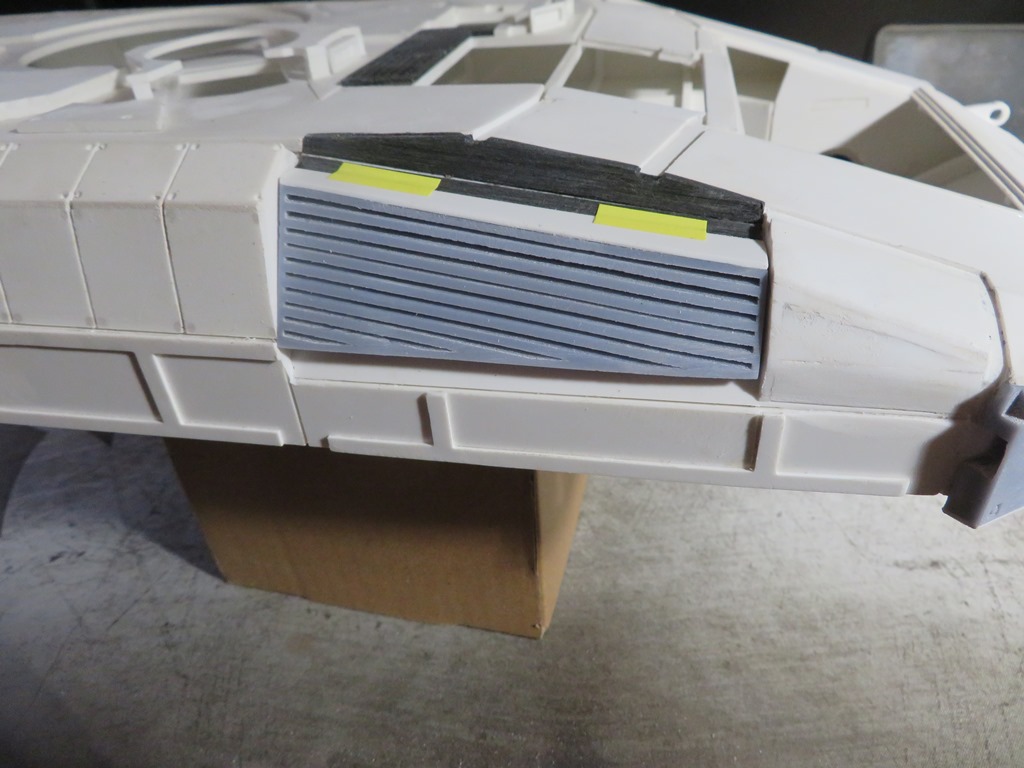

Parallel habe ich im CAD versucht die Auslassgräting der Kühlluft vorne rechts am Fahrzeug zu zeichnen, da im Basisbausatz hier nichts zu finden war, was das
später mal darstellen sollte und zum aufklappen wäre.

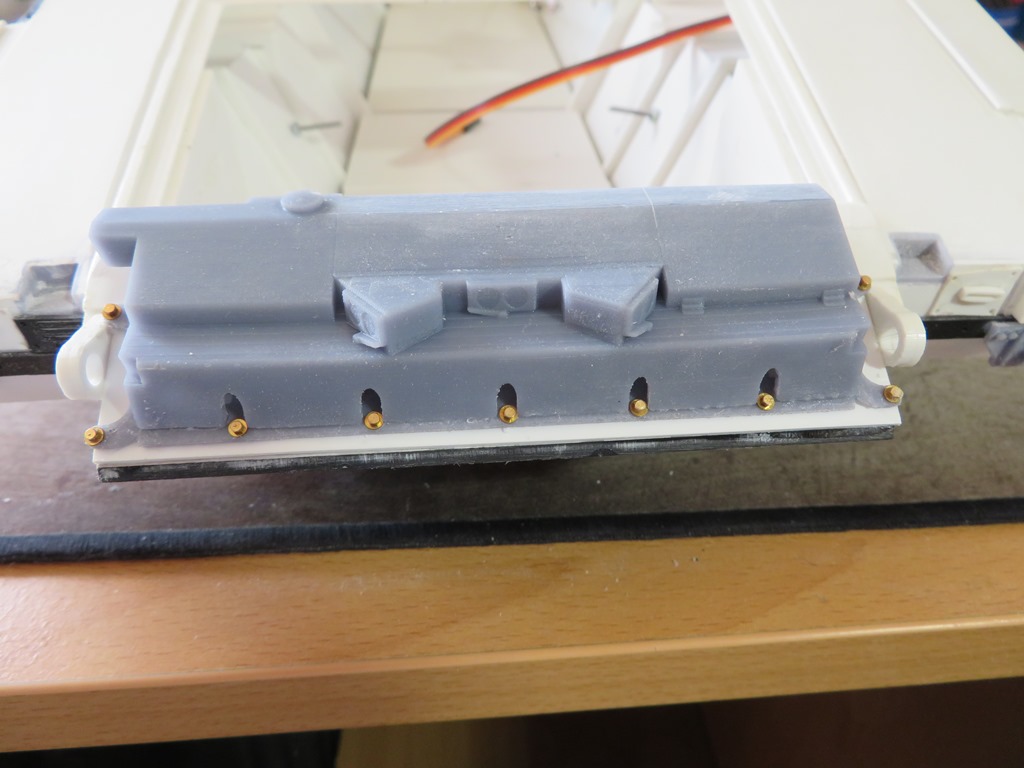

Nach einigen Anläufen stand dann die Finale Version fest.
Diese wird dann zum Ende hin, noch etwas zugeschliffen und verschmälert.
Parallel ist dann am Heck die Kupplung entstanden und die Tank Einfüllstutzen mit seiner Verstrebung.

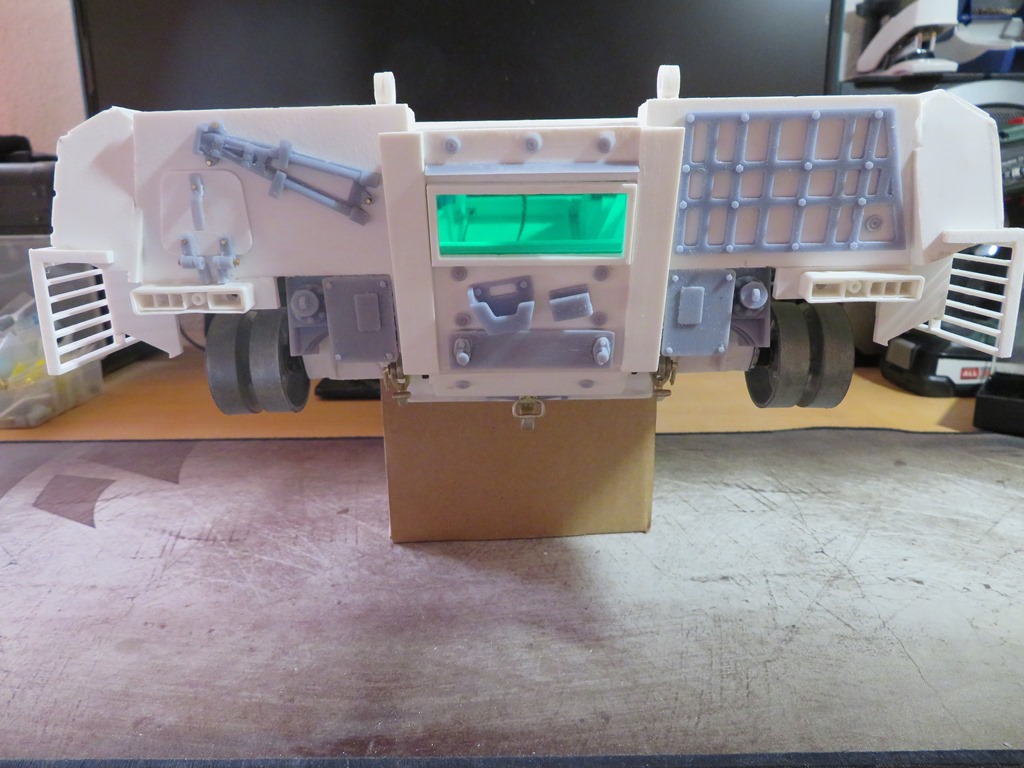

Dann mal aus einer anderen Sicht Perspektive.
--
Gruß Gerhard
|
|
 2 |
|
|
22.06.2025, 10:47 Uhr
EICHE
|
Hallo Peter,
Ja, schöne glatte Oberflächern erleichtern einem dann dass Lackieren.
Mein zweiter Vorname ist " Ich hasse schleifen " !
Aber was muss, das muss. Wer schön sein will, muss leiden.
--
Gruß Gerhard
|
|
| |
|
|
23.06.2025, 13:00 Uhr
 stefancham
|
Servus Gerhard,
gut daß den Bausatz keiner gekauft hat!!!
Dann können wir uns über Deinen super dokumentierten Baubericht freuen!!! Immer wieder schön zuzusehen was Du da alles zauberst!
Eine Frage noch zu Deinem Panzerglas in der Hecktüre, was ist das für ein Material. Ich finde leider nur immer transparentes grünes Acrylglas mit einer Dicke von 3mm. Oder ist Deine auch so dick?
Mach weiter so, wir warten schon auf die nächsten Berichte
Viele Grüße,
Stefan
|
|
| |
|
|
23.06.2025, 17:50 Uhr
EICHE
|
Hallo Stefan,
Danke, immer wieder schön zu hören oder zu lesen.
Die Scheiben habe ich damals vor Jahren bei Modular und Architekturbedarf gekauft, welche aber so nicht mehr im Programm sind.
Aber Schau mal im Netz nach "PVC-Folie farbig grün/ blau/ Transparent 0,5 mm"
Da bekomst Du einige Treffer unter anderem auch in der Bucht.

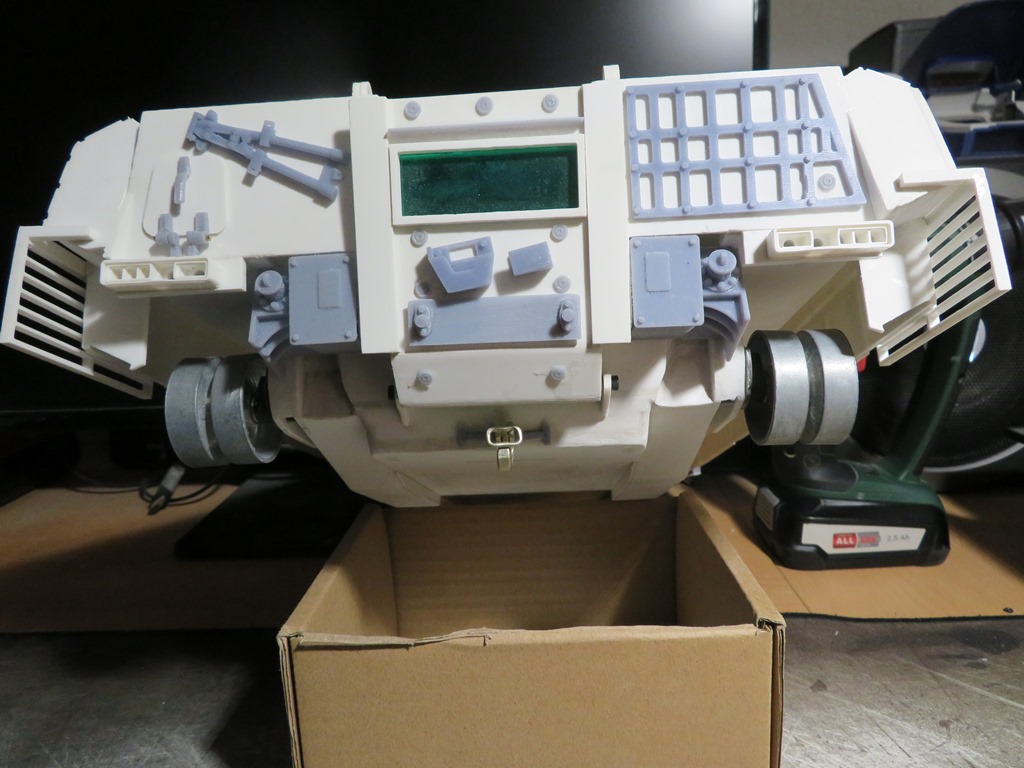

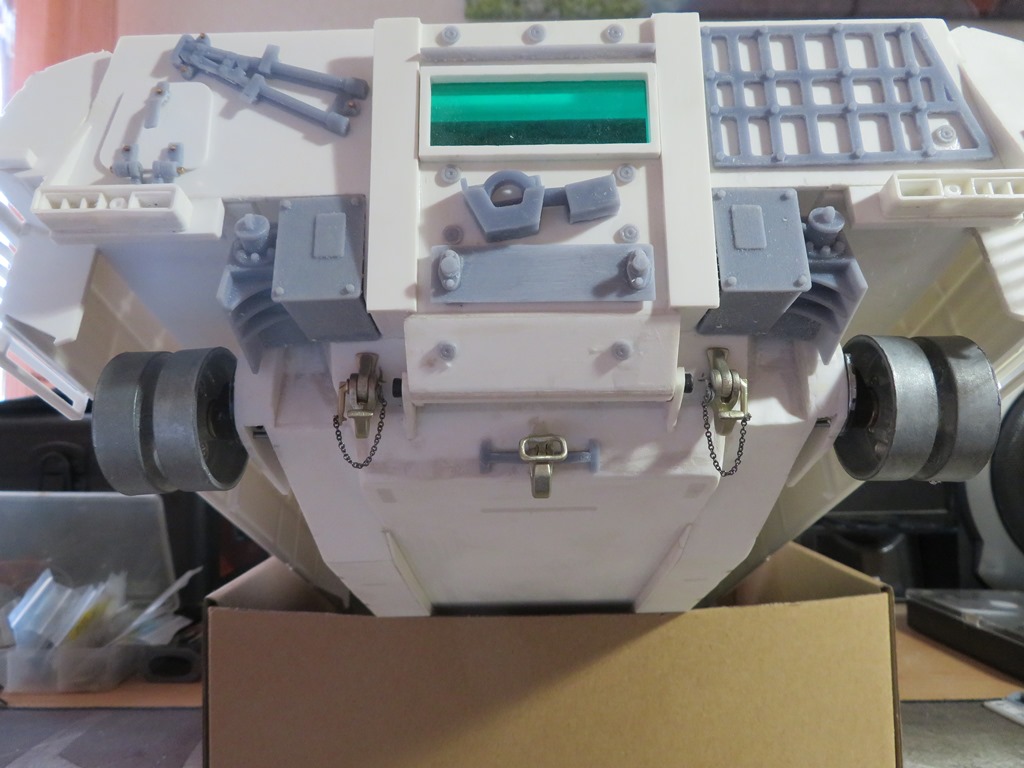

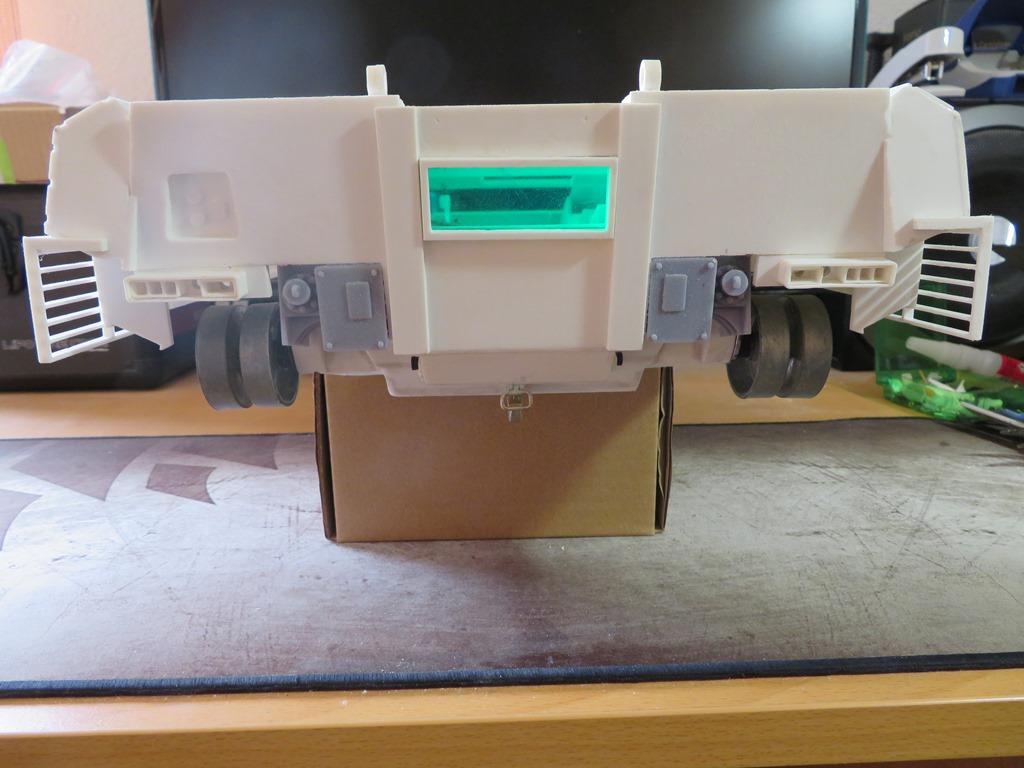

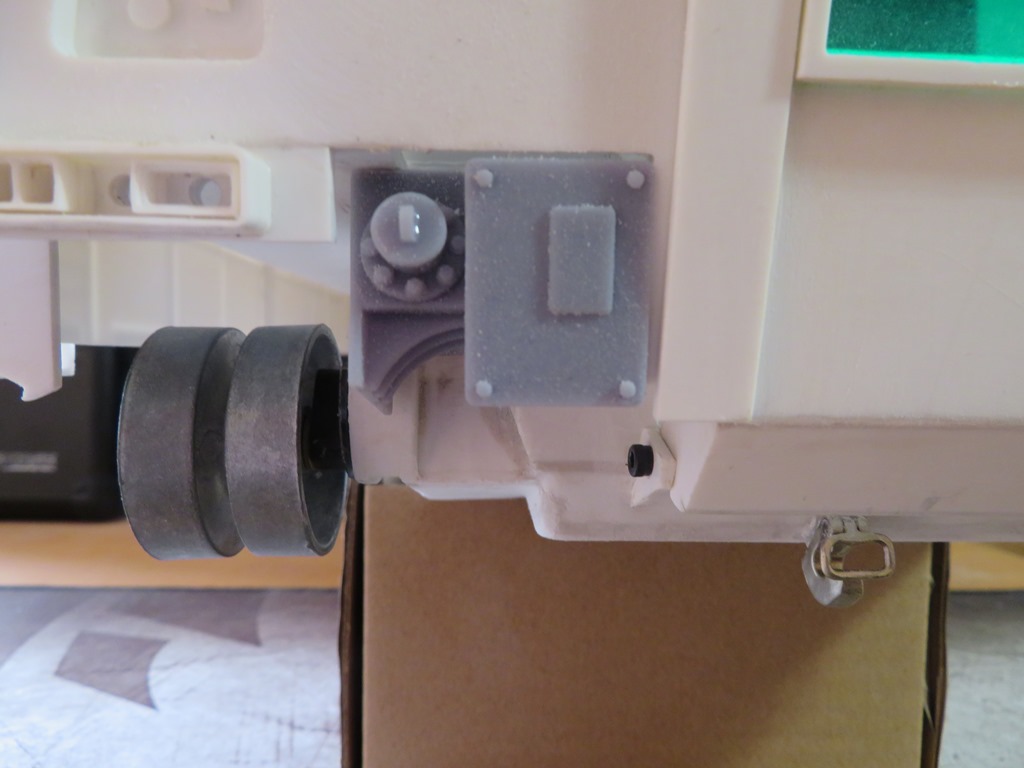

Nun, am Heck sind in der Zwischenzeit wieder ein paar Teile enstanden, um dieses so realistisch wie möglich zu gestalten.
Wie gesagt, der Bolzenschneider auf der Linken Seite war eine Zugabe vom Oli als Druck Vorlage.
Die anderen Teile sind dann nach und nach entstanden aus Resin.
Fragt mich bitte nicht nach dem Schlüssel an der Hecktür, ich kann es Euch nicht beantworten was der für eine Funktion hat.
Aber vielleicht haben wir ausgebildetes Personal hier an Bord vom Puma.

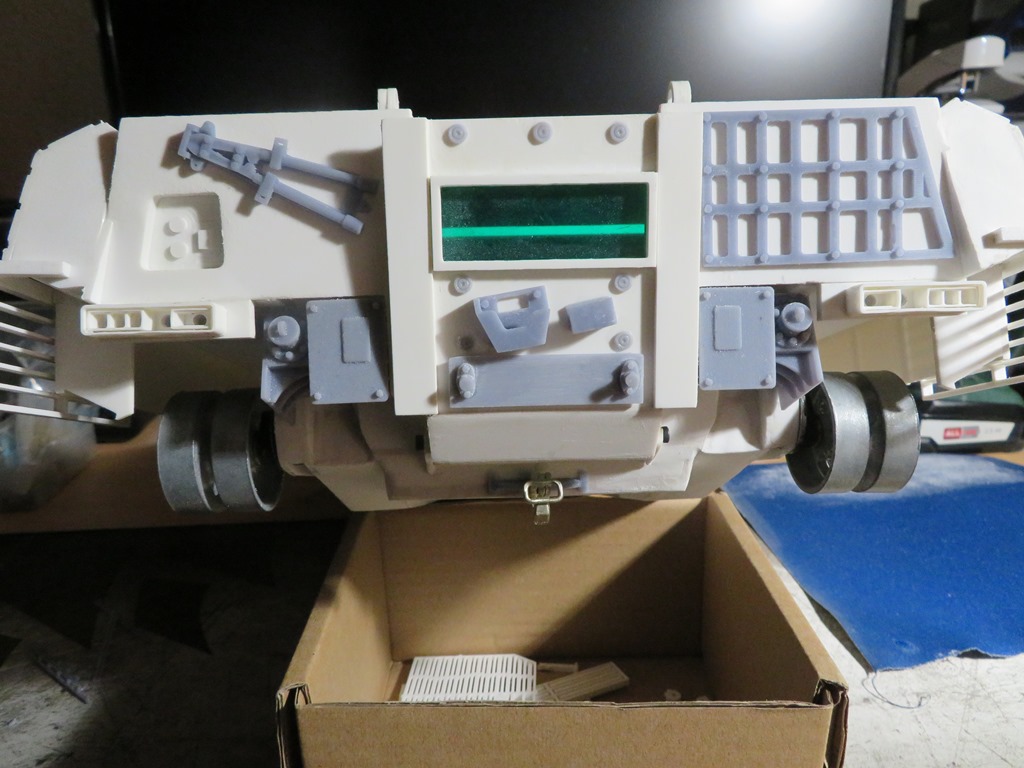

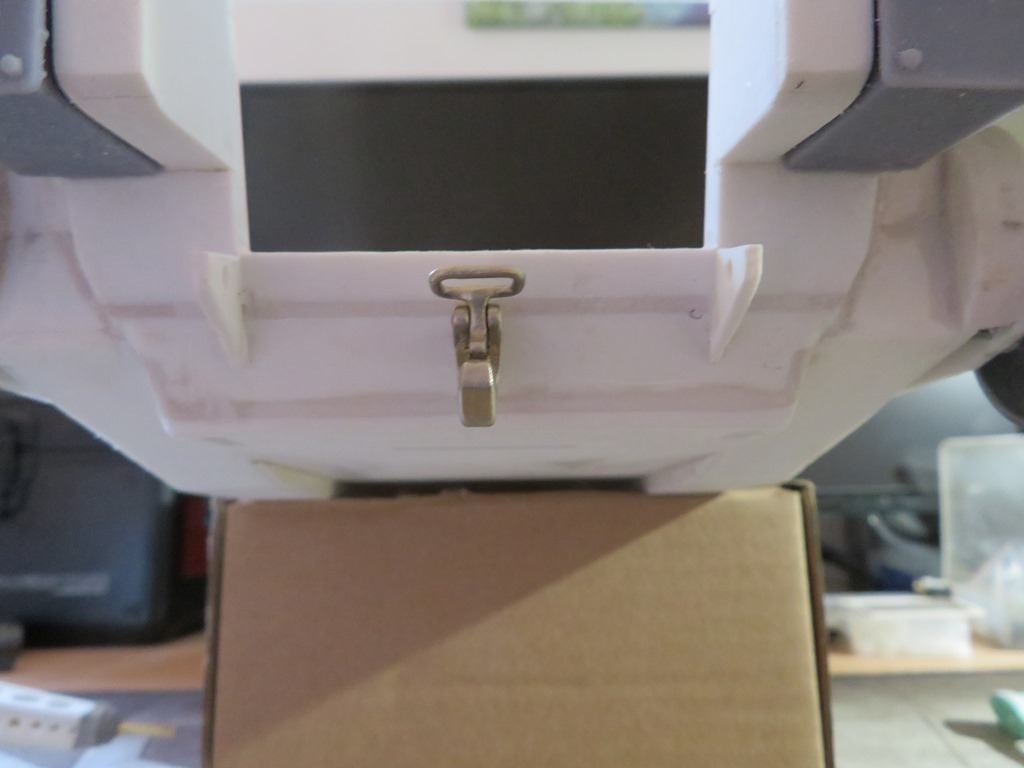

Nun mit dem rästelhaften Schlüssel.

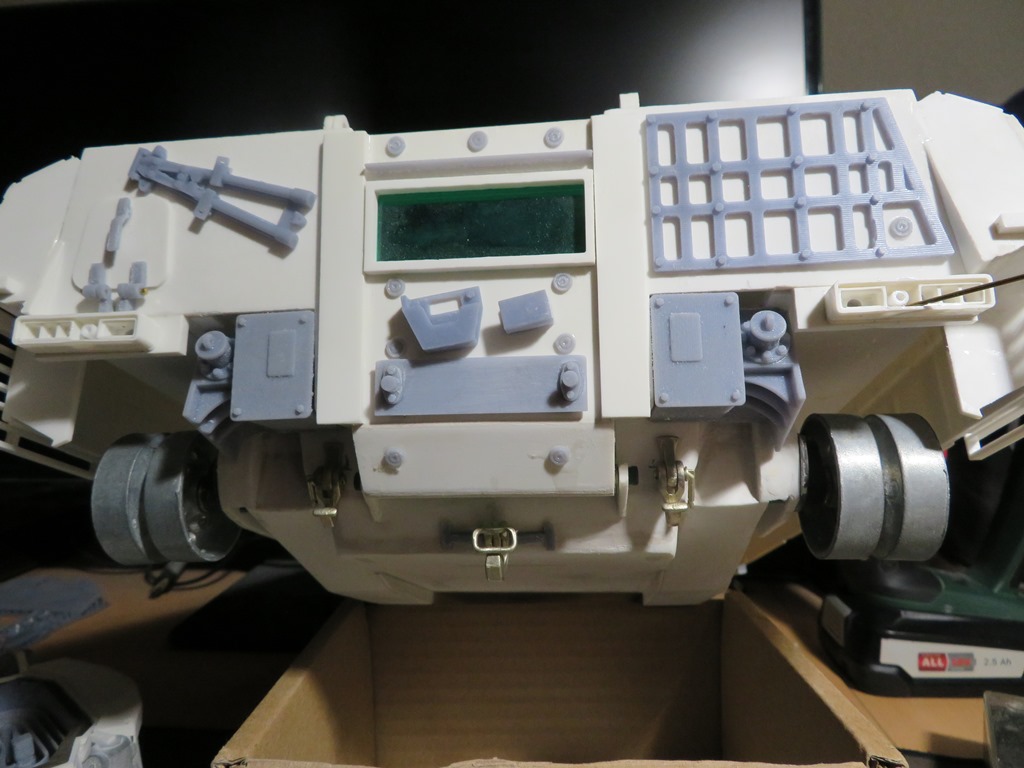

Aus der Frosch Sicht
--
Gruß Gerhard
|
|
| 3 |
|
|
26.06.2025, 17:42 Uhr
EICHE
|
Hallo und Guten Abend zusammen,
Zeit mal wieder für ein kleines Update mit Bildern und einer kleinen Randbemerkung.

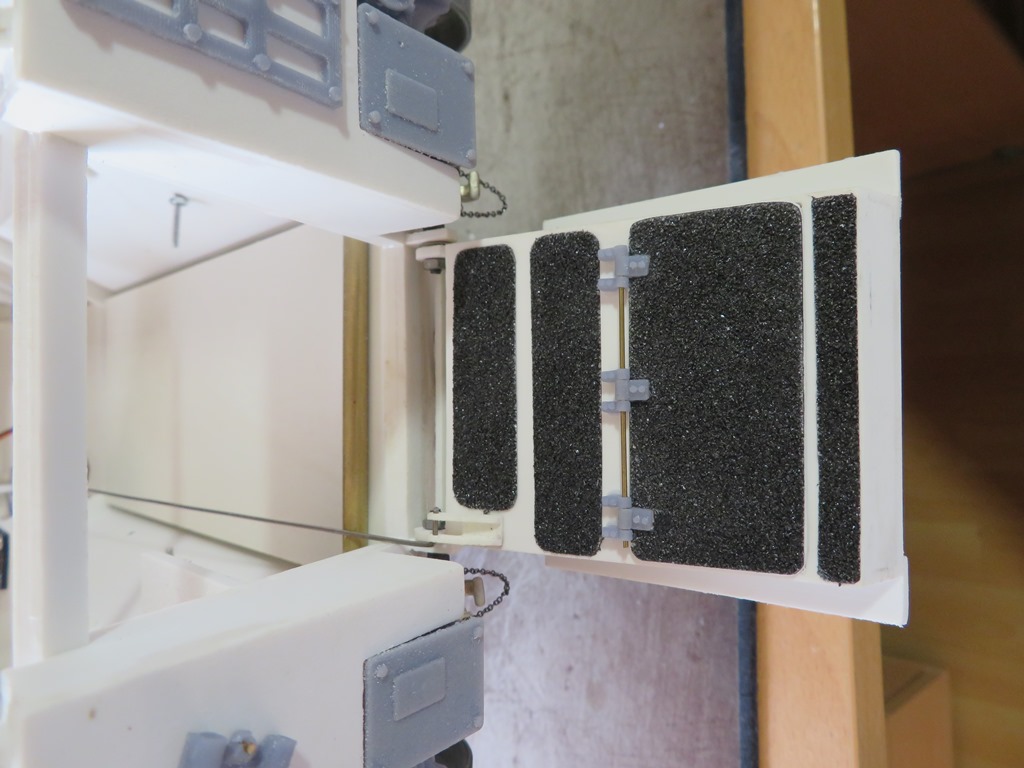

Bei der Heckklappe wurde mal Innen der Anti Rutsch Belag aufgeklebt und die Klappe mit Schanier angedeutet.

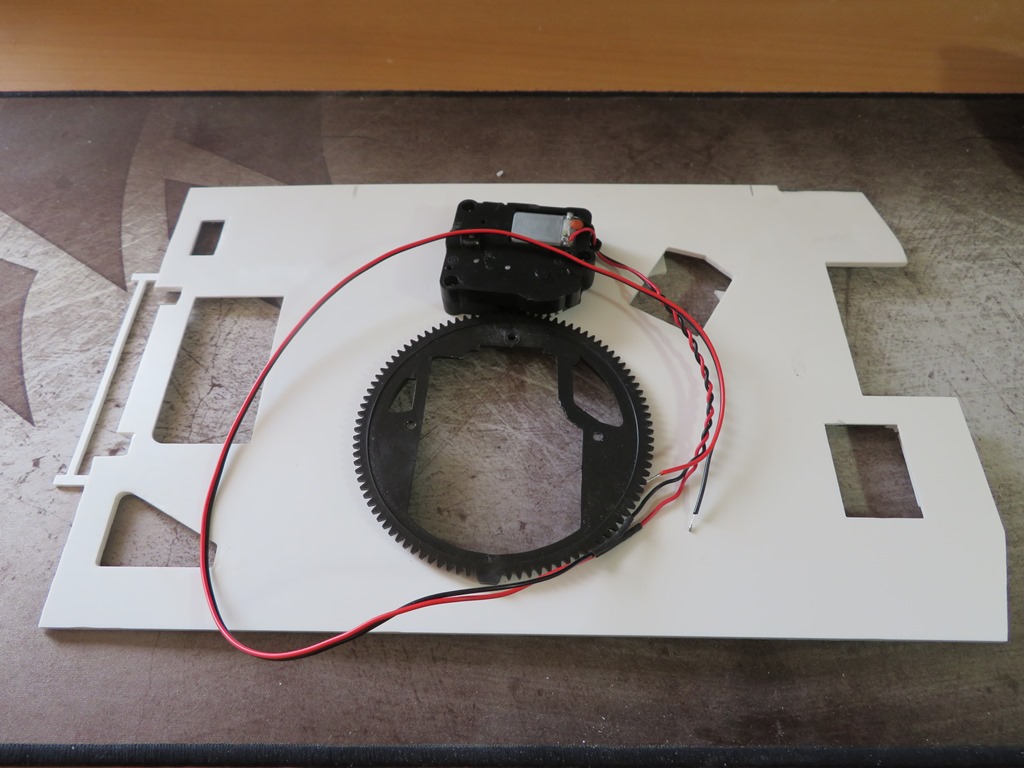

Parallel wurde mal der Turmantrieb auf den Oberdeck platziert um zu sehen ob das so funktioniert, wie es geplant war.

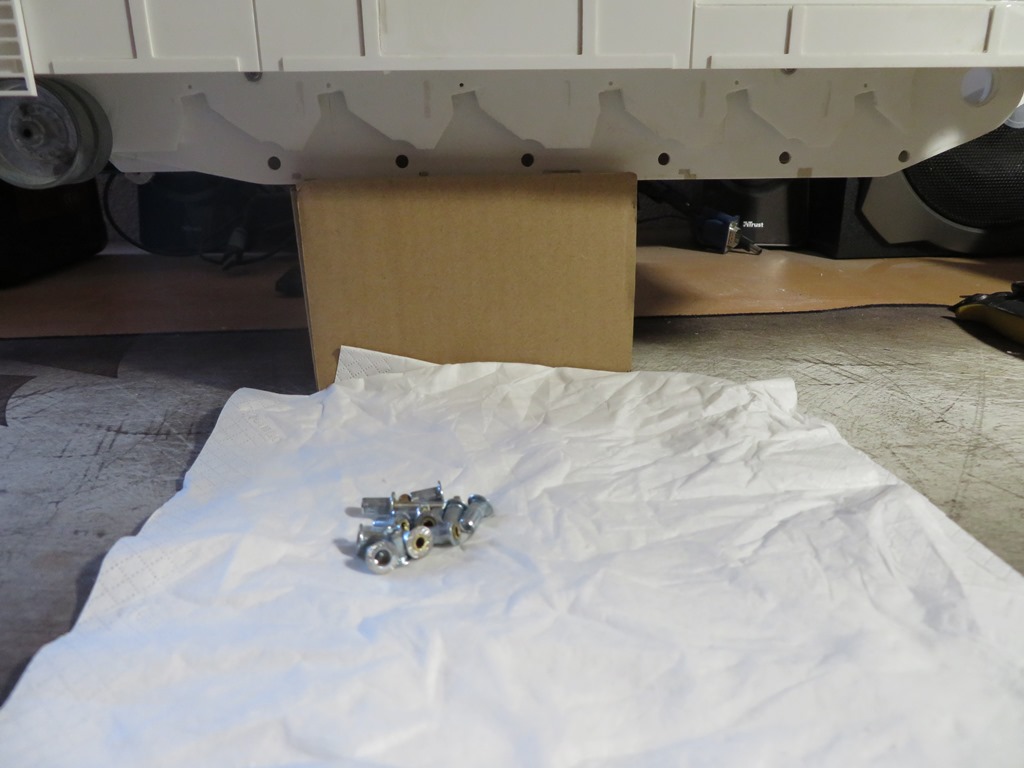

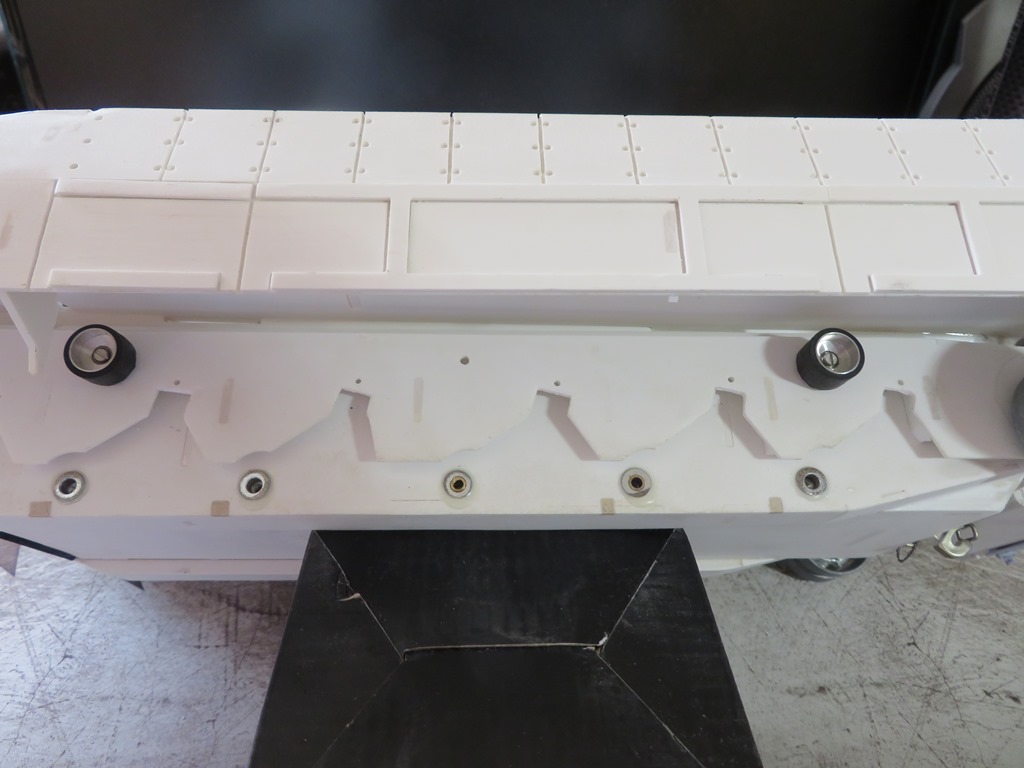

Im Wannenbereich wurden die Gewinde Einsätze vorbereitet und es wurden Reduzierhülsen dazu ergänzend erstellt, um das
Spiel so weit wie möglich einzuschränken.
Im Anschluß unter Einsatz UHU Endfest 300 mit einer sehr hohen Festigkeit verklebt.
Zeitgleich wurde ein neues Bauteil gezeichnet und gedruckt für den Frontbereich.
--
Gruß Gerhard
|
|
| 3 |
|
|
26.06.2025, 18:10 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
das sieht alles sehr schön aus ... top.
ABER, die 2 Zähne aus dem 360° Grad Begrenzer am Turmdrehkranz - die nimmst du doch wohl noch raus
Oder willst du die Turmdrehung auf Heng-Long Niveau lassen ???
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
26.06.2025, 21:54 Uhr
Zebolon
|
Das sieht alles sehr gut aus, was Du da anfertigst Gerhard. Da freue ich mich schon auf weitere Details.
Schöne Grüße
Peter
--
http://www.rk-modellbau.de
|
|
| |
|
|
27.06.2025, 17:05 Uhr
EICHE
|
Hallo Peter und Dirk,
Danke für die Blumen!
Werde mich bemühen, damit Ihr ein großes Kino erlebt und keine langweile hier aufkommt
@ Dirk, ich muss ehrlich gestehen, dass ich das mit den Zähnen noch nicht auf dem Radar hatte.
Es war eher vorgesehen als Schutzmaßnahme, damit später mal keiner die SATCOM Anlage mit deren Antenne oben
auf der Reling im Heckbereich nicht aus versehen weg geballert wird.
Kann gefährlich für die Besatzung werden bei Friendly Fire
Aber ich habe es bereits auf die to do Liste mit den offenen Maßnahmen/ Nacharbeiten gesetzt.
Manchmal sieht man den Wald, vor lauter Bäumen nicht, danke Dir !
--
Gruß Gerhard
|
|
| 2 |
|
|
27.06.2025, 17:36 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
alles gut ... ist ja auch kein *Gepard*
Wirst eh nicht Karusell mit dem Turm fahren.
Und wie du schon richtig gesagt hast ... ist es ja auch ein zusätzlicher Schutz.
Ist mir nur aufgefallen da ich den HL-Drehkranz gesehen habe.
... lass dich nicht beirren - wollte nur mal was sagen
Gruß
Dirk
--
email@dirkkristen.de
|
|
| 1 |
|
|
28.06.2025, 07:36 Uhr
EICHE
|
Guten Morgen Dirk,
Und ich dachte schon Du schiebst es auf das Alter oder die Augen
Habe es gestern Abend noch umgesetzt den kleinen dezenten Hinweis.

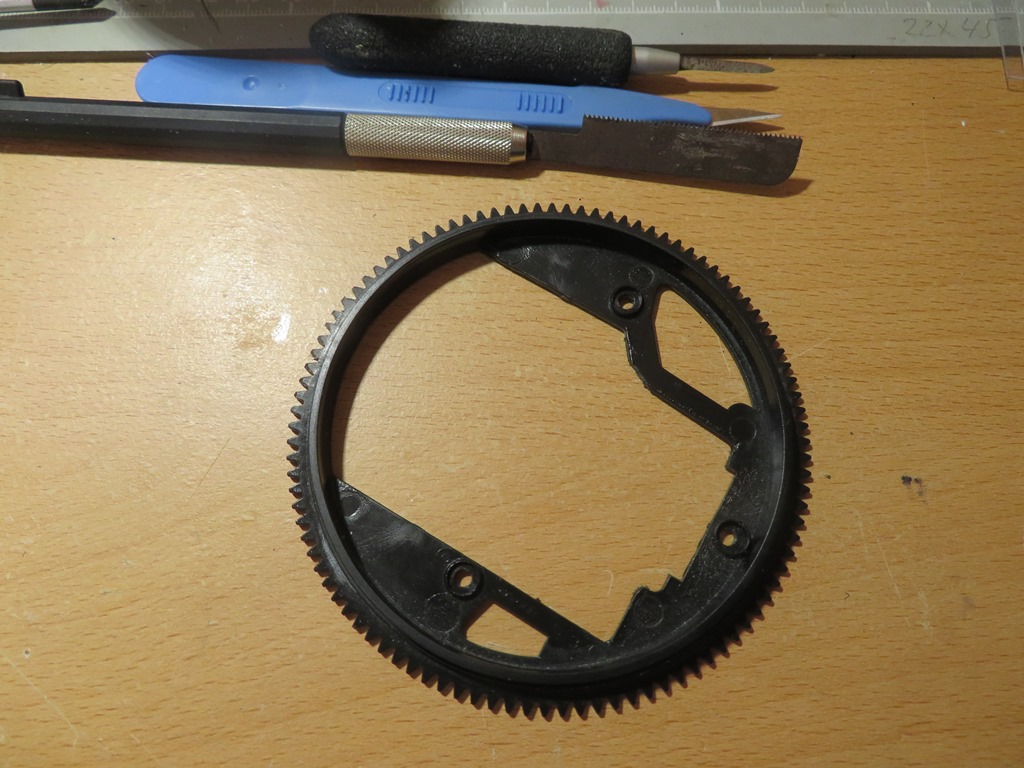

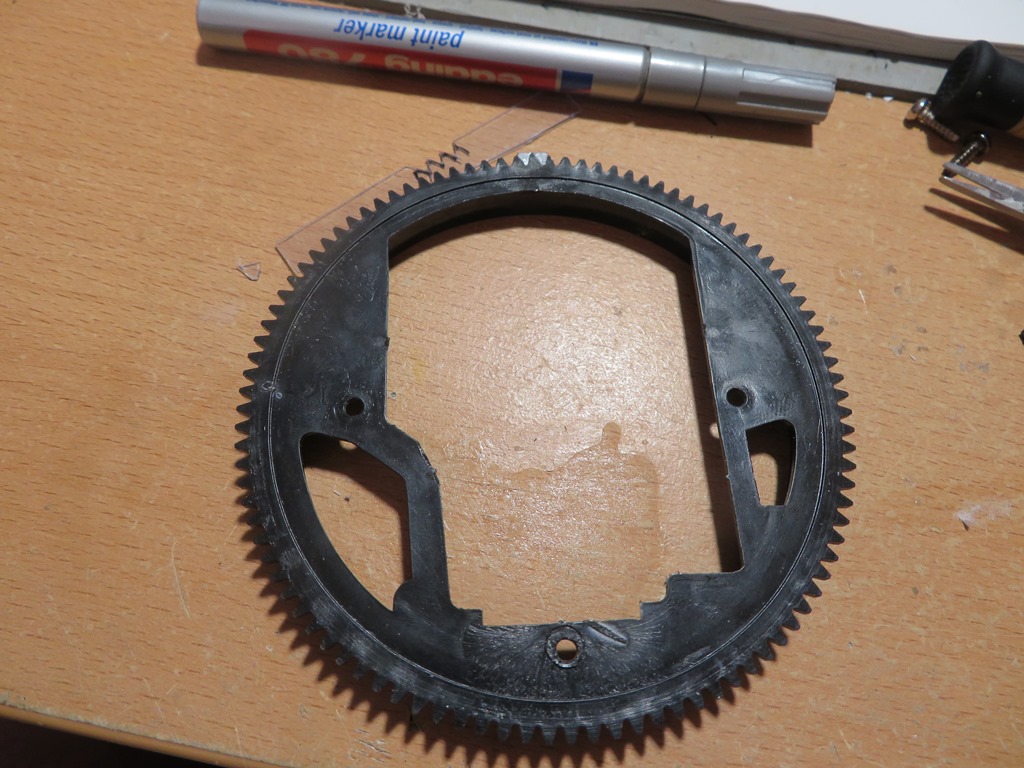

Anzeichnen der Kontur.

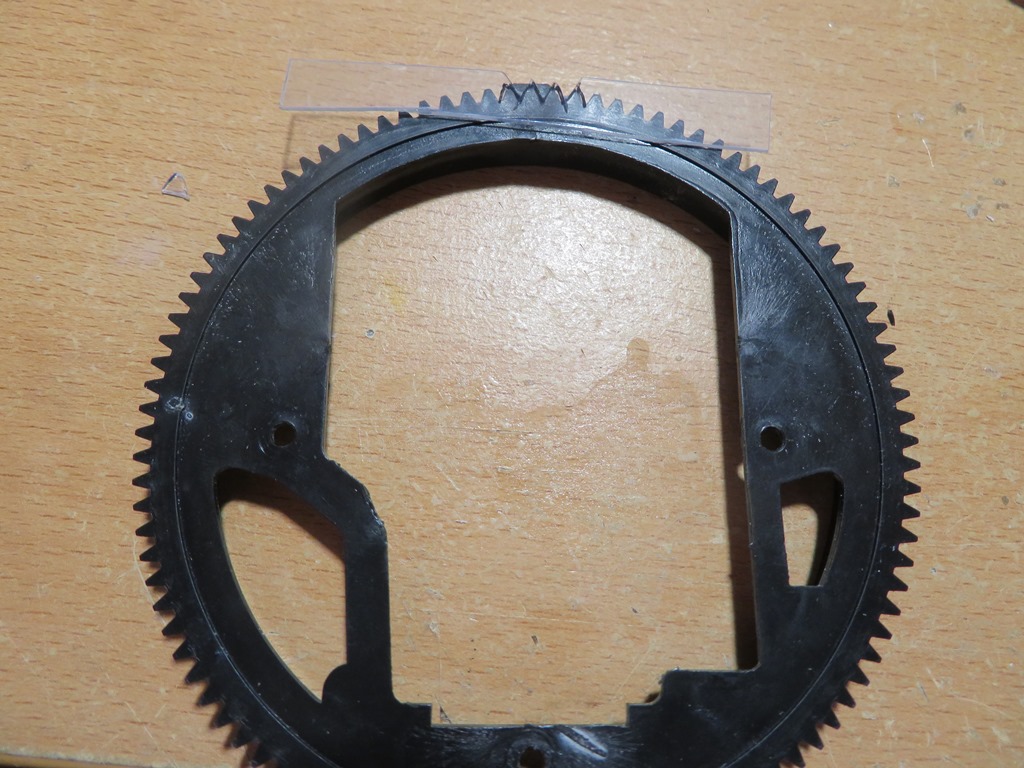

Schnipp Schnapp.......
--
Gruß Gerhard
|
|
| 2 |
|
|
28.06.2025, 07:41 Uhr
scenic99
Bob der Baumeister
|
Moin Gerhard,
du kannst dir garnicht vorstellen wie unruhig ich geschlafen habe ... warum hat er das nicht gesehen, wird er es ändern ... ???
Aber dann, heute Morgen der Blick in´s RCP
Top ... hast du gut gemacht !!!
Gruß
Dirk
--
email@dirkkristen.de
|
|
| 1 |
|
|
28.06.2025, 10:37 Uhr
BW-Kette
|
Hallo Gerhard
Schön das du wieder hier in RCP mit Bauberichten weitermacht. Wäre schade wenn da nichte mehr käme. Mach weiter so.
VG Frank
|
|
| 2 |
|
|
28.06.2025, 15:07 Uhr
EICHE
|
Servus Frank und Dirk,
Ja Dirk, auch ich bin nicht perfekt und über sehe auch mal was.
Aber das war nur eine Kleinigkeit und ist schon korrigiert, nun.
Dann wollen wir mal an der Unterwanne etwas weiter machen.

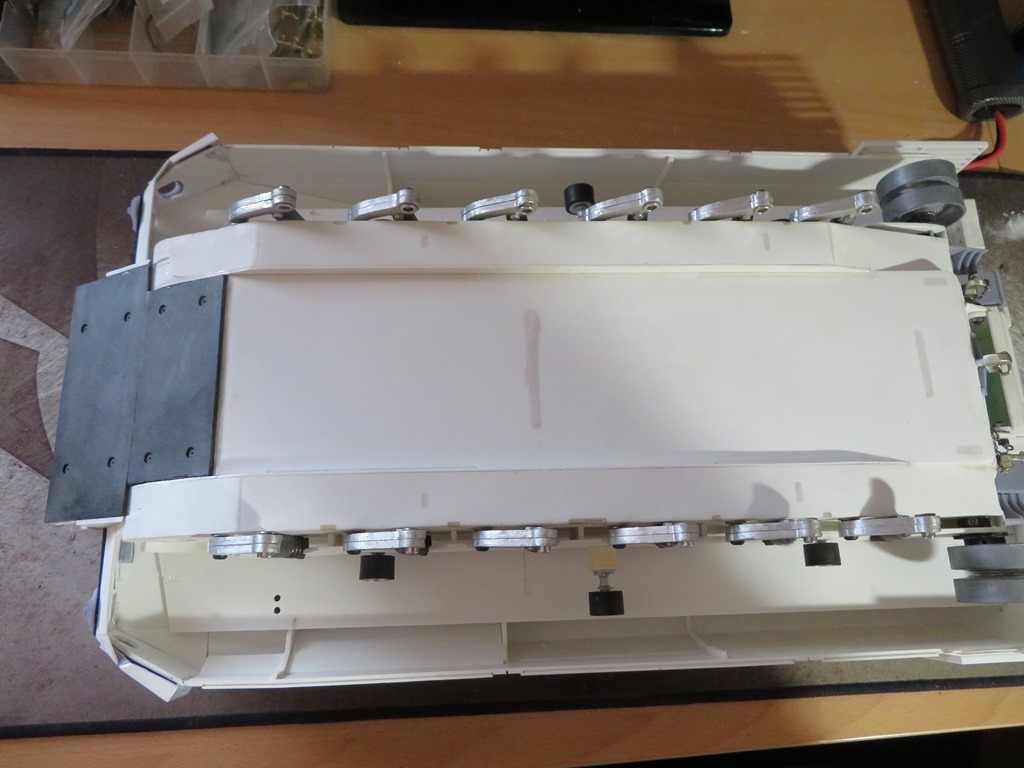

Stützrollen lagen keine dem Bausatz bei, somit habe ich auf die gueten alten von AFV zurück gegriffen beim Puma.

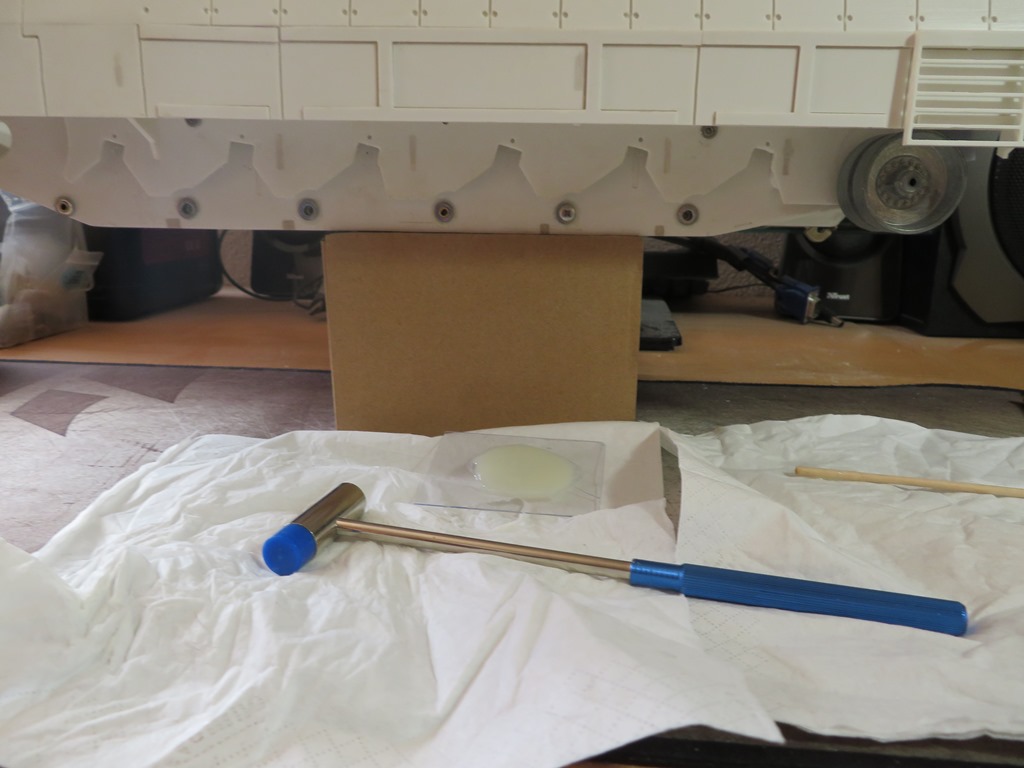

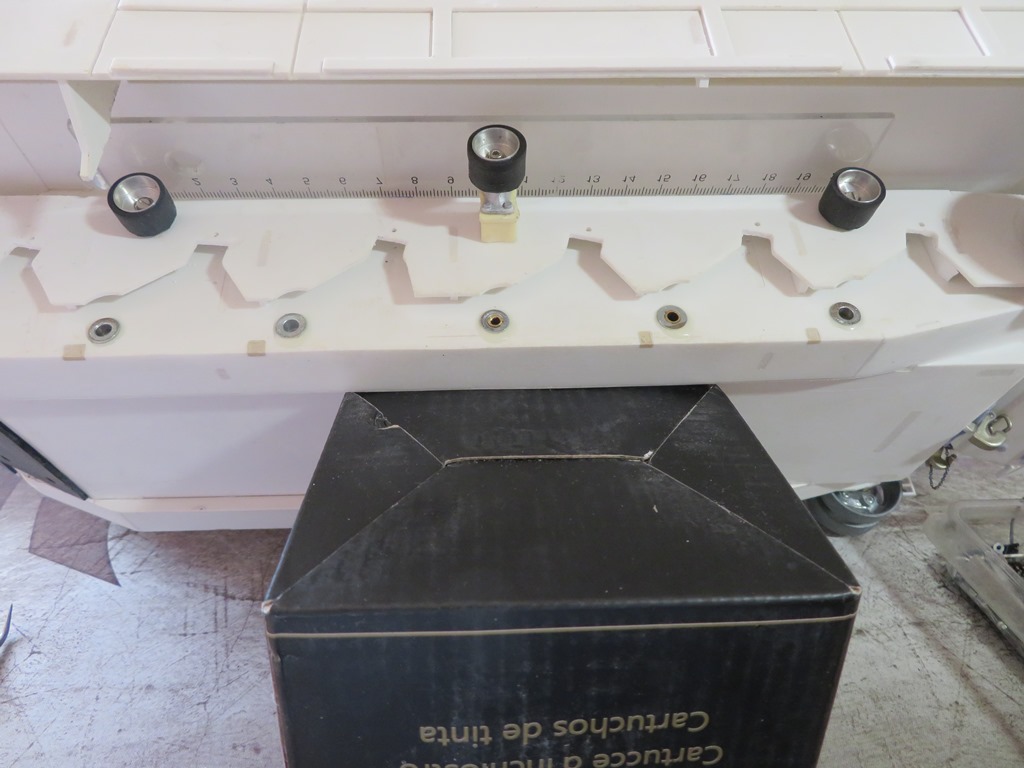

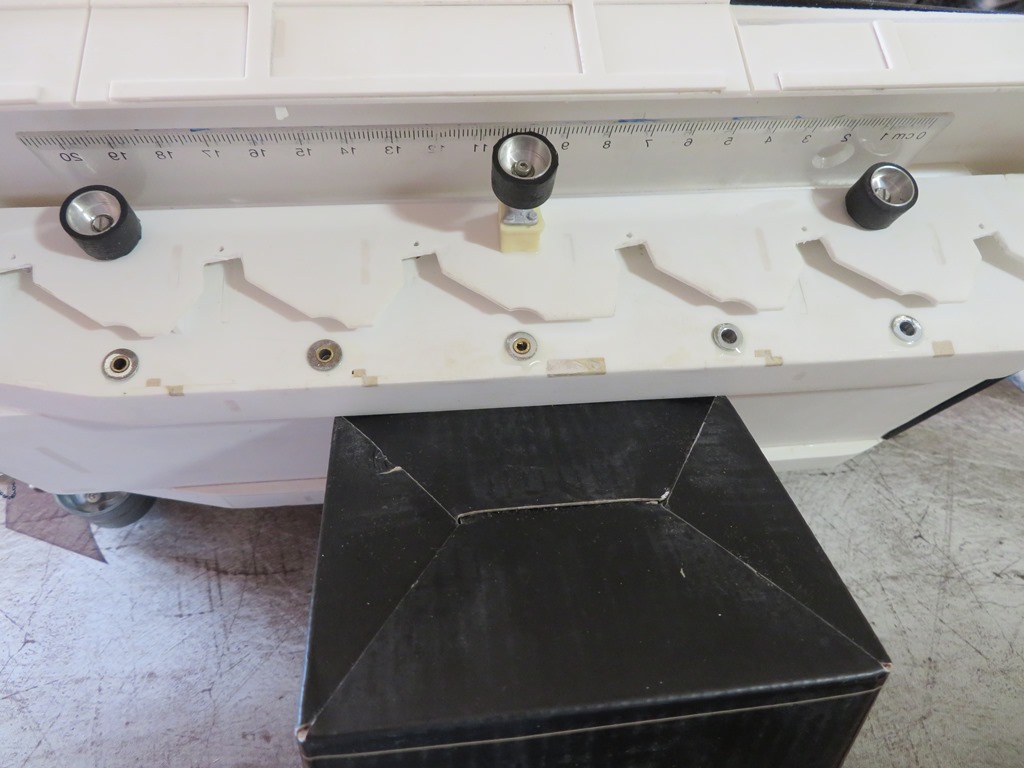

Zur Überprüfung, ob auch alles Horizontal parallel verläuft, habe ich mal ein Lineal angelegt.
Schaut gut aus und alles dreht sich so wie es soll.

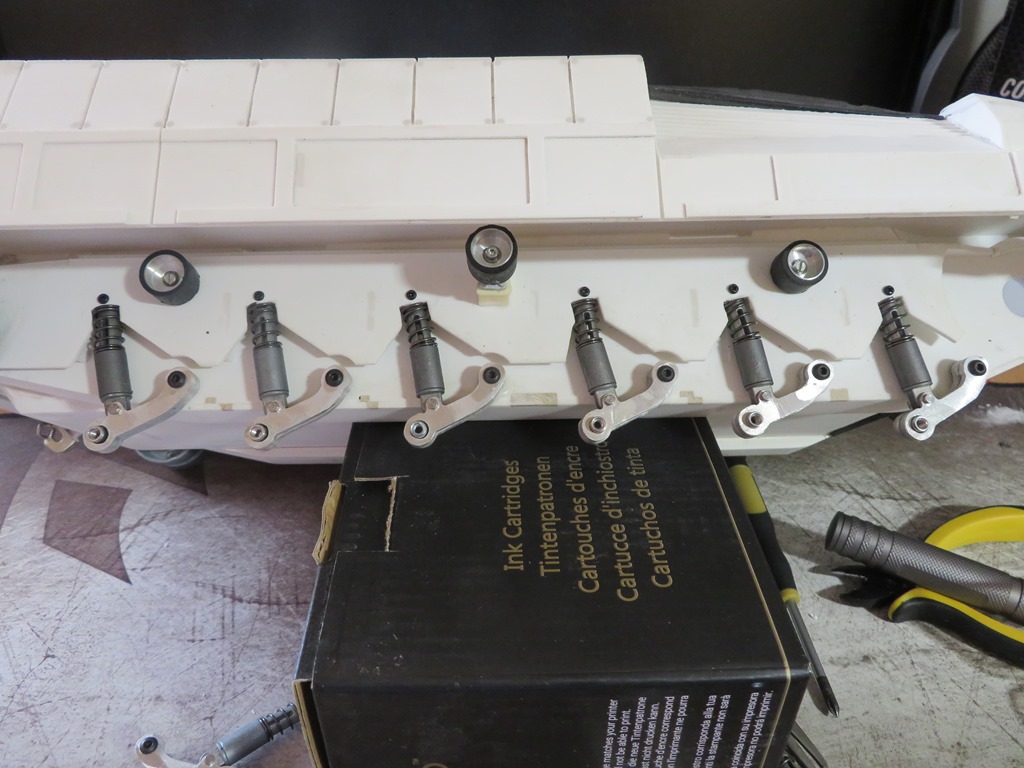

Danach konnte ich dann die Schwingarme einbauen und verschrauben.

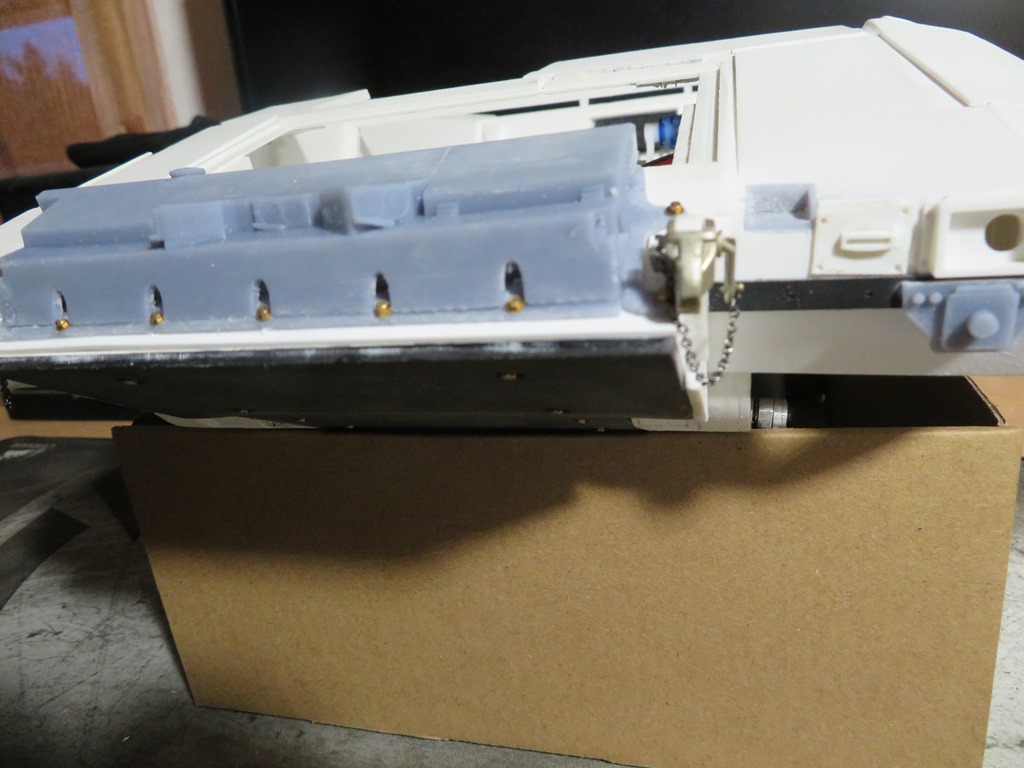

Zur gleichen Zeit, wurden auch die ersten Messing Schrauben mit Unterlegscheibe dann in der Bug Panzerung eingeschraubt.
Im oberen Bereich enstanden dann die ersten modifizierten und angepassten STL Teile vom Günter
Fortsetzung folgt....................
--
Gruß Gerhard
|
|
| 2 |
|
|
