Thema:  hilfe beim kranbau gesucht |
[ - Antworten - ] |
06.04.2025, 20:00 Uhr
  alfred
|
moin moin,
ich habe ja schon verschiedenes gebaut, aber nun will ich zum ersten mal einen kran bauen. das hintere segment wird per spindel geschoben, aber wie bekomme ich das vordere segment mit ausgeschoben?
kann mir da vieleicht jemannd helfen, am besten mit einer zeichnung die ich im anhang habe?
--
mfg
peter
-----------------------------------------
|
|
 |
|
|
08.04.2025, 18:44 Uhr
 Radfahrer
|
Hallo Peter.
Die gängigste Methode ist eine Art Flaschenzug, der am ersten Ausschub befestigt ist und am Boden des Basisarms angreift. Der zieht dann den zweiten Ausschub immer genau so weit raus wie der erste raus kommt. Ob dafür innen Platz ist und ob das genug Kraft hat kann man natürlich schlecht voraussagen.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
10.04.2025, 15:03 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Peter ,
vielleicht hilft Dir das
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
 2 |
|
|
11.04.2025, 08:43 Uhr
panzerpabst
|
Moin Peter,
vielleicht für dich auch mal einen Blick wert: https://www.lego.com/de-de/service/building-instructions/42009
Bei diesem Lego Autokran ist ein solches Seilzugsystem verbaut, allerdings nicht in der von Michael gezeigten komplexeren Variante mit 3 Auszügen sondern wie in deiner Skizze gezeigten 2 Auszügen. Ich habe das Modell und es funktioniert super.
--
Grüße aus Leipzig
Matthias
www.boorad.de
|
|
| |
|
|
13.04.2025, 07:05 Uhr
alfred
|
moin stefan,
danke für den link, da sind interessante ideen dabei
--
mfg
peter
-----------------------------------------
|
|
| 1 |
|
|
30.04.2025, 10:29 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Peter ,
ich habe mal Deine Zeichnung mit den entsprechenden Seilführungen, Umlenkungen und Befestigungspunkten ergänzt.
Ich hoffe, Du kannst etwas damit anfangen.
Die Umlenkung vorne für das Seil zum Ausziehen des Segmentes kann auch an der Innenseite des 2.Segmentes flach eingebaut werden, Sie muss nicht auf einem Schutzrohr montiert werden.
Hierfür musst Du allerdings dann einen entsprechenden Abstand zwischen den Segmenten einplanen.
Ich hoffe , ich konnte helfen.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
30.04.2025, 10:45 Uhr
alfred
|
moin michel,
danke dafür.
ich habe mich in der zwischenzeit entschieden 2 spindeln einzubauen
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
30.04.2025, 11:13 Uhr
SLT50-2
Der Dachsmaster
|
Hi Peter ,
welcher Maßstab wird der Kran eigentlich ?
Sieht von der Form fast nach einem Kran vom 10 Tonner Mil GL aus.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
30.04.2025, 11:17 Uhr
alfred
|
quote:
Original von SLT50-2:
Hi Peter ,
welcher Maßstab wird der Kran eigentlich ?
Sieht von der Form fast nach einem Kran vom 10 Tonner Mil GL aus.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
der wird in 1/12, passend zum KAT1 8x8 von CROSS RC
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
30.04.2025, 12:49 Uhr
SLT50-2
Der Dachsmaster
|
Hi Peter ,
sehr schön
Da wird das mit den 2 Spindeln( und 2 Motoren ) platzmäßig aber auch spannend.
Ich hatte damals an meinem Faun auch überlegt für jeden Ausschub eine Spindel zu verbauen, das wären dann 5 Antriebe mit Spindeln gewesen und das war erstens platzmäßig nicht zu machen und die Stromführungen für die Ausschübe wären auch nicht sauber gewesen.
Ich drücke Dir aber die Daumen , dass das so hinhaut , wie Du es Dir wünschst.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
30.04.2025, 16:38 Uhr
alfred
|
moin michael,
wie du auf dem bild sehen kannst passen die beiden spindel rein, motor ist der N20, ist zwar knapp, aber ich denke mal auch störungfrei
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
01.05.2025, 09:08 Uhr
SLT50-2
Der Dachsmaster
|
Hi Peter ,
ja, das sieht gut aus .
Bei der Kabelführung für den 2. Motor musst Du halt darauf achten , dass sich nichts an der 1. Spindel vertütteln kann.
Eventuell kannst Du hier Strombahnen machen , auf denen Schleifkontakte für den 2. Motor laufen , so hatte ich das damals in meinem Dachs gemacht.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
01.05.2025, 16:04 Uhr
EICHE
|
Hallo Peter,
Ich muss hier die Anmerkung vom Michael untermauern.
Habe erstmals 2003 einen kleinen Liebherr Kran gebaut und habe mir bei den Teleskopen fast die Zähne ausgebissen.
Ganz wichtig ist die Lagerung der einzelnen Stufen, Teflon minimum und auf Kugellagern ist das feinste.
Der Platz ist ganz wichtig und ich kann nur die Seiltechnik wie es Michael beschrieben hat, befürworten.
Habe leider keine Bilder von damals mehr zur Umlenkung, Innen, aber das Prinzip ist in der Skizze beschrieben.
Wünsche Dir viel Erfolg bei der Umsetzung und lese fleißig mit.

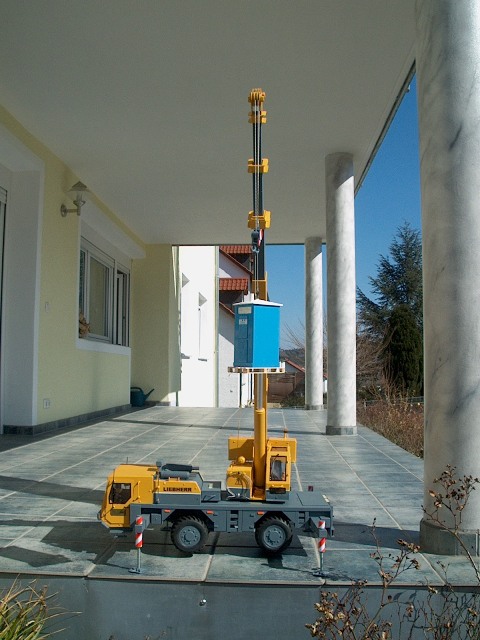

Hier mal was von damals, vor 22 Jahren, zur Geburt der Jungs, lange her und die möglichkeiten mit 3 D Druck war noch nicht
erfunden oder verbreitet, bzw. erschwinglich.
--
Gruß Gerhard
|
|
| |
|
|
