Thema:  Bergepanzer 2 1/16 die x-te mit Unterwanne PM |
[ - Antworten - ] |
20.04.2025, 10:11 Uhr
  OliverRauls
3D - Drucker
|

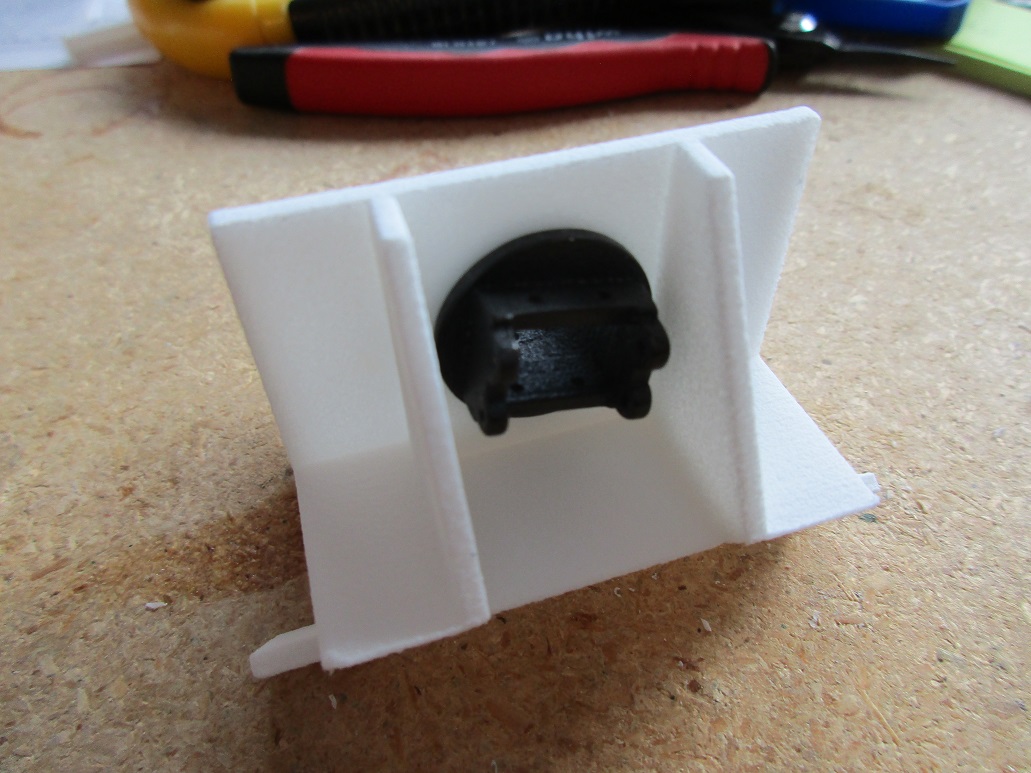

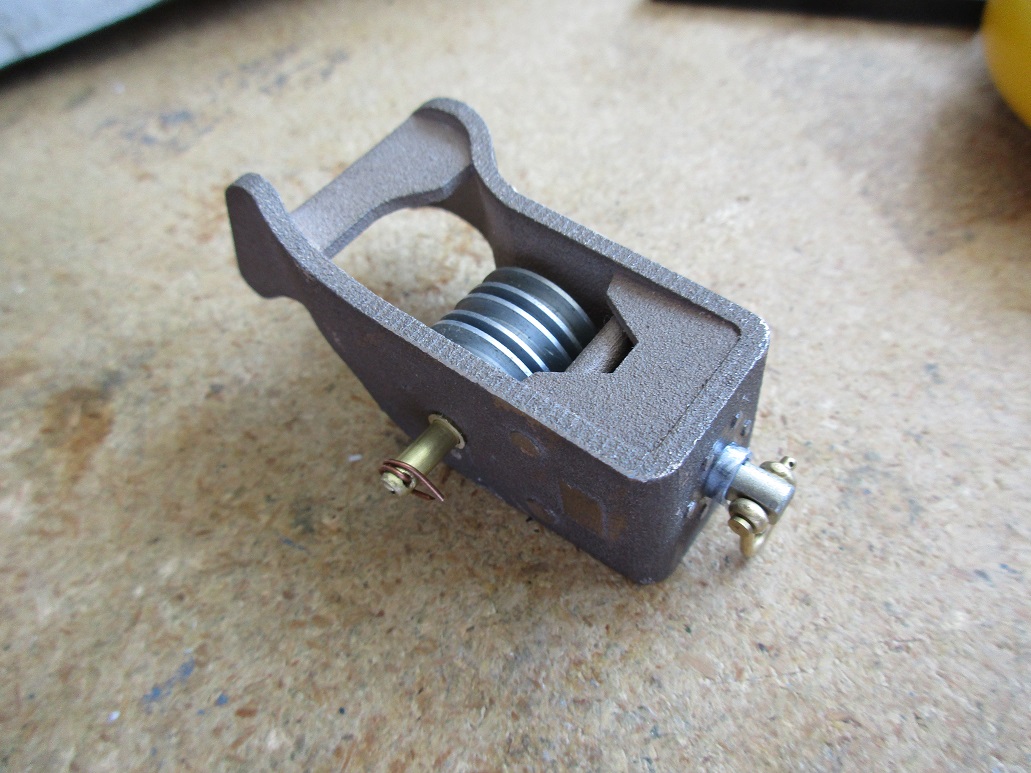

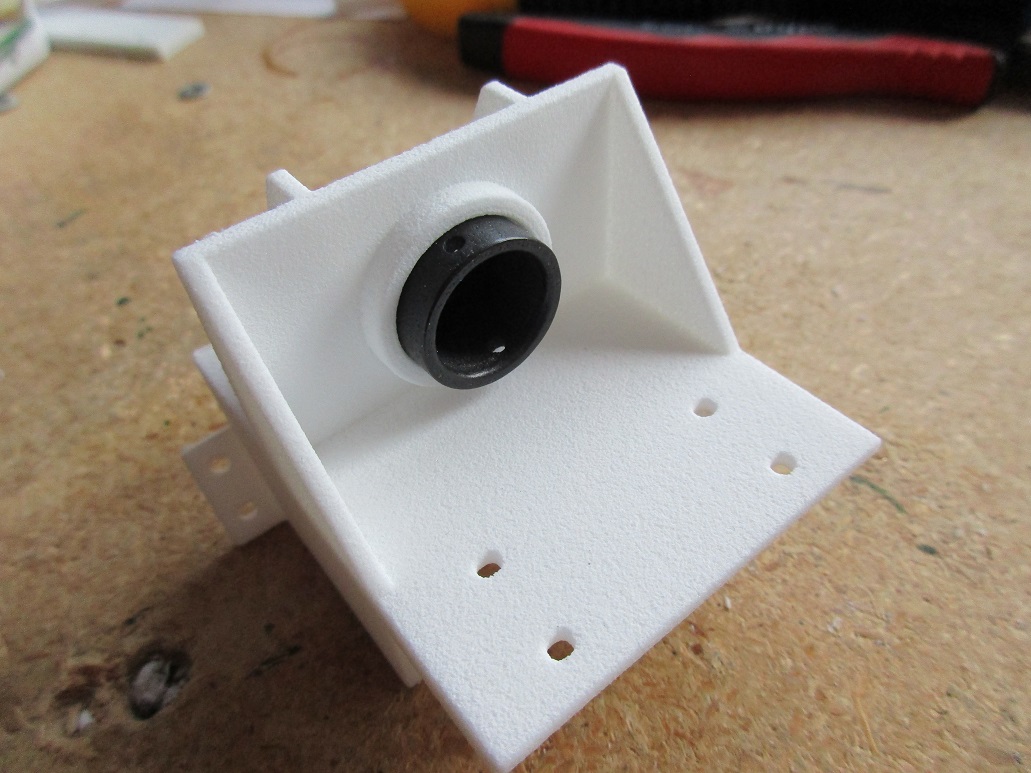

Diesmal sollte der BPZ eine funktionsfähige Bergewinde bekommen. Als Winde hab ich die bewährte "Crawler" Winde gewählt. Dazu eine Halterung für die Integration in die Wanne sowie ein Metalldruckteil (das schwarze) in das die Rollen für die Seilführung eingesetzt werden.
|
|
 |
|
|
20.04.2025, 11:24 Uhr
scenic99
Bob der Baumeister
|
Hi Oli,
das sieht gut und stabil aus.
Als Tip ... ich würde auf die Crawler-Winde ein feiners Stahlseil ziehen.
Das ist noch zu starr und verheddert sich immer sehr gerne.
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
21.04.2025, 09:32 Uhr
OliverRauls
3D - Drucker
|

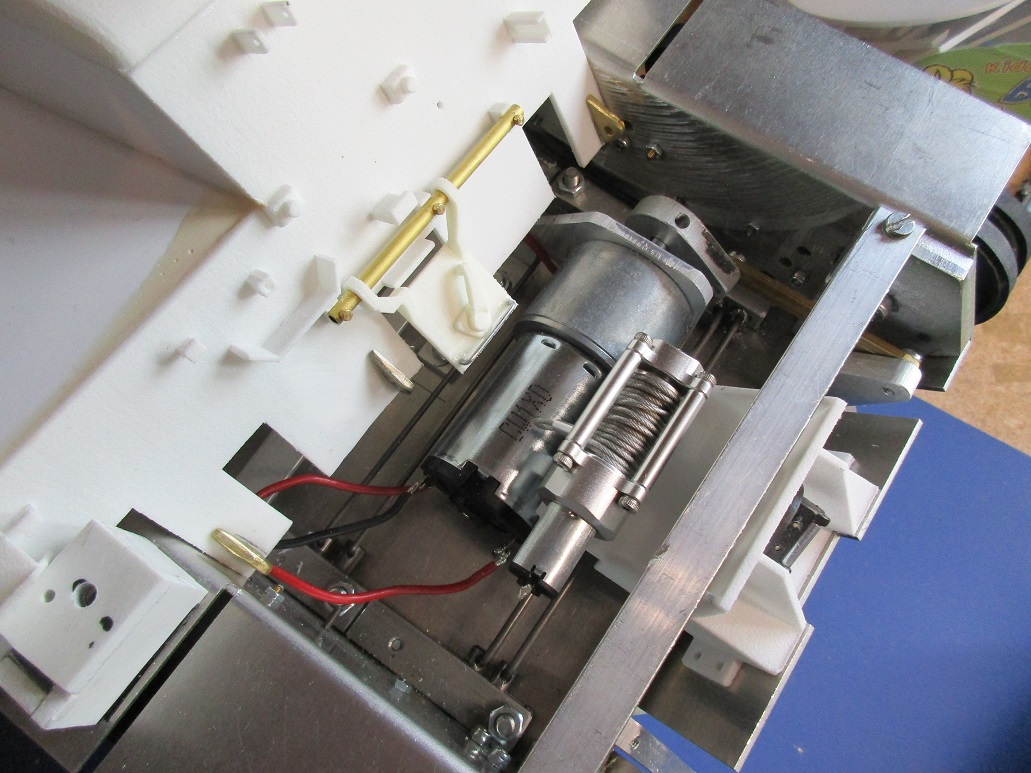

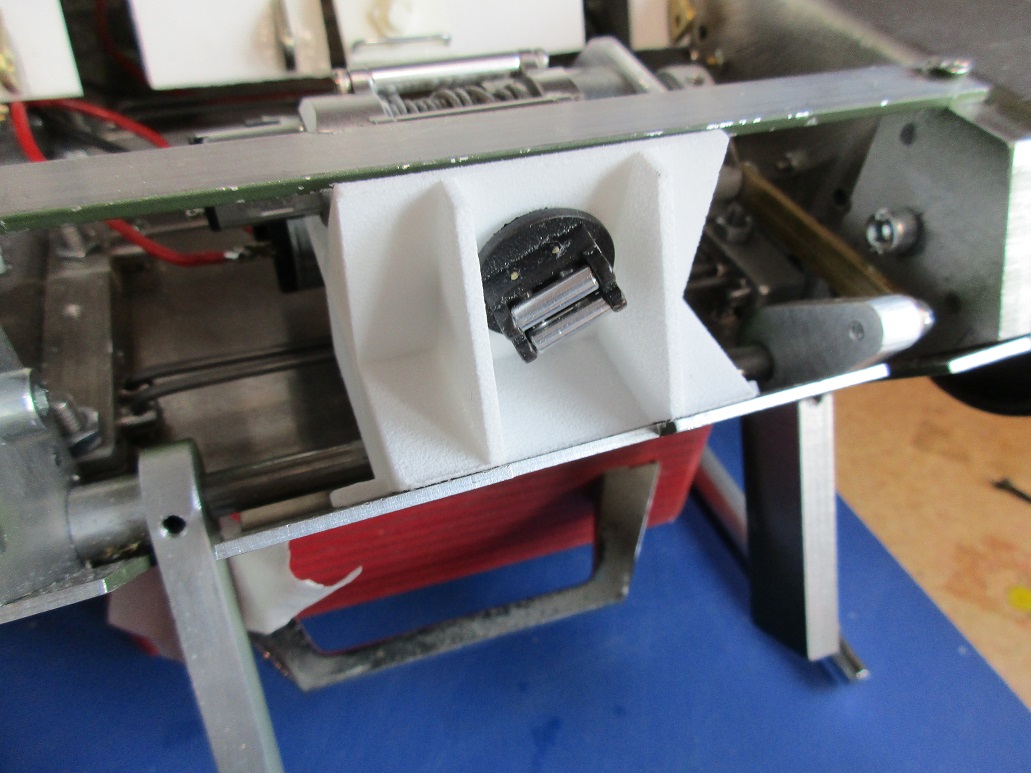

Hier mal die Winde nebst Halterung im Fzg.. Die Halterung und die Seilführung kann bei mir erworben werden muss aber ggf. angepasst werden. Die Halterung wäre 3D gesintert, Seilführung 3D Metall gesintert. Abhängig von der verwendeten Unterwanne (hier PM) bzw. dem Antrieb des Räumschildes (hier PM).
@Dirk: danke für den Tip. Hast du genauere Bezugsquellen?
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 21.04.2025 09:33. |
|
|
21.04.2025, 12:08 Uhr
scenic99
Bob der Baumeister
|
Hi Oli,
suh ueinfach mal nach Metall Schnur Angeln oder Stahlvorfach.
Die Dinger sind super geschmeidig und gibt es in verschiedenen stärken.
... hatte ich damals auf den Seilwinden vom SLT
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
03.05.2025, 09:53 Uhr
SLT50-2
Der Dachsmaster
|
Hi Oli ,
eben erst gesehen ,
vielen Dank dafür
Noch ein Tip zum Thema Seil: Edelstahlseil ist sehr schön , lässt sich aber leider nur in einem begrenztem Bereich sauber aufrollen ( Biegeradius ).
Besser geht geflochtene Kevlar Angelschnur, die hat *kein Gedächtnis * und rollt super sauber auf und ab.
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
04.05.2025, 11:42 Uhr
OliverRauls
3D - Drucker
|
Michael, Dirk, danke für Eure Hinweise. Eine der 2 Ketten hab ich bereits nachgearbeitet. Das Seil der Winde schau ich mir nochmal an, ich finde das "Original" aber nicht so schlecht. Und für 2-3 mal ausfädeln.... ich schau.

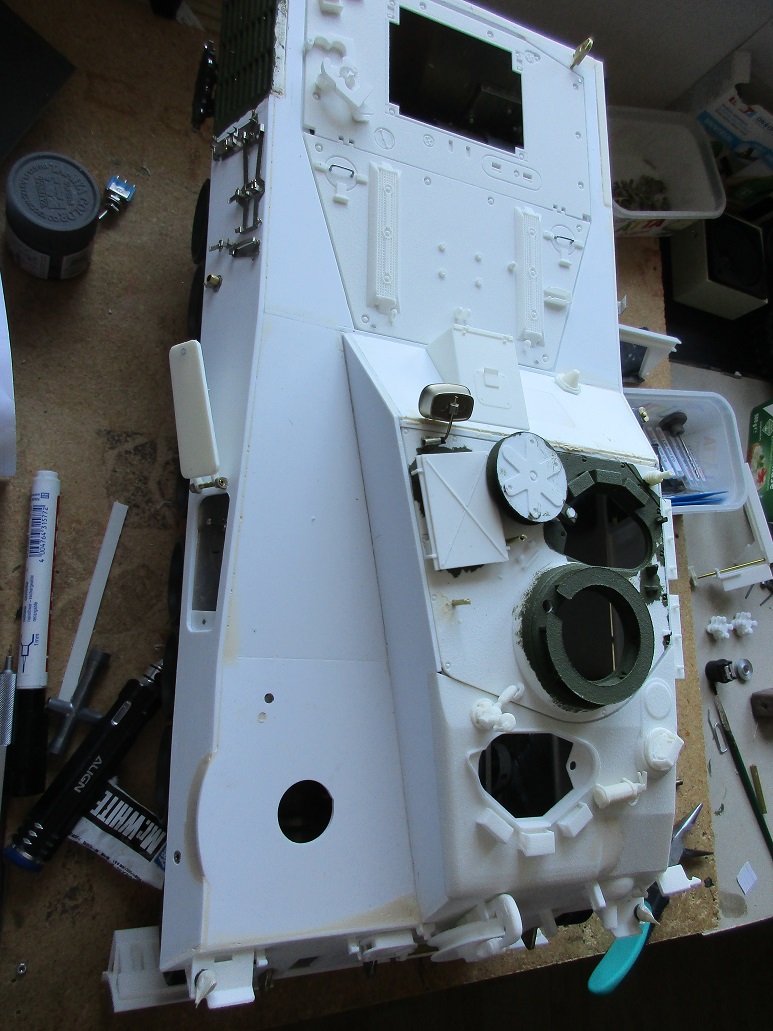

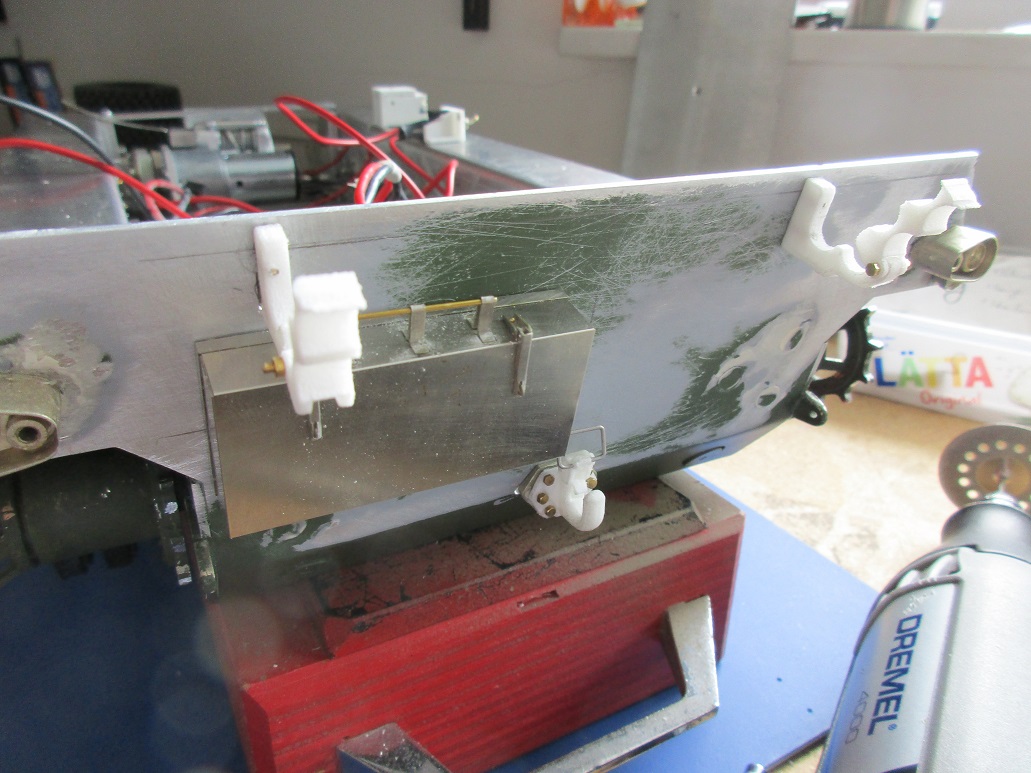

Aktuell detailliere ich. Ich hatte noch einen Ätzteilsatz der Werkzeugkiste hinten und Reste von anderen. Leider gibt es die Sätze von GG nicht mehr speziell für den BPZ. Die AFV Platinen Leo1 und BPZ beinhalten "nur" Teile die am Leo1 wie am BPZ verbaut sind. Keine spezifischen BPZ Teile wie die Halter der Schäkel seitlich, Aufnahme Hebegeschirr Motorplatte o.ä. Da werd ich etwas "basteln" müssen.
|
|
 1 |
|
|
04.05.2025, 13:38 Uhr
scenic99
Bob der Baumeister
|
Hey Oli,

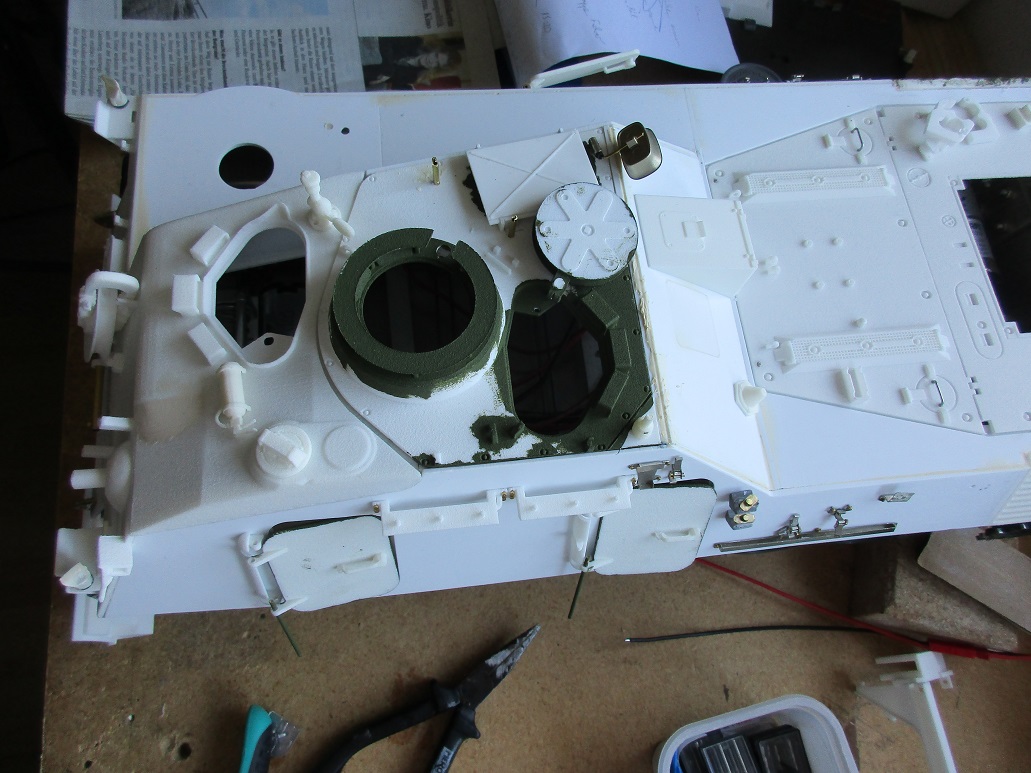

fahr bloß nicht los mit dem Bock ... der Feuerlöscher liegt nur so neben der Fahrer-Luke - der ist nicht fest !!!
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
05.05.2025, 15:29 Uhr
SLT50-2
Der Dachsmaster
|
hey Dirk ,
da sind doch 2 Haltebänder dran ,dann isser doch fest .
Siehst Du das nicht
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
05.05.2025, 15:47 Uhr
scenic99
Bob der Baumeister
|
... ach, jetzt wo du es sagst
Tja, wenn man sich die Bilder nicht genau anschaut ...
Alles klar Oli ... Panzer marsch !
Gruß
Dirk
--
email@dirkkristen.de
|
|
| |
|
|
20.05.2025, 09:52 Uhr
OliverRauls
3D - Drucker
|

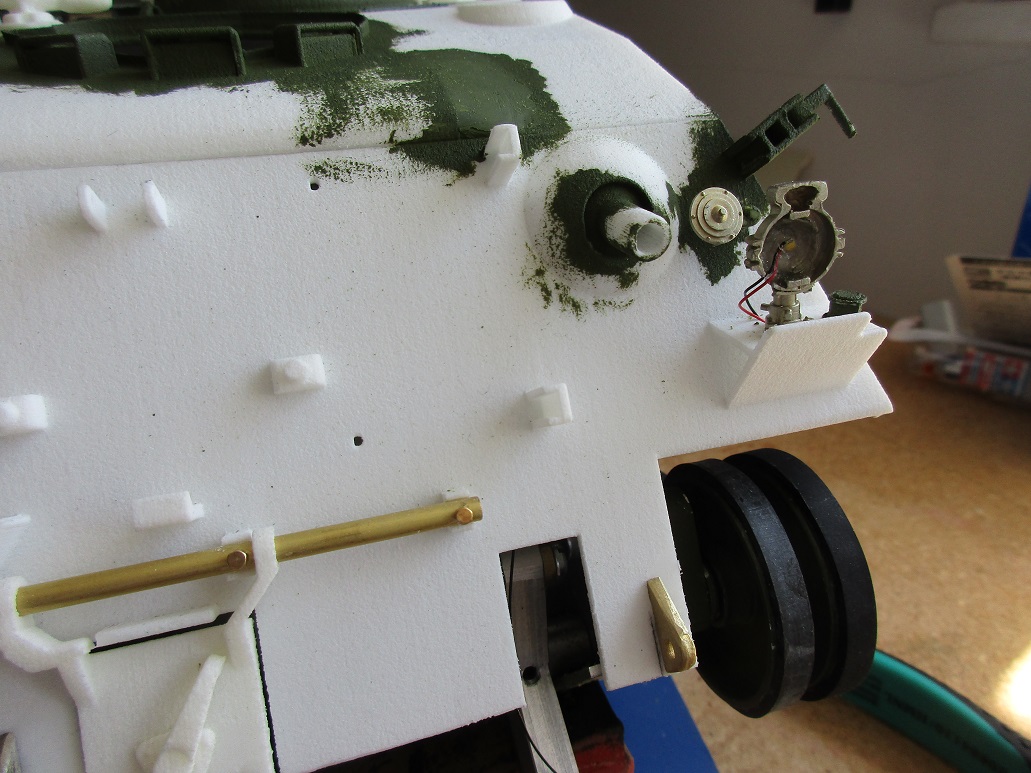

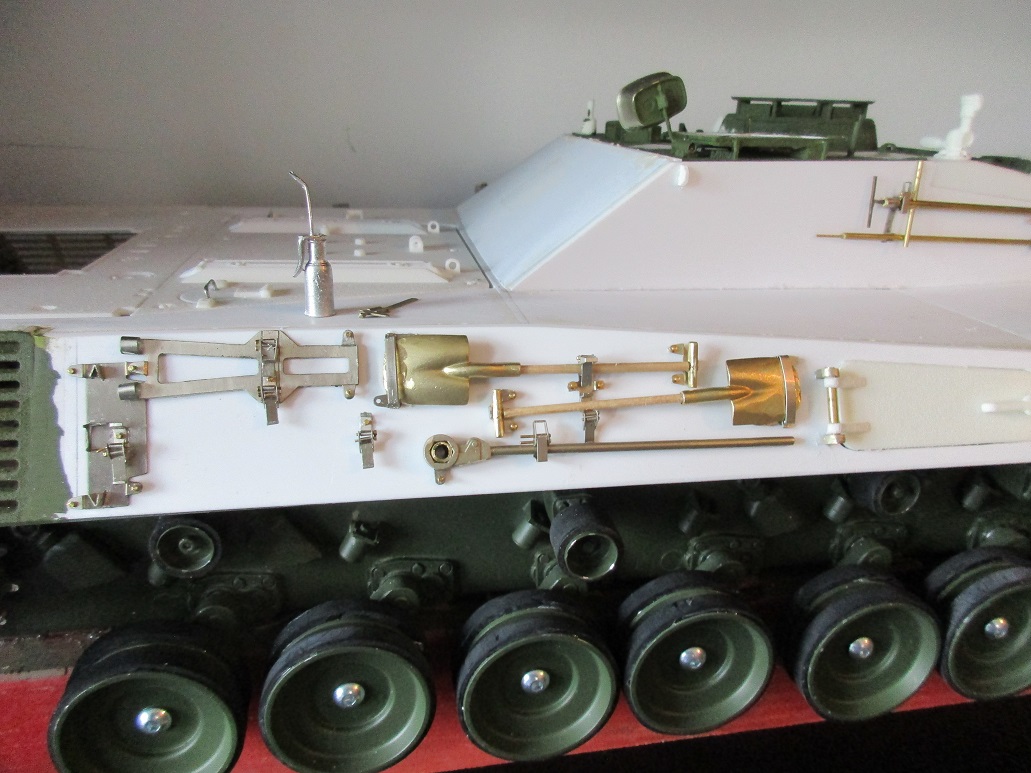

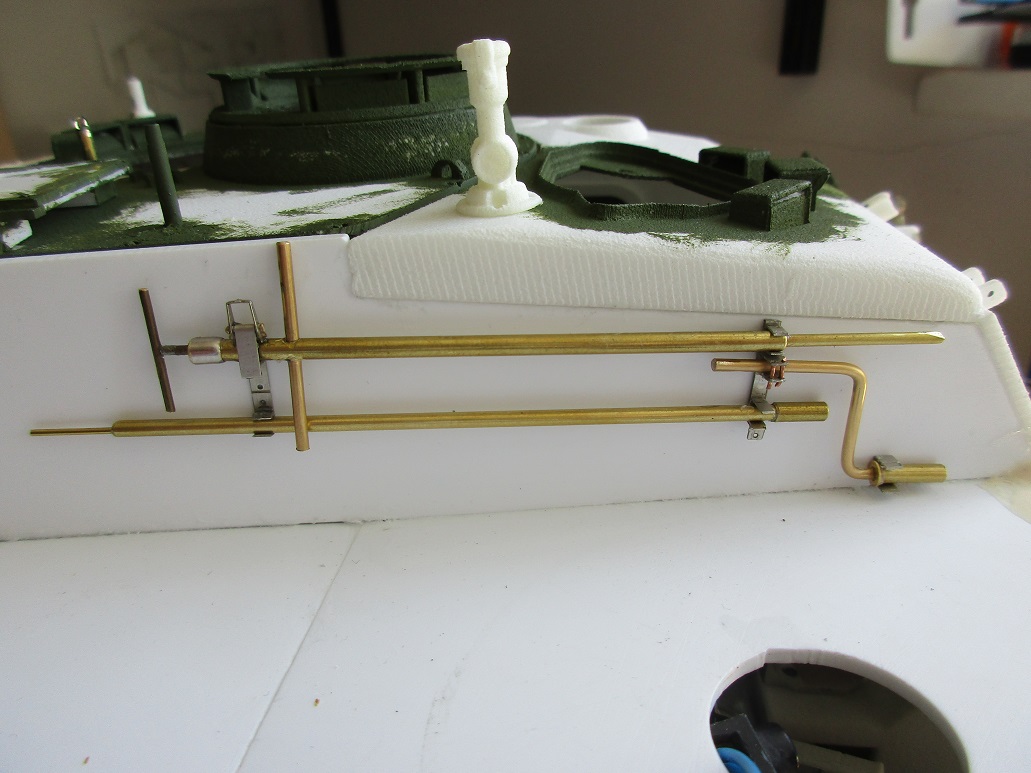

Aktuell bin ich dabei die gefühlt unendlich vielen Details anzubringen. Das Werkzeug an der Kasematte rechts dient glaub ich für Arbeiten an den Drehstäben. Wozu die Schaufeln sind weiß wohl jeder. Vorn gab es auch eine Hupe um sich Platz zu verschaffen. An der linken Wand der Kasematte die Aufnahme für das Hebegeschirr der Motorraumabdeckung. Korrekturen der Ansprache der Werkzeuge gern.
Oli
|
|
| 1 |
|
|
20.05.2025, 15:09 Uhr
BW-Kette
|
Hallo Oli
Wird doch immer besser!
VG Frank
|
|
| |
|
|
20.05.2025, 16:18 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Oli,
ich kann mich Frank nur anschließen
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
20.05.2025, 19:35 Uhr
OliverRauls
3D - Drucker
|
Dank euch für das Lob. Und es gibt immer noch Dinge die besser gemacht werden könnten. Noch besser. Aber wem schreib ich das............
|
|
| |
|
|
22.05.2025, 16:43 Uhr
EICHE
|
Hallo Oliver,
ich kann mich nur den anderen Anschließen mit dem Lob.
Mal eine Kurze Frage zur Kranflasche und dessen Material.
Wenn diese generell zu leicht ist, rollt diese nicht wie man es sich wünscht.
Hatte das damals bei meinem Seidel Berge Leo.
Da muss Messing her oder aus Stahl sintern, damit Du mit dem Endergebnis zufrieden bist.
Nur ein Tip wenn Du dann mal das in Betrieb nimmst.
--
Gruß Gerhard
|
|
| |
|
|
