23.07.2025, 19:03 Uhr
  Panther-438
|
Hallo miteinander,
der Ordnung halber wieder mal ein Zwischenstand, auch wenn es hier niemanden sonderlich interessiert. Den Baufortschritt möchte ich hier schon zu Ende bringen. Wer den Bericht bis hierher gelesen hat, weiß auch das ich mit dem Antrieb nicht so recht glücklich war. Das mitlaufen der Langsamen Kette hatte mir nicht gefallen. Der SGS-Regler TVC-B-100 bremst zwar den langsameren Motor, ist aber auch abhängig von der Ausgangsdrehzahl des Motors. Je höher die Drehzahl, umso stärker das Bremsverhalten. Eben das war bei mir nicht gegeben, deshalb wieder zurück zu den Dunker Schneckengetrieben. Die machen das so wie ICH das möchte. Das hatte natürlich noch einmal einen größeren Umbau zur Folge. Wannenversteifung, Akkuplatz, Lautsprecherbox und noch einiges mehr wurden umgebaut und umgesetzt. Die Kabelführung war vorher versteckt, ging nun aber nicht mehr. Ebenso musste die Elektronik auf die neu angebrachten Kettenabdeckungen weichen. Alles in allem bin ich jetzt soweit zufrieden., bis auf den Zeitaufwand. Aber, der Weg ist das Ziel!
Gruß Kurt
|
|
 Beitrag 3 mal editiert. Zuletzt editiert von Panther-438 am 25.07.2025 12:09. |
|
|
23.07.2025, 19:08 Uhr
Panther-438
|

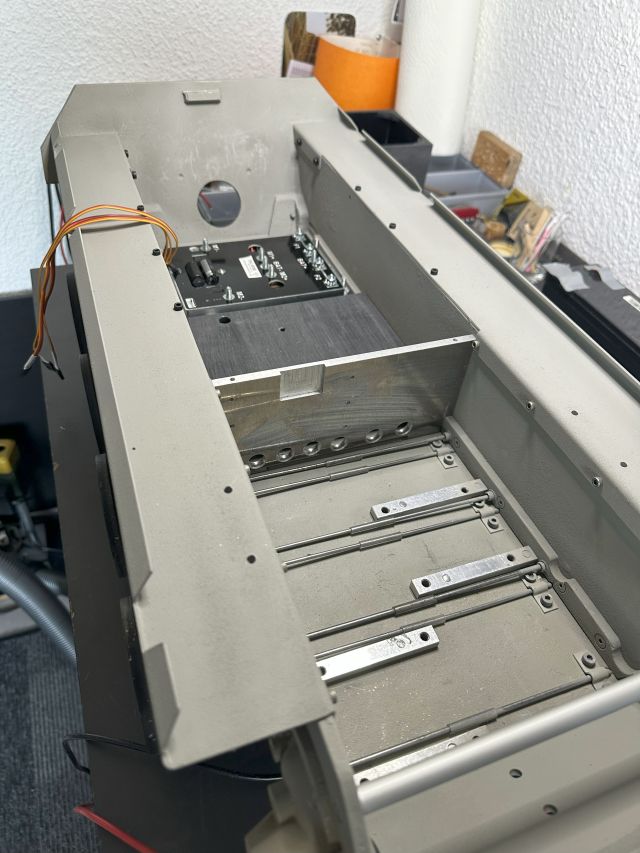

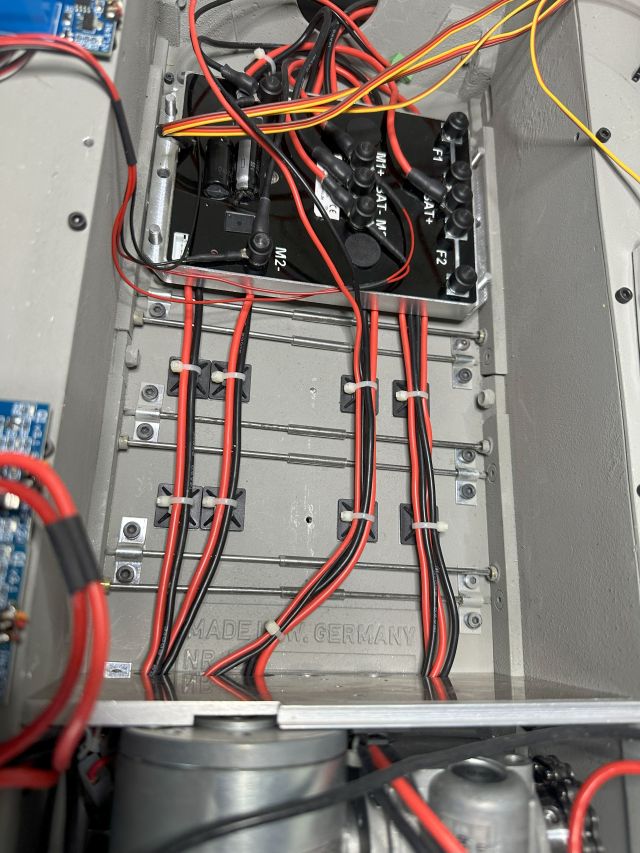

Kettenabdeckungen, Fahrtregler, Akkuaufnahme
|
|
| |
|
|
23.07.2025, 19:10 Uhr
Panther-438
|

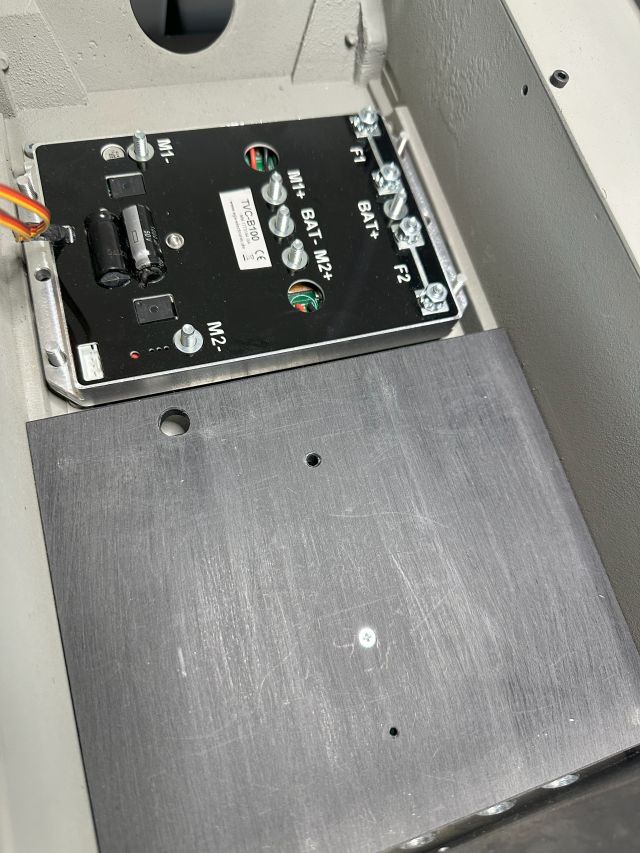

Fahrtregler mit umverlegten Kondensatoren. (Falls Herr Stelzer hier reinschaut, er möge mir den Frevel verzeihen, aber die Kondensatoren waren einfach zu hoch)
|
|
| |
|
|
23.07.2025, 19:11 Uhr
Panther-438
|

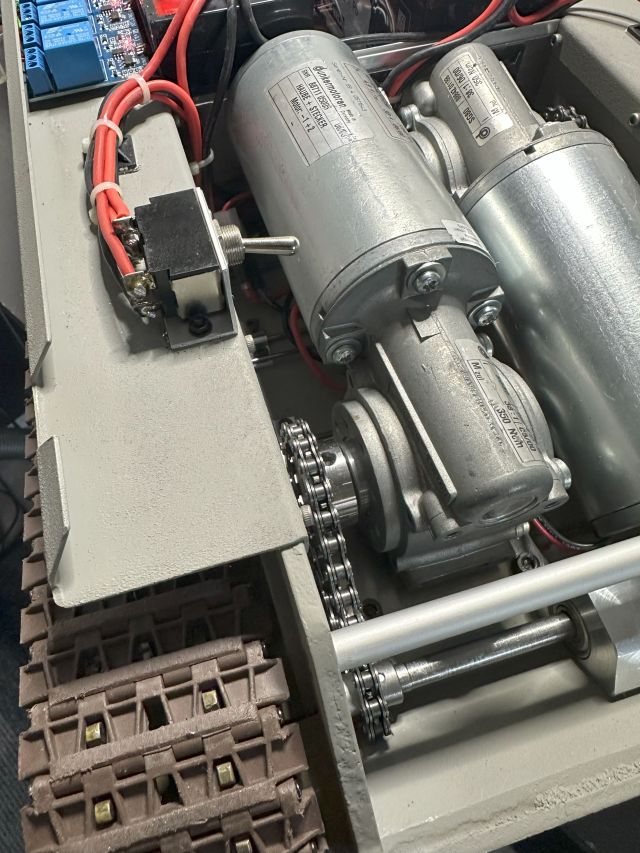

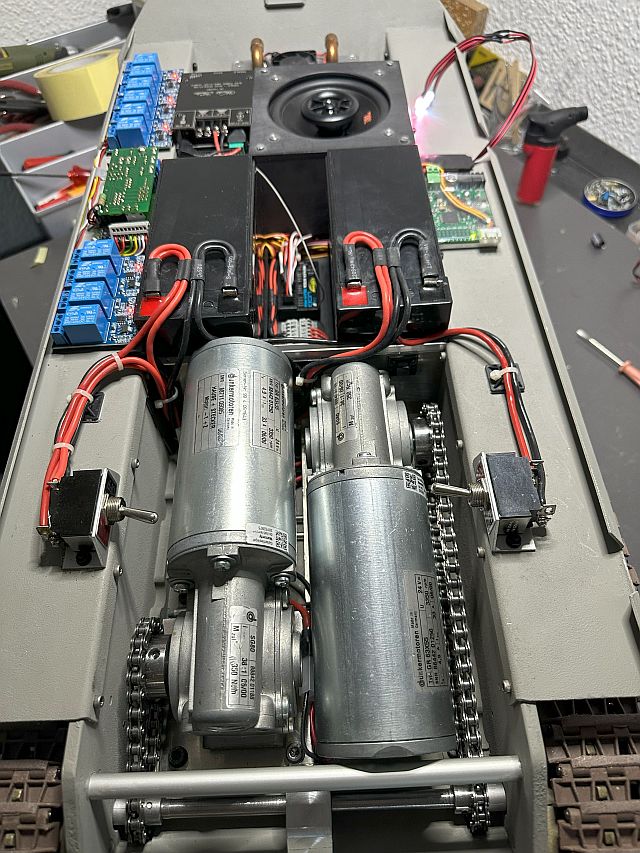

Antriebe und Schalter. Die werden durch die Luken geschaltet.
|
|
| |
|
|
23.07.2025, 19:39 Uhr
Panther-438
|

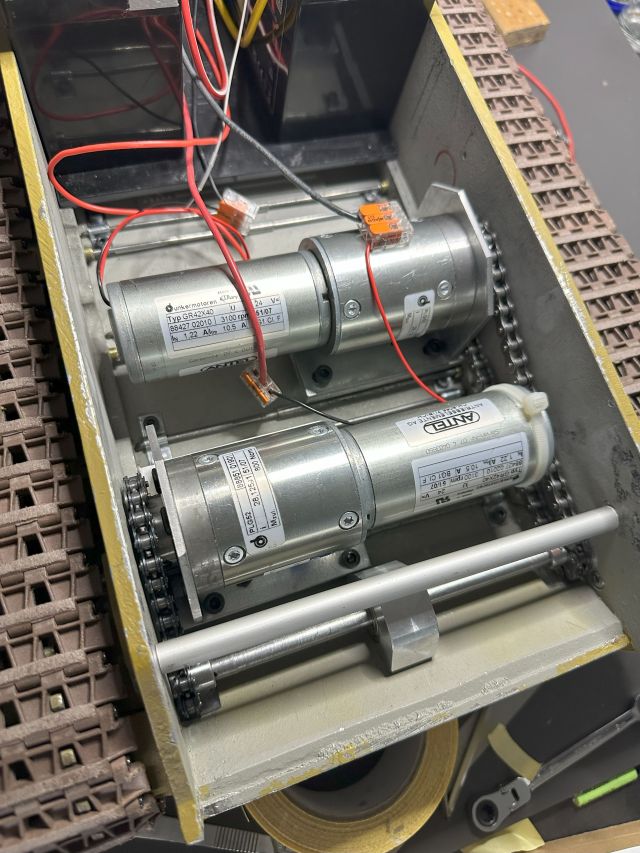

Antriebe und Wannenstabilisierung
|
|
| |
|
|
23.07.2025, 20:16 Uhr
Panther-438
|

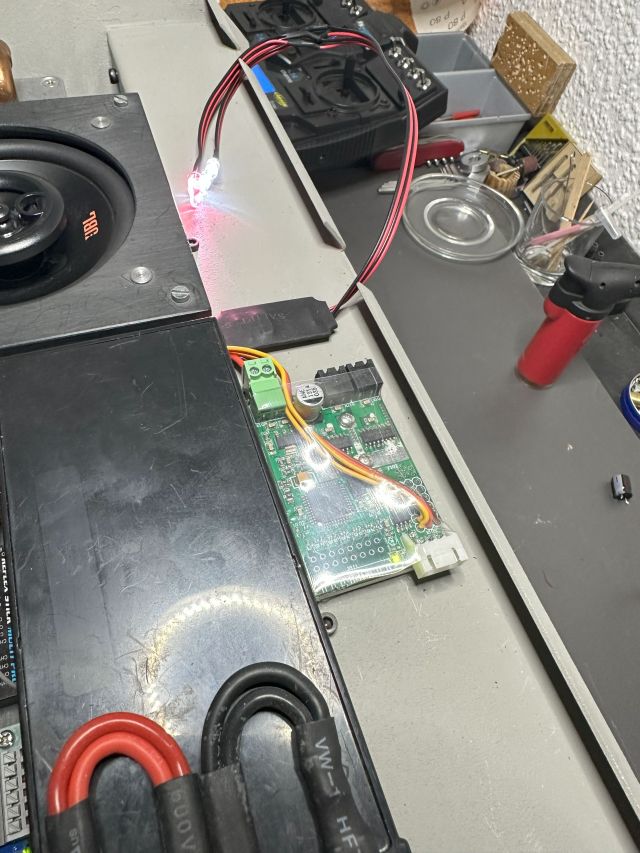

SGS-GFMC-M-10 für Turmdrehung und Rohrhebung
|
|
| |
|
|
23.07.2025, 20:19 Uhr
Panther-438
|

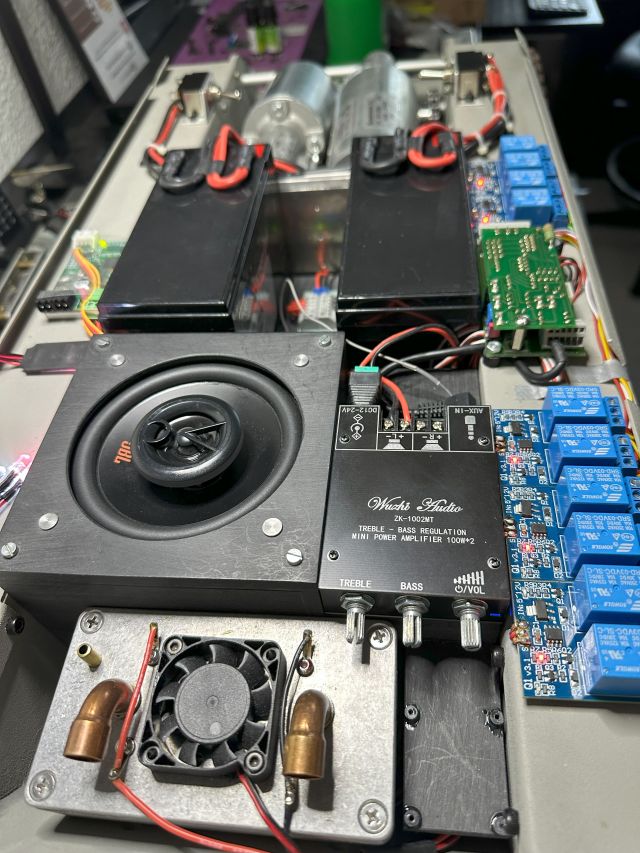

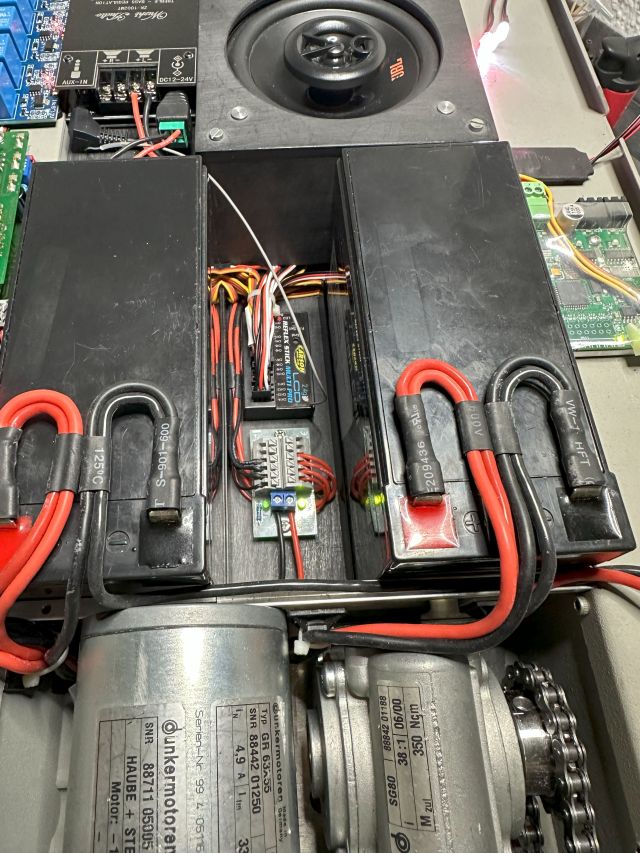

Verteilung für Kleinabnehmer und Empfänger
|
|
| |
|
|
23.07.2025, 20:20 Uhr
Panther-438
|

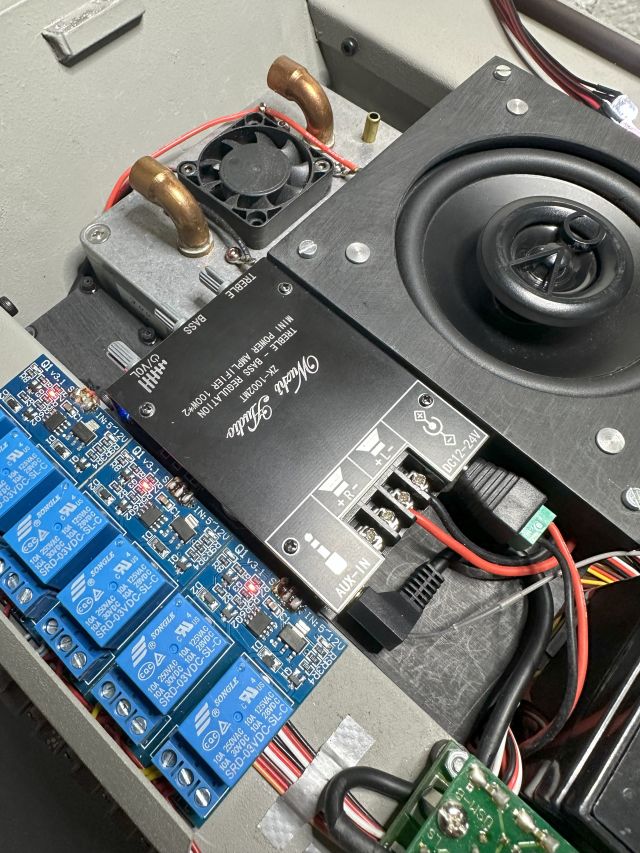

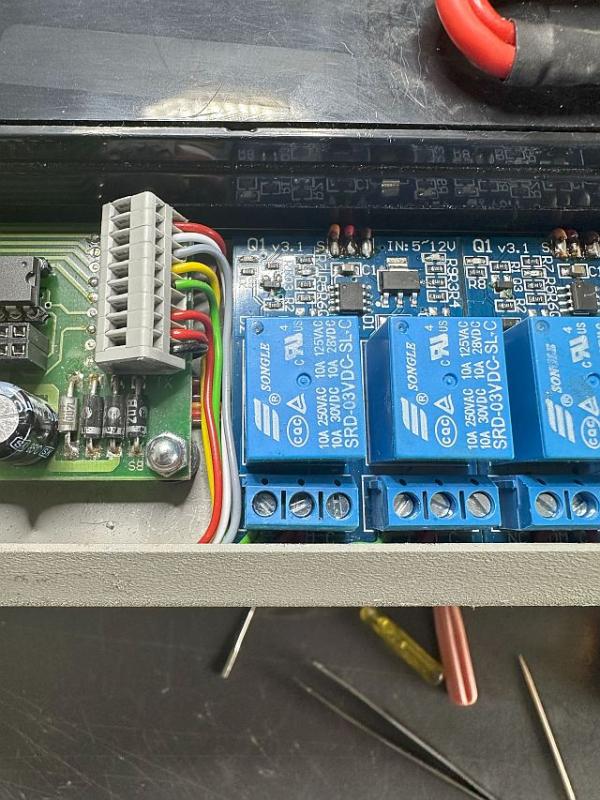

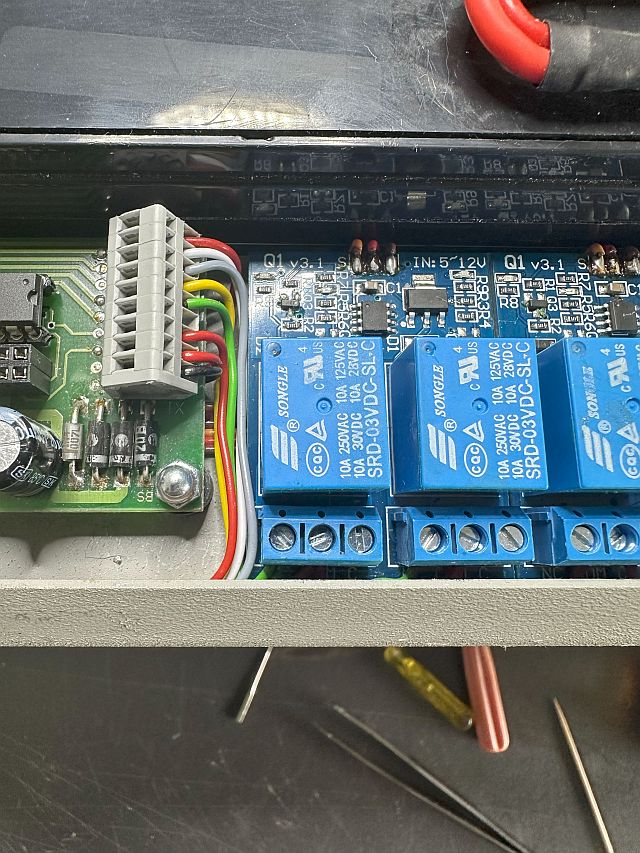

Relais für Beier Sound Modul und Endverstärker
|
|
| |
|
|
23.07.2025, 20:21 Uhr
Panther-438
|

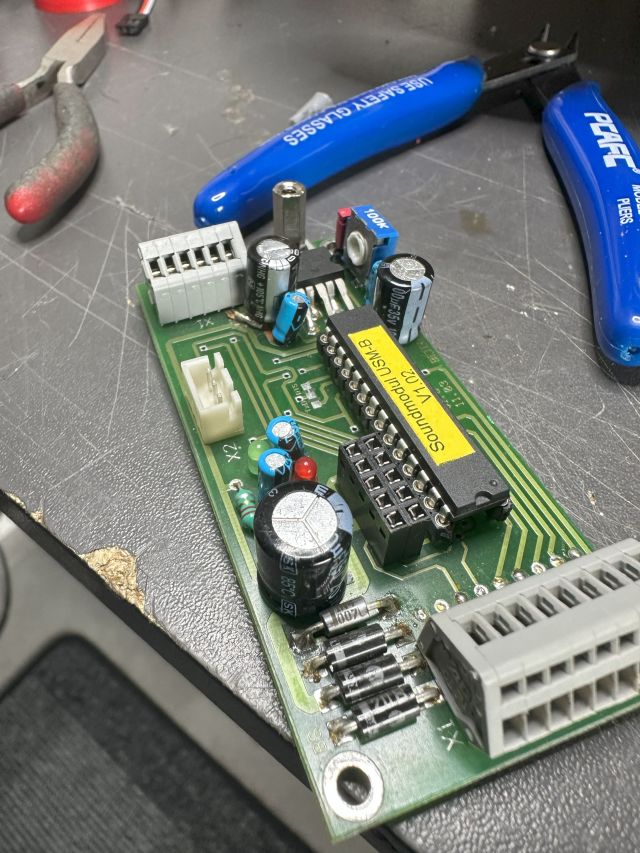

Wackler im Soundmodul, eine Leiterbahn war vom Vorgänger vermurkst, lange gesucht. Oben zwischen Klemmleiste und Kondensator.
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Panther-438 am 23.07.2025 20:28. |
|
|
23.07.2025, 20:43 Uhr
Panther-438
|
Nun noch etwas für die Außenausrüstung. Vom Gießwerk hatte ich ja noch einen Auspuff ergattert, aber eben nur den linken mit den Kühlrohren. Der rechte war nicht mehr auf Lager. Also was tun? Einen Anfertigen nach Oldschool, ohne zu drucken (dafür bin ich zu alt), dafür aber mit Gießen. Ich hab das ganz einfach und pragmatisch versucht, ist ja ein Einzelstück. Deshalb auch eine simple Form aus Gips, für mehr Abgüsse braucht es sicherlich etwas anderes. Einen Teil vom Original bis zu den Kühlrohren habe ich direkt abgeformt, den Rest mit Hand nachgeformt. Zwei Versuche hat es schon gebraucht um ein halbwegs brauchbares Teil zu gießen. Als Material habe ich Silberlot zum gießen benutzt, der Schmelzpunkt liegt bei ca. 700°C.
Die Überlegung war noch, das gegossene Teil mit der Fräse zu bearbeiten, aber der Radius vom Auspufftopf hat mich dvon abgehalten. Das Teil habe ich dann getrennt und auf eine Grundplatte aufgelötet. Das Ergebnis ist, für meine Begriffe, in Ordnung
Gruß Kurt

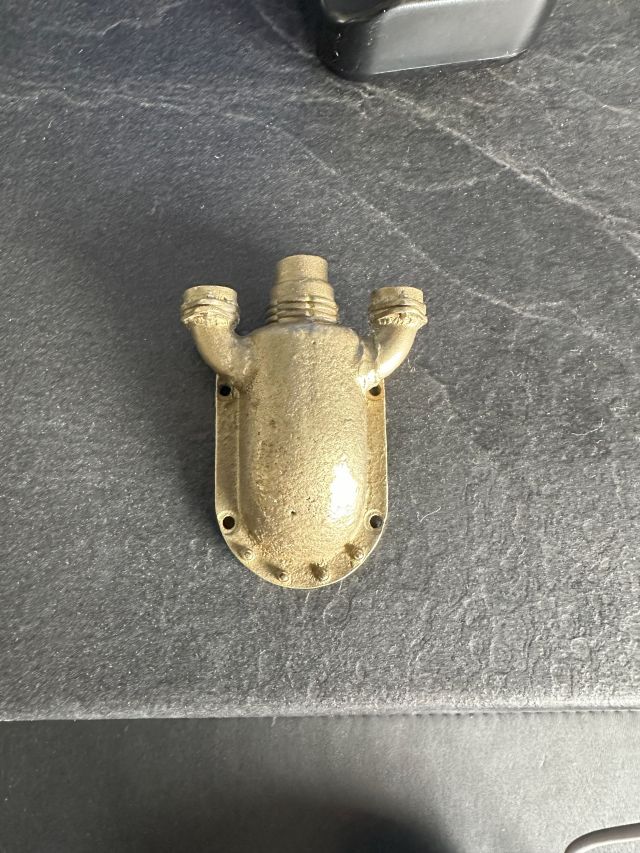

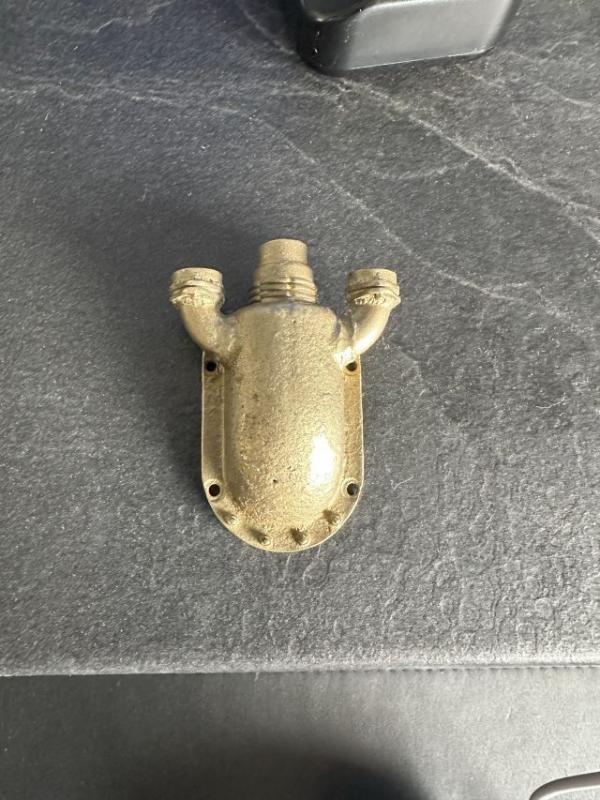

Das Original vom Gießwerk
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Panther-438 am 25.07.2025 12:13. |
|
|
23.07.2025, 20:45 Uhr
Panther-438
|

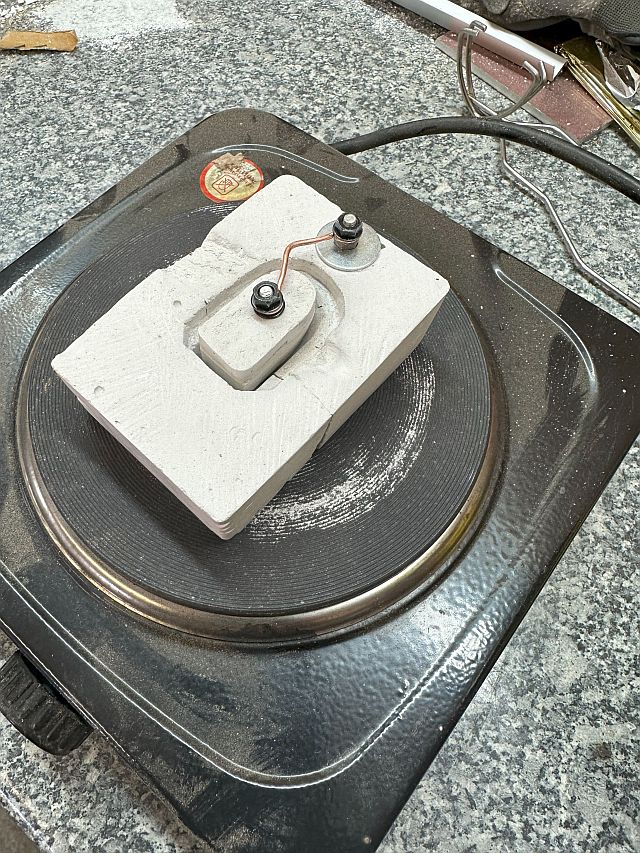

Gipsform zweiteilig zum vorheizen auf der Kochplatte
|
|
| |
|
|
