Thema:  SpPz2 Luchs 1/16 Eigenbau |
[ - Antworten - ] |
06.01.2024, 12:29 Uhr
  OliverRauls
3D - Drucker
|
Der Luchs hat es mir schon ewig angetan. Mit ersten \\\"Studien\\\" am CAD hab ich schon vor 2-3Jahren angefangen aber wie so oft immer wieder nach hinten geschoben. Nun zeig ich mal was ich schon habe. Basis für die Form ist übrigens ein 1/35 Bausatz der Fa. TAKOM, ich glaub ganz passig. Mit dem Bausatz (hat man was zum in die Hand nehmen), verfügaren Bildern und Zeichnungen sollte das gelingen.
Vom \\\"Fuchs\\\" werde ich die Reifen (AFV Modellbau), zunächst meine Felgen und die Achsen (Veroma) übernehmen. Bei den Fahrwerksanlenkungen suche ich noch was \\\"kommerzielles\\\" insbesondere für die erforderlichen Dreieckslenker. Ich bilde mir mal ein die AFV Achsen bauten deutlich schlanker als Veroma oder ScaleArt was die Integration etwas einfacher macht. Und das Thema Federn- \\\"weiche\\\" Federn in ungefähr brauchbarer Grösse zu finden- hm. Aber starten wir mal.
Ich hoffe auf viele Ideen, Vorschläge, Inspirationen und werde jetzt mal das Fahrwerk mit den Veroma Achsen aufbauen (im CAD).
Oli
|
|
|
|
|
19.01.2024, 17:34 Uhr
OliverRauls
3D - Drucker
|

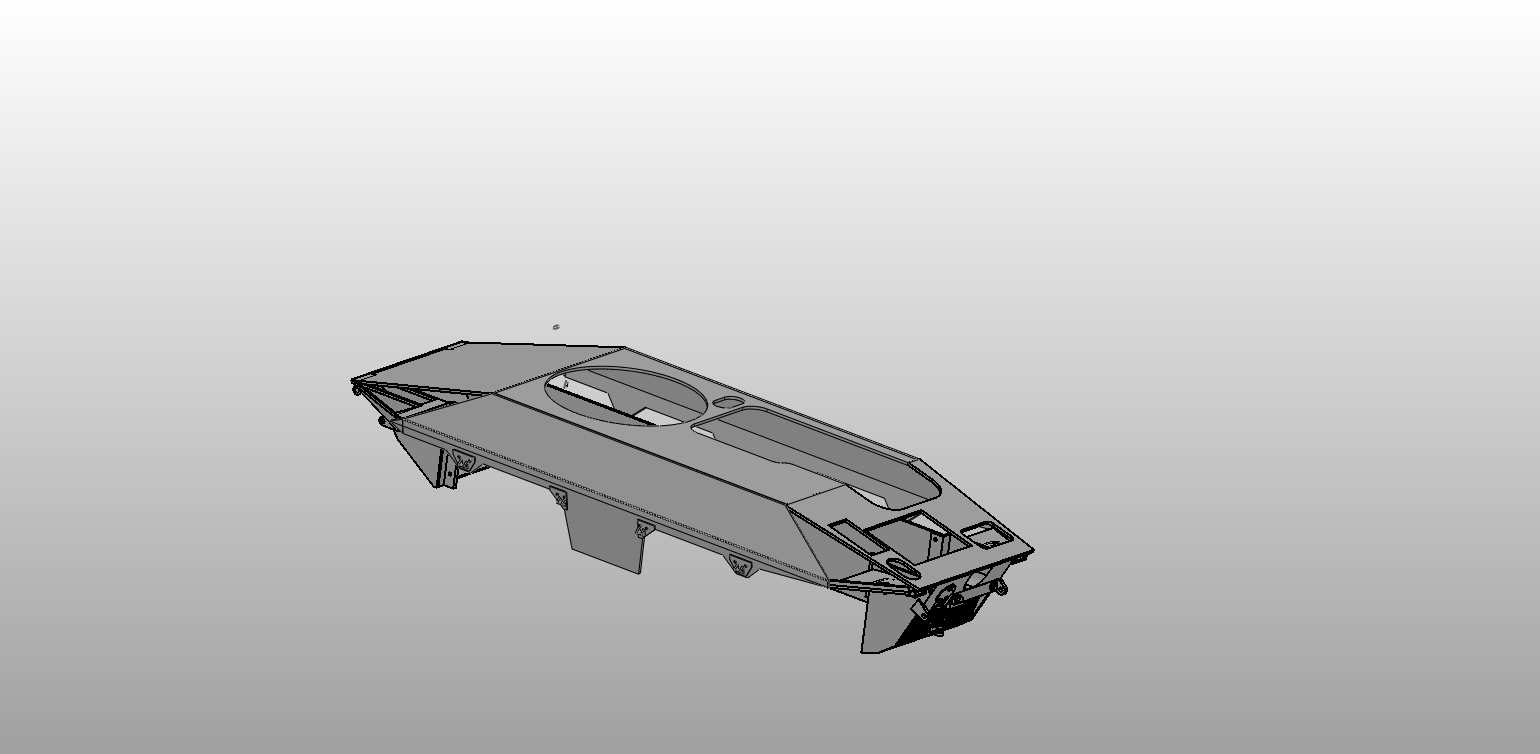

Grob steht die Wanne. Die Wannenfront und das Heck möchte ich drucken ebenso die Seitenteile. Für Frästeile ist mir das zu komplex darzustellen. Front und Heck werden mit so ner Art zentralen Rippe links und rechts verbunden so das ein stabiler maßhaltiger Kasten entsteht.
Lange hab ich nach Achsen gesucht insbesondere mit siichtbaren Gelenken aussen da diese beim Fuchs sehr gut zu sehen sind, im Unterschied zum Luchs zum Beispiel. Hier bin ich auf die Firma Lesu gestossen die da sehr ansprechende Teile im Angebot hat. Die zunächst zeichnerische Integration der Achsen werd ich als nächstes machen. Auf dieser Basis dann die Aufhängung.
Oli
|
|
|
|
|
|
19.01.2024, 17:50 Uhr
EICHE
|
Hallo Oli,
sehr schön was Du da zeichnest und zauberst.
Wenn Du was besonderes brauchst zum Projekt, dann melde Dich einfach via PN.
Den Ordner von der Entwicklung von 2008 und Bilder habe ich noch.
Wenn dann Dein Modell fertig lackiert so da steht, dann hast Du es geschafft und hinter Dich gebracht.
Auf dem Bock habe ich noch die SFOR Feldlager Wache gemacht, hehe bei funktionierender Heizung ohne Frostbeulen mir zu holen.
Viel Glück und Erfolg.
Ich lese fleißig mit.
--
Gruß Gerhard
|
|
|
|
|
|
19.01.2024, 18:58 Uhr
OliverRauls
3D - Drucker
|
DANKE! Die größte Herausforderung wird (gerade bei einem "geländegängigen" Radfahrzeug) die Anbringung der Achsen, Federn, Lenkung etc.
Ich hab da beim Luchs zwar echt viel gelernt aber schaun mer mal. Und danke für das "Hilfsangebot", ich probiers erstmal ohne und komme ggf. darauf zurück.
Jetzt weiter........
Oli
|
|
|
|
|
|
21.01.2024, 12:41 Uhr
EICHE
|
Hallo Oli,
Alles klar, kein Problem.
Einfach melden, wenn Du eine Frage hast oder ein Bild benötigst.
--
Gruß Gerhard
|
|
|
|
|
|
25.01.2024, 21:44 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Oli, da fällt mir gerade ein , der Roman B. hatte damals den Luchs mit einem Kollegen rausgebracht , der war schon damals top zu Güthersloh Zeiten , haste den mal angefunkt , manchmal muss man das Rad nicht zweimal erfinden , der hat bestimmt noch ein paar Tipps zu den Achsen und Lenkern, könntest Du einige Versuche sparen .
--
Gruß
Frank
Königstiger 1:10 Baubericht
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 26.01.2024 09:46.
|
|
|
26.01.2024, 12:08 Uhr
OliverRauls
3D - Drucker
|
Hallo Frank,
danke für den Tip. Aber wie erreiche ich den?
Ich hätte aktuell auch keine konkreten Fragen da ich ja die Komponenten verbauen möchte
die ich habe (Lesu). Trotzdem danke! Aktuell digitalisiere ich die gekauften Teile und ordne mal alles
"Virtuell" an.
Dann schaun mer mal
Oli
|
|
|
|
|
|
26.01.2024, 14:50 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
|
26.01.2024, 18:43 Uhr
OliverRauls
3D - Drucker
|
Frank, die Seite von Roman ist von 2014. Die Angaben auch. Die Preise gefallen mir, gewerblich würd ich da mindestens wohl auch landen.
Aber soweit ist es noch lange nicht. Und auch nicht geplant. Erstmal was vernünftiges hinstellen.

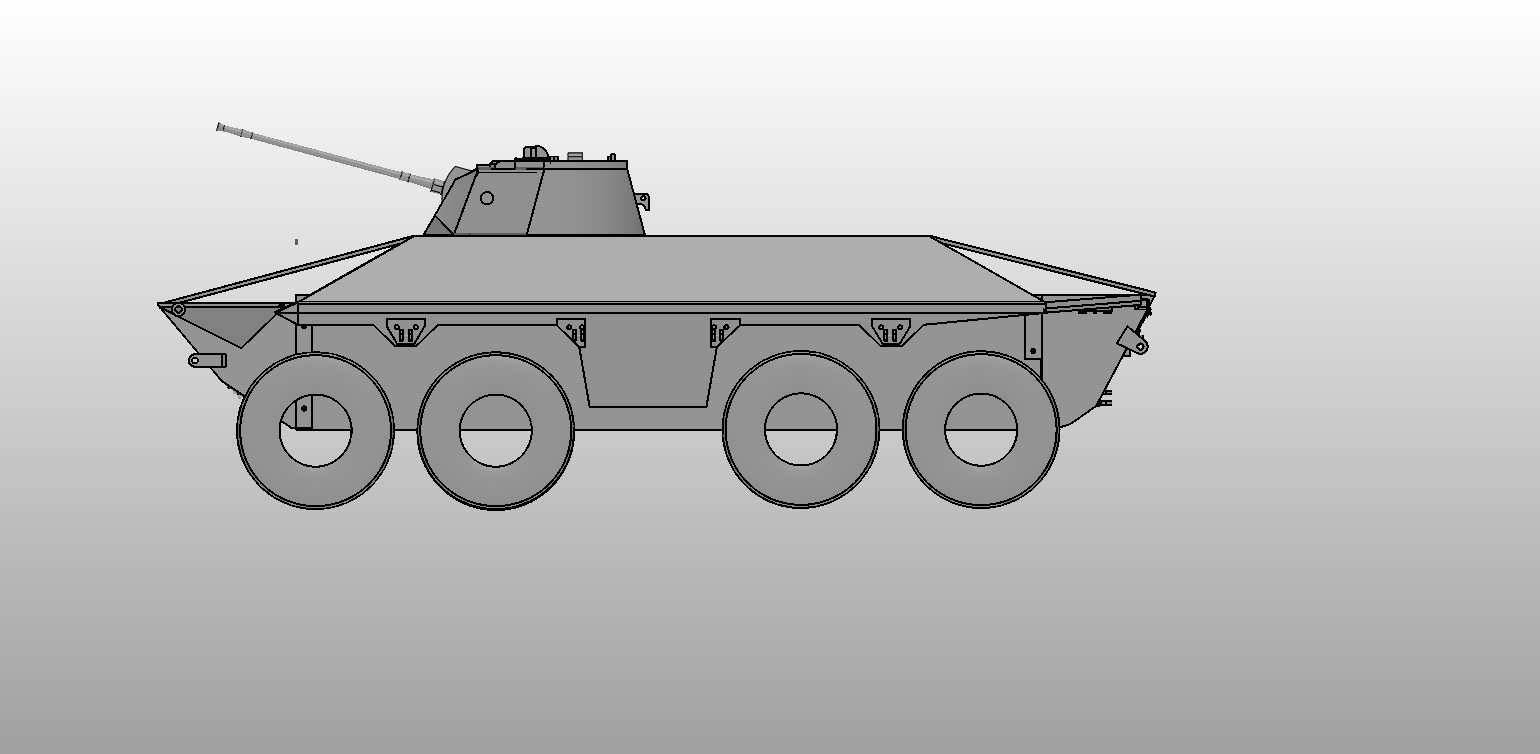

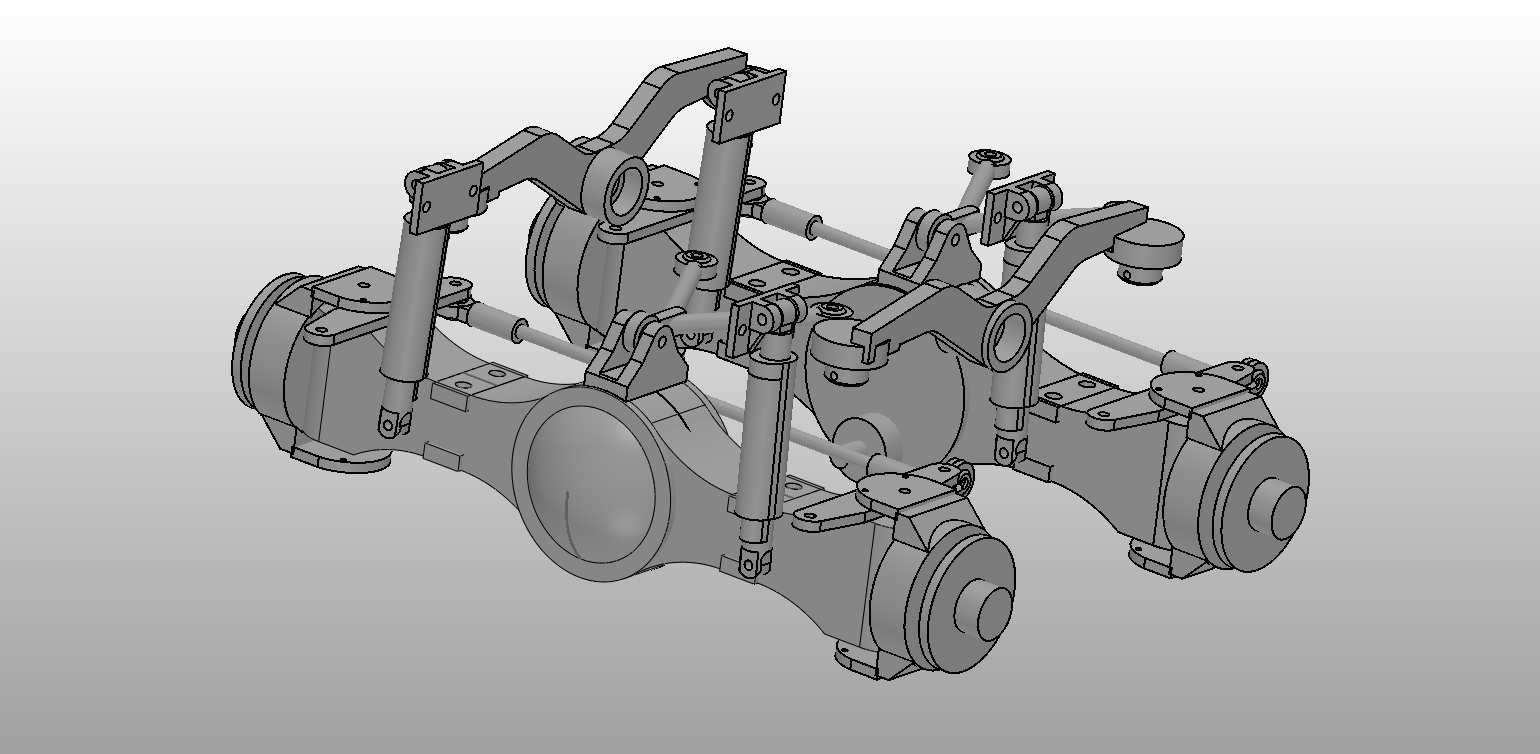

Wie geschrieben bin ich am ausklügeln des Fahrwerks. Das sieht aktuell am CAD so aus. CAD ist das eine- Ziel aktuell ist einen Stand zu bekommen
an dem ich eine "Kiste" zeichnen kann wo die Achsen usw. drangeschraubt werden können um das zu probieren.
Das wär jetzt der nächste Schritt.
Oli
|
|
|
|
|
|
26.01.2024, 19:47 Uhr
EICHE
|
Hallo Oli und Frank,
ich glaube der Roman macht nichts mehr in der Richtung.
Aber das andere gegenstück war ich, hihi.
Aber das sieht sehr gut aus.
Zu unserer Zeit war noch viel Handarbeit, aber er hatte damals schon eine CNC Fräse.
Hoffe das hilft Dir.

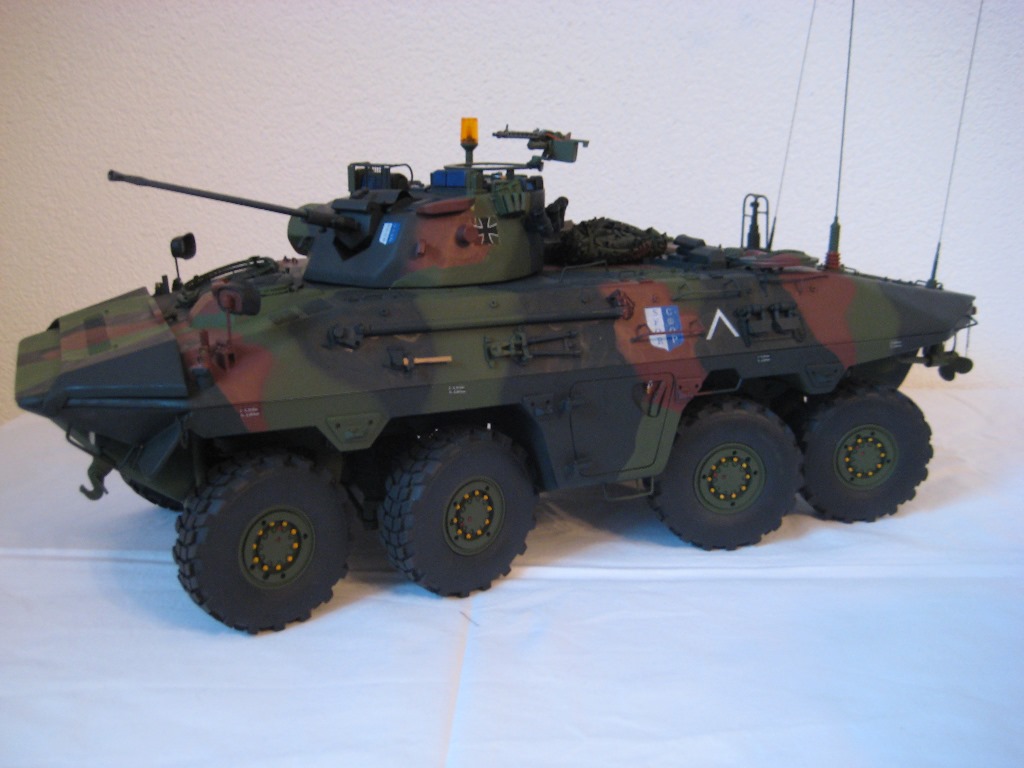

Bild zeit den letzten Serien Stand von RB.

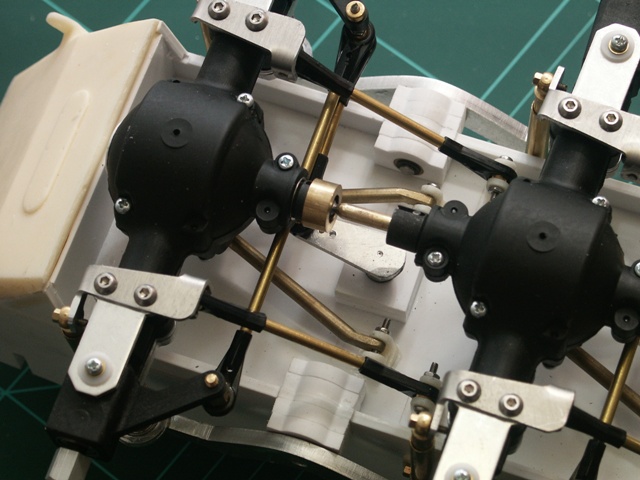

Entwicklungsstand Prototyp

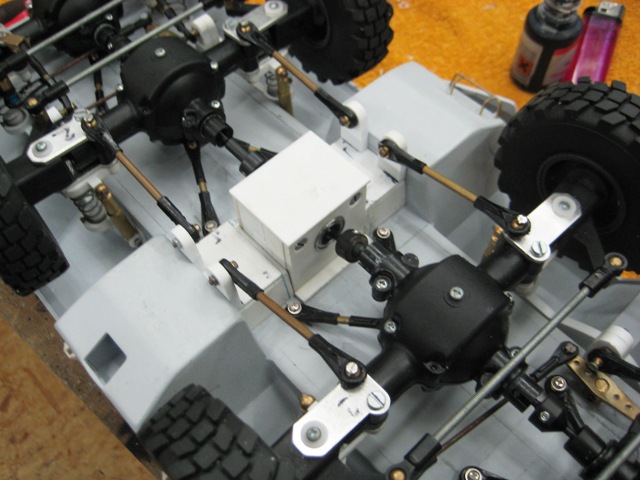

Entwicklungsstand Prototyp
--
Gruß Gerhard
|
|
|
|
|
|
26.01.2024, 19:52 Uhr
OliverRauls
3D - Drucker
|
Ihr habt "damals" ein fantastisches Modell auf die Räder gestellt. Respekt. Ich merk gerade das das auch einen langen Atem am CAD braucht. Glücklicherweise bin ich in beruflichen Lage "frei" zu sein, mein Arbeitgeber baut Mitarbeiter "sozialverträglich" ab.
Dieses Modell erfordert Vollzeit. Und finanzielle Mittel sowas auch zu erproben.
Aber ich denke es wird sich lohnen!
Oli
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 26.01.2024 19:53.
|
|
|
27.01.2024, 15:05 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Oli , da hast Du jetzt aber super Vorraussetzungen, top , bin ich gespannt .
Hallo Gerhard , das ist ja cool Du warst Teil 2, den Roman kenne ich vom Gütherloher BF , das war damals ein ganz tolles Fahrgelände und wirklich nette Kontakte geknüpft.
Oli , leg los
--
Gruß
Frank
Königstiger 1:10 Baubericht
|
|
|
|
|
|
27.01.2024, 15:50 Uhr
Radfahrer
|
Hallo Oliver.
Das hört sich ja nicht gut an, das mit Deinem Arbeitgeber. Naja, haben die Leute so gewählt, wurde geliefert, nun ist Zahltag. Ich wünsch Dir viel Erfolg in jeder Hinsicht!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
|
27.01.2024, 18:08 Uhr
OliverRauls
3D - Drucker
|
Keine Sorge Olaf, Arbeitsverträge kann man auch freiwillig beidseitig kündigen. Und wenns finanziell "versüsst" wird um so besser. Jetzt geniesse ich erstmal meine Freiheit. Und konstruiere damit Frank nicht meckert.
|
|
|
|
|
|
09.02.2024, 11:57 Uhr
OliverRauls
3D - Drucker
|

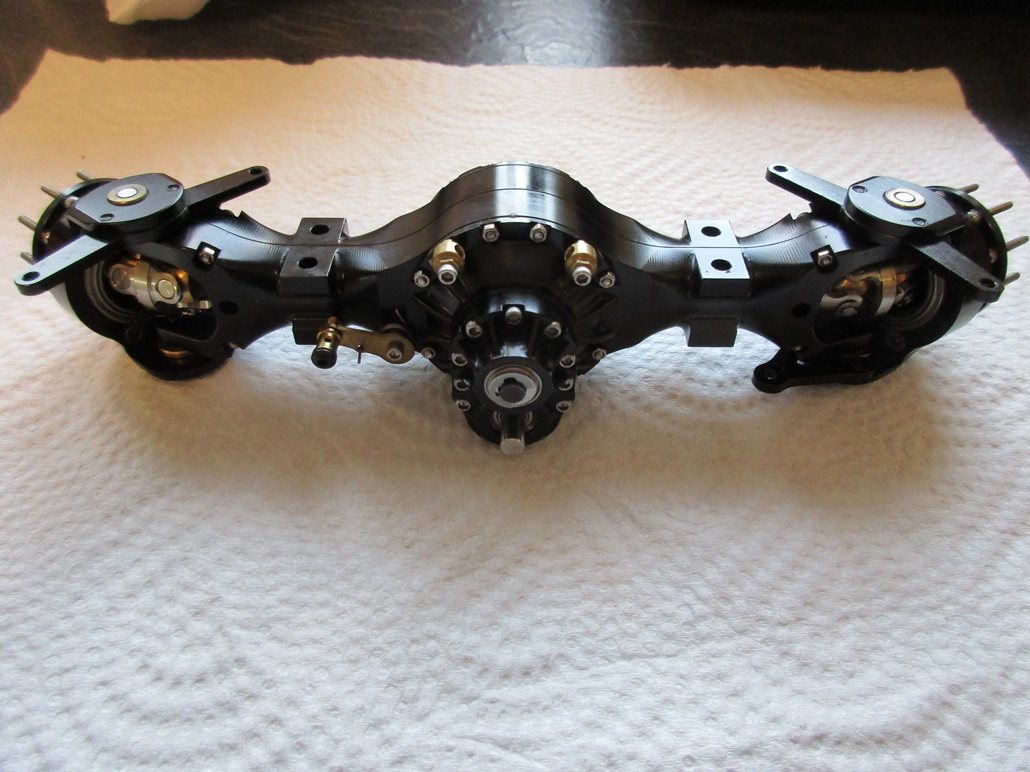

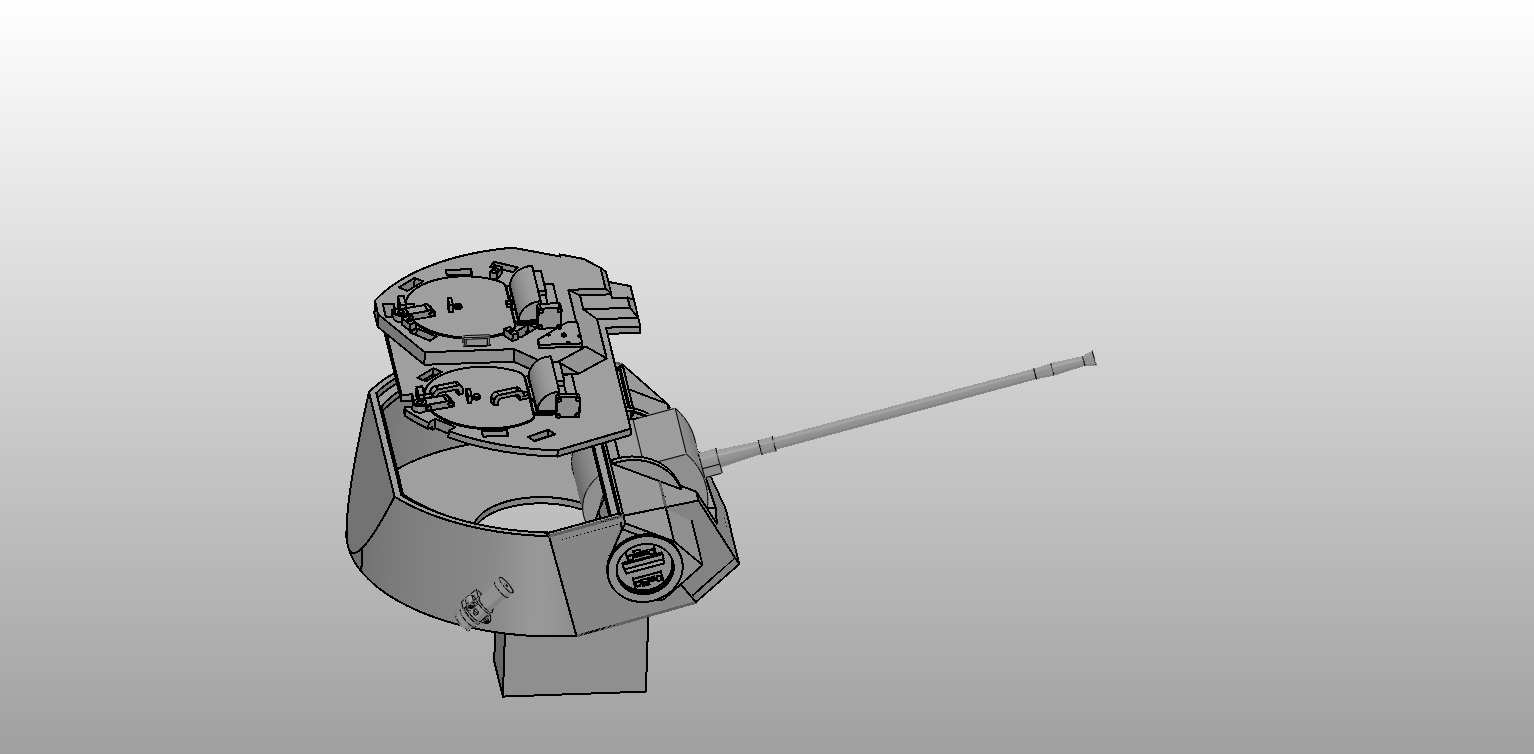

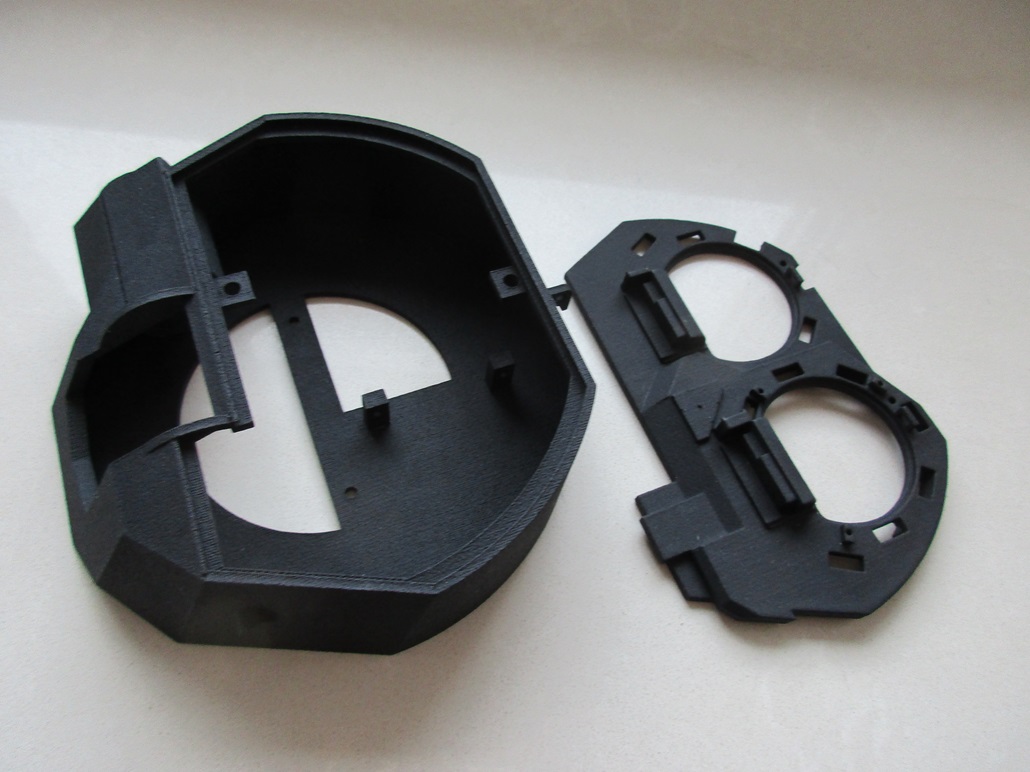

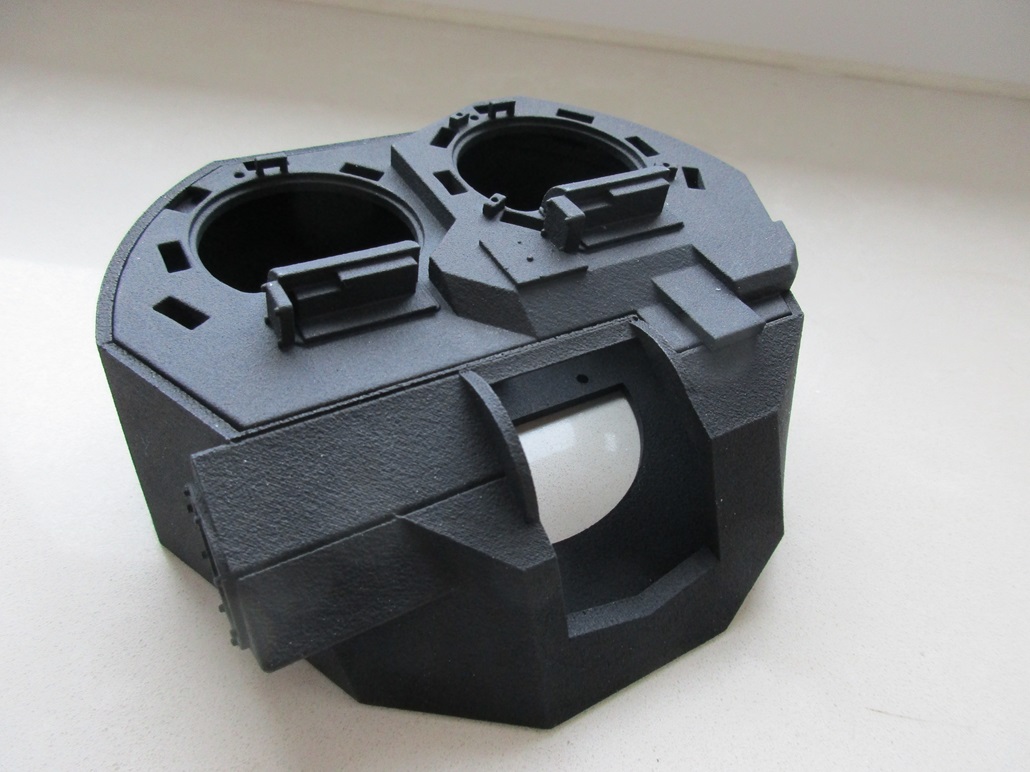

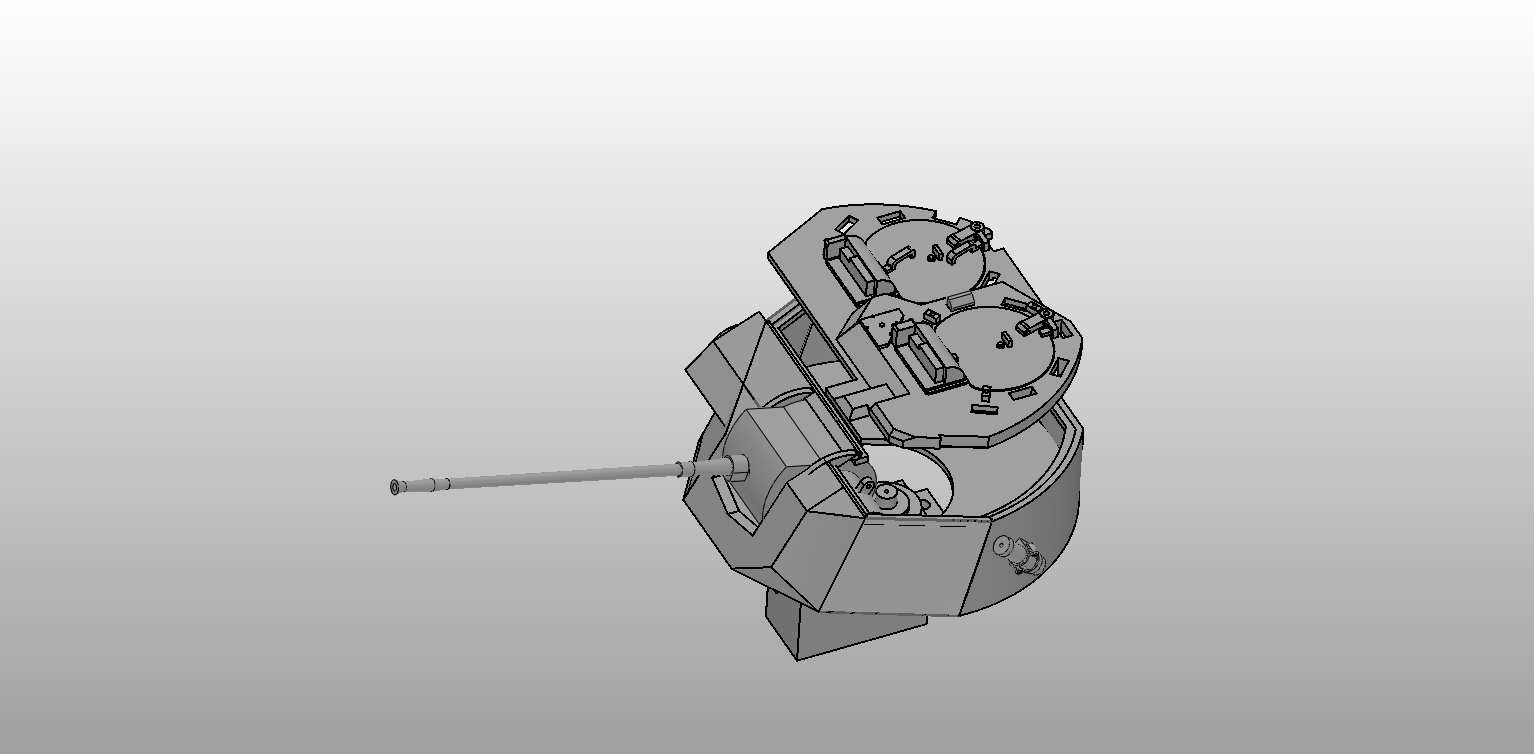

Heute gibts mal erste Hardware. Eine Achse der Fa. Lesu die ich sehr passig finde. Und der Turm mit der Aufnahme für Servos, Winkelspiegel, BK usw.
Oli
|
|
|
|
|
|
