Thema:  Hilfe mit Antrieb (Höhenausrichtung) des Rohres |
[ - Antworten - ] |
01.11.2023, 14:16 Uhr
  Christian1981
|
Hallo zusammen
Bin ja schon länger am Bau meines Leo 2a6 oder A5. Aber nun gehen mir grad die Ideen aus bezüglich dem Einbau der Servos für die Höhenausrichtung.
Problem ist wahrscheinlich der ungünstige Hebelarm auch wenn die 2 Servos Savöx 1230Sg genug kraft besitzen. Sie schaffen es theoretisch auch aber sie summen natürlich wie blöd.
Also falls ich bauliche Vorschläge hättet nur her damit
7599,1 KBs
Count: 67
|
|
|
|
|
01.11.2023, 15:41 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Christian.
Ich hatte ein ähnliches Problem bei meinem Leopard 2A5 Maßstab 1:7 .
Die Hauptursache liegt im Gewicht des Kanonerohres. Beim echten Leo ist hinten am Kanonenrohr der schwere Verschlußblock, der quasi als Gegengewicht fungiert. Zusätzlich ist die Achse der Rohrwiege so positioniert, daß sie etwa im Schwerpunkt des Rohres liegt. Das reduziert die Haltearbeit des Höhenrichtantriebes ganz beträchtlich. Das fehlt bei den meisten Modellen !
Ich hab es bei meinem Modell so gelöst, daß das Kanonenrohr mit einer Druckfeder vor der Achse der Rohrwiege unterstützt wird, sodaß die Haltekraft des Höhenrichtantriebes zumindest in der wagerechten Kanonenposition nahezu Null ist.
Zusätzlich habe ich als Antrieb einen Getriebemotor eingebaut, der über einen selbstgefrästen Teil-Zahnkranz Modul 1 die Höhenrichtung vornimmt und aufgrund des langen Hebelarmes die Dauerlasten besser vertragen kann.
Bei deinem Servoantrieb muß das Servo die gesammte Haltekraft aufbringen, weshalb die Servomotoren dann permanent unter Last stehen, summen, und evtl. bei Überhitzung sogar durchbrennen.
Dir bleiben also 4 Möglichkeiten:
1. Gegengewicht
2. Druckfeder vor der Rohrwiege
3. Zugfeder hinter der Rohrwiege
4. Drehstabfeder in der Achse der Rohrwiege
Gruß Robert
PS:
Ich wollte eigentlich ein Foto anhängen, aber auf die Schnelle habe ich kein passendes gefunden.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Robert am 01.11.2023 16:59.
|
|
|
01.11.2023, 16:19 Uhr
Robert
BW-Meister
[Administrator]
|

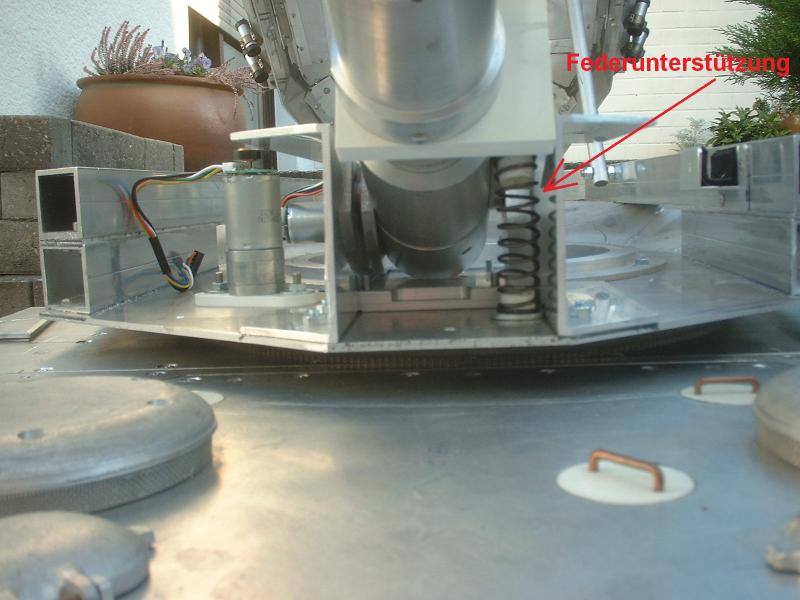

Hab doch noch ein Bild gefunden
Mittlerweile ist jetzt eine noch stärkere Feder als die hier gezeigte eingebaut.
|
|
|
|
|
|
01.11.2023, 16:23 Uhr
Robert
BW-Meister
[Administrator]
|

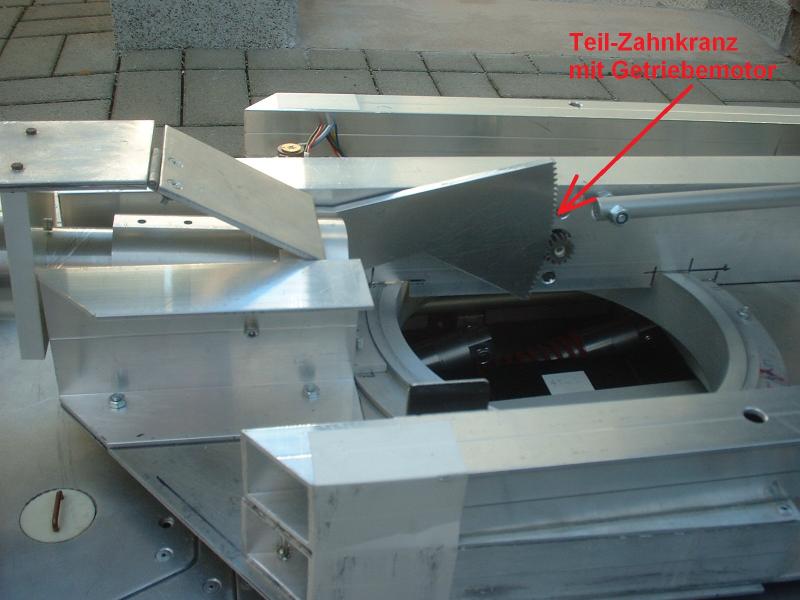

... und noch der Teil-Zahnkranz ...
|
|
|
|
|
|
01.11.2023, 17:37 Uhr
Christian1981
|
Hallo Robert
Danke für die Antwort. Das mit dem Zahnrad ist schonmal eine gute Idea. Das sollte mit den Servos umsetzbar bzw machbar sein.
Die Servos sind halt ein "muss" da ich die Platine TVG Gsu12 verbaut habe für eine automatische Turm/Höhenausrichtung.
Ein Gegengewicht ist eigentlich verbaut, war zu Testzwecken aber grad ausgebaut, eigentlich ist die Kanonenwiege ziemlich ausbalanciert.
Grüße
Christian
|
|
|
|
|
|
