28.03.2021, 11:34 Uhr
  Alex210275
|
Hallo liebes Forum,
Habe mich gestern vorgestellt im RC Panzer Boards ( im Kopf 1999 ).
Ich war von April 95 bis März 03 beim Bund. Ab 1996 nach einem Auslandseinsatz wurde unsere Kompanie umstrukturiert vorher schraubte ich an den MAN GL rum,danach war mein Hauptaufgaben Gebiet der TPZ Fuchs. Deswegen hatte ich auch ab 99 das Ziel diesen mal als RC Modell zu Bauen und zu besitzen. Klar war mir ab da auch schon das dieser dann voll funktionsfähig ist.
Seit einigen Tagen bin ich dabei nun einen zu bauen in 1:14.
Aufgrund das er breiter ist als die LKWs ist die Beschaffung der Achsen nicht so einfach, ebenso der schwimmantrieb ist eine Herausforderung.
Per Zufall habe ich hierher gefunden, und habe festgestellt das es hier einige gibt die hier Ahnung haben wie man einen Fuchs baut.
Leider fehlt mir das ein oder andere hilfreiche Werkzeug wie Drehbank oder Fräse.
Zum biegen habe ich nur einen Schraubstock.
D.h. ich werde einiges noch spachteln dürfen.

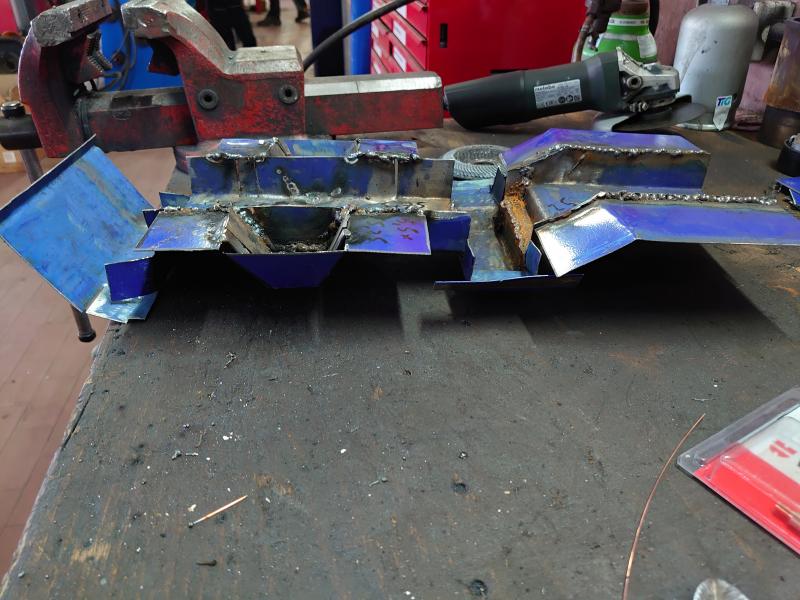

Hier mal ein paar Bilder
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
28.03.2021, 11:36 Uhr
Alex210275
|
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
|
28.03.2021, 13:35 Uhr
Radfahrer
|
Hallo Alex.
Nicht böse sein, als ich fix über das erste Bild guckte, dachte ich: Oh das sieht schon mal gut aus - ich betrachtete aber nur das Vorlagenmodell in, was weiß ich 1:72?
Dann erst schweifte mein Blick auf die Blechteile. Tja. Mir ist klar, beim Schweißen von Blech gibt es Verzug. Keine Frage. Aber hier sehe ich ein ziemliches, ich drücke es vornehm, vorsichtig aus: Gewusel.
Nicht böse sein, aber ich würde das als ersten Versuch sehen und nach diesen ersten Erfahrungen nochmal von vorn anfangen. Mit einer frischen Tafel Tiefziehblech aus dem KFZ-Bereich, blank und schier, dann sehen auch die Nähte gut aus usw..
Und dann wird das was mit dem Fuchsili.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
|
28.03.2021, 13:46 Uhr
Alex210275
|
Nein bin nicht böse,
Vom schweißen her ist es mein erster Versuch. Klar ist es hier und da nicht so gut gelungen, eher mangelhaft.
Mache es aber erstmal weiter um zu sehen welche Schritte bzw welche Bleche man zusammen biegen kann um Schweißarbeiten zu sparen oder zu erleichtern.
Ist ein reines Puzzeln.
Und noch was angemerkt, ich bin hier um mir helfen zu lassen, von daher muss ich auch hier und da auch mal mit Kritik rechnen.
LG Alex
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Alex210275 am 28.03.2021 13:51.
|
|
|
28.03.2021, 18:18 Uhr
Zivi
|
Hallo Alex!
Kurze Frage....warum bist du bei 1:14 im Maßstab gelandet? Ist doch schon recht ungewöhnlich für Bundeswehr - Modelle.
Sollte auch der Maßstab 1:16 gehen, schau mal z.B. hier:
https://www.ludwigs-hobby-seite.de/TPZ%20Fuchs.html
Wäre vielleicht eine Alternative................
--
MfG
Marko
|
|
|
|
|
|
28.03.2021, 18:29 Uhr
Alex210275
|
Hallo Marko,
Gebe dir Recht mit dem Maßstab, allerdings wollte ich den Fuchs nicht kleiner machen.
Wenn der einigermaßen in 1:14 wird würde ich noch mal bauen.
Als ich meinen Ex Kollegen mal von dem Projekt erzählt habe, ließ ich das mit dem Fuchs. Und wir machten uns nen Plan für einen vier Achser Abschlepp Lkw.
Nun aber habe ich mich zurück zu meinen Fuchs Plan gerungen.
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
|
28.03.2021, 19:28 Uhr
Slickowan
|
Kleiner Tipp, wenn du mit Metall bauen willst und das ganze schweißen willst, baue lieber in M1:8.
Das läßt sich besser und sauberer verarbeiten. Mein Fuchs ist aus 3mm Alu geschweißt, und das war schon nicht einfach...
--
Gruß
Marcel
|
|
|
|
|
|
28.03.2021, 19:44 Uhr
Zivi
|
Hallo...nochmal........
Wenn du in den üblichen Maßstäben 1:16, 1:10 bzw. 1:8 bauen würdest, hättest du auch weniger Probleme Zubehörteile wie Achsen usw. zu finden.
--
MfG
Marko
|
|
|
|
|
|
28.03.2021, 20:30 Uhr
Alex210275
|
Hallo Marcel und Marko,
Vielen Dank euch beiden.
Ich werde erstmal daran üben, nachdem das Blech für den Schrott gewesen wäre. Ein Kollege meinte das wir das es besser gewesen wäre einen Rahmen aus Holz zu bauen, und dann erst die Blechteile in den Rahmen legen und da dann die Blechteile zusammen zu schweißen,um genauer zu arbeiten.
Jetzt mache ich das mal weiter ,wiege es und schaue ob das gewichtstechnisch schwimmen kann.
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
|
01.04.2021, 17:45 Uhr
skymaster
|
Hallo,
ich befürchte, du wirst am Bau keine Freude haben. Der Fuchs ist kein fahrender Kohlekasten wie z.B. der MTW M113, seine Form sehr komplex. Das wirst du mit deiner Bauweise nicht hinbekommen, der Fuchs lebt quasi von seinen Ecken und Kanten, wenn sie scharf sind.
Mit Blech würde ich nur bauen, wenn ich jedes Teil einzeln schneide und z.B. mit WIG oder MAG punkte, nicht durchschweisse. Wenn schon Blech, versorge dir Titanzink, das kann man weich löten.
Es gibt geeignetere Materialien, die sich einfacher bearbeiten lassen und gut kleben, wie z.B. ABS oder Polystyrol. Oder auch Sperrholz, wie meiner in 1:10 hier:
http://www.rcpanzer.de/apboard/thread.php?id=26393
Meiner wiegt etwa 8,6 Kilo und schwimmt.
Grüße Mario.
--
Ein Tag ohne Modellbau ist ein Verlorener...
|
|
|
|
|
|
02.04.2021, 10:53 Uhr
Alex210275
|
Hallo Mario,
Habe mir deine Bauwerke angeschaut, und mir gefallen diese, und hoffe das ich auch dahin komme. Im Geschäft haben wir nur das Schutzgas Schweißgerät.
Ich weiß das der Fuchs aus Ecken und Kanten und ganz schön viel Winkeln besteht.
Habe vorgestern die beiden Winkeln aus Blech geschnitten die zwischen der zweiten und dritten Achse seitlich zu sehen sind. leider habe ich den inneren Radkasten bereits vollständig geschweißt und kann den Winkel nicht mehr ändern.
Ich sehe diese Projekt als gescheitert an, gebe aber nicht auf, nachdem ich erst mit dem nächsten Gehaltseingang die Achsen und das Verteilergetriebe bestellen kann, werde ich darauf warten und mich erst dann auf das Verhältnis zwischen 1:14 bzw 1:16 entscheiden.
Zudem nutze ich dieses Wochenende und mache Schablonen um das meiste zu falten und das schweißen wo es geht einzusparen, der Fuchs soll ja auch schwimmen können, wobei ohne Lenz Pumpen wird das nicht gehen, hatte ich bisher immer im Kopf.
LG Alex
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
|
02.04.2021, 12:03 Uhr
skymaster
|
Hallo Alex,
wenn du wirklich an Blech festhalten möchtest, wirf erstmal den lackierten Mist weg und besorg dir 0,5mm Karosserieblech, blank. Du solltest auch verwerfen, möglichst viel zu kanten, wird immer rund. Möglichst viele Teile, schweisse nur an den Aussenecken, schweisse nur punktuell alle 10mm, damit bringste wenig Wärme und Verzug rein.
Mach dir erstmal Probebleche zum üben, bei 0,5mm ohne Spalt. Nimm möglichst 0,8er Draht.
Viel Glück.
Grüße Mario.
PS.: Beim Schweissen auf Sauberkeit achten, auch blankes Blech nochmal anschleifen und mit Aceton entfetten. Mach dir Schablonen für Winkel.
--
Ein Tag ohne Modellbau ist ein Verlorener...
|
|
|
|
|
|
02.04.2021, 16:03 Uhr
Slickowan
|
Bin gespannt wie du das dann hinbekommst, wäre dann neben meinem Fuchs erst der zweite den ich kenne aus Metall...
Werde deine Fortschritte weiter beobachten.
|
|
|
|
|
|
02.04.2021, 18:39 Uhr
Alex210275
|
Hallo Mario, hallo Slickowan,
Meine Schweißlehrgang ist lange her.... Glaube damals in meiner ersten Ausbildung 1992 hatte ich diesen ( Dünnblech Autogen und Schutzgas) Alu hatten wir nur mal Hartlöten gemacht, war bei mir eher geklebt.
Ja auf Sauberkeit und Genauigkeit sollte ich mehr wert drauf legen. Möchte ja mich auch sehen lassen können mit dem Fuchs.
@Slickowan habe auch deinen Fuchs mir mal angeschaut,die Idee ein Lösch-Fuchs zu bauen hat was.
Am Dienstag werde ich mal telefonieren wo ich Blech Material her bekomme.
Das blaue was ich hatte war zwar lackiert aber zum testen optimal.
Halte euch auf dem laufenden sobald es was neues gibt.
LG Alex
--
Jeder ist seines Glückes Schmied.
|
|
|
|
|
|
TPZ Fuchs 1:14
