Thema:  On/Off Schalter Heng Long Austauschen |
[ - Antworten - ] |
13.01.2021, 10:18 Uhr
  Fichtel
|
Hallo zusammen,
Ich bin vom Weihnachtsmann zum rc panzer Fahrer gemacht worden und bin jetzt frisch dabei. Ich habe mit umbauten an meinen jagdpanther von heng long begonnen und hätte da eine Frage zum on/off Schalter. Die forums Suche war leider Ergebnislos also stelle ich es mal ein. Der on/off Schalter soll versetzt werden und in einem gegen einen anderen ausgetauscht werden. Jetzt ist mir erst aufgefallen das der originale Schalter sechs Lötstellen hat. Also zwei links, zwei mitte, zwei rechts. Ich wollte einen Kippschalter verbauen der von oben erreichbar ist, allerdings hat der nur drei Lötstellen. Eine links, mitte und rechts. Jetzt weiß ich nicht wie der Schalter von heng long aufgebaut/verschaltet ist. Kann ich trotzdem meinen Schalter benutzen? Ist der heng Long mit sechs Lötstellen ausgestattet wegen der ganzen Kabel die dran kommen und es auf einem dreipoligen Schalter zu eng ist? Ich hab gelesen das mache Leute den on /off Schalter oben an den Schalter für das Geschütz machen um ihn besser zu erreichen. Der hat ja auch nur drei pole zum anlöten. Vieleicht könnt ihr mir helfen.
Gruß
Fichtel
|
|
 |
|
|
13.01.2021, 12:57 Uhr
Oldchap
|
Hallo Fichtel,
zum Ein-/Ausschalten braucht man genau 2 Anschlüsse, weder 3 noch 6. Also tut es auch ein ganz einfacher Schiebe- oder Kippschalter. Ich habe z.B. einen solchen einfachen Kippschalter in den Köti-Turm unter der Ladeschützenluke eingebaut; das ist am bequemsten. Der ehemalige Schalter ist totgelegt, bleibt aber weiter an Ort und Stelle, denn er stört ja nicht.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
| |
|
|
13.01.2021, 14:34 Uhr
Fichtel
|
Hi,
Ich dachte auch das es so wäre, aber sind ja einige Kabel dran an dem Schalter. Vom Akku, Fahrtenregler.... Deswegen bin ich irritiert. Ich schaue mal ob ich ein Foto habe.
|
|
| |
|
|
13.01.2021, 14:55 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Fichtel.
Vorsicht bei der Aussage, dass man den Schalter einfach so austauschen kann !!!
Nach deiner Angabe, ist der orginale Schalter vom Typ "Zweipoliger Ein/Ein Umschalter".
Das bedeutet, das in dem Schalter eigentlich zwei Schalter verbaut sind, die mit dem Schieber gleichzeitig geschaltet werden können, wobei die mitleren Anschüsse gleichzeitig auf die jeweiligen äußeren Anschlüsse der einen oder anderen Seite aufgeschaltet werden.
Man kann solche Schalter auf unterschiedliche Art anschließen, je nachdem was man damit erreichen will.
Z.B.:
1) einfach "Ein-Aus" mit nur zwei Drähten dran.
2) zwei dieser Schalter als "Ein-Aus" parallel geschaltet, um den maximalen Strom, den der Schalter schalten kann zu verdoppeln
3) Als Um-Schalter, um den Akku entweder auf die Ladebuchse zum Laden oder auf die Elektronik zum Aktivieren des Modell zu schalten.
Wenn im Original alle Pinns deines zweipoligen Umschalters mit Drähten belegt sind, dann mußt du auch einen entsprechenden Ersatzschalter verwenden, sonst gibt es beim ersten Einschalten deines Models eine Rauchwolke und das Modell ist kaput !!!!!!!!!
Am besten machst du mal ein Foto von dem Schalter sodasss auch die Kabel bis zum Akku und Elektronik sichtbar sind, dann kann man dir besser helfen, denn nicht alle haben einen Henglong-Panzer Zuhause rumstehen um nachzuschauen.
Gruß Robert
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Robert am 13.01.2021 14:57. |
|
|
13.01.2021, 15:15 Uhr
Fichtel
|
Hi,
So einen doppelschalter on/on hab ich noch hier.
Eine ladebuchse ist nicht verbaut. Ich mache heute Abend ein Foto. Danke, für die ausführliche Antwort. Ich denke es wird die zweite Variante sein, eine ladebuchse ist nicht verbaut.
Gruß
Fichtel
|
|
| |
|
|
13.01.2021, 16:27 Uhr
Fichtel
|
Sorry, Version zwei war falsch. Es sollte Variante drei sein ohne ladebuchse..
|
|
| |
|
|
13.01.2021, 22:41 Uhr
Fichtel
|

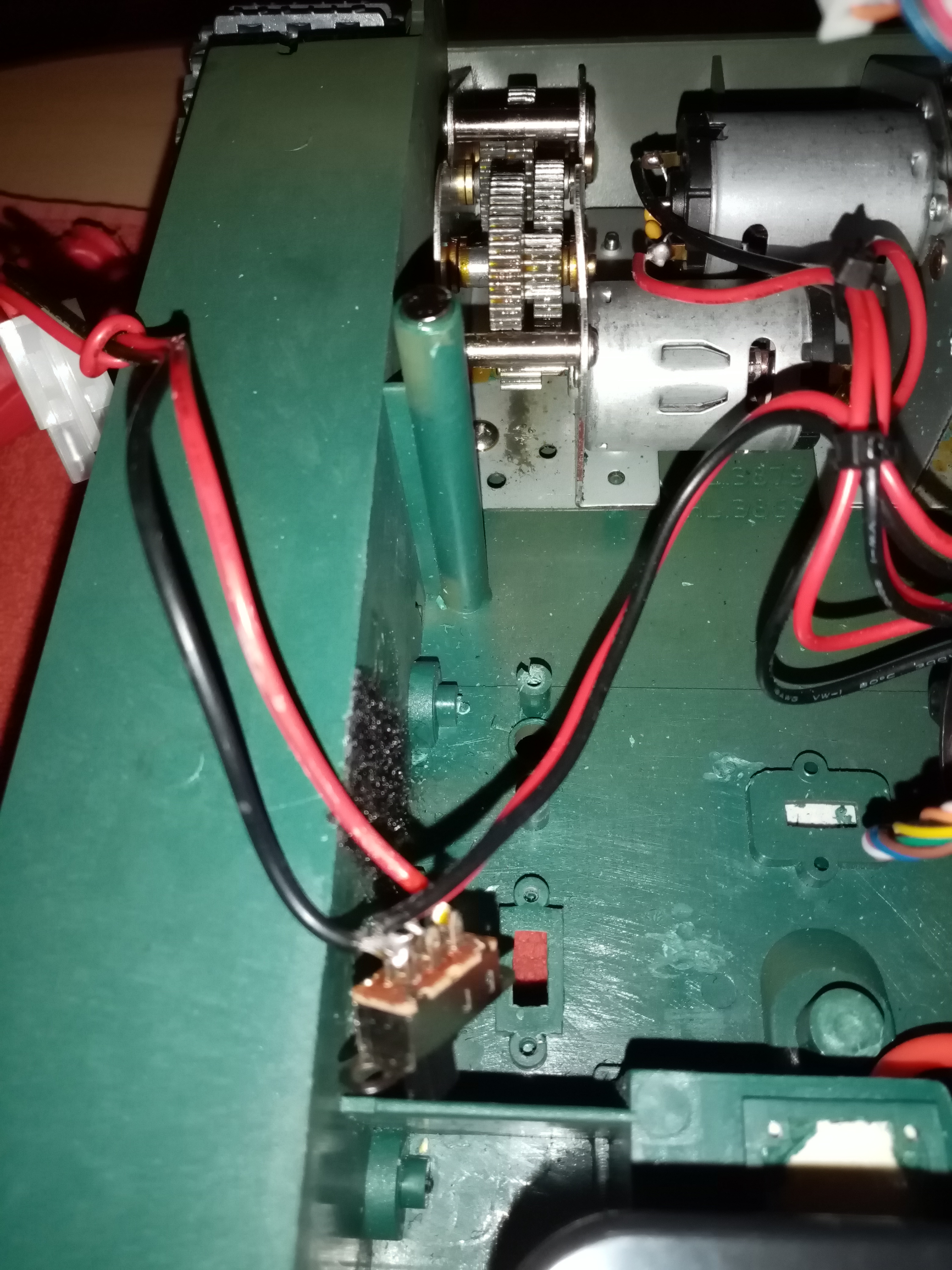

Bild 1
3165,9 KBs
Count: 293
|
|
| |
|
|
13.01.2021, 22:42 Uhr
Fichtel
|

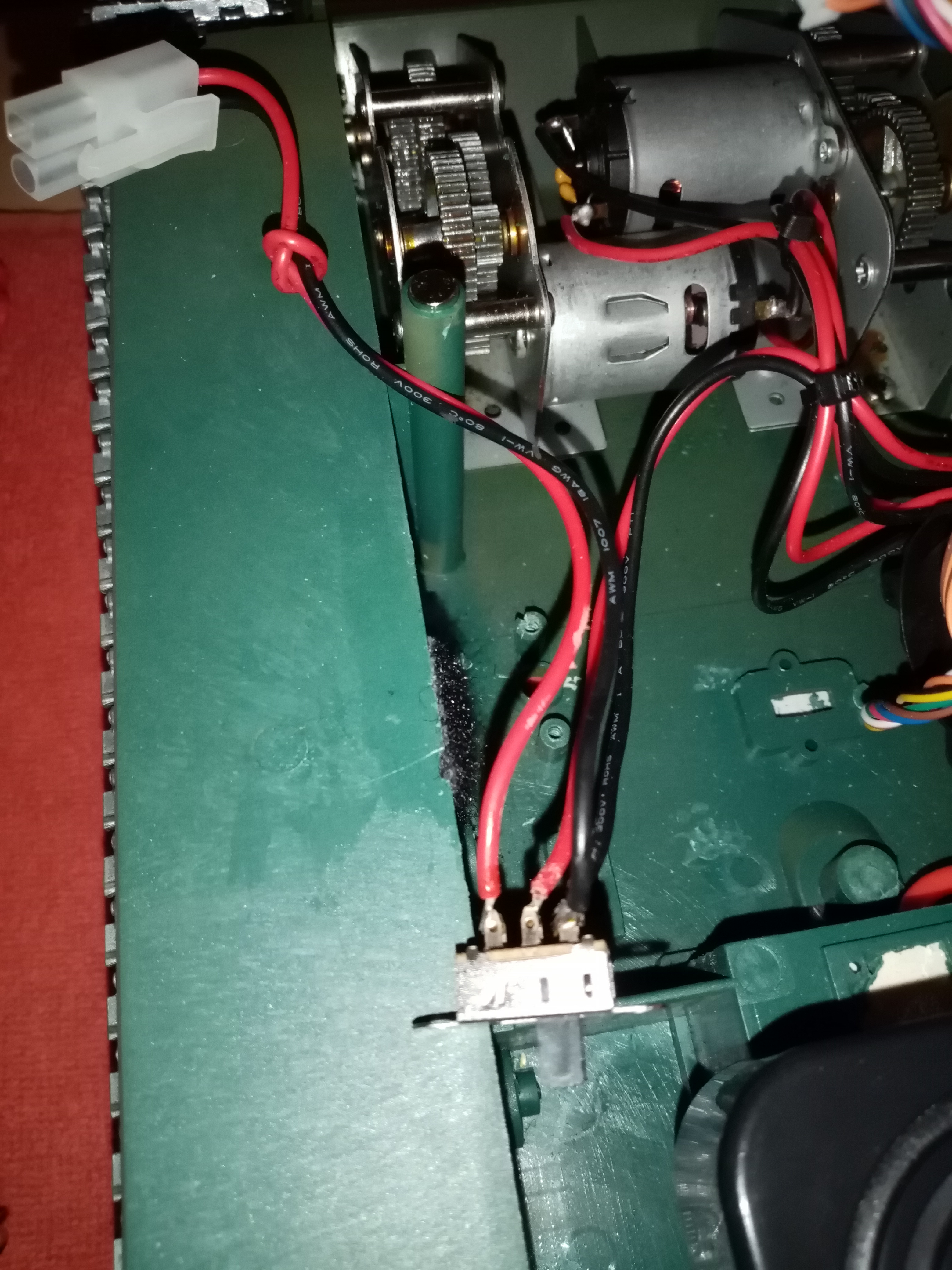

Bild 2
3039,2 KBs
Count: 268
|
|
| |
|
|
13.01.2021, 22:45 Uhr
Fichtel
|
Es sind 4 Kabel. Das Kabel für den Akku ist auf den beiden äußeren Anschlüssen. Der Anschluss an die Platine ist auf der Mitte und eins außen in schwarz. Läßt sich leider nicht besser fotografieren.
Gruß
Fichtel
|
|
| |
|
|
13.01.2021, 23:58 Uhr
Oldchap
|
Hallo Fichtel,
wenn ich das richtig sehe, ist es die übliche Verdrahtung. Die Minuspole sind nur deshalb am Schalter angelötet, weil der 3. Pin einen passablen Lötstützpunkt abgibt. Nur die beiden roten Drähte werden geschaltet.
Wenn der alte Schalter eingebaut bleibt, solltest Du die schwarzen Drähte einfach dranlassen und nur die beiden roten ablöten. Die gehen dann an einen super-simplen 2-poligen Schalter, der allerdings den Gesamtstrom aushalten muß. Nur wenn da Zweifel bestehen, kann man auch einen 4-poligen Schalter nehmen und je 2 Pole parallel schalten, wie Robert es als eine Möglichkeit beschrieben hat. Ich habe einen simplen 2-poligen Kippschalter benutzt, allerdings mit genügend Schaltvermögen.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
| |
|
|
14.01.2021, 00:20 Uhr
Fichtel
|
Hi,
Ich danke euch für eure Hilfestellung. Ich hab einfach einen doppelten on/on Schalter verbaut und genauso angeschlossen wie es vorher war. Den alten Schalter hab ich rausgeworfen.
Besten Dank.
Gruß
Fichtel
|
|
| |
|
|
14.01.2021, 00:30 Uhr
Fichtel
|

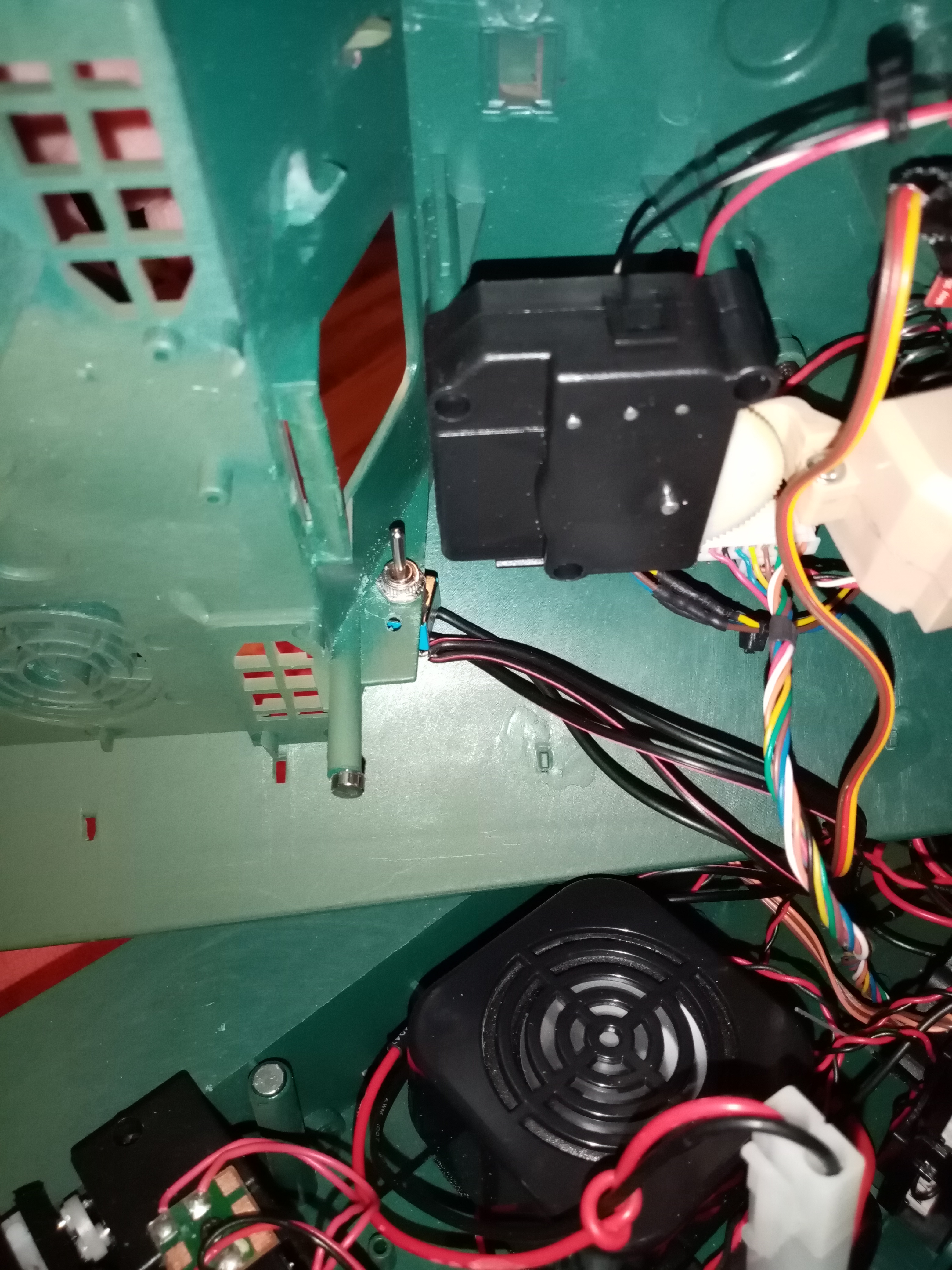

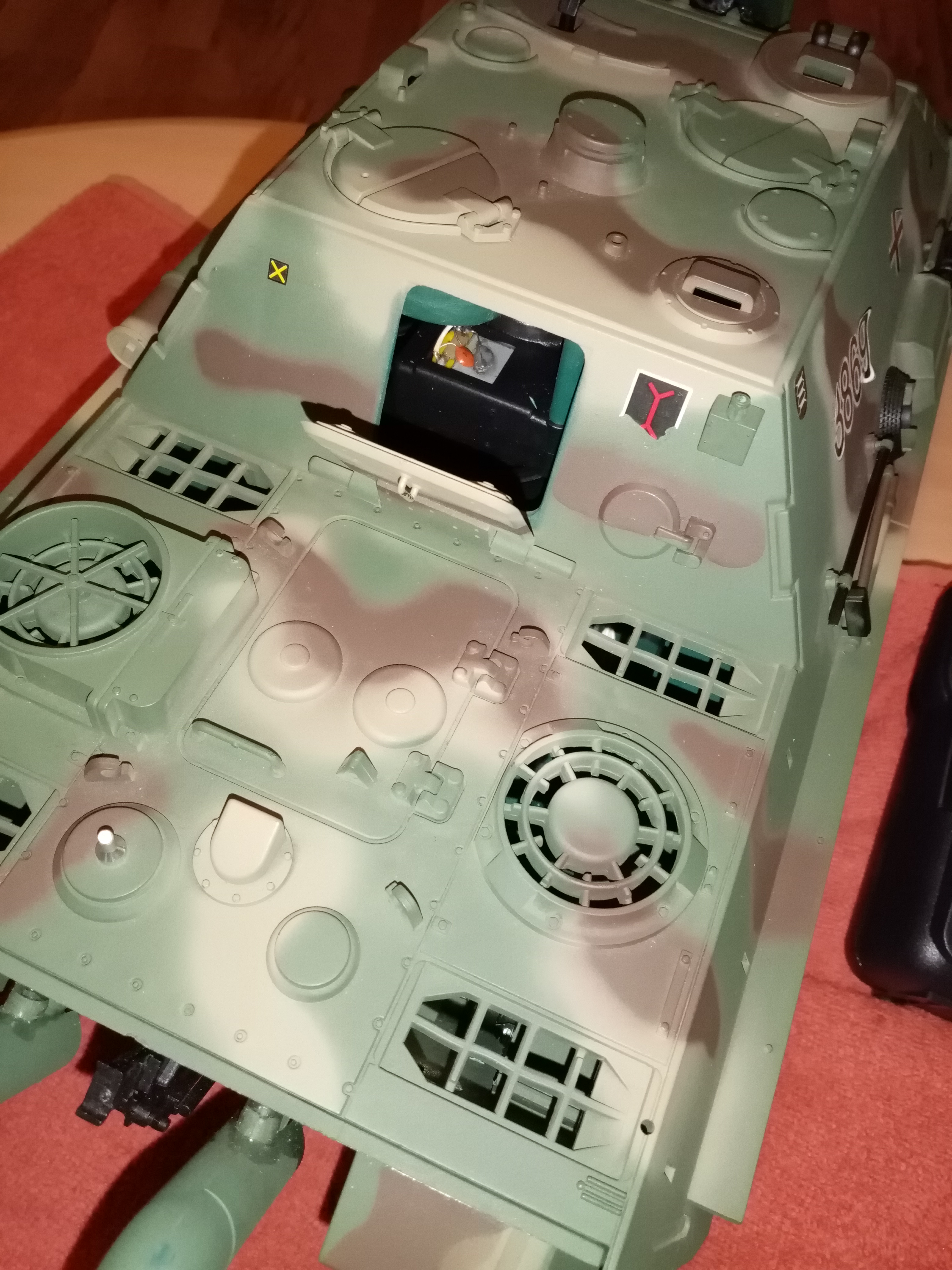

Hab hier noch zwei Bilder wo ich den Schalter angebracht habe. Das erste von außen. Der jagdpanther hat dort ja eine Klappe zum öffnen.Im inneren liegt der Kippschalter direkt links. Kann man gut mit dem Finger erreichen um ihn zu betätigen. Das zweite ist von innen, dort ist die Position des Schalters zu sehen. Wenn Interesse besteht an den anderen Änderungen die ich vorgenommen habe einfach mal melden.
Gruß
Fichtel
3104,8 KBs
Count: 262
|
|
| |
|
|
14.01.2021, 00:30 Uhr
Fichtel
|
Bild zwei
3164,3 KBs
Count: 254
|
|
| |
|
|
14.01.2021, 12:03 Uhr
Oldchap
|
Hallo Fichtel,
die Heckklappe der Jagdpanzer lädt ja auch richtig dazu ein, dort die Bedienelemente unterzubringen. Bei den Großmodellen ist das genauso. Hauptschalter, Fahrtaster, Sound, Ladebuchsen, Sicherung; alles läßt sich dahinter bequem erreichen.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
| |
|
|
14.01.2021, 14:26 Uhr
Fichtel
|
Wenn ich mal groß bin will ich auch so einen haben
|
|
| |
|
|
