Thema:  Gerpard 1/16 Tamiya Umbau auf RC |
[ - Antworten - ] |
09.05.2020, 08:18 Uhr
  kampfgnom
|
Moin,
auf der letzten Seite des Bauberichts kannst du die PDF mit allen Bildern runterladen.
Das musste ich leider machen, da Dropbox im Zuge der DSGVO die Direktverlinkung von Bildern unterbunden hat.
Hier mal der Link: Klick mich
Noch eine Anregung zu den Abdeckungen an den Getriebeausgängen: Es sieht so aus, als hättest du die Polyplatten mit Sekundenkleber auf das Alu geklebt. Das wird ganz genau solange halten, bis sich der erste Dreck unterm Triebkranz sammel. Dann drückt es das Poly nach innen, weil der Kleber das niemals halten wird.
Entweder solltest du die Platten verschrauben, oder unterfüttere sie einfach mit Moosgummi, sodass sie einfach nur vor die Wanneninnenseiten gedrückt werden. Das funktioniert dann einwandfrei.
Grüße
Kevin
|
|
 |
|
|
09.05.2020, 09:10 Uhr
Don-Harley
|
Das nur kleben der Abdeckungen wird bestimmt nicht halten. Alleine wenn das Getriebe gefettet ist und alles umherspritzt. Mein Plan ist wie oben mit der Wannenversteifung die Teile einklemmen/fixieren und im unteren Bereich ein Alu-Vierkant passend zwischen Getriebeplatte und Unterwanne einzubauen.

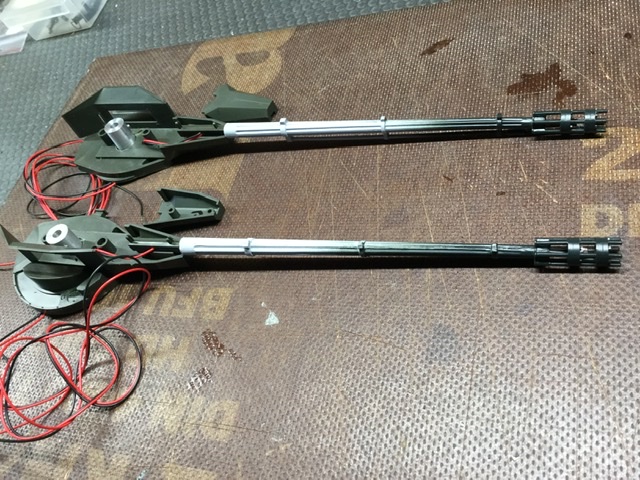

Habe mich zur Abwechslung mal den Waffengondeln gewidmet.

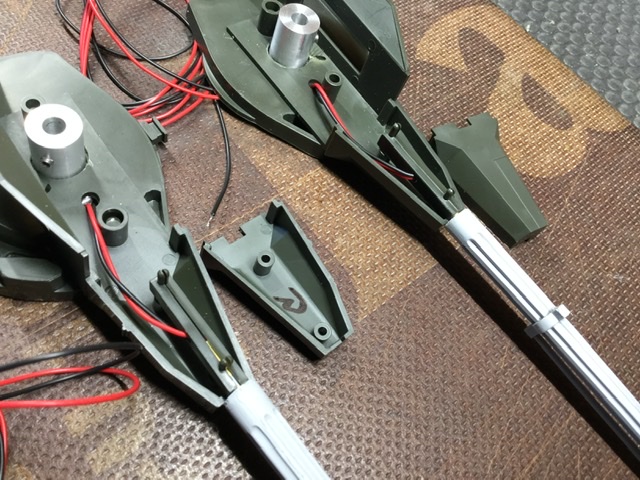

Zur Stabilisierung der Flakrohre habe ich die originalen Flakrohre mir zu nutzen gemacht und die Aufnahmen angeschnitten und angepasst. Die Rohre sitzen schon ohne Kleber fest und auch gerade. Auch habe ich gleich 3 mm LED in Orange eingesetzt.
|
|
| |
|
|
09.05.2020, 09:25 Uhr
OliverRauls
3D - Drucker
|
Schöner Bericht, gute Fotos. Inspiriert mich an meiner Geppi Baustelle mal weiterzuarbeiten. Letztendlich hab ich aufgehört da ich ja einen "Arduino" Controller zur automatischen Bewegung des Turmes in einem Standmodell nutzen wollte. Die Programmierung von E- Motoren am Controller hat jedoch niemand (mich eingeschlossen) hingebracht. Ich hänge dem jedoch nach wie vor an.
Ich freu mich über neue Ideen zum Thema und die Fortsetzung.
Oli
|
|
| |
|
|
09.05.2020, 09:49 Uhr
Don-Harley
|

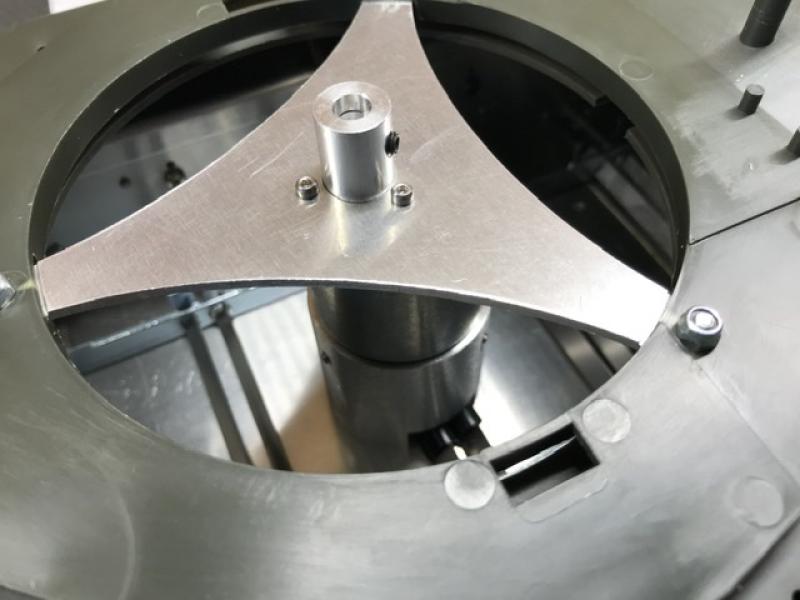

Muss erst einmal die AFV Turmdreheinheit anpassen und einbauen.
Auch hier Achtung ! Die Maße auf der Schablone für die Bohrungen auf der Unterwanne müssen geprüft werden!
|
|
| |
|
|
09.05.2020, 09:58 Uhr
Don-Harley
|

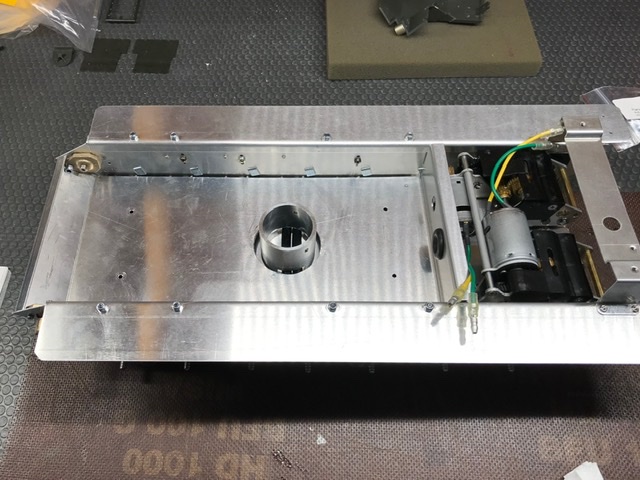

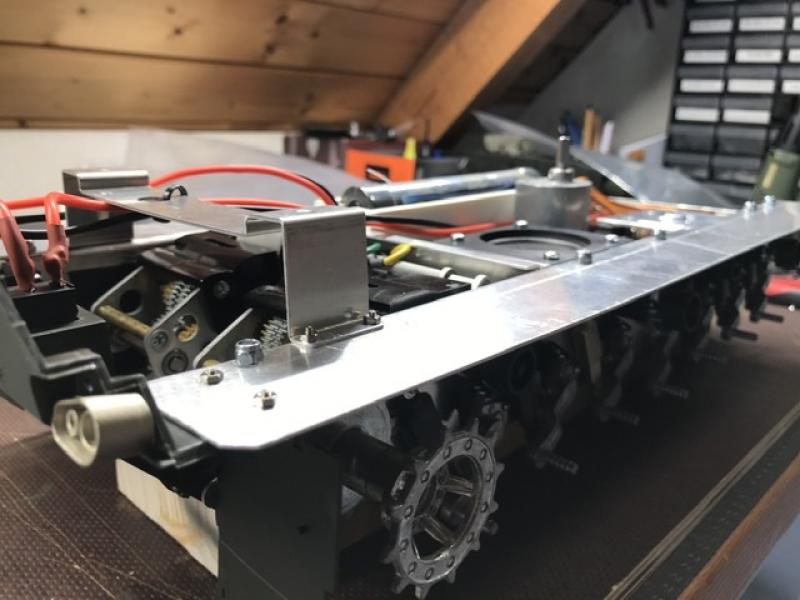

Nächster Schritt, wohin mit der Elektronik!
Also eine Abdeckung herstellen die über den Federblechen liegt.
Und durch Zufall dient die Rückwand noch als Spritzschutz vom Getriebe.
|
|
| |
|
|
09.05.2020, 12:12 Uhr
matze77
|
Moin, eine schöne Baustelle hast du da.
Ich würde mir aber jetzt schon die Mühe machen, und das Fahrwerk mit dem ein oder anderen Teil von AFV etwas aufwerten.
Die Lagerung der Laufrollen halte ich für nicht sehr alltagstauglich und verursacht später nur Nacharbeiten am fertigen Modell.
Gruß Matze
--
Im übrigen brauche ich kein Geld. Das Problem ist nur, dass andere immer soviel davon von mir haben wollen...
http://www.panzer-team.de
|
|
| |
|
|
09.05.2020, 14:06 Uhr
Don-Harley
|
An die Rädersätze habe ich auch schon gedacht. Mit Spannräder, Antriebsrollen und Schwingarmen sind locker € 600,00 weg.
Da ich weder in Sand fahre, noch an Vorführungen teilnehme verkneife ich mir dieses Extra.
Mein Leo 2A6 von Tamiya schafft es auch im Garten über den Rindenmulch 🤪 noch locker mit den Fahrwerk.
Das einzige die Federbleche habe ich getauscht.
Ich hätte den Kettenspanner von RC-Tank nehmen sollen (wie in meinen Leo) , da kannst du die Ketten von außen spannen.
|
|
| |
|
|
09.05.2020, 14:21 Uhr
scenic99
Bob der Baumeister
|
Hi Andreas,
ich gebe Matze vollkommen Recht ... du kannst den Leo2 mit seiner Laufrollenlagerung nicht mit dem Fahrwerk vom 1er vergleichen.
die Lagerung vom 1er mit seiner Plasticksteckkappe ist was für den A...
Mal wieder am falshcen Ende gesparrt
Da ich auch schon den ein oder anderen Leo 1 bzw. Gepard (mit all dem was AFV bietet) gebaut habe - weiß ich wovon ich spreche.

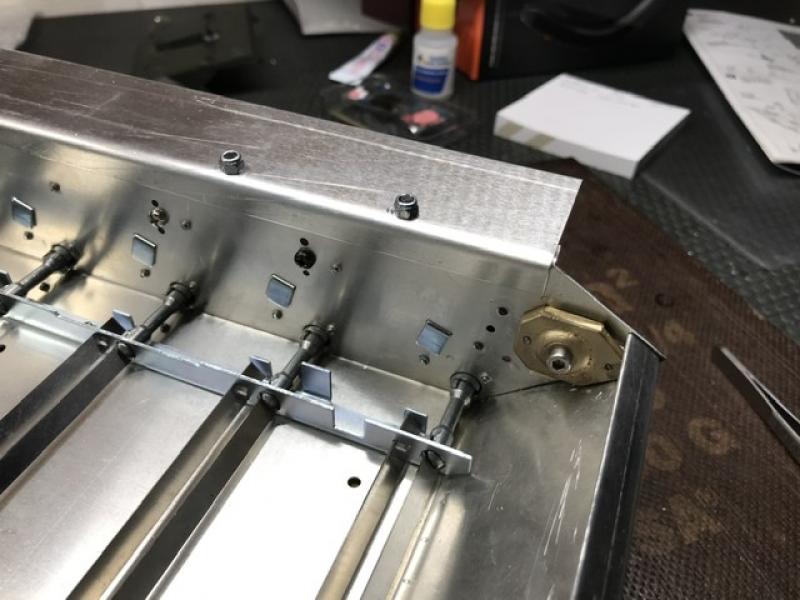

Und was du da gebaut hast, ist keine Wannenversteifung ... das ist lediglich ein Kettenschutz.
Bei einer Versteifung musst du schon beide Wannenseiten miteinander verbinden und somit ein zusammendrücken / auseinandergehen verhinden.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
09.05.2020, 15:41 Uhr
Don-Harley
|
Hallo Bob und Matze ,
Lass mich gerne von alten Hasen belehren, aber ich möchte auch selber Erfahrungen machen. Das heißt ich werde wenn das Wetter schlechter wird ( eben ist Gartenzeit ) die originalen Rollen montieren und die Unterwanne durch den Garten jagen!
|
|
| |
|
|
09.05.2020, 15:43 Uhr
Don-Harley
|

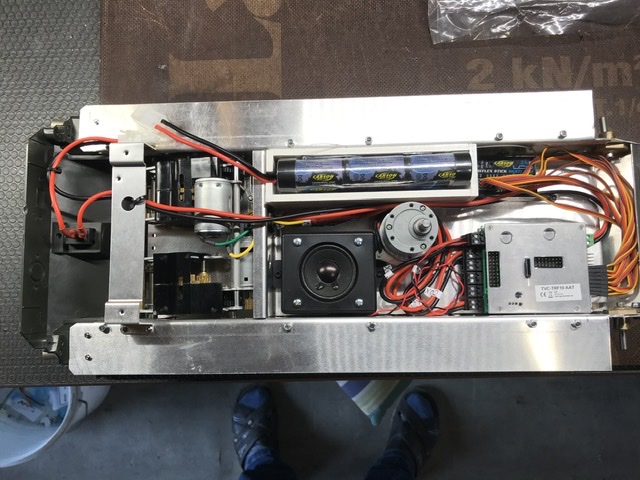

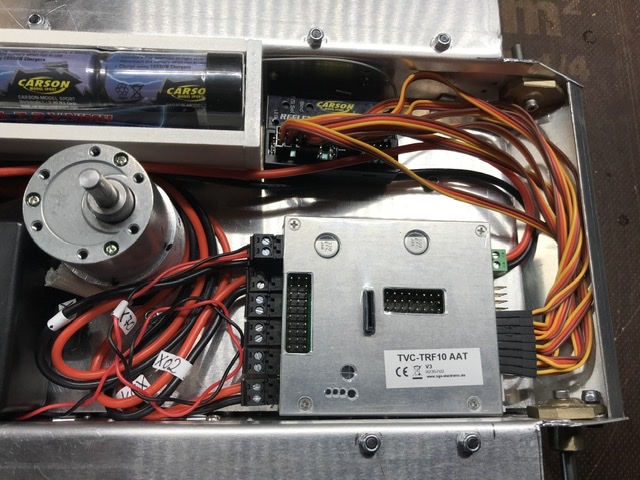

Elektronik dafür eingebaut, mal sehen 😃
|
|
| |
|
|
09.05.2020, 15:47 Uhr
Don-Harley
|

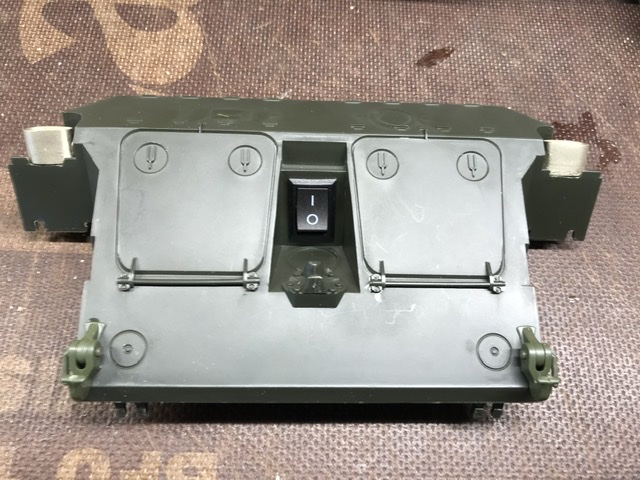

Und den einen Schalter eingebaut, fehlt nur noch ein Aussenzugang zum Akku
|
|
| |
|
|
09.05.2020, 17:03 Uhr
scenic99
Bob der Baumeister
|
Hey Don,
mein Name ist nicht Bob.
Du hast die Schäkel zu tief angesetzt und die Rücklichter falsch rum !
Gruß
Dirk
--
