Thema:  Akku laden im Modell |
[ - Antworten - ] |
08.05.2020, 10:18 Uhr
  OliverRauls
3D - Drucker
|
Ich suche einen Schaltplan oder Erklärung wie ich im konkreten Fall den Akku im Tamiya Leo2 verbaut in der Wanne von extern laden kann.
Ich werde zwei Ladebuchsen (Plus und Minus) verbauen und diese mit dem Akku verbinden. Desgleichen natürlich die DMD.
Die DMD selber hat ja einen eigenen Ein/ Aus Schalter.
Welchen Sinn macht ein zusätzlicher Schalter? Wo sollte der sitzen? Wäre super wenn ihr mir hier helfen könntet!
Ich hasse Elektrik!
Oli
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 08.05.2020 10:18.
|
|
|
08.05.2020, 11:49 Uhr
Panzer1905
|
Hallo Oliver,

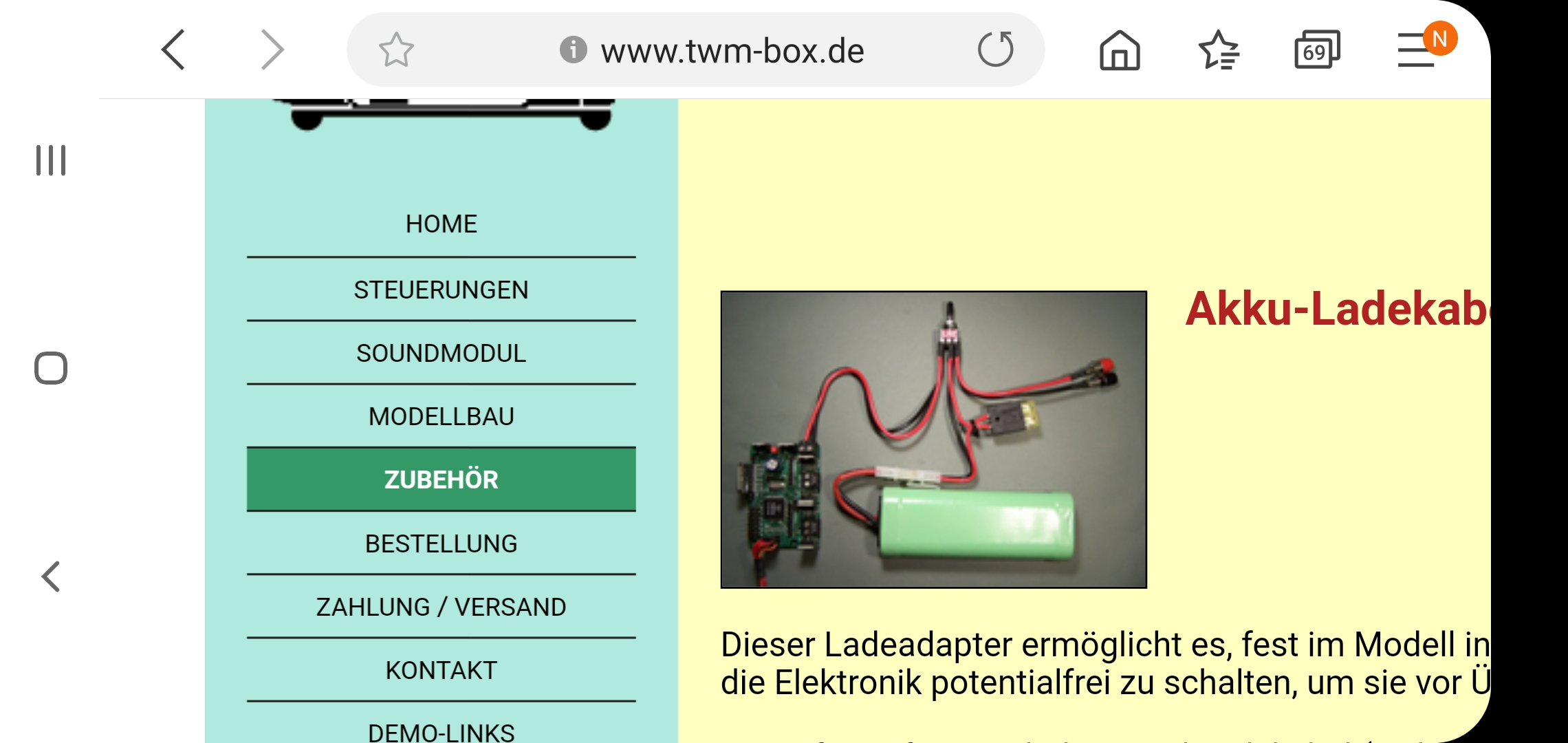

schau mal hier, gibt es schon fertig.
TWM Box
--
Gruß Arnd
Wenn einer Rechtschreibfehler findet darf er sie behalten :-)
|
|
|
|
|
|
08.05.2020, 13:15 Uhr
Tiger-Ass
|
Hallo Oli,
das gezeigte Bild habe ich auch bei vielen meiner Modell umgesetzt.
Ist dort gut gezeigt.
Liebe Grüße
Daniel
|
|
|
|
|
|
08.05.2020, 13:19 Uhr
Norbert
Puppenspieler
[Administrator]
|
Der zusätzliche Schalter sogt dafür, das keine Ladeströme ggf. die Elektronik beschädigen
können.
Du solltest also zwischen dem Akku und der DMD einen zusätzlichen Schalter bauen.
Am Besten wäre ggf. sogar ein 3 Positionsschalter bzw. ein Ein-Aus-Ein Schalter.
So etwas habe ich in meinem RPG drinnen. Eine Position Fahren, eine nix und die letzte Laden.
Das der Strom ja von - nach + läuft, verbindet man also einmal den Akku an - mit dem Schalter und
der Ladebuchse.
Auf der anderen Seite die Elektronik mit - .
Die + Leitung geht einmal zum Akku und einmal zur Elektronik.
Schaltest Du also jetzt auf Ein 1 - fließt der Strom nur zum Akku und Du kannst Ihn laden.
Bei Ein 2 fließt der Strom durch den Schalten vom Akku zur Elektronik.
Bei AUS nix - Weder Strom zur Ladebuchse noch zur Elektronik.
Gruß Norbert
--
http://www.panzerfan.de
Baukastenbauer
|
|
|
|
|
|
08.05.2020, 20:20 Uhr
OliverRauls
3D - Drucker
|
Danke! Das hilft mir weiter.
Muß ichs nur noch umsetzen................
Hab ich echt Bock drauf.
Oli
|
|
|
|
|
|
08.05.2020, 23:29 Uhr
Radfahrer
|
Hallo Oli.
So habe ich das auch. Schalter ein/aus/ein zweipolig, nimm den größten, der rein passt. Akku an die mittleren Pole, Ladebuchsen und Elektronik auf die jeweils gegenüber liegenden Seiten.
Oder aber Du machst das wie ich im STRV. Einfach ein Silikon-Flex-Kabel nach oben gelegt und Buchse dran, dann steckt man ganz normal um zum Laden oder Fahren. Redneck-Lösung. Aber ich gebe Dir Recht, Umschalter ist die Perfektionisten-Lösung. Ich bau auch gleich eine Schmelzsicherung mit ein, wenn schon, denn schon.
Viel Erfolg.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
|
