Thema: Gabelstapler mit Panzersteuerung

[ - Antworten - ]
Seiten: [1]
27.10.2019, 14:38 Uhr
Huberticus besucht im Moment nicht das Board.Huberticus eine private Nachricht schreibenHuberticus
Grüsse!

ich bräuchte Hilfe bei der Auswahl eines Fahrtreglers.

Ich möchte einen alten Gabelstapler mit Kabelfernsteuerung und 2 Motoren auf Fernsteuerung umbauen.

Wie ein Panzer, die beiden Räder vorne haben jeweils ein Getriebe und einen Motor.
Hinten mittig ein ungelenktes nicht angetriebenes einzelnes Rad, das lose mitfährt.

Die Kabelfernsteuerung, und somit das Model wird mit 2 Mono (D) Batterien betrieben.
Elektronik hat er serienmässig gar keine.
Die Knüppel geben den 2 x 1.5V Strom direkt jeweils an die Motoren. Da gibt es nur ein, oder aus.

Zum Heben/Senken der Gabel gibt es noch einen Motor, auch mit den 2 x 1,5V Batterien angetrieben.

FB soll eine 40 Mhz FC-16 Truck & Boat sein. Mit der fahre ich auch Bagger, sie könnte auch mischen.

Mit Reglern überhaupt tue ich mich sehr schwer. Bin Techniker/Konstrukteur
Feinfühlig müsste er sein, darf auch etwas kosten.
Der BEIER UFR-1230-D fällt schon mal weg, da viel zu gross.

Kann jemand da eine Empfehlung geben für die 3 - 4,5V Motoren, plus die Motorsteuerung für die Gabel?

Besten Dank! :x


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 3 mal editiert. Zuletzt editiert von Huberticus am 27.10.2019 15:01.
27.10.2019, 14:58 Uhr
Robert besucht im Moment nicht das Board.Robert eine private Nachricht schreibenRobert
BW-Meister

[Administrator]



Hallo Huberticus.

Leider hast du kein Bild oder Typenbezeichnung des Gabelstaplers angegeben, weshalb man sich nur schwer ein richtiges Bild machen kann, und nicht weis welche "Einbausituation" vorhanden ist.

So wie sich das für mich anhört, wäre es nicht so gut, den Gabelstapler nur über unterschiedliche Drehzahlen der vorderen Motoren zu steuern. Besser wäre es, das ungelenkte 3. Rad mit einem Servo drehbar zu machen und als als Lenkung zu verwenden. Die beiden vorderen Motoren dann parallel an einen guten feinfühligen Fahrtregler wie den "Servonaut S10" anzuschließen. Den "Servonaut S10" kann man auch zum Heben und Senken der Gabel ganz gut verwenden, weil ers sehr feinfühlig steuert.


Gruß Robert
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 15:02 Uhr
Huberticus besucht im Moment nicht das Board.Huberticus eine private Nachricht schreibenHuberticus
Habe jetzt Bild angefügt. Den Motor für dieGabel sieht man gerade nicht, er treibt über eine Schnecke und gewindestange + Kette die Gabel an.

Es ist ein alter bausatz, die Kabel zur Steuerung sind noch nicht montiert....da ich ja auch gleich Funk machen möchte.

Durch die Übersetzungen kann man die Räder gar nicht (per Hand) drehen.
Sie laufen ja auch völlig getrennt vonainander = keine gemeinsame Achse.
Die Reifen sind aus Silikon, da würde es Zahnräder zerreisen bis ein Rad durchdreht.

Nach dem Bild, stimmst Du sicher zu, ein Regler für die beiden Motoren, gemischt, ist am besten.
Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 3 mal editiert. Zuletzt editiert von Huberticus am 27.10.2019 15:15.
27.10.2019, 18:21 Uhr
Zivi besucht im Moment nicht das Board.Zivi eine private Nachricht schreibenZivi


Hallo !

Kann Robert nur zustimmen. Die Fahrmotoren würde ich auch parallel an einem Regler anschliessen.
Des Weiteren wäre es sinnvoll die Lenkung am hinteren Rad zu machen.

Aber mal eine andere Frage, mit wieviel Volt möchtest bzw. kannst du den Stapler den betreiben?
Ist nicht ganz unwichtig bei der Suche nach einem passenden Regler..............

:p
--
MfG
Marko
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 19:21 Uhr
Huberticus besucht im Moment nicht das Board.Huberticus eine private Nachricht schreibenHuberticus
Das geht aber doch nicht. Die vorderen Räder / Getriebe haben keinerlei benötigten Freilauf - für Kurvenfahrten.
Kann ja gerne an anderer Stelle diskutiert werden.
Ich will ja nicht die Getriebe um oder ausbauen, sondern nur auf Funk umstellen. Eine extra Lenkung brauchts dann wie original auch nicht.

Die Motoren müssten 180er Bezeichnung sein. 3V-4,5V
Dafür suche ich eine 2-motoren Panzersteuerung.
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 19:30 Uhr
Listiger_Lurch besucht im Moment nicht das Board.Listiger_Lurch eine private Nachricht schreibenListiger_Lurch
N‘ Abend,
Welche Funke hast du?
Schon an 2 einzelne Fahrtenregler gedacht und mit V-Mischer angesteuert?

Grüße
Joachim
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 19:31 Uhr
Listiger_Lurch besucht im Moment nicht das Board.Listiger_Lurch eine private Nachricht schreibenListiger_Lurch
N‘ Abend,
Welche Funke hast du?
Schon an 2 einzelne Fahrtenregler gedacht und mit V-Mischer angesteuert?

Grüße
Joachim
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 19:45 Uhr
Huberticus besucht im Moment nicht das Board.Huberticus eine private Nachricht schreibenHuberticus
Funke steht oben, es ist halt auch kaum Platz da. Notfalls wäre es eine Lösung.
Link direkt zu diesem Post in die Zwischenablage kopieren...
27.10.2019, 19:59 Uhr
Zivi besucht im Moment nicht das Board.Zivi eine private Nachricht schreibenZivi


Hallo!

Vielleicht hilft der Link ja etwas weiter:

https://www.cti-modellbau.de/CTI-Fahrregler/


:p
--
MfG
Marko
Link direkt zu diesem Post in die Zwischenablage kopieren...
28.10.2019, 22:59 Uhr
Relais besucht im Moment nicht das Board.Relais eine private Nachricht schreibenRelais



Hallo Huberticus ,

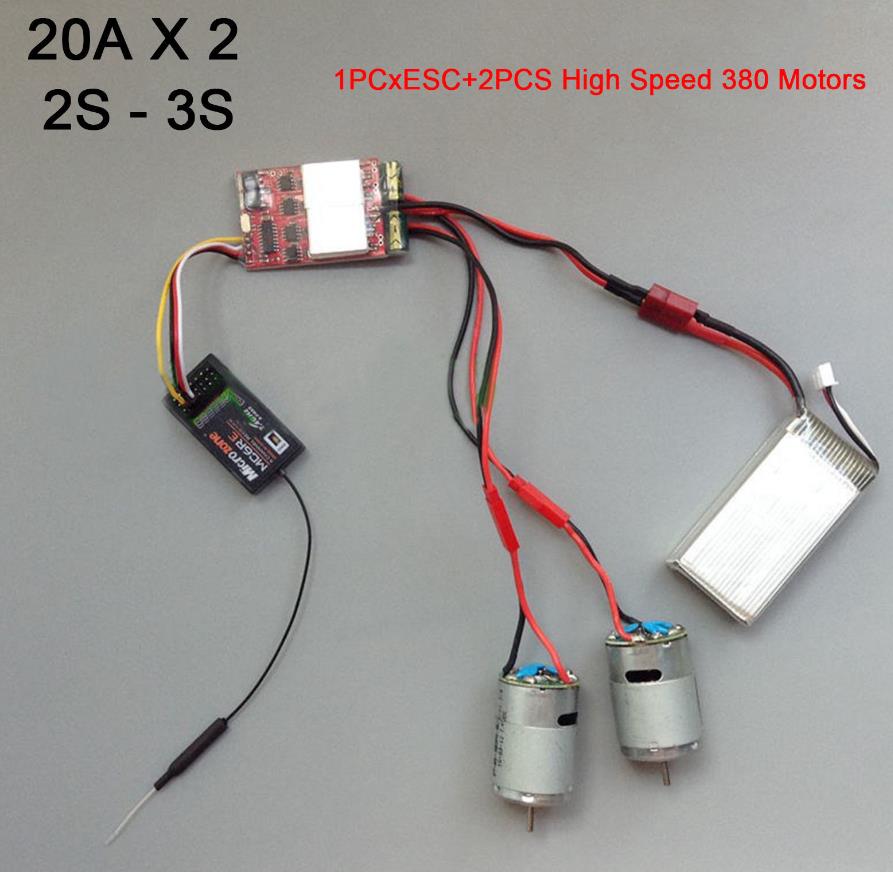

nehm einfach so einen Fahrtregler (Motoren entfernen) erstmal provisorich oben wegen einbauplatz befestgen . und wenn dirs nicht gefällt bausten eben in ein kleines Panzermodell .

--

Es gibt keine \"UNDO\" Zurück-Funktion, jede Veränderung ist sofort gültig . (Frsky)


Link direkt zu diesem Post in die Zwischenablage kopieren...
30.10.2019, 22:45 Uhr
Huberticus besucht im Moment nicht das Board.Huberticus eine private Nachricht schreibenHuberticus
So ähnlich hab ichs jetzt gemacht.

Danke!
Link direkt zu diesem Post in die Zwischenablage kopieren...
31.10.2019, 17:45 Uhr
Relais besucht im Moment nicht das Board.Relais eine private Nachricht schreibenRelais



Hallo Huberticus ,

Hatte aber vergessen zu erwähnen , am Lenkkan.( Empf.) mit Y-Kabel den Lenkservo für hinten mit anzuschliesen .
Da die einzelne Achse ohne großen Nachlauf nicht mitläuft .
Oder....

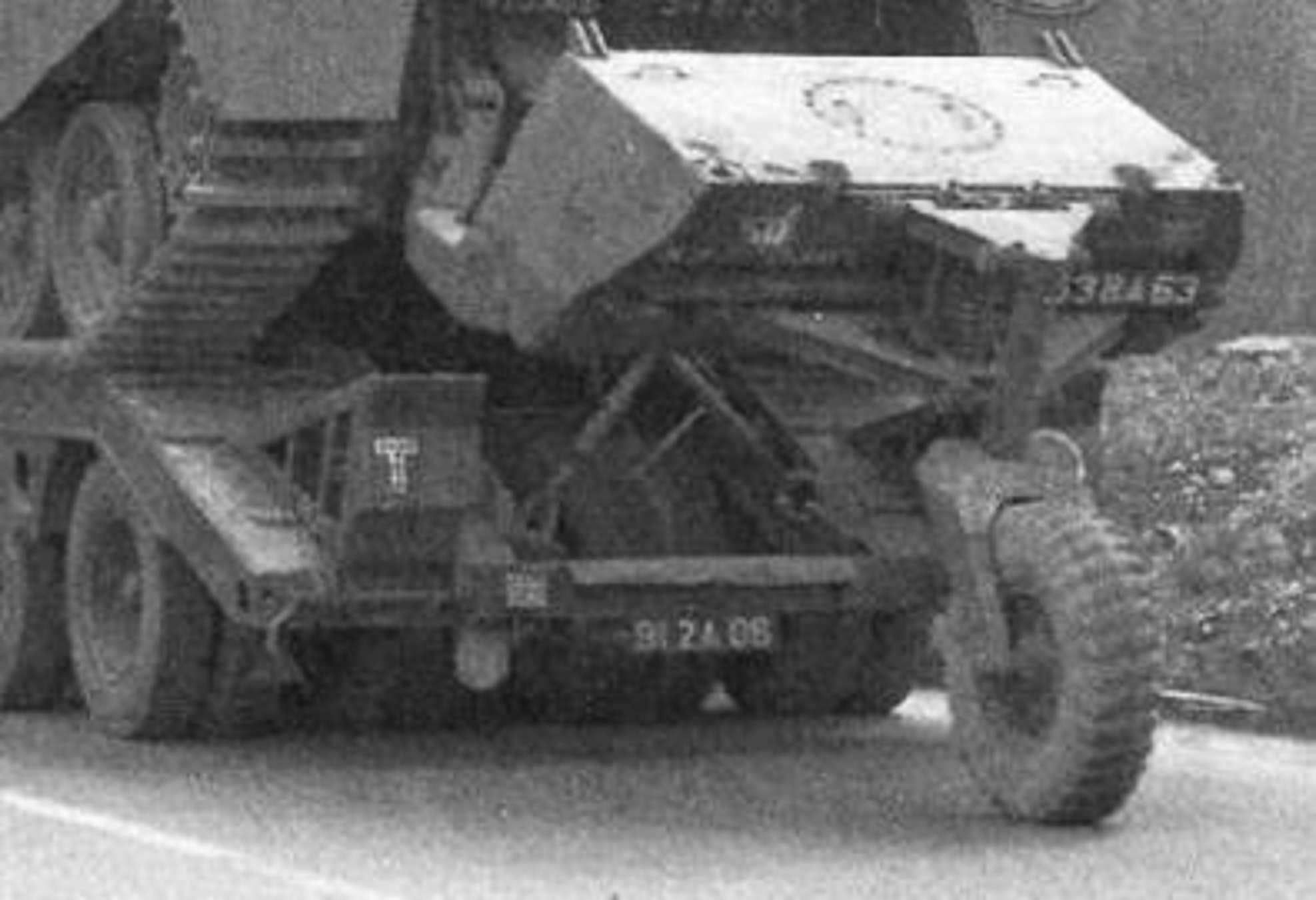

Hier am Bild ist der Nachlauf schön zu sehen . Eine Abfederung ist mechanisch nicht unbedingt erforderlich .
--

Es gibt keine \"UNDO\" Zurück-Funktion, jede Veränderung ist sofort gültig . (Frsky)


Link direkt zu diesem Post in die Zwischenablage kopieren...
