Thema: Torro 1:16 Königs Tiger Kanone Aufhängung und Rückstoß Verbesserung

[ - Antworten - ]
Seiten: [1] (2) (3)
31.05.2019, 22:28 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
Ich war nicht zufrieden mit dem Torro (TAIGEN / IMEX) Voll Metall Königs Tiger 1:16 Spiel des Turmes und der Kanone. Das übermäßige Wackeln kommt wegen dem Drehpunkt der Kanone, der bei der Torro Ausführung rund 25mm zu weit nach hinten liegt, und somit die Kanone nicht rotiert an einem Drehpunkt, sondern im Ganzen hoch und runter gehoben wird.

Deshalb habe ich mir etwas Zeit genommen und die Aufhängung und Rückstoß der Kanone mit einem Metall Aufbau modifiziert und den Drehpunkt Originalgetreu auf den Richtigen Platz verlegt.

Part 1 of 3 (Original Torro Aufbau)
https://www.youtube.com/watch?v=9FmiumK5Dqc


Part 2 of 3 (Meine Modifikation)
https://youtu.be/wv5fOqxukVs


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 6 mal editiert. Zuletzt editiert von GerardPh am 11.06.2019 21:28.
31.05.2019, 22:46 Uhr
scenic99 besucht im Moment nicht das Board.scenic99 eine private Nachricht schreibenscenic99
Bob der Baumeister



... warum hast du das Video in Englisch gemacht ?

... warum hast du den Panzer umlackiert ?

... erklär doch mal die Einzelschritte mit den verwendeten Komponenten ?
--
email@dirkkristen.de

http://www.dirkkristen.de
Link direkt zu diesem Post in die Zwischenablage kopieren...
09.06.2019, 19:57 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh

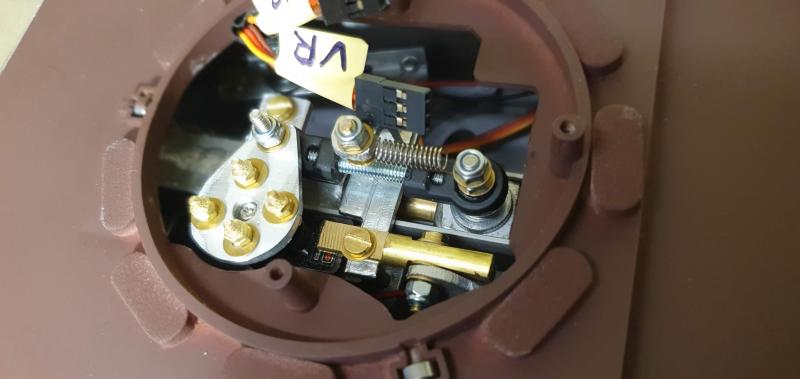

Turm Unterseite


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 2 mal editiert. Zuletzt editiert von GerardPh am 09.06.2019 21:57.
09.06.2019, 19:58 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh

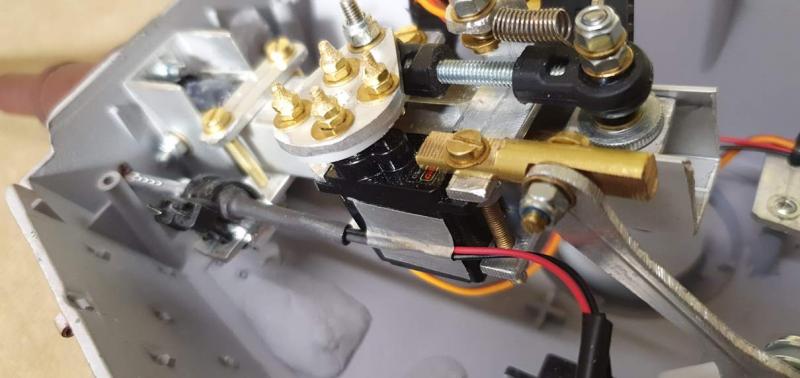

Turm Unterseite


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von GerardPh am 09.06.2019 21:58.
09.06.2019, 19:58 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh

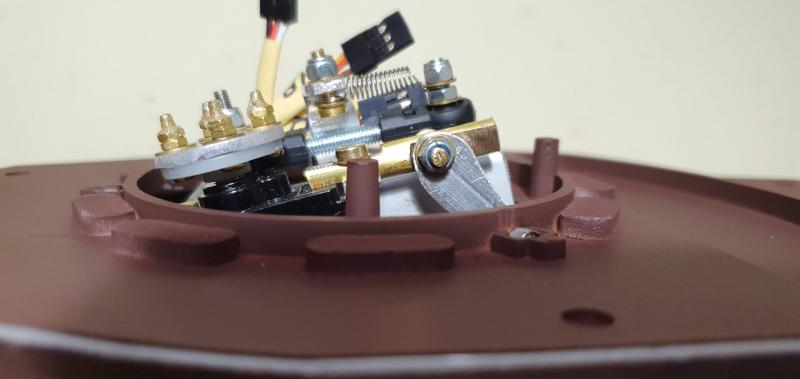

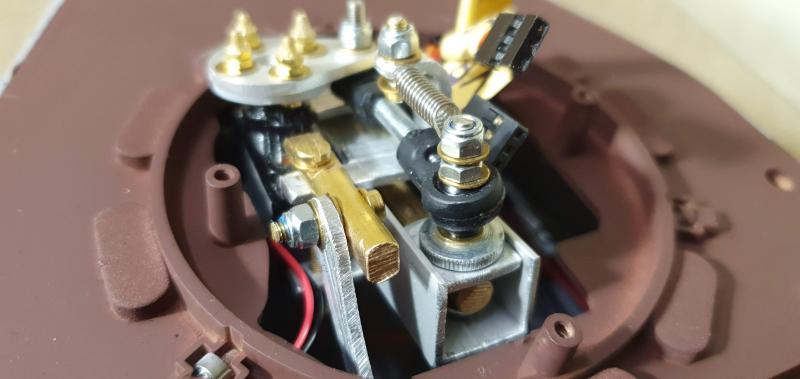

Turm Unterseite


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von GerardPh am 09.06.2019 21:57.
09.06.2019, 20:42 Uhr
scenic99 besucht im Moment nicht das Board.scenic99 eine private Nachricht schreibenscenic99
Bob der Baumeister



... ahhh, auf Fragen wird hier garnicht eingegangen ...

... komisch ?(
--
email@dirkkristen.de

http://www.dirkkristen.de
Link direkt zu diesem Post in die Zwischenablage kopieren...
09.06.2019, 22:02 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
quote:
Original von scenic99:
... warum hast du das Video in Englisch gemacht ? > Damit auch nicht Deutsche das Video verstehen

... warum hast du den Panzer umlackiert ? > Grundierung für die Zemmerit Beschichtung

... erklär doch mal die Einzelschritte mit den verwendeten Komponenten? > Alles aus Material aus dem Hornbach, ausser die Servos
--
email@dirkkristen.de

http://www.dirkkristen.de




Link direkt zu diesem Post in die Zwischenablage kopieren...
10.06.2019, 11:54 Uhr
Leopold1A4 besucht im Moment nicht das Board.Leopold1A4 eine private Nachricht schreibenLeopold1A4


Gerhard,
das mit dem Baumarkt hört sich gut an
Und schön gelungen (aus meiner Sicht)
--
_______________
Grüsse
Herbert
Link direkt zu diesem Post in die Zwischenablage kopieren...
10.06.2019, 20:53 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh

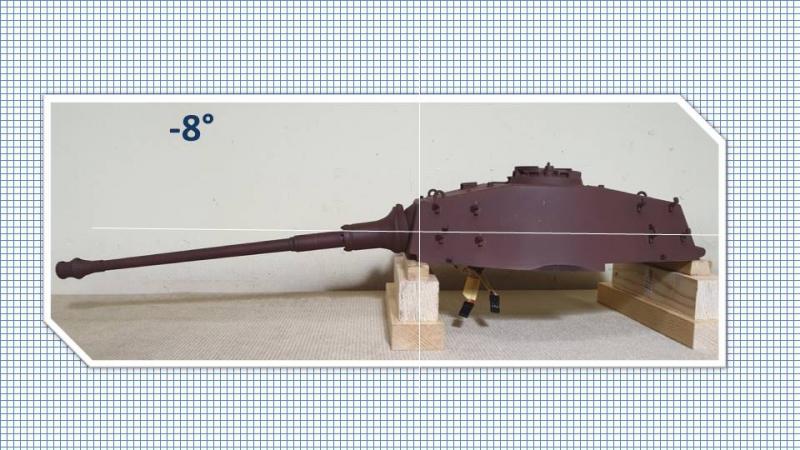

Der Höhenrichtbereich der Kanone beträgt jetzt minus 8 Grad bis plus 15 Grad, sowie der Rückstoß 24mm


Link direkt zu diesem Post in die Zwischenablage kopieren...
10.06.2019, 20:54 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
+15 Grad


Link direkt zu diesem Post in die Zwischenablage kopieren...
10.06.2019, 20:55 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
Rückstoß 24mm


Link direkt zu diesem Post in die Zwischenablage kopieren...
13.06.2019, 12:05 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
quote:
Original von Leopold1A4:
Gerhard,
das mit dem Baumarkt hört sich gut an
Und schön gelungen (aus meiner Sicht)
--
_______________
Grüsse
Herbert

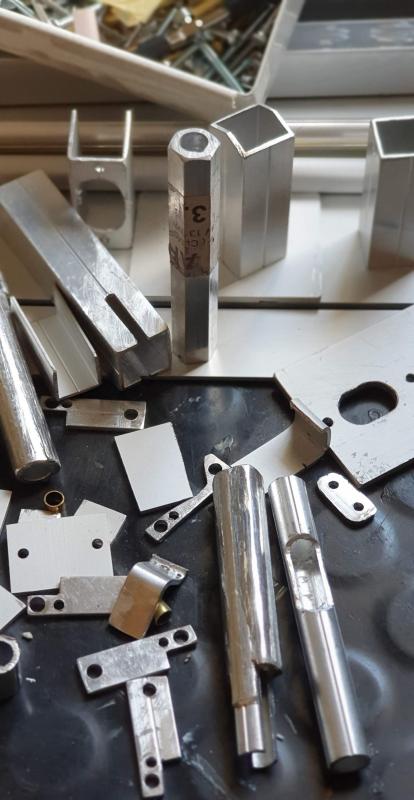

Ich habe mehrere Versuche gebraucht mit verschiedenem Material aus dem Baumarkt bis ich endlich die Kombination gefunden habe wo alles gepasst hat.


Link direkt zu diesem Post in die Zwischenablage kopieren...
13.06.2019, 23:52 Uhr
Leopold1A4 besucht im Moment nicht das Board.Leopold1A4 eine private Nachricht schreibenLeopold1A4


Nochmal Lob! und
Danke auch für dies Bild

--
_______________
Grüsse
Herbert
Link direkt zu diesem Post in die Zwischenablage kopieren...
29.06.2019, 10:46 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh
Die Oberwanne ist zu schwach für das Gewicht des Metallturms (1,2kg) zu tragen, da der Turm beim unebenen Gelände nach vorne und hinten hin und her schwingt. Dies kommt wegen der Oberwanne Wandstärke die nur zirka 1.0mm dick ist.

Ich habe diese mit einem 3.0mm Aluminium Rahmen verstärkt so dass die Oberwanne die gewünschte Steife bekommt und somit das Schwingen des Turmes aufhört.
Link direkt zu diesem Post in die Zwischenablage kopieren...
29.06.2019, 10:47 Uhr
GerardPh besucht im Moment nicht das Board.GerardPh eine private Nachricht schreibenGerardPh



Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von GerardPh am 29.06.2019 10:49.
