Thema:  Antrieb mit einem Motor & Lenkung über Servo |
[ - Antworten - ] |
19.01.2019, 22:49 Uhr
  Waldgetier
|
Hallo, bin der neue im forum. Ich bin 35jahre alt, und komme aus der schönen Sächsischen Schweiz...
Ich hab dieses Thema erstellt, da ich nichts brauchbares im Netz finden konnte. (Besser gesagt weis ich nicht direkt nach welchen Begriffen ich bei der folgend beschriebenen art von Lenkung suchen soll.) Ich hoffe es ist der richtige Bereich dafür, da mir der Bereich für die Bauberichte eher für richtige Panzer vor kam...
also, nun zum Thema:
Ich möchte mir ein Kettenfahrzeug (Panzer) zum rum heizen auf unserem Grundstück bauen, eher was flinkes... keinen scale Panzer sondern eher sowas wie nen \\\"RIPSAW\\\" bei welchem ich nur zwei Steuerkanäle benötige...
Da ich mich im bezug auf mein Modellbauhobby drastisch verkleinert habe (bzw. noch dabei bin), und ich meine \\\"große\\\" Fernsteuerung mit meinem \\\"großen\\\" Multicopter verkaufen will, wollte ich das Kettenfahrzeug am liebsten mit ner normalen Car-Pistolenfernsteuerung kontrollieren...
nun zu meinem Anliegen:
Hat jemand Erfahrung mit einem antrieb wo nur ein Motor ein Differential antreibt, mit einer Welle die auf beide Kettenräder geht und beide Ketten gleichzeitig antreibt?
Wenn ich mich nicht täusche, müsste das selbe Prinzip beim originalen Tiger 1 zur Anwendung gekommen sein... Die Lenkung würde ich (nach meiner Wunschvorstellung) mittels Bremsscheiben und einem Servo realisieren.
Also die Seite anbremsen, in welche gelenkt werden soll...
Beim Differential würde ich auf ein Kaufteil vom Traxxas REVO zurück greifen, da dies aus eigener Erfahrung sehr haltbar und vor allem Dicht ist. Somit kann ich ich mit verschiedenen Diff-Ölen das Ansprechverhalten des Differentials steuern... Bei dem Bremsscheiben und Belägen würde ich auch auf welche vom Traxxas REVO zurück greifen...

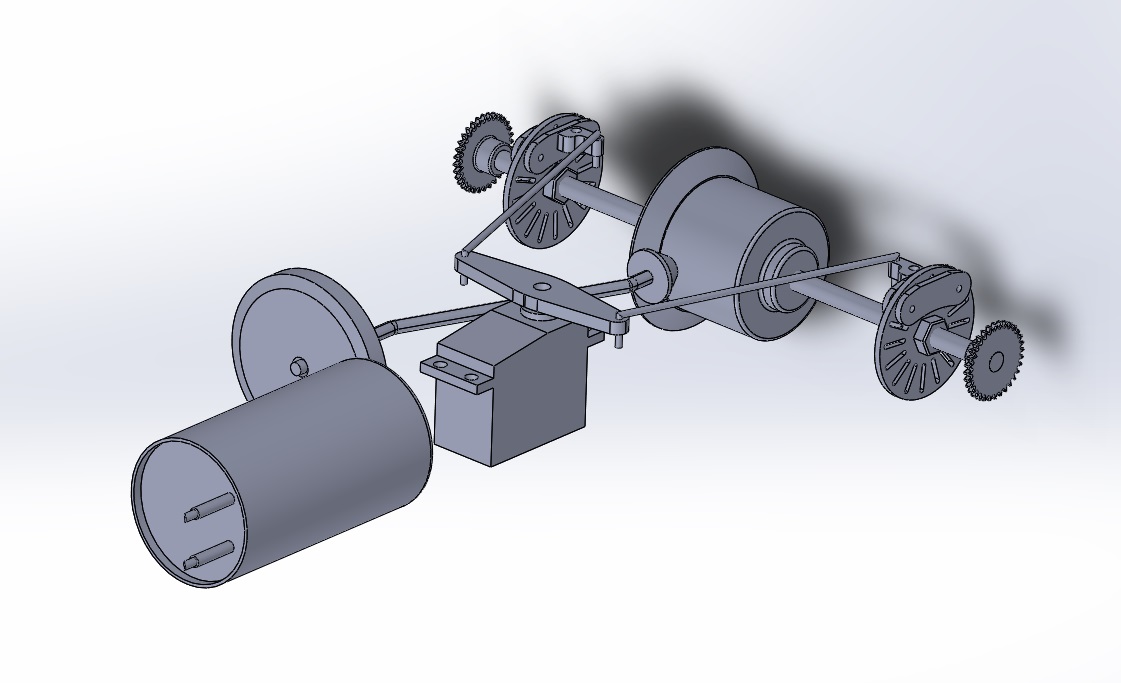

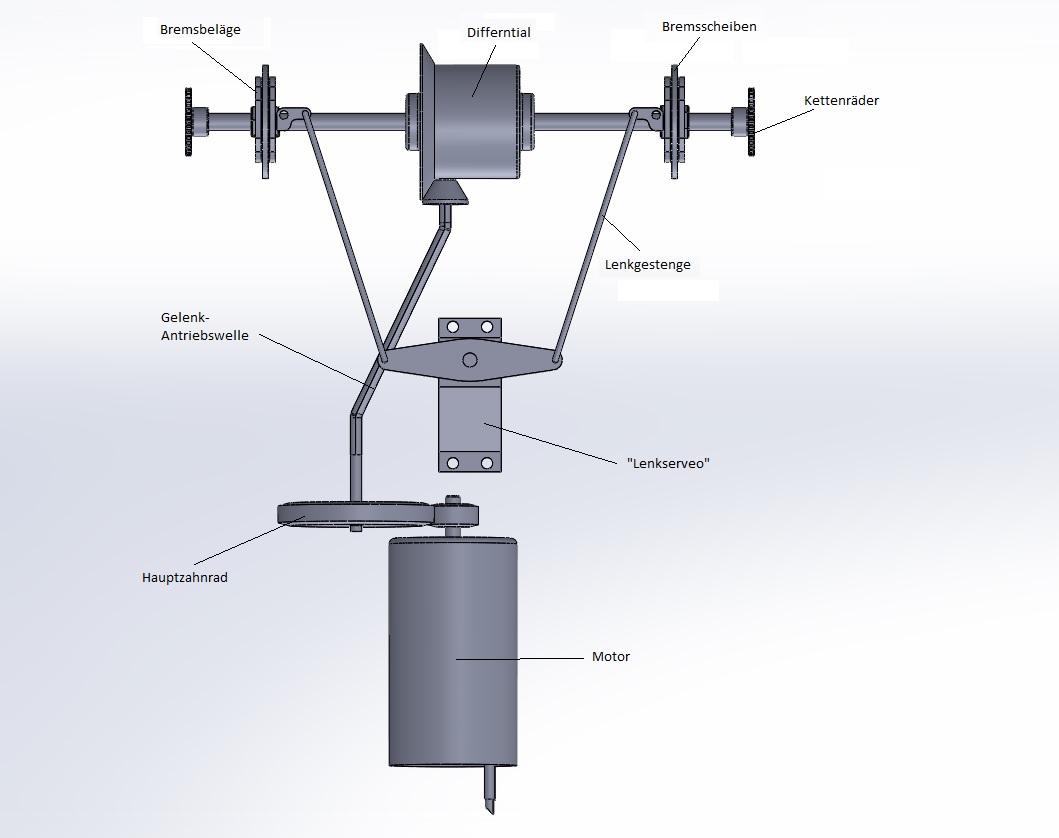

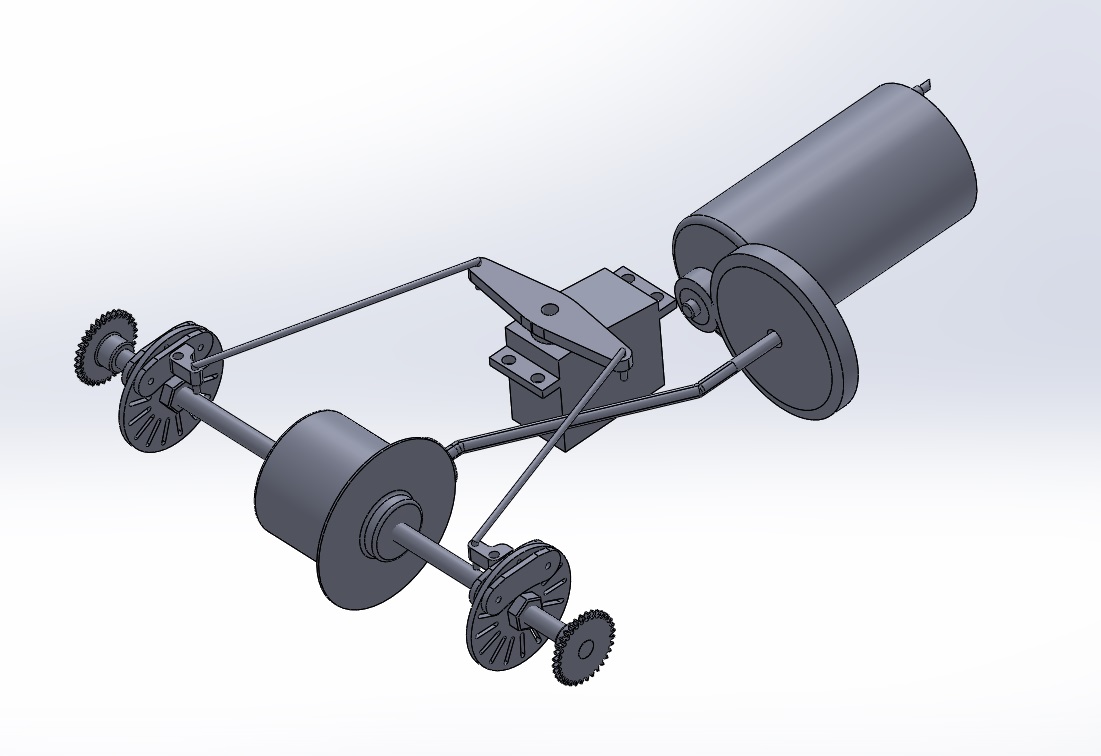

Im folgenden ein paar Bilder wie ich mir das vorstelle... (Bitte nicht auf die Größenverhältnisse achten, hab ich nur fix um es zu verdeutlichen konstruiert...)
ODER??? Gibt es eine Elektronik mit welcher ich die üblichen zwei Motoren mit meiner Pistolenfernsteuerung ansteuern kann?
Meine schneller-langsamer mit dem Zeigefinger, und lenkung über das Steuerad???
|
|
|
|
|
19.01.2019, 22:52 Uhr
Waldgetier
|
Sorry, Doppelpost...
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Waldgetier am 19.01.2019 22:54.
|
|
|
19.01.2019, 23:55 Uhr
Oldchap
|
Hallo und willkommen hier.
Dein Anliegen ist klar, und es läßt sich auch so verwirklichen, wie Du es beschreibst. Das Überlagerungs-Lenkgetriebe des Tigers funktioniert allerdings GANZ anders
VIEL einfacher läßt sich der Wunsch mit 2 getrennten Motoren erfüllen, auch wenn die Pistolenfunke (vermutlich) keinen Kreuzmischer hat. So ein Mischer läßt sich z.B. als Elektronik-Baustein für 2 Einfach-Fahrtregler zukaufen, oder Du nimmst besser gleich einen Doppel-Fahrtregler mit eingebautem Kreuzmischer; das wäre dann die simpelste Lösung.
Kann man mit der Pistolenfunke eigentlich auch rückwärts fahren? Ich habe da keine Ahnung........
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
|
|
|
|
20.01.2019, 00:20 Uhr
Waldgetier
|
oh, da hab ich wieder mal wieder (un)gesundes halbwissen über den tiger...  (hab mir das aus bildern zusammen gereimt)
ja, man kann auch rückwärts fahren, gas- & lenkweg sind meist prozentual einstellbar.. im großen und ganzen sind die pistolenfunken eigentlich die simpelsten fernsteuerungen die es gibt, ohne ander einstellmöglichkeiten...
also nix mit mischer, sind ja auch nur für autos oder boote gedacht, da braucht man sowas nicht...
also wenn das wirklich so möglich ist, na dann mach ichs doch lieber so..
könntest du mir eventuell nen link geben zu solch einen baustein geben, oder zumindest wo ich da mehr informationen darüber bekomme? Doppelfahrtregler? hab ich noch nie gehört.. (komme aus der auto; copter & flugzeug scene...  )
auch hierfür wär ein link für mich äußerst hilfreich...
DANKE für deine schnelle antwort!!!
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Waldgetier am 20.01.2019 00:32.
|
|
|
20.01.2019, 11:05 Uhr
Doomgiver
|
Kleiner Nachtrag noch: Wenn Du zwei einzelne Fahrregler verwenden willst, musst Du darauf achten, ob beide ein BEC haben. Wenn ja, musst Du bei einem Regler das rote Plus-Kabel aus dem Servostecker ziehen und entsprechend sichern/isolieren. Ansonsten würden die beiden BEC gegeneinander arbeiten, was sie normalerweise früher oder später zerstört oder zumindest beschädigt.
Heiko
|
|
|
|
|
|
20.01.2019, 13:36 Uhr
Relais
|
Hallo Waldgetier....
Die meisten haben jetzt eigendlich vergessen zu lesen , auf dem Grundstück rumheitzen .
Wir hier , in der Sächsischen Schweiz , haben anderes Gelände wie im Flachland.
Aber wie Deine Grundüberlegungen sind , mechanischer Seite und Technischer Bauteile von Trax , bist Du auf dem Richtigen Weg .
Meine Grundüberlegungen vor vielen Jahren , wenn man einmal RC Car gefahren ist mit einem beweglichen Zeigefinker das bleibt einfach so im Blut , waren auch so .
Grundvoraussetzung für jede weitere Überlegung ist .
Welche Kette Du verwenden möchtest ....Darauf baut sich dann jede weitere Überlegung Antrieb und Lenkaufbau . Elektrich bei Fahrtreglern komms auf die Amp. die Du Verbraten kannst drauf an . Heizen und noch flot um die Ecke kommen kostet Kraft und das wieder Hochen Strom . Leichter Aufbau der Fertigteilverbauung geschuldet aber dem Fahrspaß keine Grenzen gesetzt .
Ich bin der mit dem T34Ganzmetall Grüß Günther
--
Es gibt keine \"UNDO\" Zurück-Funktion, jede Veränderung ist sofort gültig . (Frsky)
|
|
|
|
|
|
20.01.2019, 19:39 Uhr
Waldgetier
|
hoho..
im bezug auf die preise von nem doppelregler mit für meinen fall entsprechender leistung (ab etwa 40A und mehr) werde ich mich aller warscheinlichkeit nach für zwei normale car-regler und einem externen mischer entscheiden...
die sache mit dem bec ist mir klar, bin kein voller anfänger mehr (habe mir mehrere copter und flugzeuge selbst gebaut, und musste dabei aber auch schon reichlich lehrgeld bezahlen), aber danke für den nett gemeinten tipp...
gibt sicherlich leute die nicht daran denken und sich die teure elektronik grillen...
wie "relais" schon sagt, da wirken mehr kräfte als bei nem scale modell... (zumindest was bei dem größenverhältniss die lastwächsel angeht)
will mit dem teil nicht nur 10km/h sondern sagen wir mal um die 30km/h aufwärts erreichen...
bei den ketten hab ich mich zunächst auf die heng-long kunststoff leopard ketten 1/16 festgelegt...
ist aber erstmal nur für die konstruktion, später, wenn das teil auch wirklich mal laufen sollte, werde ich bestimmt auf die tamiya leopard-ketten aus metall und gummi-pads zurück greifen...
vom gelände her wirds jetzt nicht so anspruchsvoll... gemähter rasen, eventuell paar waldwege... mal sehen was sohnemann dann will... aber im großen und ganzen soll es sich um einen kleinen fun-racer der etwas anderen art handeln...
die gewöhnung an eine pistolensteuerung fällt nicht schwer, allerdings wenn man (wie ich) jahre lang nur autos damit gefahren ist, und dann plözlich auf ne richtige mehrkanälige fernsteuerung umsteigt um flugzeuge zu kontrollieren, das war wirklich schwer...
vorallem die feinfühligkeit in die finger zu bekommen war eine herrausvorderung...
was haltet ihr von dem mischer? https://www.modellbau-regler.de/shop/product_info.php?products_id=124
bringt die einstellbare zumischung von 20-100% irgend welche vorteile mit sich???

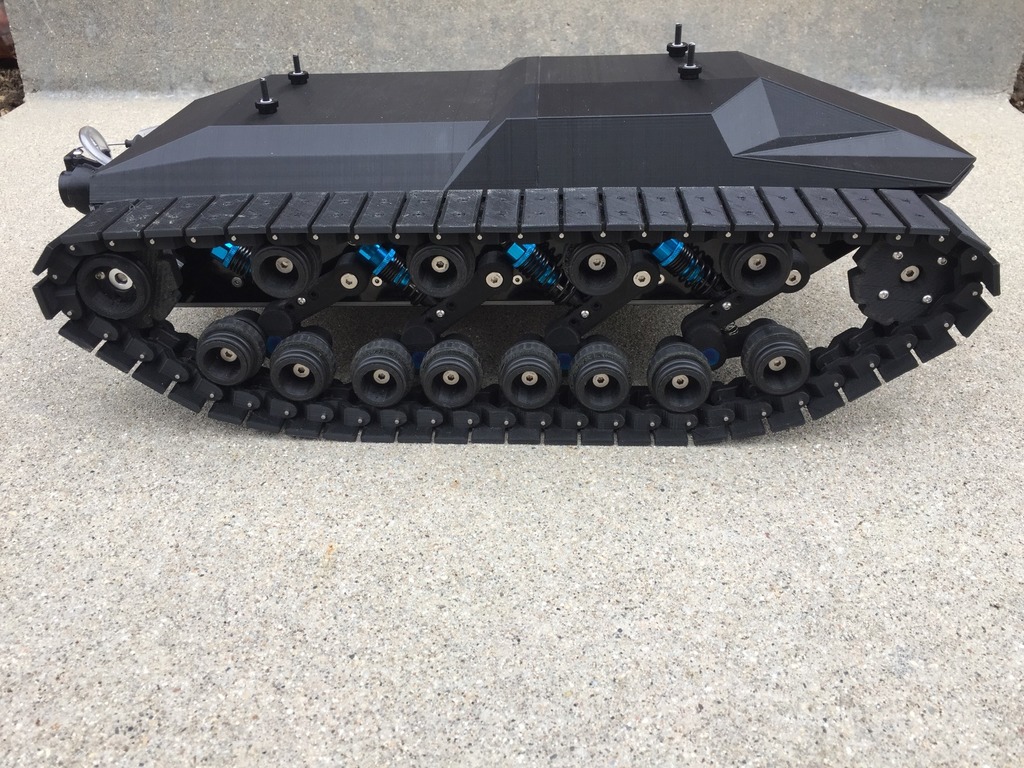

hier mal ein beispiel, was ich mir da basteln möchte... dieser ist komplett aus dem 3d-drucker (bild von thingiverse)...
bei meinem vorhaben will ich eher auf aluminium laser-/kantteile zurück greifen, und nur bedingt auf teile aus dem 3d-drucker...
|
|
|
|
|
|
20.01.2019, 20:47 Uhr
Relais
|
Ist das eine Getänke ( >Lebensmittelintustrie< ) Gliederkette ......?
Auf alle fälle für den Sohn geeignet .
3m in der Sekunde hatte ich mir schon gedacht . Aber 30 kmh sind schon Rennverdächtig ...
10.8 kmh war meine Schätzung mal drei wären ja 9m in der sek....ohha.
--
Es gibt keine \"UNDO\" Zurück-Funktion, jede Veränderung ist sofort gültig . (Frsky)
|
|
|
|
|
|
20.01.2019, 20:57 Uhr
Waldgetier
|
nein, ist alles aus dem 3d-drucker...
er hat bei dem modell abgekupfert: https://www.thingiverse.com/thing:471357
naja, 30km/h sind jetzt nicht wirklich schnell für ein rc-car (also meine jetzt keine spielzeuge), allerdings fährt man die im gelände nicht wirklich, maximal kurz für paar meter... knackpunkt ist da eher die kraft und stabilität zum beschleunigen...
|
|
|
|
|
|
20.01.2019, 23:20 Uhr
Oldchap
|
Bitte beachten: die Doppelfahrtregler sind sehr einfach nutzbar, nur gibt es sie i.d.R. nur für Bürstenmotoren. Sollen Brushless-Motoren zum Einsatz kommen, wären ein Kreuzmischer plus 2 Einzel-Fahrtregler zu bevorzugen. Bevor man irgendwelche Reglertips abgeben kann, wären Betriebsspannung und maximale Stromaufnahme des Antriebs von Bedeutung.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6, Bigtanks-Jati 1:6, Armortek-Japa 1:6, Spearhead Pz. IV 1:6
|
|
|
|
|
|
20.01.2019, 23:40 Uhr
Waldgetier
|
antrieb soll brushless sein, gibt es mehr auswahl an (einzel)reglern und motoren...
betriebsspannung sind 2-3s lipo geplant...
max stromaufnahme denk ich mal so ca. 40 bis 50A (wie gesagt, soll kein langsamer griecher werden)...
|
|
|
|
|
|
21.01.2019, 20:54 Uhr
Relais
|
Naden wir lassen uns überraschen . Die Leo 16 Kette ob nun Plaste od. Metall hatte ich schon mal in der Hand ......sie wirds schon machen . In der Wannenbreite hast mit dem 16er Maßstab ja nichts zu tun.
Das Verhältnis Kette / Wanne wie beim Pz. III (schmale Kette) ist für Dein Vorhaben absolud ideal .
Habs mit 16 Pz.III selbst schon ausprobiert . Eine zu breite Kette schluckt haufen Seitenkräfte .
Jeder Fehler der auftritt läst sich beseitigen bis man zum gewünschten Ergebnis kommt.
--
Es gibt keine \"UNDO\" Zurück-Funktion, jede Veränderung ist sofort gültig . (Frsky)
|
|
|
|
|
|
