24.11.2018, 11:20 Uhr
  Welle73
|
Moin
Das ist hier das erste mal das ich einen Baubericht einstelle .
Kurz zu mir vielleicht kennt mich der ein oder andere schon.
Ich bin Helmut schon 46 Jahre alt und Baue BW-Modelle bin Aktiv in der RK-Modellbau
So ich möchte einen M 113 Abra bauen das Grundgerüst steht soweit hier mal ein paar Bilder :
So soll er werden :
Und hier die Bilder vom Rohbau:
Was ich jetzt noch für ein Problem habe ist der Teleskopmast soll Funktionstüchtig sein bin mir noch nicht sicher wie ich das Realisieren kann.
-Gewindeantrieb
-Seilzug
Da bräuchte ich eventuell mal einen Tipp wie das am besten Realisierbar ist .
Gruß Helmut
|
|
 |
|
|
24.11.2018, 11:34 Uhr
scenic99
Bob der Baumeister
|
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 26.11.2018 12:05. |
|
|
24.11.2018, 11:38 Uhr
alfred
|
moin moin,
wow, da schaue ich doch als alter ABRA bauer mal zu
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
24.11.2018, 13:58 Uhr
SLT50-2
Der Dachsmaster
|
Hi Helmut ,
das ist ja mal ein sehr schönes Projekt .
Ich weiß nicht , wie viele Versuche schon gemacht wurden und ich wünsche Dir viel Glück .
Die Funktion des Mastes ist ja schon eine Herausforderung.

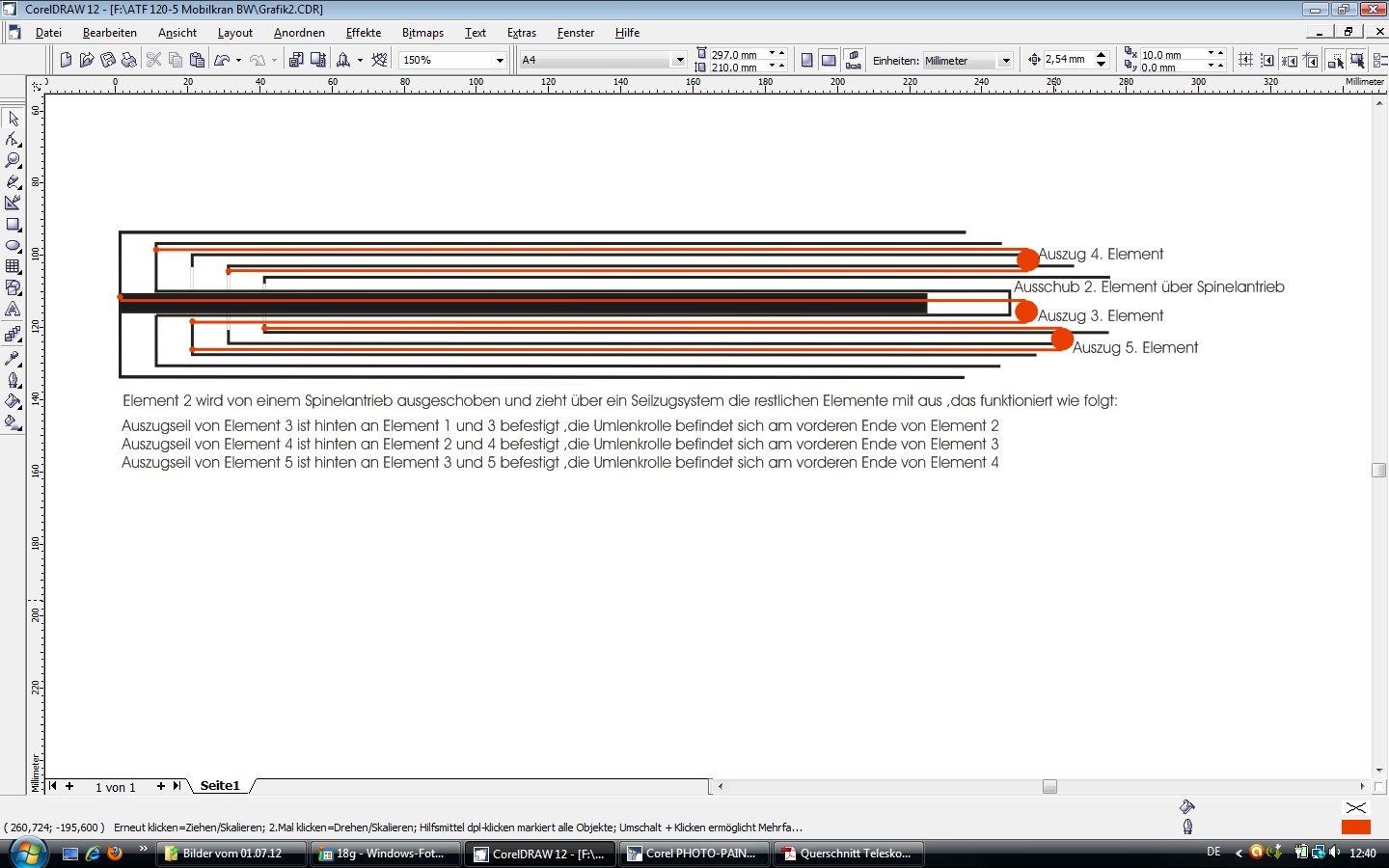

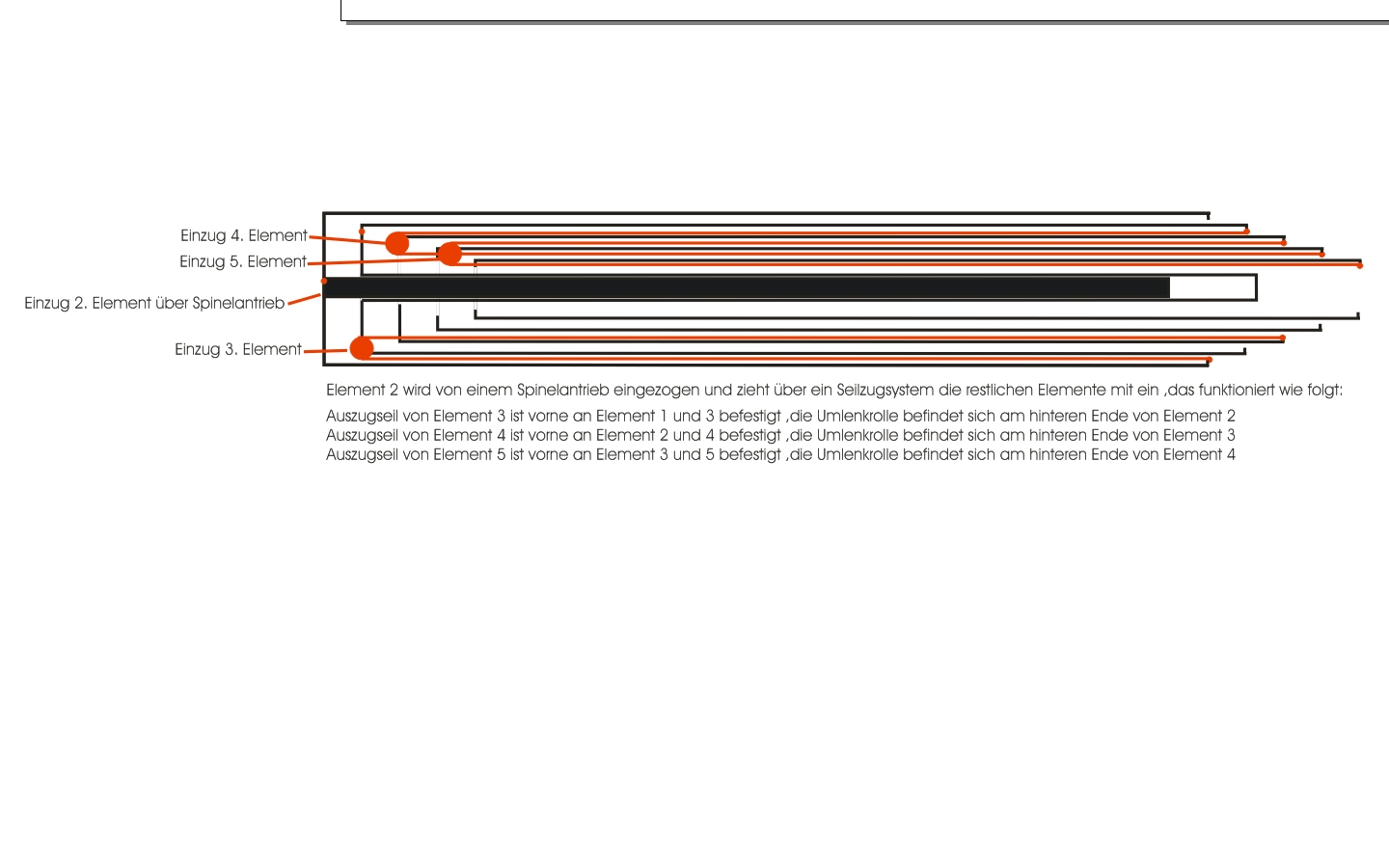

Anbei mal 2 Zeichnungen für das Prinzip eines Teleskopausschubs mit Spindel und Seilzug wie ich es an meinem Kran verbaut habe
Ich hoffe , Du kannst etwas damit anfangen
Grüße
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
24.11.2018, 14:07 Uhr
Robert
BW-Meister
[Administrator]
|
Die Vorschläge für den Mast sind ja eine schöne Theorie.
Aber bau das mal in einen 5-teiligen Mast ein, wo beim Maßstab 1:16 das dickste Rohr 20mm und dessen dünnstes Rohr 12mm Durchmesser haben !!!
Und wo der Mast dann im ausgefahrenen Zustand auch noch einigermaßen stabil und gerade sein soll.
Gruß Robert
|
|
| |
|
|
24.11.2018, 14:14 Uhr
alfred
|
quote:
Original von Robert:
Die Vorschläge für den Mast sind ja eine schöne Theorie.
Aber bau das mal in einen 5-teiligen Mast ein, wo beim Maßstab 1:16 das dickste Rohr 20mm und dessen dünnstes Rohr 12mm Durchmesser haben !!!
Und wo der Mast dann im ausgefahrenen Zustand auch noch einigermaßen stabil und gerade sein soll.
Gruß Robert
moin moin,
genau robert, das war bei meinem 1/8er auch das hauptproblem
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
24.11.2018, 14:21 Uhr
Welle73
|
Moin
Erst mal Danke für die ganzen Vorschläge !!
An einen Seilantrieb hatte ich auch schon gedacht ,das ich den Masten nicht so hoch wie im Original bekomme das wird denke ich so sein.
Ein Gewinde Antrieb finde ich nicht so gut da der doch sehr langsam rausfährt .
Dann müsste man den mit einem Gewindeantrieb bauen der relativ grob ist mit langen Spax eventuell
Mit Seil wir auch schwierig weil das Seil würde reißen aber Probieren geht über Studieren .
Ich werde Versuchen alle Möglichkeiten mal auszuprobieren .
Gruß Helmut
|
|
| |
|
|
24.11.2018, 14:23 Uhr
scenic99
Bob der Baumeister
|
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von scenic99 am 26.11.2018 12:06. |
|
|
24.11.2018, 16:03 Uhr
Norbert
Puppenspieler
[Administrator]
|
Luftdruck - gute Idee. Bau eine CO-Kartusche in den MTW  .
Alternativ zum Ausfahren des Mastes eine Luftpumpe benutzen .
Sorry, konnte grade nicht anders beim lesen der Idee .
Gruß Norbert
--
http://www.panzerfan.de
Baukastenbauer
|
|
| |
|
|
24.11.2018, 16:23 Uhr
Radfahrer
|
Hallo Pneumatiker,
das Problem wird weniger das Aufpumpen mit Luft, für einen Versuch wird man wohl schon Tank und Ventil unterbringen. Aber dann schrumpelt der Ständer ganz langsam wieder ein, weil das Konstrukt nicht 100% Dicht ist.
Aber ein anderer Gedanke, der mir kam:
Könnte man irgend eine Art flexibele Welle, so aus dem Bereich Bowdenzug, in den Mast schieben, die passte zusammengerollt auf eine Trommel in den Panzer und hat genug Schubfähigkeit auch mal einen Widerstand zu überwinden? Früher hat man das ja auch bei elektrischen Radioantennen beim Auto so hin bekommen.
Vielleicht gibt es da aufm Flohmarkt noch was?
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 24.11.2018 16:24. |
|
|
24.11.2018, 16:47 Uhr
scenic99
Bob der Baumeister
|
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 26.11.2018 12:06. |
|
|
25.11.2018, 18:38 Uhr
Welle73
|
Moin
Heute hat die kleine Keksdose das Fahrwerk verpasst bekommen, und ein bisschen am Aufbau gedengelt.
Gruß Helmut
|
|
| |
|
|
