Thema:  Raucherzeugung für rc Panzer |
[ - Antworten - ] |
19.09.2018, 21:38 Uhr
  Panzertiger1
|
Guten Abend
ich beschäftige mich schon eine Weile mit einer Alternative für die Raucher der RC Panzer. Da das Rauchmodul von Henglong sehr schlecht raucht, dachte ich, dass man diesen durch zwei Rauchmodule von einer Eisenbahn ersetzen kann.
Diese benötigen jeweils mindestens 10Volt, von der Platine kommen jedoch nur 7-8Volt.
Nun dachte ich, dass ich mit der Spannung der Platine einen Optokoppler ansteuere, die dann eine externe Spannungsquelle mit 10Volt 2800mAH steuert. In diesem Schaltkreis sollen dann die beiden Rauchmodule paralell verbaut werden.
Würde dies funktionieren, oder ist es besser zwei Spannungsquellen mit 7,2Volt in Reihe zu schließen?
Ich bedanke mich schon mal im Voraus.
MFG Thomas
|
|
|
|
|
20.09.2018, 00:46 Uhr
salomon
|
Nimm doch so einen:
eBay-Artikelnummer:
163163084269
Funktioniert und du brauchst nicht lange basteln.
|
|
|
|
|
|
20.09.2018, 00:50 Uhr
salomon
|
Nimm doch so einen:
eBay-Artikelnummer:
163163084269
Funktioniert und du brauchst nicht lange basteln.
|
|
|
|
|
|
20.09.2018, 09:42 Uhr
JuergenL
|
Hallo Thomas,
hier gibt es eine Reihe von Raucher-Größen, vielleicht ist ja auch für deine Anwendung ein passender dabei.
--
Beste Grüße
Jürgen
____________________________
Nicht denken lassen; selber denken
|
|
|
|
|
|
20.09.2018, 11:19 Uhr
Panzertiger1
|
Oke vielen Dank, dass ihr so schnell geantwortet habt. Da die Rauchmodule der Eisenbahn nicht ganz so günstig waren, möchte ich es zuerst mit denen ausprobieren.

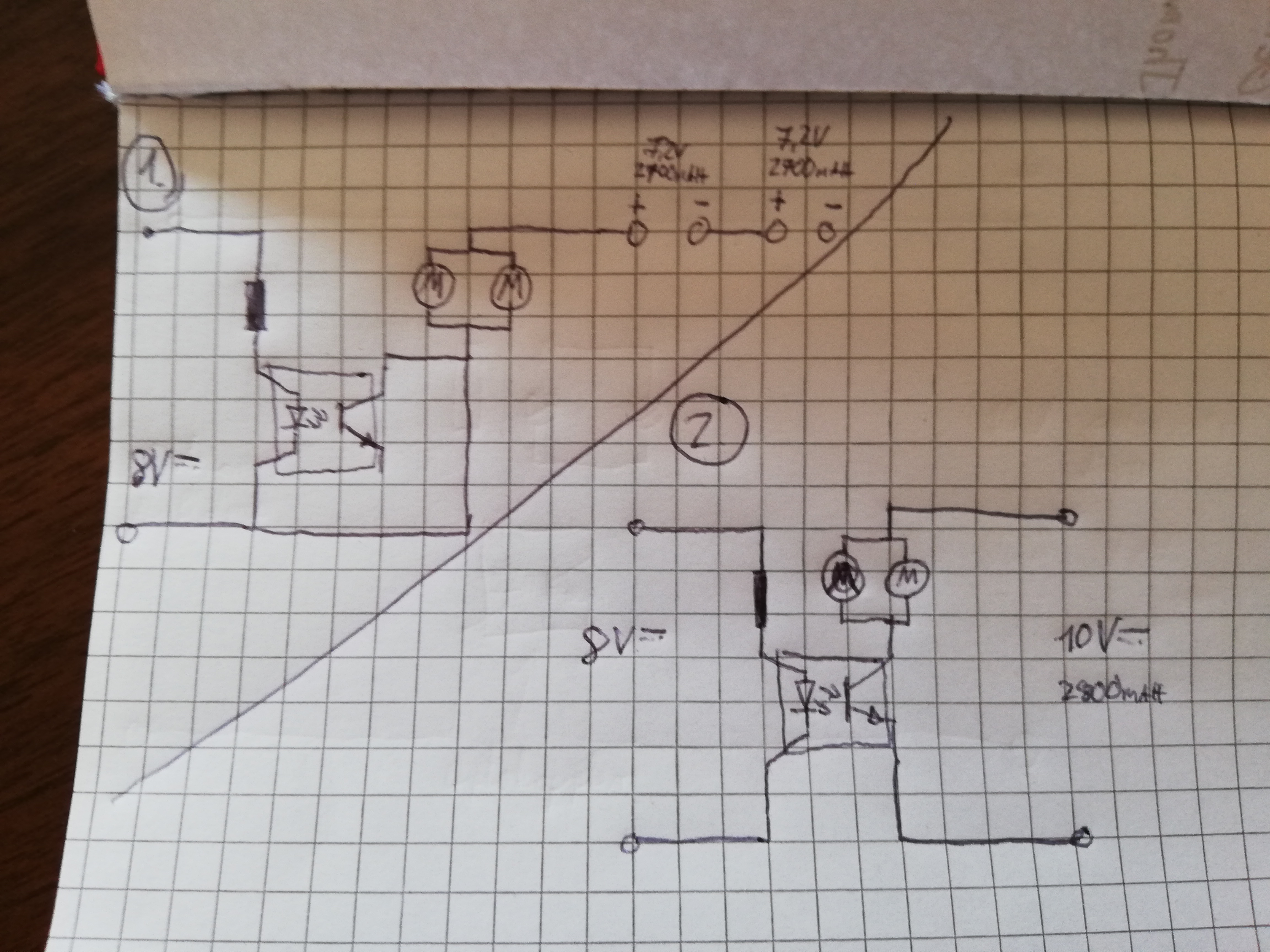

Würde die 2. Schaltung auf dem Bild so funktionieren?
Mit freundlichen Grüßen
Thomas
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Panzertiger1 am 20.09.2018 11:21.
|
|
|
20.09.2018, 20:00 Uhr
JuergenL
|
Hallo Thomas,
frei nach Radio Erivan "im Prinzip ja, aber..." Der Optokoppler muss den Strom, der durch den Rauchgenerator fließt, auch schalten können. Falls er das nicht kann (was ich fast vermuten möchte), dann musst du mit dem Optokoppler ein Relais schalten. Du könntest auch gleich ein Relais nehmen, wenn dein Schaltausgang genügend Strom dürs Relais bringt.
--
Beste Grüße
Jürgen
____________________________
Nicht denken lassen; selber denken
|
|
|
|
|
|
20.09.2018, 21:00 Uhr
Radfahrer
|
Hallo schwarze Raucher,
ich benutze in den HLs den HL Raucher auch nicht. Schaut vom Werk aus einfach albern aus und ist auch nicht besonders haltbar. Aber den Raucherausgang am HL Modul kann man sehr gut nutzen, um andere Funktionen damit zu schalten. Da auch serienmäßig ein recht großer Verbraucher daran hängt, eine Heizspirale, im Grunde sogar potentiell induktiv, kann der Raucherausgang durchaus direkt ein Relais ansteuern. Mache ich auch so und hat bei der alten RX 18 und der aktuellen HL 2,4 Giga immer geklappt. Keine Angst also.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 20.09.2018 21:01.
|
|
|
25.09.2018, 21:21 Uhr
Panzertiger1
|
Hallo,
ich habe es mal mit einem Obtokoppler getestet. Leider hat dies nicht funktioniert, so wie es JürgenL gesgt hat.
Nun werde ich es auch mal mit einem Relais testen. Vielleicht klappt es dann.
Vielen dank für euere Ratschläge.
MFG Thomas
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Panzertiger1 am 25.09.2018 21:21.
|
|
|
26.09.2018, 18:29 Uhr
OliverRauls
3D - Drucker
|
Es gibt ein Video bei Youtube, leider find ichs spontan nicht, da hat jemand den Gei..... Raucherzeuger gebaut, den ich je gesehen habe. War mein ich auch in einem Leo 1. Er hat eine Kammer reingesetzt mit einem PC Lüfter darüber. Die Kammer füllt er (mit einem Esslöffel) mit Resten aus dem Grill. Beim Anlassen pustet der Lüfter den Kohlenstaub (schön schwarz) aus den Auslässen............ genial............
vielleicht finde ich das Video noch.....
Oli
|
|
|
|
|
|
26.09.2018, 19:35 Uhr
Radfahrer
|
Hallo Oli,
oh fein, dann duftet es noch nach Grillaroma, lecker!
Wer nicht grillen kann, es gibt im Baumarkt auch Grafitpulver, Talkum geht auch, ist aber weißlich. Aber nicht die anderen Panzer einnebeln, das gibt Mecker wegen natürlicher Pigmentalterung.
@ Thomas,
beim Relais ist wichtig, dass es bei ausreichend niedriger Spannung schaltet, eines was erst bei 12V auslöst, spricht nicht an, weil der Raucherausgang sogar etwas weniger als Akkuspannung rausgibt. Also eines was mit 5V beschrieben ist, das schaltet. Natürlich sollte auch die zu schaltende Stromstärke ausreichen. Also z.B. ein Raucher 1 A, zwei parallel geschaltet = Mindeststromfestigkeit 2A.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
|
26.09.2018, 19:48 Uhr
OliverRauls
3D - Drucker
|
Ich ärger mich, das ich das Video nich finde........ das war echt gut!
|
|
|
|
|
|
