Thema:  ISAF Waffenträger Wiesel 1 MK20 A3 im Maßstab 1:16 |
[ - Antworten - ] |
07.05.2018, 17:36 Uhr
  EICHE
|
Hallo Modellbaufreunde,
melde mich auch mal wieder zu Wort, mit einem kleinen Baubericht.
In der Vergangenheit habe ich in der Regel 2 Projekte in 6 Monaten durchgezogen.
Aber auch ich bleibe von Alterungsprozess nicht verschont und es geht immer langsamer voran.
Vor allem wenn man kaum mehr Zeit findet, sich mit seinem Hobby auseinander zu setzen.
Nun aber zum Projekt Wiesel.
Es gibt kaum mehr Bauberichte mit Bildern oder vollständige Bauberichte.
Das hat mich animiert, einen zu erstellen und das eine oder andere positive oder auch negative zu erwähnen.
Vorbild zum Model hatte ich keines, nur sollte er zum bestehenden Truppenteil optisch passen.
Also der ISAF Einsatz.
--
Gruß Gerhard
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von EICHE am 07.05.2018 17:37. |
|
|
08.05.2018, 14:50 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
also doch ... dachte du ...
Naja egal, dann lass mal gehen - wurde auch wieder Zeit
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
08.05.2018, 14:59 Uhr
spot01
|
Gerhard,
liest sich spannend
Ist das der Gäbelein-Bausatz??
Schön, dass sich da mal wieder einer ranwagt ................ aber Fummelarbeit.
Kettenverbinder:
Ansicht:
Du stehst mal wieder unter Beobachtung ..................
Grüße
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von spot01 am 08.05.2018 15:02. |
|
|
08.05.2018, 18:16 Uhr
EICHE
|
Servus zusammen,
danke für die ersten Rückmeldungen.
Das Projekt wird sich über die neue Version vom Wiesel erstrecken.
Und wie schon vorab erwähnt ist der Wiesel eine echte Fummelarbeit und kann einem den letzten Nerv rauben, wenn einem die Teile aus den Finger gleiten.
Hier mal ein Einblick über den Lieferumfang.
Zur Umsetzung habe ich ein paar Bilder besorgt sowie das Tankograd zum Wiesel 1 mir bestellt.

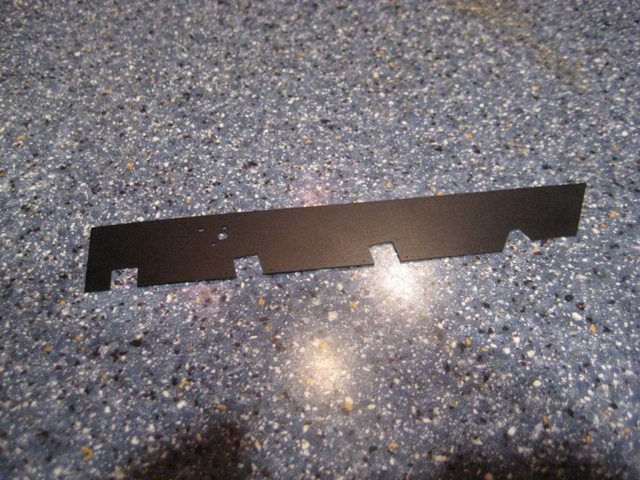

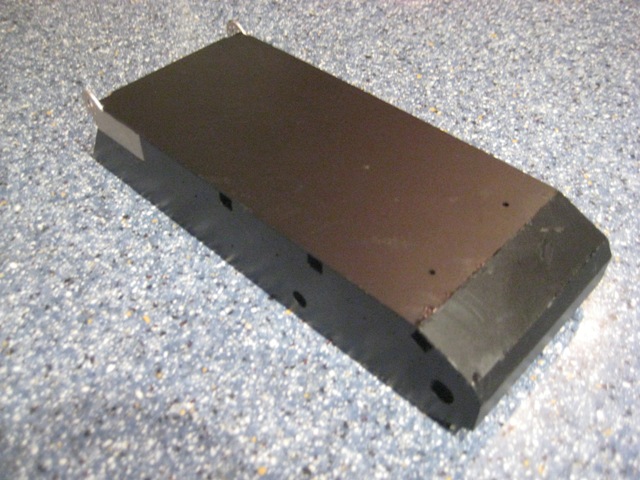

Beginnen, werde ich mit dem Aufbau der Wanne, hier ist keine Alu Wanne mehr zu erkennen.

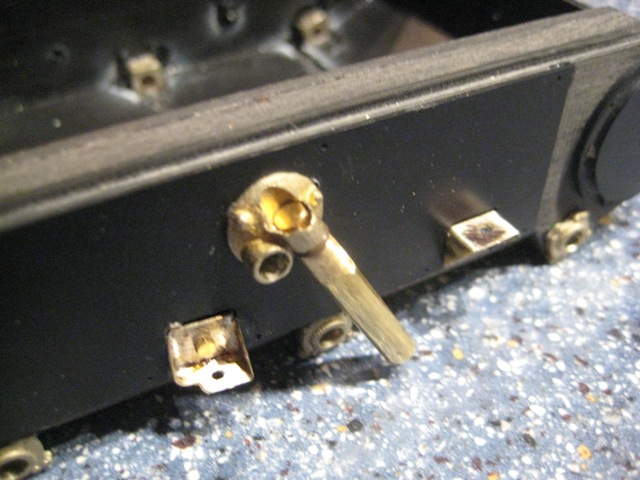

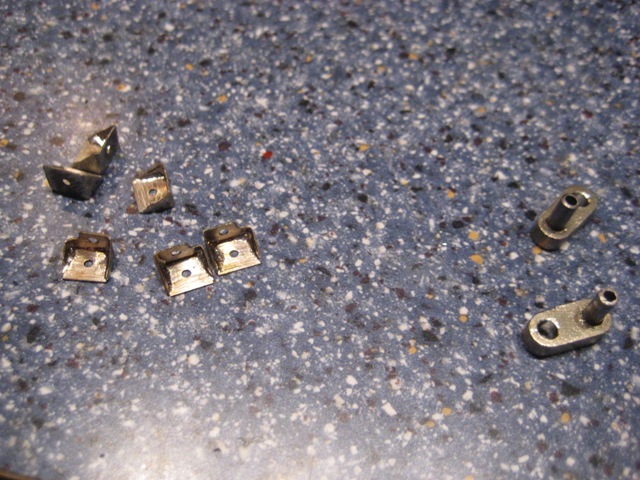

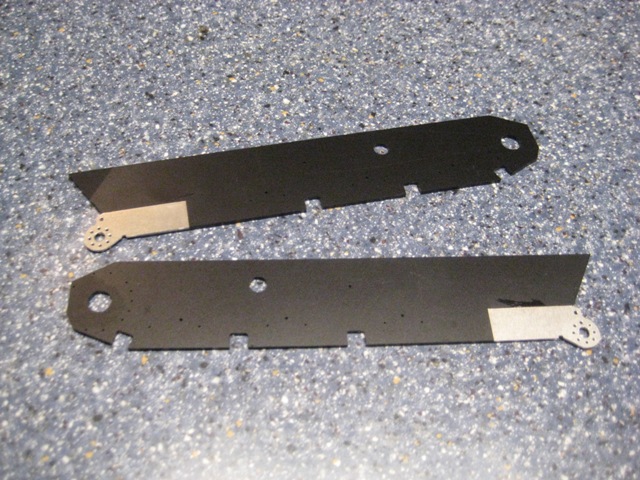

Als erstes werden die Alu Aufnahmen für die hinteren Kettenspanner an den Seitenteilen positioniert und verklebt.

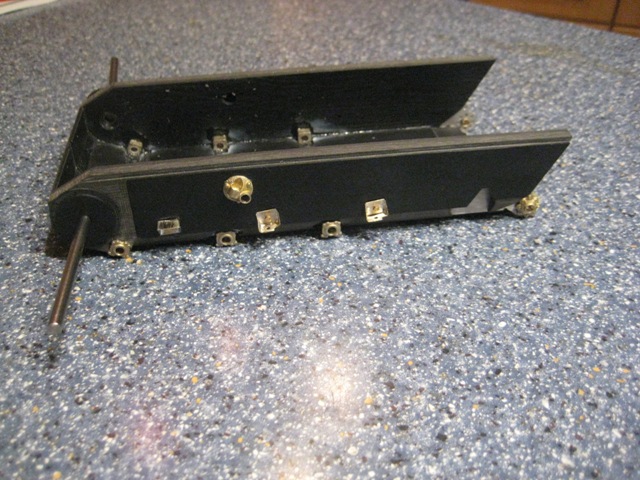

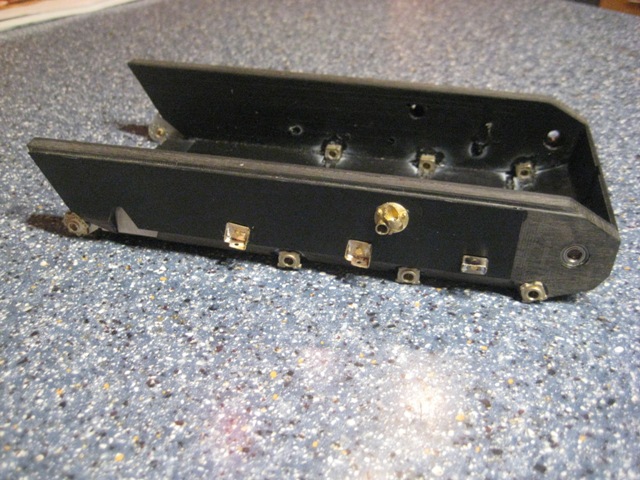

Danach folgen die anderen Teile Schritt für Schritt um die Wanne zu komplettieren.

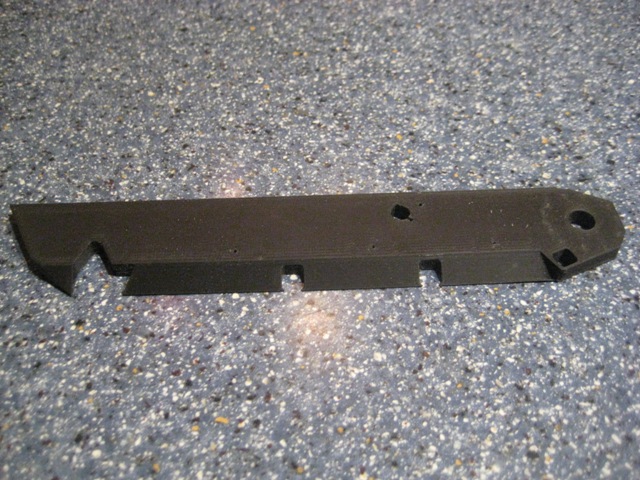

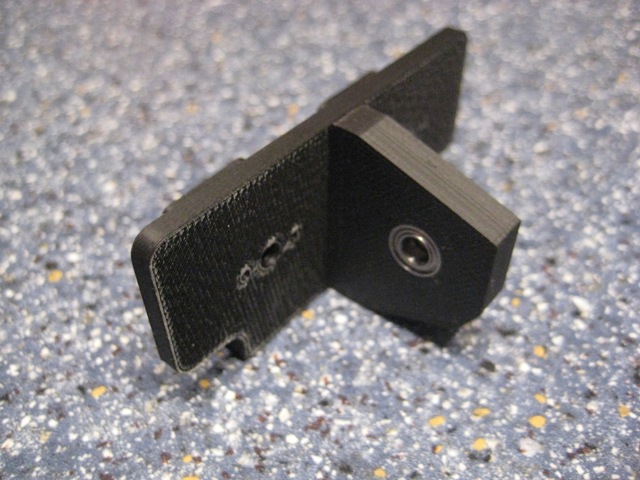

Danach werden die beiden 3 D Druck Teile gesäubert und verschliffen, sodass die Druckebenen nicht so stark zum Vorschein kommen.
Im Anschluß können die Teile dann verklebt werden.

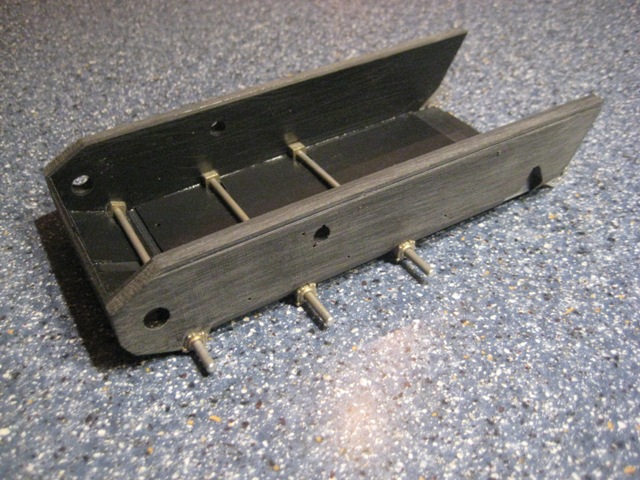

Zur genaueren Ausrichtung an der Wanne habe ich mir Dummy Wellen vorbereitet, welche dann in die Schwingarmlager gesteckt wurden.
--
Gruß Gerhard
|
|
| |
|
|
10.05.2018, 18:54 Uhr
EICHE
|
Hallo Modellbaufreunde,
im nächsten Arbeitsgang wurden die Guss Teile vom Anguss befreit und gesäubert.
Das zweiteilige Antriebsrad.

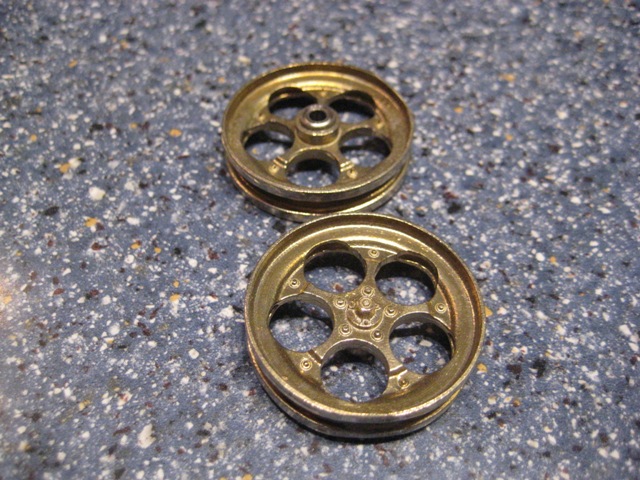

Die beiden großen Spannräder.
Die 6 kleinen Laufrollen.
Die beiden Stützrollen.

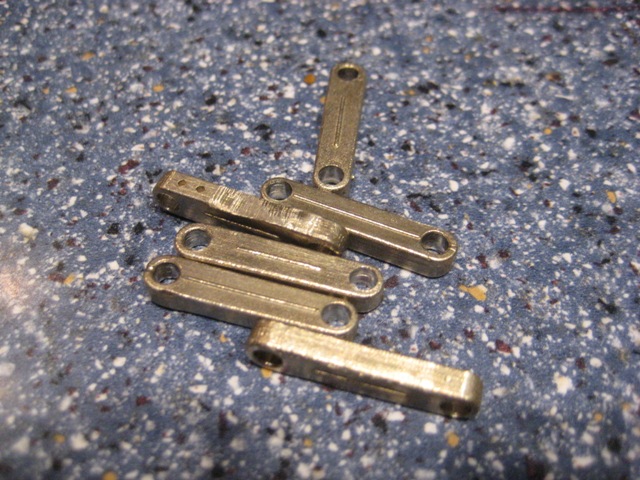

Laufrollen Schekel.
Die Anbauteile zum spannen der beiden Spannräder.
Und zu guter Letzt die beiden Lagerabdeckungen bzw. Buchsen.
--
Gruß Gerhard
|
|
| |
|
|
11.05.2018, 17:44 Uhr
Radfahrer
|
Hallo Wieselflinke!
Da kann man nur warnen: Vorsicht, Kleinteile könnten eingeatmet werden!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
11.05.2018, 21:27 Uhr
EICHE
|
Hallo Dirk und Olaf,
das kommt schon fast an Modellbau in 1:35 ran.
Also Micromodellbau für meine Pfoten.
Pure Verletzungsgefahr

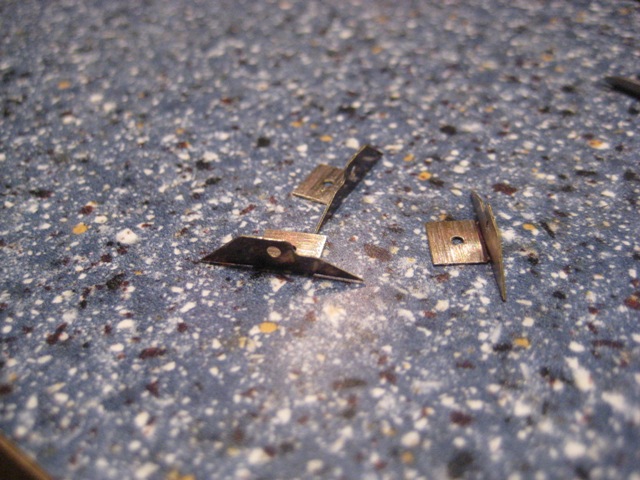

Im Nächsten Schritt habe ich mal die Anschlagsbleche gebogen und verlötet.
Parallel habe ich die Bolzen gemäß der Anleitung mit Loctite "Welle" verklebt.
Das Zeug ist schlimmer wie Sekundenkleber.
Bitte wartet mit dem verkleben, bis das Fahrwerk komplett ist und abgestimmt werden kann.
Parallel folgte die Verteilung der Kugellager an der Wanne im Antriebsbereich.
Der Lagerbock für die Antriebswellen hat auch was von den Lagern abbekommen.
Auch hier kann man wieder ein 3 D Druck Teil erkennen.
Im Hintergrund habe ich dann die äußeren Poly Verkleidungsteile gesäubert, damit diese verklebt werden können, bevor die Anschläge sowie die Dämpferaufnahme folgen.
--
Gruß Gerhard
|
|
| |
|
|
11.05.2018, 22:18 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
kleiner Tip beim *Micro-Modell-Bau* ... mach es auf dem Fußboden - da können die Teile nicht so weit fallen und sind leichter zu finden
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
12.05.2018, 15:25 Uhr
Norbert
Puppenspieler
[Administrator]
|
quote:
Original von scenic99:
Hi Gerhard,
kleiner Tip beim *Micro-Modell-Bau* ... mach es auf dem Fußboden - da können die Teile nicht so weit fallen und sind leichter zu finden
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
--
http://www.panzerfan.de
Baukastenbauer
|
|
| |
|
|
12.05.2018, 20:14 Uhr
EICHE
|
Hi Dirk,
der war gut, ha ha
Am "Fußboden" habe ich mal die Poly Teile für zur Abdeckung des Getriebes gesäubert.
Mit Hilfe der Wellen soll das ganze in die FLucht gerichtet werden.
So war mein Plan !
Im Keller habe ich dann zwei Buchsen an der Drehmaschine vorbereitet.
Dann verkleben.
Parallel können nun die Getriebe folgen, ob die den Wiesel in Bewegung bringen, na da bin ich schon
ein bisschen skeptisch.
Die alte Variante wäre mir da wohl lieber gewesen.
Dann folgt mal der Probesitz des Kegelrades.
Im nächsten Arbeitsschritt, habe ich mich mal um den vorderen Dämpfer gekümmert.
Nun folgen ein paar 0,65 mm Schräubchen.
Wenn man dabei am Boden sitzt, fallen diese nicht tief, ich hau mich weg
--
Gruß Gerhard
|
|
| |
|
|
12.05.2018, 23:39 Uhr
GG
|
quote:
Original von EICHE:
Parallel können nun die Getriebe folgen, ob die den Wiesel in Bewegung bringen, na da bin ich schon
ein bisschen skeptisch.
Die alte Variante wäre mir da wohl lieber gewesen.
Hallo Gerhard,
die Sorge kann ich Dir nehmen. Ich habe mittlerweile meinen TOW auf genau diese Antriebe umgerüstet und der Wiesel fährt damit sehr gut. Im Übrigen empfehle ich die kleinen Regler von Beier. Damit lassen sich die kleinen Motore butterweich ansteuern und der Wiesel dreht nicht gleich Piruetten. Ich fahre mit meinem TOW jetzt Slalom!
P.S.: Leg mal ab und zu ne Cent-Münze neben die Teile auf den Fotos. Auf einigen Bildern sind die Teile doppelt bis dreimal so groß wie in der Realität
--
Gruß
Günter
cg-modellbau.de
|
|
| |
|
|
13.05.2018, 20:05 Uhr
EICHE
|
Hi Günter
danke Dir, also doch Micro Modellbau
--
Gruß Gerhard
|
|
| |
|
|
